Shure VP82 User manual

Wired Microphones
VP82
Microphone canon compact
Kompaktes Richtrohrmikrofon
Micrófono de cañón compacto
Microfono a canna di fucile compatto
Компактный линейный микрофон
コンパクトショットガンマイクロホン
컴팩트 샷건 마이크
紧凑型枪式话筒
Compact Shotgun Microphone
VP82
www.shure.com
© 2013 Shure Incorporated
Printed in U.S.A.
27A15531 (Rev. 2)
N108

2

3
Cartridge Type Electret Condenser
Polar Pattern Supercardioid/lobar
Frequency Response 90 to 20,000 Hz
Output Impedance 144Ω
Sensitivity
open circuit voltage, @ 1 kHz,
typical
-36.0 dBV/Pa[1] (15.8 mV)
Maximum SPL
1 kHz at 1% THD[2]
2500 Ω load: 137.5 dB SPL
1000 Ω load: 131.5 dB SPL
Signal-to-Noise Ratio[3] 79 dB
Dynamic Range
@ 1 kHz
2500 Ω load: 122.5 dB
1000 Ω load: 116.5 dB
Clipping Level
@ 1 kHz, 1% THD
2500 Ω load: 7.0 dBV
1000 Ω load: 0.0 dBV
Self Noise
equivalent SPL, A-weighted,
typical
15.0 dB SPL-A
Common Mode Rejection
20 to 20,000 Hz ≥55dB
Operating Temperature Range -18°C (0°F) to 57°C (135°F)
Storage Temperature Range -29°C (-20°F) to 74°C (165°F)
Operating Relative Humidity 0 to 95%
Polarity Positive pressure on diaphragm produces positive voltage on
pin 2 with respect to pin 3
Housing Satin-black vinyl painted aluminum alloy with stainless steel
screen
Power Requirements 11–52 V DC[4] phantom power (IEC-61938), <2.0 mA
Net Weight 76 g (2.7 oz.)
[1] 1 Pa=94 dB SPL
[2]THD of microphone preamplifier when applied input signal level is equivalent to cartridge output
at specified SPL
[3]S/N ratio is the difference between 94 dB SPL and equivalent SPL of self noise, A-weighted
[4]All specifications measured with a 48 Vdc phantom power supply. The microphone operates at
lower voltages, but with slightly decreased headroom and sensitivity.
General Description
The VP82 is a professional shotgun microphone for use in sound capture and
reinforcement. Compact and lightweight, with wide aperture and excellent
off-axis rejection, the VP82 is the affordable and reliable choice for camera-
mounted A/V media production applications.
Features
• Premier production microphone crafted with Shure quality, ruggedness,
and reliability
• Highly directional, uniform polar pattern optimized for distant pickup
• Low self-noise and high output level
• Lightweight, compact design accommodates prolonged operation,
minimizing operator fatigue attributed to many shotgun microphones
• Class A, discrete, transformerless preamplifier provides transparent,
extremely fast transient response with no crossover distortion and minimal
harmonic and intermodulation distortion
• Aircraft-grade aluminum alloy construction resists wear and abuse
• Operates over a wide range of temperatures and humidity

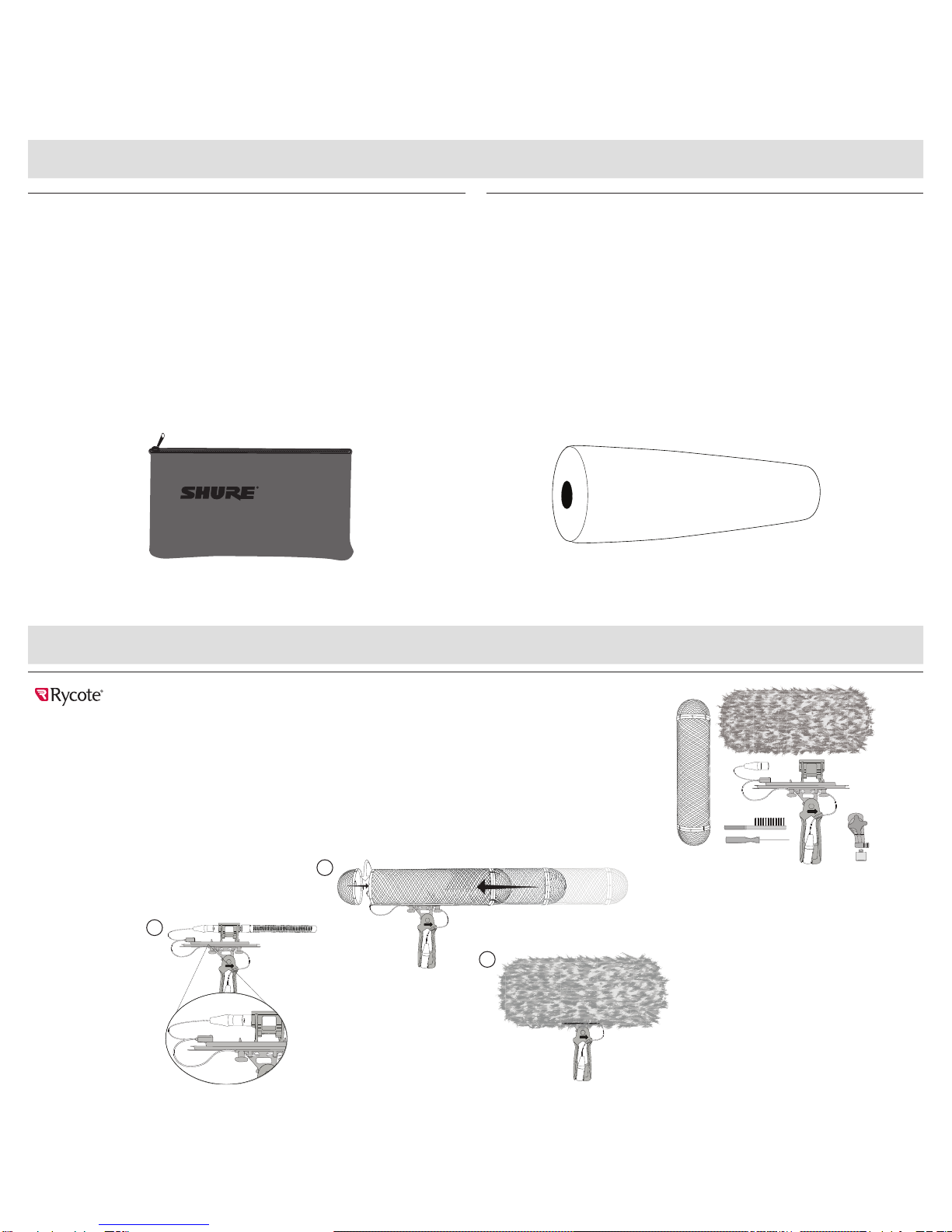

Rycote Custom Accessories
Shure offers custom Rycote®suspension mounting and wind-protection solu-
tions designed for Shure VP shotgun microphones.
Wind-Protection
Use the supplied foam windscreen to reduce wind-noise. For increased pro-
tection, Shure offers two premium Rycote®windshield accessories:
• Softie Windshield: Attenuates up to 25 dB of wind-noise.
• Suspension Windshield Kit: Attenuates up to 38 dB of wind-noise while
preserving critical high frequencies. Included Lyre suspension mounts
provide up to 25 dB of isolation.

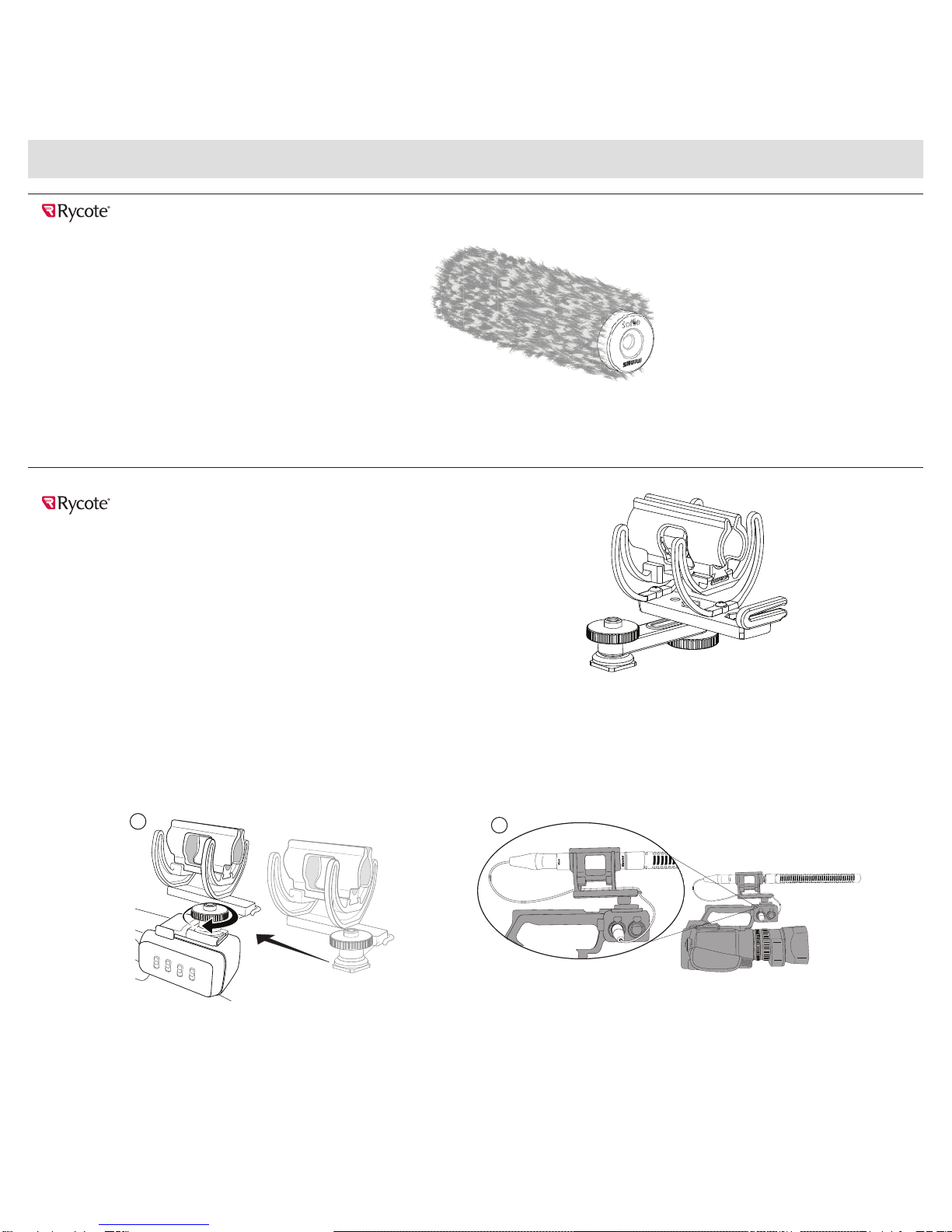

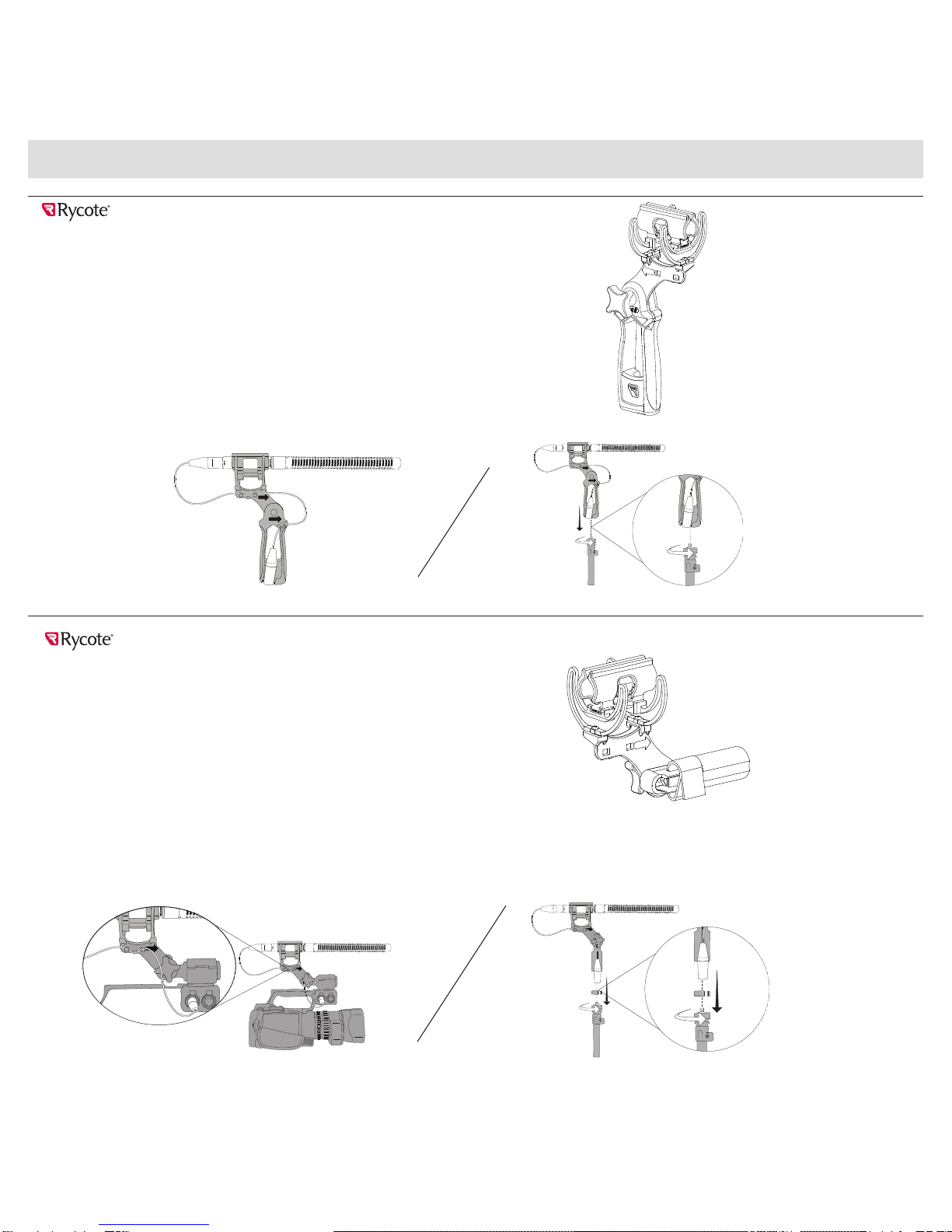

Suspension Mounts
Shure offers four Rycote®Softie Lyre Mounts to reduce handling noise and
low-frequency vibrations by up to 15 dB:
• InVision Video: Secures directly onto standard camera shoe.
• Camera Clamp Adapter (CCA): Fits into a standard camera clamp.
• Pistol Grip: Adjustable handheld mount.
Note: All Softie Lyre Mounts (except InVision Video) are equipped with 3/8”
and 5/8” female threaded adapters for additional mounting options.
Load Impedance
Maximum SPL capability, output clipping level, and dynamic range vary with
the input load impedance of the preamplifier to which the microphone is con-
nected. Shure recommends a minimum input load impedance of 1000 Ohms.
Most modern microphone preamplifiers meet this requirement. Higher imped-
ance results in better performance for these specifications.
Power Requirements
This microphone requires phantom power and performs best with a 48 V DC
supply (IEC-61938), but it can operate with supplies as low as 11 V DC. Most
modern mixers provide phantom power and require the use of a balanced
microphone cable: XLR-to-XLR or XLR-to-TRS.
Specifications

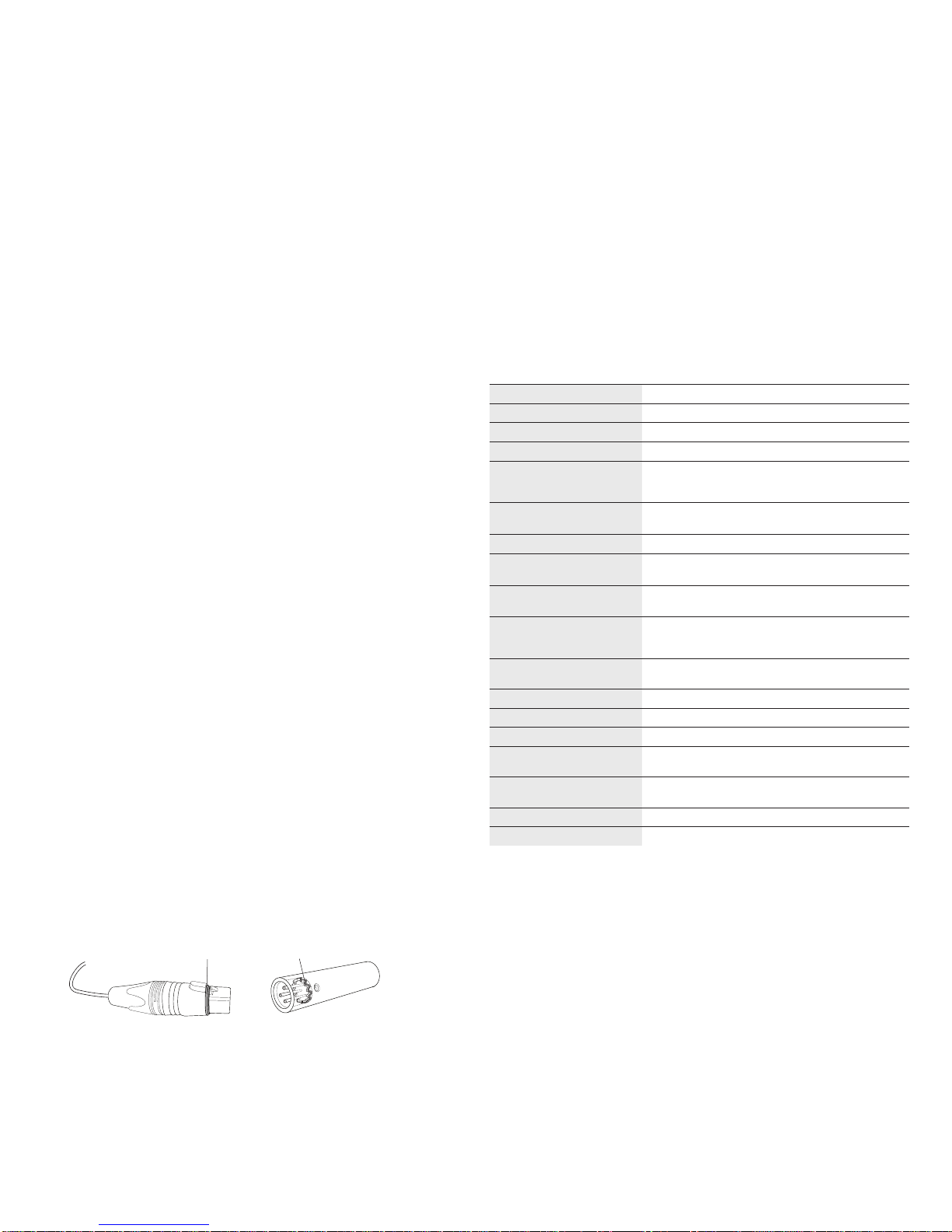

XLR Connector Gasket
This microphone is supplied with a small corrugated rubber ring in the XLR
connector to absorb the mechanical slack between the microphone and
cable. Many high-end cables are made with a rubber shoulder on the XLR-F
for the same purpose. When connecting this microphone to a cable with a
rubber shoulder XLR-F connector, remove the corrugated rubber ring from
the microphone to ensure a proper fit.
XLR-F
rubber shoulder
MICROPHONE
corrugated rubber ring

4
Type de capsule Condensateur à électret
Courbe de directivité Supercardioïde/ lobaire
Réponse en fréquence 90 à 20,000 Hz
Impédance de sortie 144Ω
Sensibilité
tension en circuit ouvert, à 1 kHz,
typique
-36,0 dBV/Pa[1] (15,8 mV)
SPL maximum
1 kHz avec DHT de 1 %[2]
Charge de 2500 Ω : 137,5 dB SPL
Charge de 1000 Ω : 131,5 dB SPL
Rapport signal/bruit[3]79 dB
Plage dynamique
à 1 kHz
Charge de 2500 Ω : 122,5 dB
Charge de 1000 Ω : 116,5 dB
Niveau d’écrêtage
à 1 kHz, DHT de 1 %
Charge de 2500 Ω : 7,0 dBV
Charge de 1000 Ω : 0,0 dBV
Bruit propre
équivalent SPL, pondéré en A,
typique
15,0 dB SPL-A
Rejet en mode commun
20 à 20,000 Hz ≥55dB
Plage de températures de
fonctionnement -18°C (0°F) à 57°C (135°F)
Plage de températures de
stockage -29°C (-20°F) à 74°C (165°F)
Humidité relative de
fonctionnement 0 à 95%
Polarité Une pression acoustique positive sur le diaphragme produit
une tension positive sur la broche 2 par rapport à la broche 3.
Boîtier Grille et poignée en alliage d’aluminium à peinture vinylique
noire satinée avec écran en acier inoxydable
Alimentation 11–52 V c.c.[4] alimentation fantôme (IEC-61938), <2,0 mA
Poids net 76 g (2,7 oz)
[1] 1 Pa=94 dB SPL
[2]La DHT du préamplificateur du microphone appliquée au niveau du signal d’entrée est équivalente
au niveau de sortie de la capsule pour la valeur SPL spécifiée.
[3]Le rapport signal/bruit est la différence entre le niveau SPL de 94 dB et le niveau SPL équivalent
du bruit propre pondéré A.
[4]Toutes les caractéristiques techniques ont été mesurées avec une source d’alimentation fantôme
de 48 V c.c. Le microphone fonctionne à des tensions plus basses mais au prix d’une plage dy-
namique et d’une sensibilité légèrement réduites.
Description générale
Le VP82 est un microphone canon professionnel prévu pour les applications
de prise de son et de sonorisation. Compact et léger, pourvu d'une large
ouverture et d'une excellente réjection hors axe, le VP82 est le choix bon
marché et fiable pour une utilisation du micro monté sur caméra en produc-
tion audiovisuelle.
Caractéristiques
• Microphone de production haut de gamme doté de la qualité, de la
robustesse et de la fiabilité de Shure
• Courbe de directivité uniforme hautement directionnelle, optimisée pour la
prise de son distante
• Faible bruit propre et niveau de sortie élevé
• Sa conception légère et compacte permet une utilisation prolongée en
minimisant la fatigue de l'opérateur si commune aux microphones canon
• Préamplificateur à composants discrets, sans transformateur, de classe
A, permettant une réponse transitoire transparente et extrêmement
rapide, sans distorsion de croisement, et des distorsions harmoniques et
d'intermodulation minimales
• Construction en alliage d'aluminium qualité aviation résistant à l'usure et
aux mauvais traitements
• Fonctionne dans des conditions de température et d’humidité variées
Accessoires personnalisés Rycote
Shure propose des solutions personnalisées Rycote®de montage en suspen-
sion et de protection contre le vent conçues pour les microphones canon VP
de Shure.
Protection contre le vent
Utiliser la bonnette anti-vent en mousse fournie pour réduire les bruits de
vent. Pour davantage de protection, Shure offre deux accessoires anti-vent
Rycote®haut de gamme :
• Bonnette de protection Softie : Atténue jusqu'à 25 dB les bruits de vent.
• Kit de bonnette de protection à suspension : Atténue jusqu'à 38 dB
les bruits de vent tout en préservant les hautes fréquences essentielles.
Les suspensions silentbloc Lyre fournies assurent une isolation pouvant
atteindre 25 dB.
Suspensions silentbloc
Shure propose quatre montures Softie Lyre Rycote®pour réduire les bruits
de manipulation et les vibrations basse fréquence jusqu'à 15 dB :
• InVision Video : Se fixe directement sur une griffe standard pour caméra.
• Adaptateur de pince pour caméra : Adapté à une pince standard pour
caméra.
• Poignée-pistolet : Monture à main réglable.
Remarque : Toutes les montures Softie Lyre (sauf InVision Video) sont équi-
pées de raccords multipas femelles de 3/8 po et 5/8 po offrant des options de
montage supplémentaires.
Caractéristiques
Impédance de charge
Le niveau SPL maximum, le niveau d’écrêtage en sortie et la plage dy-
namique varient avec l’impédance d’entrée du préamplificateur sur lequel le
microphone est branché. Shure recommande une impédance d’entrée d’au
moins 1000 Ohms. La plupart des préamplificateurs de microphone mod-
ernes satisfont cette spécification. Une impédance élevée donne de meil-
leures performances pour ces spécifications.
Alimentation
Ce microphone exige une alimentation fantôme et donne les meilleurs résul-
tats avec une alimentation de 48 V c.c. (IEC-61938), mais il peut fonctionner
avec une alimentation minimale de 11 V c.c. La plupart des mélangeurs mod-
ernes fournissent une alimentation fantôme et nécessitent l'utilisation d'un
câble de microphone symétrique : XLR-XLR ou XLR-Jack.
Joint pour connecteur XLR
Ce microphone comporte un petit anneau en caoutchouc ondulé dans le con-
necteur XLR qui permet d'absorber le jeu mécanique entre le microphone
et le câble. Un grand nombre de câbles haut de gamme sont équipés d'un
épaulement en caoutchouc sur le XLR-F dans ce même but. Si l'on branche
ce microphone à un câble avec connecteur XLR-F à épaulement en caou-
tchouc, enlever l'anneau en caoutchouc ondulé du microphone pour un mon-
tage correct.

5
Kapseltyp Elektret-Kondensator
Richtcharakteristik Superniere/ keulenförmig
Frequenzgang 90 bis 20,000 Hz
Ausgangsimpedanz 144Ω
Empfindlichkeit
Leerlaufspannung, bei 1 kHz, typisch -36,0 dBV/Pa[1] (15,8 mV)
Maximaler Schalldruckpegel
1 kHz bei 1 % Gesamtklirrfaktor[2]
2500 Ω Last: 137,5 dB Schalldruckpegel
1000 Ω Last: 131,5 dB Schalldruckpegel
Signalrauschabstand[3] 79 dB
Dynamikbereich
bei 1 kHz
2500 Ω Last: 122,5 dB
1000 Ω Last: 116,5 dB
Begrenzungspegel
bei 1 kHz, 1 % Gesamtklirrfaktor
2500 Ω Last: 7,0 dBV
1000 Ω Last: 0,0 dBV
Eigenrauschen
äquivalenter Schalldruckpegel,
A-bewertet, typisch
15,0 dB Schalldruckpegel
Gleichtaktunterdrückung
20 bis 20,000 Hz ≥55dB
Betriebstemperaturbereich -18°C (0°F) bis 57°C (135°F)
Lagerungstemperaturbereich -29°C (-20°F) bis 74°C (165°F)
Relative Betriebsfeuchtigkeit 0 bis 95%
Polarität Positiver Druck an der Membran erzeugt positive
Spannung an Pin 2 in Bezug auf Pin 3.
Gehäuse Seidenmatt glänzender schwarzer vinyl-lackierter Griff aus
Aluminiumlegierung und Grill mit Edelstahl-Abschirmung
Versorgungsspannungen 11–52 V DC[4] Phantomspeisung (IEC-61938), <2,0 mA
Nettogewicht 76 g (2,7 oz.)
[1] 1 Pa=94 dB SPL
[2]Gesamtklirrfaktor des Mikrofon-Vorverstärkers, wenn der anliegende Eingangssignalpegel beim
angegebenen Schalldruckpegel zum Kapselausgang äquivalent ist.
[3]Signalrauschabstand ist die Differenz zwischen 94 dB Schalldruckpegel und dem äquivalenten
Schalldruckpegel des Eigenrauschens mit Bewertungskurve A.
[4]Alle Spezifikationen wurden bei Phantomspeisung mit 48 V Gleichspannung gemessen. Das
Mikrofon funktioniert bei geringerer Spannung, jedoch mit etwas verringerter Leistung und
Empfindlichkeit.
Allgemeine Beschreibung
Das VP82 ist ein professionelles Richtrohrmikrofon für die Klangerfassung
und Beschallung. Das kompakte und leichte VP82 mit breiter Öffnung und
ausgezeichneter Unterdrückung außeraxialer Schallquellen ist die pre-
iswerte und zuverlässige Wahl für kameramontierte Anwendungen bei der
A/V-Medienproduktion.
Technische Eigenschaften
• Erstklassiges Produktionsmikrofon mit der Qualität, Robustheit und
Zuverlässigkeit von Shure
• Eng gebündelte, gleichförmige Richtcharakteristik; optimiert zur Abnahme
weit entfernter Schallquellen
• Geringes Eigenrauschen und hoher Ausgangspegel
• Leichte, kompakte Bauweise unterstützt lange Betriebszeiten
und minimiert die Ermüdung des Anwenders, die mit vielen
Richtrohrmikrofonen assoziiert wird.
• Der transformatorlose Class A-Vorverstärker bietet Transparenz und
extrem schnelles Einschwingverhalten ohne Übernahmeverzerrung bei
minimaler harmonischer und Intermodulationsverzerrung
• Eine sehr robuste Konstruktion aus Aluminiumlegierung widersteht
Verschleiß und Missbrauch
• In einem breiten Spektrum von Temperatur- und Feuchtigkeitsbedingungen
einsetzbar
Kundenspezifisches Rycote-Zubehör
Shure bietet kundenspezifische Rycote®-Erschütterungsabsorber und
Windschutzlösungen an, die für Shure-VP-Richtrohrmikrofone konzipiert
wurden.
Windschutz
Den mitgelieferten Schaumstoff-Windschutz verwenden, um Windgeräusche
zu reduzieren. Für zusätzlichen Schutz bietet Shure zwei erstklassige
Rycote®-Windschutze als Zubehör an:
• Softie-Windschutz: Dämpft bis zu 25 dB der Windgeräusche.
• Windschutzsatz mit Erschütterungsabsorber: Dämpft bis zu 38 dB
der Windgeräusche, wobei wichtige höhere Frequenzen bewahrt werden.
Umfasst Lyre-Erschütterungsabsorber, die eine Isolierung von bis zu 25
dB gewährleisten.
Erschütterungsabsorber
Shure bietet vier Rycote®Softie Lyre-Erschütterungsabsorber an, um
Körperschall und niederfrequente Vibrationen um bis zu 15 dB zu reduzieren:
• InVision Video: Wird direkt am standardmäßigen Kamera-Shoe befestigt.
• Kameraklemmenadapter (CCA): Passt in eine standardmäßige
Kameraklemme.
• Pistolengriff: Verstellbare Handhalterung.
Hinweis: Alle Softie Lyre-Erschütterungsabsorber (außer InVision Video)
verfügen über 3/8-Zoll- und 5/8-Zoll-Adapter mit Innengewinde für zusätzliche
Montageoptionen.
Technische Daten
Abschlussimpedanz
Der maximal zu verarbeitende Schalldruck, der Übersteuerungspegel
und der Dynamikbereich sind von der Eingangsabschlussimpedanz des
Vorverstärkers, an den das Mikrofon angeschlossen wird, abhängig. Shure
empfiehlt eine minimale Eingangsabschlussimpedanz von 1000 Ohm. Die
meisten modernen Mikrofonvorverstärker erfüllen diese Anforderung. Höhere
Impedanzen ergeben bessere Leistung für diese Spezifikationen.
Versorgungsspannungen
Dieses Mikrofon benötigt Phantomspeisung. Die beste Leistung wird bei
einer Speisung mit 48 V Gleichspannung erzielt (IEC-61938); das Mikrofon
kann jedoch mit Speisungen bis zu 11 V Gleichspannung betrieben werden,
Die meisten modernen Mischpulte stellen Phantomspeisung bereit und er-
fordern die Verwendung eines symmetrischen Mikrofonkabels: XLR-zu-XLR
bzw. XLR-zu-TRS.
XLR-Anschlussdichtung
Dieses Mikrofon wird mit einem kleinen gewellten Gummiring im XLR-
Anschluss geliefert, der mechanische Lockerheit zwischen dem Mikrofon und
dem Kabel aufnimmt. Viele hochwertige Kabel werden zum selben Zweck
mit einem Gummiansatz am XLR-Buchsenende hergestellt. Wenn dieses
Mikrofon mit einem Kabel mit Gummiansatz am XLR-Buchsenende verbun-
den wird, den gewellten Gummiring vom Mikrofon entfernen, um einen ein-
wandfreien Sitz sicherzustellen.

6
Tipo de cápsula Condensador de electreto
Patrón polar Supercardioide/ lobular
Respuesta de frecuencia 90 a 20,000 Hz
Impedancia de salida 144Ω
Sensibilidad
voltaje con circuito abierto, a 1
kHz, típico
-36,0 dBV/Pa[1] (15,8 mV)
Nivel de presión acústica
(SPL) máx.
1 kHz con 1% THD[2]
Carga de 2500 Ω: 137,5 dB SPL
Carga de 1000 Ω: 131,5 dB SPL
Relación de señal a ruido[3] 79 dB
Rango dinámico
a 1 kHz
Carga de 2500 Ω: 122,5 dB
Carga de 1000 Ω: 116,5 dB
Nivel de limitación
a 1 kHz, 1% THD
Carga de 2500 Ω: 7,0 dBV
Carga de 1000 Ω: 0,0 dBV
Ruido autógeno
SPL equivalente, Ponderación
A, típico
15,0 dB SPL-A
Rechazo en modo común
20 a 20,000 Hz ≥55dB
Gama de temperatura de
funcionamiento -18°C (0°F) a 57°C (135°F)
Intervalo de temperaturas de
almacenamiento -29°C (-20°F) a 74°C (165°F)
Humedad relativa de uso 0 a 95%
Polaridad Una presión positiva en el diafragma del micrófono produce un
voltaje positivo en la clavija 2 con respecto a la clavija 3
Caja Manija de aleación de aluminio pintado de vinilo negro satinado
y rejilla de malla de acero inoxidable
Requisitos de alimentación 11–52 VCC[4] Alimentación phantom (IEC-61938), <2,0 mA
Peso neto 76 g (2,7 oz)
[1] 1 Pa=94 dB SPL
[2]THD del preamplificador del micrófono cuando el nivel de la señal de entrada que se aplica es
equivalente a la señal de salida de la cápsula para el SPL que se especifica
[3]La relación de señal a ruido es la diferencia entre 94 dB SPL y el SPL equivalente del ruido inher-
ente con ponderación A
[4]Todas las especificaciones medidas con fuente de alimentación phantom de 48 VCC. El micrófono
funciona a voltajes más bajos, pero con niveles de limitación y de sensibilidad reducidos.
Descripción general
El VP82 es un micrófono de cañón profesional para la captación y refuerzo
de sonido. El VP82 es compacto y liviano, cuenta con una apertura amplia
y rechazo excelente de fuentes fuera de su eje principal y es la alternativa
económica y confiable para producciones de audio/video con micrófono mon-
tado en cámara.
Características
• Micrófono de primera para producciones con la calidad, durabilidad y
confiabilidad de Shure
• Patrón polar uniforme sumamente direccional optimizado para captar a
distancia
• Bajo nivel de ruidos inherentes y señal de salida de nivel alto
• Su diseño liviano y compacto admite el uso prolongado, reduciendo al
mínimo la fatiga del operador que se atribuye a muchos otros modelos de
micrófonos de cañón
• El preamplificador clase A, discreto y sin transformador, ofrece
transparencia de reproducción, respuesta rápida a efectos transitorios
sin distorsión cruzada, a la vez que minimiza los niveles de distorsión
armónica y de intermodulación
• Fabricado con aluminio de calidad de aviación para resistir el desgaste y
maltrato
• Funciona en una amplia gama de condiciones de temperatura y humedad
Accesorios especiales Rycote
Shure ofrece soluciones Rycote®de soportes amortiguados y protectores con-
tra el viento, diseñadas para los micrófonos de cañón Shure serie VP.
Protección contra viento
Utilice el paravientos de espuma provisto para reducir los ruidos causados por
el viento. Para una mejor protección, Shure ofrece dos paravientos Rycote®de
primera calidad:
• Paravientos Softie: Atenúa hasta 25 dB de ruidos causados por el viento.
• Juego de paravientos amortiguado: Atenúa hasta 38 dB de ruidos
causados por el viento, a la vez que preserva frecuencias altas críticas.
Los montajes amortiguados Lyre incluidos proporcionan hasta 25 dB de
aislamiento.
Montajes amortiguados
Shure ofrece cuatro montajes Rycote®Softie Lyre para reducir los ruidos
causados por el manejo y las vibraciones de baja frecuencia por hasta 15 dB:
• InVision Video: Se fija directamente en una zapata de cámara estándar.
• Adaptador para pinza de cámara (CCA): Se ajusta a una pinza de cámara
estándar.
• Empuñadura tipo pistola: Montaje de mano ajustable.
Nota: Todos los montajes Softie Lyre (salvo el InVision Video) tienen adap-
tadores con roscas hembra de 3/8 pulg y 5/8 pulg para ofrecer alternativas
adicionales de montaje.
Especificaciones
Impedancia de carga
La capacidad máxima de SPL, el nivel de limitación y la gama dinámica
varían con la impedancia de carga de entrada del preamplificador al cual se
conecta el micrófono. Shure recomienda una impedancia de carga de en-
trada mínima de 1000 ohmios. La mayoría de los preamplificadores para mi-
crófonos modernos satisface este requisito. La impedancia más alta da como
resultado un mejor desempeño para estas especificaciones.
Requisitos de alimentación
Este micrófono requiere alimentación phantom y da un mejor rendimiento
con una fuente de 48 VCC (IEC-61938), pero puede funcionar con fuentes
de hasta 11 VCC. La mayoría de las consolas mezcladoras modernas sumi-
nistra alimentación phantom y requieren el uso de un cable de micrófono
equilibrado: XLR a XLR o XLR a TRS.
Empaquetadura de conector XLR
Este micrófono lleva un pequeño anillo de caucho corrugado en el conector
XLR para absorber el juego mecánico entre el micrófono y el cable. Muchos
cables de alto rendimiento se fabrican con un reborde de caucho en el
XLR-F para el mismo propósito. Cuando se conecta este micrófono a un ca-
ble con un conector XLR-F con reborde de caucho, quite el anillo de caucho
corrugado del micrófono para asegurar un ajuste correcto.

7
Tipo di capsula Condensatore a elettrete
Diagramma polare Supercardioide/ lobare
Risposta in frequenza 90 - 20,000 Hz
Impedenza di uscita 144Ω
Sensibilità
tensione a circuito aperto, ad 1 kHz, tipico -36,0 dBV/Pa[1] (15,8 mV)
Livello di pressione sonora (SPL)
massimo
1 kHz a 1% di THD[2]
Carico di 2500 Ω: 137,5 dB di SPL
Carico di 1000 Ω: 131,5 dB di SPL
Rapporto segnale/rumore[3] 79 dB
Gamma dinamica
ad 1 kHz
Carico di 2500 Ω: 122,5 dB
Carico di 1000 Ω: 116,5 dB
Livello di clipping
ad 1 kHz, 1% di THD
Carico di 2500 Ω: 7,0 dBV
Carico di 1000 Ω: 0,0 dBV
Rumore generato internamente
SPL equivalente, ponderazione A, tipico 15,0 dB di SPL-A
Reiezione di modo comune
20 - 20,000 Hz ≥55dB
Intervallo della temperatura di
funzionamento -18°C (0°F) - 57°C (135°F)
Gamma di temperature a magazzino -29°C (-20°F) - 74°C (165°F)
Umidità relativa di esercizio 0 - 95%
Polarità Una pressione positiva sul diaframma produce una
tensione positiva sul piedino 2 rispetto al piedino 3.
Alloggiamento Maniglia in lega di alluminio, con finitura a vernice vini-
lica, nero opaco, con schermo in acciaio inossidabile
Alimentazione 11–52 V c.c.[4] alimentazione virtuale (IEC-61938),
<2,0 mA
Peso netto 76 g (2,7 once)
[1] 1 Pa=94 dB SPL
[2]Quando viene applicato il segnale di ingresso, la distorsione armonica totale (THD) del preamplifi-
catore microfonico è equivalente all’uscita della capsula al livello di pressione sonora specificato.
[3]Il rapporto segnale/rumore è la differenza tra un SPL di 94 dB e l’SPL equivalente del rumore gen-
erato internamente e misurato con filtro di ponderazione A
[4]Tutti i dati tecnici misurati con un alimentatore phantom da 48 V c.c. Il microfono funziona a ten-
sioni inferiori, ma con campo audio e sensibilità leggermente ridotti.
Descrizione generale
Il VP82 è un microfono a canna di fucile professionale per la ripresa e
l'amplificazione del suono. Compatto e leggero, con un'ampia apertura ed
un'eccellente reiezione dei suoni fuori asse, il VP82 rappresenta una scelta
conveniente ed affidabile in applicazioni di produzione A/V montate su
telecamera.
Caratteristiche
• Ottimo microfono in applicazioni di produzione, dotato della qualità,
robustezza ed affidabilità dei prodotti Shure
• Diagramma polare uniforme, estremamente direttivo, ottimizzato per la
ripresa a distanza
• Basso rumore interno ed alto livello di uscita
• Il design compatto e leggero ne agevola l'uso prolungato, riducendo
l'affaticamento dell'operatore riscontrabile nell'impiego di molti microfoni a
canna di fucile
• Preamplificatore in classe A, a componenti discreti, senza trasformatore
per la trasparenza del suono, con risposta velocissima ai transienti,
assenza di distorsione di incrocio e riduzione al minimo di distorsione
armonica e di intermodulazione
• Struttura in lega di alluminio, in uso nell'industria aeronautica, resistente
all'usura ed all'uso intensivo
• Utilizzabile in una vasta gamma di condizioni di temperatura e umidità
Accessori personalizzati Rycote
Shure offre soluzioni personalizzate Rycote®con montaggio a sospensione e
protezione antivento per i microfoni a canna di fucile VP Shure.
Antivento
Usate l'antivento in schiuma poliuretanica in dotazione per ridurre il rumore
del vento. Per una maggiore protezione, Shure offre due accessori antivento
Rycote®di prima qualità, indicati di seguito.
• Antivento Softie: attenua il rumore del vento fino a 25 dB.
• Kit antivento con sospensione: attenua il rumore del vento fino a 38 dB
mentre preserva le alte frequenze critiche. I supporti con sospensione Lyre
sono inclusi ed offrono fino a 25 dB di isolamento.
Supporti con sospensione
Shure offre quattro supporti a Lyre Softie Rycote®per la riduzione del rumore
di maneggiamento del microfono e delle vibrazioni alle basse frequenze fino
a 15 dB.
• InVision Video: si fissa direttamente sulla slitta standard della telecamera.
• Adattatore a morsetto per telecamera (CCA): si inserisce in un morsetto
standard per telecamera.
• Impugnatura a pistola: supporto portatile regolabile.
Nota: tutti i supporti a Lyre Softie (tranne InVision Video) sono dotati di adat-
tatori femmina da 3/8" e 5/8" per opzioni supplementari di montaggio.
Specifiche tecniche
Impedenza di carico
Le specifiche del livello di pressione sonora (SPL), del livello di clipping
in uscita e della gamma dinamica variano con l'impedenza di carico in in-
gresso del preamplificatore a cui è collegato il microfono. Shure consiglia
un'impedenza di carico in ingresso minima di 1000 Ohm. I preamplificatori
microfonici più moderni soddisfano tale requisito. Maggiore è l'impedenza,
migliori sono i valori di queste specifiche.
Alimentazione
Questo microfono richiede un'alimentazione phantom e funziona in modo
ottimale con una tensione di alimentazione di 48 V c.c. (IEC-61938), ma può
funzionare anche con un'alimentazione minore fino a 11 V c.c. I mixer più
moderni forniscono un'alimentazione phantom e richiedono l'uso di un cavo
microfonico bilanciato: XLR-XLR o XLR-TRS.
Guarnizione per connettore XLR
Questo microfono viene fornito con un piccolo anello in gomma ondulato
nel connettore XLR che assorbe il gioco meccanico tra microfono stesso
e cavo. Allo stesso scopo, molti cavi ad alta frequenza sono realizzati con
uno spallamento in gomma sul connettore XLR-F. Quando collegate questo
microfono ad un cavo con connettore XLR-F con spallamento in gomma,
rimuovete l'anello in gomma ondulata dal microfono stesso affinchè la tenuta
sia adeguata.

8
Тип картриджа Электретныйконденсатор
Диаграмма
направленности Суперкардиоидная/лепесток
Амплитудно-частотная
характеристика 90до20,000Гц
Выходной импеданс 144Ом
Чувствительность
напряжениеразомкнутой
цепи,при1кГц,типично
-36,0дБВ/Па[1](15,8мВ)
Максимальный уровень
звукового давления
(УЗД)
1кГцприКНИ1%[2]
Нагрузка 2500 Ом: 137,5дБУЗД
Нагрузка 1000 Ом:
131,5дБУЗД
Отношение сигнал/шум[3] 79дБ
Динамический диапазон
при 1 кГц
Нагрузка 2500 Ом: 122,5дБ
Нагрузка 1000 Ом: 116,5дБ
Уровень клиппирования
при1кГц,КНИ1%
Нагрузка 2500 Ом: 7,0дБВ
Нагрузка 1000 Ом: 0,0дБВ
Собственный шум
эквивалентныйУЗД,по
шкалеА,типично
15,0дБУЗД
Ослабление синфазных
сигналов
20до20,000Гц
≥55дБ
Диапазон рабочих
температур -18°C(0°F)до57°C(135°F)
Диапазон температуры
хранения -29°C(-20°F)до74°C(165°F)
Рабочая относительная
влажность 0до95%
Полярность Положительноедавлениенамембранусоздаетположительное
напряжениенаконтакте2относительноконтакта3
Корпус Ручкаизалюминиевогосплавасматовойчернойвиниловой
окраскойирешеткасэкраномизнержавеющейстали
Питание 11–52Впостоянноготока[4]фантомноепитание(IEC-61938),
<2,0мА
Масса нетто 76г(2,7унций)
[1] 1 Pa=94 dB SPL
[2]Полныйкоэффициентгармоническихискажений(THD)предусилителямикрофонапри
действиивходногосигналаэквивалентенвыходукартриджапризаданномУЗД.
[3]Отношениесигнал/шум—эторазностьУЗД94дБиэквивалентногоУЗДсобственного
шума,измереннаяпошкалеА
[4]Всехарактеристикиизмереныприфантомномисточникепитания48Впост.тока.Микрофон
работаетприболеенизкихнапряжениях,нонесколькоснижаютсядинамическийдиапазони
чувствительность.
Общее описание
VP82—профессиональныйлинейныймикрофондлявосприятияиусилениязвука.
КомпактныйилегкиймикрофонVP82сширокойапертуройипревосходным
подавлениемвнеосевыхшумов—доступныйпоценеинадежныйвыбордля
приложений,вкоторыхаудио/видеопередачаведетсяпосредствомкамерыс
установленнымнанеймикрофоном.
Основные особенности
• Микрофонвысшегокласса,изготовленныйсприсущимиизделиямShure
качеством,прочностьюинадежностью
• Остронаправленнаяоднороднаяполярнаядиаграмма,оптимизированнаяпо
отношениюприеманаудалении
• Низкийуровеньсобственныхшумовивысокийвыходнойуровень
• Малыйвесикомпактностьспособствуютдлительнойработеоператораисводят
кминимумуегоутомляемость,характернуюдляработысомногимитипами
линейныхмикрофонов
• ДискретныйбестрансформаторныйпредусилительклассаАобеспечивает
прозрачность,исключительнобыструюпереходнуюхарактеристику
безступенчатыхискаженийисминимальнымигармоническимии
интермодуляционнымиискажениями
• Конструкцияизавиационногоалюминиевогосплаваизносостойкаи
выдерживаетнеправильноеобращение
• Работаетвширокомдиапазонетемпературивлажности
Специализированные аксессуары Rycote
ShureпредлагаетспециализированныйамортизирующийподвесRycote®и
ветрозащитныеэкраны,предназначенныедлялинейныхмикрофоновShureVP.
Защита от ветра
Используйтепенопластовыйзащитныйэкран,входящийвкомплект,для
уменьшенияшумаответра.ДляповышеннойзащитыShureпредлагаетдва
первоклассныхветрозащитныхэкранаRycote®:
• Мягкий ветрозащитный экран: Снижаетшумветрана25дБ.
• Комплект ветрозащитного подвеса: Снижаетшумветрана38дБ,сохраняя
приэтомважныевысокиечастоты.Всоставкомплектавходятамортизирующие
подвесыLyre,обеспечивающиеизоляциюдо25дБ.
Амортизирующие опоры
ShureпредлагаетчетыреопорыRycote®SoftieLyreдлясниженияшумаот
манипуляцийинизкочастотнойвибрациина15дБ:
• InVision Video: крепитсянепосредственнонаопорукамеры.
• Адаптер для зажима камеры (CCA): вставляетсявстандартныйзажим
камеры.
• Пистолетная рукоятка: Регулируемаяручнаяопора.
Примечание. ВсеопорыSoftieLyre(кромеInVisionVideo)оборудованы
дополнительнымиустановочнымиадаптерамисвнутреннейрезьбой3/8и5/8
дюйма.
Технические характеристики
Импеданс нагрузки
Максимальныйуровеньзвуковогодавления,уровеньклиппированиявыходаи
динамическийдиапазонзависятотимпедансавходнойнагрузкипредусилителя,
ккоторомуподключенмикрофон.Shureрекомендует,чтобыимпедансвходной
нагрузкибылнеменьше1000Ом.Большинствосовременныхпредусилителей
микрофоновудовлетворяетэтомутребованию.Болеевысокийимпедансприводит
кулучшениюрабочиххарактеристик.
Питание
Дляэтогомикрофонатребуетсяфантомноепитание.Лучшевсегоонработает
спитанием48В(IEC-61938),номожетработатьиснапряжениемвсего11В.
Большинствосовременныхмикшеровобеспечиваетфантомноепитаниеитребует
использованияуравновешенногомикрофонногокабеляXLR–XLRилиXLR
– TRS.
Прокладка разъема XLR
ВразъемеXLRданногомикрофонанаходитсямаленькоегофрированное
резиновоекольцо,предотвращающееобразованиемеханическогоослабления
междумикрофономикабелем.СтойжецельюнаразъемахXLR-Fмногих
кабелейвысокоготехническогоуровняустановленырезиновыевыступы.
ПриподключенииданногомикрофонаккабелюспомощьюразъемаXLR-Fс
резиновымвыступомизвлекитегофрированноерезиновоекольцоизмикрофонав
целяхправильнойустановки.

9
カートリッジタイプ エレクトレットコンデンサー
指向特性 スーパーカーディオイド/はローブ
周波数特性 90～20,000Hz
出力インピーダンス 144Ω
感度
開回路電圧,@1kHz,標準 -36.0 dBV/Pa[1] (15.8 mV)
最大SPL
1%THDで1kHz[2]
2500 Ω負荷: 137.5 dB SPL
1000 Ω負荷: 131.5 dB SPL
S/N比[3] 79dB
ダイナミックレンジ
@ 1 kHz
2500 Ω負荷: 122.5dB
1000 Ω負荷: 116.5dB
クリッピングレベル
@ 1 kHz, 1% THD
2500 Ω負荷: 7.0 dBV
1000 Ω負荷: 0.0 dBV
自己雑音
等価SPL,Aウェイト,標準 15.0 dB SPL-A
同相除去
20～20,000Hz ≥55dB
動作温度範囲 -18°C(0°F)～57°C(135°F)
保管温度範囲 -29°C(-20°F)～74°C(165°F)
動作相対湿度 0～95%
極性 ダイヤフラムへの正の圧力により、3番ピンに対して2番ピン
に正電圧が生成される
外装 サテンブラック仕上げのビニール塗装アルミ合金製ハンドル
とステンレススチールスクリーン付きグリル
使用電源 11~52 V DC[4]ファンタム電源(IEC-61938),<2.0mA
質量 76g(2.7オンス)
[1] 1 Pa=94 dB SPL
[2]入力信号を加えた時のマイクロホンプリアンプのTHDは、所定のSPLにおけるカートリッジ出力
と等価となります。
[3]S/N比は、94dBSPLと自己雑音の等価SPLとの差となります。Aウェイト。
[4]仕様はすべてDC48Vファンタム電源使用時における測定のものです。このマイクロホンはこれよ
りも低い電圧でも作動しますが、ヘッドルームと感度は若干減少します。
概要
VP82は収音およびSR用のプロフェッショナル・ショットガンマイクロホン
です。コンパクトかつ軽量、ワイド開口部と優れた収音軸外の排除性能に
より、VP82はカメラ装着型のA/Vメディア制作用として手頃で信頼性の高い
製品です。
機能
• Shure品質・耐久性・信頼性を備えたプレミア制作用マイクロホン
• 遠隔収音に最適な高指向特性
• 低セルフノイズ、高出力レベル
• 軽量、コンパクト設計により長時間使用が可能で、多くのショットガンマ
イクロホンに付き物のオペレーターの疲労を最小限に抑えます。
• 高品位のA級トランスレスタイプのプリアンプにより、高い透明度と極め
て早いトランジェントレスポンスを提供しながらもクロスオーバー歪みが
なく、高調波歪みや相互変調歪みも低減
• 磨耗や酷使に耐える航空機グレードのアルミニウム合金製ボディを採用
• 広範囲な温度や湿度条件で動作
Rycoteカスタムアクセサリー
Shureは、ShureVPショットガンマイクロホン用に設計されたRycote®サス
ペンションマウントおよびウィンドプロテクション製品を提供します。
ウィンドプロテクション
ウィンドノイズを低減させるには付属のフォームウィンドスクリーンを使用
します。さらに保護機能を高めるために、Shureでは2種類のプレミアム仕様
のRycote®ウィンドシールドアクセサリーを用意しています。
• ソフティウィンドシールド：ウィンドノイズを最大25dB減衰させます。
• サスペンションウィンドシールドキット：重要な高周波域を保ちながらウ
ィンドノイズを最大38dB減衰させます。付属のライアサスペンションマ
ウントは最大25dBのアイソレーションを備えています。
サスペンションマウント
Shureでは、最大15dBのハンドリングノイズと低周波数振動を低減できる4
種類のRycote®ソフティライアマウントを用意しています。
• InVision Video： 標準カメラシューに直接固定します。
• カメラクランプアダプタ（CCA）： 標準カメラクランプに装着します。
• ピストルグリップ： 調節式ハンドヘルドマウントです。
注: ソフティライアマウント（InVisionVideoを除く）のすべてに、3/8－5/8
インチ・メス型スレッドアダプターが付属し、他のマウントオプションを使
用することができます。
仕様
XLRコネクタガスケット
このマイクロホンは、XLRコネクター内に波形のゴムリングが付属してお
り、マイクロホンとケーブル間の機械的なゆるみを吸収します。多くの高性
能ケーブルは同じ目的のためXLRメスコネクターにゴム製のショルダーを備
えています。このマイクロホンをゴム製ショルダーのXLRメスコネクターで
ケーブルに接続する際には、正しく装着できるようにマイクロホンから波型
ゴムリングを外します。
負荷インピーダンス
最大許容SPL、出力クリッピングレベル、及びダイナミックレンジは、マイ
クロホンに接続されたプリアンプの入力負荷インピーダンスにより異なりま
す。Shureでは、1000Ωの最低入力負荷インピーダンスを推奨します。最新
のマイクロホンプリアンプはこの要件を満たしています。これらの仕様につ
いては、インピーダンスが高いほどパフォーマンスが上がります。
使用電源
このマイクロホンにはファンタム電源が必要で、DC48V（IEC-61938）が
動作に最適ですが、最低DC11Vでも動作させることができます。最近のほ
とんどのミキサーにはファンタム電源が備えられています。ファンタム電源
の供給にはバランスのマイクロホンケーブルが必要です。XLR-XLRまたは
XLR-TRSケーブルを必ず使用してください。

10
카트리지 유형 일렉트릿콘덴서
극성 패턴 초지향성/심장형
주파수 응답 90 to 20,000 Hz
출력 임피던스 144Ω
감도
개방회로전압,1kHz에
서,일반
-36.0 dBV/Pa[1] (15.8 mV)
Maximum SPL
1%THD에서1kHz[2]
2500 Ω 부하: 137.5 dB SPL
1000 Ω 부하: 131.5 dB SPL
신호 대 잡음비[3] 79 dB
다이내믹 레인지
1kHz에서
2500 Ω 부하: 122.5 dB
1000 Ω 부하: 116.5 dB
클리핑 레벨
1kHz에서,1%THD
2500 Ω 부하: 7.0 dBV
1000 Ω 부하: 0.0 dBV
셀프 노이즈
SPL에준하는,
A-weighted,일반
15.0 dB SPL-A
CMR (Common Mode
Rejection)
20 to 20,000 Hz
≥55dB
작동 온도 범위 -18°C (0°F) to 57°C (135°F)
저장 온도 범위 -29°C (-20°F) to 74°C (165°F)
작동 상대 습도 0 to 95%
극성 다이어프램상의양압은핀2에서핀3대비양전압을생성합니다.
외장 케이스 사틴블랙비닐페인트알루미늄합금핸들및스테인레스스틸스크
린그릴
전력 사양 11–52 V DC[4]팬텀파워(IEC-61938),<2.0mA
순중량 76 g (2.7 oz.)
[1] 1 Pa=94 dB SPL
[2]입력신호수준을적용할때마이크프리앰프의THD는특정SPL의카트리지출력과동일합니다.
[3]신호대잡음비는94dBSPL과셀프노이즈equivalentSPL,A-weighted의차이임
[4]모든규격은48Vdc팬텀전력공급으로측정되었습니다.이마이크는낮은전압에서작동하지만,
다소감소된헤드룸과민감도로동작합니다.
일반 설명
VP82는전문적인SR에사용되는샷건마이크입니다.작고가벼우며,넓은구
경과뛰어난비선호축거부율을가진VP82는카메라가장착된A/V미디어제
작용장비에경제적이며신뢰성있는선택입니다.
특징
• Shure의품질,내구성및신뢰성을자랑하는최고의라이브프로덕션
마이크.
• 원거리픽업에최적화된고도의지향성,균일한극성패턴.
• 낮은자체잡음및높은출력레벨
• 경량의컴팩트한설계로오랜시간사용이가능하며샷건마이크에따른
사용자의피로를최소화합니다.
• 클래스A의독립된트랜스포머리스프리앰프는,명료함과극도로빠른순간
응답,비크로스오버왜곡,하모닉및인터모듈레이션왜곡을최소화합니다.
• 비행기에사용되는알루미늄합금구조로마모와험한사용에도문제가
없습니다.
• 광범위한온도와습도에서작동.
Rycote 커스텀 액세서리
Shure에서는ShureVP샷건마이크에최적화된커스텀Rycote®서스펜션마
운팅과바람막이솔루션을제공합니다.
바람막이
제공된폼윈드스크린으로바람으로인한잡음을줄일수있습니다.더욱뛰어
난보호를위해,Shure는두개의프리미엄Rycote®바람막이액세서리를제
공합니다:
• Softie Windshield: 바람으로인한잡음을최대25dB감쇄시킵니다.
• 서스펜션 윈드실드 키트: 중요한고주파수대역을보존하면서도바람으로
인한잡음을최대38dB감쇄시킵니다.포함된Lyre서스펜션마운트가
최대25dB의차단효과를제공합니다.
서스펜션 마운트
Shure에서는4개의Rycote®SoftieLyreMounts를제공하여취급시소음과
저주파수대역으로인한진동을최대15dB까지줄입니다:
• InVision Video: 표준카메라슈에직접고정됩니다.
• 카메라 클램프 어댑터 (CCA): 표준카메라클램프에적합합니다.
• 피스톨 그립: 조절이가능한핸드헬드마운트.
주: 모든SoftieLyreMounts(InVisionVideo제외)는3/8”와5/8”암나사어댑
터를장착하여추가마운팅옵션을가능하게합니다.
사양
XLR 커넥터 개스킷
이마이크는XLR커넥터에소형주름고무를제공하여마이크와케이블사이
의기계적인느슨함을없애줍니다.많은최첨단케이블이동일한목적으로
XLR-F에서고무숄더와함께제작됩니다.이마이크를고무숄더XLR-F커
넥터로케이블에연결할때,해당마이크에서주름고무링을제거하여제대로
들어맞도록하십시오.
부하 임피던스
최대SPL성능,출력클리핑레벨,다이내믹레인지는마이크에연결하는프
리앰프의입력부하임피던스에따라다양합니다.Shure는1000Ohms의최
소입력부하임피던스를권장합니다.대부분의최근마이크프리앰프는이요
건을충족합니다.임피던스가높을수록해당사양에대해더욱좋은성능으로
나타납니다.
전력 사양
이마이크는팬텀전원을필요로하며48VDC전원공급(IEC-61938)에서최
고의성능을보이지만,최저11VDC에서도사용이가능합니다.대부분의현대
믹서는팬텀전원을제공하며밸런스드마이크케이블의사용을요구합니다:
XLR-to-XLR또는XLR-to-TRS.
