Siemens LC359KA70 User manual

LC 669 . .
LC 6X9. .
Gebrauchsanleitung
Instructions for use
Mode d’emploi
Gebruiksaanwij ing
Istru ioni per l’uso
Instrucciones para el uso
Instruções de Serviçio
ÌŠžł˝š² ₣¹¸³šğ²
Bruksanvisning
Bruksanvisning
Käyttöohje
Brugsanvisning
Instrukcja użycia
de
en
fr
nl
it
es
pt
el
sv
no
fi
da
pl
LC359KA70
LF359BA80

2
de Seite 03 – 9
en page 10 – 16
fr page 17 – 23
nl pagina 24 – 30
it pagina 31 – 37
es página 38 – 44
pt página 45 – 51
el ÒšÝኡ 52 – 58
sv sid 59 – 65
no side 66 – 72
fisivu 73 – 79
da side 80 – 86
pl strony 87– 93

3
Gerätebeschreibung
Betriebsarten
Abluftbetrieb:
❑Der Lüfter der Dunstabzugshaube saugt
den Küchendunst an und
leitet ihn durch den Fettfilter ins Freie.
❑Der Fettfilter nimmt die fettigen
Bestandteile des Küchendunstes auf.
❑Die Küche bleibt weitgehend frei von
Fett und Geruch.
DBei Abluftbetrieb der Dunstabzugs-
haube und gleichzeitigem Betrieb
schornsteinabhängiger Feuerungen (wie
z.B. Gas-, Öl- oder Kohleheizgeräte,
Durchlauferhitzer, Warmwasserbereiter)
muss für ausreichend Zuluft gesorgt
werden, die von der Feuerstätte zur
Verbrennung benötigt wird.
Ein gefahrloser Betrieb ist möglich, wenn
der Unterdruck im Aufstellraum der
Feuerstätte von 4 Pa (0,04 mbar) nicht
überschritten wird.
Vor dem Lesen bitte die letzten Seiten mit
den Abbildungen ausklappen.
Betriebsarten
Dies kann erreicht werden, wenn durch
nicht verschließbare Öffnungen, z.B. in
Türen, Fenstern und in Verbindung mit
Zuluft-/Abluftmauerkasten oder durch
andere techn. Maßnahmen, wie
gegenseitige Verriegelung o.ä., die
Verbrennungsluft nachströmen kann.
Bei nicht ausreichender Zuluft besteht
Vergiftungsgefahr durch zurückgesaugte
Verbrennungsgase.
Ein Zuluft-/Abluftmauerkasten allein stellt
die Einhaltung des Grenzwertes nicht
sicher.
Anmerkung: Bei der Beurteilung muss
immer der gesamte Lüftungsverbund der
Wohnung beachtet werden. Bei Betrieb von
Kochgeräten, z. B. Kochmulde und Gas-
herd wird diese Regel nicht angewendet.
Wenn die Dunstabzugshaube im Umluftbe-
trieb – mit Aktivkohlefilter – verwendet wird,
ist der Betrieb ohne Einschränkung
möglich.
Umluftbetrieb:
❑Hierzu muss ein Aktivkohlefilter
eingebaut werden (siehe Filter und
Wartung).
Das komplette Montage-Set sowie
die Ersatzfilter können Sie beim
Fachhandel erwerben.
❑Der Lüfter der Dunstabzugshaubesaugt
den Küchendunst an und leitet ihn durch
den Fett- und Aktivkohlefilter gereinigt in
die Küche zurück.
❑Der Fettfilter nimmt die fettigen
Bestandteile des Küchendunstes auf.
❑Der Aktivkohlefilter bindet die
Geruchsstoffe.
Wird kein Aktivkohlefilter eingebaut,
können keine Geruchsstoffe des
Küchendunstes gebunden werden.

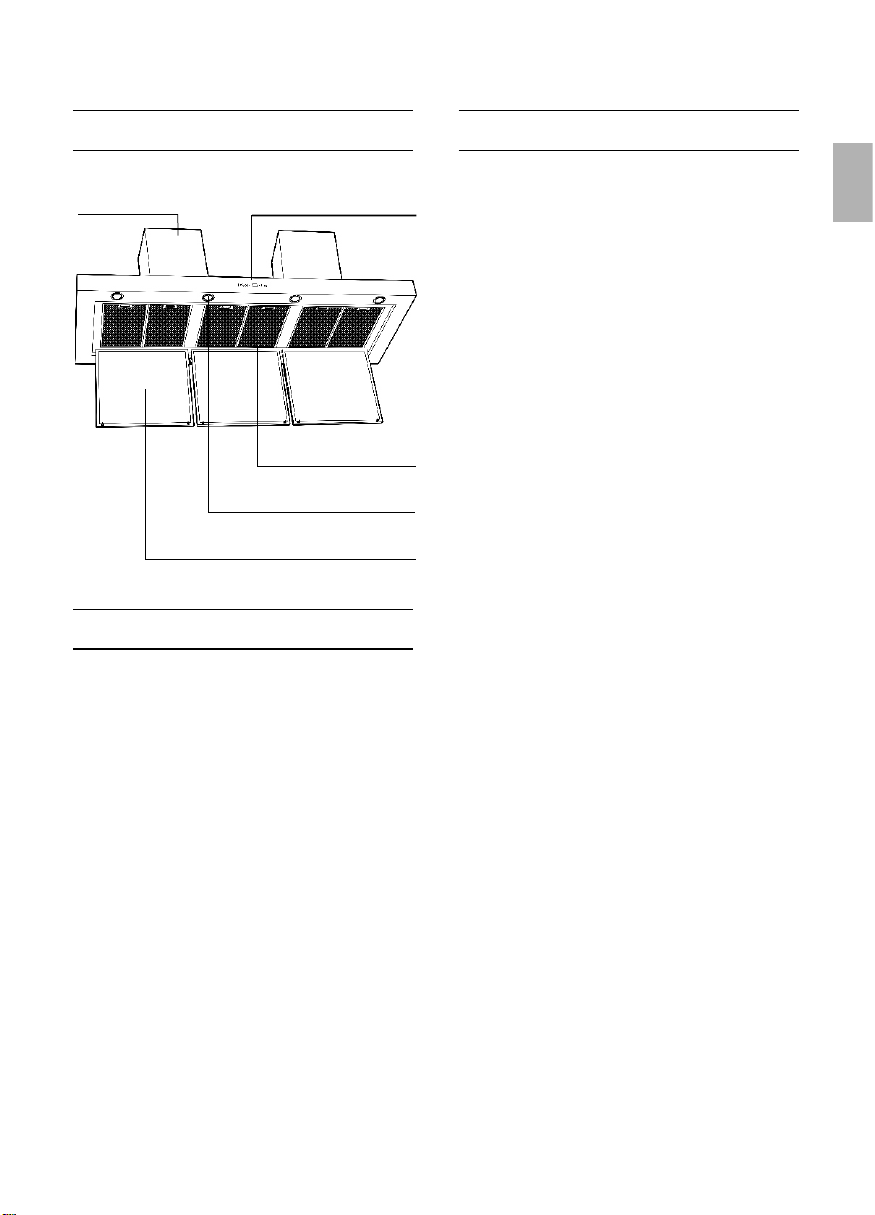

Randabsaugungs-Segmenten
Kamin-
verblendung Schalter Licht / Lüfter
Filtergitter
Beleuchtung
Randabsaugungs-Segmente

4
Vor dem ersten Benutzen
Wichtige Hinweise:
❑Diese Gebrauchsanleitung gilt für
mehrere Geräte-Ausführungen.
Es ist möglich, dass einzelne
Ausstattungsmerkmale beschrieben
sind, die nicht auf Ihr Gerät zutreffen.
❑Diese Dunstabzugshaube entspricht den
einschlägigen Sicherheitsbestimmungen.
Reparaturen dürfen nur von Fachkräften
durchgeführt werden.
Durch unsachgemäße Reparaturen
können erhebliche Gefahren für den
Benutzer entstehen.
❑Bevor Sie das neue Gerät benutzen,
lesen Sie bitte sorgfältig die
Gebrauchsanleitung.
Sie enthält wichtige Informationen für Ihre
Sicherheit sowie zum Gebrauch und zur
Pflege des Gerätes.
❑Bewahren Sie die Gebrauchs- und
Montageanleitung ggf. für einen
Nachbesitzer gut auf.

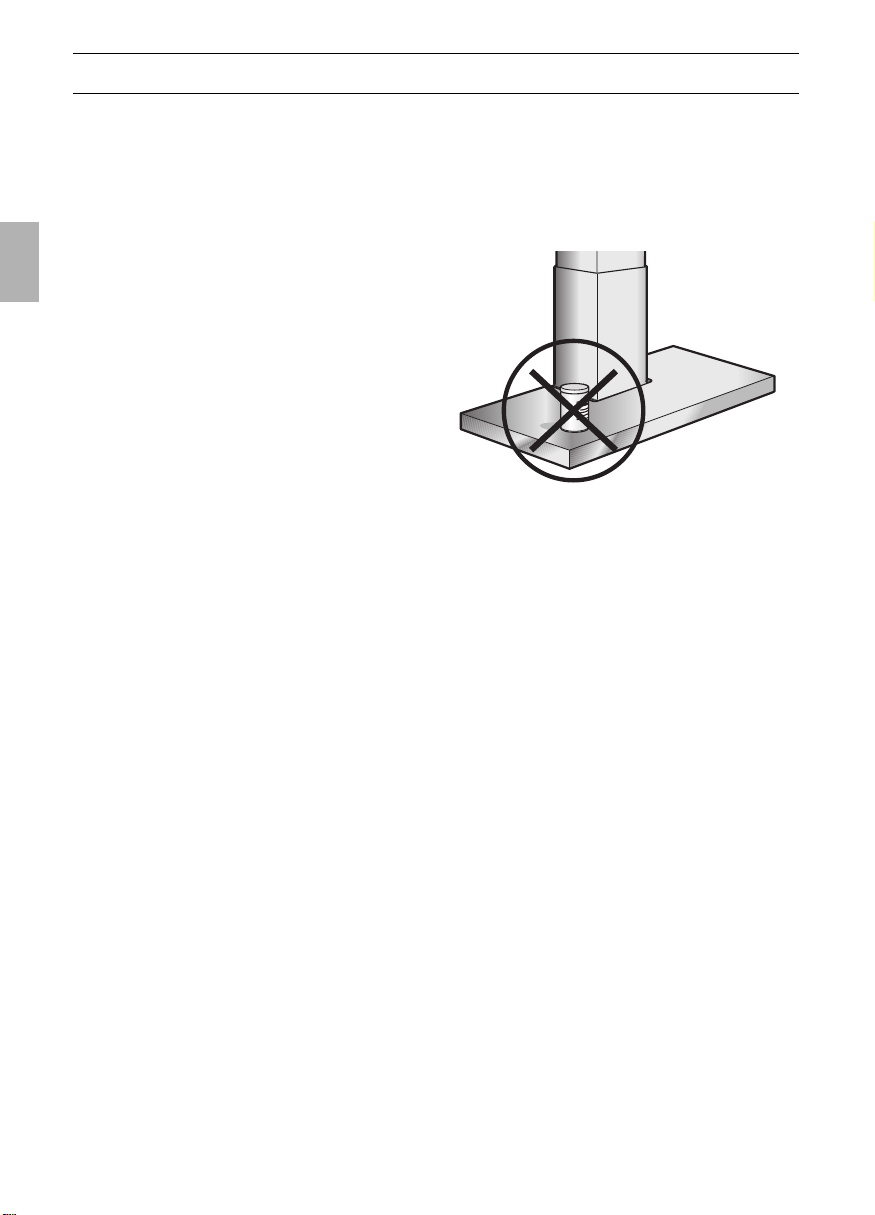

Gas-Kochmulden / Gas-Herde
Betreiben Sie nicht alle Gas-
Kochstellen gleichzeitig über längere Zeit
(max. 15 Minuten) bei höchster
Wärmebelastung, sonst besteht
Verbrennungsgefahr bei Berührung der
Gehäuseoberflächen bzw. Gefahr der
Beschädigung der Dunstabzugshaube.
Beim Betrieb der Dunstabzugshaube über
einem Gas-Kochfeld muss bei gleich-
zeitigem Betreiben von drei oder mehr
Gas-Kochstellen die Haube in der
Maximalstufe betrieben werden.
❑Dieses Gerät ist ent-
sprechend der
europäischen Richtlinie
2002/96/EG über Elektro-
und Elektronik-Altgeräte
(waste electrical and
electronic equipment –
WEEE) gekennzeichnet.
Die Richtlinie gibt den
Rahmen für eine EU-weit
gültige Rücknahme und Verwertung der
Altgeräte vor.
Beachten Sie, dass ein Großbrenner mit
mehr als 5 kW (Wok) der Leistung von
zwei Gasbrennern entspricht.
Betreiben Sie eine Gaskochstelle nie ohne
aufgesetztes Kochgeschirr. Regeln Sie die
Flamme so, dass sie nicht über das
Kochgeschirr hinausragt.

Vor dem ersten Benutzen
Sicherheitshinweise
Unter der Dunstabzugshaube nicht
flambieren.
Brandgefahr am Fettfilter durch
!aufsteigende Flammen.
Die Kochstellen müssen immer mit
Kochgeschirr abgedeckt sein.
Über einer Feuerstätte für feste
Brennstoffe (Kohle, Holz und dgl.) ist der
Betrieb der Dunstabzugshaube nur bedingt
gestattet (siehe Montageanleitung).
Dunstabzugshaube nur mit
eingesetzten Lampen betreiben.
Defekte Lampen sollten sofort ersetzt
werden, um Überlastung der restlichen
Lampen zu vermeiden.
Dunstabzugshaube nie ohne Fettfilter
betreiben.
Überhitzte Fette oder Öle können sich
leicht entzünden.
Darum Speisen mit Fetten oder Ölen,
z.B. Pommes frites, nur unter Aufsicht
zubereiten.
Ist das Gerät beschädigt, dürfen Sie es
nicht in Betrieb nehmen.
Anschluss und Inbetriebnahme dürfen
nur von einem Fachmann durchgeführt
werden.
Wenn die Anschlussleitung dieses
Gerätes beschädigt wird, muss sie durch
den Hersteller oder seinen Kundendienst
oder eine ähnlich qualifizierte Person ersetzt
werden, um Gefährdung zu vermeiden.
Verpackungsmaterial ordnungsgemäß
entsorgen (siehe Montageanleitung).
Diese Dunstabzugshaube ist nur für
den Betrieb in Haushalten bestimmt.
Dunstabzugshaube vor der ersten
Inbetriebnahme sorgfältig reinigen.

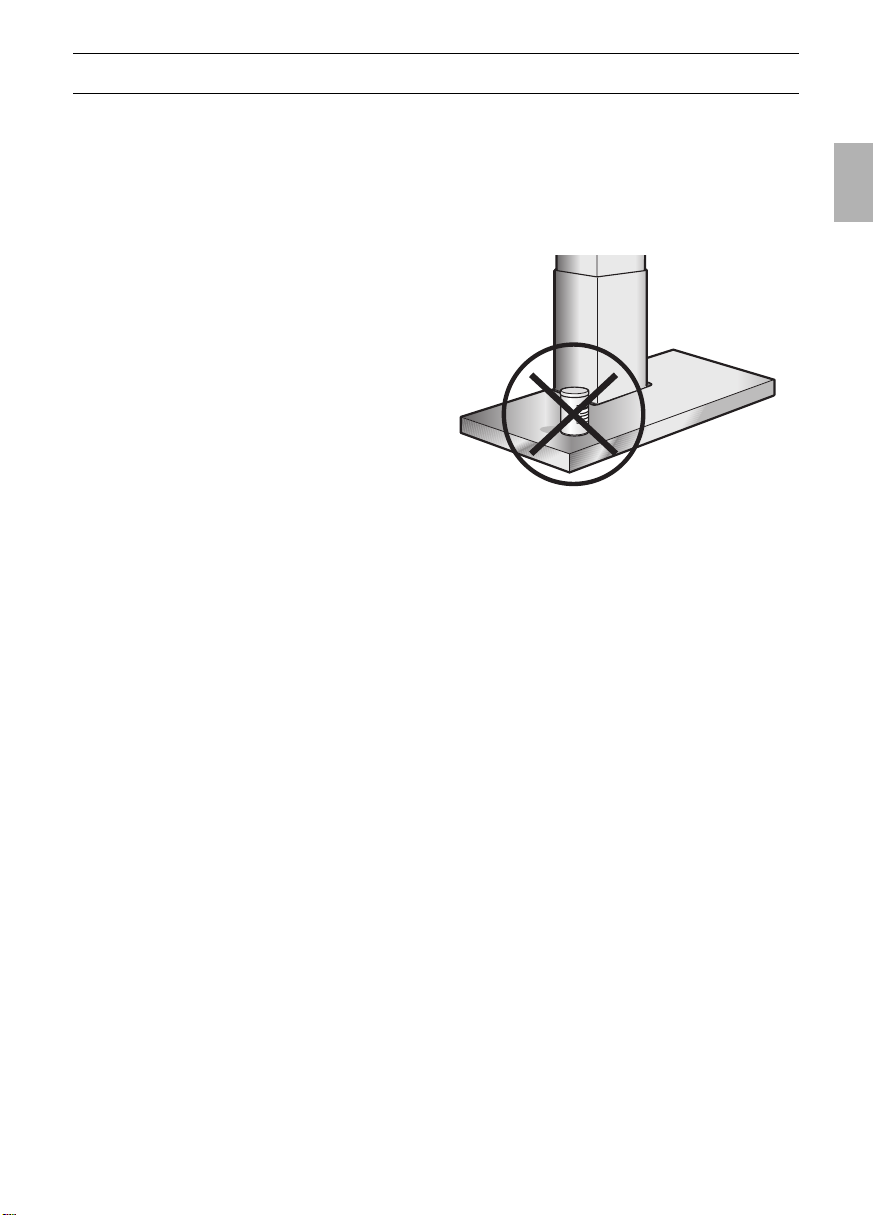

Keine Gegenstände auf der
Dunstabzugshaube abstellen.
5
Kinder nicht mit dem Gerät spielen
lassen.
Erwachsene und Kinder dürfen nie
unbeaufsichtigt das Gerät betreiben:
– wenn sie körperlich oder geistig dazu
nicht in der Lage sind,
– oder wenn ihnen Wissen und Erfahrung
fehlen, das Gerät richtig und sicher zu
bedienen.


6
Bedienen der Dunstabzugshaube
Um die Funktionen zu aktivieren,
genügt ein kurzes Antippen auf die Tasten.
Wenn die Tasten zu lange gedrückt werden,
wird keine Funktion aktiviert.
Der Küchendunst wird am
wirkungsvollsten beseitigt durch:
❑Einschalten der Dunstabzugshaube
bei Kochbeginn.
❑Ausschalten der Dunstabzugshaube
erst einige Minuten nach Kochende.
Signalton:
❑Beim Drücken einer Taste ertönt zur
Bestätigung ein Signalton.
Einschalten des Lüfters:
❑Drücken Sie die Taste +.
Einstellen der gewünschten Lüfterstufe:
❑Drücken Sie die Taste +.
Der Lüfter schaltet eine Stufe höher.
❑Drücken Sie die Taste –.
Der Lüfter schaltet eine Stufe zurück.
Ausschalten des Lüfters:
❑Drücken Sie die Taste .
Oder:
❑Drücken Sie die Taste –so oft, bis der
Lüfter ausschaltet.
Intensivstufe:
Durch die Intensivstufe wird die höchste
Leistung erreicht. Sie wird kurzzeitig
benötigt.
❑Drücken Sie die Taste +so oft, bis die
Anzeige çleuchtet.
❑Wird die Intensivstufe nicht von Hand
ausgeschaltet, schaltet der Lüfter nach
10 Minuten selbsttätig auf Stufe }
zurück.
Lüfternachlauf:
❑Drücken Sie die Taste !.
Der Lüfter läuft 10 Minuten in Stufe |,
dabei blinkt in der Anzeige ein Punkt.
Danach schaltet der Lüfter selbsttätig
aus.
Beleuchtung:
❑Die Beleuchtung kann zu jeder Zeit
verwendet werden, auch wenn der
Lüfter ausgeschaltet ist.
Abfrage der eingestellten Betriebsart:
Die Dunstabzugshaube muss
angeschlossen und abgeschaltet sein.
Nach zweimaligem Drücken der Taste –
(innerhalb 1 Sekunde) erscheint das
jeweilige Symbol ~wenn die Haube auf
Abluftbetrieb, Cwenn die Haube auf Umluft-
betrieb eingestellt ist.

Aus- und Einbauen der Randabsau-
gungssegmente und der Metall-Fettfilter:
Achtung: Die Halogenlampen müssen
ausgeschaltet und abgekühlt sein.
1. Fassen Sie die Randabsaugungs-
segmente seitlich, ziehen sie nach unten
und nehmen Sie sie ab. Abb. 1.
2. Drücken Sie die Griffe an den Fettfiltern
nach unten und klappen Sie die Fettfilter
ab. Abb. 1.
3. Reinigen Sie die Fettfilter.
4. Setzen Sie die gereinigten Fettfilter wie-
der ein.
5. Montieren Sie die Randabsaugungs-
segmente in umgekehrter Reihenfolge.
6. Löschen Sie die Anzeige #.
Drücken Sie 2 x hintereinander die
Taste . Ein Signal ertönt und die
Anzeige #erlischt.
Aktivkohlefilter:
Zum Binden der Geruchsstoffe beim
Umluftbetrieb.
Achtung:
Bei zunehmender Sättigung mit fetthaltigen
Rückständen erhöht sich die
Entflammbarkeit und die Funktion der
Dunstabzugshaube kann beeinträchtigt
werden.
Wichtig:
Durch rechtzeitigen Wechsel des
Aktivekohlefilters wird der Brandgefahr
vorgebeugt, die durch Hitzestau beim
Frittieren oder Braten entstehen kann.
Sättigungsanzeige: C
Bei Sättigung des Aktivkohlefilters
blinkt C. Spätestens dann sollte der
Aktivkohlefilter gewechselt werden.
Filter und Wartung
7
Fettfilter:
Zur Aufnahme der fettigen Bestandteile
des Küchendunstes sind Metall-
Fettfilter eingesetzt.
Die Filtermatten bestehen aus unbrenn-
barem Metall.
Achtung:
Bei zunehmender Sättigung mit fetthaltigen
Rückständen erhöht sich die
Entflammbarkeit und die Funktion der
Dunstabzugshaube kann beeinträchtigt
werden.
Wichtig:
Durch rechtzeitiges Reinigen der Metall-
Fettfilter wird der Brandgefahr vorgebeugt,
die durch Hitzestau beim Frittieren oder
Braten entstehen kann.
Sättigungsanzeige: ~
Bei Sättigung der Fettfilter blinkt ~.
Spätestens dann sollten die Fettfilter
gereinigt werden.
Reinigen der Metall-Fettfilter:
❑Bei normalem Betrieb (täglich 1 bis 2
Stunden) müssen die Metall-Fettfilter 1 x
im Monat gereinigt werden.
❑Das Reinigen kann in der Geschirrspül-
maschine erfolgen. Dabei ist eine leichte
Verfärbung möglich.
❑Der Filter muss locker in der Geschirr-
spülmaschine liegen.
Er darf nicht eingeklemmt sein.
Wichtig:
Stark gesättigte Metall-Fettfilter nicht
zusammen mit Geschirr reinigen.
❑Beim Reinigen von Hand, die Fettfilter in
heißer Spüllauge einweichen.
Keine aggressiven, säure- oder laugen-
haltigen Reiniger verwenden.
Danach abbürsten, gut ausspülen und
abtropfen lassen.

Filter und Wartung
Einbauen:
Achtung: Die Halogenlampen müssen
ausgeschaltet und abgekühlt sein.
1. Bauen Sie die Fettfilter aus (siehe Aus-
und Einbauen der Randabsaugungsseg-
mente und der Metall-Fettfilter).
2. Setzen Sie den Aktivkohlefilter ein.
Abb. 2.
3. Heben Sie den Aktivkohlefilter vorne an,
und drehen Sie die Verschlüsse um 90°.
Abb. 3.
4. Bauen Sie die Fettfilter und die Randab-
saugungssegmente in umgekehrter Rei-
henfolge wieder ein.
5. Löschen Sie die Anzeige ã.
❑Drücken Sie 2 x hintereinander die
Taste . Ein Signal ertönt und die
Anzeige Cerlischt.
Wechsel des Aktivkohlefilters:
❑Bei normalem Betrieb (täglich 1 bis 2
Stunden) muss der Aktivkohlefilter
ungefähr 1 x im Jahr ausgetauscht
werden.
❑Der Aktivkohlefilter ist im Fachhandel
erhältlich.
❑Nur Originalfilter verwenden.
Dadurch wird die optimale Funktion
gewährleistet.
Entsorgung des alten Aktivkohlefilters:
❑Aktivkohlefilter enthalten keine
Schadstoffe. Sie können z.B. als
Restmüll entsorgt werden.
8
Reinigen und Pflegen
Dunstabzugshaube durch Ziehen des
Netzsteckers bzw. Ausschalten der
Sicherung stromlos machen.
Dunstabzugshaube nicht mit
kratzenden Schwämmen und nicht mit
sand-, soda-, säure- oder chloridhaltigen
Putzmitteln reinigen!
❑Zum Reinigen der Dunstabzugshaube
heiße Spüllauge oder mildes Fenster-
putzmittel verwenden.
❑Kratzen Sie angetrocknete Ver-
schmutzung nicht ab, sondern weichen
Sie diese mit einem feuchten Tuch auf.
❑Beim Reinigen der Fettfilter die
zugänglichen Gehäuseteile von
abgelagertem Fett reinigen.
Dadurch wird der Brandgefahr
vorgebeugt und die optimale Funktion
bleibt erhalten.
❑Hinweis: Alkohol (Spiritus) nicht auf
Kunststoffflächen anwenden, es
könnten matte Stellen entstehen.
Vorsicht! Küche ausreichend
belüften, keine offene Flamme.
Die Bedientasten nur mit milder
Spüllauge und einem weichen, feuchten
Tuch reinigen.
Keinen Edelstahlreiniger für die
Bedientasten verwenden.
Edelstahloberflächen:
❑Verwenden Sie einen milden nicht
scheuernden Edelstahlreiniger.
❑Reinigen Sie nur in Schliffrichtung.
❑Wir empfehlen unseren Edelstahlreiniger
Nr. 461731.
Bestell-Adresse siehe beiliegendes
Service-Heft.
Aluminium-, Lack- und Kunststoff-
oberflächen:
❑Keine trockenen Tücher verwenden.
❑Verwenden Sie ein mildes Fenster-
reinigungsmittel.
❑Keine aggressiven, säure- oder laugen-
haltigen Reiniger verwenden.
Beachten Sie die Garantiebestimmungen
im beiligenden Service-Heft.

9
Auswechseln der Lampen
1. Schalten Sie die Dunstabzugshaube aus
und machen Sie durch Ziehen des Netz-
steckers oder Ausschalten der Sicherung
die Dunstabzugshaube stromlos.
Die Halogenbirnen werden bei Betrieb
sehr heiß. Auch einige Zeit nach dem Aus-
schalten besteht noch Verbrennungs-
gefahr.
2. Nehmen Sie den Lampenring mit einem
Schraubendreher oder ähnlichem ab.
Abb. 4
3. Tauschen Sie die Halogenbirne aus
(handelsübliche Halogenbirne, 12 Volt,
max. 20 Watt, Sockel G4).
Achtung: Steckfassung. Abb. 5.
Zum Anfassen der Birne ein sauberes
Tuch verwenden.
4. Rasten Sie den Lampenring wieder ein.
5. Stellen Sie durch Einstecken des
Netzsteckers oder durch Einschalten der
Sicherung die Stromversorgung wieder
her.
Hinweis: Sollte die Beleuchtung nicht
funktionieren, kontrollieren Sie, ob die
Lampen richtig eingesteckt sind.
Einstellung der
Sättigungsanzeige
Sollte die Umstellung der Betriebsart
(Abluft/Umluftbetrieb) notwendig sein, muss
auch die Sättigungsanzeige für die Filter
entsprechend umgestellt werden (siehe
Montageanleitung).
Störungen
Wenn im Display ein #oder Cerscheint:
❑Siehe Abschnitt „Filter und Wartung”.
Wenn sich die Dunstabzugshaube nicht
bedienen lässt:
❑Für ca. 1 Minute die Dunstabzugshaube
durch Ziehen des Netzsteckers bzw.
Ausschalten oder Sicherung stromlos
machen. Danach neu einschalten.
Bei eventuellen Rückfragen oder
Störungen, Kundendienst anrufen.
(Siehe Kundendienststellenverzeichnis).
Bei Anruf bitte angeben:
E-Nr. FD
Tragen Sie die Nummern in obige Felder ein.
Die Nummern sind auf dem Typenschild,
nach Abnahme der Fettfilter, im Innenraum
der Dunstabzugshaube zu finden.
Für Beanstandungen die auf
Planung und Ausführung der
Rohrstrecke zurückzuführen sind,
übernimmt der Hersteller der
Dunstabzugshauben keine
Gewährleistung.

Appliance description
Operating modes
Exhaust-air mode:
❑The extractor-hood fan extracts the
kitchen vapours and conveys them
through the grease filter into the
atmosphere.
❑The grease filter absorbs the solid
particles in the kitchen vapours.
❑The kitchen is kept almost free of grease
and odours.
DWhen the extractor hood is operated
in exhaust-air mode simultaneously with
a different burner which also makes use
of the same chimney (such as gas, oil or
coal-fired heaters, continuous-flow heaters,
hot-water boilers) care must be taken to
ensure that there is an adequate supply
of fresh air which will be needed by the
burner for combustion.
Safe operation is possible provided that the
underpressure in the room where the
burner is installed does not exceed 4 Pa
(0.04 mbar).
Operating modes
This can be achieved if combustion air can
flow through non-lockable openings, e.g. in
doors, windows and via the air-
intake/exhaust-air wall box or by other
technical measures, such as reciprocal
interlocking, etc.
If the air intake is inadequate, there is a
risk of poisoning from combustion gases
which are drawn back into the room.
An air-intake/exhaust-air wall box by itself is
no guarantee that the limiting value will not
be exceeded.
Note: When assessing the overall
requirement, the combined ventilation
system for the entire household must be
taken into consideration. This rule does not
apply to the use of cooking appliances,
such as hobs and ovens.
Unrestricted operation is possible if the
extractor hood is used in recirculating mode
– with activated carbon filter.
Circulating-air mode:
❑An activated carbon filter must be fitted
for this operating mode (see Filters and
maintenance).
The complete installation set and
replacement filters can be obtained from
specialist outlets.
❑The extractor-hood fan extracts the
kitchen vapours which are purified in the
grease filter and activated carbon filter
and then conveyed back into the
kitchen.
❑The grease filter absorbs the grease
particles in the kitchen vapours.
❑The activated carbon filter binds the
odorous substances.
If no activated carbon filter is installed,
it is not possible to bind the odorous
substances in the cooking vapours.
Before reading these instructions, please open out
the folded last page with the illustration.
Randabsaugungs-Segmenten
Chimney
panelling Light / fan switches
Filter grille
Light
Edge extraction segments
10
