Signature Hardware 949183 User manual

11.800.221.3379
SOLID SURFACE TUB
WITH INTEGRAL DRAIN
BAÑERA DE SUPERFICIE SÓLIDA CON DRENAJE INTEGRADO
SKU: 949183, 949182, 948319, 948320, 950756
REVISED 05/17/2021
CODES: SHDOFS6731, SHGIFS6730
SHCRFSR6632, SHINFSR6631, SHROFSR6732

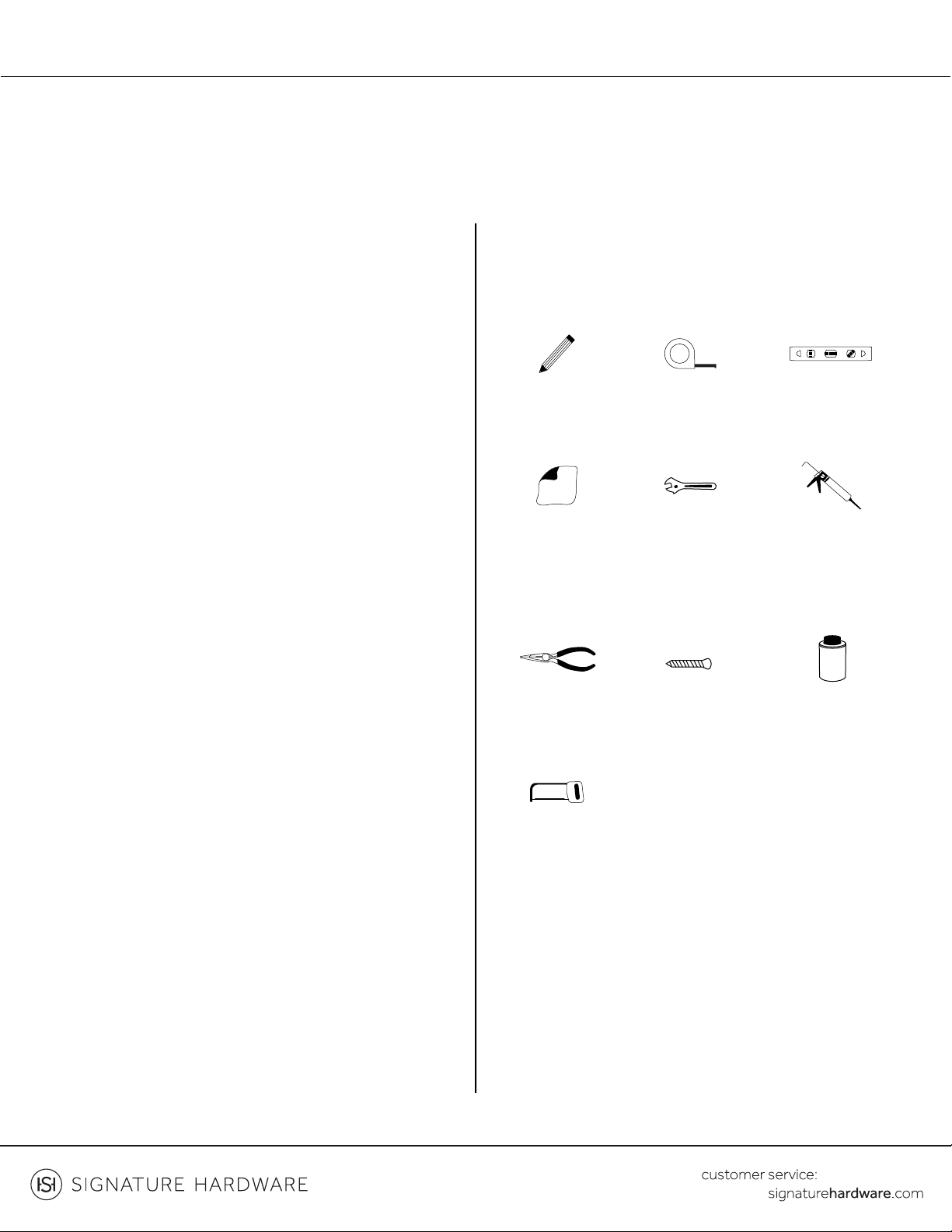

TOOLS AND MATERIALS:
HERRAMIENTAS Y MATERIALES:
For Warranty information, please visit: signaturehardware.com/services/warranty
Para obtener información sobre la garantía, visite: signaturehardware.com/services/warranty
BEFORE YOU BEGIN
We recommend consulting a professional if you are

Hardware accepts no liability for any damage to the

during installation.
Observe all local plumbing and building codes.
Unpack and inspect the product for shipping
damage. If any damage is found, contact our
Customer Relations team at 1-800-221-3379.
ANTES DE COMENZAR
Le recomendamos que consulte a un profesional si no
sabe cómo instalar accesorios de plomería. Signature
Hardware no asume ninguna responsabilidad con
respecto a los daños causados a la tina, sistema de
plomería, paredes, ni pordaños personales que
ocurran durante la instalación.
Cumpla con todas las normas locales de plomería y
construcción.
Retire el empaque y verifique el grifo para ver si se
produjeron daños durante el envío. Si encuentra algún
daño, comuníquese con nuestro equipo de Servicio al
cliente al 1-800-221-3379.

Wrench
Llave
ajustable
*Long-nose Pliers
Pinzas de punta Tornillos de
1-3/4" (x5)
*1-3/4” Screws

Pencil
Lápiz
Tape Measure
Cinta métrica
Level
Nivelador
Metal Blade
Hacksaw
Sierra para
metales
Damp Cloth
Paño húmedo
Silicone Sealant
(100% Neutral

Sellador de
silicona (100%
curado neutro)
ABS Primer
and Cement
Pintura para
ABS y cemento

21.800.221.3379
GETTING STARTED
Ensure that you have gathered all the required
materials that are needed for the installation.


Keep the plumbing connections around the tub
easily accessible for any future maintenance that
may be necessary.
CÓMO COMENZAR
Asegúrese de haber reunido todos los materiales
necesarios para la instalación.
Asegúrese de que el suelo del baño tenga el apoyo
adecuado, y que el suelo terminado esté nivelado.
Conserve las conexiones del sistema de plomería
cerca de la bañera y con fácil acceso en caso de que en
el futuro sea necesario darle mantenimiento.
IMPORTANT: If you purchased your tub with a Quick
Connect Drop-In Drain Kit, make sure to reference
page 8 throughout your installation.
IMPORTANTE: Si compró su bañera con un kit de drenaje
embutido de conexión rápida, consulte la página 8
durante el proceso de instalación.
PLANNING
PLANIFICACIÓN


can be found and downloaded from the product page
on our website.


may occur, we highly recommend performing any
rough-in procedures with the faucet on site. For
rough-in information, go to the appropriate drain
installation section.
Utilice como referencia la hoja de especificaciones en
formato PDF de la bañera al momento de planificar su
distribución. Las hojas de especificaciones se puede
encontrary descargar desde la página de productos en
nuestro sitio web.
Debido a que las medidas indicadas
de la bañera son aproximadas y pueden ocurrir pequeñas
variaciones, recomendamos realizar procedimientos de
instalaciones de tubería con el grifo en el sitio. Para
obtener información, consulte la sección correspondi-
ente sobre cómo instalarel drenaje.
SOLID SURFACE TUB
WITH INTEGRAL DRAIN
BAÑERA DE SUPERFICIE SÓLIDA CON DRENAJE INTEGRADO
SKU: 949183, 949182, 948319, 948320, 950756

31.800.221.3379
INSTALLATION
WITH UNDERFLOOR ACCESS
INSTALACIÓN
CON ACCESO DEBAJO DEL SUELO

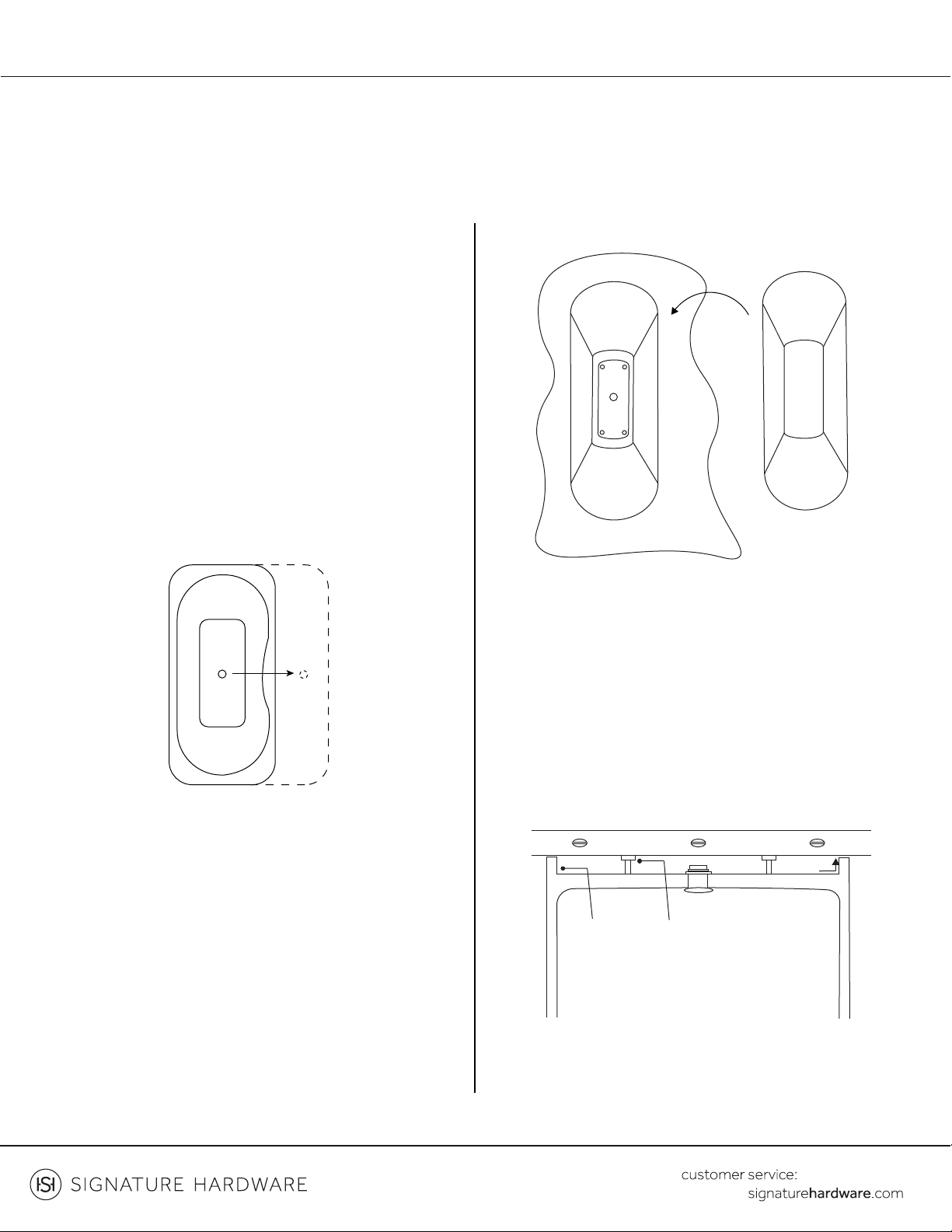

1. Set the tub in the desired location and mark the

away from the desired installation location so that the
plumbing can be installed.
1. Coloque la bañera en la ubicación deseada y marque la
ubicación del orificio de drenaje en el suelo.
Posteriormente, mueva la bañera fuera de la ubicación
deseada para la instalación a fin de poder instalar el
sistema de plomería.
2. Turn bathtub upside down and rest it on a moving
blanket, cardboard, or other soft surface to prevent
scratching the rim. Use caution when turning the
bathtub upside down, as the product may be heavy
and may require assistance to rotate.
2. Voltee la bañera hacia abajo ycolóquela sobre una
manta móvil, cartón o sobre una superficie suave para
evitar rayar el borde. Tenga cuidado cuando voltee la
bañera hacia abajo, ya que el producto puede ser pesado
y podría necesitar de ayuda paravoltearla.
3. Place a level across the bottom of the tub to

supports to touch level. Then, raise the support an
additional 1/8" to ensure the bathtub is supported by
the support feet and not by the tub walls.
3. Coloque un nivelador a lo largo de la parte inferior de la
bañera para representar el nivel del suelo. Eleve los
soportes de nivelado ajustables para tocar el nivel.
Después, eleve el soporte 1/8" más para asegurarse de
que la tina está apoyada en las patas de apoyo y no en las
paredes de la tina.
bottom
parte inferior
top
parte superior
1/8”
support feet
tub wall
patas de apoyopared de
la bañera
SOLID SURFACE TUB
WITH INTEGRAL DRAIN
BAÑERA DE SUPERFICIE SÓLIDA CON DRENAJE INTEGRADO
SKU: 949183, 949182, 948319, 948320, 950756

41.800.221.3379
4. Your resin tub will come with a drain installed.
4. Su bañera de resina vendrá con un drenaje instalado.

threads on the bottom of the tub. Use a small amount
of silicone on the threads to act as sealant. Allow the
silicone to dry fully.
5. Adhiera el adaptadorde ABS con pestaña a las roscas
expuestas en la parte inferior de la bañera. Use una
pequeña cantidad de silicona sobre las roscas para que
actúe como sellador. Deje secarla silicona por completo.
rubber gasket
lock nut
junta de goma
tuerca de
cierre
6. Cut the appropriate amount of the 1 1/2” ABS to
ensure a proper connection into the P-trap under the

installation to the P-trap.
6. Corte la cantidad apropiada del ABS de 1 1/2” para
garantizar una conexión adecuada en el sifón de
desagüe debajo del suelo. Utilice la pintura base y
cemento del ABS para fijar la instalación al sifón de
desagüe.
7. Fill the tub with water to check for any leaks from
the connections. Verify that the drain is working
properly.
7. Llene la bañera con agua para verificar si existen fugas
en las conexiones. Verifique que el drenaje funcione
correctamente.
p-trap
ABS hub
tting
sifón de
desagüe
accesorio de
adaptador
de ABS
SOLID SURFACE TUB
WITH INTEGRAL DRAIN
BAÑERA DE SUPERFICIE SÓLIDA CON DRENAJE INTEGRADO
SKU: 949183, 949182, 948319, 948320, 950756

51.800.221.3379

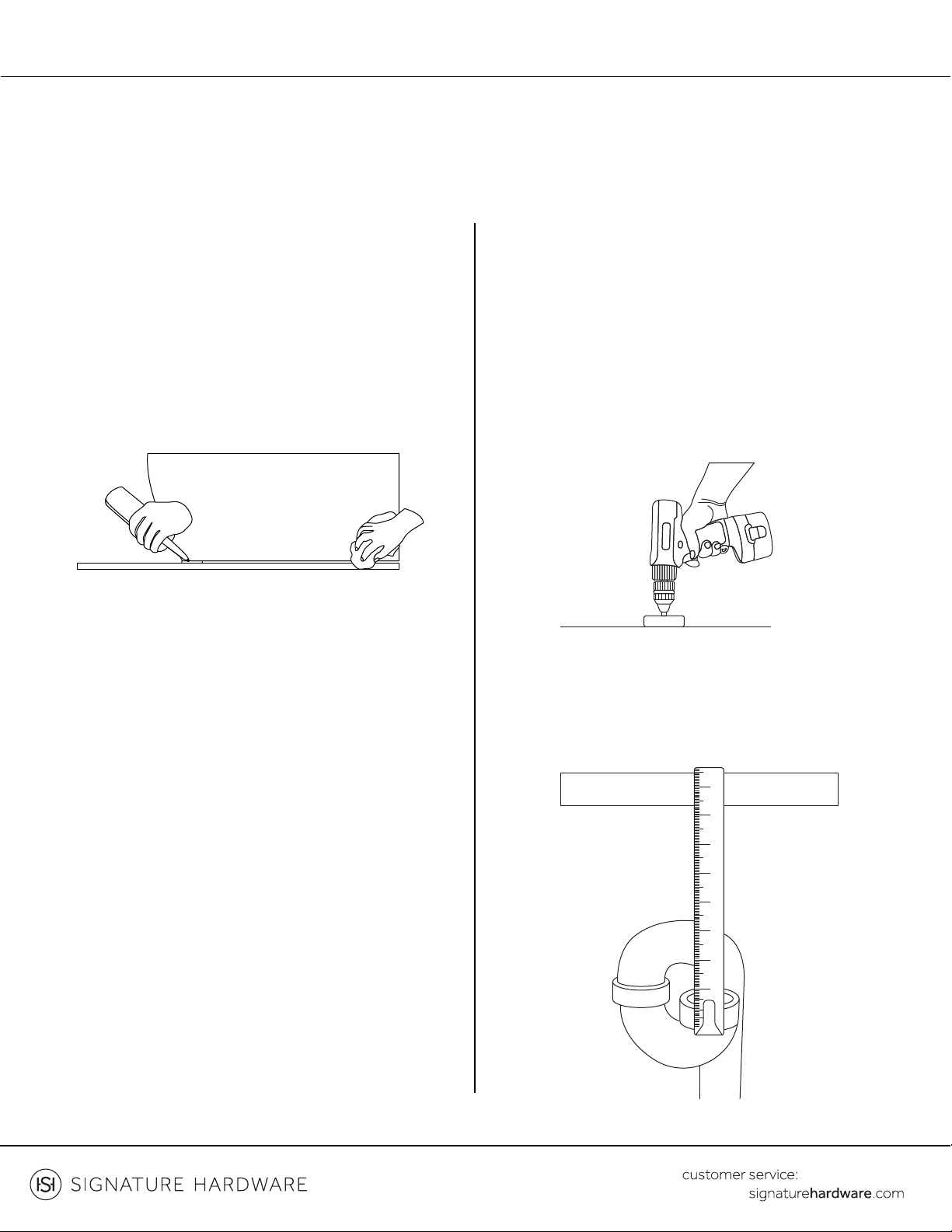

8. Finish your installation by running a bead of neutral
cure silicone sealant around the base of the tub where

damp cloth.
8. Termine su instalación aplicando un reborde de
sellador silicona de curado neutro alrededor de la base de
la bañera, donde se junta con el piso. Limpie el exceso de
sellador con un trapo húmedo.
1. Set the tub in the desired location and mark the

away from the desired installation location so that the
plumbing can be installed.
1. Coloque la bañera en la ubicación deseada y marque la
ubicación del orificio de drenaje en el suelo. Posterior-
mente, mueva la bañera fuera de la ubicación deseada
para la instalación a fin de poder instalar el sistema de
plomería.
INSTALLATION:
WITHOUT UNDERFLOOR ACCESS /
SLAB FLOOR INSTALLATION
INSTALACIÓN:
SIN ACCESO DEBAJO DEL SUELO /
INSTALACIÓN SOBRE LA LOSA
DEL PISO
SOLID SURFACE TUB
WITH INTEGRAL DRAIN
BAÑERA DE SUPERFICIE SÓLIDA CON DRENAJE INTEGRADO
SKU: 949183, 949182, 948319, 948320, 950756

61.800.221.3379
2. Turn bathtub upside down and rest it on a moving
blanket, cardboard, or other soft surface to prevent
scratching the rim. Use caution when turning the
bathtub upside down, as the product may be heavy
and may require assistance to rotate.
2. Voltee la bañera hacia abajo ycolóquela sobre una
manta móvil, cartón o sobre una superficie suave para
evitar rayar el borde. Tenga cuidado cuando voltee la
bañera hacia abajo, ya que el producto puede ser pesado
y podría necesitar ayuda para voltearla.
3. Place a level across the bottom of the tub to represent
floor level. Raise adjustable leveling supports to touch
level. Then, raise the support an additional 1/8" to ensure
the bathtub is supported by the support feet and not by
the tub walls.
3. Coloque un nivelador a lo largo de la parte inferior de la
bañera para representar el nivel del suelo. Eleve los
soportes de nivelado ajustables para tocar el nivel.
Después, eleve el soporte 1/8" más para asegurarse de
que la tina está apoyada en las patas de apoyo y no en las
paredes de la tina.
Moving blanket
Moving blanket
TOP
PARTE
SUPERIOR
BOTTOM
PARTE
INFERIOR
1/8”
Support feet
Patas de apoyo
Tub wall
Pared de
la bañera

adapter onto the drain threads. Use a tape measure to
determine the gap between the bottom of the tub,




height of the tub.
4. Una vez que las patas de apoyo están ajustadas, ajuste
en seco el adaptador de ABS en las roscas del drenaje.
Use una cinta métrica para determinar el espacio entre la
parte inferior de la bañera, comenzando por el borde
interiordel drenaje del adaptador, y el piso. Use el nivel
para simular el piso. La tubería del drenaje debería
extenderse aproximadamente 1” por encima del piso
terminado; sin embargo, esto variará dependiendo de la
altura de la bañera.


5. Recorte la tubería de drenaje de ABS de 1-½" que se
extiende desde el piso a la altura apropiada.
Tape measure
Cinta métrica
ABS
hub adapter
Adaptador
de ABS
SOLID SURFACE TUB
WITH INTEGRAL DRAIN
BAÑERA DE SUPERFICIE SÓLIDA CON DRENAJE INTEGRADO
SKU: 949183, 949182, 948319, 948320, 950756

71.800.221.3379

threads on the bottom of the tub. Use a small amount
of silicone on the threads to act as sealant. Allow the
silicone to dry fully.
6. Adhiera el adaptadorde ABS con pestaña a las roscas
expuestas en la parte inferior de la bañera. Use una
pequeña cantidad de silicona sobre las roscas para que
actúe como sellador. Deje secarla silicona por completo.

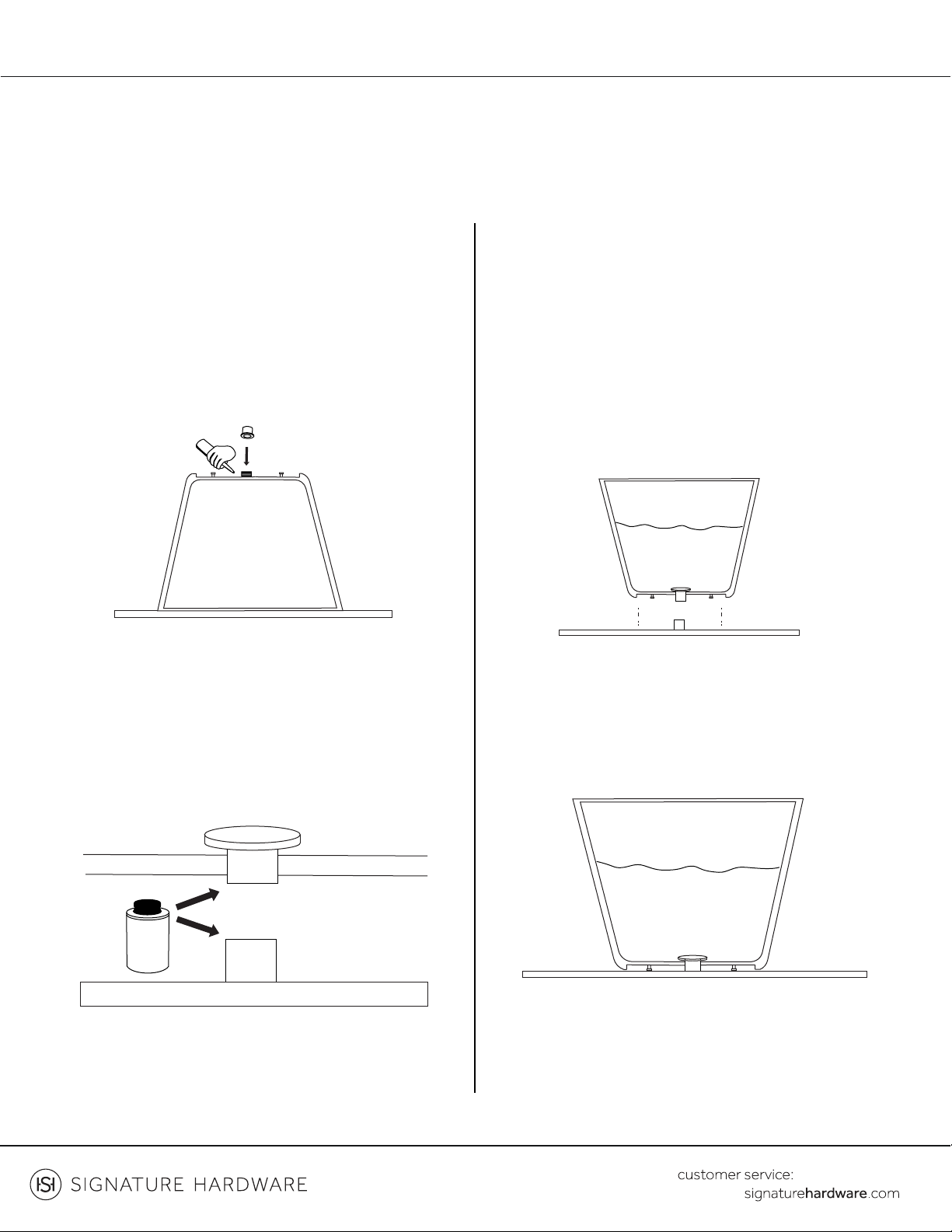

7. Turn the tub to upright position. Then, apply ABS
primer and cement to the female end of hub adapter

7. Voltee la bañera a la posiciónvertical. Después, aplique
la pintura base y el cemento para ABS al extremo hembra
del adaptadory al tubo hembra de la tubería de ABS por
encima del nivel del piso.
8. Center tub directly over ABS rough-in, place tub
onto ABS pipe with twisting motion to ensure proper
adhesion of ABS Cement.
Note: Unscrew the pop up mechanism and drain
cover to get a better view of the male ABS rough-in.
8. Centre el tubo directamente sobre la tubería de ABS,
coloque la bañera sobre el tubo de ABS con un movi-
miento giratorio para garantizar la adhesión correcta del
cemento para ABS.
Nota: Desenrosque el mecanismo accionable y la
cubierta del drenaje para tener una mejorvista de la
instalación de la tubería macho de ABS.
9. Fill the tub with water to check for any leaks from
the connections. Verify that the drain is working
properly.
9. Llene la bañera con agua para verificar si existen fugas
en las conexiones. Verifique que el drenaje funcione
correctamente.
SOLID SURFACE TUB
WITH INTEGRAL DRAIN
BAÑERA DE SUPERFICIE SÓLIDA CON DRENAJE INTEGRADO
SKU: 949183, 949182, 948319, 948320, 950756

81.800.221.3379
10. Finish your installation by running a bead of neutral
cure silicone sealant around the base of the tub where

damp cloth.
10. Termine su instalación aplicando un reborde de
sellador silicona de curado neutro alrededor de la base de
la bañera, donde se junta con el piso. Limpie el exceso de
sellador con un trapo húmedo.

drain will be installed.
1. Perfore un orificio de 4" de diámetro en el subsuelo
donde se instalará el drenaje.
2. Measure the distance from the inside of the p-trap

2. Mida la distancia desde el interior del sifón de desagüe
hasta la parte superior del subsuelo (el sifón no está
incluido).
INSTALLATION
WITH QUICK CONNECT DRAIN
INSTALACIÓN
CON DRENAJE DE CONEXIÓN RÁPIDA
2 3 4 5 6 7 8 9
SOLID SURFACE TUB
WITH INTEGRAL DRAIN
BAÑERA DE SUPERFICIE SÓLIDA CON DRENAJE INTEGRADO
SKU: 949183, 949182, 948319, 948320, 950756

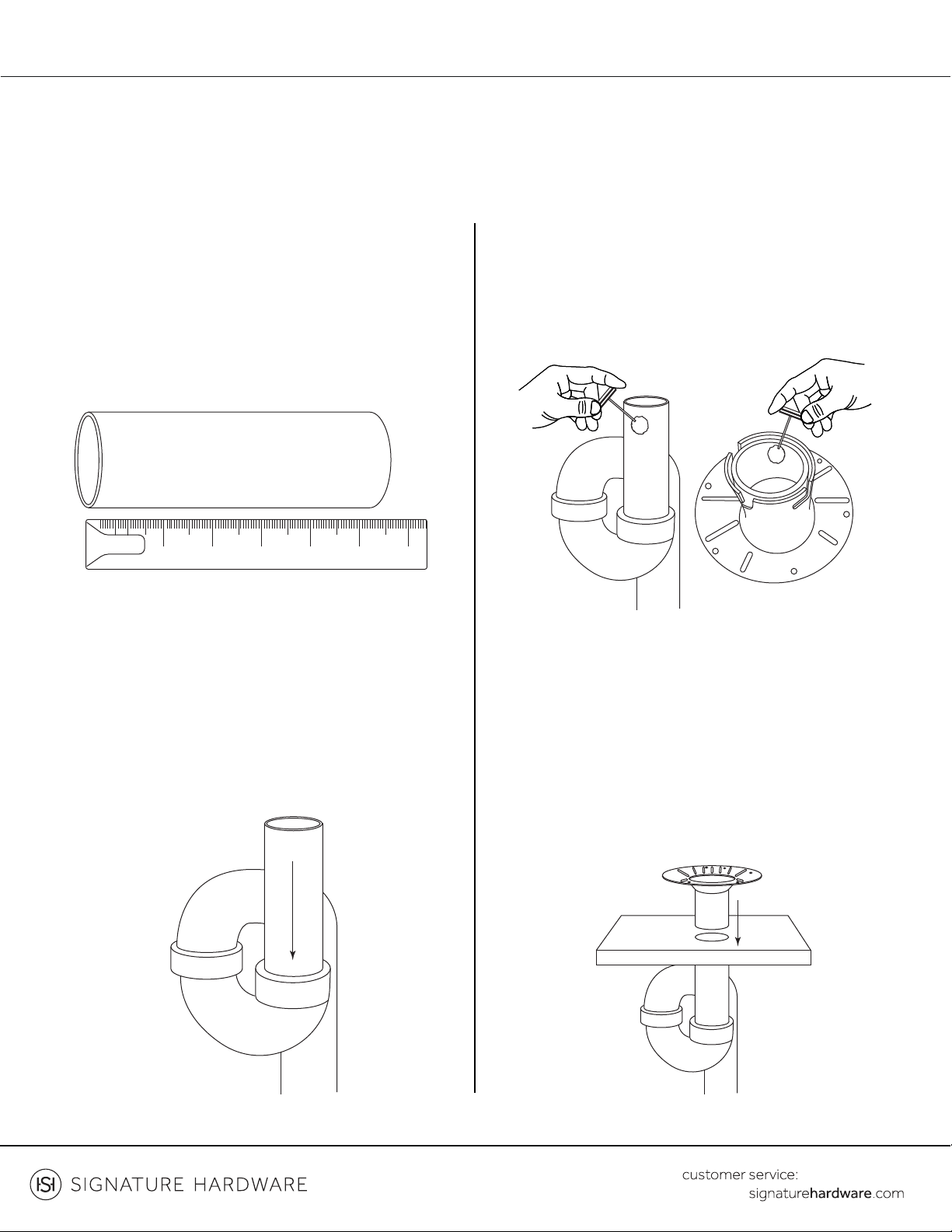

3. Cut the provided 1 ½” ABS pipe 3” shorter than the
-

3. Corte la tubería de ABS incluida de 1 ½" unas 3" más
corta que la distancia entre el suelo y el sifón de desagüe
(la medición se realiza en el paso dos).
4. Apply ABS primer and cement to the outside of the
ABS pipe and to the inside of the p-trap, per manufac-

until cement is bonded.
4. Aplique pintura para ABS y cemento en el exteriorde la
tubería de ABS y en el interior del sifón de desagüe, según
las instrucciones del fabricante. Inserte la tubería
firmemente en el sifón de desagüe hasta que el cemento
se adhiera.
2 3 4 5 6 7
5. Apply ABS primer and cement to the outside of the
ABS pipe and to the inside of the drop-in drain insert.
5. Aplique pintura para ABS y cemento en el exteriorde la
tubería de ABS y en el interior de la pieza del drenaje
embutido.
6. Slide the drop-in drain onto the ABS pipe, using a
twisting motion to ensure proper cement bond, apply
pressure until the cement is fully set. Ensure that the

quickly before cement sets.
6. Deslice el drenaje embutido sobre la tubería de ABS al
hacer un movimiento giratorio para asegurarse de que el
cemento se adhiera correctamente; presione hasta que
el cemento esté totalmente adherido. Asegúrese de que
el borde del drenaje embutido esté alineado con el
subsuelo. Actúe con rapidez antes de que se adhiera el
cemento.
SOLID SURFACE TUB
WITH INTEGRAL DRAIN
BAÑERA DE SUPERFICIE SÓLIDA CON DRENAJE INTEGRADO
SKU: 949183, 949182, 948319, 948320, 950756
91.800.221.3379



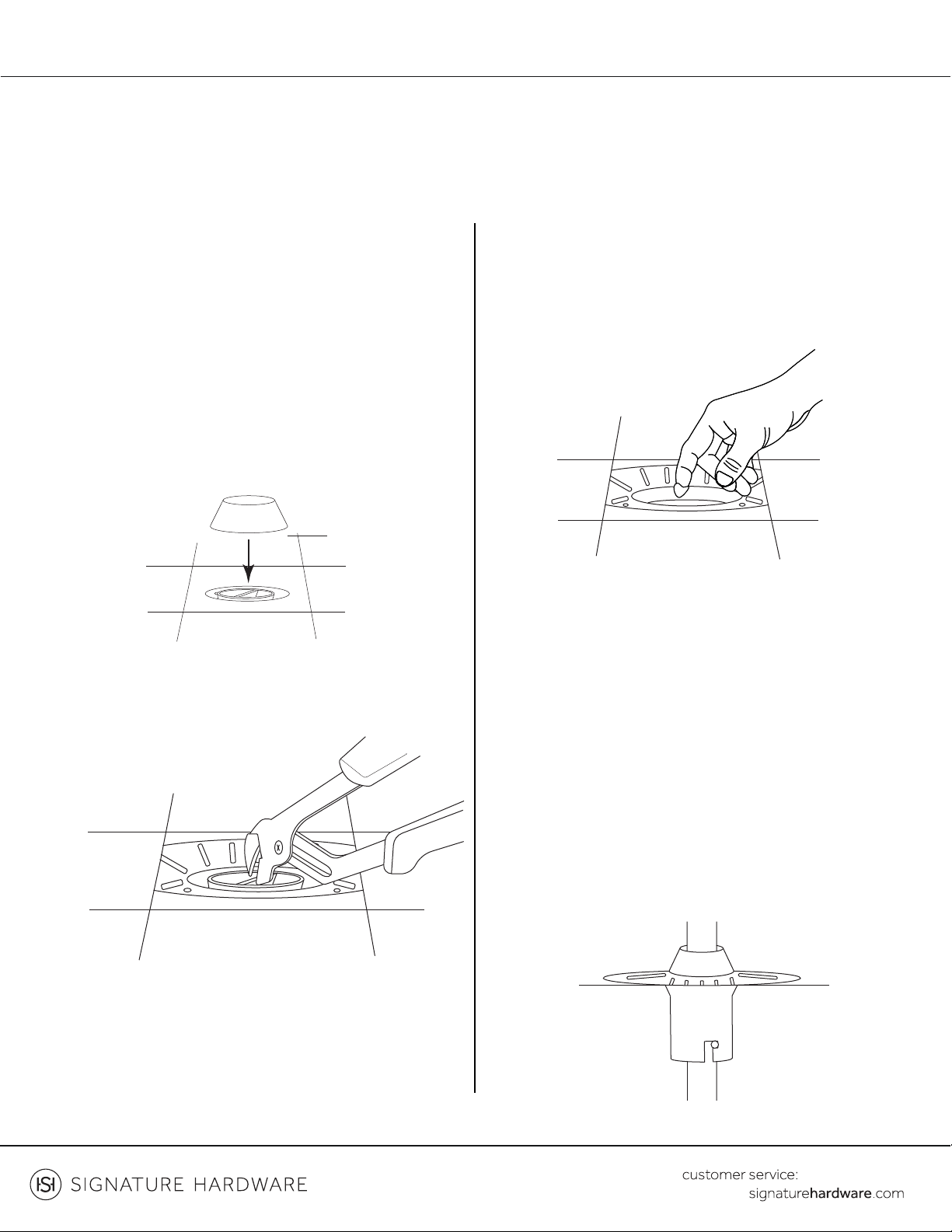

opening around the drain as shown.
Note: If you are installing a decorative tail piece and

2 1/4” diameter wide directly above the drain plug to

7. Instale la superficie del suelo, como azulejos, dejando
una abertura alrededor del drenaje según la imagen.
Nota: Si instala una pieza de inserción decorativa y una
brida de suelo, instale el azulejo y deje una abertura con
un ancho de 2 1/4" de diámetro directamente sobre el
conector del drenaje para asegurarse de que la brida de
suelo cubra el orificio.
8. Remove the drain plug with a pair of long nose pliers.
8. Retire el conector del drenaje con unas pinzas de
punta larga.

brida de piso
9. Once ready for tub installation, apply the provided
lubricant to the rubber portion of the inside of the drain.
9. Una vez que esté listo para instalar la bañera, aplique el
lubricante incluido a la parte de goma del interior del
drenaje.


of the drain and the p-trap will accommodate the tail
piece. Do not cut the brass tail piece that is included
with the drop-in drain kit.
Note:

tub’s drain rather than those provided with the drop-in
drain.
10. Fije la pieza de inserción adecuada al desagüe y al
rebosadero. Asegúrese de que la medida entre la base
del drenaje y el sifón de desagüe se ajuste a la pieza de
inserción. No corte la pieza de inserción de bronce
que está incluida con el kit de drenaje embutido.
Nota: Si instala una bañera no empotrada con un drenaje
expuesto y rebosadero, utilice la pieza de inserción
incluida con el drenaje de la bañera en lugar de las
incluidas con el drenaje embutido.
SOLID SURFACE TUB
WITH INTEGRAL DRAIN
BAÑERA DE SUPERFICIE SÓLIDA CON DRENAJE INTEGRADO
SKU: 949183, 949182, 948319, 948320, 950756
10 1.800.221.3379

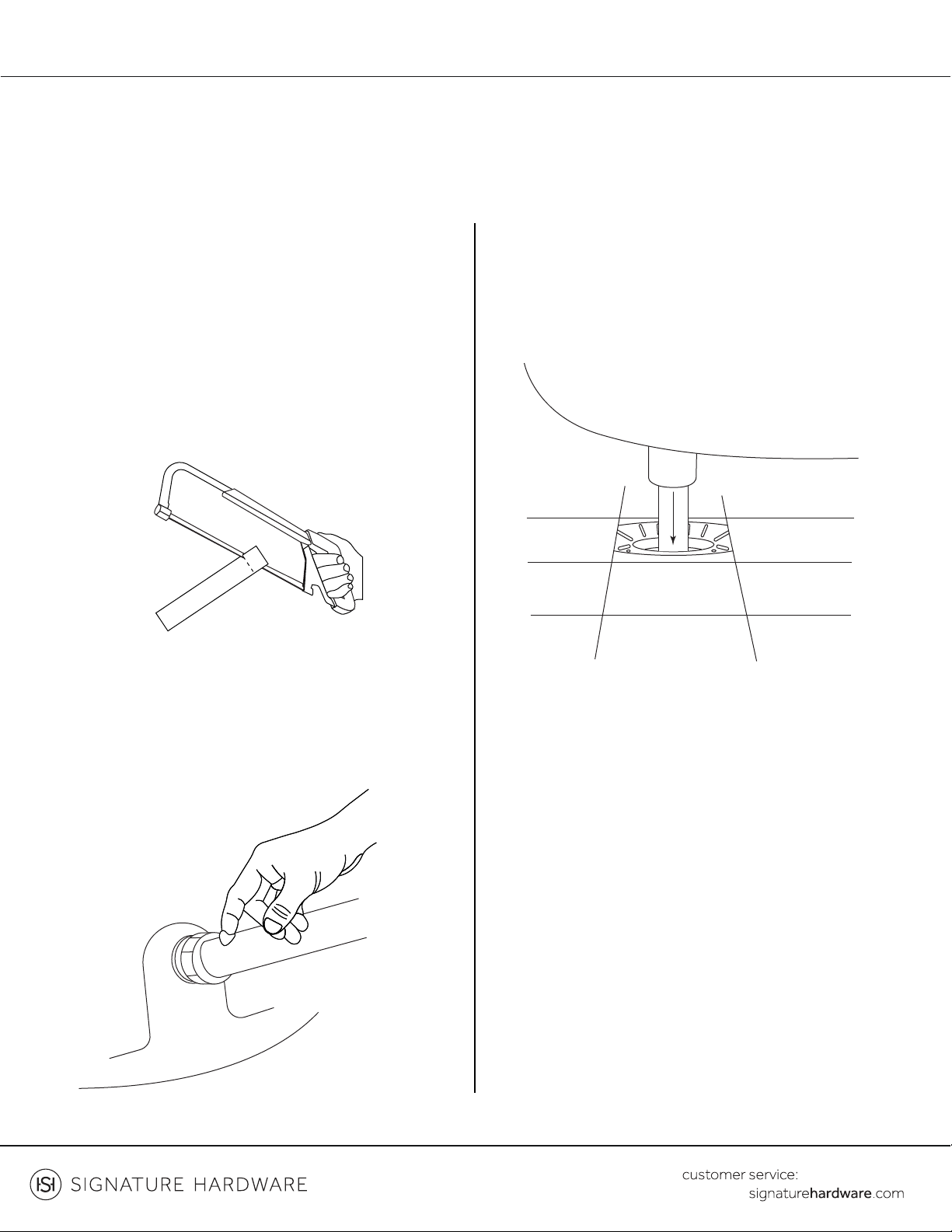

11. Optional: If installing a separately purchased tail

piece to length by measuring from tub drain connec-


11. Opcional: Si instala una brida de suelo y una pieza de
inserción que adquirió por separado, miday corte la pieza
de inserción de 12" en la longitud que obtenga al medir
desde la conexión del drenaje de la bañera. Asegúrese de
que la medida sobrepase 2" la parte inferior del accesorio
de drenaje embutido.
12. Apply the provided lubricant to the entire tail piece
being used. Position the bathtub so that the tail piece
is in line with the drop-in drain.
12. Aplique el lubricante incluido a toda la pieza de
inserción que se utiliza. Coloque la bañera de manera tal
que la pieza de inserción esté alineada con el drenaje
embutido.
13. With caution, slowly drop the tub into position,
inserting the tail piece into the drop-in drain.
13. Coloque con cuidado la bañera en su posición, al
insertarla pieza de inserción en el drenaje embutido.
SOLID SURFACE TUB
WITH INTEGRAL DRAIN
BAÑERA DE SUPERFICIE SÓLIDA CON DRENAJE INTEGRADO
SKU: 949183, 949182, 948319, 948320, 950756
11 1.800.221.3379

CLEANING AND MAINTENANCE
LIMPIEZA Y MANTENIMIENTO
SOLID SURFACE TUBS
Solid Surface has a nonporous surface that makes it
resistant to stains, scratches and discoloration. To
maintain the condition of your new solid surface tub,
simply wipe the surface with a dry, soft cloth after

warm water. For a more thorough cleaning, be sure to
use a mild cleaner such as a gentle dish soap. Avoid
any products that contain abrasives, acids, or ammo-
nia.
BAÑERAS DE SUPERFICIE SÓLIDA
La resina tiene una superficie no porosa que la hace
resistente a manchas, rayaduras y decoloración. Para
conservarla condición de su nueva bañera de resina,
simplemente limpie la superificie con un paño seco y
suave después de cada uso. La mayor parte de la
suciedad y el polvo se quitarán con agua limpiay tibia.
Para una limpieza más profunda, asegúrese de utilizar un
limpiador ligero como jabón suave para platos. Evite los
productos que contengan abrasivos, ácidos o amoniaco.
SCRATCH REMOVAL
1. Use warm water to remove dirt and dust from
the surface.
2. Using wet #400 sandpaper, gently sand the
damaged area in the direction parallel to the scratch.
Keep the area being sanded as close to the scratch as

while sanding. Re-wet the sandpaper as needed.
3. Follow with #600 sandpaper, duplicating the
sanding method used in step 2 until the scratch is
completely removed.
4. Dry with a towel.
-
-

or drill attachment. Repeat this process as many times
as necessary until damaged area is blended with the

CÓMO ELIMINAR RAYONES
1. Utilice agua tibia para eliminar la suciedad y el polvo de
la superficie.
2. Use papel de lija #400 húmedo, para lijar suavemente
el área dañada en la dirección paralela a la rayadura.
Mantenga el área que está lijando lo más cerca posible
del rayón. Evite presionar en exceso o realizar movimien-
tos circulares mientras está lijando. Si es necesario,
vuelva a humedecer el papel de lija.
3. Continúe con papel de lija #600, duplicando el
método de lijado utilizado en el paso 2 hasta remover
completamente el rayón.
4. Seque con una toalla.
5. Aplique una pequeña cantidad de cera acrílica (cera
para automóvil) de acuerdo con las instrucciones del
fabricante. Pula la superficie para que brille, utilizando un
paño pulidor o un accesorio del taladro. Repita este
proceso tantasveces como sea necesario hasta que el
área dañada se mezcle con el acabado de la bañera.
SOLID SURFACE TUB
WITH INTEGRAL DRAIN
BAÑERA DE SUPERFICIE SÓLIDA CON DRENAJE INTEGRADO
SKU: 949183, 949182, 948319, 948320, 950756
12 1.800.221.3379
