SOLID SURFACE TUB WITH INTEGRAL DRAIN
BAÑERA DE SUPERFICIE SÓLIDA CON DRENAJE INTEGRADO
SKU: 948319 | 948320 | 948699 | 948700
REVISED 8/19/19
CODES: SHGIFS6730 | SHDOFS6731 | SHCRFSR6632 | SHINFSR6631
GETTING STARTEDBEFORE YOU BEGIN
We recommend consulting a professional if you are
unfamiliar with installing plumbing fixtures. Signature
Hardware accepts no liability for any damage to the
bathtub, plumbing, floor, walls, or for personal injury
during installation.
Observe all local plumbing and building codes.
Unpack and inspect the product for shipping
damage. If any damage is found, contact our
Customer Relations team at 1-800-221-3379.
Ensure that you have gathered all the required
materials that are needed for the installation.
Ensure that your bathroom floor is adequately
supported, and the finished floor is level.
Keep the plumbing connections around the tub
easily accessible for any future maintenance that
may be necessary.

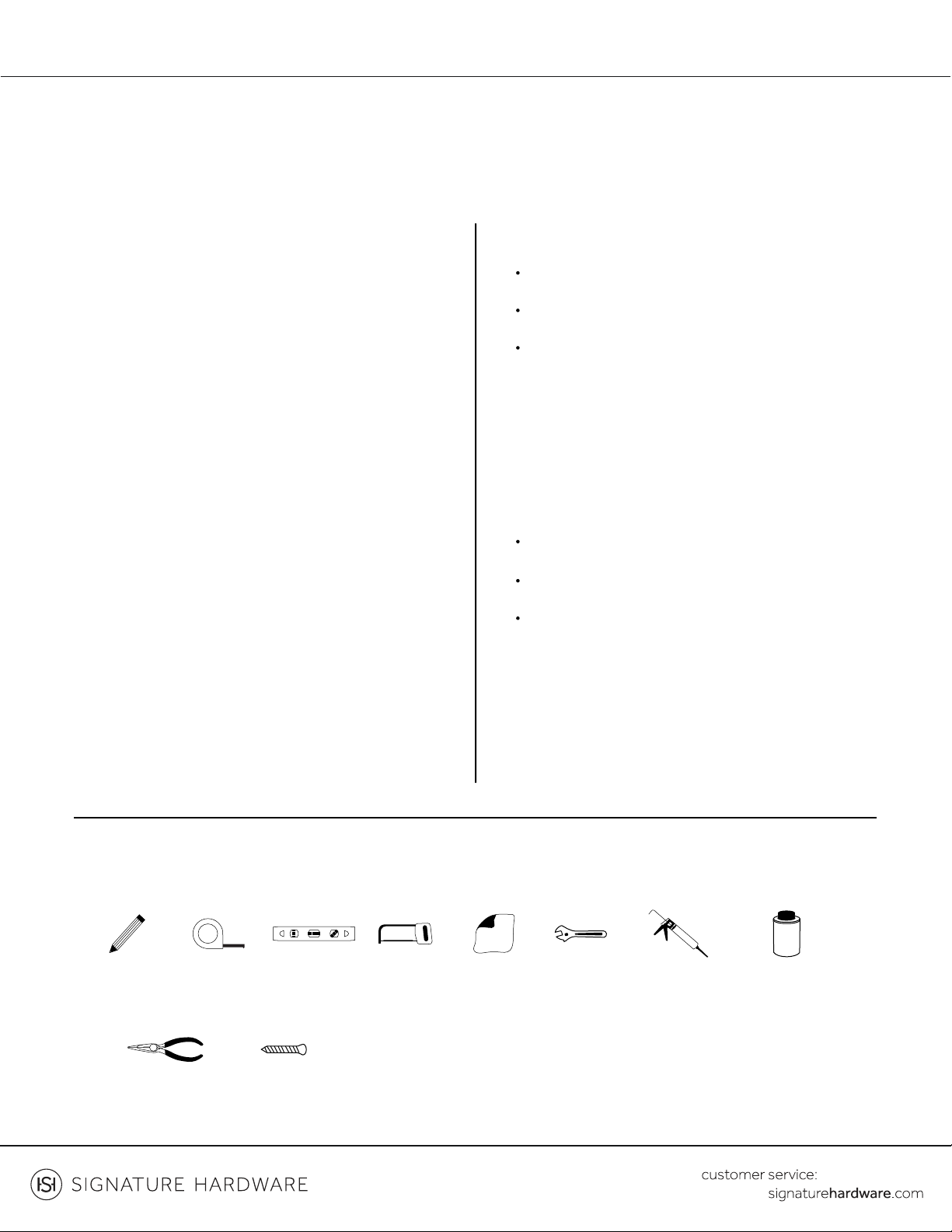

TOOLS AND MATERIALS:
HERRAMIENTAS Y MATERIALES:
Adjustable
Wrench
Llave
ajustable
ANTES DE COMENZAR
Le recomendamos que consulte a un profesional si no
sabe cómo instalar accesorios de plomería. Signature
Hardware no asume ninguna responsabilidad con
respecto a los daños causados a la tina, sistema de
plomería, paredes, ni por daños personales que
ocurran durante la instalación.
Cumpla con todas las normas locales de plomería y
construcción.
Retire el empaque y verifique el grifo para ver si se
produjeron daños durante el envío. Si encuentra algún
daño, comuníquese con nuestro equipo de Servicio al
cliente al 1-800-221-3379.
CÓMO COMENZAR
Asegúrese de haber reunido todos los materiales
necesarios para la instalación.
Asegúrese de que el suelo del baño tenga el apoyo
adecuado, y que el suelo terminado esté nivelado.
Conserve las conexiones del sistema de plomería
cerca de la bañera y con fácil acceso en caso de que en
el futuro sea necesario darle mantenimiento.
IMPORTANT: If you purchased your tub with a Quick
Connect Drop-In Drain Kit, make sure to reference
page 8 throughout your installation.
IMPORTANTE: Si compró su bañera con un kit de drenaje
embutido de conexión rápida, consulte la página 8
durante el proceso de instalación.
*Long-nose Pliers
Pinzas de punta Tornillos de
1-3/4" (x5)
*1-3/4” Screws
(x5)
*Additional Tools and Materials for Quick Connect Drop-In Drain
*Herramientas y materiales adicionales para drenaje embutido de conexión rápida
Pencil
Lápiz
Tape Measure
Cinta métrica
Level
Nivelador
Metal Blade
Hacksaw
Sierra para
metales
Damp Cloth
Paño húmedo
Silicone Sealant
(100% Neutral
Cure)
Sellador de
silicona (100%
curado neutro)
PVC Primer
and Cement
Pintura para
PVC y cemento

21.800.221.3379
INSTALLATION
WITH UNDERFLOOR ACCESS
INSTALACIÓN
CON ACCESO DEBAJO DEL SUELO
PLANNING
PLANIFICACIÓN
1. Set the tub in the desired location and mark the
drain hole location on the floor. Then, move the tub
away from the desired installation location so that the
plumbing can be installed.
1. Coloque la bañera en la ubicación deseada y marque la
ubicación del orificio de drenaje en el suelo.
Posteriormente, mueva la bañera fuera de la ubicación
deseada para la instalación a fin de poder instalar el
sistema de plomería.
2. Turn bathtub upside down and rest it on a moving
blanket, cardboard, or other soft surface to prevent
scratching the rim. Use caution when turning the
bathtub upside down, as the product may be heavy
and may require assistance to rotate.
2. Voltee la bañera hacia abajo y colóquela sobre una
manta móvil, cartón o sobre una superficie suave para
evitar rayar el borde. Tenga cuidado cuando voltee la
bañera hacia abajo, ya que el producto puede ser pesado
y podría necesitar de ayuda para voltearla.
Use the tub’s PDF specification sheet as a reference
when planning your layout. The specification sheet
can be found and downloaded from the product page
on our website.
Because the tub specification
measurements are approximate and slight variations
may occur, we highly recommend performing any
rough-in procedures with the faucet on site. For
rough-in information, go to the appropriate drain
installation section.
Utilice como referencia la hoja de especificaciones en
formato PDF de la bañera al momento de planificar su
distribución. Las hojas de especificaciones se puede
encontrary descargar desde la página de productos en
nuestro sitio web.
Debido a que las medidas indicadas
de la bañera son aproximadas y pueden ocurrirpequeñas
variaciones, recomendamos realizar procedimientos de
instalaciones de tubería con el grifo en el sitio. Para
obtener información, consulte la sección correspondi-
ente sobre cómo instalarel drenaje.
SOLID SURFACE TUB WITH INTEGRAL DRAIN
BAÑERA DE SUPERFICIE SÓLIDA CON DRENAJE INTEGRADO
SKU: 948319 | 948320 | 948699 | 948700

31.800.221.3379
SOLID SURFACE TUB WITH INTEGRAL DRAIN
BAÑERA DE SUPERFICIE SÓLIDA CON DRENAJE INTEGRADO
SKU: 948319 | 948320 | 948699 | 948700
4. Your resin tub will come with a drain installed.
4. Su bañera de resina vendrá con un drenaje instalado.
5. Attach the flanged PVC hub adapter to the exposed
threads on the bottom of the tub. Use a small amount
of silicone on the threads to act as sealant. Allow the
silicone to dry fully.
5. Adhiera el adaptador de PVC con pestaña a las roscas
expuestas en la parte inferiorde la bañera. Use una
pequeña cantidad de silicona sobre las roscas para que
actúe como sellador. Deje secar la silicona por completo.
3. Place a level across the bottom of the tub to
represent floor level. Raise adjustable leveling
supports to touch level. Then, raise the support an
additional 1/8" to ensure the bathtub is supported by
the support feet and not by the tub walls.
3. Coloque un nivelador a lo largo de la parte inferior de la
bañera para representar el nivel del suelo. Eleve los
soportes de nivelado ajustables para tocarel nivel.
Después, eleve el soporte 1/8" más para asegurarse de
que la tina está apoyada en las patas de apoyo y no en las
paredes de la tina.
bottom
parte inferior
top
parte superior
1/8”
support feet
tub wall
patas de apoyopared de
la bañera
rubber gasket
lock nut
junta de goma
tuerca de
cierre

41.800.221.3379
SOLID SURFACE TUB WITH INTEGRAL DRAIN
BAÑERA DE SUPERFICIE SÓLIDA CON DRENAJE INTEGRADO
SKU: 948319 | 948320 | 948699 | 948700
8. Finish your installation by running a bead of neutral
cure silicone sealant around the base of the tub where
it meets the floor. Wipe away any excess sealant with a
damp cloth.
8. Termine su instalación aplicando un reborde de
sellador silicona de curado neutro alrededorde la base de
la bañera, donde se junta con el piso. Limpie el exceso de
sellador con un trapo húmedo.
6. Cut the appropriate amount of the 1 1/2” PVC to
ensure a proper connection into the P-trap under the
floor. Use the PVC primer and cement to secure the
installation to the P-trap.
6. Corte la cantidad apropiada del PVC de 1 1/2” PVC
para garantizar una conexión adecuada en el sifón de
desagüe debajo del suelo. Utilice la pintura base y
cemento del PVC para fijar la instalación al sifón de
desagüe.
7. Fill the tub with water to check for any leaks from
the connections. Verify that the drain is working
properly.
7. Llene la bañera con agua para verificar si existen fugas
en las conexiones. Verifique que el drenaje funcione
correctamente.
p-trap
pvc hub
dapter fitting
sifón de
desagüe
accesorio de
adaptador
de PVC

51.800.221.3379
SOLID SURFACE TUB WITH INTEGRAL DRAIN
BAÑERA DE SUPERFICIE SÓLIDA CON DRENAJE INTEGRADO
SKU: 948319 | 948320 | 948699 | 948700
2. Turn bathtub upside down and rest it on a moving
blanket, cardboard, or other soft surface to prevent
scratching the rim. Use caution when turning the
bathtub upside down, as the product may be heavy
and may require assistance to rotate.
2. Voltee la bañera hacia abajo y colóquela sobre una
manta móvil, cartón o sobre una superficie suave para
evitar rayar el borde. Tenga cuidado cuando voltee la
bañera hacia abajo, ya que el producto puede ser pesado
y podría necesitar ayuda para voltearla.
3. Place a level across the bottom of the tub to represent
floor level. Raise adjustable leveling supports to touch
level. Then, raise the support an additional 1/8" to ensure
the bathtub is supported by the support feet and not by
the tub walls.
3. Coloque un nivelador a lo largo de la parte inferior de la
bañera para representar el nivel del suelo. Eleve los
soportes de nivelado ajustables para tocarel nivel.
Después, eleve el soporte 1/8" más para asegurarse de
que la tina está apoyada en las patas de apoyo y no en las
paredes de la tina.
1. Set the tub in the desired location and mark the
drain hole location on the floor. Then, move the tub
away from the desired installation location so that the
plumbing can be installed.
1. Coloque la bañera en la ubicación deseada y marque la
ubicación del orificio de drenaje en el suelo. Posterior-
mente, mueva la bañera fuera de la ubicación deseada
para la instalación a fin de poder instalar el sistema de
plomería.
INSTALLATION:
WITHOUT UNDERFLOOR ACCESS /
SLAB FLOOR INSTALLATION
INSTALACIÓN:
SIN ACCESO DEBAJO DEL SUELO /
INSTALACIÓN SOBRE LA LOSA
DEL PISO
Moving blanket
Moving blanket
TOP
PARTE
SUPERIOR
BOTTOM
PARTE
INFERIOR
1/8”
Support feet
Patas de apoyo
Tub wall
Pared de
la bañera

61.800.221.3379
SOLID SURFACE TUB WITH INTEGRAL DRAIN
BAÑERA DE SUPERFICIE SÓLIDA CON DRENAJE INTEGRADO
SKU: 948319 | 948320 | 948699 | 948700

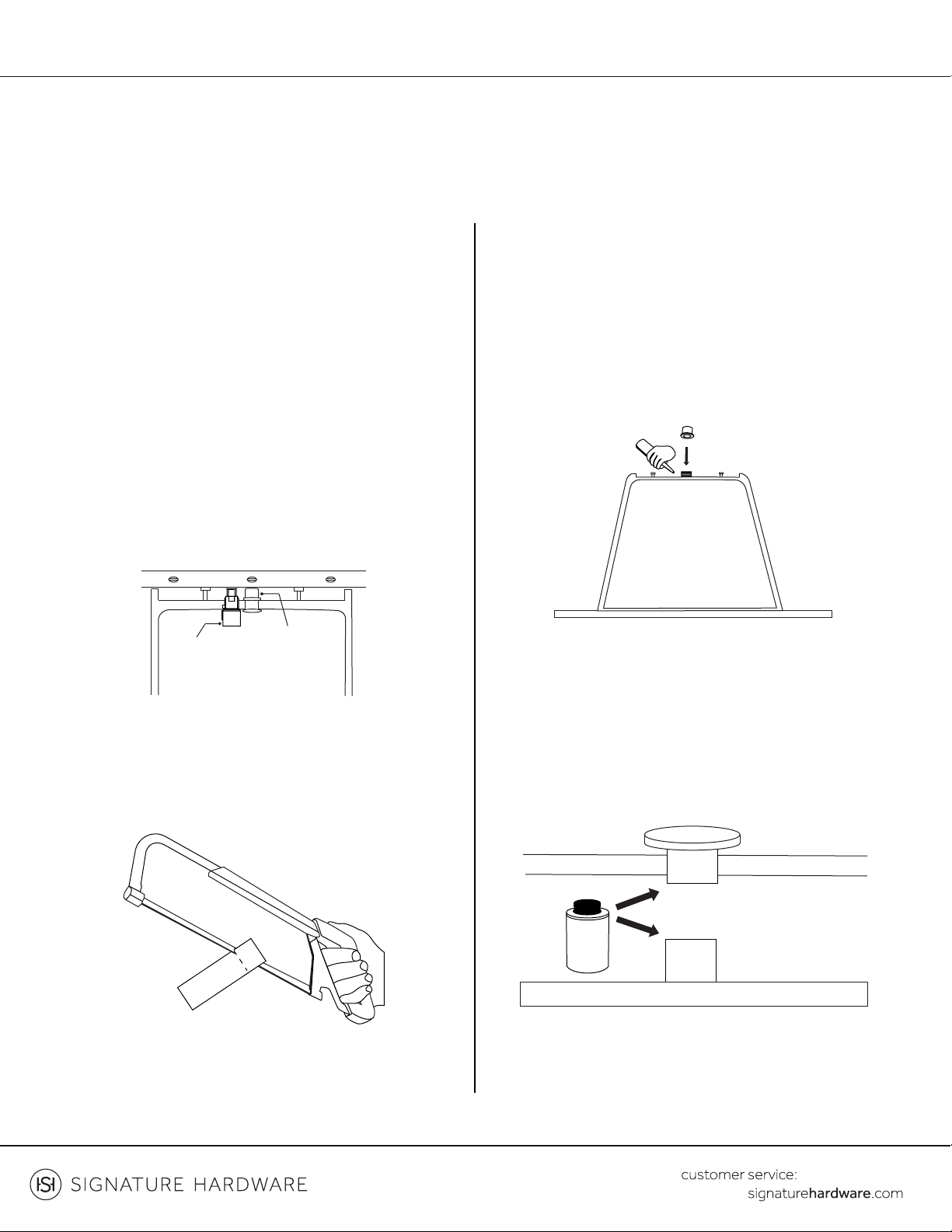

6. Attach the flanged PVC hub adapter to the exposed
threads on the bottom of the tub. Use a small amount
of silicone on the threads to act as sealant. Allow the
silicone to dry fully.
6. Adhiera el adaptador de PVC con pestaña a las roscas
expuestas en la parte inferiorde la bañera. Use una
pequeña cantidad de silicona sobre las roscas para que
actúe como sellador. Deje secar la silicona por completo.
7. Turn the tub to upright position. Then, apply PVC
primer and cement to the female end of hub adapter
and to male PVC pipe rough-in above floor level.
7. Voltee la bañera a la posición vertical. Después, aplique
la pintura base y el cemento para PVC al extremo hembra
del adaptadory al tubo hembra de la tubería de PVC por
encima del nivel del piso.
4. Once support feet are adjusted, dry fit the PVC hub
adapter onto the drain threads. Use a tape measure to
determine the gap between the bottom of the tub,
starting at the drain inside flange of the hub adapter,
and the floor. Use the level to simulate the floor. The
drain pipe should extend approximately 1” above the
finished floor; however, this will vary depending on the
height of the tub.
4. Una vez que las patas de apoyo están ajustadas,
ajuste en seco el adaptador de PVC en las roscas del
drenaje. Use una cinta métrica para determinar el
espacio entre la parte inferior de la bañera, comenzando
por el borde interior del drenaje del adaptador, y el piso.
Use el nivel para simular el piso. La tubería del drenaje
debería extenderse aproximadamente 1” por encima del
piso terminado; sin embargo, esto variará dependiendo
de la altura de la bañera.
5. Trim the 1½" PVC drain pipe extending from the
floor to the appropriate length.
5. Recorte la tubería de drenaje de PVC de 1-½" que se
extiende desde el piso a la altura apropiada.
Tape measure
Cinta métrica
PVC
hub adapter
Adaptador
de PVC

71.800.221.3379
SOLID SURFACE TUB WITH INTEGRAL DRAIN
BAÑERA DE SUPERFICIE SÓLIDA CON DRENAJE INTEGRADO
SKU: 948319 | 948320 | 948699 | 948700
10. Finish your installation by running a bead of neutral
cure silicone sealant around the base of the tub where
it meets the floor. Wipe away any excess sealant with a
damp cloth.
10. Termine su instalación aplicando un reborde de
sellador silicona de curado neutro alrededorde la base de
la bañera, donde se junta con el piso. Limpie el exceso de
sellador con un trapo húmedo.
8. Center tub directly over PVC rough-in, place tub
onto PVC pipe with twisting motion to ensure proper
adhesion of PVC Cement.
Note: Unscrew the pop up mechanism and drain
cover to get a better view of the male PVC rough-in.
8. Centre el tubo directamente sobre la tubería de PVC,
coloque la bañera sobre el tubo de PVC con un movi-
miento giratorio para garantizar la adhesión correcta del
cemento para PVC.
Nota: Desenrosque el mecanismo accionable y la
cubierta del drenaje para tener una mejor vista de la
instalación de la tubería macho de PVC.
9. Fill the tub with water to check for any leaks from
the connections. Verify that the drain is working
properly.
9. Llene la bañera con agua para verificar si existen fugas
en las conexiones. Verifique que el drenaje funcione
correctamente.

81.800.221.3379
SOLID SURFACE TUB WITH INTEGRAL DRAIN
BAÑERA DE SUPERFICIE SÓLIDA CON DRENAJE INTEGRADO
SKU: 948319 | 948320 | 948699 | 948700

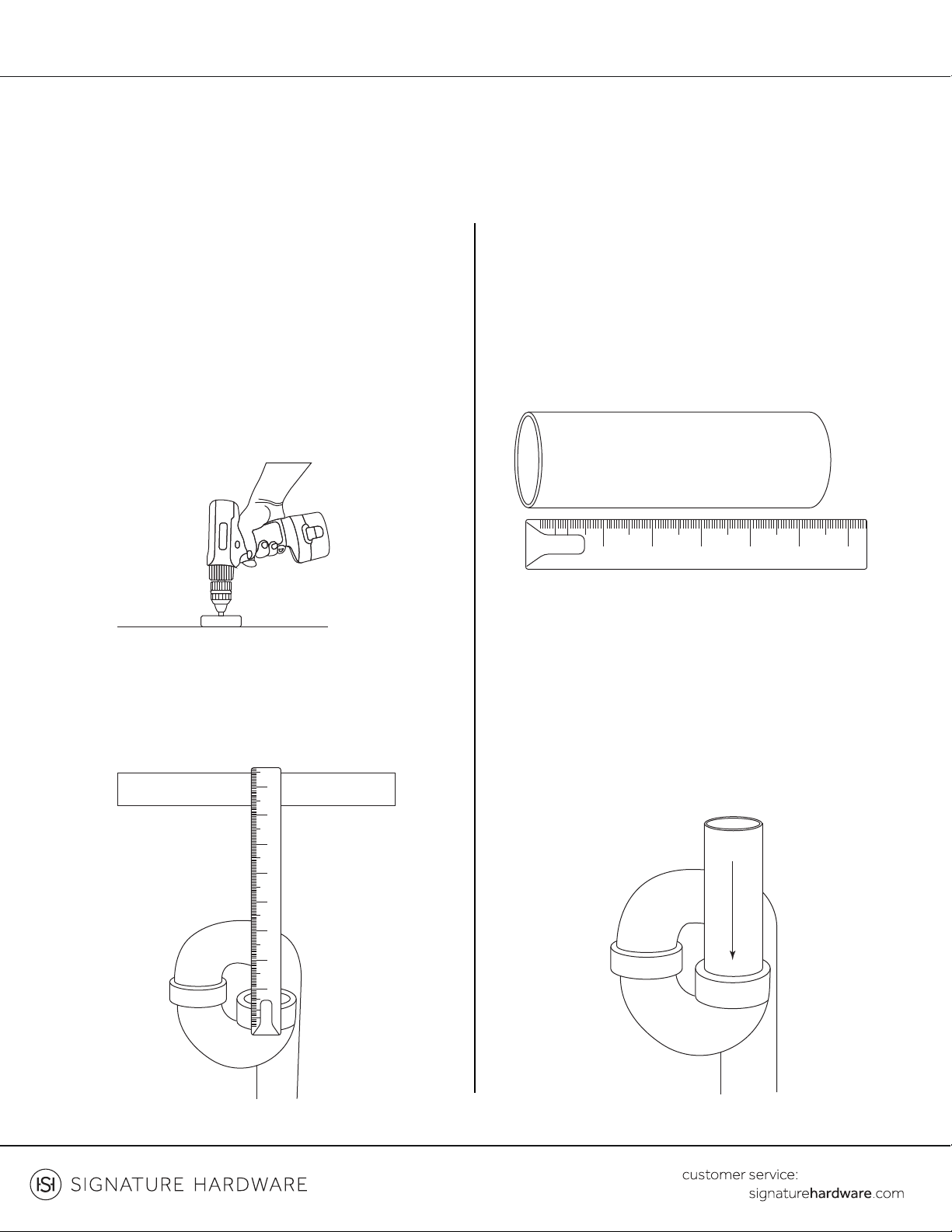

3. Cut the provided 1 ½” PVC pipe 3” shorter than the
distance between the floor and the p-trap (measure-
ment taken in step two).
3. Corte la tubería de PVC incluida de 1 ½" unas 3" más
corta que la distancia entre el suelo y el sifón de desagüe
(la medición se realiza en el paso dos).
4. Apply PVC primer and cement to the outside of the
PVC pipe and to the inside of the p-trap, per manufac-
turer instructions. Insert the pipe firmly into the p-trap
until cement is bonded.
4. Aplique pintura para PVC y cemento en el exterior de la
tubería de PVC y en el interior del sifón de desagüe,
según las instrucciones del fabricante. Inserte la tubería
firmemente en el sifón de desagüe hasta que el cemento
se adhiera.
1. Drill a 4” diameter hole in the sub floor where the
drain will be installed.
1. Perfore un orificio de 4" de diámetro en el subsuelo
donde se instalará el drenaje.
2. Measure the distance from the inside of the p-trap
to the top of the sub floor (p-trap not included).
2. Mida la distancia desde el interior del sifón de desagüe
hasta la parte superior del subsuelo (el sifón no está
incluido).
INSTALLATION
WITH QUICK CONNECT DRAIN
INSTALACIÓN
CON DRENAJE DE CONEXIÓN RÁPIDA
2 3 4 5 6 7 8 9
2 3 4 5 6 7

91.800.221.3379
SOLID SURFACE TUB WITH INTEGRAL DRAIN
BAÑERA DE SUPERFICIE SÓLIDA CON DRENAJE INTEGRADO
SKU: 948319 | 948320 | 948699 | 948700
7. Install the flooring surface, such as tile, leaving an
opening around the drain as shown.
Note: If you are installing a decorative tail piece and
floor flange, install the tile and leave an opening that is
2 1/4” diameter wide directly above the drain plug to
ensure the floor flange covers the hole.
7. Instale la superficie del suelo, como azulejos, dejando
una abertura alrededordel drenaje según la imagen.
Nota: Si instala una pieza de inserción decorativa y una
brida de suelo, instale el azulejo y deje una abertura con
un ancho de 2 1/4" de diámetro directamente sobre el
conector del drenaje para asegurarse de que la brida de
suelo cubra el orificio.
5. Apply PVC primer and cement to the outside of the
PVC pipe and to the inside of the drop-in drain insert.
5. Aplique pintura para PVC y cemento en el exterior de
la tubería de PVC y en el interior de la pieza del drenaje
embutido.
6. Slide the drop-in drain onto the PVC pipe, using a
twisting motion to ensure proper cement bond, apply
pressure until the cement is fully set. Ensure that the
rim of the drop-in drain sits flush on the sub floor. Act
quickly before cement sets.
6. Deslice el drenaje embutido sobre la tubería de PVC al
hacer un movimiento giratorio para asegurarse de que el
cemento se adhiera correctamente; presione hasta que
el cemento esté totalmente adherido. Asegúrese de que
el borde del drenaje embutido esté alineado con el
subsuelo. Actúe con rapidez antes de que se adhiera el
cemento.
8. Remove the drain plug with a pair of long nose pliers.
8. Retire el conector del drenaje con unas pinzas de
punta larga.
Floor flange
brida de piso
L

10 1.800.221.3379
SOLID SURFACE TUB WITH INTEGRAL DRAIN
BAÑERA DE SUPERFICIE SÓLIDA CON DRENAJE INTEGRADO
SKU: 948319 | 948320 | 948699 | 948700
11. Optional: If installing a separately purchased tail
piece and floor flange, measure and cut the 12” tail
piece to length by measuring from tub drain connec-
tion. Make sure the measurement extends 2” past the
bottom of the drop-in drain fitting.
11. Opcional: Si instala una brida de suelo y una pieza de
inserción que adquirió por separado, mida y corte la pieza
de inserción de 12" en la longitud que obtenga al medir
desde la conexión del drenaje de la bañera. Asegúrese de
que la medida sobrepase 2" la parte inferior del accesorio
de drenaje embutido.
9. Once ready for tub installation, apply the provided
lubricant to the rubber portion of the inside of the drain.
9. Una vez que esté listo para instalar la bañera, aplique el
lubricante incluido a la parte de goma del interior del
drenaje.
10. Affix the appropriate tail piece to the waste and
overflow. Ensure the measurement between the base
of the drain and the p-trap will accommodate the tail
piece. Do not cut the brass tail piece that is included
with the drop-in drain kit.
Note: If installing a freestanding tub with an exposed
drain and overflow, use the tail piece provided with the
tub’s drain rather than those provided with the drop-in
drain.
10. Fije la pieza de inserción adecuada al desagüe y al
rebosadero. Asegúrese de que la medida entre la base
del drenaje y el sifón de desagüe se ajuste a la pieza de
inserción. No corte la pieza de inserción de bronce
que está incluida con el kit de drenaje embutido.
Nota: Si instala una bañera no empotrada con un
drenaje expuesto y rebosadero, utilice la pieza de
inserción incluida con el drenaje de la bañera en lugar de
las incluidas con el drenaje embutido.
12. Apply the provided lubricant to the entire tail piece
being used. Position the bathtub so that the tail piece
is in line with the drop-in drain.
12. Aplique el lubricante incluido a toda la pieza de
inserción que se utiliza. Coloque la bañera de manera tal
que la pieza de inserción esté alineada con el drenaje
embutido.

11 1.800.221.3379
SOLID SURFACE TUB WITH INTEGRAL DRAIN
BAÑERA DE SUPERFICIE SÓLIDA CON DRENAJE INTEGRADO
SKU: 948319 | 948320 | 948699 | 948700
13. With caution, slowly drop the tub into position,
inserting the tail piece into the drop-in drain.
13. Coloque con cuidado la bañera en su posición, al
insertarla pieza de inserción en el drenaje embutido.
CLEANING AND MAINTENANCE
LIMPIEZA Y MANTENIMIENTO
SOLID SURFACE TUBS
Solid Surface has a nonporous surface that makes it
resistant to stains, scratches and discoloration. To
maintain the condition of your new solid surface tub,
simply wipe the surface with a dry, soft cloth after
each use. Most dirt and dust will wash off with clean,
warm water. For a more thorough cleaning, be sure to
use a mild cleaner such as a gentle dish soap. Avoid
any products that contain abrasives, acids, or ammo-
nia.
BAÑERAS DE SUPERFICIE SÓLIDA
La resina tiene una superficie no porosa que la hace
resistente a manchas, rayaduras y decoloración. Para
conservar la condición de su nueva bañera de resina,
simplemente limpie la superificie con un paño seco y
suave después de cada uso. La mayor parte de la
suciedad y el polvo se quitarán con agua limpia y tibia.
Para una limpieza más profunda, asegúrese de utilizar un
limpiador ligero como jabón suave para platos. Evite los
productos que contengan abrasivos, ácidos o amoniaco.

12 1.800.221.3379
SOLID SURFACE TUB WITH INTEGRAL DRAIN
BAÑERA DE SUPERFICIE SÓLIDA CON DRENAJE INTEGRADO
SKU: 948319 | 948320 | 948699 | 948700
SCRATCH REMOVAL
1. Use warm water to remove dirt and dust from
the surface.
2. Using wet #400 sandpaper, gently sand the
damaged area in the direction parallel to the scratch.
Keep the area being sanded as close to the scratch as
possible. Avoid excessive pressure or circular strokes
while sanding. Re-wet the sandpaper as needed.
3. Follow with #600 sandpaper, duplicating the
sanding method used in step 2 until the scratch is
completely removed.
4. Dry with a towel.
5. Apply a small amount of acrylic-based wax (auto-
motive wax) according to the manufacturer’s direc-
tions. Buff the surface to a shine, using a buffing cloth
or drill attachment. Repeat this process as many times
as necessary until damaged area is blended with the
tub’s finish.
CÓMO ELIMINAR RAYONES
1. Utilice agua tibia para eliminarla suciedad y el polvo de
la superficie.
2. Use papel de lija #400 húmedo, para lijar suavemente
el área dañada en la dirección paralela a la rayadura.
Mantenga el área que está lijando lo más cerca posible
del rayón. Evite presionar en exceso o realizar movimien-
tos circulares mientras está lijando. Si es necesario,
vuelva a humedecer el papel de lija.
3. Continúe con papel de lija #600, duplicando el
método de lijado utilizado en el paso 2 hasta remover
completamente el rayón.
4. Seque con una toalla.
5. Aplique una pequeña cantidad de cera acrílica (cera
para automóvil) de acuerdo con las instrucciones del
fabricante. Pula la superficie para que brille, utilizando un
paño pulidor o un accesorio del taladro. Repita este
proceso tantas veces como sea necesario hasta que el
área dañada se mezcle con el acabado de la bañera.
