GETTING STARTED
BEFORE YOU BEGIN
We recommend consulting a professional if you are

Hardware accepts no liability for any damage to the
faucet, plumbing, sink, counter top, or for personal
injury during installation.
Observe all local plumbing and building codes.
Unpack and inspect the product for shipping damage.
If any damage is found, contact our Customer
Relations team via live chat at www.signaturehard-
ware.com or by emailing support@siganturehard-
ware.com.
Ensure that you have gathered all the required
materials that are needed for the installation.
ANTES DE COMENZAR
Le recomendamos que consulte a un profesional si no
sabe cómo instalar accesorios de plomería. Signature
Hardware no asume ninguna responsabilidad con
respecto a los daños causados al inodoro, sistema de
plomería, suelo o daños personales durante
la instalación.
Cumpla con todas las normas locales de plomería y
construcción.
Desempaque e inspeccione el producto para determinar
si tiene daños por el envío. Si tiene daños, comuníquese
con nuestro equipo de Relaciones con el Cliente por chat
en directo enwww.signaturehardware.com o porcorreo
electrónico a [e-mail].
AVANT DE COMMENCER
Nous vous recommandons de consulterun professionnel
si vous n’avez pas d’expérience dans l’installation
d’appareils de plomberie. Signature Hardware décline
toute responsabilité en cas de dommage au robinet, à la
plomberie, à l’évier, au comptoir ou de blessure corporelle
lors de l’installation.
Respectez tous les codes locaux de plomberie et de
construction.
Déballez et inspectez le produit pour vérifier qu’il n’a pas
été endommagé pendant le transport. Si un dommage
est constaté, communiquez avec notre équipe des
relations avec la clientèle au www.signaturehardware.com
ou par [e-mail].
CÓMO COMENZAR
Asegúrese de haber reunido todos los materiales
necesarios para la instalación.
PREMIERS PAS
Assurez-vous d’avoir réuni tout le matériel nécessaire
à l’installation.
ADDITIONAL QUESTIONS?
Still need help? Check out our Help Center at
www.signaturehardware.com for product and
warranty information, or contact us through live
chat or by emailing support@signaturehard-
ware.com.
¿MÁS PREGUNTAS?
Todavía necesita ayuda. Consulte nuestro Centro de
Ayuda en www.signaturehardware.com para obtener
información de productosy garantías o comuníquese
con nosotros por chat directo o enviando un correo
electrónico a [e-mail].
D’AUTRES QUESTIONS?
Si vous avez encore besoin de l’ aide. Veuillez consult-
ez notre centre d'aide à l'adresse www.signaturehard-
ware.com pourobtenir des informations sur les
produits et la garantie ou veuillez nous contacter par
clavardage en direct ou par courriel à l'adresse
[e-mail].
REVISED 04/06/2021
CODES: 503091, 515156, 503092, 503241
503093, 503240, 503094, 503239, 503095
503238, 503096, 503237, 503097, 503236
503104, 508557, 508558, 508559, 508560
508561, 508562, 508521, 508522, 508523
508524, 508525, 508526, 508527, 512733
296014, 296001, 454408, 296003, 295999
296002, 517258, 517256, 517260, 517259
517257

21.855.715.1800
Adjustable Wrench
Llave ajustable
Clé ajustable
Plumbers Tape
Cinta de Fontanería
Ruban de Plomberie
Thread Sealant
Sellador de Roscas
Produit d’étanchéité
pour joints filetés

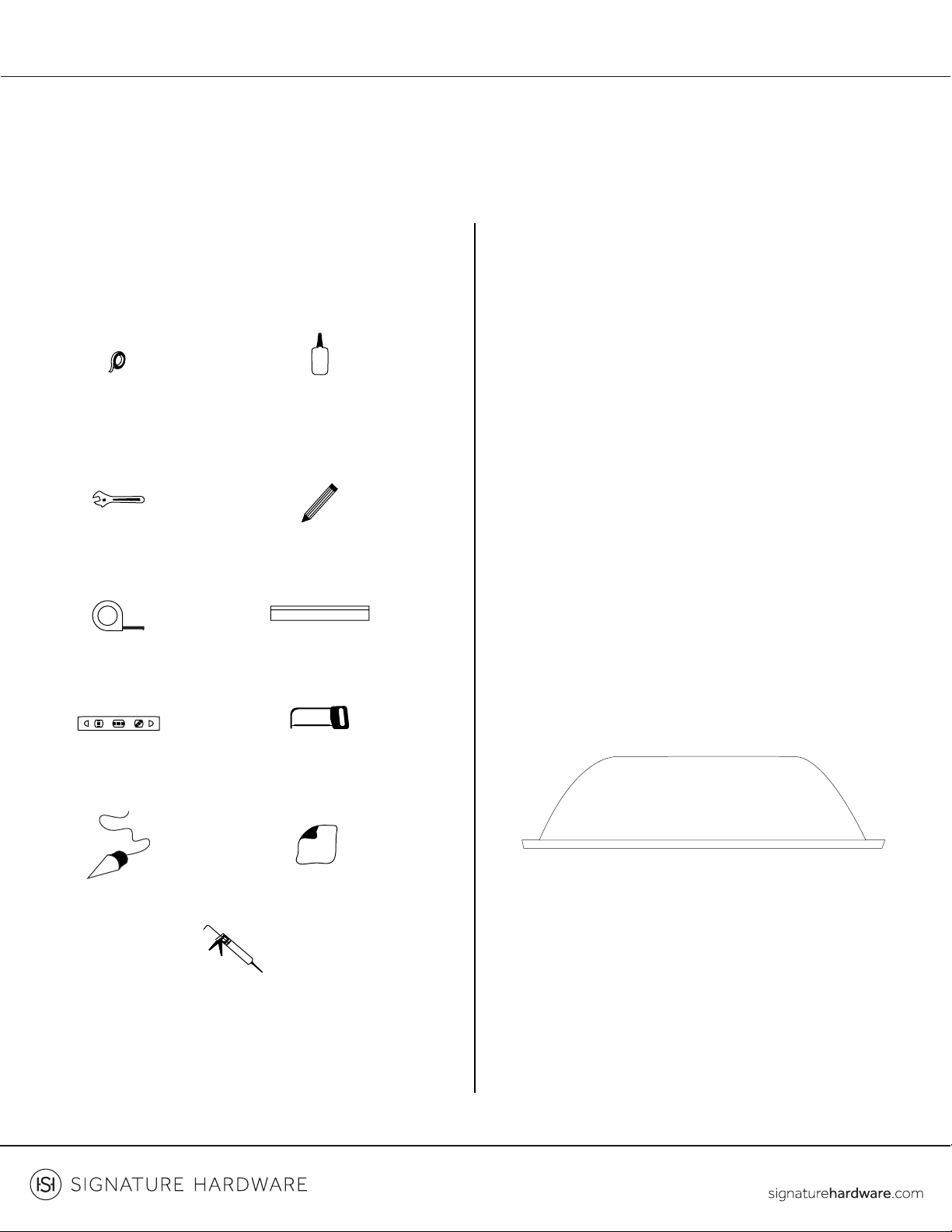

TOOLS AND MATERIALS:
HERRAMIENTAS Y MATERIALES:
OUTILS ET MATÉRIEL:
INSTALLATION
INSTALACIÓN
INSTALLATION
ARABELLA
CAST IRON CLAWFOOT TUB
TINA DE HIERRO FUNDIDO CON PATAS EN FORMA DE GARRA
BAIGNOIRE PATTES DE LION EN FONTE
SKU: 930798, 915546, 930796, 930797
STEP 1: ATTACHING THE FEET
PASO 1: FIJACIÓN DE LAS PATAS
ÉTAPE 1: FIXATION DES PIEDS
1. Carefully lay the tub upside down on towels or other
padding so that the bottom of the tub is facing up.
1. Coloque la tina con cuidado sobre toallas u otro material
acolchonado de manera que la parte inferiorde la tina
quede hacia arriba.
1. Retournez la baignoire avec précaution et placez-la sur
des serviettes ou autres matériaux de protection de sorte
que le bas de la baignoire soit orienté vers le haut.
Tape Measure
Cinta métrica
Ruban à mesurer
Straight Edge
Borde recto
Règle droite
Hacksaw
Sierra para
metales
Scie à métaux
Level
Nivelador
Niveau
Plumb Line
Plomada
Fil à plomb
Silicone Sealant
(100% Neutral Cure)
Sellador de silicona
(100% curado neutro)
Produit d’étanchéité en silicone
(à polymérisation neutre à 100 %)
Damp Cloth
Paño húmedo
Chiffon humide
Pencil
Lápiz
Crayon

31.855.715.1800

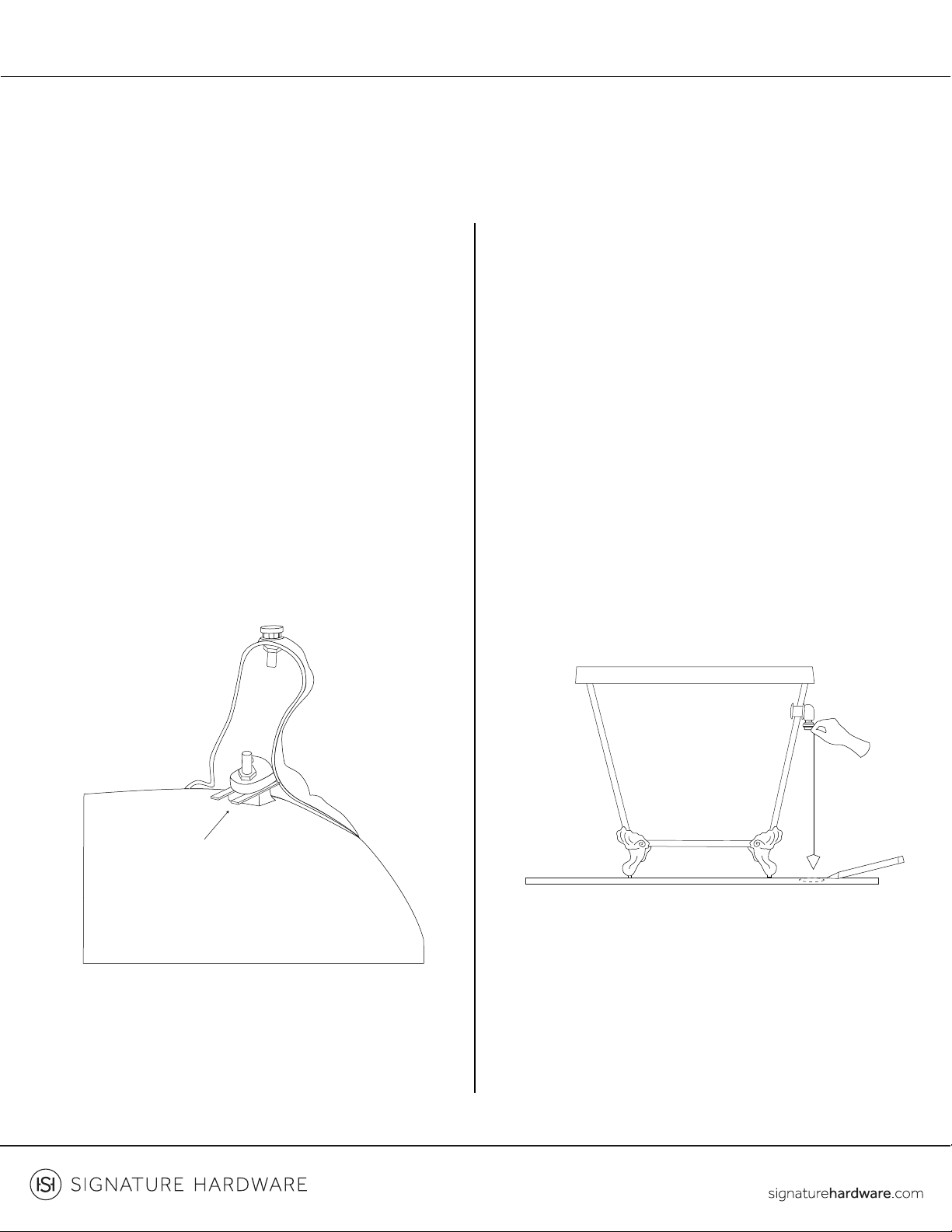

2. Each dovetail bolt will slide into one of the four
slotted mounting pods as shown.
2. Cada perno de enganche se deslizará en una de las
cuatro bases de montaje ranuradas, como se muestra.
2. Chaque boulon à queue d’aronde se glisse dans l’un
des quatre écrous de fixation rainurés, comme indiqué
sur l’image.
3. Match each tub foot with its corresponding pod, as
shown below. If the letters on your tub and feet do not

all feet are the same size. If one pair of feet are slightly
shorter than the second pair, then the shorter pair are
meant to mount on the side of the tub containing the
drain hole.
Important: If the feet are not installed in their correct
locations, the tub will not properly drain. Use a level to
ensure that the inside of the tub is sloped towards the
drain before moving on to tub installation.
3. Ajuste cada pata de la tina con su base correspondi-
ente, como se muestra abajo. Si las letras de la tina y las
patas no coinciden, coloque las patas en el piso y
verifique si todas las patas son del mismo tamaño.
Si un par de patas es un poco más corto que el segundo
par, el par más corto se debe instalar del lado de la tina en
el que está el agujero de drenaje.
Importante: Si las patas no están instaladas en los
lugares correctos, la tina no drenará correctamente.
Use un nivelador para asegurarse de que el interiorde la
tina esté inclinado hacia el drenaje antes de continuar
con la instalación de la tina.
3. Associez chaque pied de baignoire avec l’écrou
correspondant, comme indiqué ci-dessous. Si les lettres
figurant sur la baignoire et les pieds ne correspondent
pas, disposez ces derniers sur le sol et vérifiez s'ils sont
tous de la même taille. Si une paire de pieds est légère-
ment plus courte que la seconde, c’est la paire la plus
courte qui doit être montée sur le côté de la baignoire où
se trouve le trou d’évacuation.
Important: Si les pieds ne sont pas fixés au bon mplace-
ment, la baignoire ne se videra pas correctement. À l’aide
d’un niveau, assurez-vous que l’intérieur de la baignoire
est incliné vers le trou d’évacuation avant de passer à
l’installation de la baignoire.
ARABELLA
CAST IRON CLAWFOOT TUB
TINA DE HIERRO FUNDIDO CON PATAS EN FORMA DE GARRA
BAIGNOIRE PATTES DE LION EN FONTE
SKU: 930798, 915546, 930796, 930797
Mounting Pod
Base de montaje
Écrou de fixation

41.855.715.1800
ARABELLA
CAST IRON CLAWFOOT TUB
TINA DE HIERRO FUNDIDO CON PATAS EN FORMA DE GARRA
BAIGNOIRE PATTES DE LION EN FONTE
SKU: 930798, 915546, 930796, 930797

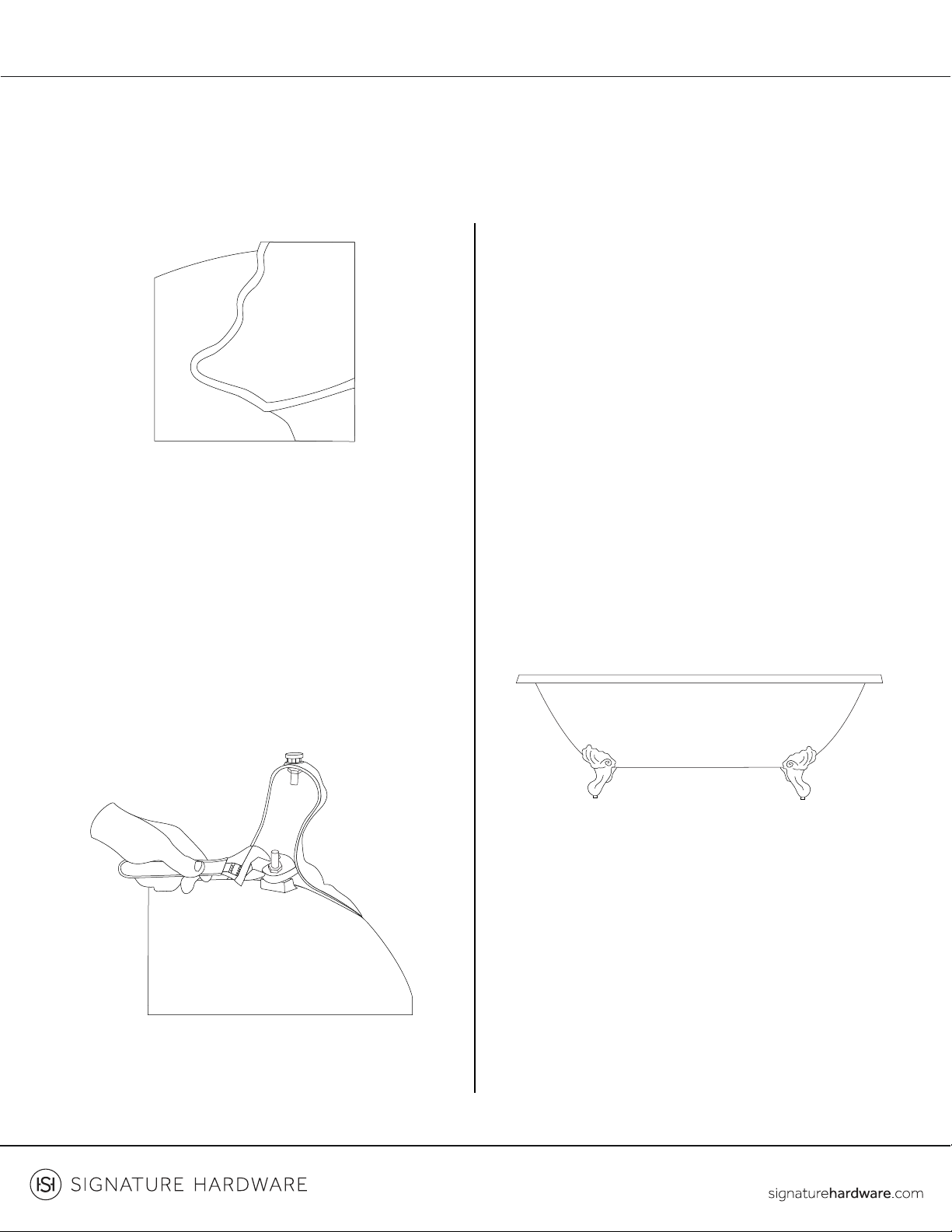

4. Slide the foot down over the dovetail bolt. Thread a

that order).
4. Deslice la pata sobre el perno de enganche.
Enrosque una arandela plana, una arandela de
retención y una tuerca en el perno (en ese orden).
4. Placez le pied sur le boulon à queue d’aronde.
Vissez une rondelle plate, une rondelle de blocage et
un écrou sur le boulon (dans cet ordre précis).


Important: Do not lift the tub by the feet. Be sure to
lift the tub by the rim and body only.
5. Después de haber colocado todas las patas, voltee la
tina y déjela sobre el piso.
Importante: No levante la tina sosteniéndola de las
patas. Asegúrese de levantar la tina agarrándola solo del
borde y del cuerpo.
5. Une fois que tous les pieds sont fixés, retournez la
baignoire et laissez-la reposer sur le plancher.
Important: Ne soulevez pas la baignoire par les pieds.
Soulevez-la plutôt en tenant le bord et le socle.
D
D

51.855.715.1800
ARABELLA
CAST IRON CLAWFOOT TUB
TINA DE HIERRO FUNDIDO CON PATAS EN FORMA DE GARRA
BAIGNOIRE PATTES DE LION EN FONTE
SKU: 930798, 915546, 930796, 930797

may need to be added to the feet. To add shims,
remove the foot and install the shim between the foot
and the foot bolt. When the foot is alligned properly,
secure it back to the tub.
6. Si las patas de la tina no quedan al ras del suelo, es
posible que tenga que agregar cuñas a las patas.
Para agregar cuñas, quite las patas e instale la cuña entre
la pata y el perno de la pata. Cuando la pata esté alineada
correctamente, asegúrela de nuevo a la tina.
6. Si les pieds de la baignoire ne reposent pas bien à plat
sur le plancher, il faudra peut-être y ajouter des cales.
Pour ajouter des cales, retirez le pied et installez la cale
entre le pied et le boulon du pied. Après avoir aligné le
pied correctement, fixez-le à nouveau sur la baignoire.
1. Set the tub in the desired installation location and



1. Coloque la tina en el lugardeseado para la instalación y
deje caer una plomada desde el centro del agujero de
rebalse hasta el piso. Esto determinará la ubicación del
drenaje. Marque la ubicación del agujero de drenaje en el
piso.
1. Placez la baignoire à l'endroit d'installation souhaité et
faites passer un fil à plomb du centre du trou de déborde-
ment jusqu'au plancher Cette action déterminera
l'emplacement de votre drain. Marquez l'emplacement
du trou de vidange sur le plancher.
STEP 2: TUB INSTALLATION
PASO 2: INSTALACIÓN DE LA TINA
ÉTAPE 2: INSTALLATION
Shim
Cuña
Cale

61.855.715.1800
ARABELLA
CAST IRON CLAWFOOT TUB
TINA DE HIERRO FUNDIDO CON PATAS EN FORMA DE GARRA
BAIGNOIRE PATTES DE LION EN FONTE
SKU: 930798, 915546, 930796, 930797
2. Move the tub away from the installation location so

pipe at the appropriate height for the waste and



2. Quite la tina de la ubicación de instalación para poder
instalar la tubería del piso. Coloque el tubo de drenaje a la
altura apropiada para la tubería de desechos y rebalse.
Para determinaresto, debe ajustar temporalmente el
tubo de drenaje en la tina y medir desde el piso hasta el
centro del tubo de drenaje.
2. Éloignez la baignoire du lieu d'installation afin que la
plomberie puisse être installée. Placez le tuyau d'évacua-
tion à la hauteurappropriée aux tuyaux d'évacuation et
de trop-plein. Pour le déterminer, vous devrez insérer
temporairementvotre tuyau d'évacuation dans la
baignoire et mesurer à partir du plancherjusqu'au centre
du tuyau d'évacuation.
3. Carefully set the tub back into position and adjust
the feet adjusters as necessary. Once level, apply a
generous bead of silicone on the bottom of the feet.
This will prevent the tub from shifting after installation.
3. Coloque con cuidado la tina de nuevo en su lugary
ajuste los ajustadores de las patas según sea necesario.
Una vez nivelada, aplique una cantidad generosa de
silicona en la parte inferior de las patas. Esto evitará que la
tina se mueva después de la instalación.
3. Remettez la baignoire en place avec précaution et
rectifiez les réglages des pieds si nécessaire. Une fois de
niveau, appliquez une généreuse portion de silicone sur le
bas des pieds. Cela garantira que la baignoire reste
immobile après l’installation.

71.855.715.1800
ARABELLA
CAST IRON CLAWFOOT TUB
TINA DE HIERRO FUNDIDO CON PATAS EN FORMA DE GARRA
BAIGNOIRE PATTES DE LION EN FONTE
SKU: 930798, 915546, 930796, 930797

pipes to the appropriate sizes. Steps 5-8 will walk you
through.
4. A continuación, debe cortarsus tubos de drenaje y
rebalse a los tamaños correctos. Los pasos del 5 al 8 lo
guiarán.
4. Ensuite,vous devrez taillervos tuyaux d'évacuation et
de trop-plein aux dimensions appropriées. Les étapes 5 à
8 vous guideront.


assemblies to the tub.
5. Para cortar correctamente los tubos de drenaje y
rebalse, debe ajustartemporalmente los ensambles de
rebalse y drenaje en la tina.
5. Pour couper les tuyaux d'évacuation et de trop-plein
de manière appropriée, vous devrez installertemporaire-
ment les ensembles de trop-plein et d'évacuation dans la
baignoire.


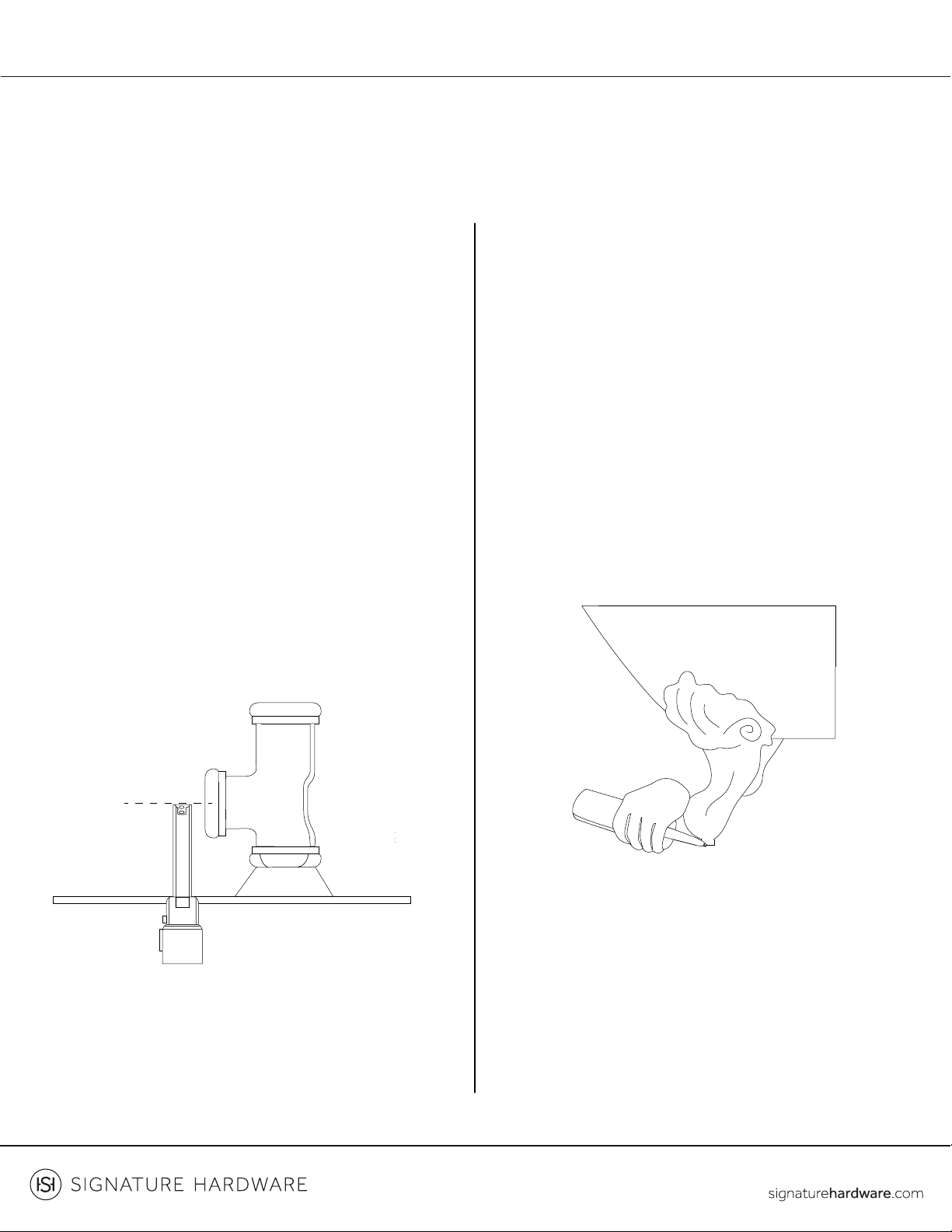

where the drain pipes intersect (B).
6. La conexión en T de rebalse (A) se debe colocar en los
puntos donde se intersecan los tubos de drenaje (B).
6. Le té de débordement (A) sera fixé aux points
d'intersection des tuyaux d'évacuation (B).
A
B

81.855.715.1800
ARABELLA
CAST IRON CLAWFOOT TUB
TINA DE HIERRO FUNDIDO CON PATAS EN FORMA DE GARRA
BAIGNOIRE PATTES DE LION EN FONTE
SKU: 930798, 915546, 930796, 930797

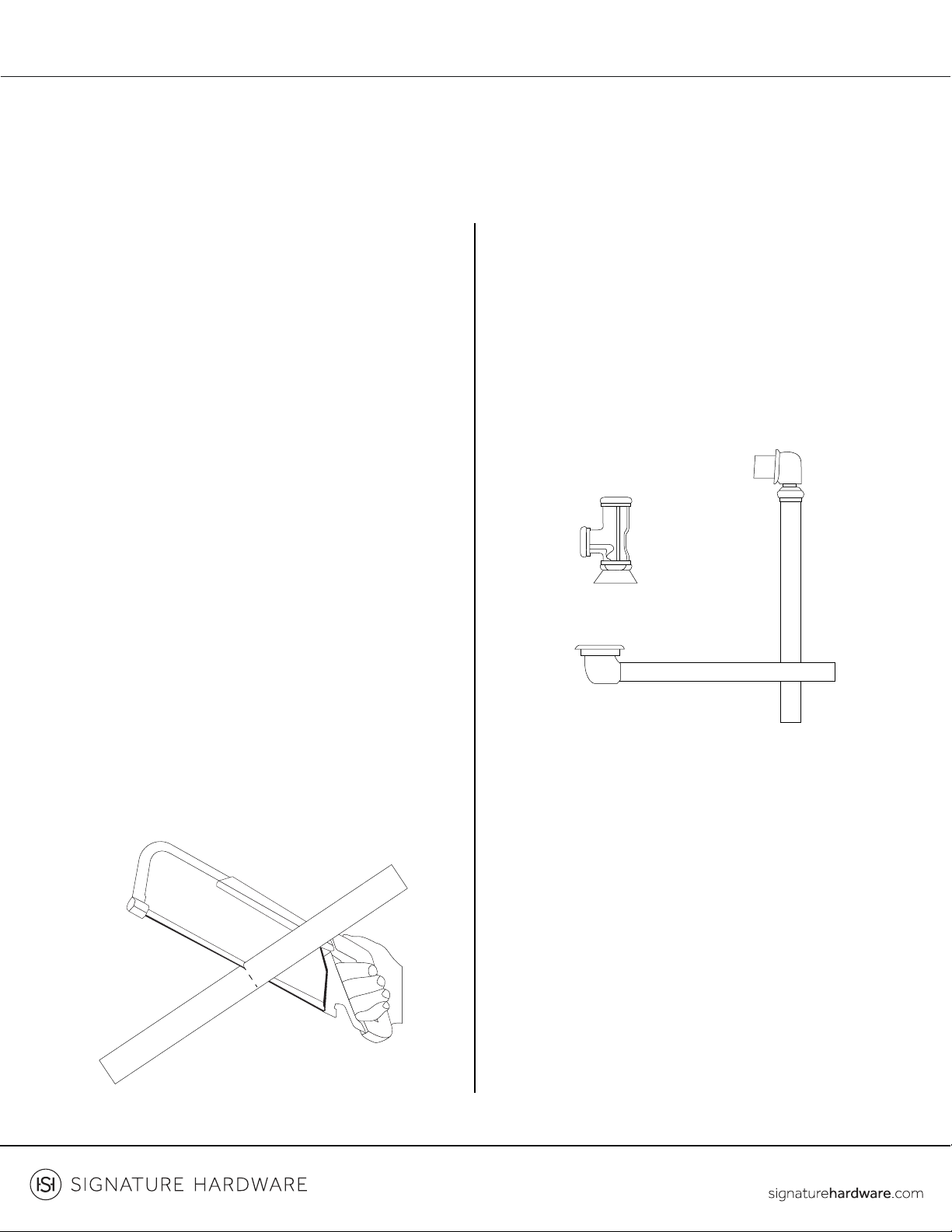

7. Measure and mark each pipe so that the end of the

7. Mida y marque cada tubo de manera que el extremo
del tubo pase un poco más de la mitad de la conexión en
T de rebalse.
7. Mesurez et marquez chaque tuyau de manière à ce
que l'extrémité du tuyau atteigne un peu plus de la moitié
du té du trop-plein.

tub, and trim the pipes at the marked locations with a
hacksaw. Make sure that the blade is suitable for
cutting metal.
8. Quite el ensamble de drenaje y rebalse de la tina y
corte con una sierra los tubos en los lugares que marcó.
Asegúrese de que la cuchilla sea para cortar metal.
8. Enlevez l'ensemble drain et trop-plein de la baignoire et
coupez les tuyaux aux endroits marqués à l'aide d'une
scie à métaux. Assurez-vous que la lame est adaptée à la
découpe du métal.

91.855.715.1800
ARABELLA
CAST IRON CLAWFOOT TUB
TINA DE HIERRO FUNDIDO CON PATAS EN FORMA DE GARRA
BAIGNOIRE PATTES DE LION EN FONTE
SKU: 930798, 915546, 930796, 930797

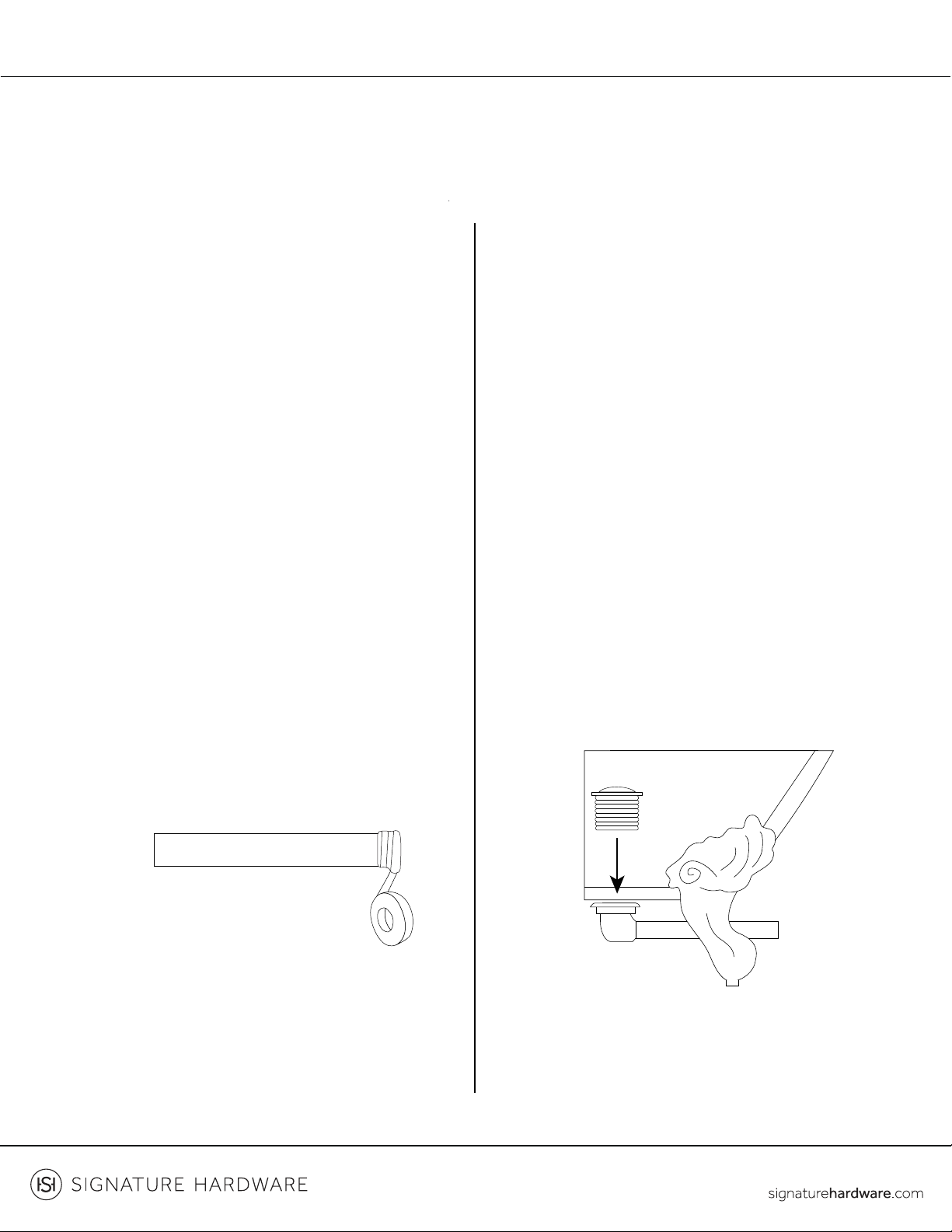

9. Apply thread sealant or plumber’s tape to the
threaded ends of all pipes prior to assembly. If two
pipes arrive attached, be sure to take them apart and
do the same. Do not apply any tape or sealant to any

assembly instructions.
9. Aplique sellador de roscas o cinta de plomería a los
extremos roscados de todos los tubos antes del
ensamble. Si recibió dos tubos conectados, asegúrese
que separarlos y hacer lo mismo. No aplique cinta ni
sellador a los adaptadores de compresión. Siga los pasos
del 10 al 13 para armar el drenaje.
9. Appliquez du mastic à filetage ou du ruban adhésif de
plombier sur les extrémités filetées de tous les tuyaux
avant l'assemblage. Si deux tuyaux arrivent attachés,
assurez-vous de les démonter et de faire de même.
N'appliquez pas de ruban adhésif ou de produit
d'étanchéité sur les raccords à compression.
Suivez les étapes 10 à 13 pour les instructions
d'assemblage des drains.
10. Apply 100% neutral cure silicone sealant to the

tub and into the drain pipe. Apply thread sealant or
plumber’s tape to the threaded connection to ensure a
water-tight seal. Tighten by hand. Wipe away any

10. Aplique sellador de silicona de curado 100 % neutro
debajo de la brida de drenaje y enrósquela a la tina y al
tubo de drenaje. Aplique sellador de roscas o cinta de
plomería a la conexión roscada para garantizarun sellado
hermético. Apriete con la mano. Limpie cualquier exceso
de sellador con un paño húmedo.
10. Appliquez du mastic silicone 100% neutre sur la face
inférieure de la bride de vidange et faites-le passer dans la
baignoire et dans le tuyau de vidange.
Appliquez du mastic à filetage ou du ruban adhésif de
plombier sur le raccord fileté pour assurer l'étanchéité.
Serrez à la main. Essuyez tout excès de produit
d'étanchéité à l'aide d'un chiffon humide.

10 1.855.715.1800
ARABELLA
CAST IRON CLAWFOOT TUB
TINA DE HIERRO FUNDIDO CON PATAS EN FORMA DE GARRA
BAIGNOIRE PATTES DE LION EN FONTE
SKU: 930798, 915546, 930796, 930797


any other washers or rubber sealing gaskets included.
11. Instale el ensamble de rebalse con la arandela
biselada, placa de rebalse, tornillo de montaje (incluido) y
cualquier otra arandela o empaque de caucho incluido.
11. Installez l'ensemble de trop-plein avec la rondelle
biseautée, la plaque de trop-plein, la vis de montage
(fournie) et toute autre rondelle ou joint d'étanchéité en
caoutchouc inclus.


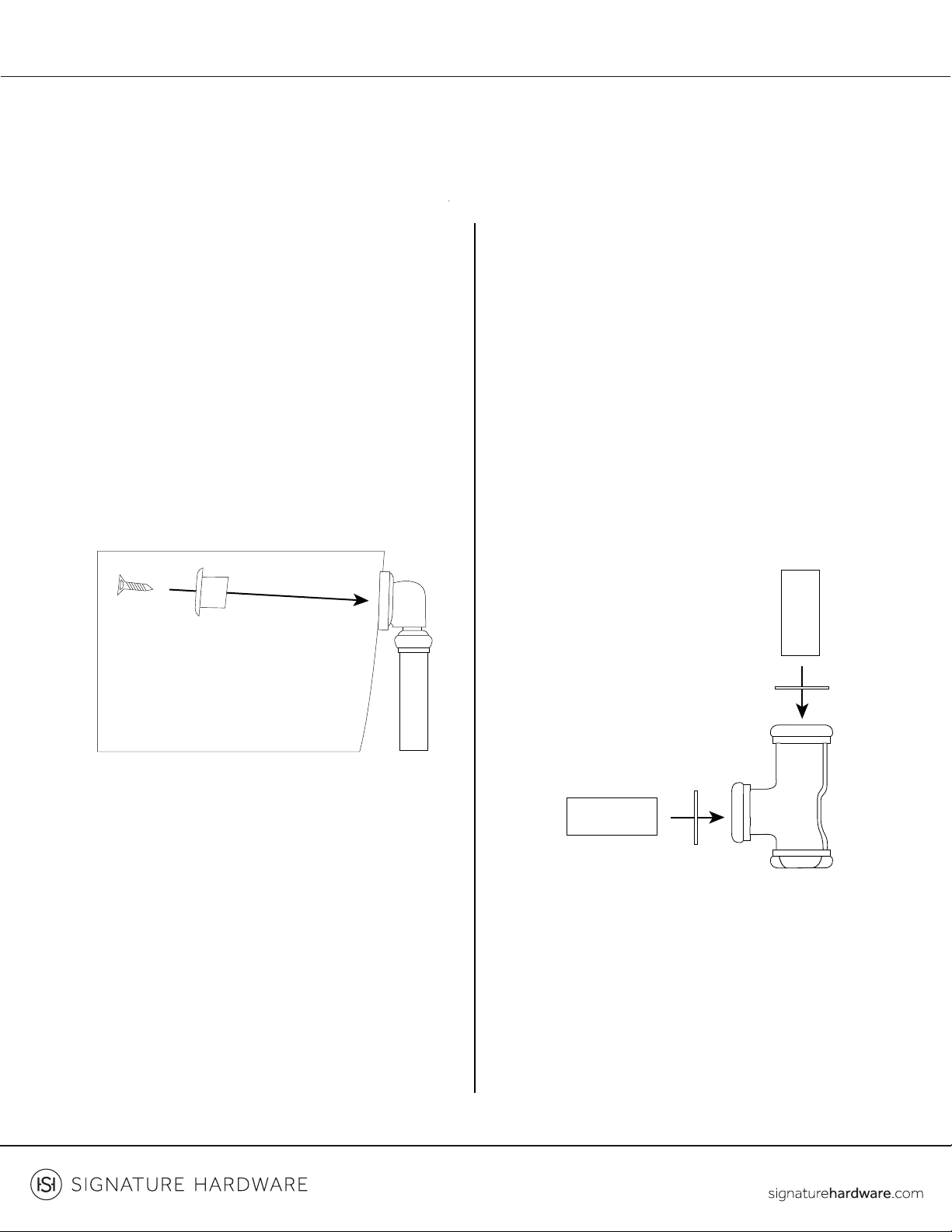

assembly and shoe assembly with sealing washers
and slip nuts. The beveled end of the sealing washer
should face the tee.
12. Fije la conexión en T de desechos y rebalse al
ensamble de rebalse y ensamble de la zapata con
arandelas de sellado ytuercas deslizantes. El extremo
biselado de las arandelas de sellado debe estar frente a la
conexión en T.
12. Fixez le té de vidange et de trop-plein à l'ensemble de
trop-plein et au sabot à l'aide de rondelles d'étanchéité et
d'écrous coulissants. L'extrémité biseautée de la rondelle
d'étanchéité doit faire face au té.

11 1.855.715.1800
ARABELLA
CAST IRON CLAWFOOT TUB
TINA DE HIERRO FUNDIDO CON PATAS EN FORMA DE GARRA
BAIGNOIRE PATTES DE LION EN FONTE
SKU: 930798, 915546, 930796, 930797


beveled end of the sealing washer should face the tee.
13. Fije el tubo de drenaje y la brida a la conexión en T de
desechos y rebalse con la arandela de sellado y tuerca
deslizante. El extremo biselado de las arandelas de
sellado debe estarfrente a la conexión en T.
13. Fixez le tube de vidange et la bride au té de vidange et
de trop-plein à l'aide de la rondelle d'étanchéité et de
l'écrou coulissant. L'extrémité biseautée de la rondelle
d'étanchéité doit faire face au té.
14. When your tub is in place and all connections have

leaks from the connections. Verify that the drain and

14. Cuando la tina esté en su lugary se hayan hecho
todas las conexiones, llene la tina con agua para revisar si
hay fugas en las conexiones. Verifique que el drenaje y el
rebalse funcionen correctamente.
14. Lorsque votre baignoire est en place et que tous les
raccords ont été effectués, remplissez-la d'eau pour
vérifier s'il y a des fuites au niveau des raccords.
Vérifiez que la vidange et le trop-plein fonctionnent
correctement.

12 1.855.715.1800
ARABELLA
CAST IRON CLAWFOOT TUB
TINA DE HIERRO FUNDIDO CON PATAS EN FORMA DE GARRA
BAIGNOIRE PATTES DE LION EN FONTE
SKU: 930798, 915546, 930796, 930797
Cast iron tubs have a porcelain enamel surface that is
fused to the cast iron under high temperatures and is
one of the best heat-resistant coatings available.
Porcelain enamel is a hard, glass-like surface that is not

A thorough rinsing and wipe down with a soft cloth is

cleaning, clean with a gentle soap, such as a dish
washing liquid or an all-purpose cleaner. Avoid abrasive

the tub is coated with oil-based paint that should be
cleaned with soap and water. Mineral spirits
should be avoided.
Porcelain enamel can be chipped if it sustains a very
hard impact. Repairing chipped porcelain requires a
strong repair material with a trusting bonding agent. If
this occurs, we recommend the services of a profes-
sional to repair the damaged area.
Las tinas de hierro fundido tienen una superficie de
esmalte de porcelana que se funde con el hierro fundido
a altas temperaturas y es uno de los revestimientos más
resistentes al calorque hay disponibles. El esmalte de
porcelana es una superficie dura parecida al vidrio que no
se raya con facilidad y es sumamente duradero.
Se recomienda hacer un enjuague minucioso y limpiarla
con un paño suave después de cada uso. Para una mejor
limpieza, use jabón suave, como líquido lavaplatos o un
limpiador multiusos. Evite los limpiadores abrasivos que
puedan dañar la tina. El exteriorde la tina está revestido
con pintura a base de aceite que se debe limpiar con agua
y jabón. Debe evitarlos disolventes.
El esmalte de porcelana se puede astillar si sufre un
impacto muyfuerte. Para repararla porcelana astillada se
necesita un material de reparación fuerte con un agente
de adhesión confiable. Si esto ocurre, le recomendamos
los servicios de un profesional para reparar el área añada.
Les baignoires en fonte ont une surface en émail de
porcelaine fusionnée à la fonte à haute température. Il
s’agit de l’un des meilleurs revêtements
Thermorésistants sur le marché. L’émail de porcelaine
est une surface dure, semblable à du verre, difficilement
rayable et extrêmement durable.
Il est recommandé de rinceret d’essuyersoigneusement
avec un chiffon doux après chaque utilisation. Pour un
nettoyage plus poussé, nettoyez avec un savon doux, tel
qu’un liquide vaisselle ou un nettoyant tout usage. Évitez
les nettoyants abrasifs qui peuvent endommager la
baignoire. L’extérieur de la baignoire est recouvert d’une
peinture à huile qui doit être nettoyée à l’eau et au savon.
Les essences minérales sont à éviter.
L’émail de la porcelaine peut être ébréché s’il subit un
choc très violent. La réparation de la porcelaine ébréchée
nécessite un matériau de réparation solide associé à un
agent de liaison efficace. Dans cette éventualité, nous
recommandons de faire appel à un professionnel pour
réparer la zone endommagée.
CLEANING AND MAINTENANCE
LIMPIEZA Y MANTENIMIENTO
NETTOYAGE ET ENTRETIEN
