Signature Hardware GRIGGS 946291-KE User manual

11.855.715.1800
REVISED 06/28/2023
CODES: SH946278-DU, SH946278-KE-LH, SH946290-DU, SH946278-KE-RH, SH946290-KE-RH
SH946291-DU, SH946290-KE-LH, SH946279-DU, SH946279-KE, SH946291-KE
GETTING STARTED
BEFORE YOU BEGIN
We recommend consulting a professional if you are
unfamiliar with installing door hardware. Signature
Hardware accepts no liability for any damage to the
door, hardware, or for personal injury during installa-
tion.
Observe all local building codes.
Unpack and inspect the product for shipping damage.
If any damage is found, contact our Customer
Relations team via live chat at www.signaturehard-
ware.com or by emailing support@signaturehard-
ware.com.
Ensure that you have gathered all the required
materials that are needed for the installation.
NOTE: This doorset works on a minimum door
thickness of 1-3/4” (44mm) and maximum door
thickness of 2” (50mm)
ANTES DE COMENZAR
Recomendamos consultar a un profesional si no está
familiarizado con la instalación de herrajes para puertas.
Signature Hardware no acepta ninguna responsabilidad
por daños a la puerta, herrajes o lesiones personales
durante la instalación.
Observe todos los códigos de construcción locales.
Desempaque e inspeccione el producto para determinar
si tiene daños por el envío. Si tiene daños, comuníquese
con nuestro equipo de Relaciones con el Cliente por chat
en directo en www.signaturehardware.com o por correo
electrónico a [e-mail].
AVANT DE COMMENCER
Nous vous recommandons de consulter un professionnel
si vous n'êtes pas familier avec l'installation de quincail-
lerie de porte. Signature Hardware n'accepte aucune
responsabilité pour tout dommage à la porte, à la
quincaillerie ou pour les blessures corporelles lors de
l'installation.
Respectez tous les codes de construction locaux.
Déballez et inspectez le produit pour vérifier qu’il n’a pas
été endommagé pendant le transport. Si un dommage
est constaté, communiquez avec notre équipe des
relations avec la clientèle au www.signaturehardware.com
ou par [e-mail].
CÓMO COMENZAR
Asegúrese de haber reunido todos los materiales
necesarios para la instalación.
NOTA: Este juego de puerta funciona con un grosor
mínimo de puerta de 1-3/4" (44 mm) y un grosor
máximo de puerta de 2" (50 mm)
PREMIERS PAS
Assurez-vous d’avoir réuni tout le matériel nécessaire
à l’installation.
NOTE: Ce bloc-porte fonctionne sur une épaisseur de
porte minimale de 1-3/4" (44 mm) et une épaisseur
de porte maximale de 2" (50 mm)
ADDITIONAL QUESTIONS?
Still need help? Check out our Help Center at
www.signaturehardware.com for product and
warranty information, or contact us through live
chat or by emailing support@signaturehard-
ware.com.
¿MÁS PREGUNTAS?
Todavía necesita ayuda. Consulte nuestro Centro de
Ayuda en www.signaturehardware.com para obtener
información de productos y garantías o comuníquese
con nosotros por chat directo o enviando un correo
electrónico a [e-mail].
D’AUTRES QUESTIONS?
Si vous avez encore besoin de l’ aide. Veuillez consult-
ez notre centre d'aide à l'adresse www.signaturehard-
ware.com pour obtenir des informations sur les
produits et la garantie ou veuillez nous contacter par
clavardage en direct ou par courriel à l'adresse
[e-mail].

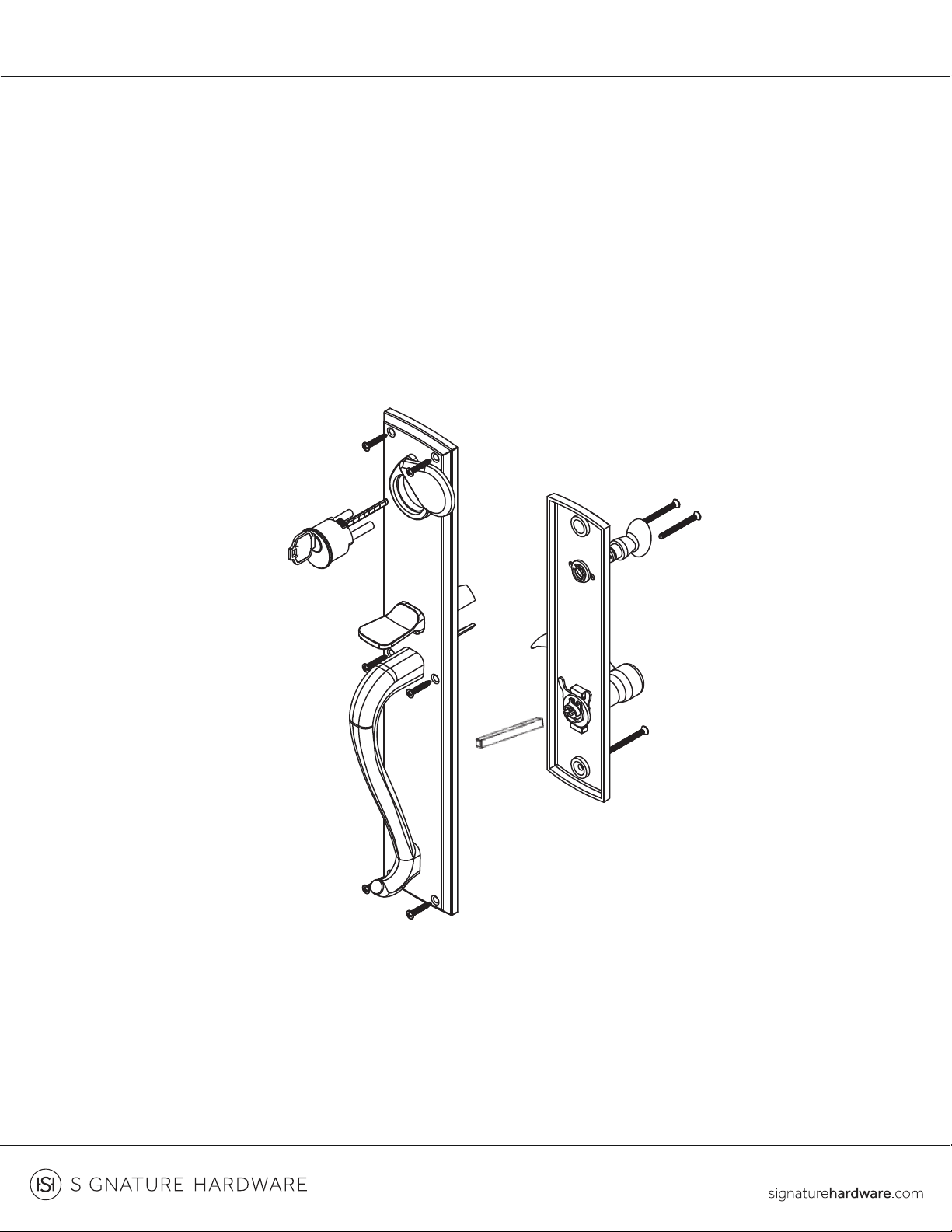

GRIGGS
ENTRY DOOR SET
JUEGO DE PUERTA DE ENTRADA
ENSEMBLE PORTE D'ENTREE
SKU: 946291-KE, 946279-KE, 946279-DU, 946290-KE-LH, 946291-DU, 946290-KE-RH, 946278-KE-RH, 946290-DU,
946278-KE-LH, 946278-DU

21.855.715.1800
GRIGGS
ENTRY DOOR SET
JUEGO DE PUERTA DE ENTRADA
ENSEMBLE PORTE D'ENTREE
SKU: 946291-KE, 946279-KE, 946279-DU, 946290-KE-LH, 946291-DU, 946290-KE-RH, 946278-KE-RH, 946290-DU,
946278-KE-LH, 946278-DU
Deadbolt Latch Kit
Kit de Cerrojo de Seguridad
Kit de Loquet à Pêne Dormant
Deadbolt Latch 1pc
Pestillo de seguridad 1pc
Loquet à pêne dormant 1pc
Deadbolt Latch Faceplate 1pc
Placa frontal con pestillo de seguridad 1pc
Façade du loquet à pêne dormant 1pc
Passage Latch 1 pc.
Pestillo de paso 1 pc
Loquet de passage 1 pc
Dustbox 1pc
Colector de polvo 1pc
Boîte à poussière 1pc
Dustbox 1pc
Colector de polvo 1pc
Boîte à poussière 1pc
Strike Plate 1pc
Placa de Impacto 1pc
Gâche 1pc
MS Strike Plate 1pc
MS Placa de Impacto 1pc
MS Gâche 1pc
Brass Strike Plate 1pc
Latón Placa de Impacto 1pc
Laiton Gâche 1pc
Wood Screws (19x8 mm) 2 pcs.
Les vis à bois (19x8 mm) 2 pcs.
Tornillos para madera (19x8 mm) 2 pcs.
Wood Screws (19x8 mm) 2 pcs.
Les vis à bois (19x8 mm) 2 pcs.
Tornillos para madera (19x8 mm) 2 pcs.
Wood Screws (76x10 mm) 2 pcs.
Les vis à bois (76x10 mm) 2 pcs.
Tornillos para madera (76x10 mm) 2 pcs.
Passage Latch Kit
Kit de Pestillo de Paso
Ensemble de Loquet de Passage
HARDWARE INCLUDED
HARDWARE INCLUIDO
MATÉRIEL INCLUS

31.855.715.1800
INCLUDED
INCLUIDO
INCLUS
GRIGGS
ENTRY DOOR SET
JUEGO DE PUERTA DE ENTRADA
ENSEMBLE PORTE D'ENTREE
SKU: 946291-KE, 946279-KE, 946279-DU, 946290-KE-LH, 946291-DU, 946290-KE-RH, 946278-KE-RH, 946290-DU,
946278-KE-LH, 946278-DU
Accessories Kit
Juego de accesorios
Trousse d'accessoires
Lock Cylinder
Cilindro de la cerradura
Cylindre de serrure
Post Screws
Tornillos para postes
Vis de poteau

41.855.715.1800
GRIGGS
ENTRY DOOR SET
JUEGO DE PUERTA DE ENTRADA
ENSEMBLE PORTE D'ENTREE
SKU: 946291-KE, 946279-KE, 946279-DU, 946290-KE-LH, 946291-DU, 946290-KE-RH, 946278-KE-RH, 946290-DU,
946278-KE-LH, 946278-DU

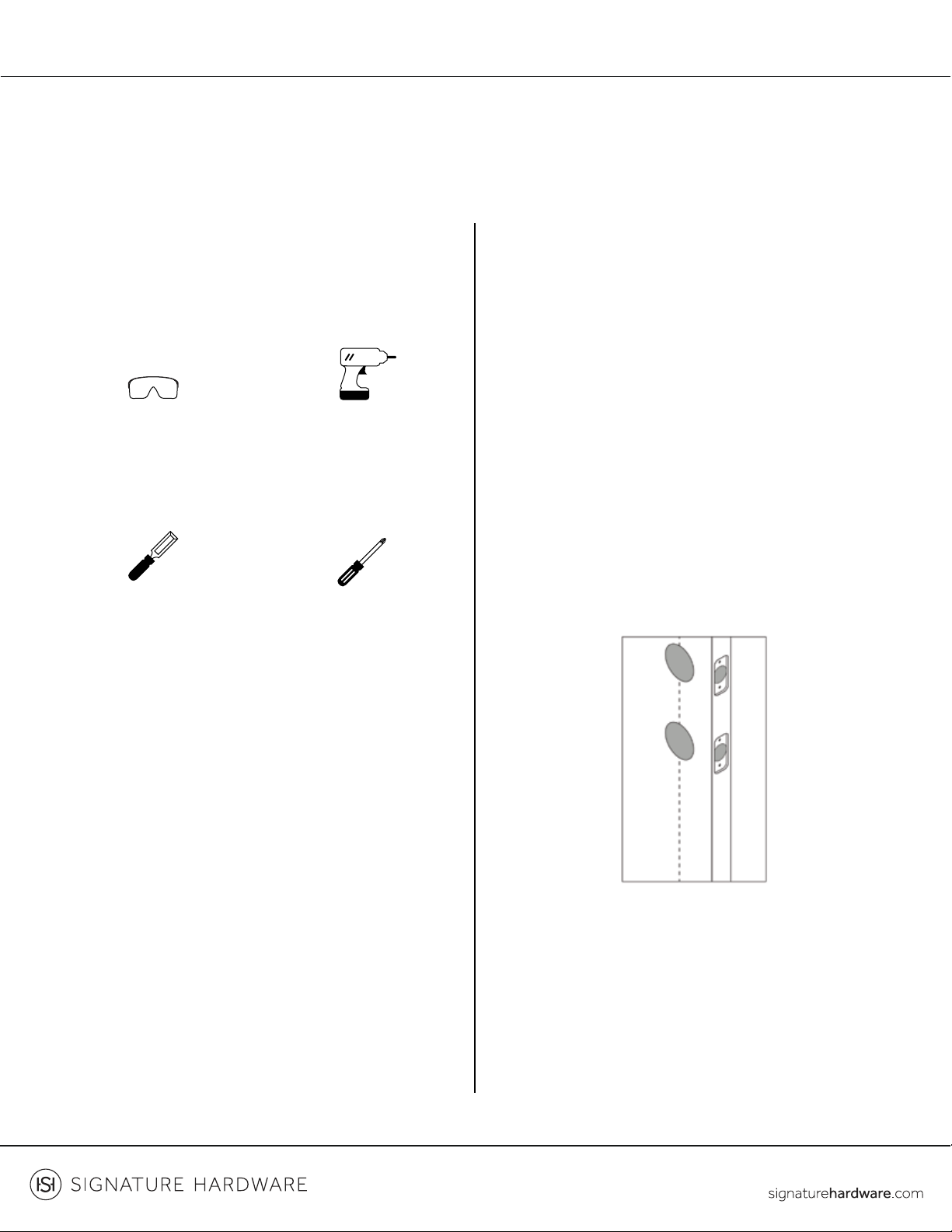

TOOLS AND MATERIALS:
HERRAMIENTAS Y MATERIALES:
OUTILS ET MATÉRIEL:
INSTALLATION
INSTALACIÓN
INSTALLATION
Safety Glasses
Gafas de seguridad
Lunettes de protection
Phillips
Screwdriver
Destornillador
Phillips
Tournevis cruciforme
Wood Chisel
Cincel para madera
Ciseau à bois
Drill
Taladro
Perceuse
1. Con�rm that your door has 2 bore holes drilled into
the door. This doorset works for both 2-3/8” and
2-3/4” backsets. Please check that your deadbolt and
passage latch match the backset.
1. Confirme que su puerta tenga 2 orificios perforados en
la puerta. Este conjunto de puerta funciona para
respaldos de 2-3/8” y 2-3/4”. Verifique que su cerrojo y
pestillo de paso coincidan con el backset.
1. Confirmez que votre porte a 2 trous percés dans la
porte. Ce bloc-porte convient aux écartements de
2-3/8" et 2-3/4". Veuillez vérifier que votre pêne
dormant et votre loquet de passage correspondent à
l'écartement.
Bore Hole CTC distance: 5 1/2”
Bore Hole Size: 2 1/8”
Cross Bore Size: 1”
Distancia CTC del orificio de perforación: 5 1/2”
Tamaño del orificio de perforación: 2 1/8”
Tamaño del orificio transversal: 1”
Distance CTC du trou d'alésage : 5 1/2”
Taille du trou d'alésage : 2 1/8”
Taille d'alésage croisé : 1”

51.855.715.1800
GRIGGS
ENTRY DOOR SET
JUEGO DE PUERTA DE ENTRADA
ENSEMBLE PORTE D'ENTREE
SKU: 946291-KE, 946279-KE, 946279-DU, 946290-KE-LH, 946291-DU, 946290-KE-RH, 946278-KE-RH, 946290-DU,
946278-KE-LH, 946278-DU
2. Drill a third, 15mm diameter hole located 2-1/4
inches (center to center) below the bottom bore hole.
Note: This hole is for mounting the two halves of the
hardware together in the �nal assembly step.
2. Perfore un tercer orificio de 15 mm de diámetro
ubicado a 2-1/4 pulgadas (de centro a centro) por debajo
del orificio de perforación inferior.
Nota: Este orificio es para montar juntas las dos mitades
del hardware en el paso final del ensamblaje.
2. Percez un troisième trou de 15 mm de diamètre situé
à 2-1/4 pouces (centre à centre) sous le trou de forage
inférieur.
Note: Ce trou sert à monter les deux moitiés du matériel
ensemble lors de l'étape d'assemblage finale.
3. Insert the passage and deadbolt latch into the
appropriate cross bore on the edge of the door using
the supplied screws. The passage latch inserts into
the bottom hole and the deadbolt latch into the upper
hole.
Do not tighten screws until installation is complete.
3. Inserte el pasador y el cerrojo de seguridad en el
orificio transversal apropiado en el borde de la puerta
utilizando los tornillos suministrados. El pestillo de paso
se inserta en el orificio inferior y el pestillo de seguridad
en el orificio superior.
No apriete los tornillos hasta que se complete la
instalación.
3. Insérez le passage et le loquet à pêne dormant dans
l'alésage transversal approprié sur le bord de la porte à
l'aide des vis fournies. Le loquet de passage s'insère dans
le trou inférieur et le loquet à pêne dormant dans le trou
supérieur.
Ne serrez pas les vis tant que l'installation n'est pas
terminée.

61.855.715.1800
GRIGGS
ENTRY DOOR SET
JUEGO DE PUERTA DE ENTRADA
ENSEMBLE PORTE D'ENTREE
SKU: 946291-KE, 946279-KE, 946279-DU, 946290-KE-LH, 946291-DU, 946290-KE-RH, 946278-KE-RH, 946290-DU,
946278-KE-LH, 946278-DU

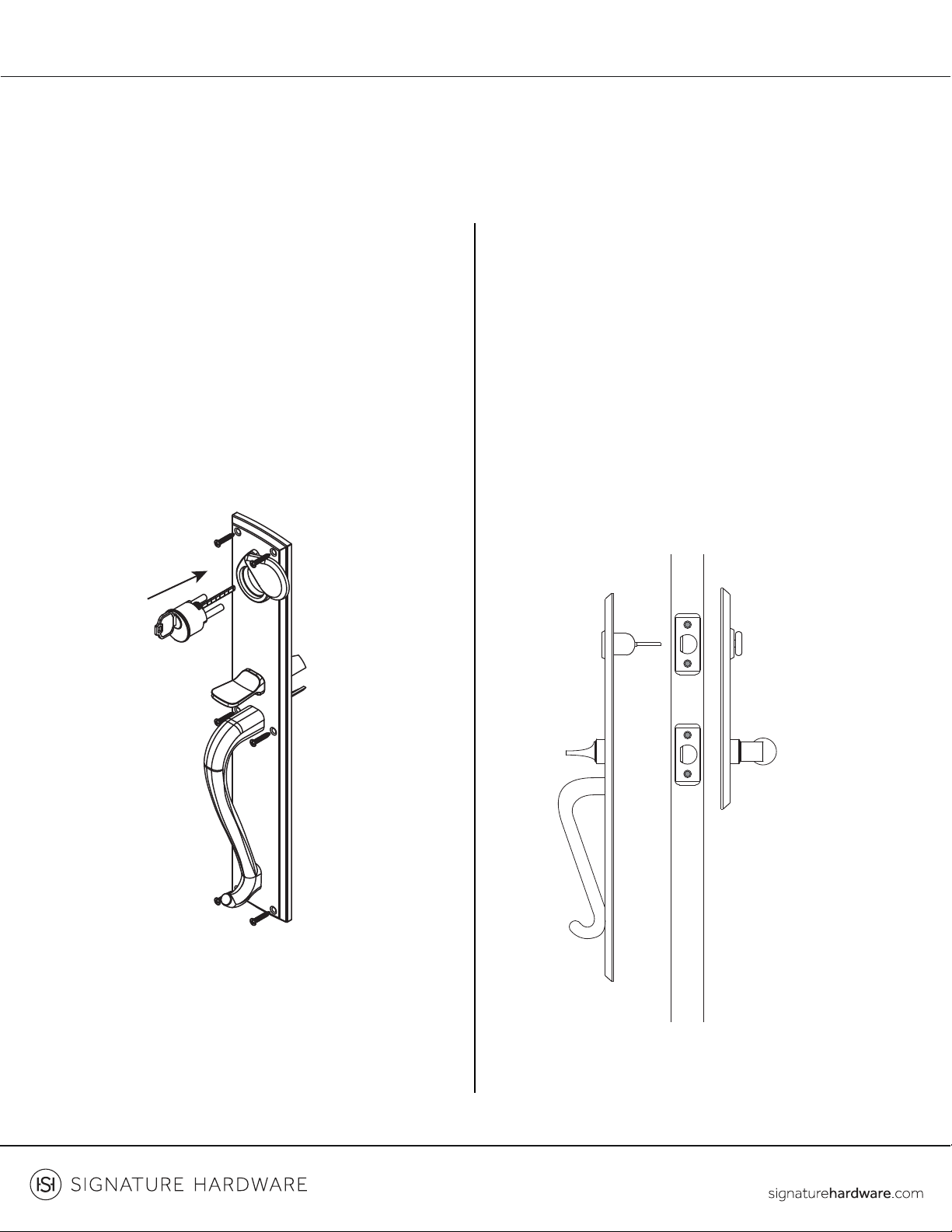

4. Insert the lock housing into the exterior escutcheon
plate. Mount the exterior escutcheon plate to the
exterior side of the door.
4. Inserte la carcasa de la cerradura en la placa del
escudo exterior. Monte la placa del escudo exterior en el
lado exterior de la puerta.
4. Insérez le boîtier de la serrure dans la plaque d'écusson
extérieure. Montez la plaque d'écusson extérieure sur le
côté extérieur de la porte.
5. Add the interior escutcheon plate to the interior
side of the door. The interior assembly and exterior
assembly should �t into the deadbolt latch and
passage latch.
5. Agregue la placa del escudo interior al lado interior de
la puerta. El conjunto interior y el conjunto exterior
deben encajar en el cerrojo de seguridad y el cerrojo de
paso.
5. Ajoutez la plaque d'écusson intérieure sur le côté
intérieur de la porte. L'assemblage intérieur et
l'assemblage extérieur doivent s'insérer dans le loquet à
pêne dormant et le loquet de passage.

71.855.715.1800
GRIGGS
ENTRY DOOR SET
JUEGO DE PUERTA DE ENTRADA
ENSEMBLE PORTE D'ENTREE
SKU: 946291-KE, 946279-KE, 946279-DU, 946290-KE-LH, 946291-DU, 946290-KE-RH, 946278-KE-RH, 946290-DU,
946278-KE-LH, 946278-DU
7. Install post screw on interior escutcheon plate.
7. Instale el tornillo del poste en la placa del escudo
interior.
7. Installez la vis de poteau sur la plaque d'écusson
intérieure.
6. Secure both escutcheon plates together and to the
door by �rst installing the two Lock Housing screws.
These two screws insert through the interior
escutcheon on either side of the thumb latch and
fasten back into the lock housing.
6. Asegure ambas placas del escudo entre sí y a la puerta
instalando primero los dos tornillos de la carcasa de la
cerradura. Estos dos tornillos se insertan a través del
escudo interior a cada lado del pestillo y se ajustan de
nuevo en la carcasa de la cerradura.
6. Fixez les deux plaques d'écusson ensemble et à la
porte en installant d'abord les deux vis du boîtier de
serrure. Ces deux vis s'insèrent à travers l'écusson
intérieur de chaque côté du loquet de pouce et se fixent
dans le boîtier de la serrure.

81.855.715.1800
GRIGGS
ENTRY DOOR SET
JUEGO DE PUERTA DE ENTRADA
ENSEMBLE PORTE D'ENTREE
SKU: 946291-KE, 946279-KE, 946279-DU, 946290-KE-LH, 946291-DU, 946290-KE-RH, 946278-KE-RH, 946290-DU,
946278-KE-LH, 946278-DU

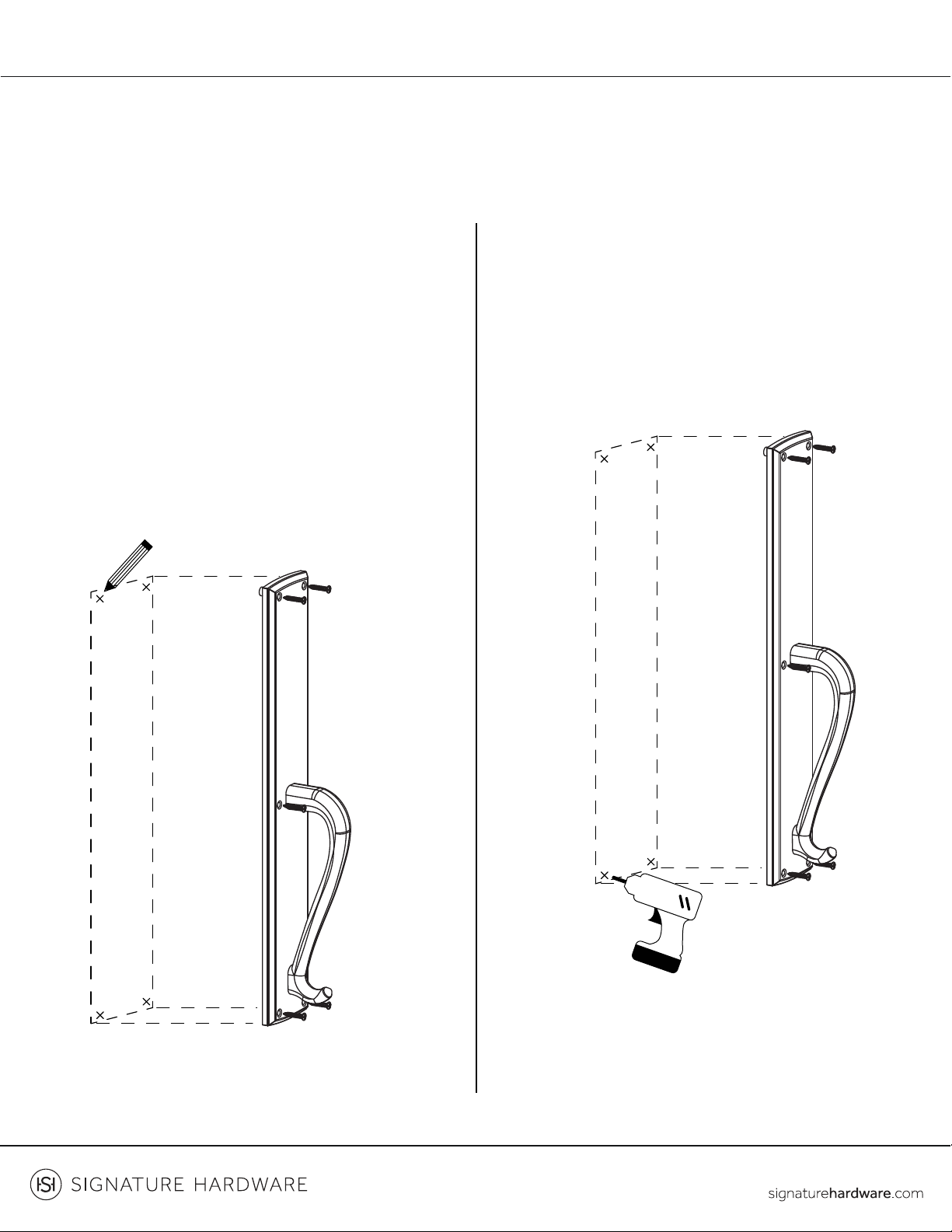

8. Before installing screws you will need to predrill
holes into the door. Install screws into door through
exterior escutcheon plate using the appropriate
hardware. Tighten all fasteners, including screws
through dead bolt and latch bolt on side edge of door.
8. Antes de instalar los tornillos, deberá taladrar agujeros
en la puerta. Instale los tornillos en la puerta a través de la
placa del escudo exterior usando los herrajes apropiados.
Apriete todos los sujetadores, incluidos los tornillos a
través del cerrojo y el cerrojo en el borde lateral de la
puerta.
8. Avant d'installer les vis, vous devrez pré-percer des
trous dans la porte. Installez les vis dans la porte à travers
la plaque d'écusson extérieure à l'aide de la quincaillerie
appropriée. Serrez toutes les fixations, y compris les vis à
travers le pêne dormant et le pêne demi-tour sur le bord
latéral de la porte.

91.855.715.1800
HARDWARE INCLUDED
HARDWARE INCLUIDO
MATÉRIEL INCLUS
DUMMY INSTALLATION
INSTALACIÓN FICHA
INSTALLATION FACTICE
GRIGGS
ENTRY DOOR SET
JUEGO DE PUERTA DE ENTRADA
ENSEMBLE PORTE D'ENTREE
SKU: 946291-KE, 946279-KE, 946279-DU, 946290-KE-LH, 946291-DU, 946290-KE-RH, 946278-KE-RH, 946290-DU,
946278-KE-LH, 946278-DU

10 1.855.715.1800
DUMMY INSTALLATION
INSTALACIÓN FICHA
INSTALLATION FACTICE
1. Place dummy door knob hardware in location and
mark mounting holes with pencil.
1. Coloque el hardware de la perilla de la puerta ficticia en
su lugar y marque los orificios de montaje con un lápiz.
1. Placez la quincaillerie du bouton de porte factice en
place et marquez les trous de montage avec un crayon.
2. Drill pilot holes at marked locations.
2. Taladre orificios piloto en los lugares marcados.
2. Percez des avant-trous aux emplacements marqués.
GRIGGS
ENTRY DOOR SET
JUEGO DE PUERTA DE ENTRADA
ENSEMBLE PORTE D'ENTREE
SKU: 946291-KE, 946279-KE, 946279-DU, 946290-KE-LH, 946291-DU, 946290-KE-RH, 946278-KE-RH, 946290-DU,
946278-KE-LH, 946278-DU

11 1.855.715.1800
3. Secure dummy knob to door using provided
mounting hardware.
3. Asegure la perilla ficticia a la puerta usando los
accesorios de montaje proporcionados.
3. Fixez le bouton factice à la porte à l'aide du matériel de
montage fourni.
GRIGGS
ENTRY DOOR SET
JUEGO DE PUERTA DE ENTRADA
ENSEMBLE PORTE D'ENTREE
SKU: 946291-KE, 946279-KE, 946279-DU, 946290-KE-LH, 946291-DU, 946290-KE-RH, 946278-KE-RH, 946290-DU,
946278-KE-LH, 946278-DU
