`bob`=^`
aá~ÖåçëÉJqççä=
aá~ÖåçëÉ=qççä=
lìíáä=ÇÉ=Çá~ÖåçëíáÅ=
eÉêê~ãáÉåí~=ÇÉ=Çá~ÖåμëíáÅç=
aá~ÖåçëÉ=qççä=

MPKOMNN
`bob`=^`
kÉì=~ÄW==
aÉìíëÅÜ
aá~ÖåçëÉJqççä

63 24 599 D 3492
2D 3492.076.03.01.01 03.2011
Sirona Dental Systems GmbH
Inhaltsverzeichnis Diagnose-Tool CEREC AC
Inhaltsverzeichnis
1Bestandteile des CEREC AC-Diagnose-Tools......................................................... 3
2Fehler lokalisieren .................................................................................................... 4
3Netzteiltest................................................................................................................ 5
4Kameratest............................................................................................................... 6
4.1 Monitorspannungsversorgung....................................................................... 6
4.2 Bluecam ........................................................................................................ 6
4.3 Kamerakabel ................................................................................................. 7
5PC-Diagnose-Tool.................................................................................................... 8
5.1 Diagnose-Tool starten................................................................................... 8
5.2 Test durchführen........................................................................................... 10
5.2.1 Customer Diagnostics........................................................................ 10
5.2.2 Technican Diagnostics....................................................................... 11
5.2.3 Sirona Windows Diagnostics.............................................................. 13
5.3 PC neu starten .............................................................................................. 15
5.4 Fehlerbehebung ............................................................................................ 15
5.4.1 Customer Diagnostics........................................................................ 16
5.4.2 Technican Diagnostics....................................................................... 18
5.4.3 Sirona Windows Diagnostics.............................................................. 20
6BIOS-Setting aktualisieren ....................................................................................... 21
6.1 BIOS-Version ermitteln ................................................................................. 24
6.2 Hardware-Stand des Geräts ermitteln........................................................... 24

63 24 599 D 3492
D 3492.076.03.01.01 03.2011 3
Sirona Dental Systems GmbH Bestandteile des CEREC AC-Diagnose-Tools
Diagnose-Tool CEREC AC
aÉìíëÅÜ
1Bestandteile des CEREC AC-Diagnose-
Tools
● Spannungstester für das PC-Netzteil (Lindy)
● Einschalttaster-Leitung zum Einschalten des PC
● Verlängerung der Netzanschlussleitung für das PC-Netzteil
● PC-Test-Tool (Software-CD)
● Restore-CD mit BIOS-Update und BIOS-Settings
● Kameratester
● Ersatz Kamerakabel
● Anleitung für die PC- und Kameradiagnose

63 24 599 D 3492
4D 3492.076.03.01.01 03.2011
Fehler lokalisieren Sirona Dental Systems GmbH
Diagnose-Tool CEREC AC
2Fehler lokalisieren
Der PC lässt sich
nicht einschalten
Der Monitor zeigt
kein Bild
Der PC bootet
nicht korrekt
Probleme mit der
PC-Hardware
Probleme mit der
Bluecam
Überprüfen Sie, ob 230 V AC Netzspannung am Netzstecker zum PC-Netzteil
anliegen.
Wenn ja, ersetzen Sie die Einschaltleitung am PC durch die beiliegende
Einschalttasterleitung.
Die Lampe muss grün leuchten. Der PC muss durch Drücken der Taste mit
dem Bootprozess starten.
Wenn nicht, führen Sie den Netzteiltest durch. Soll der PC außerhalb von
CEREC AC betrieben werden, verwenden Sie das beiliegende
Netzverlängerungskabel.
Versorgen Sie den Monitor testweise über den Kameratester mit Spannung.
Zeigt der Monitor noch immer kein Bild, arbeiten Sie entsprechend der
Vorgaben im Service Handbuch weiter.
Wenden Sie das PC Testtool an.
Überprüfen Sie die Kamera und das Kamerakabel mit dem Kameratester.
Wenden Sie das PC Testtool an.
Netzteiltest durchführen Netzteiltest [ ➙ 5]
Monitor über Kameratester mit Spannung
versorgen
Kameratest [ ➙ 6]
Kamera und Kamerakabel mit dem
Kameratester überprüfen
PC Testtool anwenden PC Diagnose Tool [ ➙ 8]

63 24 599 D 3492
D 3492.076.03.01.01 03.2011 5
Sirona Dental Systems GmbH Netzteiltest
Diagnose-Tool CEREC AC
aÉìíëÅÜ
3Netzteiltest
Im CEREC AC Diagnose Tool ist ein „ATX Power Supply Tester“ des Her-
stellers „Lindy“ enthalten.
empty
Test vorbereiten
✔Der PC ist ausgeschaltet.
✔Der Hauptschalter der CEREC AC ist ausgeschaltet.
1. Bauen Sie den PC aus der CEREC AC aus und öffnen Sie ihn.
2. Schließen Sie die Leitungen des PC Netzteils an den „ATX Power
Supply Tester“ an, wie es im beiliegenden Benutzerhandbuch be-
schrieben ist.
3. Stecken Sie das beiliegende Netzverlängerungskabel an das Netz-
anschlusskabel von der CEREC AC und am PC an.
ªDer PC wird mit der notwendigen Versorgungsspannung von
230 V AC versorgt.
4. Stecken Sie die Einschalttasterleitung an den PC an.
ªDer PC kann ohne angeschlossene Tastatur eingeschaltet wer-
den. Die grüne Lampe im Taster zeigt an, ob die 5 V Stand-by im
PC vorhanden sind.
5. Schalten Sie die CEREC AC am Hauptschalter ein.
6. Schalten Sie den PC an der Einschalttasterleitung ein.
empty
Test durchführen
➢Entnehmen Sie die Anwendung des Testers dem beiliegenden Be-
nutzerhandbuch des „ATX Power Supply Testers“. Das Benutzer-
handbuch ist in den Sprachen Englisch, Deutsch, Französisch und
Italienisch vorhanden.
Es wird ein defektes Netzteil er-
kannt
Es wird kein defektes Netzteil er-
kannt
Das Netzteil ist defekt. Tauschen
Sie das Netzteil gegen ein Neues
aus.
Das Netzteil ist nicht defekt. Stek-
ken Sie alle Kabel des Netzteils
wieder im PC zurück.
Wichtig: Achten Sie darauf, alle
Kabel wieder an die Positionen
zurückzustecken, auf die sie vor
dem Test gesteckt waren.

63 24 599 D 3492
6D 3492.076.03.01.01 03.2011
Kameratest Sirona Dental Systems GmbH
Monitorspannungsversorgung Diagnose-Tool CEREC AC
4Kameratest
Mit dem Kameratester können Sie die Monitor-Spannungsversorgung,
die Bluecam und das Kamerakabel prüfen.
empty
Test vorbereiten
✔Der PC ist ausgeschaltet.
1. Schrauben Sie die hintere Verkleidung der CEREC AC ab.
2. Ziehen Sie das S-ATA Kabel zum DVD-Laufwerk ab.
3. Stecken Sie das S-ATA Spannungsversorgungskabel auf die S-ATA
Schnittstelle des PCs, auf der zuvor das DVD-Laufwerk angeschlos-
sen war.
4. Stecken Sie das USB-Kabel an einer freien USB-Buchse des PCs an.
5. Schalten Sie den PC ein und warten Sie, bis der PC fertig gebootet
hat.
4.1 Monitorspannungsversorgung
✔Die für die Spannungsversorgung des LCD-Monitors der CEREC AC
benötigten 12 V DV stehen an der 4-poligen Buchse des Kamerates-
ters zur Verfügung.
1. Ziehen Sie das Spannungsversorgungskabel aus der Buchse der
PC-internen Spannungsversorgungsplatine.
2. Stecken Sie es an die entsprechende Buchse des Kameratesters.
4.2 Bluecam
1. Schrauben Sie das Bluecam-Kabel am PC ab.
2. Stecken Sie es auf die Buchse des Kameratesters.
3. Öffnen Sie die CEREC Applikation und führen Sie eine Kameraauf-
nahme durch.
Der Monitor zeigt keine Funktion
Tauschen Sie den Monitor aus (LCD Monitor Ersatz 62 35 951).
Es wird kein Kamerabild angezeigt Es wird ein Kamerabild angezeigt
Fahren Sie dem nächsten Test-
punkt fort.
Die Versorgungsplatine im PC ist
defekt. Tauschen Sie die Versor-
gungsplatine im PC aus (Versor-
gungsplatine Ersatz 61 37 421).

63 24 599 D 3492
D 3492.076.03.01.01 03.2011 7
Sirona Dental Systems GmbH Kameratest
Diagnose-Tool CEREC AC Kamerakabel
aÉìíëÅÜ
4.3 Kamerakabel
1. Schließen Sie das Ersatz-Kamerakabel an die Bluecam-Kamera und
den Kameratester an.
2. Öffnen Sie die CEREC Applikation und führen Sie eine Kameraauf-
nahme durch.
Es wird kein Kamerabild angezeigt Es wird ein Kamerabild angezeigt
Die Bluecam-Kamera ist defekt.
Tauschen Sie die Bluecam-Kame-
ra aus (Bluecam Rep. 62 36 884
oder Bluecam Ersatz 62 36 694).
Das Kamerakabel war die Fehler-
ursache. Tauschen Sie das Kame-
rakabel mit dem Kamerakabel aus,
das dem CEREC AC Diagnose
Tool beiliegt.
Tipp: Ersetzen Sie das ausge-
tauschte Kamerakabel aus dem
CEREC AC Diagnose Tool mit ei-
nem neuen Ersatz-Kamerakabel
(Kamerakabel Bluecam Ersatz
62 35 845).

63 24 599 D 3492
8D 3492.076.03.01.01 03.2011
PC-Diagnose-Tool Sirona Dental Systems GmbH
Diagnose-Tool starten Diagnose-Tool CEREC AC
5PC-Diagnose-Tool

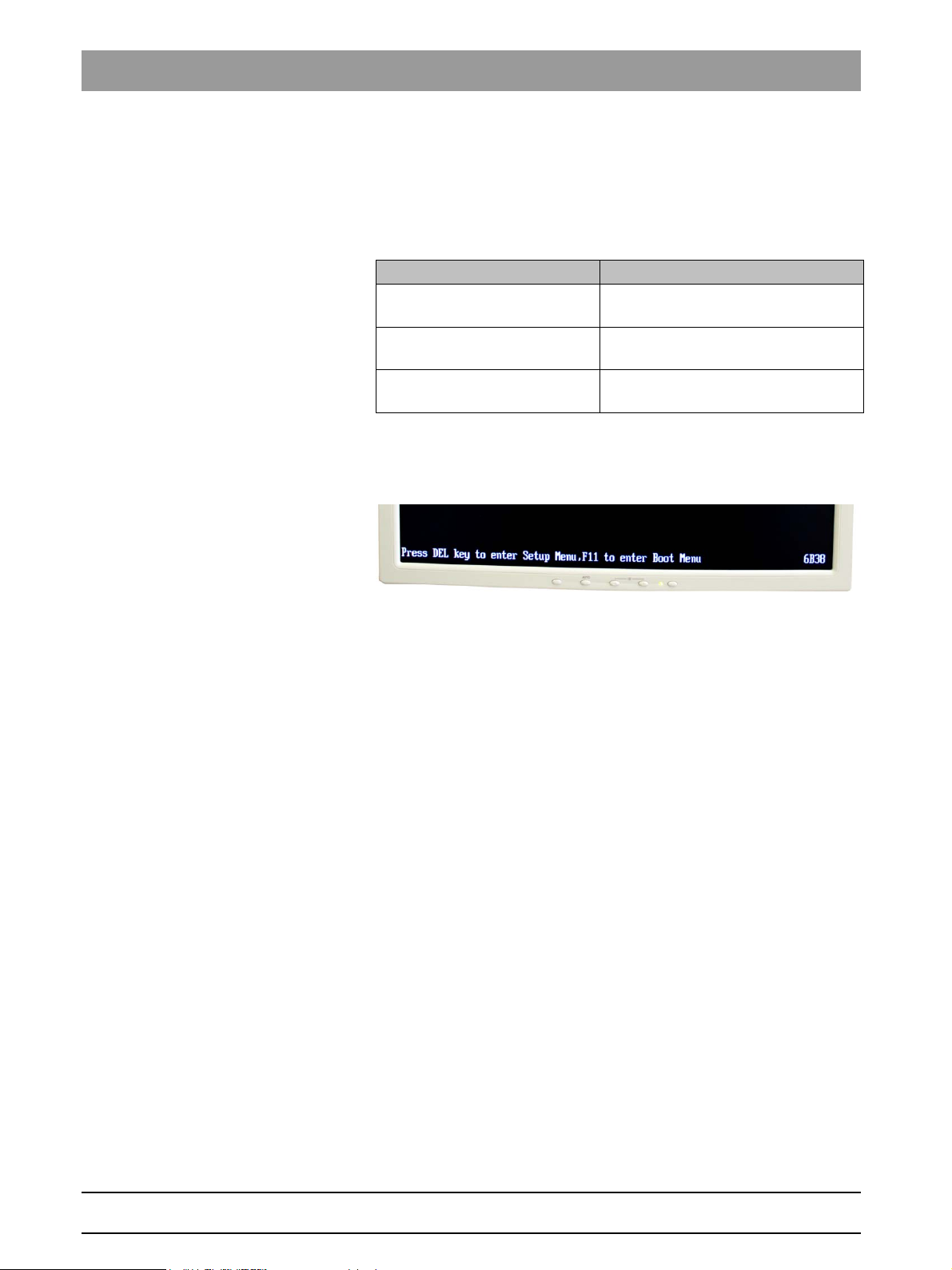

5.1 Diagnose-Tool starten
Tipp: Wenn einer der folgenden Schritte nicht funktioniert, finden Sie die
weiteren Schritte im Servicehandbuch.
✔Der PC ist ausgeschaltet.
1. Schalten Sie den PC ein und warten Sie, bis die oben dargestellte
Meldung erscheint.
2. Halten Sie die Taste „F11“ auf der Tastatur gedrückt, bis das
Bootmenü erscheint.

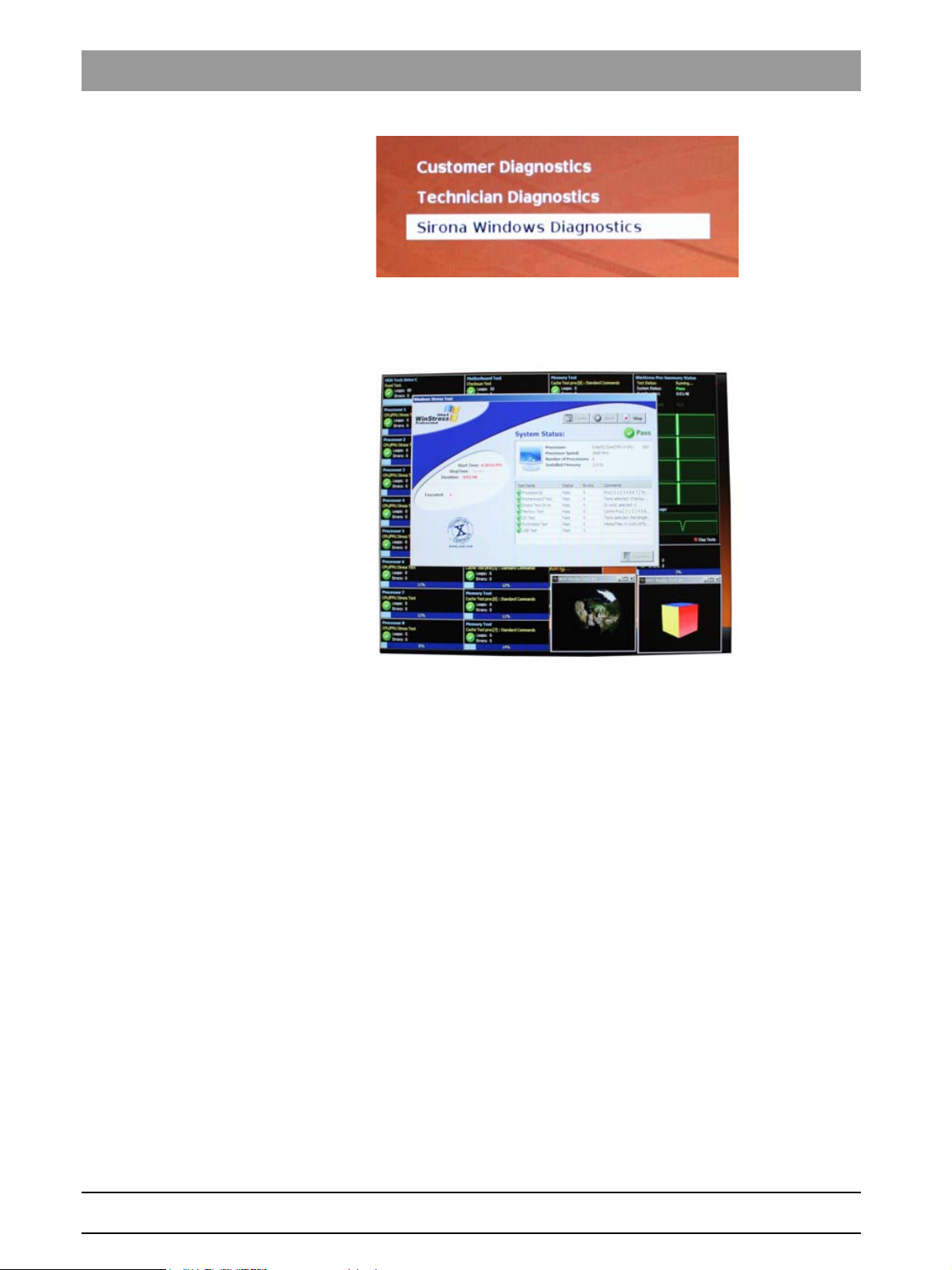

Test Geeignet für
Customer Diagnostics Geeignet für den Anwender, um die
PC-Komponenten zu überprüfen.
Technican Diagnostics Geeignet für den Techniker, um die
PC-Komponenten zu überprüfen.
Sirona Windows Diagnostics Windows-Stress-Test, um den PC bei
Dauerbelastung zu prüfen.

63 24 599 D 3492
D 3492.076.03.01.01 03.2011 9
Sirona Dental Systems GmbH PC-Diagnose-Tool
Diagnose-Tool CEREC AC Diagnose-Tool starten
aÉìíëÅÜ

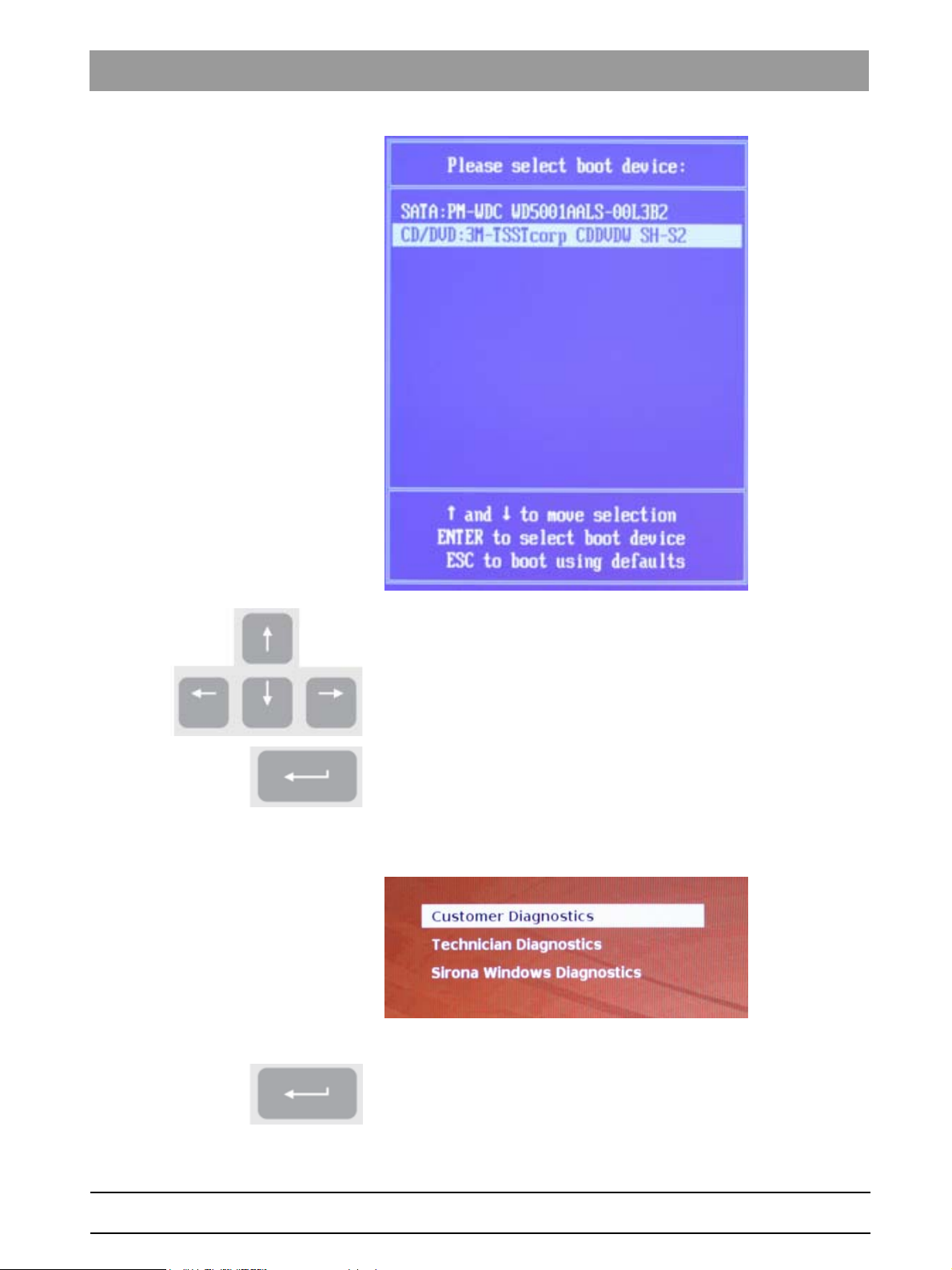

3. Legen Sie die CD des Diagnose-Tools in das Laufwerk.
4. Wählen Sie im Menü mit den Pfeiltasten „CD/DVD:…“ und drücken
Sie auf die Taste „Enter“.
ªDer PC bootet von der CD.
5. Warten Sie, bis das Licht am Laufwerk erlischt.
6. Bestätigen Sie die Auswahl mit der Taste „Return“ auf der Tasta-
tur.
ªDas Diagnose-Tool startet und ein Auswahlmenü erscheint.
Tipp: Nach einer Minute startet automatisch der Test „Custo-
mer Diagnostics“, wenn Sie nicht vorher eine Pfeiltaste
drücken.
7. Wählen Sie mit den Pfeiltasten den Test aus.
8. Bestätigen Sie die Auswahl mit der Taste „Return“ auf der Tasta-
tur.
ªDer Test startet.

63 24 599 D 3492
10 D 3492.076.03.01.01 03.2011
PC-Diagnose-Tool Sirona Dental Systems GmbH
Test durchführen Diagnose-Tool CEREC AC
5.2 Test durchführen
5.2.1 Customer Diagnostics

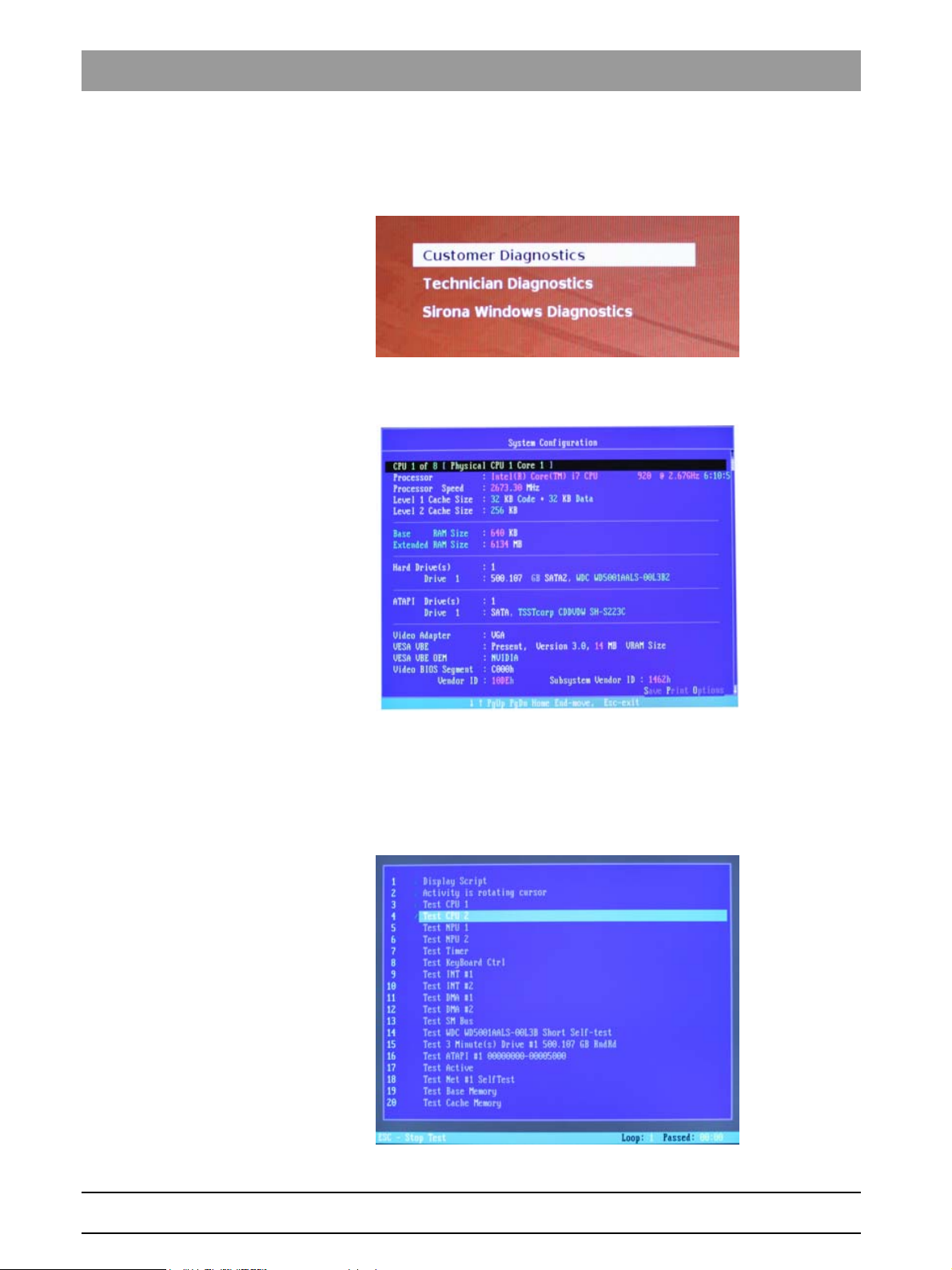

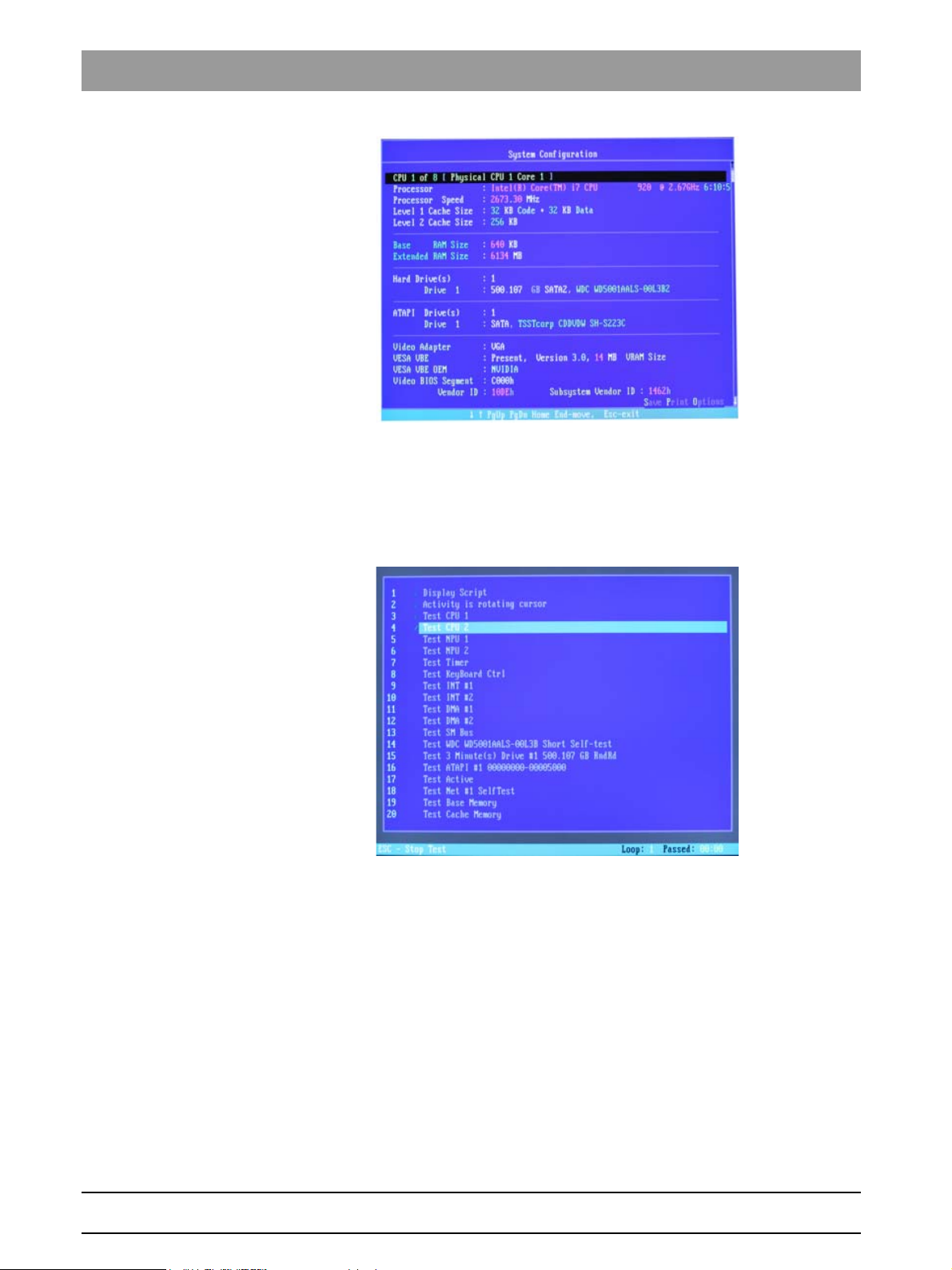

✔Sie haben den Test „Customer Diagnostics“ gestartet und die
System-Konfiguration wird angezeigt.
1. Prüfen Sie anhand der Angaben in der System-Konfiguration, ob das
System dem Auslieferzustand entspricht. Sie können mit den Pfeilta-
sten nach oben und unten scrollen.
Tipp: Nach 3 Minuten startet der Test automatisch, wenn Sie nicht
vorher eine Pfeiltaste drücken.
2. Drücken Sie die Taste „Esc“ auf der Tastatur.

63 24 599 D 3492
D 3492.076.03.01.01 03.2011 11
Sirona Dental Systems GmbH PC-Diagnose-Tool
Diagnose-Tool CEREC AC Test durchführen
aÉìíëÅÜ
ªDer Test startet. Der gesamte Testdurchlauf dauert circa
20 Minuten.
ªNach Ende des Tests erscheint das Ergebnis „Pass“ oder
„Fail“ (siehe Abschnitt „Testergebnis: Pass“ oder
„Testergebnis:Fail“).
3. Drücken Sie nach Ende des Tests eine beliebige Taste, um zum
Testdialog zu gelangen.
Tipp: Mit den Pfeiltasten können Sie zu den einzelnen Testpunkten
scrollen. Vor jedem der Testpunkte steht das entsprechende Ergeb-
nis.
4. Um den Test zu beenden, starten Sie den PC neu (siehe PC neu star-
ten [ ➙ 15]).
empty
Testergebnis: Pass
An der PC-spezifischen Hardware wurde kein Fehler gefunden. Ein Aus-
tausch der PC-Komponente oder des PCs ist nicht sinnvoll.
1. Führen Sie den separaten Test für die Versorgungsplatine durch.
2. Führen Sie ein Image Restore mit dem Restoreset zur Fehlerbeseiti-
gung durch.
3. Prüfen Sie mit der Service-Anleitung mögliche andere Fehlerquellen.
empty
Testergebnis: Fail
An der PC-spezifischen Hardware wurde ein Fehler gefunden. Ein Aus-
tausch der PC-Komponente oder des PCs ist gegebenenfalls sinnvoll.
Ein Image Restore ist nicht sinnvoll.
1. Prüfen Sie, welche Komponenten den Test nicht bestanden haben.
2. Notieren Sie die fehlerhafte Testnummer und falls vorhanden den
Fehlercode und teilen Sie diese möglichst frühzeitig dem Techniker
mit.
3. Führen Sie die entsprechenden Schritte im Kapitel Fehlerbehebung
[ ➙ 15] aus.
5.2.2 Technican Diagnostics
✔Sie haben den Test „Technican Diagnostics“ gestartet und die
System-Konfiguration wird angezeigt.

63 24 599 D 3492
12 D 3492.076.03.01.01 03.2011
PC-Diagnose-Tool Sirona Dental Systems GmbH
Test durchführen Diagnose-Tool CEREC AC
1. Prüfen Sie anhand der Angaben in der System-Konfiguration, ob das
System dem Auslieferzustand entspricht. Sie können mit den Pfeilta-
sten nach oben und unten scrollen.
Tipp: Nach 3 Minuten startet der Test automatisch, wenn Sie nicht
vorher eine Pfeiltaste drücken.
2. Drücken Sie die Taste „Esc“ auf der Tastatur.
ªDer Test startet. Der gesamte Testdurchlauf dauert circa
20 Minuten.
ªNach Ende des Tests erscheint das Ergebnis „Pass“ oder
„Fail“ (siehe Abschnitt „Testergebnis: Pass“ oder
„Testergebnis:Fail“).
3. Drücken Sie nach Ende des Tests eine beliebige Taste, um zum
Testdialog zu gelangen.
Tipp: Mit den Pfeiltasten können Sie zu den einzelnen Testpunkten
scrollen. Vor jedem der Testpunkte steht das entsprechende Ergeb-
nis.
4. Um den Test zu beenden, starten Sie den PC neu (siehe PC neu star-
ten [ ➙ 15]).

63 24 599 D 3492
D 3492.076.03.01.01 03.2011 13
Sirona Dental Systems GmbH PC-Diagnose-Tool
Diagnose-Tool CEREC AC Test durchführen
aÉìíëÅÜ
empty
Testergebnis: Pass
An der PC-spezifischen Hardware wurde kein Fehler gefunden. Ein Aus-
tausch der PC-Komponente oder des PCs ist nicht sinnvoll.
1. Führen Sie den separaten Test für die Versorgungsplatine durch.
2. Führen Sie ein Image Restore mit dem Restoreset zur Fehlerbeseiti-
gung durch.
3. Prüfen Sie mit der Service-Anleitung mögliche andere Fehlerquellen.
empty
Testergebnis: Fail
An der PC-spezifischen Hardware wurde ein Fehler gefunden. Ein Aus-
tausch der PC-Komponente oder des PCs ist gegebenenfalls sinnvoll.
Ein Image Restore ist nicht sinnvoll.
1. Prüfen Sie, welche Komponenten den Test nicht bestanden haben.
2. Führen Sie die entsprechenden Schritte im Kapitel Fehlerbehebung
[ ➙ 15] aus.
3. Notieren Sie die fehlerhafte Testnummer und falls vorhanden den
Fehlercode. Legen Sie diese bei einem PC-Tausch dem
zurückgelieferten PC bei.
5.2.3 Sirona Windows Diagnostics
empty
Allgemein
Der „Sirona Windows Diagnostics“-Test belastet die PC-spezifi-
schen Komponenten gleichzeitig über längere Zeit. Diese Zeit wird vom
Anwender bestimmt.
Durch diese Belastung wird
● die Temperatur im PC gegenüber dem Normalbetrieb deutlich
erhöht.
Damit wird ein Temperaturverhalten oder ggf. vorhandener Fehler
aufgedeckt.
● durch die zeitlich nicht begrenzte Testphase sporadisch auftretende
Fehler wahrscheinlicher erkannt.
Tipp: Führen Sie diesen Test nicht durch, wenn nicht mindestens einer
der Tests Customer Diagnostics oder Technican Diagnostics
als Fehlerfreiheit diagnostiziert wurde.
empty
Test durchführen
Tipp: Lassen Sie den Test „Sirona Windows Diagnostics“ minde-
stens 1 Stunde laufen. Für optimale Ergebnisse lassen sie den Test über
Nacht laufen.

63 24 599 D 3492
14 D 3492.076.03.01.01 03.2011
PC-Diagnose-Tool Sirona Dental Systems GmbH
Test durchführen Diagnose-Tool CEREC AC
✔Sie haben den Test „Sirona Windows Diagnostics“ gestartet
und Windows startet in der Test-Umgebung. Der Test „Sirona
Windows Diagnostics“ startet automatisch.
➢Prüfen Sie das Ergebnis im Fenster „Windows Stress Test“.
Tipp: Sie müssen gegebenenfalls die Fenster neu anordnen, um das
Fenster „Windows Stress Test“ erkennen zu können.
empty
Testergebnis: Pass
An der PC-spezifischen Hardware wurde kein Fehler gefunden. Ein Aus-
tausch der PC-Komponente oder des PCs ist nicht sinnvoll.
empty
Testergebnis: Fail
An der PC-spezifischen Hardware wurde ein Fehler gefunden. Ein Aus-
tausch der PC-Komponente oder des PCs ist gegebenenfalls sinnvoll.
Ein Image Restore ist nicht sinnvoll.
1. Prüfen Sie Fenster „Windows Stress Test“, welche Komponen-
ten den Test nicht bestanden haben.
2. Führen Sie die entsprechenden Schritte im Kapitel Fehlerbehebung
[ ➙ 15] aus.
empty
Test „Sirona Windows Diagnostics“ beenden
➢Klicken Sie auf die Schaltfläche „Stop“.
ªDie einzelnen Testfenster werden beendet.
ªDer PC wird ausgeschaltet.

63 24 599 D 3492
D 3492.076.03.01.01 03.2011 15
Sirona Dental Systems GmbH PC-Diagnose-Tool
Diagnose-Tool CEREC AC PC neu starten
aÉìíëÅÜ
5.3 PC neu starten
➢Schalten Sie den PC wieder über die Einschalttaste ein.
5.4 Fehlerbehebung
Im Folgenden wird die empfohlene Vorgehensweise beschrieben. Wenn
dadurch oder durch einen Komponententausch der Fehler nicht beseitigt
ist, tauschen Sie den PC.
Geben Sie in diesem Fall bei der Rücksendung des defekten PCs an,
welcher Test fehlerhaft war.

63 24 599 D 3492
16 D 3492.076.03.01.01 03.2011
PC-Diagnose-Tool Sirona Dental Systems GmbH
Fehlerbehebung Diagnose-Tool CEREC AC
5.4.1 Customer Diagnostics
Test Testbeschreibung / Bedingung Maßnahme bei Problemen
Display Script Steuerungsbefehl ohne Testfunktion n.a.
Activity is rotating cursor
Test CPU-1 Beim CPU-Test werden die Steuer-, Adress-, Daten-
und Flag-Register des Systemprozessors geprüft.
Beim Test der Gleitkommaeinheit (NPU, Numeric
Processing Unit) werden der Mathematikprozessor
des Systems sowie die Schnittstelle zwischen den
beiden Funktionen geprüft.
➢Tauschen Sie den PC.
Test CPU-2
Test NPU-1
Test NPU-2
Test Timer Bei diesem Test wird eine Zahl in die drei Timer-
Kanäle geladen und anschließend geprüft, ob der
Countdown auf den einzelnen Kanälen in der richti-
gen Geschwindigkeit erfolgt (nicht zu langsam und
nicht zu schnell).
➢Tauschen Sie den PC.
Test Keyboard Control-
ler
Bei diesem Test wird die ordnungsgemäße Funktion
des Schaltkreises für den Tastatur-Controller
geprüft.
➢Tauschen Sie den PC.
Test INT #1 Das Testtool prüft die System-Interrupt-Controller.
Diese Controller enthalten Interrupt-Mask-Register,
In-Service-Register, Interrupt-Request-Register und
sämtliche Interrupt-Request-Lines. Sämtliche
Kanäle der Interrupt-Controller werden auf proble-
matische, falsche oder fehlende Interrupts hin
geprüft.
➢Tauschen Sie den PC.
Test INT #2
Test DMA #1 Beim Test werden sämtliche Register und Status-
Ports der beiden DMA-Controller geprüft. Der DMA-
Controller ist für den Betrieb eines Systems von
größter Bedeutung, da er über separate Kanäle
verfügt, auf denen E/A-Geräte direkt auf den Sy-
stem-RAM zugreifen können. Dies ermöglicht hohe
Datenübertragungsraten ohne Verwendung des Mi-
kroprozessors.
➢Tauschen Sie den PC.
Test DMA #2
Test SM Bus Mit diesem Test wird der SMBus geprüft. Dieser Bus
wird in Systemen hauptsächlich zur Akku- und Sen-
sorverwaltung verwendet. Der SMBus wird auch
zum Zugriff auf die SPD-Daten auf den Speichermo-
dulen verwendet.
➢Tauschen Sie den PC.
Test WDC___TYP
HDD___Short Self-Test
Mit diesen Funktionen werden eine Reihe
zerstörungsfreier Tests auf den in einem System in-
stallierten Festplatten durchgeführt. Controller-Such-
und Lese-Tests werden zur Prüfung des Gesamtzu-
stands eines Laufwerks durchgeführt.
1. Prüfen Sie die SATA-Leitung
der Festplatte.
2. Prüfung Sie die Leitung der
Spannungsversorgung der
Festplatte.
3. Tauschen Sie die Festplatte in-
klusive Festplattenkabel.
Test 3 Minute(s) Drive
#1 __Size of
HDD__RndRd

63 24 599 D 3492
D 3492.076.03.01.01 03.2011 17
Sirona Dental Systems GmbH PC-Diagnose-Tool
Diagnose-Tool CEREC AC Fehlerbehebung
aÉìíëÅÜ
Test ATAPI #1
00000000-000050000
Mit dieser Funktion können Sie das installierte CD-
ROM-/CDR/W-/DVD-Laufwerk testen. Im Test wird
das Test-ROM direkt geprüft; es müssen keine Soft-
waretreiber geladen werden.
Testmedium ist die Testtool CD
1. Überprüfen Sie die CD auf Krat-
zer oder sonstige Verunreini-
gungen.
2. Prüfen Sie SATA -Leitung zwi-
schen PC und DVD-Laufwerk.
3. Prüfen Sie die Leitung der
Spannungsversorgung zwi-
schen PC und DVD-Laufwerk.
4. Tauschen Sie das DVD-Lauf-
werk.
5. Prüfen Sie die SATA-Verbin-
dung vom Mainboard zum
SATA-Slotblech im PC.
6. Prüfung Sie die Verbindung der
Spannungsversorgung vom
Netzteil zum SATA-Slotblech
im PC.
Test Active USB-Test (Mindestens 1 USB Human Device muss
angeschlossen sein, bei der AC sind das in der Re-
gel, Tastatur, Trackball, Kamera und USV-Netzteil).
➢Tauschen Sie den PC.
Test NET #1 SelfTest Bei diesem Test können Sie eine interne Prüfung
sämtlicher Netzwerkkarten vornehmen.
➢Tauschen Sie den PC.
Test Base Memory Der "Base RAM Test" ermöglicht die Prüfung des Ba-
sis-RAM auf der Systemplatine (bis 640 KB).
➢Entfernen Sie den Speicher
und stecken Sie ihn neu.
Test Cache Memory Mit dieser Funktion wird ein Test der Low-Level-
Speicherdaten und der Low-Level-Adressen im ex-
ternen Systemcache vorgenommen, um dessen
Funktion zu prüfen.
Test Extended Memory Der "Extended RAM Test" ermöglicht die Prüfung
des erweiterten RAM zwischen 1 MB und 4 GB.
Test Above 4 GB memo-
ry
Mit dem "Above 4 GB Memory Test" können Sie den
erweiterten RAM im Bereich über 4 GB prüfen.
Test VGA RAM Mit diesem Test wird der in der aktuell aktiven Grafik-
karte installierte Grafikspeicher geprüft.
➢Tauschen Sie die Grafikkarte.
Test VESA RAM Mit diesem Test können Sie die von einer VESA-
kompatiblen Grafikkarte unterstützten Text- und Gra-
fikmodi prüfen.
➢Tauschen Sie die Grafikkarte.
Test Testbeschreibung / Bedingung Maßnahme bei Problemen

63 24 599 D 3492
18 D 3492.076.03.01.01 03.2011
PC-Diagnose-Tool Sirona Dental Systems GmbH
Fehlerbehebung Diagnose-Tool CEREC AC
5.4.2 Technican Diagnostics
Test Testbeschreibung / Bedingung Maßnahme bei Problemen
Display Test Run Steuerungsbefehl ohne Testfunktion n.a.
Test CPU-1 Beim CPU-Test werden die Steuer-, Adress-, Daten-
und Flag-Register des Systemprozessors geprüft.
Beim Test der Gleitkommaeinheit (NPU, Numeric
Processing Unit) werden der Mathematikprozessor
des Systems sowie die Schnittstelle zwischen den
beiden Funktionen geprüft.
➢Tauschen Sie den PC.
Test CPU-2
Test NPU-1
Test NPU-2
Test Timer Bei diesem Test wird eine Zahl in die drei Timer-
Kanäle geladen und anschließend geprüft, ob der
Countdown auf den einzelnen Kanälen in der richti-
gen Geschwindigkeit erfolgt (nicht zu langsam und
nicht zu schnell).
➢Tauschen Sie den PC.
Test Keyboard Control-
ler
Bei diesem Test wird die ordnungsgemäße Funktion
des Schaltkreises für den Tastatur-Controller geprüft.
➢Tauschen Sie den PC.
Test INT #1 Das Testtool prüft die System-Interrupt-Controller.
Diese Controller enthalten Interrupt-Mask-Register,
In-Service-Register, Interrupt-Request-Register und
sämtliche Interrupt-Request-Lines. Sämtliche Kanäle
der Interrupt-Controller werden auf problematische,
falsche oder fehlende Interrupts hin geprüft.
➢Tauschen Sie den PC.
Test INT #2
Test DMA #1 Beim Test werden sämtliche Register und Status-
Ports der beiden DMA-Controller geprüft. Der DMA-
Controller ist für den Betrieb eines Systems von
größter Bedeutung, da er über separate Kanäle
verfügt, auf denen E/A-Geräte direkt auf den System-
RAM zugreifen können. Dies ermöglicht hohe
Datenübertragungsraten ohne Verwendung des Mi-
kroprozessors.
➢Tauschen Sie den PC.
Test DMA #2
Test SM Bus Mit diesem Test wird der SMBus geprüft. Dieser Bus
wird in Systemen hauptsächlich zur Akku- und Sen-
sorverwaltung verwendet. Der SMBus wird auch zum
Zugriff auf die SPD-Daten auf den Speichermodulen
verwendet.
➢Tauschen Sie den PC.
Test WDC___TYP
HDD___Short Self-Test
Mit diesen Funktionen werden eine Reihe
zerstörungsfreier Tests auf den in einem System in-
stallierten Festplatten durchgeführt. Controller-Such-
und Lese-Tests werden zur Prüfung des Gesamtzu-
stands eines Laufwerks durchgeführt.
1. Prüfen Sie die SATA-Leitung der
Festplatte.
2. Prüfung Sie die Leitung der
Spannungsversorgung der Fest-
platte.
3. Tauschen Sie die Festplatte in-
klusive Festplattenkabel.
Test 3 Minute(s) Drive
#1 __Size of
HDD__RndRd
