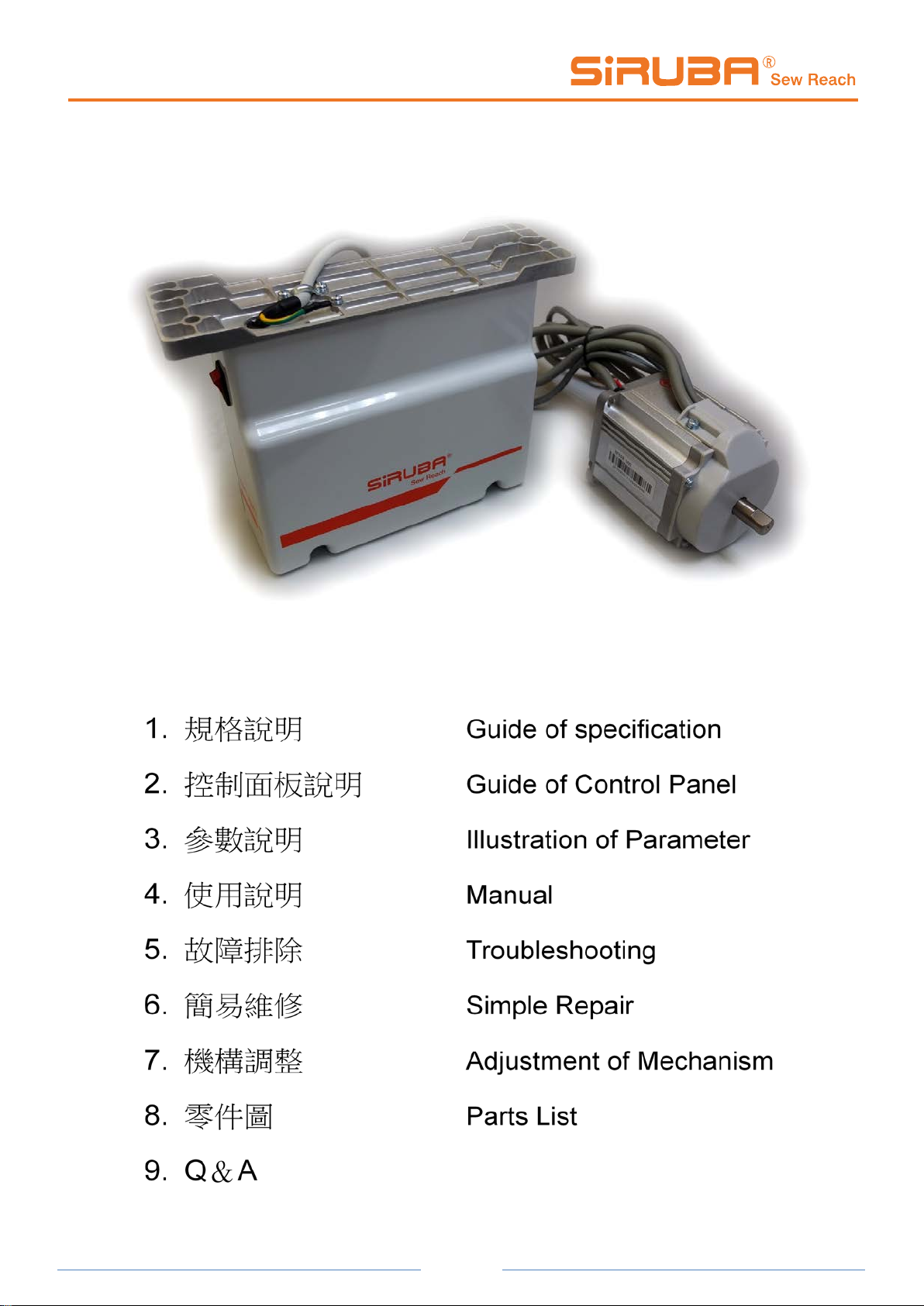

Siruba DL918 User manual

G 1
DL918 控制系統
Outline

G2
Guide of specification
The Specification and Function of The Motor and The Electronic Controller
Item Illustration
Power
Voltage AC 1Φ220V ±15% , 50Hz / 60Hz
Three-phase
Sinusoidal Drive
Motor
1.Rated Output : 500W
2.Rated Current : 3A
3.Max. Current : 13A
4.Rated Speed : 5000rpm
5.Max. Speed : 5500rpm
6.Rated Torque : 0.95Nm
7.Max. Torque : 3.5Nm
8.Encoder 解析度 Pixel: 360pulse / 回轉 Rotation
9. Insulation Class : B class( 130℃/ 266℉)
10. Dust Level: IP40
馬達驅動型態’
Types of Drive
Motor
1.
三相弦波驅動
Three-Phase Sinusoidal Drive : AC Servo Motor 500W ( BLDC )
2.停針位置誤差 ±3度Needle Position Error of ± 3 degrees
3.速度指令值 Velocity Command Value : 200 ~ 5000rpm
4.切線速度值 Tangential Velocity Value : 200 ~ 300rpm
5.加速速率值 Accelerate The Rate of Value : 4500rpm/150ms
6.減速速率值 Deceleration Rate Value
: 4500rpm/150ms
7.動力煞車 Dynamic Brake
: 1 ~ 5 scale
8.動力煞車時間值 Time Value of Power Brakes : 50 ~ 990ms
9.速度變動率 : 切線、低速:±10spm , start/end : ±20spm ,最高速 : ±50spm
Speed Rate of Change: Trimmer, Low Speed: :±10spm , start/end : ±20spm ,
Highest Speed: ±50spm ,
輸出輸入裝置規格與功能
The Specification and Function of Input and Output Device
項目
Item
內
容
說
明
Illustration
速度回饋
Speed
Feedback
Encoder ( 信號源 Source A & B & Z ) & Hall Sensor

G 3
輸入裝置
Input
Device
1.控速器( +12V ) Foot Switch :
( +12V / Start / VC / Knee SW / 0V / Trimmer ) Speed Controller
2.Safety Switch : ( +12V / Safety SW / PSD / 0V )
3.選針盒 Operation Box : ( U Sw. / R1 in / +12V / T1 out / 0V / CKU )
4.Encoder : ( +5V / Up / Down / A Phase / B Phase / R / S / T / 0V )
5.抬壓腳 Foot Lifter : ( OF / +24V )
6.倒縫開關(操作按鍵開關,手動控制倒縫電磁閥)
Backstitch Switch (Operation Key Switch, Manual Control Backstitch Solenoid Value)
7.掃線電磁閥電源開關 ，直接串接電磁閥電源線，控制掃線電磁閥 ON/OFF
Sweep Line Solenoid Value Power Switch, Direct Tandem Solenoid Valve Power
Cord, Control Sweep Line Solenoid Valve ON/OFF
輸出輸入裝置規格與功能
The Specification and Function of Input and Output Device
項目 Item
內容說明Illustration
輸出裝置
Output
Device
1.
提供
+12V / 0.5A ,
控制
LED Lamp
Supply +12 V/ 0.5A, Control LED Lamp
2.故障現象顯示 LED
Trouble Signal Display LED
3.車頭功能 Sewing Machine : 14 Pin Connecter
Pin1 : OA , Pin 8 : +24V
切線電磁閥(LU25-E)(行程 6mm,阻抗 7.5ohm,吸力 5.5Kg/mm)
Trimmer Solenoid (LU25-E)(distance 6mm mpedance .5ohm,suction5.5Kg/mm)
Pin2 : OB , Pin 9 : +24V
掃線電磁閥(GLU36)(行程 7mm,阻抗 8.5ohm,吸力 2.5Kg/mm)
Thread Wiper Solenoid (GLU36)
(distance7mm,impedance8.5ohm,suction2.5Kg/mm)
Pin6 : OC , Pin13 : +24V
倒縫電磁閥(LC209-A)(行程 8mm,阻抗 5.6ohm,拉力 4Kg/mm)
Backstitch Solenoid (LC209-A)(distance 8mm,impedance 5.6ohm, Pull 4Kg/mm)
Pin5 : INE 倒縫開關 , Pin12 : 0V
操作按鍵開關,手動控制倒縫電磁閥
Pin5 : INE Backstitch Switch , Pin12 : 0V
Operation Key Switch, manual control backstitch solenoid valve
Pin10 : Earth 接地 , Pin3 & 4 & 11 : NC
設定裝置
Setting
Device
1.
內部具有
DIP SW
裝置，
The DIP SW Device is installed in the internal machine.
(1).起始倒縫 Start Backstitching
(2).終止倒縫 Stop Backstitching
(3).上停針 / 下停針 Upper Stop Pin / Down Stop Pin
(4).慢速起縫 Stitching with slow speed
2.外部具有旋轉 VR 可調整 Max rpm ~ 0 rpm 之間的最大可運轉速
The rotation VR in the external machine can adjust the maximum speed within Max
rpm ~ 0 rpm.

G4
電控器方塊圖
Electric Controller Block Diagram

G 5
控制面板介紹
Guide of Control Panel
1.
Special Function Selection
9.
關閉照明用
LED
LED OFF
2
Presser Foot Function After Thread Trimming
10.
參數功能別
/
參數內容選擇鍵
Parameter Increment / Decrement Key
3.
Forward Stitch Correction
11.
定寸縫模式
Constant Stitching Setting
4.
押腳功能
Presser Foot Function When Motor Stop
12.
自由縫模式
Free Stitching Setting
5.
切線功能
Auto Thread Trimming Function
13.
自動觸發模式
One Shot Automation Stitching
6.
Parameter Setting
14.
起始回縫模式
Start Tacking Setting
7.
Parameter Saving
15.
終止回縫模式
End Tacking Setting
8.
開啟照明用
LED
LED ON
16.
連續回縫模式
Bar Tacking Setting

G6

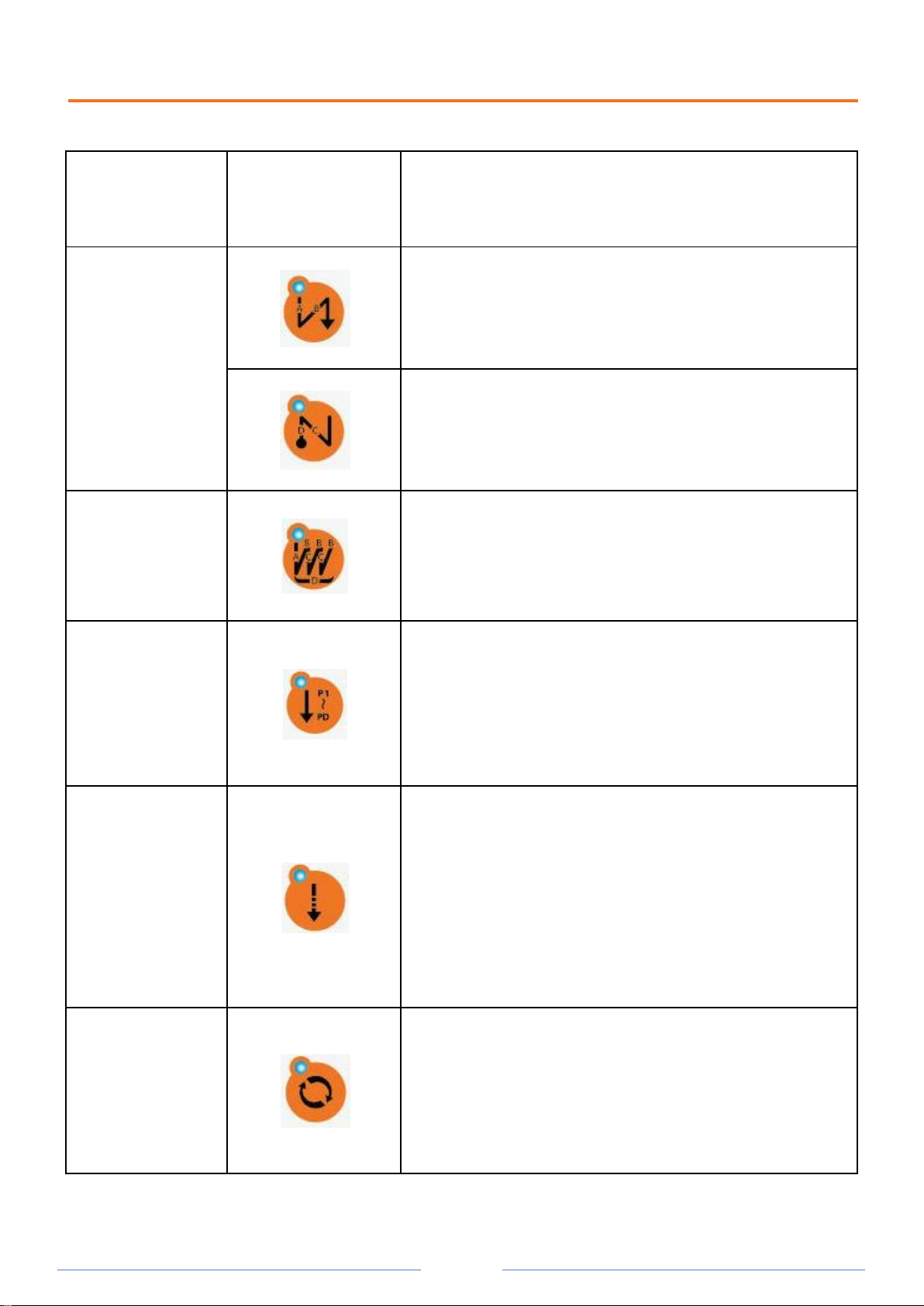

功能鍵說明
Functions and Operations
功能名稱
Function
按鍵圖示
Key
對應車缝動作
Sewing Machine Operation
起始/終止回缝功
能
Start / End
Tacking
執行起始回缝 A、B段車缝一次
Single Start Tacking (A, B Sections)
執行終止回缝 C、D段車缝一次
Single End Tacking (C, D Sections)
連續回缝功能
Bar Tacking
執行連續回縫 A段一次，B、C段D次
Bar Tacking (A Section 1 Time / B, C Section D Times)
定寸缝功能
Constant Stitching
進入定寸缝功能，分為 P1~PF 共15 段，可設定每段針
數
Enter Constant Stitching Function. Set the stitch number.
自由缝
Free Stitching
1.
踏板前踩時進行車缝
Forward tread the front part of foot pedal. The machine
will run.
2. 踏板中立時停止車缝
Reset the foot pedal back to original position. The
machine will stop.
3. 踏板後踩時進行切線、掃線、抬押腳等動作
Backward depress the back part of foot pedal. The
machine trim threads automatically.
自動模式
One Shot
Automatic
Stitching
前踩踏板完成回缝之設定針數
Complete the stitch number in start / end tacking mode.
定寸缝功能中則完成該段之針數
Complete the stitch number in defined section in
constant stitching mode.

G 7
切線功能
Thread Trimming
選擇切線功能
Enable or disable thread trimming.
押腳功能
Presser Foot
Function When
Motor Stop
選擇車缝停止時，押腳是否動作
Presser foot action when motor stop.
切線押腳功能
Presser Foot
Function After
Thread Trimming
選擇切線之後，押腳應是否動作
Presser foot action after thread trimming.
補針功能
Forward Stitching
Correction
依照參數設定在車缝結束之後補針
Forward stitching as adding stitch before machine stop.
特殊功能選擇
Special Function
Selection
進入特殊功能選擇區後，選擇特殊功能
Enter Special Function Mode to select function.
參數設定
Parameter Setting
在一般模式中，長按此鍵進入參數選擇模式
In Normal Mode, press the key to enter Parameter
Selection Mode.
調整設定參數後，按此鍵由參數設定跳回參數選擇模
式
After parameter adjustment, press the key to back to
Parameter Selection Mode.

G8
儲存參數設定並
離開
Parameter Saving
在一般模式中，長按此鍵進入特殊功能選擇
In Normal Mode, press the key to enter Special Function
Mode.
於特殊功能模式中，按此鍵可回到一般模式
In Special Function Mode, press the key to return to
Normal Mode.
調整設定參數後，按此鍵回到一般模式
After parameter adjustment, press the key to back to
Normal Mode.
開啟 LED
LED ON
開啟照明用 LED
Turn on LED light.
關閉 LED
LED OFF
關閉照明用 LED
Turn off LED light.
參數功能別/
參數內容
遞增
Increment Key
增加 A、B、C、D針數 0~15 針(0~F) (Note: A=10, B=11,
C=12, D=13, E=14, F=15)
Stitching number increment from 0 to 15 (0~F) (Note:
A=10, B=11, C=12, D=13, E=14, F=15)
參數功能別項次選擇遞增 / 參數內容調整
Increment for Parameter Selection and Adjustment.
參數功能別/
參數內容
遞減
Decrement Key
減少 A、B、C、D針數 15~0 針(F~0) (Note: F=15, E=14,
D=13, C=12, B=11, A=10)
Stitching number increment from 0 to 15 (0~F) (Note:
F=15, E=14, D=13, C=12, B=11, A=10)
參數功能別項次選擇遞減 / 參數內容調整
Decrement for Parameter Selection and Adjustment.

G 9
參數介紹
Illustration of Parameter
參數
Parameter
參數功能
Function
設定範圍
Range
出廠值
Default
說明
Description
1 馬達速度
Motor Speed 200~4500 4000 單位 (Unit): rpm
2 慢速起缝模式
Soft Start Stitch Mode A/T T
A:
往前輕觸踏板時，自動執行
慢速起缝。
A: Automatic soft start stitching
when treading forward foot
pedal.
T: 切線動作結束後下一次執
行車缝動作時，自動執行慢速
起缝。
T: Automatic soft start stitching
when thread trimming
completed and start next
stitching cycle.
3 計數比例選擇
Counter Ratio Selection 1-100 1
設定計數，為
"043"
的倍數值。
實際值為”003” x “043”.
Set the counter ratio. It will be
a multiple for the value set in
“043”. The real value will be
“003” x “043”.
當”042”設為 UTS 模式時無
效，固定為 1倍。
When “042” was set as UTS
mode, the multiple is set
default value (1).
4 起始回缝速度
Start Tacking Speed
200~4500 2000 單位 (Unit): rpm
5 終止回缝速度
End Tacking Speed 200~4500 2000 單位 (Unit): rpm
6 連續回缝速度
Bar Tacking Speed 200~4500 1800 單位 (Unit): rpm
7 慢速起缝速度
Soft Start Speed 200~3000 400 單位 (Unit): rpm
8 慢速起缝針數 0~99 2

G10
Soft Start Stitch Number
9
自動定寸缝速度
Auto Constant Stitching
Speed
200~4500 3800 單位 (Unit): rpm
10
定寸缝後自動執行終
止回缝
Auto End Tacking after
Constant Stitching
ON/OFF ON
ON:
在執行完最後一段定針
缝後，即自動執行終止回缝或
切線動作。
ON: After last stitching cycle at
constant stitching,
automatically execute end
tacking or thread trimming.
OFF: 再執行完最後一段定針
缝後，將無自動執行終止回缝
或切線動作(需要後踩才可執
行終止回縫或切線。)
OFF: After last stitching cycle at
constant stitching, the end
tacking or thread trimming will
not be executed unless
depressing backward on foot
pedal.
12
起始回缝
模式類別
Mode Selection for
Start Tacking
A/M/SU/SD A
A:
往前輕觸踏板，即自動執行
完起始回缝段針數。
A: One shot sewing.
M: 受踏板控制可任意控速與
停止。
M: Motor can adjust speed and
stop during operation via foot
pedal control.
SU: 於各段轉角處自動暫停針
上後，始繼續執行下一段針
數，暫停時間由參數"027"調整
控制。
SU: One shot sewing while
motor stops at needle UP with
few ms interruption at end of
each seam. The interruption
time set by “027” timer.
SD: 於各段轉角處自動暫停針
下後，始繼續執行下一段針
數，暫停時間由參數"027"調整
控制。
SD: One shot sewing while
motor stops at needle DOWN

G 11
with few ms interruption at end
of each seam. The interruption
time set by “027” timer.
13
起始回缝結束點操作
模式
Mode Selection at the
End of Start Tacking
CON/STP CON
CON:
執行完起始回缝段針數
後，即自動連續執行下一段的
功能設定。
CON: At the end of start
tacking, it continues operations
if foot pedal presses.
STP: 執行完起始回缝段針數
後，必須再次前踏後始恢復一
般功能。
STP: At the end of start tacking,
the re-start must be controlled
by foot pedal forward treading.
14
起始回缝功能
Start Tacking Function
Selection
ON/OFF ON
15
起始回缝
A
段車縫針數
Stitch A Setting for Start
Tacking
0~15 3
16
起始回缝
B
段車縫針數
Stitch B Setting for Start
Tacking
0~15 3
17
起始回缝回數
Turns Setting for Start
Tacking
0~4 3
18
起始回缝
A
段針數補償
Stitch A Balance for
Start Tacking
00~0F 0
19
起始回缝
B
段針數補償
Stitch B Balance for
Start Tacking
00~0F 0
20
終止回缝模式
Mode Selection for End
Tacking
A/SU/SD A
A:
車缝後觸動全後踏功能，即
自動執行完終止回缝段針數。
A: One shot sewing.
SU: 於各段轉角處自動暫停針
上後，始繼續執行下一段針
數，暫停時間由參數"027"調整
控制。
SU: One shot sewing while
motor stops at needle UP with

G12
few ms interruption at end of
each seam. The interruption
time set by “027” timer.
SD: 於各段轉角處自動暫停針
下後，始繼續執行下一段針
數，暫停時間由參數"027"調整
控制。
SD: One shot sewing while
motor stops at needle DOWN
with few ms interruption at end
of each seam. The interruption
time set by “027” timer.
21
終止回缝功能
End Tacking Function
Selection
ON/OFF ON
22
終止回缝
C
段車縫針數
Stitch C Setting for End
Tacking
0~15 3
23
終止回缝
D
段車縫針數
Stitch D Setting for End
Tacking
0~15 3
24
終止回缝回數
Turns Setting for End
Tacking
0~4 2
25
終止回缝
C
段針數補償
Stitch C Balance for End
Tacking
00~0F 0
26
終止回缝
D
段段針數補
償
Stitch D Balance for End
Tacking
00~0F 0
27
自動回缝段落停止時
間
Interruption Time
Setting at Section End
of Tacking
0~999 50 單位 (Unit): ms
28
起始
/
終止回缝針數設
定
Stitch Setting for Start /
End Tacking
ON/OFF OFF
ON:
有效
ON: The function is Valid.
OFF:無效
OFF: The function is invalid.
29 起始
/
終止回缝針數補 0~99 0 當執行起始或終止回缝功能

G 13
償
Adding Stitches for Start
/ End Tacking
時，在各段的設定針數內自動
追加 0~99 針(註:需在"028"為
ON 時才有效)
When executing start / end
tacking, it will automatically
add 0~99 stitches. (Note: the
function will be valid only when
“028” was set ON.)
30
終止回缝 C段多加 1針
Adding 1 Stitch to the
Stitch C of End Tacking
ON/OFF OFF
ON:
當執行終止回缝功能時，
再第一段的 C段內自動追加一
針。
ON: When executing end
tacking, it will automatically
add 1 stitch in C Section.
OFF:無效
OFF: The function is invalid.
31
自動連續回缝運動模
式
Mode Selection for Bar
Tacking
A/M/SU/SD A
A:
往前輕觸踏板，即自動執行
完起始回缝段針數。
A: One Shot Sewing.
M: 受踏板控制可任意控速與
停止。
M: Motor can adjust speed and
stop during operation via foot
pedal control.
SU: 於各段轉角處自動暫停針
上後，始繼續執行下一段針
數，暫停時間由參數"027"調整
控制。
SU: One shot sewing while
motor stops at needle UP with
few ms interruption at end of
each seam. The interruption
time set by “027” timer.
SD: 於各段轉角處自動暫停針
下後，始繼續執行下一段針
數，暫停時間由參數"027"調整
控制。
SD: One shot sewing while
motor stops at needle DOWN
with few ms interruption at end
of each seam. The interruption
time set by “027” timer.
32 連續回缝功能
Bar Tacking Function ON/OFF OFF

G14
Selection
33
連續回缝
A
段針數
Stitch A Setting for Bar
Tacking
0~99 4
34
連續回缝回數
Turns Setting for Bar
Tacking
0~15 4
35
連續回缝
B
段針數
Stitch B Setting for Bar
Tacking
00~0F 4
36
連續回缝
C
段針數
Stitch C Setting for Bar
Tacking
00~0F 4
37
定寸缝模式
Mode Selection for
Constant Stitching
A/M M
A:
前踏即動作
A: One Shot Sewing.
M: 由踏板控制且馬達可中途
停止
M: Motor can adjust speed and
stop during operation via foot
pedal control.
38
定寸缝
(15
段
)
選擇
Constant Stitching
Function Selection
ON/OFF OFF
39
定寸缝針數設定
Stitches Setting for
Constant Stitching
0~250 15
使用
P1~PF
功能時，
P1~P4
段
出廠設定針數為 15，如未使用
之段，其針數必須設為 0。
When using P1~PF functions,
the default setting are15
stitches, while other unused
stitches need to set to 0 stitch.
37
定寸缝模式
Mode Selection for
Constant Stitching
A/M M
A:
前踏即動作
A: One Shot Sewing.
M: 由踏板控制且馬達可中途
停止
M: Motor can adjust speed and
stop during operation via foot
pedal control.
38
定寸缝
(15
段
)
選擇
Constant Stitching
Function Selection
ON/OFF OFF

G 15
39
定寸缝針數設定
Stitches Setting for
Constant Stitching
0~250 15
使用
P1~PF
功能時，
P1~P4
段
出廠設定針數為 15，如未使用
之段，其針數必須設為 0。
When using P1~PF functions,
the default setting are15
stitches, while other unused
stitches need to set to 0 stitch.
43 計數目標值
Count Setting 1~9999 99
44 計數值顯示
Current Count Display 0~99
顯示數值
Count #
Display
45 馬達速度顯示
Motor Speed Display 0~4500
顯示速度
Speed
Display
參數碼
Parameter
顯示
LED
Display
功能描述
Function
Description
可調範圍
Range
單位
Unit
出廠值
Default
說明
Description
備註
Note
47 MAC
縫紉機機型碼
選擇
Sewing
Machine Code
Selection
(without / with
Presser Foot
Lifter)
11/13 // 13
縫紉機機型碼選擇
Sewing Machine Code
Selection (without / with
Presser Foot Lifter)
48 N12
單定位功能選
擇
Needle
Positioning
Selection
ON/OFF // OFF
ON: 為單定位停針，僅停於
針上位置
(面板上停針開關若選設於
針下時為無效)
ON: Needle Up
Positioning Only.
(The function is invalid if
the setting is Needle
Down in the operation
box.)
OFF:為上下定位停針
(針上與針下之停針位置由
面板上的停針開關決定)
OFF: Need Up or Need
Down Positioning.
(The positioning will be set
by operation box.)

G16
53 POL
電源 ON時第一
針慢速起缝
First Stitch Soft
Start at Power
ON
ON/OFF // ON
ON:
每次開電時，如設定
ON 第一針會自動以
"007.S"設定值執行
ON: The first stitch will
follow the setting in
"007.S" at power on.
OFF: 無動作
OFF: The function is
disable.
60 L
馬達低速度調
整
Motor Low
Speed
Adjustment
200~300 rpm 200 馬達低速度調整
Motor Slow Speed
Adjustment
61 T 切線速度
Trimming
Speed
200~300 rpm 300 馬達切線速度調整
Trimming Speed
Adjustment
63 FTP
自動壓腳提升
器型式選擇
Presser Foot
Lifter Type
Selection
M/A // M
M:
電磁式輸出
M: Solenoid Type
A: 空氣式輸出
(當設定為 A模式時
"064.FO"&"065.FC"無動
作)
A: Pneumatic Type
(When set at A type,
"064.FO" & "065.FC" is
invalid.)
64 FO
壓腳電磁鐵出
力初始全額輸
出時間
Full On Time
Setting for
Presser Foot
Lifter Solenoid
0~990 ms 250
"063.FTP"設為 M模式才有
效
Valid when "063.FTP" sets
at M Mode
65 FC
壓腳電磁鐵出
力動作週期%
Duty Cycle
Setting for
Pressor Foot
Lifter Solenoid
10~90% % 20
"063.FTP"設為 M模式才有
效
Valid when
"063.FTP" sets
at M Mode
66 FD
馬達啟動時間
延遲
Motor Delay
Time Setting
0~990 ms 300
確保此時壓腳以放下
If pressor foot lifter is
installed, set the delay
time to ensure the presser
foot lifter will come down
first.

G 17
67 FPM
壓腳電磁閥動
作時的保護功
能開啟選擇
Protection
Function
Selection when
Presser Foot
Lifter Solenoid
Enabled
ON/OFF // ON
ON: 有效 (以"068.FP"設
定值為準)
ON: Enable (Follow the
time setting value at
"068.FP")
OFF: 無效
OFF: Disable
68 FP
壓腳電磁閥動
作時的保護時
間設定
Protection
Function Delay
Time when
Presser Foot
Lifter Solenoid
Enabled
(0~9990)*
0.01S 0.01
秒3000
當"067.FRM"為ON 時有效
(壓腳放下前 2 Sec 有警示
音)
Enable when "067.SRM"
set at ON. The buzzer will
alarm 2 secs prior to
presser foot lifter goes
down.
69 HD
半後踏抬壓腳
確認時間
Half Heeling
Pedal Delay
Time
0~990 ms 100
設定半後踏抬壓腳的延遲
時間，一般設為 100ms
Set half heeling delay
time. The default is
100ms.
70 HHC
半後踏抬壓腳
功能選擇
Half Heeling
Pedal Function
Canceling
ON/OFF // OFF
ON:
取消半後踏抬壓腳
(車縫後半後踏即切線)
ON: No presser foot lifter
at half heeling.
(The trimmer will be
enable when half heeling
padeling).
OFF:不取消半後踏抬壓腳
OFF: Enable preser foot
lifter at half heeling.
71 FL
全後踏抬壓腳
功能選擇 Full
Heeling Pedal
Function
Canceling
ON/OFF // OFF
ON:
取消全後踏抬壓腳
ON:
No presser foot lifter at full
heeling.OFF:不取消全後
踏抬壓腳 OFF: Enable
presser foot lifter at full
heeling.
73 FSN
抬壓腳偵測功
能選擇
Presser Foot
Lifter Function
Sensing
Selection
ON/OFF // ON
ON:
啟動偵測抬壓腳功能
ON: Enable presser foot
lifter sensing function
OFF: 取消偵測抬壓腳功能
OFF: Disable presser foot
lifter sensing function

G18
74 SFT
安全開關功能
選擇
Safety Switch
Function
Selection
ON/OFF ON
ON:
啟動安全開關保護
ON: Enable safety switch
protection
OFF:取消安全開關保護
OFF: Disable safety
switch protection
75 SFM
安全開關保護
信號形式
Safety Switch
Protection
Mode
NC/NO // NO
NC:SAFETY SW
為常閉
NC: Safety switch mormal
close
NO:SAFETY SW 為常開
NO: Safety switch normal
open
81 TS
切線電磁閥動
作角度
Trimmer
Solenoid
Enabled Angle
0~360 角度
Deg
ree
45
82 T1
切線電磁閥動
作時間
Delay Time
Prior to
Trimmer
Enabled
0~990 ms 70
85 D1
鬆線電磁閥動
作角度
Thread
Tension
Solenoid
Enabled Angle
0~360 角度
Deg
ree
45
86 D2
鬆線電磁閥動
作時間
Delay Time
prior to Thread
Tension
Release
0~990 ms 70
87 C1
夾線電磁閥出
力功能
Thread Grip
Function
ON/OFF // OFF
ON:
開啟
ON: Enable Thread Grip
Function
OFF:關閉
OFF: Disable Thread Grip
Function
88 C2
夾線電磁閥動
作角度
Thread Grip
Solenoid
Enabled Angle
0~360 角度
Deg
ree

G 19
89 C3
夾線電磁閥動
作時間
Delay Time
Prior to Thread
Grip Enabled
0~990 ms
92 W1
撥線延遲時間
Delay Time
Prior to Wiper
Enabled
0~990 ms 10
於針上訊號被觸發後，進行
掃線動作前的間隔時間
Delay time prior to wiper
enabled.
93 W2 撥線動作時間
Wiper Time
Setting
0~990 ms 50
94 WF
壓腳延遲時間
Delay Time
Prior to
Presser Foot
Lifter Enabled
0-990 // 80
掃線後與抬壓腳動作前的
間隔時間
Duration between wiper
and presser foot lifter
enabled.
101 S1
回縫電磁閥開
啟提前角度
(起始回縫)
Solenoid
Advanced
Open Angle
(Start Tacking)
0~1440 角度
Deg
ree
TBD Default will be different by different sewing machine
model.
102 S2
回縫電磁閥關
閉提前角度
(起始回縫)
Solenoid
Advanced
Close Angle
(Start Tacking)
0~1440 角度
Deg
ree
TBD
Default will be different by
different sewing machine
model.
103 E1
回縫電磁閥開
啟提前角度
(終止回縫)
Solenoid
Advanced
Open Angle
(End Tacking)
0~1440 角度
Deg
ree
TBD
Default will be different by
different sewing machine
model.
104 E2
回縫電磁閥關
閉提前角度
(終止回縫)
Solenoid
Advanced
Close Angle
(End Tacking)
0~1440 角度
Deg
ree
TBD
Default will be different by
different sewing machine
model.

G20
105 B1
回縫電磁閥開
啟提前角度(連
續回
縫)Solenoid
Advanced
Open Angle
(Bar Tacking)
0~1440 角度
Deg
ree
TBD
Default will be different by
different sewing machine
model.
106 B2
回縫電磁閥關
閉提前角度
(連續回縫)
Solenoid
Advanced
Close Angle
(Bar Tacking)
0~1440 角度
Deg
ree
TBD Default will be different by different sewing machine
model.
113 DEG
針下停止角度
Needle Down
Position Stop
Angle
0-360 角度
Deg
ree
25
114 UEG
針上停止角度
Needle Up
Position Stop
Angle
0-360 角度 220
117 ER 故障顯示碼
Error Code
Record
10 組1 可記憶最近 10 組故障代碼
Record of Latest 10 sets
Error Codes
120 FHM
踏板全後踏操
作模式選擇
Full Heeling
Pedal Mode
Selection
FU/NU/N
O/NUF // FU
FU:
全後踏有切線及抬壓
腳
FU: Trimmer and presser
foot lifter enabled at full
heeling pedal.
NU: 全後踏只有提針功能
NU: Only needle moving
upward at full heeling
pedal.
NO:全後踏無抬壓腳功能
NO: No presser lifter
function at full heeling
pedal.
NUF: 全後踏抬壓腳及提
針
NUF: presser lifter
enabled and needle
moving upward at full
heeling pedal.
