Skil 0721 F0150721 Series User manual

HAND MOWER
0721 (F0150721..)
 ORIGINAL INSTRUCTIONS 5
NOTICE ORIGINALE 6
ORIGINALBETRIEBSANLEITUNG 7
 ORIGINELE GEBRUIKSAANWIJZING 8
BRUKSANVISNING I ORIGINAL 9
 ORIGINAL BRUGSANVISNING 10
ORIGINAL BRUKSANVISNING 11
 ALKUPERÄISET OHJEET 12
MANUAL ORIGINAL 13
MANUAL ORIGINAL 15
ISTRUZIONI ORIGINALI 16
EREDETI HASZNÁLATI UTASÍTÁS 17
 PŮVODNÍM NÁVODEM K POUŽÍVÁNÍ 18
 ORİJİNAL İŞLETME TALİMATI 19
 INSTRUKCJA ORYGINALNA 20
 ПОДЛИННИК РУКОВОДСТВА
ПО ЭКСПЛУАТАЦИИ 22
 ОРИГІНАЛЬНА ІНСТРУКЦІЯ
З ЕКСПЛУАТАЦІЇ 23
 ΠΡΩΤΟΤΥΠΟ Ο∆ΗΓΙΩΝ ΧΡΗΣΗΣ 24
 INSTRUCŢIUNI DE FOLOSIRE
ORIGINALE 25
 ОРИГИНАЛНО РЪКОВОДСТВО
ЗА ЕКСПЛОАТАЦИЯ 27
 PÔVODNÝ NÁVOD NA POUŽITIE 28
 ORIGINALNE UPUTE ZA RAD 29
 ORIGINALNO UPUTSTVO ZA RAD 30
 IZVIRNA NAVODILA 31
 ALGUPÄRANE KASUTUSJUHEND 32
 ORIĢINĀLĀ LIETOŠANAS PAMĀCĪBA 33
 ORIGINALI INSTRUKCIJA 34
 ИЗВОРНО УПАТСТВО ЗА РАБОТА 36
 UDHËZIMET ORIGJINALE 37
 40
 40
www.skil.com
SKIL Europe BV - Konijnenberg 60 09/13 2610Z05033
4825 BD Breda - The Netherlands

2
3
1
C
A
B
D
E
2
30 cm
˃Ɠʾÿ
ʽʾƯʿʽʽˀ
0721
12-44 mm
5 x

3
M6x30 (6x)
4
C
B
B
5

4
7
C
E
D
C
D
C
E
6

5

Hand mower 0721
INTRODUCTION
• This product is intended for domestic lawn mowing only
! do not use the hand mower to cut grass on roofs
or balconies
• Check whether the packaging contains all parts as
illustrated in drawing 2
• When parts are missing or damaged, please contact your
dealer
TECHNICAL SPECIFICATIONS 1
TOOL ELEMENTS 2
APush bar
B Wing nut for adjusting mowing height
CBottom blade
D Screw for adjusting bottom blade
ECutting blades
SAFETY
• Readthisinstructionmanualcarefullybeforeuse
and save it for future reference 3
• Take care when transporting the mower to the lawn, as
the cutting blades are sharp
• Always wear long trousers when mowing
• Do not operate the mower when barefoot or wearing
open sandals
• Thoroughly inspect the area where the mower is to be
used and remove all hard objects which could be caught
up and thrown by the cutting mechanism
• Always ensure that the cutting mechanism is in good
working order (have worn or damaged parts replaced)
• Keep all nuts, bolts and screws tight to be sure that the
mower is in safe working condition
• Only mow with sucient daylight or with appropriate
articial lighting
• Never mow in the direct vicinity of persons (especially
children) and animals
• Alwayskeephandsandfeetawayfromrotating
parts
• Operate the mower at a walking pace only (do not run)
• Keep proper footing on slopes and do not mow extremely
steep slopes
• Be extremely careful when moving backwards or pulling
the mower towards you
• Never leave the mower unattended
• Never let children or other persons who are not familiar
with the operating instructions use the product
USE

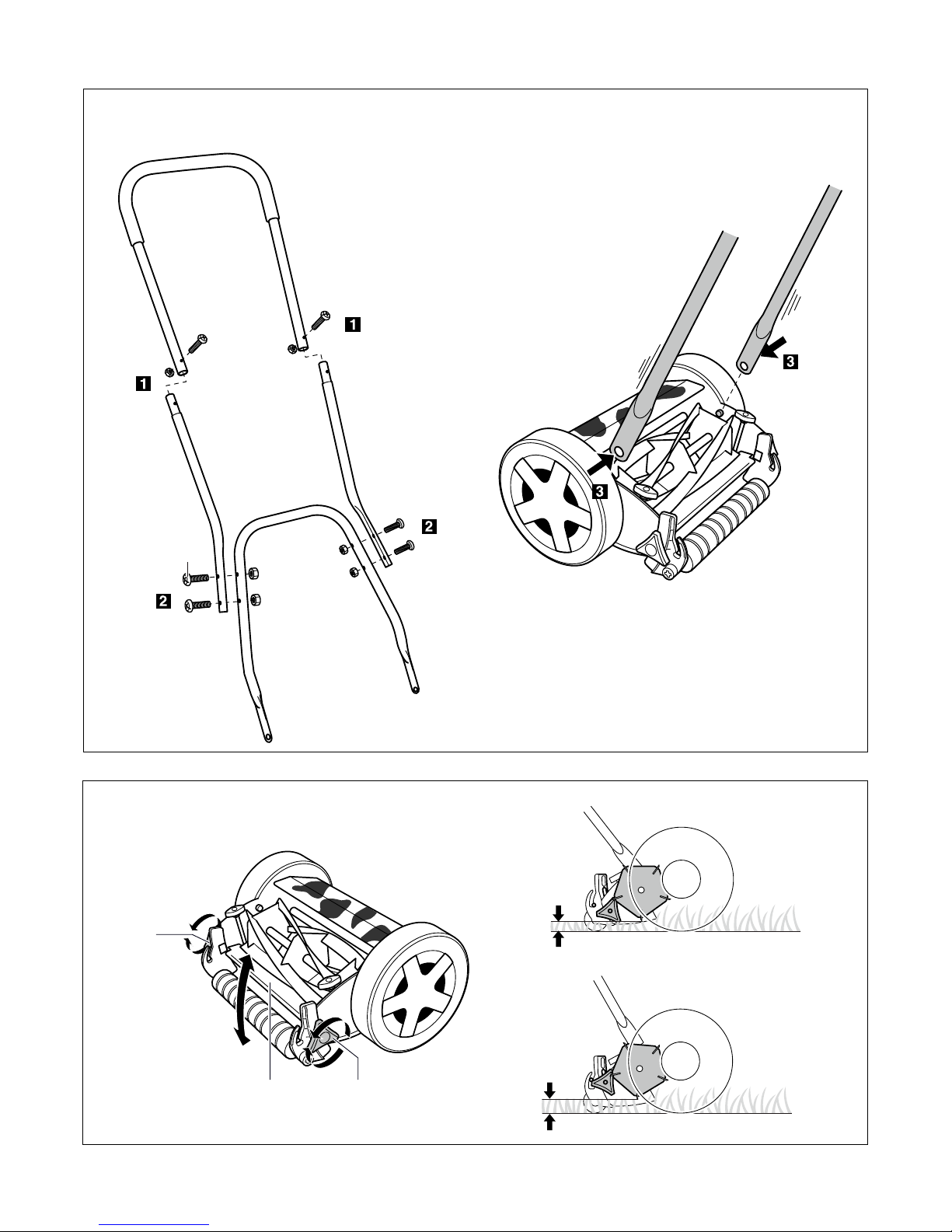

• Assembly instructions 4
- the sequence of the numbers appearing in the drawing
corresponds with the sequence of the steps to be
followed for assembling the hand mower
! firmlytightenallscrewsandnuts
• Adjusting cutting height (12-44 mm) 5
! wearprotectivegloves
- place the mower on a rm, at surface
- loosen both wing nuts B
- lift the housing in the center to the required cutting
height
- adjust the cutting height so that bottom blade C has no
ground contact if there are uneven areas on the lawn
surface
- tighten both wing nuts B
! ensure that wing nuts B are adjusted at the same
height on both sides
• Operating instructions
- hold the mower with both hands
- place the mower on the edge of the lawn and mow in a
forward direction
- reverse at the end of each turn, slightly overlapping the
previous cut strip
- only use the mower on dry grass
- keep the mower away from solid objects and plants
- for mowing long grass, rst set the cutting mechanism
to the maximum cutting height, then to a lower cutting
height
- adjust bottom blade C when the grass is not cut
cleanly and evenly
• Adjusting bottom blade 6
! prevententrapmentofthefingersbetween
movingcuttingbladesandfixedpartsofthe
mower
! wearprotectivegloves
- turn the mower upside down
- adjust bottom blade C to the required position by
loosening/tightening both adjustment screws D
- the adjustment is correct, if a piece of paper inserted
between cutting blades E and bottom blade C is cut
sharp like through a pair of scissors (to do this
carefully rotate the blade cylinder by hand)
MAINTENANCE / SERVICE
• Clean the mower after each use with a hand brush and a
soft cloth
! donotusewater(especiallynohigh-pressure
sprays)
- remove compacted grass cuttings from the blade area
with a wooden or plastic implement
• Lubricate the cutting blades regularly to avoid oxydation
• Regularly check for loose or damaged cutting blades,
and worn or damaged components
• The mower is equipped with self-sharpening cutting
blades
! beawarethattheself-sharpeningfunctiondoes
notwork,whenbottombladeCisnotcorrectly
adjusted (see 6)
• When necessary, take the mower to your dealer to have
the cutting mechanism sharpened
• Store the mower indoors in a dry place
• Do not place other objects on top of the mower when
stored
• If the appliance should fail despite the care taken in
manufacturing and testing procedures, repair should be
carried out by an after-sales service centre for SKIL
power tools

6
- send the appliance undismantled together with proof
of purchase to your dealer or the nearest SKIL service
station (addresses as well as the service diagram of
the appliance are listed on www.skil.com)
ENVIRONMENT
• Dispose of product and packaging by sorting them for
environment-friendly recycling (the plastic components
are labeled for categorized recycling)
- symbol 7 will remind you of this when the need for
disposing occurs

Tondeuse manuelle 0721
INTRODUCTION
• Ce produit est destiné uniquement à la tonte du gazon
chez soi
! n’utilisezpaslatondeusemanuellepourtondre
l’herbe de toits ou de balcons
• Vériez que le conditionnement contient toutes les
pièces présentées dans le schéma 2
• Lorsque des pièces manquent ou sont endommagées,
veuillez contacter votre distributeur
SPECIFICATIONS TECHNIQUES 1
ELEMENTS DE L’OUTIL 2
A Barre de poussée
B Ecrou papillon pour régler la hauteur de coupe
C Lame inférieure
D Vis pour régler la lame inférieure
ELames de coupe
SECURITE
• Lisezattentivementcemanueld’instructionavant
d’utiliserl’appareiletconservez-lepourpouvoir
vousyréférerultérieurement3
• Soyez prudent lors du transport de la tondeuse sur la
pelouse car les lames de coupe sont acérées
• Portez toujours des pantalons longs lors de la tonte
• N’utilisez pas la tondeuse alors que vous êtes pieds nus
ou que vous portez des sandales ouvertes
• Inspectez soigneusement la zone où vous devrez utiliser
la tondeuse et enlevez tous les objets qui pourraient être
attrapés et rejetés par le mécanisme de coupe
• Veillez toujours à ce que le mécanisme de coupe soit en
bon état de fonctionnement (remplacez les pièces usées
ou endommagées)
• Veillez à ce que tous les écrous, boulons et vis soient
bien serrés an de garantir un fonctionnement sûr de la
tondeuse
• Tondez uniquement lorsqu’il fait susamment clair ou
qu’il y a susamment d’éclairage articiel
• Ne tondez jamais à proximité immédiate de personnes
(surtout d’enfants) et d’animaux
• Gardeztoujourslesmainsetlespiedsàdistance
despiècesrotatives
• Utilisez uniquement la tondeuse en marchant (il ne faut
pas courir)
• Conservez un bon équilibre sur les pentes et ne tondez
pas les pentes très raides
• Soyez extrêmement prudent lorsque vous vous déplacez
vers l’arrière ou tirez la tondeuse vers vous
• Ne laissez jamais la tondeuse sans surveillance
• Ne laissez jamais d’enfants ou d’autres personnes ne
connaissant pas les instructions de fonctionnement
employer le produit
UTILISATION
• Instructions de montage 4
- la séquence des numéros apparaissant sur le schéma
correspond à la séquence des étapes à suivre pour le
montage de la tondeuse manuelle
! serrezfermementtouteslesvisetlesécrous
• Réglage de la hauteur de coupe (12-44 mm) 5
! portezdesgantsdeprotection
- placez la tondeuse sur une surface solide et plane
- desserrez les deux écrous papillons B
- soulevez le bâti au centre jusqu’à l’obtention de la
hauteur de coupe voulue
- réglez la hauteur de coupe de manière à ce que la
lame inférieure C ne touche pas le sol si la pelouse
présente des zones inégales
- resserrez les deux écrous papillons B
! veillezàcequelesécrouspapillonsBsoient
réglésàlamêmehauteurdesdeuxcôtés
• Instructions d’utilisation
- tenez la tondeuse à deux mains
- placez la tondeuse au bord de la pelouse et tondez en
vous dirigeant vers l’avant
- faites demi-tour au bout de chaque bande en
recouvrant légèrement un peu de la bande précédente
- utilisez uniquement la tondeuse sur de l’herbe sèche
- éloignez la tondeuse des objets et des plantes durs
- si vous devez tondre de l’herbe haute, réglez d’abord le
mécanisme de coupe à la hauteur de coupe maximale
et ensuite, à une hauteur de coupe moins élevée
- réglez la lame inférieure C lorsque l’herbe n’est pas
coupée proprement et de manière uniforme
• Réglage de la lame inférieure 6
! évitezdevouscoincerlesdoigtsentreleslamesde
coupemobilesetlespiècesfixesdelatondeuse
! portezdesgantsdeprotection
- retournez la tondeuse
- réglez la lame inférieure C à la bonne hauteur en
desserrant/resserrant les deux vis de réglage D
-
le réglage est correct si une feuille de papier insérée entre
les lames de coupe E et la lame inférieure C est découpée
nettement, comme avec une paire de ciseaux (pour ce faire,
faites tourner prudemment le cylindre à lames à la main)
ENTRETIEN/SERVICEAPRES-VENTE
• Nettoyez la tondeuse après chaque usage avec une
brosse à main et un chion doux
! n’utilisezpasd’eau(surtoutpasdepulvérisateur
hautepression)
- enlevez l’herbe agglomérée de la zone des lames
avec un outil en bois ou en plastique

7
• Graissez les lames de coupe régulièrement an d’éviter
l’oxydation
• Vériez régulièrement les lames an de voir si elles sont
desserrées ou endommagées de même que les pièces,
an de voir si elles sont usées ou abîmées
• La tondeuse est équipée de lames de coupe auto-aûtantes
! soyezattentifaufaitquelafonctionauto-
aiguisantenefonctionnepassilalameinférieure
Cn’estpasbienréglée (voir 6)
• Le cas échéant, emmenez la tondeuse chez votre
distributeur pour aiguiser le mécanisme de coupe
• Entreposez la tondeuse dans un endroit sec
• Ne placez pas d’autres objets sur la tondeuse lorsqu’elle
est rangée
• Si, malgré tous les soins apportés à la fabrication et au
contrôle de l’appareil, celui ci devait avoir un défaut, la
réparation ne doit être conée qu’à une station de service
après-vente agréée pour outillage SKIL
- retournez l’appareil nondémonté au vendeur ou au
centre de service après-vente SKIL le plus proche, en
joignant la preuve d’achat (les adresses ainsi que la
vue éclatée de l’appareil gurent sur www.skil.com)
ENVIRONNEMENT
• Débarrassez-vous de l’outil et de l’emballage en les triant
en vue d’un recyclage écologique (les éléments
plastiques sont étiquetés en vue du recyclage
catégorisé)
- le symbole 7vous le rappellera au moment de la mise
au rebut de l'outil

Handrasenmäher 0721
EINLEITUNG
• Dieses Produkt ist nur zum Rasenmähen für den
Hausgebrauch bestimmt
! den Handrasenmäher nicht zum Schneiden von
GrasaufDächernoderBalkonenverwenden
• Sicherstellen, dass die Packung alle in der Zeichnung 2
abgebildeten Teile enthält
• Wenn Teile fehlen oder beschädigt sind, wenden Sie sich
an Ihren Händler
TECHNISCHE DATEN 1
WERKZEUGKOMPONENTEN2
A Schubbügel
B Flügelmutter zum Einstellen der Schnitthöhe
CUnteres Messer
D Schraube zum Einstellen des unteren Messers
ESchneidmesser
SICHERHEIT
• BittedieseBedienungsanleitungsorgfältig
durchlesen und aufbewahren 3
• Den Rasenmäher vorsichtig zur Rasenäche tragen, da
die Schneidmesser scharf sind
• Beim Mähen immer lange Hosen tragen
• Den Rasenmäher nicht barfuß oder mit oenen Sandalen
verwenden
• Die zu mähende Rasenäche gründlich inspizieren und
alle harten Objekte entfernen, die vom
Schneidmechanismus erfasst und dann weggeschleudert
werden könnten
• Immer sicherstellen, dass der Schneidmechanismus in
einwandfreiem Zustand ist (d. h. verschlissene oder
beschädigte Teile austauschen)
• Alle Muttern, Schrauben und Bolzen müssen angezogen
sein, um sicherzustellen, dass sich der Rasenmäher in
einem sicheren Arbeitszustand bendet
• Nur bei ausreichendem Tageslicht oder mit
entsprechender künstlicher Beleuchtung mähen
• Niemals mähen, wenn sich Personen (insbesondere
Kinder) und Tiere in der unmittelbaren Nähe aufhalten
• HändeundFüßeimmervondensichdrehenden
Teilen fernhalten
• Den Rasenmäher nur im Gehen verwenden (niemals
rennen)
• Auf schrägen Flächen auf einen sicheren Tritt achten und
keine besonders steilen Abhänge mähen
• Besondere Vorsicht walten lassen, wenn Sie rückwärts
gehen oder den Rasenmäher zu sich heranziehen
• Den Rasenmäher niemals unbeaufsichtigt lassen
• Niemals Kinder oder andere Personen das Produkt
verwenden lassen, die nicht mit der Bedienung/
Bedienungsanleitung des Produkts vertraut sind
BEDIENUNG
• Montageanleitung 4
- die Reihenfolge der Zahlen, die auf der Zeichnung
angegeben sind, entspricht der Reihenfolge der
Schritte, die beim Zusammenbauen des
Handrasenmähers befolgt werden müssen
! ziehen Sie alle Schrauben und Muttern fest an
• Schnitthöheneinstellung (12-44 mm) 5
! Schutzhandschuhe tragen
- den Rasenmäher auf eine feste, ebene Fläche stellen
- beide Flügelmuttern B lösen
- das Gehäuse in der Mitte auf die erforderliche
Schnitthöhe anheben
- die Schnitthöhe so einstellen, dass das untere Messer
C keinen Bodenkontakt hat, wenn die Rasenäche
uneben ist
- beide Flügelmuttern B anziehen
! sicherstellen,dassdieFlügelmutternBauf
beiden Seiten auf dieselbe Höhe eingestellt sind
• Bedienungsanleitung
- den Rasenmäher mit beiden Händen festhalten
- den Rasenmäher am Rand der Rasenäche platzieren
und beim Mähen vorwärts laufen
- am Ende jeder Bahn umkehren und die vorherige
gemähte Bahn leicht überlappen
- den Rasenmäher nur auf trockenen Rasenächen
verwenden
- den Rasenmäher von harten Objekten und Panzen
fernhalten
- zum Mähen von langem Gras den
Schneidmechanismus zuerst auf die maximale

8
Schnitthöhe und anschließend auf eine geringere
Schnitthöhe einstellen
- das untere Messer C einstellen, wenn das Gras nicht
sauber und gleichmäßig geschnitten wird
• Einstellen des unteren Messers 6
! verhindern,dassdieFingerzwischenden
beweglichen Schneidmessern und den
feststehenden Teilen des Rasenmähers
eingeklemmtwerden
! Schutzhandschuhe tragen
- den Rasenmäher umkehren
- das untere Messer C durch Lösen bzw. Anziehen der
Einstellschrauben D auf die erforderliche Position
einstellen
- die Einstellung ist korrekt, wenn ein zwischen den
Schneidmessern E und dem unteren Messer C
eingeführtes Blatt Papier scharfkantig, wie mit einer
Schere, geschnitten wird (dazu den Messerzylinder
vorsichtig mit der Hand drehen)
WARTUNG/SERVICE
• Den Rasenmäher nach jeder Verwendung mit einer
Handbürste und einem weichen Tuch reinigen
! keinWasserverwenden(besonderskeine
Hochdrucksprays)
- zusammengepressten Grasschnitt mit einem
Holz- oder Kunststostück von den Messerächen
entfernen
• Zur Vermeidung einer Oxidation die Schneidmesser
regelmäßig schmieren
• Regelmäßig auf lockere oder beschädigte
Schneidmesser und verschlissene oder beschädigte
Bauteile prüfen
• Der Rasenmäher ist mit selbstschärfenden
Schneidmessern ausgestattet
! beachtenSie,dassdieSelbstschärfungsfunktion
nichtfunktioniert,wenndasuntereMesserC
nichtordnungsgemäßeingestelltist (siehe 6)
• Wenn dies erforderlich sein sollte, Rasenmäher zum
Schärfen des Schneidmechanismus zu Ihrem Händler
bringen
• Den Rasenmäher drinnen an einem trockenen Platz
aufbewahren
• Beim Verstauen keine anderen Objekte auf den
Rasenmäher stellen
• Sollte das Gerät trotz sorgfältiger Herstellungs- und
Prüfverfahren einmal ausfallen, ist die Reparatur von
einer autorisierten Kundendienststelle für SKIL-
Elektrowerkzeuge ausführen zu lassen
- das Gerät unzerlegt, zusammen mit dem Kaufbeleg,
an den Lieferer oder die nächste SKIL-
Vertragswerkstätte senden (die Anschriftenlisten so
wie die Ersatzteilzeichnung des Gerätes nden Sie
unter www.skil.com)
UMWELT
• Das Produkt und die Verpackung durch entsprechendes
Sortieren für umweltfreundliches Recycling entsorgen
(die Kunststoteile sind für kategorisiertes Recycling
gekennzeichnet)
- hieran soll Sie Symbol 7erinnern

Handmaaier 0721
INTRODUCTIE
• Dit product is uitsluitend bestemd voor gebruik in uw
eigen (hobby)tuin
! gebruikdehandmaaiernietomgrasopdakenof
balkonstemaaien
• Controleer of de verpakking alle onderdelen bevat die
worden getoond in afbeelding 2
• Als onderdelen ontbreken of beschadigd zijn, neemt u
contact op met de dealer
TECHNISCHE SPECIFICATIES 1
MACHINE-ELEMENTEN2
ADuwboom
B Vleugelmoer voor afstellen van maaihoogte
COnderste mes
D Schroef voor afstellen van onderste mes
ESnijmessen
VEILIGHEID
• Leesdezehandleidingaandachtigenbewaarhem
zodatuhemindetoekomstkuntraadplegen3
• Ga voorzichtig te werk bij het verplaatsen van de maaier
naar het gazon, de snijmessen zijn scherp
• Draag tijdens het maaien altijd een broek met lange
pijpen
• Gebruik de maaier niet op blote voeten of met sandalen
• Controleer het gebied waar u de maaier wilt gebruiken
zorgvuldig en verwijder alle harde voorwerpen die door
het snijmechanisme kunnen worden gegrepen en
weggeslingerd
• Zorg dat het snijmechanisme altijd in goede toestand
verkeert (vervang versleten of beschadigde onderdelen)
• Zorg dat alle moeren, bouten en schroeven goed zijn
aangedraaid zodat u zeker weet dat u veilig kunt maaien
• Maai uitsluitend bij goed daglicht of geschikt kunstlicht
• Maai nooit in de nabijheid van personen (met name
kinderen) en dieren
• Houdhandenenvoetenaltijduitdebuurtvan
draaiende onderdelen
• Maai uitsluitend op wandelsnelheid (niet hard lopend)
• Zorg dat u stevig staat bij het maaien van hellingen en
maai geen zeer steile hellingen
• Ga zeer voorzichtig te werk bij achterwaarts maaien of bij
het naar u toe halen van de maaier
• Laat de maaier nooit onbeheerd achter
• Laat nooit kinderen of andere personen, die niet bekend
zijn met de gebruiksinstructies, het product gebruiken
GEBRUIK
• Montage-instructies 4
- de volgorde van de cijfers in de tekening komt overeen
met de volgorde van de te volgen stappen voor het
monteren van de handmaaier
! draai alle schroeven en moeren stevig aan

9
• Maaihoogte afstellen (12-44 mm) 5
! draag beschermende handschoenen
- plaats de maaier op een stevig, vlak oppervlak
- draai beide vleugelmoeren B los
- til de behuizing in het midden op tot de gewenste
maaihoogte
- stel de maaihoogte zo af dat het onderste mes C geen
contact maakt met de grond als het grasoppervlak
oneen stukken heeft
- draai beide vleugelmoeren B aan
! zorgdatdevleugelmoerenBaanbeidekantenop
dezelfde hoogte zijn afgesteld
• Gebruiksinstructies
- houd de maaier met beide handen vast
- plaats de maaier op de rand van het gazon en maai in
voorwaartse richting
- draai aan het einde van elke baan om en overlap
daarbij de vorige gemaaide baan enigszins
- gebruik de maaier uitsluitend op droog gras
- houd de maaier uit de buurt van harde voorwerpen en
planten
- bij het maaien van lang gras moet u het
snijmechanisme eerst instellen op de maximale
maaihoogte en vervolgens op een lagere maaihoogte
- stel het onderste mes C af als het gras niet netjes en
gelijkmatig wordt gemaaid
• Afstellen van het onderste mes 6
! voorkomdatuwvingersvastkomentezitten
tussen bewegende snijmessen en vaste
onderdelen van de maaier
! draag beschermende handschoenen
- draai de maaier ondersteboven
- stel het onderste mes C af op de gewenste stand door
beide afstelschroeven D los/aan te draaien
- de afstelling is juist als een stuk papier, dat tussen
snijmessen E en onderste mes C wordt geplaatst,
wordt doorgesneden als met een schaar (hiertoe
voorzichtig het mescylinder met de hand draaien)
ONDERHOUD / SERVICE
• Reinig de maaier na elk gebruik met een handborstel en
een zachte doek
! gebruikgeenwater(enmetnamegeen
hogedruksproeiers)
- verwijder compact gemaaid gras uit het mesgebied
met een houten of kunststof voorwerp
• Smeer de snijmessen regelmatig om oxidatie te
voorkomen
• Controleer regelmatig op losse of beschadigde
snijmessen en op versleten of beschadigde onderdelen
• De maaier is voorzien van zelfslijpende snijmessen
! houderrekeningmeedatdezelfslijpendefunctie
nietwerktwanneerhetonderstemesCnietjuist
is afgesteld (zie 6)
• Breng de maaier zo nodig naar de dealer om het
snijmechanisme te laten slijpen
• Sla de maaier overdekt op een droge plaats op
• Plaats geen andere objecten boven op de maaier bij
opslag
• Mocht het apparaat ondanks zorgvuldige fabricage- en
testmethoden toch defect raken, dient de reparatie te
worden uitgevoerd door een erkende klantenservice voor
SKIL elektrische gereedschappen
- stuur het apparaat ongedemonteerd, samen met het
aankoopbewijs, naar het verkoopadres of het
dichtstbijzijnde SKIL service-station (de adressen
evenals de onderdelentekening van het apparaat vindt
u op www.skil.com)
MILIEU
• Ontdoe u van het product en de verpakking door deze te
sorteren, zodat ze op een voor het milieu verantwoorde
manier kunnen worden gerecycled (de kunststof
onderdelen zijn gekenmerkt om deze per soort te
recyclen)
- symbool 7 zal u in het afdankstadium hieraan
herinneren

Handgräsklippare 0721
INTRODUKTION
• Den här produkten är endast avsedd för gräsklippning
hemma
! användintehandgräsklipparenförklippningpå
takellerbalkonger
• Kontrollera om förpackningen innehåller alla delar som
nns på bilden 2
• Om delar saknas eller är skadade kontaktar du
återförsäljaren
TEKNISKA DATA 1
VERKTYGSELEMENT2
AHandtag
B Vingmutter för justering av klipphöjd
CNedre blad
D Skruv för justering av nedre bladet
EKlippblad
SÄKERHET
• Läsdessainstruktionernoggrantföranvändning
ochbevarademförframtidabruk3
• Var försiktig vid ytt av gräsklipparen till gräsmattan
eftersom klippbladen är vassa
• Använd alltid långbyxor vid klippning
• Använd inte gräsklipparen om du är barfota eller har
öppna sandaler
• Undersök området där gräsklipparen ska användas
noggrant och ta bort alla hårda föremål som kan tas upp
och slungas ut av klippmekanismen
• Se alltid till att klippmekanismen är i bra skick (byt slitna
eller skadade delar)
• Håll alla muttrar, bultar och skruvar åtdragna för att se till
att gräsklipparen är säker att använda
• Klipp bara om dagsljuset är tillräckligt eller med ordentlig
konstbelysning

10
• Klipp aldrig i närheten av personer (i synnerhet barn) eller
djur
• Hållalltidhänderochfötterbortafrånroterandedelar
• Gå när du använder gräsklipparen (spring inte)
• Ha säkert fotfäste i sluttningar och klipp inte om
sluttningen är mycket brant
• Var mycket försiktig när du rör dig bakåt eller drar
gräsklipparen mot dig
• Lämna aldrig gräsklipparen obevakad
• Låt aldrig barn eller andra personer som inte känner till
driftsanvisningarna använda produkten
ANVÄNDNING
• Monteringsanvisingar 4
- sirorna i guren följer samma ordning som stegen
som ska utföras för att montera handgräsklipparen
! draåtallaskruvarochmuttrarstadigt
• Justering av klipphöjd (12-44 mm) 5
! användskyddshandskar
- placera gräsklipparen på en stabil, plan yta
- lossa båda vingmuttrarna B
- lyft höljets mittdel till önskad klipphöjd
- justera klipphöjden så att det nedre bladet C inte
kommer i kontakt med marken om det förekommer
ojämna områden på gräsmattan
- dra åt båda vingmuttrarna B
! se till att vingmuttrarna B justeras till samma höjd
påbådasidorna
• Bruksanvisning
- håll gräsklipparen med båda händerna
- ställ gräsklipparen på gräsmattan och börja klippa
- vänd i slutet av varje klippsträcka och överlappa den
klippta ytan en aning
- använd bara gräsklipparen när gräset är torrt
- håll gräsklipparen borta från hårda föremål och växter
- om gräset är långt ställer du först in klippmekanismen
på maximal klipphöjd och därefter på lägre klipphöjd
- justera det nedre bladet C om gräset inte klipps snyggt
och jämnt
• Justering av det nedre bladet 6
! förhindraattfingrarnaklämsmellanrörliga
klippbladochfastadelarpågräsklipparen
! användskyddshandskar
- vänd gräsklipparen upp och ned
- justera det nedre bladet C till önskat läge genom att
lossa/dra åt båda justerskruvarna D
- justeringen är korrekt om en pappersbit som sätts in
mellan klippbladen E och det nedre bladet C klipps av
lika rent som med en sax (gör det här genom att
försiktigt vrida bladcylindern manuellt)
UNDERHÅLL / SERVICE
• Rengör gräsklipparen efter varje användning med en
handborste och en mjuk trasa
! användintevatten(isynnerhetinte
högtryckssprutor)
- ta bort gräsklipp från bladområdet med ett redskap av
trä eller plast
• Smörj klippbladen regelbundet för att undvika oxidering
• Kontrollera regelbundet att bladen inte sitter löst eller är
skadade och att komponenterna inte är slitna eller skadade
• Gräsklipparen är utrustad med självslipande klippblad
! tänkpåattfunktionenförsjälvslipninginte
fungerar om det nedre bladet C inte är rätt
justerat (se 6)
• Ta vid behov med gräsklipparen till återförsäljaren för att
slipa klippmekanismen
• Förvara gräsklipparen inomhus på en torr plats
• Placera inga föremål på gräsklipparen vid förvaring
• Om i apparatet trots exakt tillverkning och sträng kontroll
störning skulle uppstå, bör reparation utföras av
auktoriserad serviceverkstad för SKIL elverktyg
- sänd in apparaten iodemonteratskick tillsammans
med inköpsbevis till försäljaren eller till närmaste SKIL
serviceverkstad (adresser till servicestationer och
sprängskisser av maskiner nns på www.skil.com)
MILJÖ
• Kassera produkten och förpackningen genom att sortera
dem för miljövänlig återvinning (plastkomponenterna är
märkta för återvinningssortering)
- symbolen 7 kommer att påminna om detta när det är
tid att kassera

Håndplæneklipper 0721
INLEDNING
• Dette produkt er kun beregnet til plæneklipning hjemme
! Håndplæneklipperenmåikkebrugestilatslå
græspåtageelleraltaner
• Kontroller, om pakken indeholder alle dele som vist på
illustrationen 2
• Kontakt venligst din forhandler, hvis dele mangler eller er
beskadiget
TEKNISKE SPECIFIKATIONER 1
VÆRKTØJETS DELE 2
A Skubbestykke
B Vingemøtrik til justering af slåhøjde
CBundkniv
D Skrue til justering af bundkniv
E Skæreblade
SIKKERHED
• Læsdennebrugsanvisningomhyggeligtigennem,
indenstøvsugerenbruges,oggem
brugsanvisningen til senere brug 3
• Vær forsigtig, når du transporterer plæneklipperen til
græsplænen, da skærebladene er skarpe
• Vær altid iklædt lange bukser, når du slår græs
• Du må ikke betjene plæneklipperen barfodet eller i åbne
sandaler
• Foretag en grundig gennemsøgning af det område, hvor
plæneklipperen skal bruges, og fjern alle hårde
genstande, som kunne blive opfanget og kastes afsted af
skæremekanismen
