sky-tec Helios DMX LED 4 Flower 192 User manual

151.566
Helios
DMX LED 4 Flower 192
Instruction Manual
Gebruiksaanwijzing
Mode d’Emploi
Gebrauchsanleitung

2
Please read this user manual before using this product.
Warning:
- Read the manual prior to using the unit.
- Keep the manual for further reference.
- Keep the packaging so that you can
transport the unit in its original
packaging in order to avoid damage.
- The SkyTec light effect contains a high
light intensity LED. Do not look into the
LED’s. This might damage seriously your eyes.
- For indoor use only.
- Don’t cover any ventilation opening.
- Do not shake the device and avoid brute force when installing or operating the device.
- During installation, nobody should stand beneath the mounting area.
- Installation point/area must be enough for loading 10 times the device’s weight.
- The light effect must be placed at least 50 cm away from inflammable materials such as curtains, books,
etc. Make sure that the housing cannot be touched by accident.
- Prior to the first use, have the unit checked by a qualified person.
- The unit contains voltage carrying parts. DO NOT open the light effect.
- Unplug the unit from the mains prior to repairs, maintenance and replacement of the lamp.
- Never plug or unplug the unit with wet hands.
- Disconnect the unit from the mains prior to replacing the fuse.
- If the plug and/or mains lead are damaged, they need to be repaired by a qualified technician.
- If the unit is damaged to an extent that you can see internal parts, do not plug the unit into a mains outlet.
- Repairs has to be carried out by a qualified technician.
- Only connect this unit to an earthed mains outlet of 230Vac/50Hz~.
- Always unplug the unit during a thunderstorm or when it is not in use.
- If the unit has not been used for a longer period of time, condensation can occur inside the housing.
Please let the unit reach room temperature prior to use.
- When you unplug the unit from the mains always pull the plug, never the lead.
- In order to prevent dropping of the unit, a safety fastening needs to be installed. This can be a solid chain,
a steel cable, etc. which has to be fastened separately from the mounting bracket.
- Use only certificated safety cables which can hold 12 times the weight of the device.
- The maximum drop distance must never exceed 20cm.
- The supplied bracket is the main fixing and must be used to solidly mount the light effect.
- In order to avoid accidents in public premises, the local legal requirements and safety regulations/warnings
must be fulfilled.
- Keep out of the reach of children.
- Never leave this device running unattended.
- The operator has to make sure that safety relating and machine technical installations are approved by a
skilled person regular.

3
General
Thank you for choosing Helios. This products meets the requirement of the European guidelines (CE). The
Helios are designed to produce effect lighting for use in light show systems in bars, clubs, schools, on stages
etc.
Features
- 4 Operation modes:
Automatic running, DMX, Sound Active, Master/Slave up to 4 slaves
- Sound active from built-in programs
- Gobo rotation via LED matrix
- Strobe effect with adjustable speed
- Long life LED light source - no light bulbs to replace
- Razor sharp beams, Colors don’t fade in time
- Very little heat production
- Very low power consumption
- Lightweight
Operation instruction:
1. Mounting bracket
2. Fixation screw
3. Objective lens/focus
4. Housing cover
5. DMX-In socket
6. DMX-Out socket
7. Power socket / Fuse holder
8. LED display
9. Mode button
10. Enter button
11. Up button
12. Down button

4
After you connected the Helios flower to the mains (7) and switch on the unit the Helios LED flower starts
running.
The Helios has 3 operations modes. It can be
operated in DMX, Slave or master mode. The
mode can be selected by pressing the mode
button (9).
Master-Slave Operation:
This function will allow you to link up to 4 units
together and operate without a controller. The
units will be sound activated. In Master-Slave
operation one unit will act as the controlling unit
and the others will react to the controlling units programs. Any unit can act as a Master or as a Slave. Using
standard XLR 2 core screened microphone cables, daisy chain your units together via the XLR connector on
the rear of the units. Remember the Male XLR connector is the input and the Female XLR connector is the
output. The first Helios flower (master) will use the female XLR connector only, the last use the male XLR
connector only and a terminator (see DMX setting).
On the Master unit set your desired show with the mode (9) and Up/Down (11/12) buttons and set that show by
pressing the ENTER (10) button. On the slave units set the respective slave-mode for all slave devices. The
slave units will now follow the Master unit.
Please note The function G-3 is only meant for service purposes. Please do only use this function if you want to
set the unit shortly into standby mode.
DMX mode:
Addressing
The control board allows you to design the DMX address, which is defined as the first channel fro which the
Helios LED flower will respond to the DMX controller. Please be sure that you don’t have any overlapping
channels in order to control each Helios LED flower correctly and independently from any other fixture on the
DMX data link. If two, three or more Helios LED flower are addressed similarly, they will work similarly.
For address setting, press the Mode button (9) until the display (13) shows “A001” and set the desired
address via the Up (11) and Down (12) button.
After having addressed the Helios flower you may now start operating these via your DMX lighting controller.
DMX-protocol
DMX channel Function
CH 1 Strobe
CH 2 Gobo
CH 3 Gobo Rotation
DMX XLR-connection
Connection between controller and the
LED light effect and between another
DMX light effect must be made with 2
core screened cable, with each core having at least a 0.5mm diameter. The XLR's are connected as shown in
the table above. Note, care should be taken to ensure that none of the connections touch the body of the plug
or each other. The body of the plug is not connected in any way. The Titan accepts digital control signals in
standard DMX512 (1990) format. Connect the controller’s output to the first fixture’s input, and connect the first
fixture’s output to the second fixture’s input. The rest may be deduced by analogy. Eventually connect the last
fixture’s output to a DMX terminator.

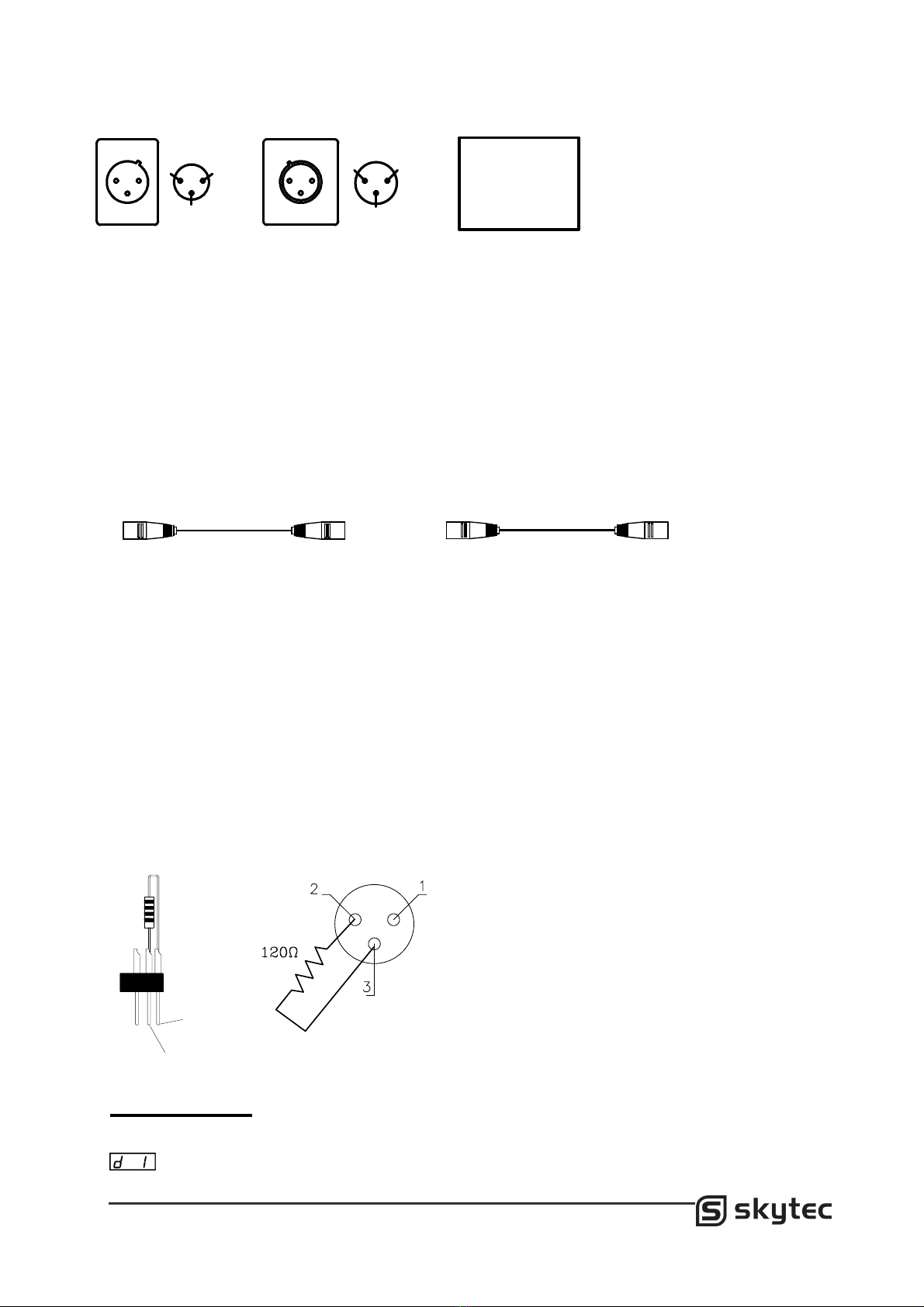

The Helios LED flower uses 3-pin XLR plug / socket. If your controller uses 5-pin XLR plug / socket, you should
use a conversion cable from 5-pin to 3-pin as shown bellow.
DMX IN
12
3
1
2
3
DMX OUT DMX 512
PIN FUNCTION
1
2
3
GND
DATA -
DATA +

5

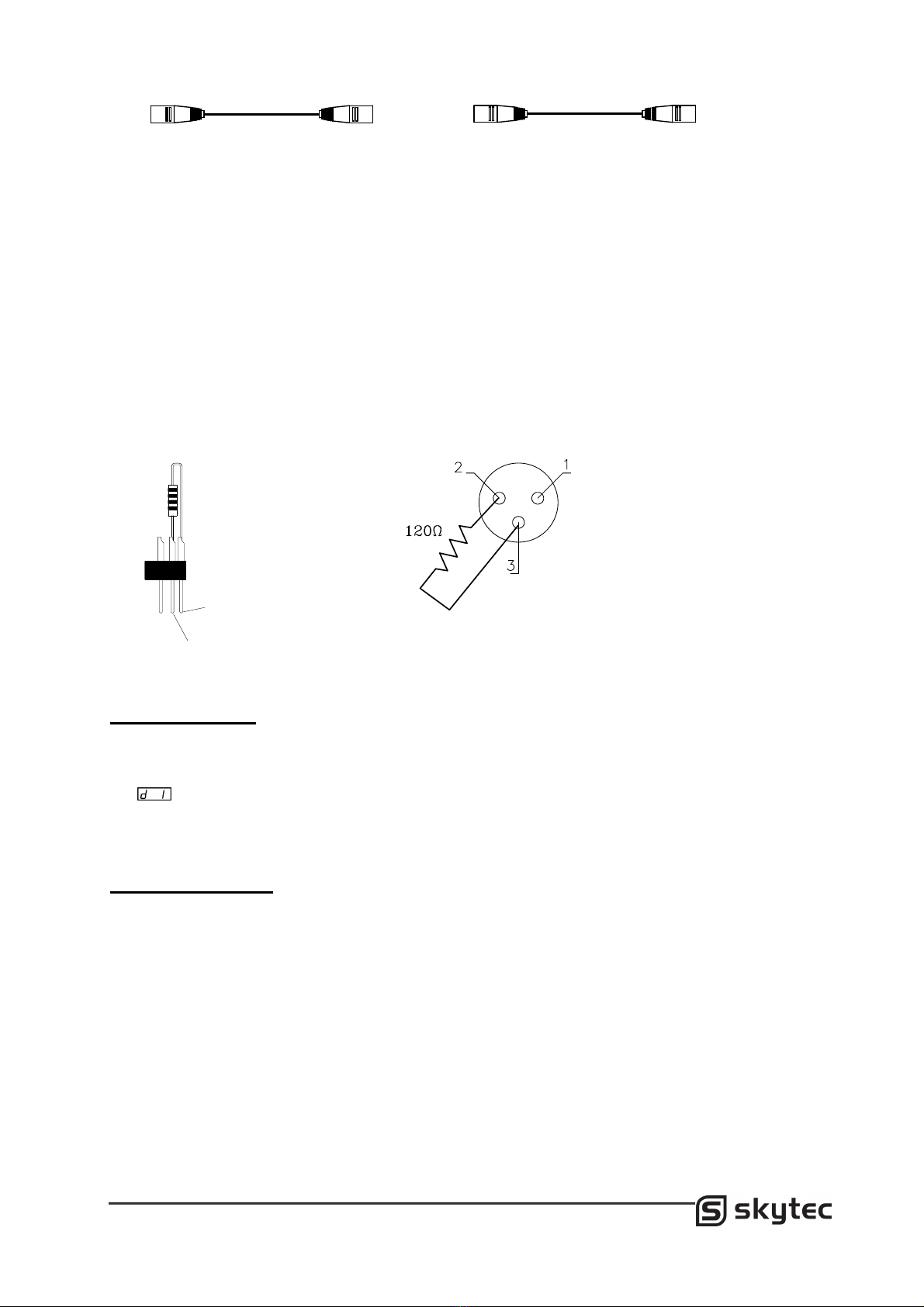

DMX Terminator
At the last fixture in the chain, the DMX output has to be connected with a DMX terminator. This prevents
electrical noise from disturbing and corrupting the DMX control signals. The DMX terminator is simply an XLR
connector with a 120 Ohm resistor connected across pins 2 and 3, which is then plugged into the output socket
on the last projector in the chain. The connections are illustrated below.
Set Up:
Display on/off
With this function you can shut off the LED display (13)
PIN 3
PIN 2
5 PIN PLUG
Pin 1: GND (Screen)
Pin 2: Signal (data -)
Pin 3: Signal (data +)
Pin 4: N/C
Pin 5: N/C
3 PIN SOCKET
Pin 1: GND (Screen)
Pin 2: Signal (data -)
Pin 3: Signal (data +)
5 PIN SOCKET
Pin 1: GND (Screen)
Pin 2: Signal (data -)
Pin 3: Signal (data +)
Pin 4: N/C
Pin 5: N/C
3 PIN PLUG
Pin 1: GND (Screen)
Pin 2: Signal (data -)
Pin 3: Signal (data +)

6
Cleaning and Maintenance:
The Helios LED flower requires almost no maintenance. However we recommend a frequent cleaning of the
device otherwise the light output will be reduced. Disconnect the mains power supply and wipe the cover with a
damp cloth. Do not immerse in liquid. Never use alcohol or solvents!
The objective lens will require weekly cleaning as smoke tends to building up residues, reducing the light output
very quickly.
There are no serviceable parts inside the Helios LED flower. Maintenance and service operations are only to be
carried out by authorized dealers
Replacing a fuse:
Unplug the unit from the main power source. Insert a flat-head screwdriver into a slot of the fuse cover (7).
Gently pry up the fuse cover, the fuse will come out. Remove the fuse and insert the replacement fuse into the
holder. Be sure to use a fuse of the same type and specification. Place the fuse cover back into the IEC socket
(7).
Specification:
Power: ................................................................................................ 230V / 50Hz ~
Power consumption: ...........................................................................................20W
LEDs: ............................................................................... 96 Red, 48 Green, 48 Blue
DMX Channels:......................................................................................................... 3
Weight:............................................................................................................... 4.5kg
Size (LxWxH): ..............................................................................335 x 535 x 185mm
Maximum ambient Temperature Ta:.................................................................... 45°C
Fuse: .....................................................................................................................F1A
•Specifications and design are subject to change without prior notice.
Do not attempt to make any repairs yourself. This would invalid your warranty. Do not make any changes to
the unit. This would also invalid your warranty. The warranty is not applicable in case of accidents or
damages caused by inappropriate use or disrespect of the warnings contained in this manual. SkyTronic
cannot be held responsible for personal injuries caused by a disrespect of the safety recommendations and
warnings. This is also applicable to all damages in whatever form.

7
VEILIGHEIDSVOORSCHRIFTEN :
- Bewaar de verpakking zodat u indien het apparaat defect is, dit in de originele verpakking kunt opsturen
om beschadigingen te voorkomen.
- Voordat het apparaat in werking wordt gesteld, altijd eerst een deskundige raadplegen.
- In het apparaat bevinden zich onder spanning staande onderdelen; open daarom NOOIT dit apparaat.
- Bij het verwijderen van de stekker uit het stopcontact nooit aan het netsnoer trekken.
- Verwijder of plaats een stekker nooit met natte handen resp. uit en in het stopcontact.
- Indien zowel de stekker en/of netsnoer als snoeringang in het apparaat beschadigd zijn dient dit door
een vakman hersteld te worden.
- Indien het apparaat zo beschadigd is dat inwendige (onder)delen zichtbaar zijn mag de stekker NOOIT
in het stopcontact worden geplaatst én het apparaat NOOIT worden ingeschakeld. Neem in dit geval
contact op met de dealer.
- Reparatie aan het apparaat dient te geschieden door een vakman of een deskundige.
- Sluit het apparaat alléén aan op een 230VAC / 50Hz geaard stopcontact, verbonden met een 10-16A
meterkastgroep.
- Toestel niet opstellen in de buurt van warmte bronnen zoals radiatoren etc. en niet op een vibrerende
ondergrond plaatsen. Dek ventilatie-openingen nooit af.
- Bij onweer altijd de stekker uit het stopcontact halen, zo ook wanneer het apparaat voor een langere tijd
niet gebruikt wordt.
- Als u het apparaat lang niet gebruikt heeft en het weer wil gebruiken kan er condens ontstaan; laat het
apparaat eerst op kamertemperatuur komen alvorens het weer in werking te stellen ; apparaat nooit in
vochtige ruimten en buiten gebruiken.
- Om ongevallen in bedrijven te voorkomen moét rekening worden gehouden met de daarvoor geldende
richtlijnen en moeten de aanwijzingen/waarschuwingen worden gevolgd.
- Zorg voor een extra veiligheidsketting als het apparaat op hoogte wordt gehangen. Ga nooit onder het
apparaat staan bij ophanging. Monteer het product minimaal 50 cm van brandbare objecten.
- Dit apparaat bezit een high light intensity LED; kijk nooit in de LED om oogbeschadigingen te
voorkomen.
- Het apparaat buiten bereik van kinderen houden.
- Gebruik geen schoonmaakspray om de schakelaars te reinigen. Restanten van deze spray zorgen
ervoor dat smeer en stof ophopen. Raadpleeg bij storing te allen tijde een deskundige.
- Zorg dat uw handen schoon zijn tijdens het gebruik.
- Gebruik geen overmatige kracht bij het bedienen van het apparaat.
- Tracht het apparaat niet schoon te maken met chemische oplossingen. Dit kan de lak beschadigen.
Gebruik een droge doek om schoon te maken.
- Blijf uit de buurt van electronische apparatuur die bromstoringen zouden kunnen veroorzaken.
- Bij reparatie dienen altijd originele onderdelen te worden gebruikt om onherstelbare beschadigingen
en/of ontoelaatbare straling te voorkomen.
- Schakel eerst het toestel uit voordat u het netsnoer en/of aansluitsnoeren verwijdert. Verwijder
netsnoer en aansluitsnoeren voordat u dit product gaat verplaatsen.
- Zorg ervoor dat het netsnoer niet beschadigd/defect kan raken wanneer mensen erover heen lopen. In
Nederland/Belgie is de netspanning 230Vac/50Hz. Indien u reist (en u neemt het apparaat mee)
informeer dan naar de netspanning in het land waar u verblijft.
Deze markering wordt weergegeven om u erop attent te maken dat een levensgevaarlijke spanning in
het product aanwezig is en dat bij aanraking van deze delen een electrische schok wordt verkregen.
Deze instructiemarkering wordt weergegeven om u erop te wijzen dat de instructie zeer belangrijk is
om te lezen en/of op te volgen.
Dit apparaat is CE-goedgekeurd ; er mogen géén veranderingen/modificaties worden doorgevoerd ; deze
kunnen de CE status te niet doen met alle gevolgen van dien. Tevens vervalt de garantie!
Lees deze handleiding eerst door alvorens het product te gebruiken. Volg de instructies op anders zou
de garantie wel eens kunnen vervallen. Neem ook altijd alle veiligheids maatregelen om brand en/of een
electrische schok te voorkomen.
Tevens is het ook raadzaam om reparaties / modificaties e.d. over te laten aan gekwalificeerd
personeel om een electrische schok te voorkomen.
Bewaar deze handleidin
g
ook voor toekomsti
g
g
ebruik.

8
Dank u voor de aankoop van de Helios. Dit product is geconstrueerd om lichteffecten te produceren en te
gebruiken in bars, disco’s, scholen en op podia. Ook geschikt om thuis te gebruiken.
KENMERKEN
•4 Bedieningsmodes : Automatisch lopen (running), Muziekgestuurd, DMX en Master/Slave
•Muziekgestuurde (preset) programma’s
•Strobe effect met regelbare snelheid
•Gobo draait via LED matrix
•High light intensity LED
•Messcherpe lichtstralen waarvan de kleurintensiteit niet afneemt
•Minimale warmte afgifte
•Energie zuinig
•Laag gewicht
BEDIENING
De bedieningsmodes kunnen m.b.v. dipswitches op de achterkant van de Helios worden ingesteld.
1. Bevestigingsbeugel
2. Bevestigingsmoer
3. Lens
4. Behuizing
5. DMX-in aansluiting
6. DMX-uit aansluiting
7. Netentree
8. LED Display
9. Mode knop
10. Enter knop
11. UP knop
12. DOWN knop
Wanneer de Helios wordt aangezet begint
deze te “lopen”. De Helios heeft 3 modes :
DMX , Slave of Master. De keuze kan worden
gemaakt met de Mode knop (9).

9
MASTER / SLAVE FUNCTIE
M.b.v. deze functie kunnen 4 units met elkaar worden verbonden en zijn muziekgestuurd, deze functie werkt
zonder controller. De units kunnen in serie worden verbonden m.b.v. een 2 aderige afgeschermde
microfoonkabel met XLR connector. De XLR-plug is de ingang en de contra is de uitgang ; de laatste unit
moet worden afgesloten met een afsluitweerstand (zie verderop in de handleiding). Units kunnen zowel als
Master of als Slave gebruikt worden.
Het gewenste effect kan m.b.v. knop 9, 11 en 12 op de master-unit worden bewerkstelligd , als de keuze is
gemaakt moet de programmering worden afgesloten door op Enter (10) te drukken. Op de Slave-units moet
de Slave mode worden geselecteerd. Deze units volgen nu de Master-unit.
N.B. Functie G-3 is bedoeld voor servicedoeleinden. Gebruik deze funtie alléén wanneer een unit heel even
in de stand-by moet worden gezet
DMX MODE
Wanneer de adressen moeten worden geprogrammeerd druk op Mode-knop 9 tot A001 in de display
verschijnt. “Set” het gewenste adres met de knoppen 11 en 12 .
Let op : Als dezelfde adressen aan meerdere units worden toegekend zullen ze ook hetzelfde effect tonen.
Als de units zijn geadresseerd kunnen ze worden gestart via de controller.
DMX-protocol
DMX channel Function
CH 1 Strobe
CH 2 Gobo
CH 3 Gobo
Rotation
DMX XLR-AANSLUITING
De 2 draden van de afgeschermde kabel die gebruikt wordt dienen een minimale diameter van 0.5 mmø te
hebben. De XLR-aansluitingen moeten zoals in de figuur is weergegeven worden uitgevoerd. De Helios
werkt volgens het DMX512 protocol.
DMX IN
12
3
1
2
3
DMX OUT DMX 512
PIN FUNCTION
1
2
3
GND
DATA -
DATA +

10
Indien een 5p XLR plug dient te worden gebruikt moet deze volgens bovenstaande figuur worden
aangesloten.
DMX AFSLUITWEERSTAND
Indien meerdere Slave-units worden gebruikt dient de laatste Slave-unit te worden voorzien van een
afsluitweerstand. Dit voorkomt een bromstoring op de DMX-signalen. Deze weerstand heeft de waarde van
120 Ohm ( zie hieronder ) die over aansluiting 2 en 3 van de XLR-plug moet worden gesoldeerd. Deze plug
wordt dan in de uitgang van de laatste Slave-unit geplaatst.
Instellingen:
Display Aan / Uit
Met deze functie kan de display worden “uit” en “aan” gezet.
ONDERHOUD
De Helios heeft bijna geen onderhoud nodig, toch moet deze af en toe met een licht vochtige doek worden
schoongemaakt. Trek voordat u dit doet de stekker uit de wandcontactdoos.
Gebruik geen alcohol en/of chemische reinigingsmiddelen anders kan de Helios worden aangetast.
De lens moet ook regelmatig worden schoongemaakt omdat zich hier veel stof ed opstapelt.
Open de behuizing nooit, er bevinden zich geen onderdelen in de Helios die voor u van toepassing kunnen
zijn. Laat reparaties ook over aan gekwalificeerde personen of stuur de unit terug naar uw dealer.
Zekering vervangen :
Trek altijd eerst de stekker uit de wandcontactdoos en verwijder de zekeringhouder (7) met een platte
schroevendraaier. Vervang altijd de zekering door dezelfde waarde ( F1A ) als de originele anders zou de unit
onherstelbaar kunnen worden beschadigd.
PIN 3
PIN 2
5 PIN PLUG
Pin 1: GND (Screen)
Pin 2: Signal (data -)
Pin 3: Signal (data +)
Pin 4: N/C
Pin 5: N/C
3 PIN SOCKET
Pin 1: GND (Screen)
Pin 2: Signal (data -)
Pin 3: Signal (data +)
5 PIN SOCKET
Pin 1: GND (Screen)
Pin 2: Signal (data -)
Pin 3: Signal (data +)
Pin 4: N/C
Pin 5: N/C
3 PIN PLUG
Pin 1: GND (Screen)
Pin 2: Signal (data -)
Pin 3: Signal (data +)

11
SPECIFICATIE:
Aansluitspanning: ...............................................................................230V / 50Hz ~
Opgenomen vermogen: ..................................................................................... 20W
LEDs:...........................................................................96 Rood, 48 Groen, 48 Blauw
DMX Kanalen: ...........................................................................................................3
Gewicht:..............................................................................................................4.5kg
Afmeting (LxBxH): .......................................................................335 x 535 x 185mm
Maximum Temperatuur Ta: ..................................................................................45°C
Zekering:............................................................................................................... F1A
•Specificaties en ontwerp kunnen worden veranderd zonder dat er een mededeling over wordt gedaan.
Garantie vervalt indien niet aan de veiligheidsvoorschriften wordt voldaan en/of als veranderingen aan het
product door derden worden uitgevoerd. Het repareren dient door een gekwalificeerd persoon te worden
uitgevoerd . Tevens kan Skytronic BV niet aansprakelijk worden gesteld wanneer niet aan de
veiligheidsvoorschriften wordt voldaan en/of wanneer de informatie in de handleiding niet wordt opgevolgd.

12
Lire attentivement ce manuel avant la première mise en service.
Avertissements:
- Lire le mode d’emploi avant utilisation.
- Conserver le mode d’emploi pour
référence ultérieure.
- Conserver l’emballage afin de pouvoir
transporter l’appareil en toute sécurité.
- L’effet de lumière SkyTec contient des
LED de haute intensité. Ne pas regarder
dans les LED. Vous risquez d’abîmer vos yeux.
- Uniquement pour utilisation à l’intérieur.
- Ne pas couvrir les ouvertures de ventilation.
- Ne pas secouer l’appareil ni user de force lors de l’installation ou de l’utilisation.
- Pendant l’installation, personne ne doit se trouver en-dessous de la zone de montage.
- L’endroit d’installation doit pouvoir supporter au moins 10 fois le poids de l’appareil.
- L’effet de lumière doit être placé à une distance minimale de 50cm de matériaux inflammables tels que
rideaux, livres, etc. Assurez-vous que le boîtier ne peut pas être touché par accident.
- Avant la première mise en service, faites vérifier l’installation par un professionnel.
- L’appareil contient des pièces sous tension. NE PAS ouvrir l’effet de lumière.
- Débranchez l’appareil du secteur avant d’effectuer des réparations, de la maintenance ou de remplacer
l’ampoule.
- Ne jamais brancher ou débrancher l’appareil avec les mains mouillées.
- Débranchez l’appareil du secteur avant de remplacer le fusible.
- Si la fiche et/ou le cordon secteur sont endommagés, il faut les remplacer.
- Si l’appareil est endommagé au point que des pièces internes deviennent visibles, ne le branchez pas sur
le secteur.
- Toutes les réparations doivent être effectuées par un technicien qualifié.
- Branchez l’appareil sur une prise secteur avec terre de 230Vac/50Hz~.
- Débranchez l’appareil pendant un orage ou en cas de non-utilisation prolongée.
- Si l’appareil n’a pas été utilisée pendant un lapse de temps prolongée, de l’eau de condensation a pu se
former à l’intérieur.
- Lorsque vous débranchez l’appareil du secteur, tirez toujours sur la fiche, jamais sur le cordon.
- Afin d’éviter une chute de l’appareil, vous devez installer une fixation de sécurité. Cela peut être une
chaîne solide, un câble d’acier, etc. qui doit être fixé séparément de l’étrier de montage.
- Utilisez uniquement un câble homologué qui peut porter 12 fois le poids de l’appareil.
- La distance de chute maximale ne doit pas dépasser 20cm.
- L’étrier fourni est la fixation principale et doit être solidement monté sur l’effet.
- Afin d’éviter des accidents dans des endroits publics, vous devez respecter les normes et règlements de
sécurité en vigueur.
- Tenir hors de la portée des enfants.
- Ne jamais faire fonctionner cet appareil sans surveillance.
- L’utilisateur doit s’assurer que les installations techniques relatives à la sécurité sont régulièrement
homologuées par un spécialiste.

13
Généralités
Nous vous remercions pour l’achat de Helios. Cet appareil est conforme aux normes européennes (CE). Le
Helios est conçu pour générer des effets de lumière dans un système de spectacle de lumière dans des bars,
clubs, écoles, sur scène, etc.
Caractéristiques
- 4 modes de fonctionnement:
Automatique, DMX, activé par la musique, Maître/Esclave jusqu’à 4 esclaves
- Activé par le son en suivant des programmes intégrés
- Rotation des gobos via une matrice à LED
- Stroboscope à vitesse réglable
- LED lumineuses longue durée – pas d’ampoules à remplacer
- Des rayons bien délimités. Les couleurs ne fanent pas dans le temps
- Faible production de chaleur
- Faible consommation d’énergie
- Léger
Fonctionnement:
1. Etrier de montage
2. Vis de fixation
3. Objectif/Mise au point
4. Boîtier
5. Entrée DMX
6. Sortie DMX
7. Fiche d’alimentation/Porte-fusible
8. Afficheur à LED
9. Bouton Mode
10. Bouton Entrée
11. Touche vers le haut
12. Touche vers le bas

14
Après avoir branché le scanner Helios Flower sur le secteur (7) et l’avoir mis sous tension, le scanner à LED
commence à fonctionner.
Le Helios possède 3 modes de fonctionnement : DMX, esclave ou maître. Le mode est sélectionné à l’aide de
la touche Mode (9).
Fonctionnement Maître - Esclave:
Cette fonction permet de relier jusqu’à 4 appareils
sans avoir besoin d’une commande. Les appareils
seront activés par le son. Le premier appareil
réagit en maître et les autres le suivent en esclave.
Chaque appareil peut être désigné comme maître
ou esclave. Vous pouvez relier les appareils en
branchant un câble de microphone blindé XLR à 2
conducteurs sur les fiches XLR au dos de l’appareil. Notez que la fiche XLR mâle est l’entrée et la fiche XLR
femelle est la sortie. Le premier scanner Helios (maître) utilisera seulement la fiche XLR femelle. Le dernier
utilisera uniquement la fiche XLR mâle et un bouchon de fin (voir réglage DMX).
Réglez la séquence désirée à l’aide de la touche Mode (9) et des touches haut et bas (11/12) sur l’appareil
maître et confirmez avec la touche Entrée (10). Sur les appareils esclave, réglez le mode esclave approprié.
Les esclaves suivent maintenant le maître.
Veuillez noter : La fonction G-3 est uniquement pour la maintenance. Utilisez cette fonction uniquement si
vous voulez mettre l’appareil brièvement en mode veille.
Mode DMX:
Adressage
Le panneau de commande vous permet de régler l’adresse DMX qui est définie comme étant le premier canal
sur lequel le scanner Helios réagira à la commande DMX. Assurez-vous que les canaux ne se chevauchent
pas afin de commander chaque scanner Helios correctement et indépendamment de tout autre appareil relié.
Si un, deux ou plusieurs Helios ont une adresse similaire, ils vont fonctionner d’une manière similaire.
Pour régler l’adresse, appuyez sur la touche Mode (9) jusqu’à ce que l’afficheur (13) montre « A001 » et
réglez l’adresse souhaitée au moyen des touches Up (11) et Down (12).
Après avoir réglé les adresses des scanners, vous pouvez commencer à les commander par une console de
commande DMX.
Protocole DMX
Canal DMX Fonction
CH 1 Stroboscope
CH 2 Gobo
CH 3 Rotation Gobo

15
Connexion DMX par XLR
La connexion entre la commande et l’effet de lumière à LED et un autre effet de lumière DMX doit être
effectuée au moyen d’un câble blindé à 2 conducteurs qui doivent avoir chacun un diamètre d’au moins
0,5mm. Les fiches XLR sont connectées comme indiqué dans le tableau ci-dessus. Veillez à ce qu’aucune
des connexions ne touche le corps de la fiche ou se touchent mutuellement. Le corps de la fiche n’est pas
connecté. Le Helios accepte des signaux numériques au format standard DMX512 (1990). Branchez la sortie
de la commande à l’entrée du premier appareil et la sortie du premier appareil à l’entrée du second appareil et
ainsi de suite. Branchez la sortie du dernier appareil de la chaîne sur une résistance de fin de ligne DMX.
L’effet de lumière à LED Helios est équipé de fiches XLR à 3 broches. Si votre commande utilise des fiches
XLR à 5 contacts, vous devez utiliser un cordon adaptateur comme indiqué ci-dessous.
Résistance de fin de ligne DMX
Au dernier appareil de la chaîne, la sortie DMX doit être connectée sur une résistance de fin de ligne DMX
afin d’éviter que des parasites électriques perturbent et détériorent les signaux de la commande DMX. Une
résistance de fin de ligne est simplement une fiche XLR équipée d’une résistance de 120 Ohms qui est
connectée en parallèle sur les broches 2 et 3. Cette fiche est ensuite branchée sur la fiche de sortie du
dernier appareil de la chaîne. Les connexions sont illustrées ci-dessous :
Configuration:
Afficheur M/A
Permet d’éteindre l’afficheur à LED (15)
PIN 3
PIN 2
DMX IN
12
3
1
2
3
DMX OUT DMX 512
PIN FUNCTION
1
2
3
GND
DATA -
DATA +
5 PIN PLUG
Pin 1: GND (Screen)
Pin 2: Signal (data -)
Pin 3: Signal (data +)
Pin 4: N/C
Pin 5: N/C
3 PIN SOCKET
Pin 1: GND (Screen)
Pin 2: Signal (data -)
Pin 3: Signal (data +)
5 PIN SOCKET
Pin 1: GND (Screen)
Pin 2: Signal (data -)
Pin 3: Signal (data +)
Pin 4: N/C
Pin 5: N/C
3 PIN PLUG
Pin 1: GND (Screen)
Pin 2: Signal (data -)
Pin 3: Signal (data +)

16
Nettoyage et Maintenance:
Le scanner à LED Helios ne nécessite presque pas de maintenance. Toutefois, nous vous recommandons de
nettoyer l’appareil fréquemment afin de maintenir la puissance lumineuse. Débranchez l’alimentation et
essuyez le boîtier avec un chiffon humide. Ne pas immerger dans du liquide. Ne jamais utiliser d’alcool ni
de solvants !
L’objectif nécessite un nettoyage hebdomadaire puisque la fumée a tendance à former des résidus qui
diminuent rapidement la sortie lumineuse.
L’appareil ne contient aucune pièce remplaçable par l’utilisateur. Des travaux de maintenance et des
réparations doivent être effectués par des revendeurs agrées.
Remplacement d’un fusible:
Débranchez l’appareil du secteur. Insérez un tournevis à lame plate dans une fente du couvercle du fusible
(7). Soulevez doucement le couvercle et le fusible sortira. Retirez le fusible et insérez le fusible de
remplacement dans le support. Utilisez un fusible du même type et avec les mêmes caractéristiques
techniques. Remettez le couvercle en place sur la fiche IEC (7).
Caractéristiques techniques:
Power: .................................................................................................230V / 50Hz ~
Consommation: .................................................................................................. 20W
LEDs:........................................................................96 rouges, 48 vertes, 48 bleues
Canaux DMX: ............................................................................................................3
Poids:..................................................................................................................4.5kg
Dim. (LxlxH):................................................................................335 x 535 x 185mm
Température ambiante max.:...............................................................................45°C
Fusible: ................................................................................................................. F1A
•Sous réserve de modifications techniques et esthétiques sans préavis.
N’effectuez jamais aucune réparation vous-même sous peine d’invalider la garantie. Ne pas modifier
l’appareil ce qui invaliderait également la garantie. Le droit de garantie ne s’applique pas en cas
d’accidents ou dommages causés par une utilisation inappropriée ou le non-respect des
avertissements contenus dans ce manuel. SkyTronic n’est pas responsable des blessures causées par
le non-respect des conseils et avertissements de sécurité.

17
Vor der ersten Inbetriebnahme bitte sorgfältig die Anleitung durchlesen.
Warnhinweise:
- Vor Inbetriebnahme die Anleitung
durchlesen und für spätere Einsicht
aufbewahren.
- Vor Kindern schützen.
- Nur für Innen.
- Nicht die Belüftungsschlitze abdecken.
- Das Gerät niemals ohne Aufsicht
betreiben.
- Originalverpackung für späteren Transport aufbewahren.
- Der SkyTec Lichteffekt enthält sehr lichtintensive LEDs. Nicht in die Lichtquelle blicken. Sie können Ihre
Augen schwer beschädigen.
- Das Gerät nicht schütteln und keine Gewalt bei der Installation oder Bedienung anwenden.
- Während der Installation darf sich niemand unter dem Montagebereich aufhalten.
- Die Montagestelle muss 10 mal das Gewicht des Geräts tragen können.
- Das Effektgerät muss mindestens 50cm entfernt von brennbaren Stoffen wie Gardinen, Büchern usw.
installiert werden. Achten Sie darauf, dass das Gehäuse nicht versehentlich berührt werden kann.
- Vor der ersten Inbetriebnahme muss das Gerät von einem Fachmann geprüft werden.
- Das Gehäuse enthält spannungsführende Teile. NICHT das Gehäuse öffnen.
- Vor Reparatur- und Wartungsarbeiten und vor dem Auswechseln des Leuchtmittels den Netzstecker
abziehen.
- Niemals den Netzstecker mit nassen Händen anfassen.
- Vor Auswechseln der Sicherung den Netzstecker abziehen.
- Wenn Stecker und/oder Netzkabel Schäden aufweisen, müssen Sie sofort von einem Fachmann ersetzt
werden.
- Wenn das Gerät so beschädigt ist, dass innere Teile sichtbar sind, darf das Gerät nicht ans Netz
angeschlossen und eingeschaltet werden.
- Reparaturen nur von einem Fachmann ausführen lassen.
- Nur an eine geerdete 230Vac/50Hz~ Netzsteckdose anschließen.
- Bei Gewitter oder längerem Nichtgebrauch Netzstecker abziehen.
- Bei längerem Nichtgebrauch kann sich Kondenswasser im Gehäuse gebildet haben. Gerät erst auf
Zimmertemperatur kommen lassen.
- Beim Abziehen des Netzsteckers immer am Stecker anfassen, niemals am Kabel ziehen.
- Zur Sicherheit muss eine zusätzliche Befestigung angebracht werden. Dabei kann es sich um eine starke
Kette, ein Stahlkabel o.ä. handeln, das unabhängig von dem Montagebügel angebracht werden muss.
- Nur geprüfte Sicherheitskabel benutzen, die mindestens 12x das Gewicht des Geräts tragen können.
- Das Gerät darf nicht mehr als 20cm fallen.
- Der mitgelieferte Halter ist die Hauptbefestigung des Geräts und muss fest und sicher am Gerät
angebracht werden.
- Um Unfälle zu vermeiden, müssen alle geltenden Sicherheitsvorschriften eingehalten werden.
- Alle sicherheitstechnischen Installationen müssen regelmäßig von einer Fachperson geprüft werden.

18
Allgemeines
Wir danken Ihnen für den Kauf von Helios. Das Gerät entspricht den EC Bestimmungen und dient zur
Erzeugung von Lichteffekten in Lichtshow Anlagen in Bars, Clubs, Schulen, auf der Bühne usw..
Merkmale
- 4 Betriebsarten:
Automatik, DMX, Musikaktiviert, Master/Slave bis zu 4 Slave Geräten
- Musiksteuerung mit eingebauten Programmen
- Gobodrehung über LED Matrix
- Stroboskopfunktion mit regelbarer Geschwindigkeit
- Longlife LEDs – kein Auswechseln von Leuchtmitteln mehr nötig
- Rasiermesserscharfe Strahlen, Farben verblassen nicht mit der Zeit
- Geringe Wärmeentwicklung
- Sehr geringer Energieverbrauch
- Leicht
Bedienung:
1. Montagebügel
2. Befestigungsschraube
3. Objektiv/Scharfeinstellung
4. Gehäuse
5. DMX Eingangsbuchse
6. DMX Ausgangsbuchse
7. Netzbuchse / Sicherungshalter
8. LED Display
9. Mode Taste
10. Enter Taste
11. Up Taste
12. Down Taste

19
Nach Anschluss des Helios Scanners ans Netz (7) und Einschalten des Geräts, beginnt der LED Scanner zu
arbeiten.
Der Helios besitzt 3 Betriebsarten. Er kann über
DMX betrieben werden oder im Master oder
Slave Betrieb arbeiten. Die Betriebsart wird
durch Drücken der Mode Taste (9) gewählt.
Master-Slave Betrieb:
Bei dieser Funktion können bis zu 4 Geräte
zusammengeschlossen werden und ohne
Steuerpult arbeiten. Die Geräte sind
musikaktiviert. Im Master-Slave Betrieb arbeitet ein Gerät als Steuerpult und die anderen reagieren auf das
Programm des Steuergeräts. Jedes Gerät kann als Master oder Slave eingestellt werden. Die Geräte müssen
mit einem 2-adrigen abgeschirmten Mikrofonkabel mit XLR Verbinder über die XLR Armaturen auf der
Rückseite aneinander geschlossen werden. Dabei ist der XLR Stecker immer der Eingang und die XLR
Buchse immer der Ausgang. Der erste Helios (Master) benutzt nur die XLR Buchse. Das letzte Gerät
verwendet nur den XLR Stecker, sowie ein Abschlussstück (s. DMX Einstellung).
Das gewünschte Programm auf dem Master Gerät mit den Tasten Mode (9) und Up/Down (11/12) einstellen
und mit Enter (10) bestätigen. Auf den Slave Geräten den jeweiligen Slave Betrieb für alle Geräte einstellen.
Die Slaves folgen nun dem Master.
Hinweis: Die G-3 Funktion ist nur für Wartungszwecke. Diese Funktion bitte nur benutzen, wenn Sie das
Gerät kurzzeitig in Betriebsbereitschaft schalten möchten.
DMX Betrieb:
Adressierung
Auf dem Bedienfeld kann die DMX Adresse eingestellt werden, die als erster Kanal definiert wird, von dem
aus der Helios auf das DMX Steuergerät reagiert. Achten Sie bitte darauf, dass sich keine Kanäle überlappen,
um jeden Helios Scanner richtig zu steuern, unabhängig von den anderen Geräten in der DMX Kette. Wenn
zwei, drei oder mehr Scanner eine ähnliche Adresse haben, funktionieren sie auch ähnlich.
Zum Einstellen der Adresse die Mode Taste (9) drücken bis „A001“ auf dem Display (13) erscheint. Dann die
gewünschte Adresse mit den Up (11) und Down (12) Tasten einstellen.
Nach Einstellen der Adresse kann der Helios über das DMX Steuerpult gesteuert werden.
DMX Protokoll
DMX Kanal Funktion
CH 1 Strobe
CH 2 Gobo
CH 3 Gobo Drehung

20
DMX XLR-Anschluss
Der Anschluss zwischen Controller und dem LED Lichteffektgerät und anderen DMX Lichteffektgeräten muss
über ein 2-adriges, abgeschirmtes Kabel erfolgen, wobei jede Ader mindestens 0,5mm Durchmesser
aufweisen muss. Die XLR Verbinder werden wie oben abgebildet angeschlossen. Achten Sie darauf, dass
sich keiner der Anschlüsse gegenseitig oder das Gehäuse des Steckers berührt. Die Steckerhülse ist
nirgendwo angeschlossen. Der Helios bearbeitet digitale Steuersignale im DMX512 Standard Format (1990).
Schließen Sie den Ausgang des Controllers an den Eingang des ersten Geräts und den Ausgang des ersten
Geräts an den Eingang des zweiten usw. an. Der Ausgang des letzten Geräts muss an ein DMX
Abschlussstück angeschlossen werden.
Der Helios LED Effekt ist mit 3-pol. XLR Armaturen bestückt. Wenn Ihr Controller 5-pol. XLR Verbinder
erfordert, müssen Sie ein Adapterkabel von 5-pol. auf 3-pol. benutzen
DMX Abschlußstück
Der DMX Ausgang des letzten Geräts in der Kette muss an ein DMX Abschlußstück angeschlossen werden,
damit die elektrischen Geräusche nicht die DMX Steuersignale stören. Das DMX Abschlußstück ist einfach
ein XLR Verbinder mit einem 120 Ohm Widerstand, der parallel an die Stifte 2 und 3 angeschlossen ist.
Dieser wird dann in die Ausgangsbuchse des letzten Geräts gesteckt. Die Anschlüsse sind nachstehend
abgebildet.
Einstellung:
Display Ein/Aus
Schaltet das LED Display (13) aus
PIN 3
PIN 2
5 PIN PLUG
Pin 1: GND (Screen)
Pin 2: Signal (data -)
Pin 3: Signal (data +)
Pin 4: N/C
Pin 5: N/C
3 PIN SOCKET
Pin 1: GND (Screen)
Pin 2: Signal (data -)
Pin 3: Signal (data +)
5 PIN SOCKET
Pin 1: GND (Screen)
Pin 2: Signal (data -)
Pin 3: Signal (data +)
Pin 4: N/C
Pin 5: N/C
3 PIN PLUG
Pin 1: GND (Screen)
Pin 2: Signal (data -)
Pin 3: Signal (data +)
DMX IN
12
3
1
2
3
DMX OUT DMX 512
PIN FUNCTION
1
2
3
GND
DATA -
DATA +
