SMA Sunny Boy 1100E User manual

Sunny Boy 1100E
String-Wechselrichter / String Inverter
Onduleur String / Ondulador de Secencias
Kurzinstallationsanleitung
Quick Installation Guide
Instructions d’Installation Brèves
Instrucciones de Instalación Cortas

Die folgende Installations-
anleitung soll als Hilfe für die
Inbetriebnahme des Sunny
Boy 1100E dienen. Sie er-
setzt nicht das Handbuch des
Sunny Boy 1100E. Eine voll-
ständige Beschreibung aller
Funktionen des Sunny Boy
1100E ist in der Technischen
Beschreibung verfügbar.
Dort finden Sie außerdem
Informationen über die
Kommunikationsmöglichkei-
ten des Sunny Boy 1100E so-
wie alle einstellbaren
Parameter.
Bitte zuerst lesen:
Sunny Boy 1100E
Kurzinstallationsanleitung
Technische Daten des Sunny Boy 1100E
Betrieb
Operation
Erdschluss
Earth Fault
Störung
Failure
Photovoltaik-Stringwechselrichter
Photovoltaic string inverter
SWR 1100E
Eingangsspannungsbereich UPV: 139 V bis 400 V
Max. Eingangsstrom IPVmax: 10 A
Ausgangsnennleistung PACNenn: 1000 W
Arbeitsbereich AC UAC: 198 V bis 251 V
Arbeitsbereich, Frequenz fAC: 49,8 bis 50,2 Hz
Gewicht: ca. 21 kg
Beachten Sie bei der Inbetriebnahme unbedingt:
1. Die Inbetriebnahme des Sunny Boy darf nur durch qua-
lifiziertes Personal erfolgen.
2. Beachten Sie beim elektrischen Anschluss unbedingt
die unten angegebene Reihenfolge!
3. Überprüfen Sie die Leerlaufspannung der PV-Strings,
Spannungen über 400 V können zu irreparablen
Schäden führen!
4. Stellen Sie sicher, dass der Sunny Boy keine Transport-
schäden aufweist.
5. Öffnen Sie den Sunny Boy nicht, wenn er am Netz an-
geschlossen ist.
6. Trennen Sie den Sunny Boy niemals von der PV-
Spannung, bevor die AC-Spannung freigeschaltet ist
(Sicherung in der AC-Hausverteilung AUS). Das Ziehen
der Multi-Contact-Steckverbinder unter Last führt zu ei-
nem Lichtbogen im Stecker. Der Stecker muss dann er-
setzt werden.
Reihenfolge für die Inbetriebnahme:
1. Freischaltung des AC-Stromkreises für den Sunny Boy
(Sicherung in der AC-Hausverteilung AUS)
2. Montage des Sunny Boy (siehe Seite 2)
3. Überprüfung der PV-Leerlaufspannung und Anschluss
der PV-Strings
4. Montage des AC-Steckers (Seite 3)
5. Anschluss des AC-Steckers
6. Anschluss der AC-Spannung (Sicherung in der AC-
Hausverteilung EIN)

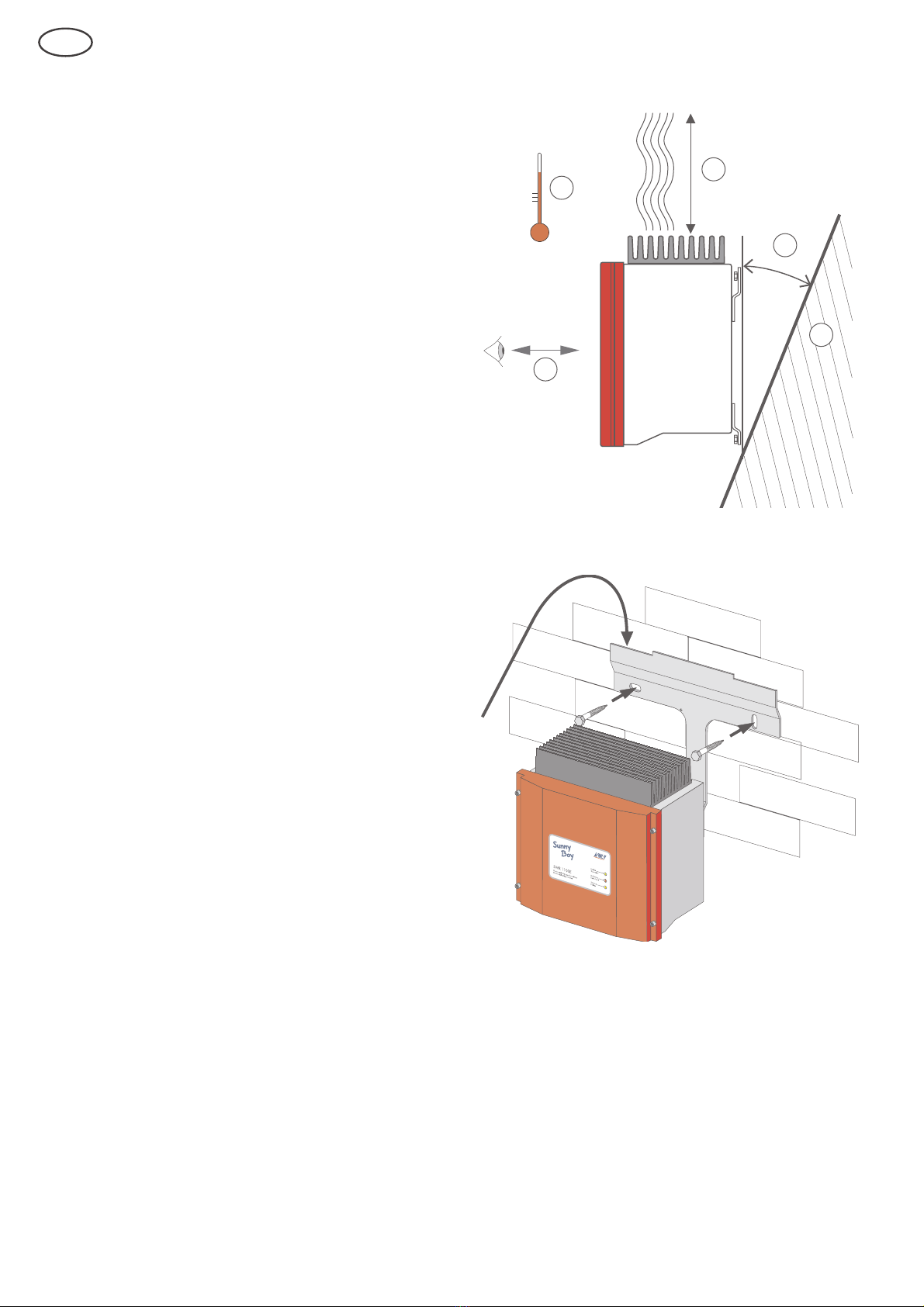

1. Der Montageuntergrund muss fest sein. Die Montage
des Sunny Boy auf Gipskartonplatten o. ä. kann auf
Grund der geringfügigen Vibrationen des Geräts zu
Geräuschentwicklung führen.
2. Die Umgebungstemperatur muss zwischen -25 °C und
+60 °C liegen.
3. Über dem Sunny Boy müssen mindestens 20 cm Platz
sein, um eine ausreichende Wärmeabfuhr zu gewähr-
leisten. Vermeiden Sie direkte Sonneneinstrahlung, hö-
here Temperaturen führen zu einer höheren
Verlustleistung. Bei Montage in einem Schaltschrank
o. ä. müssen Sie durch Ventilatoren für ausreichende
Wärmeabfuhr sorgen.
4. Montieren Sie den Sunny Boy senkrecht oder nach hin-
ten geneigt. Montieren Sie den Sunny Boy niemals nach
vorne geneigt!
5. Die Montage des Sunny Boy in Augenhöhe ist nicht un-
bedingt erforderlich, sie erleichtert aber das Ablesen
der LEDs oder des Sunny Display.
Voraussetzung für die Montage des Sunny Boy
Montage des Sunny Boy
Voraussetzungen für den Netzanschluss
°C
23
4
5
1
1. Der AC-Stecker zum Netzanschluss des Sunny Boy kann
handelsübliche Netzkabel mit Leitungsquerschnitten von
1,5 mm2bis 2,5 mm2aufnehmen.
2. Der Stromkreis, an dem der Sunny Boy angeschlossen
wird, muss mit einem 16-A-Sicherungsautomaten abgesi-
chert sein.
3. In dem Stromkreis zwischen der Sicherung und dem
Sunny Boy sind keine weiteren Verbraucher zulässig.
1. Wir empfehlen für die Befestigung des Sunny Boy
6 mm Sechskant-Schrauben sowie 8 mm Dübel.
Verwenden Sie bei der Außenmontage Schrauben aus
Edelstahl. Denken Sie bei der Montage des Sunny Boy
an das Gewicht von ca. 21 kg.
2. Markieren Sie mit Hilfe der Wandhalterung die zwei
Punkte für die Befestigungsschrauben der
Wandhalterung.
3. Bohren Sie die Löcher und führen Sie die Dübel ein.
4. Befestigen Sie die Wandhalterung an der Wand.
5. Hängen Sie den Sunny Boy mit den beiden oberen
Montagelaschen in die Wandhalterung ein.
6. Führen Sie die mitgelieferte Schraube in die untere
Haltelasche ein. Ziehen Sie diese Schraube fest und si-
chern Sie den Sunny Boy somit gegen Ausheben.
7. Überprüfen Sie den Sunny Boy auf festen Sitz.

Je nach Querschnitt des AC-Kabels müssen Sie die
PG13,5- oder die PG16-Verschraubung benutzen.
1. Drücken Sie den Dichtungsring in den Klemmkorb
(nur bei PG13,5).
2. Schieben Sie nun zuerst die Druckschraube mit dem
Klemmkorb für PG13,5- oder die PG16-
Verschraubung über die Leitung. Danach schieben sie
die Gewindehülse über die Leitung.
3. Schließen Sie nun die einzelnen Adern der Reihe nach
an den Buchseneinsatz an.
- Schutzleiter PE in die Schraubklemme mit dem
Erdungszeichen
- Neutralleiter N auf die Schraubklemme1
- Phase L auf die Schraubklemme 2
- Schraubklemme 3 bleibt frei
4. Prüfen Sie die Anschlussadern auf festen Sitz.
5. Drehen Sie nun die Gewindehülse fest auf den
Buchseneinsatz.
6. Drehen Sie nun die Druckschraube fest auf die
Gewindehülse.
7. Bei PG16: Drehen Sie die Verschraubung zur
Abdichtung fest.
Die AC-Kupplungsdose ist nun fertig konfektioniert.
Sollten Sie den Sunny Boy nicht gleich anschließen, so ver-
schließen Sie den Buchseneinsatz mit der ebenfalls im
Beipack enthaltenen Verschlusskappe.
1. Schalten Sie den Stromkreis ab, an dem Sie den
Sunny Boy anschließen wollen (Sicherung in der
Hausverteilung AUS).
2. Überprüfen Sie die PV-Leerlaufspannung und schließen
Sie die PV-Strings an den Sunny Boy an, indem Sie die
Multi-Contact-Steckverbinder auf die Anschlüsse auf
der Unterseite des Sunny Boy fest aufstecken.
3. Montieren Sie den AC-Stecker (s.o.).
4. Schließen Sie den AC-Stecker an die Buchse auf der
Unterseite des Sunny Boy an. Stecken Sie dazu den
Stecker vorsichtig in die Öffnung, drehen Sie den
Stecker unter leichtem Druck, bis der Stecker in die
Buchse sinkt. Schrauben Sie dann den Stecker mit dem
Gewindering fest.
5. Schließen Sie den Stromkreis mit der AC-Spannung an,
indem Sie die Sicherung in der Hausverteilung ein-
schalten.
Konfektionierung des AC-Steckers
Inbetriebnahme des Sunny Boy
Buchseneinsatz
Gewindehülse
Dichtungsring
für PG13,5
Klemmkorb
Version PG13,5
Druckschraube
Version PG16 Druckschraube
Version PG13,5
Gewindering

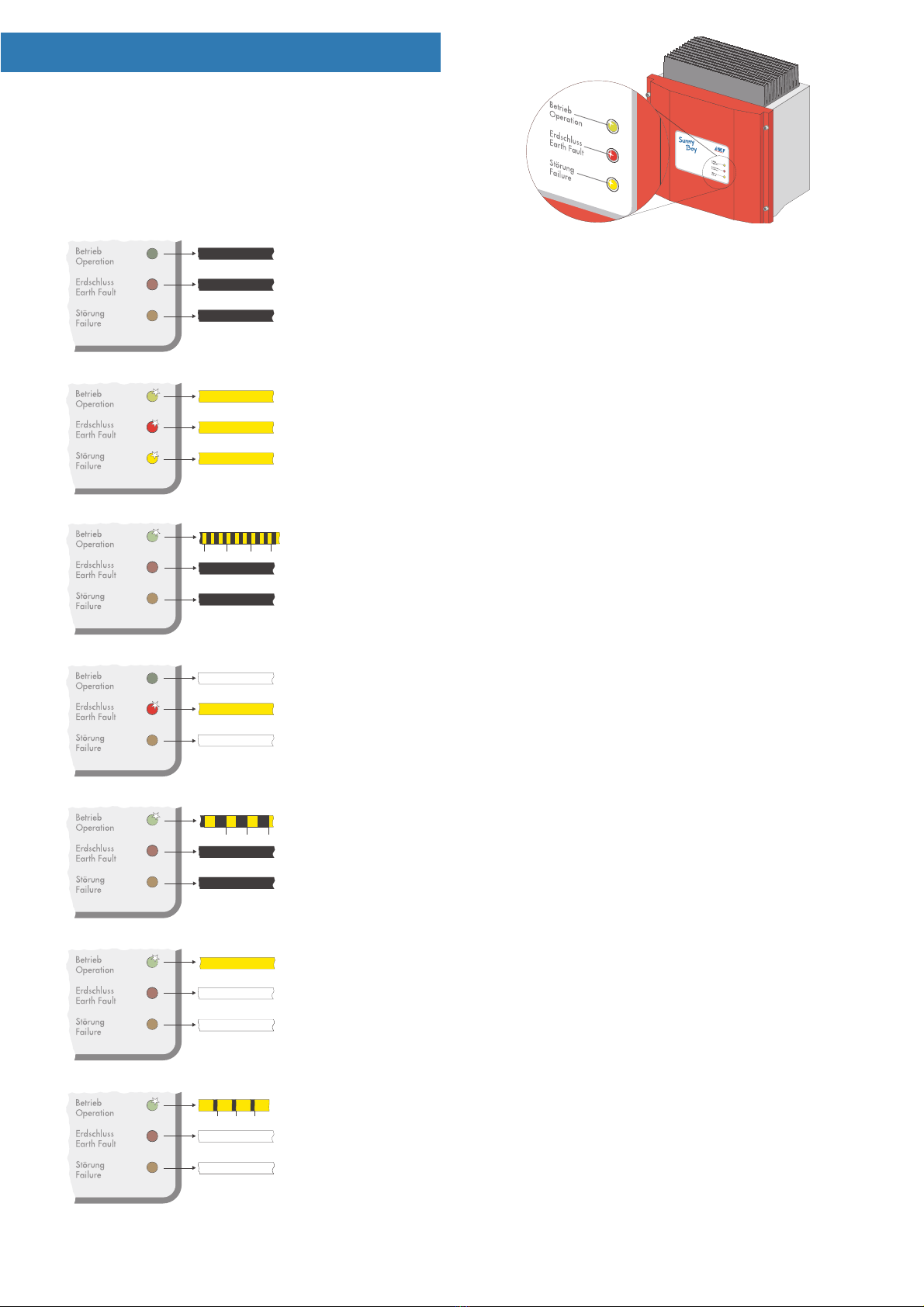

Die LEDs auf dem Gehäusedeckel zeigen den
Betriebszustand des Sunny Boy an. Einzelheiten entnehmen
Sie bitte der Technischen Beschreibung des Sunny Boy
1100E.
Im Folgenden die Zeichenerklärung für den Zustand der
LEDs:
LEDs auf dem Gehäusedeckel
Grüne LED blinkt im Sekundentakt
Warten, Netzüberwachung:
Die Startbedingungen für den Betrieb werden überprüft.
Grüne LED leuchtet konstant
Betrieb:
Einspeisebetrieb, MPP- oder Konstantspannungsbetrieb.
Rote LED leuchtet konstant
Isolationsfehler:
Erdschluss des PV-Generators oder Ausfall des Über-
spannungsschutzes (thermisch überwachte Varistoren).
Grüne LED erlischt ein Mal pro Sekunde
Derating:
Der Sunny Boy reduziert aufgrund überhöhter Temperatur
die Ausgangsleistung .
LED aus
LED aus
LED aus
Alle LEDs aus
Nachtabschaltung:
Die Eingangsspannung ist kleiner als ca. 70 V und reicht
nicht für den normalen Betrieb.
Alle LEDs an
Initialisierung:
Eingangsspannung ist vorhanden, reicht aber noch nicht
für den normalen Betrieb.
Grüne LED blinkt drei Mal pro Sekunde
Stop:
Der Sunny Boy ist in einem Übergangs-Zustand oder ist
manuell gestoppt worden.
LED anLED an
LED an
LED an
1s
1s 1s
LED aus
LED aus
LED an
nicht relevant
nicht relevant
1s1s 1s
LED aus
LED aus
LED aus
LED an
nicht relevant
nicht relevant
LED aus
nicht relevant
nicht relevant
1s 1s 1s

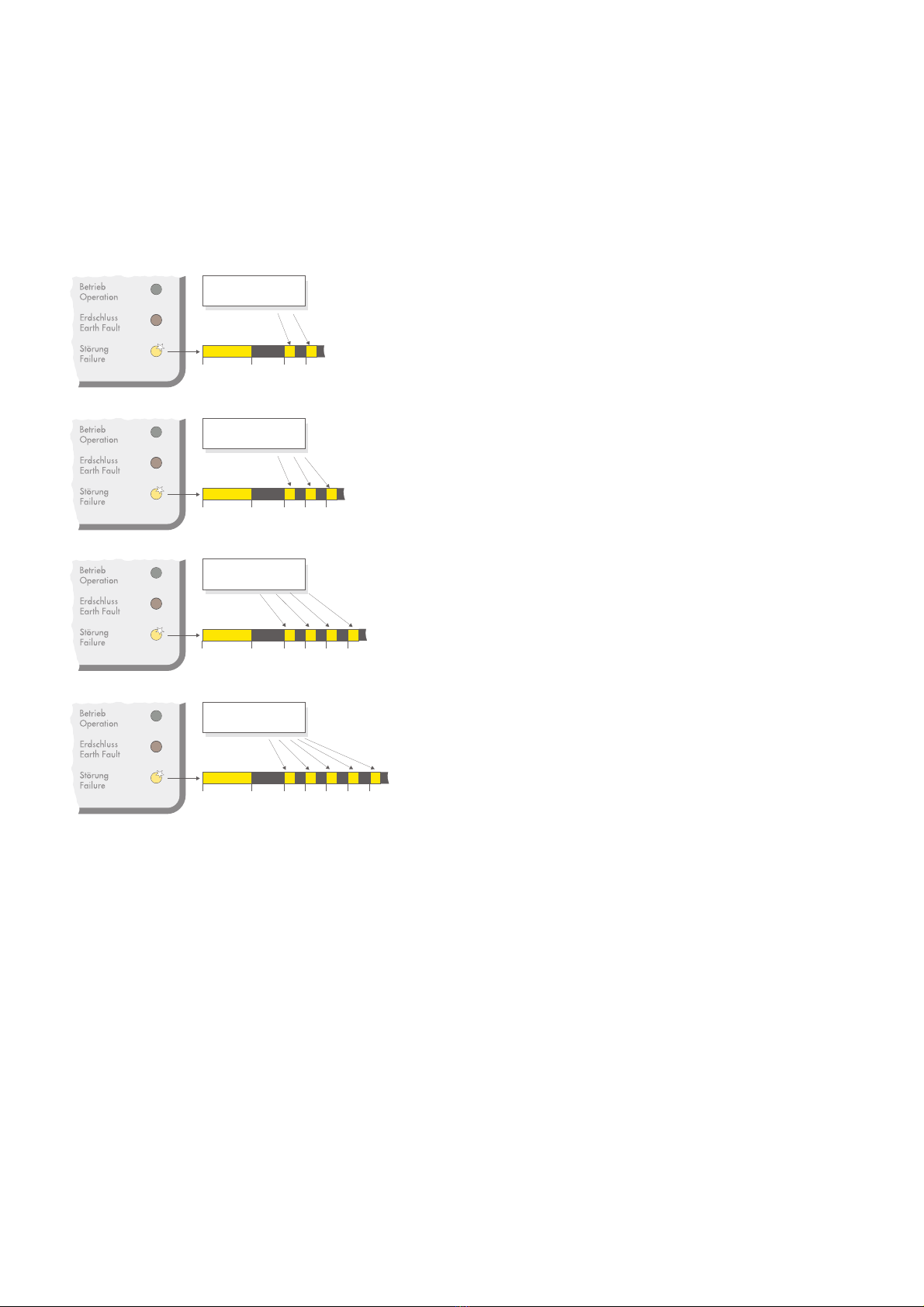

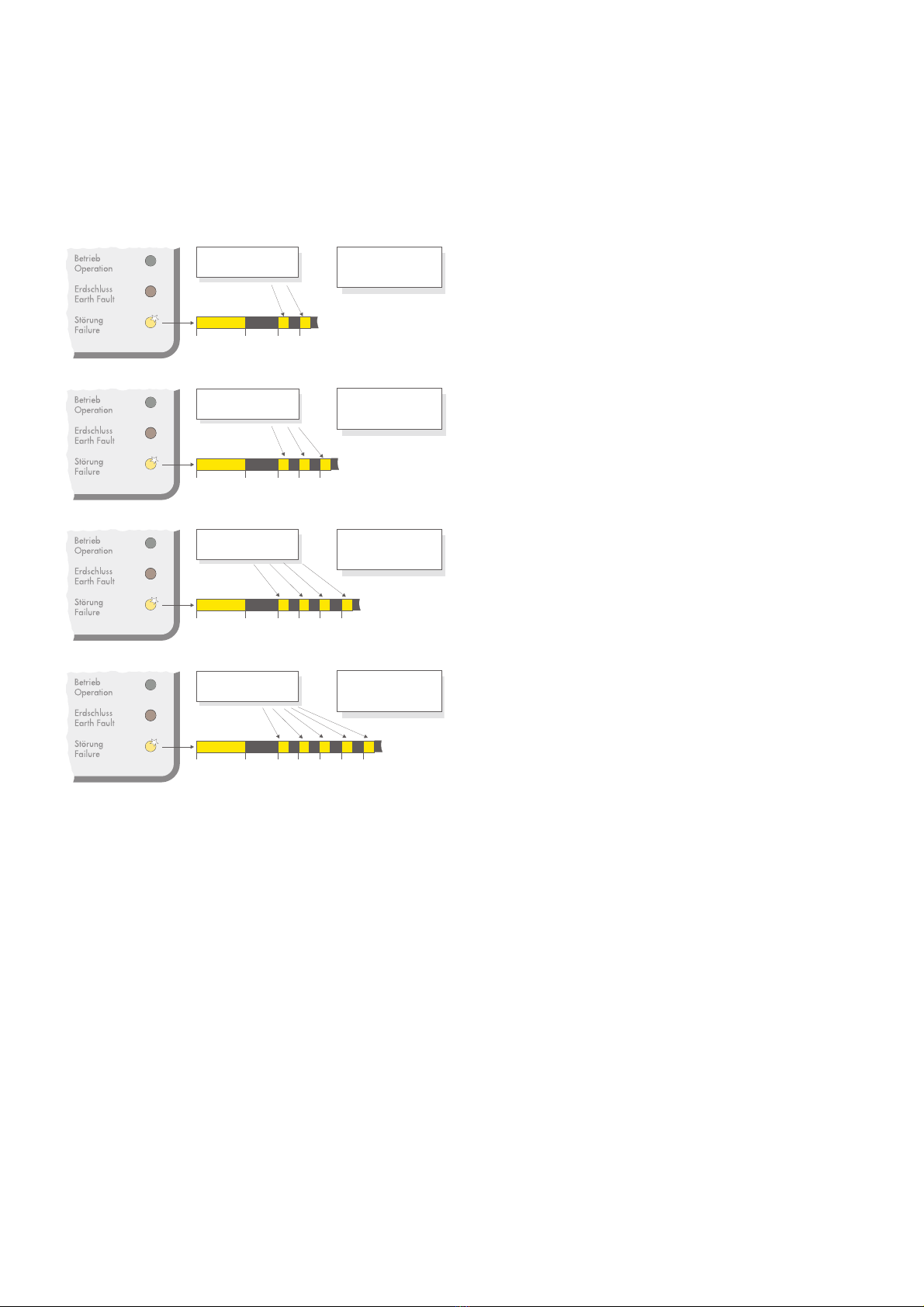

Blink-Codes für Störungen
Netzstörung:
Der Sunny Boy zeigt eine Netzstörung an, wenn die
Netzfrequenz, die Netzspannung oder die Netzfrequenz-
Änderung außerhalb der tolerierbaren Werte liegt.
Netzimpedanz ist zu hoch (ENS):
Der Sunny Boy zeigt diese Meldung, wenn die
Netzimpedanzwerte der ENS außerhalb des tolerierba-
ren Bereichs liegen oder ein Impedanzsprung vorliegt.
Eingangsspannung ist zu hoch:
Der Sunny Boy 1100E zeigt diese Meldung, wenn die PV-
Eingangsspannung über 400 V liegt. Der Sunny Boy
muss dann sofort von der PV-Eingangsspannung getrennt
werden, um eine Beschädigung zu vermeiden!
Gerätestörung:
Der Sunny Boy hat eine Störung, die den normalen
Betrieb verhindert. Eine Elektrofachkraft muss das
Gerät überprüfen, wenn diese Störung gehäuft auftritt.
Die gelbe LED leuchtet 3
Mal kurz hintereinander
5s 3s 1s
LED an LED aus
1s 1s
Die Meldung wird 3 Mal
wiederholt und beginnt
dann von vorn.
Die Meldung wird 3 Mal
wiederholt und beginnt
dann von vorn.
5s 3s 1s
LED an LED aus
Die gelbe LED leuchtet 2
Mal kurz hintereinander
Die gelbe LED leuchtet 4
Mal kurz hintereinander
5s 3s 1s
LED an LED aus
1s 1s 1s
Die Meldung wird 3 Mal
wiederholt und beginnt
dann von vorn.
Die gelbe LED leuchtet 5
Mal kurz hintereinander
5s 3s 1s
LED an LED aus
1s 1s 1s 1s
Die Meldung wird 3 Mal
wiederholt und beginnt
dann von vorn.

GB
The following instructions for
installation will help you to
commission the Sunny Boy
1100E. They do not replace
the Sunny Boy 1100E
Manual. You will find a com-
plete description of all func-
tions as well as information
on communication equip-
ment and all definable pa-
rameters in the Sunny Boy
1100E Technical Description.
Please read first
Sunny Boy 1100E
Quick Installation Guide
Sunny Boy 1100E Technical Data
Betrieb
Operation
Erdschluss
Earth Fault
Störung
Failure
Photovoltaik-Stringwechselrichter
Photovoltaic string inverter
SWR 1100E
Input voltage range VPV: 139 V - 400 V
Max. input current IPVmax: 10 A
Nominal output power PACnom: 1000 W
Output voltage range VAC: 198 V - 251 V
Frequency range fAC: 49.8 - 50.2 Hz
Weight: approx. 21 kg
To commission the Sunny Boy please make sure:
1. The Sunny Boy may only be commissioned by qualified
personnel.
2. Follow the order below when establishing the electrical
connection!
3. Check the open circuit voltage of the PV strings. Voltages
above 400 V can cause non-repairable damage!
4. Check the Sunny Boy for any transport damage.
5. Do not open the Sunny Boy when it is connected to the
grid.
6. Never disconnect the Sunny Boy from the PV voltage be-
fore the AC voltage has been disconnected (remove the
fuse in the house distribution). Pulling the Multi-Contact
plug connectors while under load results in an electric
arc in the connector which consequently has to be re-
placed.
Order for commissioning:
1. Disconnect the AC circuit the Sunny Boy is connected to
(open the circuit breaker in the AC house distribution).
2. Install the Sunny Boy (see page 2).
3. Check the PV open circuit voltage and the connection of
the PV strings.
4. Assemble the AC plug (see page 3).
5. Connect the AC plug.
6. Connect the AC voltage
(close the house distribution circuit breaker).

GB
1. The mounting background must be firm. Mounting the
Sunny Boy on gypsum plaster board or similar materi-
al can result in the production of noise due to the slight
vibrations of the inverter.
2. The ambient temperature must be between -25 °C and
+60 °C.
3. A minimum distance of 20 cm must be clear above the
inverter for free air circulation to ensure sufficient coo-
ling. Do not expose the string inverter to direct sunlight
- this could reduce the energy yield. If you install the
Sunny Boy in a cabinet or closet etc., the air circulation
must be sufficient for heat dissipation - provide external
ventilation.
4. Mount the inverter straight up or tilted back. Never
mount it tilted to the front!
5. Mounting the Sunny Boy on eye level is not absolutely
necessary, but facilitates reading the LEDs or the Sunny
Display.
Make sure before mounting the Sunny Boy:
Mounting the Sunny Boy
Conditions for electrical connection
°C
23
4
5
1
1. The AC plug connector for grid connection accepts
commercial power supply cords with cross-sections of
1.5 - 2.5 mm².
2. We recommend a 16 A automatic circuit breaker for the
circuit the Sunny Boy is connected to.
3. No consumers are allowed on this circuit.
1. We recommend 6 mm screws and 8 mm wall anchors
to mount the Sunny Boy. For outside mounting use stain-
less steel screws. Keep in mind the inverter's weight of
approx. 21 kg.
2. Mark the two holes for the screws with the mounting
bracket.
3. Drill the holes and put in the dowels.
4. Fix the mounting bracket on the wall.
5. Hang up the Sunny Boy with the two fastening latches
into the mounting bracket.
6. Fasten the bottom screw in order to prevent lifting up.
7. Check the mounting of the inverter.

GB
Choose the PG13.5 or PG16 fastening clamp depending
on the cross-section of the AC cable.
1. Push the rubber ring into the fastening case (only for
PG13.5).
2. Put the cable through the PG 13.5 or 16 cable seal with
the fastening case and through the socket tube.
3. Connect the wires of the AC cable as follows:
- Protective Earth (PE) to the terminal with the
"ground" symbol
- Neutral wire to the terminal marked with "1"
- Phase L to the terminal marked with "2"
- The terminal marked with "3" is not used.
4. Make sure that all wires are firmly connected.
5. Push the socket tube firmly onto the socket.
6. Screw the cable seal firmly onto the socket tube.
7. For cables that require the PG16 gland: Tighten the bolt
of the PG16 gland.
The AC connector socket is now ready to use.
Seal the AC connector socket in case you do not insert it in-
to the Sunny Boy immediately.
1. Disconnect the circuit where to connect the Sunny Boy
(open the circuit breaker of the supply lead).
2. Check the open circuit voltage of the PV strings and
connect them to the Sunny Boy by firmly plugging the
Multi-Contact connectors onto the openings at the bott-
tom of the Sunny Boy.
3. Assemble the AC plug connector.
4. Connect the AC plug to the socket on the bottom of the
Sunny Boy. Carefully insert the plug into the opening,
turn the plug with light pressure until it sinks into the so-
cket. Tighten the plug by the bolt of the gland.
5. Connect the AC voltage by closing the circuit breaker of
the supply lead.
Preparation of the AC plug connector
Commissioning the Sunny Boy

GB
The LEDs on the lid display the operating state the Sunny
Boy is in. For details please refer to the Sunny Boy 1100E
Technical Description. Description of the symbols used in the
following section:
LEDs on the front panel
Green LED flashes three times per second
Stop:
The Sunny Boy is changing its operating condition or is in
a manually initiated condition.
Green LED flashes once per second
Waiting, checking grid:
Starting conditions are being checked.
Green LED flashes constantly
Operation:
Feeding grid, MPP or constant voltage mode.
Red LED flashes constantly
Isolation failure:
Earth fault of the PV-panels or failure of surge voltage pro-
tection (thermally monitored varistors).
Green LED is off once a second
Derating:
The Sunny Boy has detected an internal overtemperature
due to temporary overload and is derating the output po-
wer in order to avoid internal damage.
All LEDs off
Standby (night):
The input voltage is below 70 V and not yet sufficient for
normal operation.
LED off
LED off
LED off
LED onLED
LED on
LED on
All LEDs on
Initialization:
The input voltage is not yet sufficient for normal opera-
tion.
1s
1s 1s
LED off
LED off
LED on
not relevant
not relevant
1s1s 1s
LED off
LED off
LED aus
not relevant
not relevant
LED on
LED aus
not relevant
not relevant
1s 1s 1s

Blink codes for failures
Grid failure:
The Sunny Boy displays a grid failure if the grid frequency,
grid voltage or the rate of change of the grid frequency are
out of the tolerable range.
The yellow LED flashes 3
times.
5s 3s 1s
LED on LED off
1s 1s
Input voltage too high:
The Sunny Boy 1100E displays this blinking code if the PV
input voltage is above 400 V. Disconnect the grid and then
the PV-panels from the Sunny Boy immediately to prevent
damage!
The yellow LED flashes 4
times.
5s 3s 1s
LED on LED off
1s 1s 1s
The yellow LED flashes 5
times.
5s 3s 1s
LED on LED off
1s 1s 1s 1s
5s 3s 1s
LED on LED off
The yellow LED flashes
twice.
1s
Grid impedance too high:
The Sunny Boy has detected a failure based on non-per-
missible grid impedance values measured by the MSD.
Device failure:
The Sunny Boy is in a condition that makes it impossible to
return to normal operation. It has to be checked by a
qualified technician.

F
Les instructions d'installation
suivantes devraient aider le
lecteur à mettre en service le
Sunny Boy 1100E. Elles ne
remplacent pas le manuel du
Sunny Boy 1100E. Une des-
cription complète de tous les
fonctions du Sunny Boy
1100E est inclue dans la
Description Technique (du
Sunny Boy 1100E). Vous y
trouverez également des in-
formations sur les possibilités
de communication du Sunny
Boy 1100E ainsi que tous les
paramètres ajustables.
Lire d'abord s.v.p. :
Sunny Boy 1100E
Instructions d'installation brèves
Données techniques du Sunny Boy 1100E
Betrieb
Operation
Erdschluss
Earth Fault
Störung
Failure
Photovoltaik-Stringwechselrichter
Photovoltaic string inverter
SWR 1100E
Plage de tension d'entrée, UPV: 139 V à 400 V
Courant d'entrée max., IPVmax: 10 A
Puissance nominale de sortie PCAnom: 1000 W
Portée CA, UCA : 198 V à 251 V
Portée fréquence fCA : 49,8 à 50,2 Hz
Poids : env. 21 kg
Attention lors de la mise en service
1. Le Sunny Boy ne doit être mis en service que par du per-
sonnel qualifié.
2. Lors de la connexion électrique suivre l'ordre ci-dess-
sous!
3. Examiner la tension à vide des lignes de modules PV
("strings"). Les tensions au delà de 400 V peuvent ré-
sulter en dommages irréparables !
4. Assurer que le Sunny Boy ne montre pas de dommages
de transport.
5. Ne pas ouvrir le Sunny Boy quand il est branché sur le
réseau.
6. Ne jamais déconnecter le Sunny Boy de la tension PV
avant que la tension CA ne soit déconnectée (coupe-cir-
cuit dans la distribution de maison interrompu). Si on ti-
re les connecteurs Multi-Contact pendant qu'ils sont
chargés il en résulte un arc électrique dans le connec-
teur qui alors doit être remplacé.
Ordre de la mise en service
1. Déconnexion du circuit CA pour le Sunny Boy (coupe-
circuit dans la distribution de maison interrompu).
2. Montage du Sunny Boy (voir page 2).
3. Contrôle de la tension PV à vide et connexion des
strings PV.
4. Montage de la fiche CA (page 3).
5. Connexion de la fiche CA
6. Connexion de la tension CA
(coupe-circuit dans la distribution de maison fermé)

F
1. La surface de montage doit être firme. Le montage du
Sunny Boy sur des plateaux de carton en plâtre ou des
matériaux similaires peut résulter en la production de
bruit à cause de vibrations minimes de l'appareil.
2. La température ambiante doit être entre -25 °C et
+60 °C.
3. Au-dessus du Sunny Boy il doit y avoir au minimum un
espace de 20 cm pour garantir une évacuation de cha-
leur suffisante. Eviter une radiation solaire directe. Les
températures assez hautes résultent en une dissipation
plus élevée. Si vous montez le Sunny Boy en une ar-
moire de commande p. ex. assurer une évacuation de
chaleur suffisante par des ventilateurs.
4. Monter le Sunny Boy à plomb ou incliné en arrière. Ne
jamais monter le Sunny Boy incliné à l'avant !
5. Le montage du Sunny Boy à la hauteur des yeux n'est
pas absolument nécessaire, mais simplifie lire les DELs
ou le Sunny Display.
Conditions préalables pour le montage du Sunny Boy
Montage du Sunny Boy
Conditions préalables pour la connexion au réseau
°C
23
4
5
1
1. La fiche CA pour connexion du Sunny Boy au réseau
peut recevoir câbles d'alimentation usuels avec coupes
transversales de 1,5 mm² à 2,5 mm².
2. Le circuit où le Sunny Boy est connecté doit avoir un
interrupteur automatique de 16 A.
3. Dans le circuit entre le fusible et le Sunny Boy d'autres
consommateurs ne sont pas admissibles.
1. Nous recommandons fixer le Sunny Boy avec des vis à
tête hexagonale de 6 mm et des chevilles de 8 mm.
Utiliser des vis d'acier spécial lors d'un montage en de-
hors. Lors du montage tenir compte du poids du Sunny
Boy d'environ 21 kg.
2. Marquer les trois points pour les vis de fixation du Sunny
Boy à l'aide du gabarit de perçage.
3. Perçer les trous et introduiser les chevilles.
4. Visser deux vis jusqu'à ce qu'il reste environ 4 mm qui
sortent des deux trous supérieurs.
5. Accrocher le Sunny Boy dans ces deux vis avec les deux
pattes de montage supérieures.
6. Introduire une vis dans la patte basse. Visser cette vis de
sorte que personne ne peut lever et laisser tomber le
Sunny Boy par inadvertance.
7. Contrôler l'installation ferme du Sunny Boy.

F
Selon la coupe transversale du câble CA utiliser le raccord
PG 13,5 ou PG 16.
1. Pousser l'anneau obturateur dans le pannier serre (avec
PG 13,5 seulement).
2. Pousser d'abord le raccord PG16 ou PG 13,5 (ce der-
nier avec le pannier serre) sur le câble. Ensuite pousser
la bouille de filet sur le câble.
3. Connecter les différents fils à l'insert boîte l'un après
l'autre.
- Fil protecteur de masse dans serre-fils avec le signe
terre
- Fil neutre dans serre-fils 1
- Phase dans serre-fils 2
- Serre-fils 3 reste vacant
4. Contrôler si les fils sont solidement connectés.
5. Tourner la bouille de filet fermement sur l'insert boîte.
6. Tourner le raccord fermement sur la bouille de filet.
7. En cas de PG16: Fixer le filet de l'obturation.
La fiche CA est maintenant préparée.
Si vous ne connectez pas le Sunny Boy directement, fermer
l'insert boîte avec le chapeau d'obturation inclut dans la liv-
raison du Sunny Boy.
1. Couper le circuit où vous voulez connecter le Sunny Boy
(enlever le coupe-circuit dans la distribution de maison).
2. Contrôler la tension PV à vide et connecter les "strings"
PV (lignes de modules) au Sunny Boy en embrochant
fermement les connecteurs Multi-Contact sur les prises
au dessous du Sunny Boy.
3. Monter la fiche CA (voir ci-dessus).
4. Connecter la fiche CA à la prise femelle au dessous du
Sunny Boy. A ce fin mettre la fiche prudemment dans
l'ouverture y la tourner légèrement pressée jusqu'à ce
qu'elle descend dans la prise femelle. Ensuite visser la
fiche avec la bague filetée.
5. Fermer le circuit avec la tension CA en mettant sous ten-
sion le coupe-circuit dans la distribution de la maison.
Préparation de la fiche CA
Mise en service du Sunny Boy
Insert bo teT
Bouille de filet
Anneau obturateur
pour PG13,5
Pannier serre
pour PG13,5
Raccord PG16 Raccord PG13,5
Bague filetée
2
3
String 2 String 1
Sunny Boy
(vue d’en bas)
4
5
1
CA distribution
de la maison

F
Les DELs sur le couvercle de la boîte montrent l'état de fonc-
tion-nement du Sunny Boy. Lire la Description Technique du
Sunny Boy 1100E pour obtenir plus de détails.
“Operation” = “Opération”,
“Earth Fault” = “Contact à la terre”,
“Failure” = “Défaut”.
DELs sur le panneau frontal
DEL vert brille trois fois par seconde
Arrêt:
Le Sunny Boy est dans un état de transition ou a été arrêté
manuellement.
DEL vert brille fois par seconde
Attendant, surveillance du réseau:
Les conditions de démarrage sont examinées.
DEL vert brille constamment
Opération:
Opération d'alimentation en mode MPP ou tension con-
stante.
DEL rouge brille constamment
Défaut d'isolement:
Le générateur solaire a du contact à la terre ou bien la pro-
tection contre les surtensions a failli (varistances surveillées
thermiquement).
DEL vert expire fois par seconde
Défaut:
Défaut interne ou externe, identification exacte selon le co-
de clignotant.
Tous DEL éteinte
Déconnexion à la nuit:
La tension d'entrée est moins de 70 V et ne suffit pas en-
core pour l'opération normal.
Tous DEL allumée
Initialisation:
La tension d'entrée est disponible, mais ne suffit pas enco-
re pour l'opération normale.
DEL éteinte
DEL éteinte
DEL éteinte
DEL allumée
DEL allumée
DEL allumée
1s
1s 1s
DEL éteinte
DEL éteinte
DEL allumée
L'état insignifiant
L'état insignifiant
1s1s 1s
DEL éteinte
DEL éteinte
LED aus
L'état insignifiant
L'état insignifiant
DEL allumée
LED aus
L'état insignifiant
L'état insignifiant
1s 1s 1s

Défaut de réseau:
Le Sunny Boy montre un défaut de réseau si la fréquence
du réseau, la tension du réseau ou le change de fréquence
du réseau sont hors des valeurs tolérables.
Le DEL jaune brille 2
fois.
5s 3s 1s
DEL alluméeDEL éteinte
1s
Codes clignotants pour défauts
L'impédance du réseau est trop haute:
Le Sunny Boy montre ce signal si les valeurs d'impédance
du réseau mesurées sont hors de la plage tolérable.
Le DEL jaune brille 3
fois.
5s 3s 1s
DEL alluméeDEL éteinte
1s 1s
La tension d'entrée est trop haute:
Le Sunny Boy montre ce signal si la tension d'entrée PV sur-
monte 400 V. Le Sunny Boy doit être séparé de la tension
d'entrée PV immédiatement pour éviter des dommages!
Le DEL jaune brille 4
fois.
5s 3s 1s
DEL alluméeDEL éteinte
1s 1s 1s
Le DEL jaune brille 5
fois.
5s 3s 1s
DEL alluméeDEL éteinte
1s 1s 1s 1s
Défaut de l'appareil:
Le Sunny Boy a un défaut qui dérange l'opération norma-
le. Un technicien qualifié doit examiner l'onduleur.
