SMA Sunny Boy 2400 User manual

D
Die folgende Installations-
anleitung soll als Hilfe für die
Inbetriebnahme des Sunny
Boy 2400 dienen. Sie ersetzt
nicht das Handbuch des
Sunny Boy 2400. Eine voll-
ständige Beschreibung aller
Funktionen des Sunny Boy
2400 ist in der technischen
Beschreibung verfügbar.
Dort finden Sie außerdem
Informationen über die
Kommunikationsmöglichkei-
ten des Sunny Boy 2400 so-
wie alle einstellbaren
Parameter.
Bitte zuerst lesen:
Sunny Boy 2400
Kurzinstallationsanleitung
Technische Daten des Sunny Boy 2400
Eingangsspannungsbereich UPV: 150 V bis 300 V
Max. Eingangsstrom IPVmax: 12,6 A
Ausgangsnennleistung PACNenn: 1500 W
Arbeitsbereich AC UAC: 196 V bis 253 V AC
Arbeitsbereich, Frequenz fAC: 49,8 bis 50,2 Hz
Gewicht: ca. 24 kg
Beachten Sie bei der Inbetriebnahme unbedingt:
1. Die Inbetriebnahme des Sunny Boy darf nur durch qua-
lifiziertes Personal erfolgen.
2. Beachten Sie beim elektrischen Anschluss unbedingt
die unten angegebene Reihenfolge!
3. Überprüfen Sie die Leerlaufspannung der PV-Strings,
Spannungen über 300 V können zu irreparablen
Schäden führen!
4. Stellen Sie sicher, dass der Sunny Boy keine Transport-
schäden aufweist.
5. Öffnen Sie den Sunny Boy nicht, wenn er am Netz an-
geschlossen ist.
6. Trennen Sie den Sunny Boy niemals von der PV-
Spannung, bevor die AC-Spannung freigeschaltet ist
(Sicherung in der AC-Hausverteilung AUS). Das Ziehen
der Multicontact-Steckverbinder unter Last führt zu ei-
nem Lichtbogen im Stecker. Der Stecker muss dann er-
setzt werden.
Reihenfolge für die Inbetriebnahme:
1. Freischaltung des AC-Stromkreises für den Sunny Boy
(Sicherung in der AC-Hausverteilung AUS)
2. Montage des Sunny Boy (siehe Seite 2)
3. Überprüfung der PV-Leerlaufspannung und Anschluss
der PV-Strings
4. Montage des AC-Steckers (Seite 3)
5. Anschluss des AC-Steckers
6. Anschluss der AC-Spannung (Sicherung in der AC-
Hausverteilung EIN)

1. Der Montageuntergrund muss fest sein. Die Montage
des Sunny Boy auf Gipskartonplatten o. Ä. kann auf
Grund der geringfügigen Vibrationen des Geräts zu
Geräuschentwicklung führen.
2. Die Umgebungstemperatur muss zwischen -25 °C und
+60 °C liegen.
3. Über dem Sunny Boy müssen mindestens 20 cm Platz
sein, um eine ausreichende Wärmeabfuhr zu gewähr-
leisten. Vermeiden Sie direkte Sonneneinstrahlung, hö-
here Temperaturen führen zu einer höheren
Verlustleistung. Bei Montage in einem Schaltschrank o.
Ä. müssen Sie durch Ventilatoren für ausreichende
Wärmeabfuhr sorgen.
4. Montieren Sie den Sunny Boy senkrecht oder nach hin-
tengeneigt.MontierenSiedenSunnyBoyniemalsnach
vorne geneigt!
5. Die Montage des Sunny Boy in Augenhöhe ist nicht un-
bedingt erforderlich, sie erleichtert aber das Ablesen
der LEDs oder des Sunny Display.
1. Wir empfehlen für die Befestigung des Sunny Boy 6-
mm-Sechskant-Schrauben sowie 8-mm-Dübel.
Verwenden Sie bei der Außenmontage Schrauben aus
Edelstahl. Denken Sie bei der Montage des Sunny Boy
an das Gewicht von ca. 24 kg.
2. Markieren Sie mit Hilfe der Bohrschablone die drei
Punkte für die Befestigungsschrauben des Sunny Boy.
3. Bohren Sie die Löcher und führen Sie die Dübel ein.
4. DrehenSiezweiSchraubenbisaufca.4mmindie obe-
ren beiden Löcher ein.
5. Hängen Sie den Sunny Boy mit den beiden oberen
Montagelaschen in die beiden Halteschrauben ein.
6. Führen Sie eine Schraube in die untere Haltelasche ein.
Ziehen Sie diese Schraube fest und sichern den
Sunny Boy somit gegen Ausheben.
7. Überprüfen Sie den Sunny Boy auf festen Sitz
Voraussetzung für die Montage des Sunny Boy
Montage des Sunny Boy
Voraussetzungen für den Netzanschluss
°C
23
4
5
1
++
+
2
400
1. Der AC-Stecker zum Netzanschluss des Sunny Boy kann
handelsübliche Netzkabel mit Leitungsquerschnitten von
1,5 mm2bis 2,5 mm2aufnehmen.
2. Der Stromkreis, an dem der Sunny Boy angeschlossen
wird, muss mit einer 16-A-Schmelzsicherung NEOKIT der
Firma Lindner oder einem Sicherungsautomaten mit D-
oder K-Charakteristik abgesichert sein.
3. In dem Stromkreis zwischen der Sicherung und dem
Sunny Boy sind keine weiteren Verbraucher zulässig.
D

D
Je nach Querschnitt des AC-Kabels müssen Sie die
PG13,5- oder die PG16-Verschraubung benutzen.
1. Drücken Sie den Dichtungsring in den Klemmkorb
(nur bei PG13,5).
2. Schieben Sie nun zuerst die Druckschraube mit dem
Klemmkorb für PG13,5- oder die PG16-
Verschraubung über die Leitung. Danach schieben sie
die Gewindehülse über die Leitung.
3. Schließen Sie nun die einzelnen Adern der Reihe nach
an den Buchseneinsatz an.
- Schutzleiter PE in die Schraubklemme mit dem
Erdungszeichen
- Neutralleiter N auf die Schraubklemme1
- Phase L auf die Schraubklemme 2
- Schraubklemme 3 bleibt frei
4. Prüfen Sie die Anschlussadern auf festen Sitz.
5. Drehen Sie nun die Gewindehülse fest auf den
Buchseneinsatz.
6. Drehen Sie nun die Druckschraube fest auf die
Gewindehülse.
7. Bei PG16: Drehen Sie die Verschraubung zur
Abdichtung fest.
Die AC-Kupplungsdose ist nun fertig konfektioniert.
Sollten Sie den Sunny Boy nicht gleich anschließen, so ver-
schließen Sie den Buchseneinsatz mit der ebenfalls im
Beipack enthaltenen Verschlusskappe.
1. Schalten Sie den Stromkreis ab, an dem Sie den
Sunny Boy anschließen wollen (Sicherung in der
Hausverteilung AUS).
2. Überprüfen Sie die PV-Leerlaufspannung und schließen
Sie die PV-Strings an den Sunny Boy an, indem Sie die
Multi-Contact-Steckverbinder auf die Anschlüsse auf
der Unterseite des Sunny Boy fest aufstecken.
3. Montieren Sie den AC-Stecker (s.o.).
4. Schließen Sie den AC-Stecker an die Buchse auf der
Unterseite des Sunny Boy an. Stecken Sie dazu den
Stecker vorsichtig in die Öffnung, drehen Sie den
Stecker unter leichtem Druck bis der Stecker in die
Buchse sinkt. Schrauben Sie dann den Stecker mit dem
Gewindering fest.
5. SchließenSie den Stromkreis mit derAC-Spannung an,
indem Sie die Sicherung in der Hausverteilung ein-
schalten.

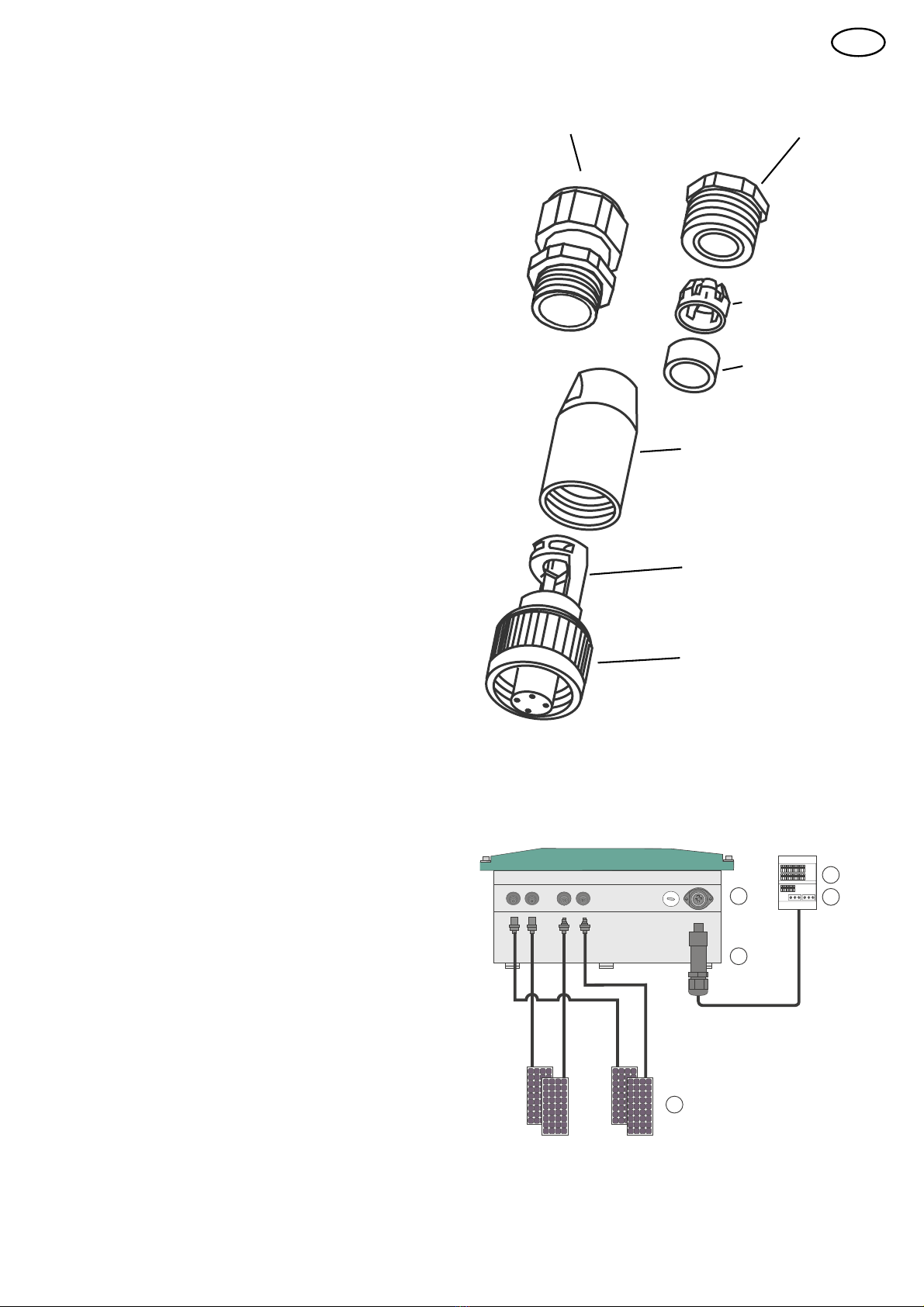

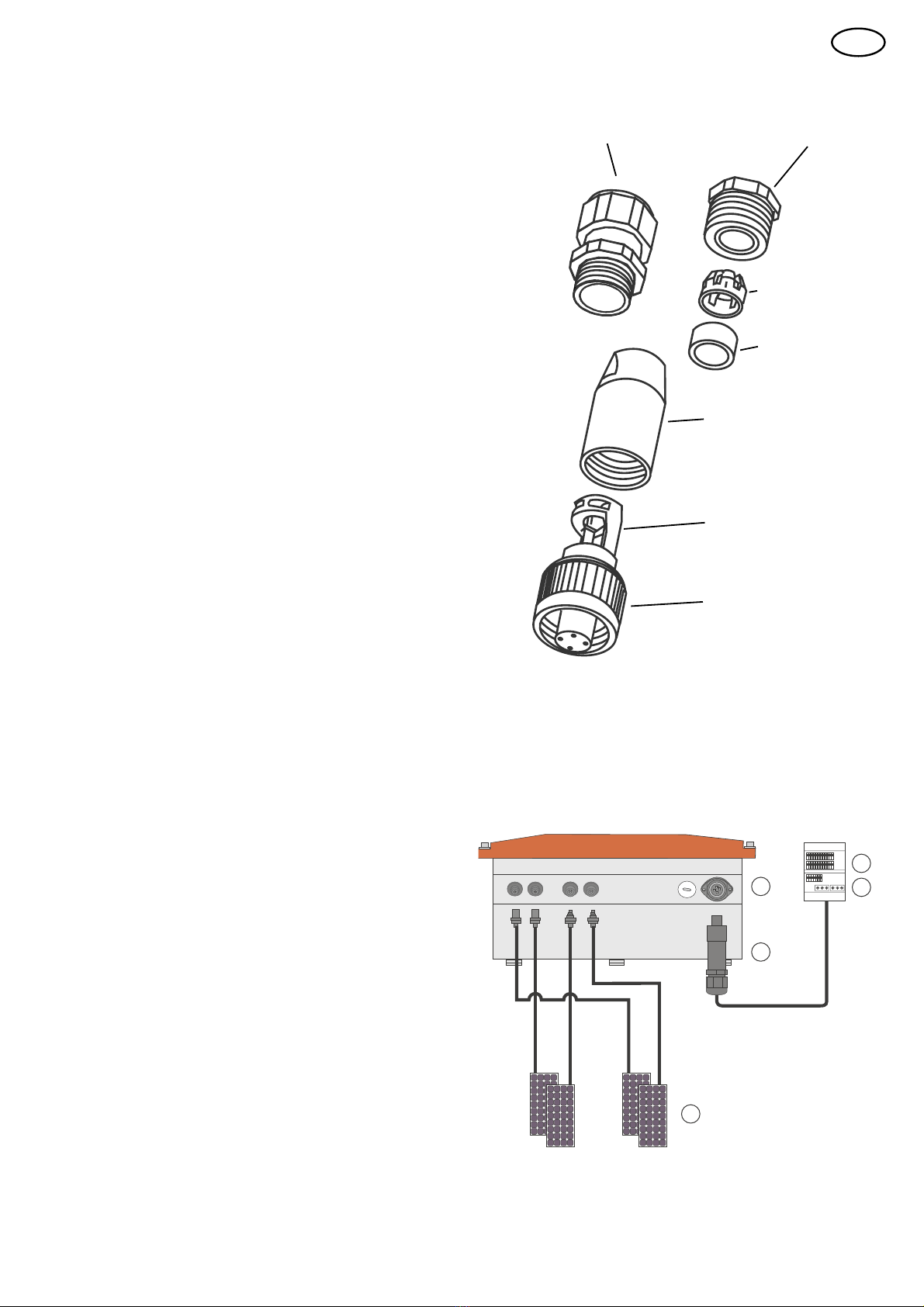

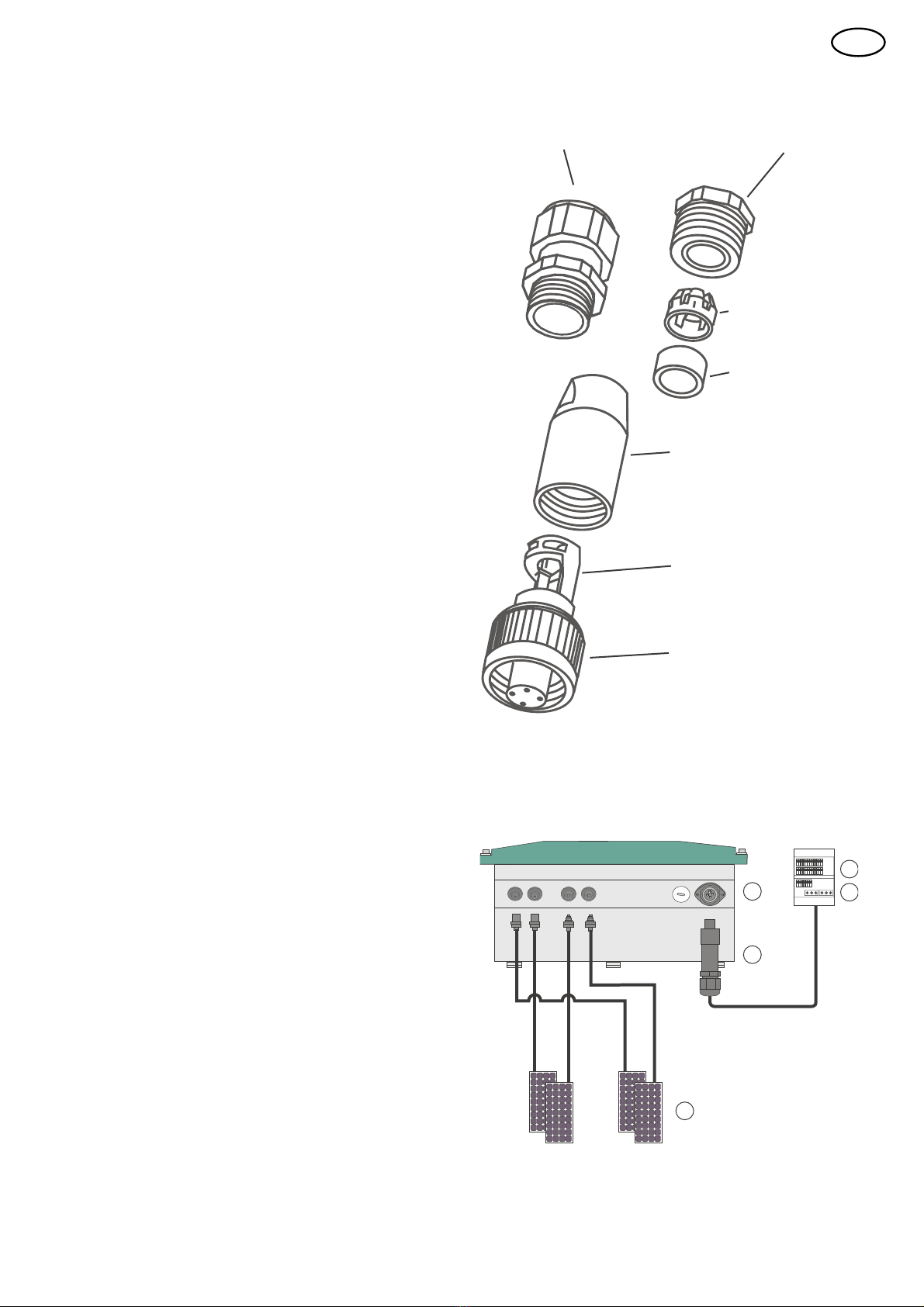

Konfektionierung des AC-Steckers
Inbetriebnahme des Sunny Boy
Buchseneinsatz
Gewindehülse
Dichtungsring
für PG13,5
Klemmkorb
Version PG13,5
Druckschraube
Version PG16 Druckschraube
Version PG13,5
Gewindering
2
3
String 2 String 1
Sunny Boy
(Ansicht von unten)
4
5
1
AC-Hausanschluss

D

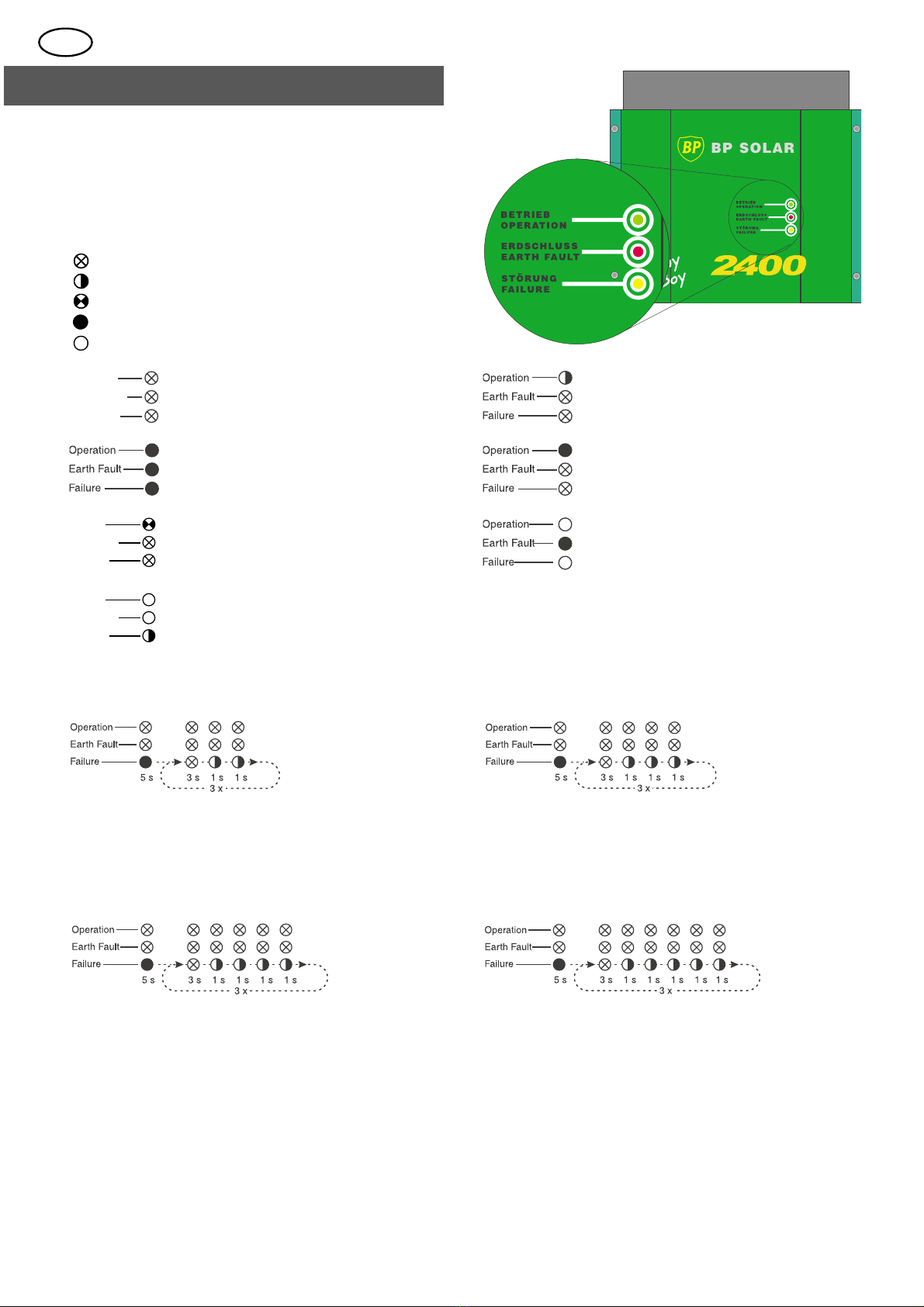

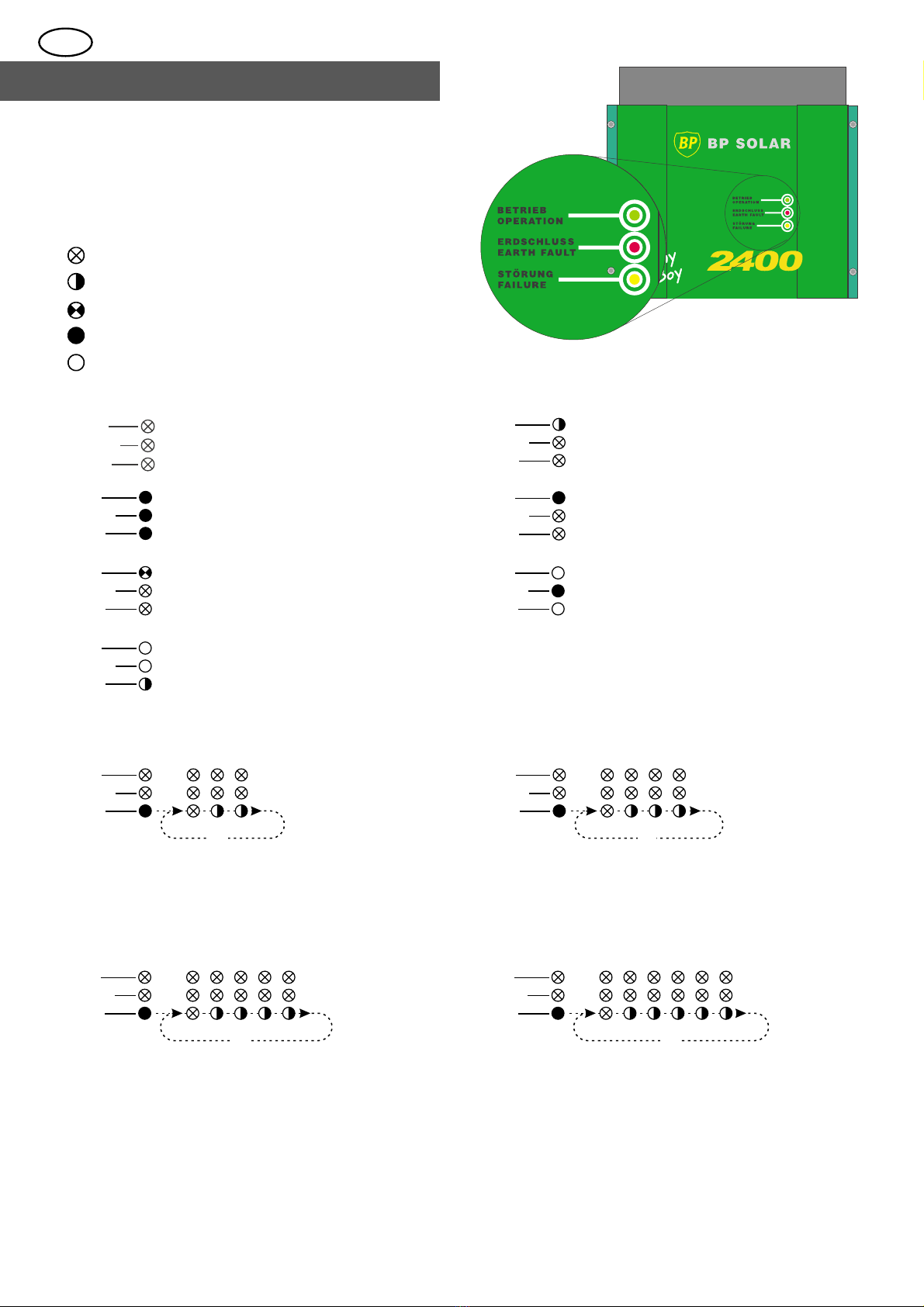

Die LEDs auf dem Gehäusedeckel zeigen den Betriebs-
Zustanddes Sunny Boy an. EinzelheitenentnehmenSiebitt-
te der technischen Beschreibung des Sunny Boy 2400.
Folgende Zeichenerklärung für den Zustand der LEDs:
LEDs auf der Frontplatte
Betrieb
Erdschluss
Störung
Blink-Codes für Störungen
Netzstörung:
Der Sunny Boy zeigt eine Netzstörung an, wenn die
Netzfrequenz, die Netzspannung oder die Netzfrequenz-
Änderung außerhalb der tolerierbaren Werte liegt.
Netzimpedanz ist zu hoch:
Der Sunny Boy zeigt diese Meldung, wenn die
Netzimpedanzwerteder ENSaußerhalbdestolerierbaren
Bereichs liegen.
3 s 1 s 1 s5 s 3 x
Betrieb
Erdschluss
Störung
3 s 1 s 1 s 1 s5 s 3 x
Betrieb
Erdschluss
Störung
Eingangsspannung ist zu hoch:
Der Sunny Boy zeigt diese Meldung, wenn die
PV-Eingangsspannung über 300 V liegt. Der Sunny Boy
muss dann sofort von der PV-Eingangsspannung getrennt
werden, um eine Beschädigung zu vermeiden!
Gerätestörung:
DerSunny Boy hat eine Störung,die den normalen Betrieb
verhindert. Eine Elektrofachkraft muss das Gerät überprü-
fen.
3 s 1 s 1 s 1 s 1 s5 s 3 x
Betrieb
Erdschluss
Störung
3 s 1 s 1 s 1 s 1 s 1 s5 s 3 x
Betrieb
Erdschluss
Störung
LED aus
LED blinkt im Sekundentakt
LED blinkt schnell (ca. 3-mal pro Sekunde)
LED leuchtet
Zustand nicht relevant
Nachtabschaltung:
Die Eingangsspannung ist kleiner als 70 V
und reicht nicht für den normalen Betrieb.
Initialisierung:
Eingangsspannung ist vorhanden, reicht
aber noch nicht für den normalen Betrieb.
Stop:
Der Sunny Boy ist in einem Übergangs-
Zustand oder ist manuell gestoppt worden.
Betrieb
Erdschluss
Störung
Betrieb
Erdschluss
Störung
Betrieb
Erdschluss
Störung
Warten, Netzüberwachung:
Die Startbedingungen für den Betrieb wer-
den überprüft.
Betrieb:
Einspeisebetrieb, MPP- oder Konstant-
spannungsbetrieb.
Isolationsfehler:
Erdschluss des PV-Generators oder Ausfall
des Überspannungsschutzes (thermisch
überwachte Varistoren).
Betrieb
Erdschluss
Störung
Betrieb
Erdschluss
Störung
Störung:
Interne oder externe Störung, genaue
Identifikation über Blinkcode:
Betrieb
Erdschluss
Störung

GB
The following instructions for
installation will help you to
commission the Sunny Boy
2400. They do not replace
theSunny Boy 2400 Manual.
You will find a complete des-
cription of all functions as
well as information on
communication equipment
and all definable parameters
in the Sunny Boy 2400
Technical Description.
Please read first
Sunny Boy 2400
Quick Installation Guide
Sunny Boy 2400 Technical Data
Input voltage range UPV: 150 V - 300 V
Max. input current IPVmax: 12.6 A
Nominal output power PACnom: 1500 W
Output voltage range VAC: 196 V - 253 V AC
Frequency range fAC: 49.8 - 50.2 Hz
Weight: approx. 24 kg
To commission the Sunny Boy please make sure:
1. The Sunny Boy may only be commissioned by qualified
personnel.
2. Follow the order below when establishing the electrical
connection!
3. Checktheopencircuit voltage of thePVstrings.Voltages
above 300 V can cause non-repairable damage!
4. Check the Sunny Boy for any transport damage.
5. Do not open the Sunny Boy when it is connected to the
grid.
6. Neverdisconnect the Sunny Boy fromthePVvoltage be-
fore the AC voltage has been disconnected (remove the
fuse in the house distribution). Pulling the Multi-Contact
plug connectors while under load results in an electric
arc in the connector which consequently has to be re-
placed.
Order for commissioning:
1. Disconnect the AC circuit the Sunny Boy is connected to
(open the circuit breaker in the AC house distribution).
2. Install the Sunny Boy (see page 2).
3. Check the PV open circuit voltage and the connection of
the PV strings.
4. Assemble the AC plug (see page 3).
5. Connect the AC plug.
6. Connectthe AC voltage (close thehousedistributioncir-
cuit breaker).

GB
1. The mounting background must be firm. Mounting the
Sunny Boy on gypsum plaster board or similar materi-
al can result in the production of noise due to the slight
vibrations of the inverter.
2. The ambient temperature must be between -25 °C and
+60 °C.
3. A minimum distance of 20 cm must be clear above the
inverter for free air circulation to ensure sufficient coo-
ling. Do not expose the string inverter to direct sunlight
- this could reduce the energy yield. If you install the
Sunny Boy in a cabinet or closet etc., the air circulation
must be sufficient for heat dissipation - provide external
ventilation.
4. Mount the inverter straight up or tilted back. Never
mount it tilted to the front!
5. Mounting the Sunny Boy on eye level is not absolutely
necessary, but facilitates reading the LEDs or the Sunny
Display.
1. We recommend 6 mm screws and 8 mm dowels to
mount the Sunny Boy. For outside mounting use stain-
less steel screws. Keep in mind the inverter's weight of
approx. 24 kg.
2. Markthe three holes for the screws with the drilling tem-
plate.
3. Drill the holes and put in the dowels.
4. Put in the screws of both top holes and screw them in
until ca. 4 mm are sticking out.
5. Hang the inverter into the two top screws.
6. Fasten the bottom screw in order to prevent lifting up.
7. Check the mounting of the inverter.
Make sure before mounting the Sunny Boy 2400:
Mounting the Sunny Boy
Conditions for electrical connection
°C
23
4
5
1
++
+
2
400
1. The AC plug connector for grid connection accepts
commercial power supply cords with cross-sections of
1.5 - 2.5 mm².
2. We recommend a 16 A fuse type "NEOKIT" from com-
pany Lindner or an automatic circuit breaker with "D"
or "K" characteristics for the circuit the Sunny Boy is
connected to.
3. No consumers are allowed on this circuit.

GB
Choose the PG13.5 or PG16 fastening clamp depending
on the cross-section of the AC cable.
1. Push the rubber ring into the fastening case (only for
PG13.5).
2. Put the cable through the PG 13.5 or 16 cable seal with
the fastening case and through the socket tube.
3. Connect the wires of the AC cable as follows:
- Protective Earth (PE) to the terminal with the
"ground" symbol
- Neutral wire to the terminal marked with "1"
- Phase L to the terminal marked with "2"
- The terminal marked with "3" is not used.
4. Make sure that all wires are firmly connected.
5. Push the socket tube firmly onto the socket.
6. Screw the cable seal firmly onto the socket tube.
7. For cables that require the PG16 gland: Tighten the bolt
of the PG16 gland.
The AC connector socket is now ready to use.
Seal the AC connector socket in case you do not insert it in-
to the Sunny Boy immediately.
1. Disconnect the circuit where to connect the Sunny Boy
(open the circuit breaker of the supply lead).
2. Check the open circuit voltage of the PV strings and
connect them to the Sunny Boy by firmly plugging the
Multi-Contact connectors onto the openings at the bott-
tom of the Sunny Boy.
3. Assemble the AC plug connector.
4. Connect the AC plug to the socket on the bottom of the
Sunny Boy. Carefully insert the plug into the opening,
turn the plug with light pressure until it sinks into the so-
cket. Tighten the plug by the bolt of the gland.
5. Connect the AC voltage by closing the circuit breaker of
the supply lead.
Preparation of the AC plug connector
Commissioning the Sunny Boy
Socket
Socket tube
Rubber ring
for PG13,5
Fastening Case
for PG 13,5
Cable Seal PG16 Cable Seal PG13,5
Threaded ring
2
3
String 2 String 1
Sunny Boy
(bottom view)
4
5
1
AC house distribution

GB
The LEDs on the lid display the operating state the Sunny
Boy is in. For details please refer to the Sunny Boy 2400
TechnicalDescription.Descriptionofthe symbols used in the
following section:
LEDs on the front panel
Blink codes for failures
Grid failure: The Sunny Boy displays a grid failure if the
grid frequency, grid voltage or the change of the grid fre-
quency are out of the tolerable range.
Grid impedance too high:
The Sunny Boy has detected a failure based on non-per-
missible grid impedance values measured by the MSD.
Input voltage too high:
The Sunny Boy displays this blinking code if the PV input
voltage is above 300 V. Disconnect the grid and then the
PV-panels from the Sunny Boy immediately to prevent da-
mage!
Device failure:
The Sunny Boy is in a condition that makes it impossible to
return to normal operation. It has to be checked by a qua-
lified technician.
LED off
LED blinks once per second
LED blinks fast (ca. three times per second)
LED is constantly on
not relevant
O
peration
Earth Fault
Failure
Standby (night): The input voltage is below
70 V and not yet sufficient for normal ope-
ration.
Initialization: The input voltage is not yet
sufficient for normal operation.
Stop: The Sunny Boy is changing its opera-
ting condition or is in a manually initiated
condition.
Waiting, checking grid:
Starting conditions are being checked.
Operation: feeding grid, MPP or constant
voltage mode
Isolationfailure:earthfaultof the PV-panels
or failure of surge voltage protection (ther-
mally monitored varistors)
Failure:
internal or external failure, exact descrip-
tion depending on blink code

F
Les instructions d'installation
suivantes devraient aider le
lecteur àmettre en service le
Sunny Boy 2400. Elles ne
remplacent pas le manuel du
Sunny Boy 2400. Une des-
cription complète de tous les
fonctionsdu Sunny Boy 2400
est inclue dans la Description
Technique (du Sunny Boy
2400).Vousytrouverez éga-
lement des informations sur
les possibilités de communi-
cation du Sunny Boy 2400
ainsi que tous les paramètres
ajustables.
Lire d'abord s.v.p. :
Sunny Boy 2400
Instructions d'installation brèves
Données techniques du Sunny Boy 2400
Plage de tension d'entrée, UPV: 150 V à300 V
Courant d'entrée max., IPVmax: 12,6 A
Puissance nominale de sortie PCAnom: 1500 W
Portée CA, UCA : 196 V à253 V AC
Portée fréquence fCA : 49,8 à50,2 Hz
Poids : env. 24 kg
Attention lors de la mise en service
1. LeSunnyBoynedoitêtremisenservicequeparduper-
sonnel qualifié.
2. Lors de la connexion électrique suivre l'ordre ci-dess-
sous!
3. Examiner la tension àvide des lignes de modules PV
("strings"). Les tensions au delàde 300 V peuvent ré-
sulter en dommages irréparables !
4. Assurer que le Sunny Boy ne montre pas de dommages
de transport.
5. Ne pas ouvrir le Sunny Boy quand il est branchésur le
réseau.
6. Ne jamais déconnecter le Sunny Boy de la tension PV
avantque la tension CA nesoitdéconnectée(coupe-cir-
cuit dans la distribution de maison interrompu). Si on ti-
re les connecteurs Multi-Contact pendant qu'ils sont
chargés il en résulte un arc électrique dans le connec-
teur qui alors doit être remplacé.
Ordre de la mise en service
1. Déconnexion du circuit CA pour le Sunny Boy (coupe-
circuit dans la distribution de maison interrompu).
2. Montage du Sunny Boy (voir page 2).
3. Contrôle de la tension PV àvide et connexion des
strings PV.
4. Montage de la fiche CA (page 3).
5. Connexion de la fiche CA
6. Connexion de la tension CA
(coupe-circuit dans la distribution de maison fermé)

F
1. La surface de montage doit être firme. Le montage du
Sunny Boy sur des plateaux de carton en plâtre ou des
matériaux similaires peut résulter en la production de
bruit àcause de vibrations minimes de l'appareil.
2. La température ambiante doit être entre -25 °C et
+60 °C.
3. Au-dessus du Sunny Boy il doit y avoir au minimum un
espace de 20 cm pour garantir une évacuation de cha-
leur suffisante. Eviter une radiation solaire directe. Les
températures assez hautes résultent en une dissipation
plus élevée. Si vous montez le Sunny Boy en une ar-
moire de commande p. ex. assurer une évacuation de
chaleur suffisante par des ventilateurs.
4. Monter le Sunny Boy àplomb ou inclinéen arrière. Ne
jamais monter le Sunny Boy inclinéàl'avant !
5. Le montage du Sunny Boy àla hauteur des yeux n'est
pas absolument nécessaire, mais simplifie lire les DELs
ou le Sunny Display.
1. Nous recommandons fixer le Sunny Boy avec des vis à
tête hexagonale de 6 mm et des chevilles de 8 mm.
Utiliser des vis d'acier spécial lors d'un montage en de-
hors. Lors du montage tenir compte du poids du Sunny
Boy d'environ 24 kg.
2. Marquerlestroispointspour les vis de fixationduSunny
Boy àl'aide du gabarit de perçage.
3. Perçer les trous et introduiser les chevilles.
4. Visser deux vis jusqu'àce qu'il reste environ 4 mm qui
sortent des deux trous supérieurs.
5. Accrocherle Sunny Boy dans cesdeuxvis avec les deux
pattes de montage supérieures.
6. Introduireunevisdans la patte basse. Vissercette vis de
sorte que personne ne peut lever et laisser tomber le
Sunny Boy par inadvertance.
7. Contrôler l'installation ferme du Sunny Boy.
Conditions préalables pour le montage du Sunny Boy 2400
Montage du Sunny Boy
Conditions préalables pour la connexion au réseau
°C
23
4
5
1
++
+
2
400
1. La fiche CA pour connexion du Sunny Boy au réseau
peut recevoir câbles d'alimentation usuels avec coupes
transversales de 1,5 mm²à2,5 mm².
2. Le circuit oùle Sunny Boy est connectédoit avoir une
fusible de 16 A, type NEOKIT de l'entreprise Lindner,
ou un interrupteur automatique avec caractéristique D
ou K.
3. Dans le circuit entre le fusible et le Sunny Boy d'autres
consommateurs ne sont pas admissibles.

F
Selon la coupe transversale du câble CA utiliser le raccord
PG 13,5 ou PG 16.
1. Pousserl'anneau obturateur dans le pannier serre(avec
PG 13,5 seulement).
2. Pousser d'abord le raccord PG16 ou PG 13,5 (ce der-
nier avec le pannier serre) sur le câble. Ensuite pousser
la bouille de filet sur le câble.
3. Connecter les différents fils àl'insert boîte l'un après
l'autre.
- Fil protecteur de masse dans serre-fils avec le signe
terre
- Fil neutre dans serre-fils 1
- Phase dans serre-fils 2
- Serre-fils 3 reste vacant
4. Contrôler si les fils sont solidement connectés.
5. Tourner la bouille de filet fermement sur l'insert boîte.
6. Tourner le raccord fermement sur la bouille de filet.
7. En cas de PG16: Fixer le filet de l'obturation.
La fiche CA est maintenant préparée.
Si vous ne connectez pas le Sunny Boy directement, fermer
l'insert boîte avec lechapeaud'obturationinclut dans la liv-
raison du Sunny Boy.
1. Couper le circuit oùvous voulez connecter le Sunny Boy
(enleverle coupe-circuitdans la distributiondemaison).
2. Contrôler la tension PV àvide et connecter les "strings"
PV (lignes de modules) au Sunny Boy en embrochant
fermement les connecteurs Multi-Contact sur les prises
au dessous du Sunny Boy.
3. Monter la fiche CA (voir ci-dessus).
4. Connecter la fiche CA àla prise femelle au dessous du
Sunny Boy. A ce fin mettre la fiche prudemment dans
l'ouverture y la tourner légèrement pressée jusqu'àce
qu'elle descend dans la prise femelle. Ensuite visser la
fiche avec la bague filetée.
5. Fermer le circuit avec la tension CA en mettant sous ten-
sion le coupe-circuit dans la distribution de la maison.
Préparation de la fiche CA
Mise en service du Sunny Boy
Insert bo teT
Bouille de filet
Anneau obturateur
pour PG13,5
Pannier serre
pour PG13,5
Raccord PG16 Raccord PG13,5
Bague filetée
2
3
String 2 String 1
Sunny Boy
(vue d’en bas)
4
5
1
CA distribution
de la maison

F
Les DELs sur le couvercle de la boîte montrent l'état de fonction-
nement du Sunny Boy. Lire la Description Technique du Sunny Boy
2400 pour obtenir plus de détails.
“Operation”= “Opération”,
“Earth Fault”= “Contact àla terre”,
“Failure”= “Défaut”.
DELs sur le panneau frontal
Codes clignotants pour défauts
Défaut de réseau:
Le Sunny Boy montre un défaut de réseau si la fréquence
du réseau, la tension du réseau ou le change de fréquence
du réseau sont hors des valeurs tolérables.
L'impédance du réseau est trop haute:
Le Sunny Boy montre ce signal si les valeurs d'impédance
du réseau mesurées sont hors de la plage tolérable.
La tension d'entrée est trop haute:
Le Sunny Boy montre ce signal si la tension d'entrée PV sur-
monte 300 V. Le Sunny Boy doit être séparéde la tension
d'entrée PV immédiatement pour éviter des dommages!
Défaut de l'appareil:
Le Sunny Boy a un défaut qui dérange l'opération nor-
male. Un technicien qualifiédoit examiner l'onduleur.
DEL éteinte
DEL clignotant une fois par seconde
DEL clignotant rapidement (environ trois fois par seconde)
DEL allumée
L'état insignifiant
O
peration
Earth Fault
Failure
Déconnexion àla nuit :
Latensiond'entréeestmoins de 70 V et nesuffit pas
encore pour l'opération normal de l'onduleur.
Initialisation: La tension d'entrée est disponible,
mais ne suffit pas encore pour l'opération nor-
male de l'onduleur.
Arrêt:
Le Sunny Boy est dans un état de transition ou a
étéarrêtémanuellement.
Attendant,surveillanceduréseau:Lesconditions
de démarrage sont examinées.
Opération: Opération d'alimentation en mode
MPP ou tension constante
Défaut d'isolement: Le générateur solaire a du
contact àla terre ou bien la protection contre les
surtensions a failli (varistances surveillées ther-
miquement).
Défaut:
Défaut interne ou externe, identification exacte
selon le code clignotant.

E
Las siguientes instrucciones
de instalación le sirven para
poner en servicio el Sunny
Boy2400. No reemplazan el
manual del Sunny Boy 2400.
Unadescripción completa de
todaslas funciones del Sunny
Boy 2400 estáincluida en la
correspondiente Descripción
Técnica. Encontrarátambién
informaciónsobrelasposibi-
lidades de comunicación del
equipo, y todos los paráme-
tros que es posible ajustar.
En primer lugar leer
lo siguiente por fa-
vor:
Sunny Boy 2400
Instrucciones de instalación cortas
Datos Técnicos del Sunny Boy 2400
Rango del voltaje de entrada UPV: 150 V - 300 V
Corriente máxima de entrada IPVmax : 12,6 A
Potencia nominal de salida PCAnom : 1500 W
Área de trabajo CA UCA : 196 V - 253 V CA
Rango de frecuencias de trabajo fCA : 49,8 - 50,2 Hz
Peso (aprox.): 24 kg
Muy importante para la puesta en servicio:
1. El Sunny Boy debe ser puesto en servicio exclusiva-
mente por un técnico cualificado.
2. Seguir estrictamente el orden mencionado más ade-
lante a la hora de conectar el Sunny Boy!
3. Controlar la tensión en circuito abierto de la instalaci-
ón fotovoltaica. Voltajes de más de 300 V pueden pro-
ducir daños irreparables.
4. Asegurar que el Sunny Boy no presenta daños causa-
dos en el transporte.
5. No abrir el Sunny Boy cuando estáconectado a la red.
6. Jamás desconectar el Sunny Boy de la instalación foto-
voltaica antes de aislarlo de la tensión de alterna (fusi-
ble en la caja de distribución de la casa apagado). Si
los conectores Multi-Contact se abren bajo carga se
produce un arco eléctrico que obliga a sustituirlos.
Orden de la puesta en servicio:
1. Desconexión del Sunny Boy del circuito de alterna
(interruptor en la caja de distribución de la casa
abierto)
2. Montaje del Sunny Boy (véase página 2)
3. Control de la tensión en circuito abierto de la instalaci-
ón fotovoltaica y conexión de las cadenas de módulos
fotovoltaicos
4. Montaje del conector de CA (véase página 3)
5. Conexión del conector de CA
6. Conexión de la tensión alterna (interruptor en la caja
de distribución de la casa cerrado)

E
1. El fondo del montaje debe ser firme. El montaje del
Sunny Boy sobre paneles de cartón yeso o similares
puede resultar en la producción de ruido debido a las
vibraciones mínimas del aparato.
2. La temperatura ambiental tiene que estar situada entre
-25 °C y +60 °C.
3. Tiene que dejarse libre una distancia mínima de 20 cm
por encima del inversor para asegurar una disipación
de calor suficiente. No exponer el inversor a la luz di-
rectadelsol.Temperaturasmás altas podrían reducir la
eficiencia. Si monta el Sunny Boy en un armario de dis-
tribución, asegurar que existe una eliminación de calor
por ventilación suficiente.
4. Montar el inversor vertical o inclinado hacia atrás.
Nunca se montaráinclinado hacia delante!
5. La instalación a una altura nivelada no es imprescindi-
ble, pero hace posible leer fácilmente los diodos LED o
el Sunny Display.
1. Recomendamos tornillos de cabeza hexagonal de
6 mm y tacos de 8 mm. Para montajes a la intemperie,
utilizartornillosde acero inoxidable. Considerarunpe-
so de aprox. 24 Kg.
2. Marcar los tres agujeros para los tornillos con la plan-
tilla de taladrado.
3. Taladrar los agujeros e introducir los tacos.
4. Colocar los tornillos de ambos agujeros superiores y
atornillarlos hasta que sobresalgan aprox. 4 mm.
5. Colgar el inversor de los dos tornillos superiores.
6. Fijar el tornillo inferior con el fin de impedir el levanta-
miento.
7. Comprobar el montaje firme del inversor.
Criterios para el montaje del Sunny Boy 2400:
Montaje del Sunny Boy
Condiciones para la conexión a la red:
°C
23
4
5
1
++
+
2
400
1. El enchufe CA para conexión del Sunny Boy a la red es
apto para cables de red de uso comercial con sección
transversal de 1,5 mm²a 2,5 mm².
2. Debe conectarse un fusible de 16 A tipo NEOKIT fabri-
cado por la casa Lindner o un automático con caract-
erísticaD o K al circuitoal cual se conecta el Sunny Boy.
3. En el circuito entre el fusible y el Sunny Boy no se per-
miten consumidores.

E
Según la sección transversal del cable CA utilizar la junta
de rosca PG 13,5 o PG 16.
1. Apretar el anillo de junta en la cesta de borne (sólo en
caso de PG 13,5).
2. Primeramente meter la junta de rosca PG 13,5 con la
cesta de borne o la junta de rosca PG 16 sobre el ca-
ble. Luego meter el casquillo roscado sobre el cable.
3. Conectar por orden los hilos a través de los orificios a
los terminales correspondientes:
- Conductor de protección PE en el terminal de rosca
con el símbolo de puesta a tierra
- Conductor neutro N en el terminal de rosca 1
- Fase L en el terminal de rosca 2
- Terminal de rosca 3 queda libre
4. Controlar que los hilos quedan conectados fuerte-
mente.
5. Destorcer el casquillo roscado fuertemente sobre el in-
serto de enchufe.
6. Destorcer la junta de rosca fuertemente sobre el cas-
quillo roscado.
7. Con PG 16: Apretar la junta de rosca fuertemente pa-
ra impermeabilización.
Ahora el enchufe de CA estápreparado. Si no conecta el
Sunny Boy directamente cerrar el orificio de enchufe con el
capuchón también incluido en el envío.
1. Desconectar el circuito al que quiere conectar el Sunny
Boy (fusible en la caja de distribución de la casa apa-
gado).
2. Comprobar el voltaje en vacío del sistema fotovoltaico
y conectar los módulos PV al Sunny Boy enchufando
fuertemente los conectores Multi-Contact sobre las to-
mas de la superficie inferior del Sunny Boy.
3. Montar el enchufe de CA (véase arriba).
4. Conectar el enchufe de CA al borne en la superficie in-
feriordel Sunny Boy.Meter el enchufe en el agujero con
cuidado, girar el enchufe con presión ligera hasta que
elenchufe descienda en el borne. Luego atornillar el en-
chufe con el anillo de rosca.
5. Conectar el circuito al voltaje CA encendiendo el fusi-
ble en la distribución de la casa.
Preparación del enchufe de CA:
Puesta en servicio del Sunny Boy 2400
Inserto de enchufe
Casquillo roscado
Anillo de junta
para PG13,5
Cesta de borne
para PG13,5
Junta de rosca
versión PG16 Junta de rosca
versión PG13,5
Anillo de rosca
2
3
String 2 String 1
Sunny Boy
(vista de abajo)
4
5
1
CA distribución
de la casa

E
El usuario puede obtener el estado operativo de los inversores a
partir de tres diodosLED. Véase la Descripción Técnicadel Sunny
Boy 2400 para detalles.
“Operation”= “Operación”; “Earth Fault”= “Conexión a tierra”
“Failure”= “Fallo”
Signos convencionales para el estado de los LEDs:
Diodos LED en la placa frontal
Códigos de parpadeo para fallos
Fallo de la red:
El Sunny Boy estáindicando un fallo de la red que estáori-
ginado cuando la frecuencia de la red, el voltaje de la red
o la variación de la frecuencia de la red están fuera del
margen de tolerancia.
La impedancia de la red estádemasiado alta:
El Sunny Boy ha detectado un fallo basándose en los va-
loresdeimpedanciadelarednopermisibles medidos por
la MSD.
El voltaje de entrada estádemasiado alto:
Los paneles PV están generando un voltaje mayor de
300 V. Desconectar los paneles PV del Sunny Boy inmedi-
atamente para evitar un daño irreparable!
Fallo del dispositivo:
El Sunny Boy estáen un estado que hace imposible el re-
torno al funcionamiento normal y tiene que ser compro-
bado por un técnico cualificado.
LED apagado
LED parpadeante una vez por segundo
LED parpadeante tres veces por segundo
LED encendido
Estado no definido
O
peration
Earth Fault
Failure
Desconexión por la noche: El voltaje de entrada
estápor debajo de 70 V y no es suficiente para
la operación normal.
Inicialización:
Elvoltajedeentrada estádisponible pero aún no
es suficiente para la operación normal.
Stop:
estado operativo cambiante o estado iniciado
manualmente
Betrieb
Erdschluss
Störung
Esperando, comprobando red: Se están com-
probando los estados de inicio.
Operación normal:
alimentando a la red en modo MPP o modo de
voltaje constante
Fallo de aislamiento: fallo de tierra en los pane-
les PV o fallo en la protección contra sobreten-
siones de pico (varistores controlados térmica-
mente)
Fallo:
Fallo interno o externo, descripción exacta de-
pendiendo del código de parpadeo del LED
Betrieb
Erdschluss
Störung

SB2400-10:QX2601
