Soehnle STATIVWAAGE 7730 User manual

www.soehnle-professional.com
Stativwaage
7730
Stativwaage mit Längenmesser
7731
STATIVWAAGE
STAND SCALE
BALANCE A COLONNE
7730, 7731
Gebrauchsanweisung 03
User Manual 17
Mode d´emploi 27

2
www.soehnle-professional.com
Danke, dass Sie sich für dieses Soehnle Professional-Produkt entschieden haben. Dieses Produkt
ist mit allen Merkmalen modernster Technik ausgestattet und für einfachste Bedienung
optimiert. Wenn Sie Fragen haben oder an Ihrem Gerät Probleme auftreten, die in der
Gebrauchsanweisung nicht behandelt werden, wenden Sie sich bitte an Ihren Soehnle
Professional-Servicepartner oder besuchen Sie uns im Internet unter
www.soehnle-professional.com
.
Lieferumfang:
1x Stativwaage
1x Netzteil
1x Gebrauchsanweisung

3
www.soehnle-professional.com
1. WAAGEN-MODELLE
7730.01.001 Stativwaage ohne Längenmesser, geeicht
7731.01.001 Stativwaage mit Längenmesser, geeicht
2. FUNKTIONEN
2.1 Aufstellen der Waage und Inbetriebnahme
Die Waage am Einsatzort aufstellen und für einen waagerechten Stand auf einem festen ebenen
Boden sorgen. Entsprechend der Libelle die Stellfüße einstellen und die Waage in eine
waagrechte Position bringen.
Das Kabel des Steckernetzteils an der Rückseite der Plattform einstecken um die Waage mit
Strom zu versorgen.
Achten Sie bitte auf die freie Zugänglichkeit der Steckdose.
Bei Erstinbetriebnahme der Waagen den Akku vorab für 5 Stunden aufladen!
Anzeige des Eichzählerstandes:
Anzeige mit Netz-Betrieb:
Der Eichzählerstand wird nach dem Einstecken des Steckernetzteiles für 2 Sekunden angezeigt.
Anzeige mit Akku-Betrieb:
Der Eichzählerstand wird nach dem Einschalten der ON/TARA-Taste für 2 Sekunden angezeigt.
2.2 Einschalten
Anzeige mit Netz-Betrieb:
Bei Betreten der Plattform schaltet sich die Waage automatisch ein.
Anzeige mit Akku-Betrieb
:
Auf der Rückseite der Glasanzeige auf die ON/Tara-Taste drücken.
2.3 Wiegen
Auf die Plattform der Waage stehen. Das Gewicht erscheint automatisch nach Belasten der
Waage.

4
www.soehnle-professional.com
2.4 Tarieren
Mit der Funktionstaste auf der Rückseite der Anzeige kann die
Waage tariert werden.
Auflagen auf die Waage legen und die ON/TARA-Taste drücken.
Anzeige geht auf Null.
Das Tarieren ist innerhalb des gesamten Wägebereichs möglich.
2.5 Längenmesser mit BMI-Anzeige
Längenmesser vorsichtig hochklappen und nach oben schieben. Dann das Kopfteil auf den Kopf
des Patienten legen. Nach Waagenstillstand erscheinen Gewicht, Größe und BMI rotierend im
Durchlauf.
2.6 Kleinkind-Verwiegung
Eine erwachsene Person stellt sich auf die Waage.
> Anzeige z.B. »57,6 kg«
Drücken Sie die ON/TARA-Taste.
> Anzeige geht auf »0,0 kg«
Die erwachsene Person steigt von der Waage ab …
> Anzeige geht auf »–57,6 kg« oder zeigt Unterlaststriche an
… und stellt sich zusammen mit dem Kind nochmals auf die Waage.
> Sie erhalten das Gewicht des Kindes z.B. »5,1 kg«
2.7 Ausschalten / Betrieb sicher beenden
Anzeige mit Netz-Betrieb:
Die Anzeige schaltet sich automatisch aus, wenn die
Anzeige ca. 60 Sekunden auf »0,0 kg« steht. Durch Ausstecken des Netzsteckers aus der
Steckdose ist das Gerät allpolig vom Netz getrennt. Der Betrieb ist damit sicher beendet.
Anzeige mit Akku-Betrieb
: Das Anzeigegerät schaltet sich automatisch nach ca.
60 Sekunden ab oder über die ON/TARA-Taste, wenn die Anzeige auf »0,0 kg« steht. Über die
ON/TARA-Taste auf der Rückseite wird die Anzeige wieder aktiviert.

5
www.soehnle-professional.com

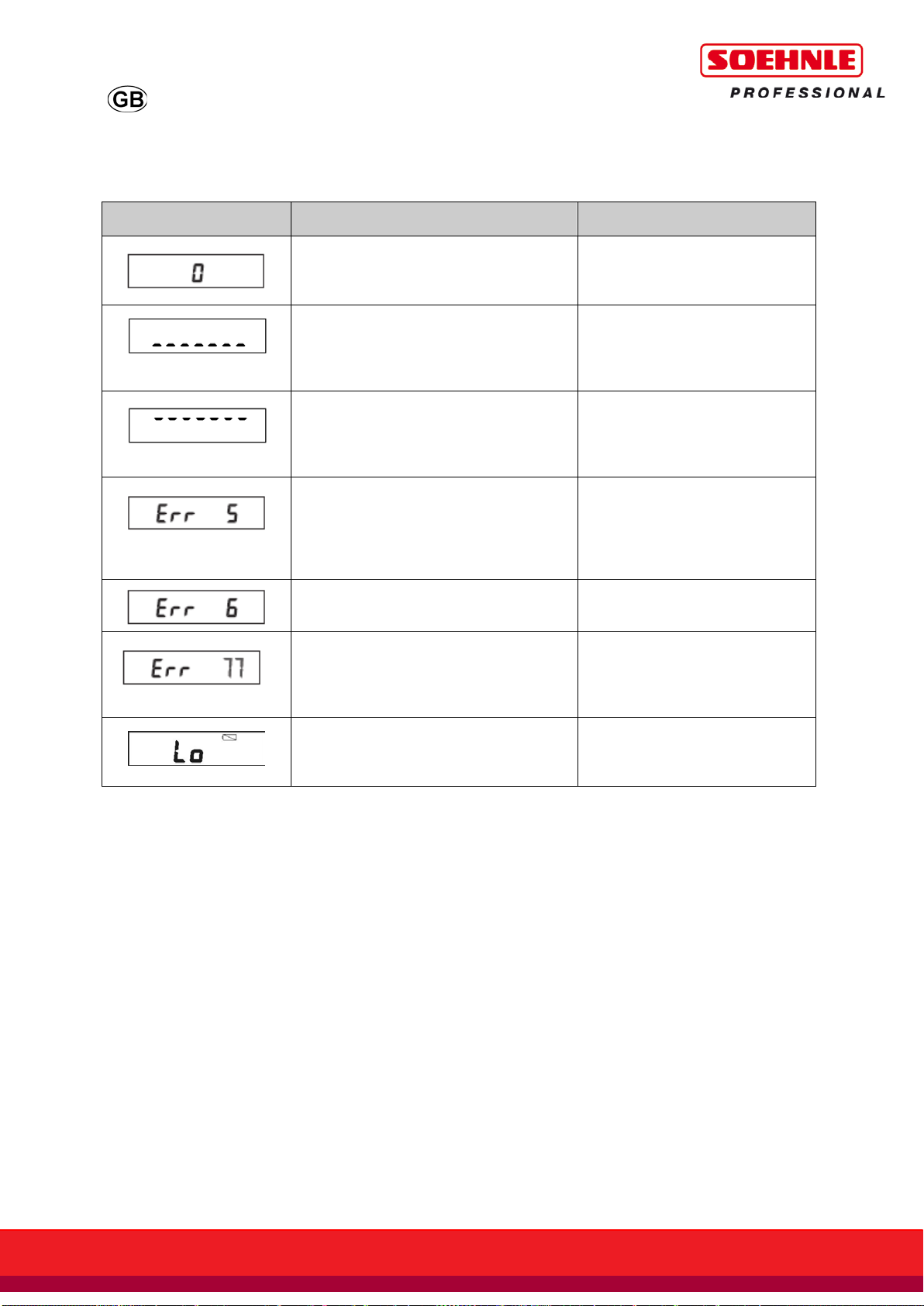

3. STÖRUNGEN – URSACHEN UND BESEITIGUNG
ANZEIGE
URSACHEN
BESEITIGUNG
Beim Einschalten stellt sich die Anzeige nicht
auf »0,0 kg«.
Entlasten Sie die Waage und starten
Sie das Anzeigegerät neu. Bleibt der
Fehler bestehen, kontaktieren Sie
Ihren Servicepartner.
Unterlast: Im Anzeigefeld erscheinen nur die
unteren Querstriche.
Schalten Sie die Anzeige aus und ein
bzw. ziehen Sie den Netzstecker. Falls
der Fehler weiterhin auftritt,
kontaktieren Sie Ihren Servicepartner.
Überlast: Im Anzeigefeld erscheinen nur die
oberen Querstriche. Der maximale
Wägebereich ist überschritten.
Waage entlasten oder Waage
ausschalten und wieder einschalten.
Überprüfen Sie den max.
Wägebereich.
Kein Waagenstillstand der Wägeplattform. Überprüfen Sie den Untergrund und
die Nivellierung der Wägeplattform.
Bleibt die Fehlermeldung nach der
Neuausrichtung bestehen,
kontaktieren Sie Ihren Servicepartner.
Kein Waagenstillstand der Wägeplattform oder
Tariergrenzen überschritten.
Bleiben Sie ruhig stehen oder bringen
Sie das aufgelegte Gewicht in den
Ruhezustand oder Waage neu starten.
Längenmesser nicht in Referenzposition
beim Einschalten
Längenmesser beim Einschalten ganz
einklappen und einschieben.
Akku leer
Akku laden
Bei Nichtbeseitigung oder anderen Fehlermeldungen verständigen Sie bitte Ihren Servicepartner.

6
www.soehnle-professional.com
4. ALLGEMEINE HINWEISE
4.1 Technische Daten
Wägebereich und Ziffernschritt finden Sie auf dem Typenschild der Waage.
Arbeitstemperatur: + 10 °C bis + 40 °C
Funktionstemperatur: - 10 °C bis + 50 °C
Lagertemperatur: - 20 °C bis + 65 °C
Feuchte: 20 % bis 85 % relative Feuchte nicht kondensierend
Luftdruck: 950 … 1050 hPa
Akkubetrieb: 7,2 Volt
Zu verwendendes Netzteil: Steckernetzteil 618.020.059 (steckbar)
Netzbetrieb: 100 … 240 V / 50-60 Hz, 250 mA
Die Daten zur Spannungsversorgung sind auf dem Steckernetzteil vermerkt.
4.2 Verwendungszweck
Das Gerät dient zur Gewichtsermittlung von Personen und darf nur zu diesem Zweck benutzt
werden. Jeder andere Gebrauch ist untersagt. Diese Waage ist für den eichpflichtigen Verkehr
vorgesehen. Sie entspricht den geltenden Anforderungen der EG-Richtlinien 2004/108/EC,
2006/95/EC, 2009/23/EC und 2007/47/EC (93/42/EWG).
Mitteilungen über Fehler, die den Patienten gefährden können, sowie über Fehler die zur
Verfälschung von Messergebnissen führen, sind schriftlich dem Medizinproduktberater des
Herstellers mitzuteilen. Diese Gebrauchsanweisung ist Bestandteil des Gerätes. Das genaue
Beachten dieser Anweisung ist Vorraussetzung für den bestimmungsgemäßen Gebrauch und die
richtige Bedienung des Gerätes.
Soehnle Professional übernimmt nur dann die Verantwortung für die Sicherheit des Gerätes,
wenn diese Hinweise beachtet und das Gerät in Übereinstimmung mit der Gebrauchsanweisung
betrieben wird. Das Gerät ist ein medizintechnisches Gerät und darf nur von Personen
angewendet werden, die aufgrund ihrer Ausbildung über Kenntnisse verfügen, die eine
sachgerechte Handhabung gewährleisten. Der Anwender hat sich vor einer Anwendung des
Gerätes von der Funktionssicherheit und dem ordnungsgemäßen Zustand des Gerätes zu
überzeugen. Der Bedienende muss mit der Bedienung des Gerätes vertraut sein. Das Gerät ist
nicht für explosionsgefährdete Bereiche medizinisch genutzter Räume bestimmt.
Explosionsgefährdete Bereiche können durch Verwendung von brennbaren Anästhesiemittel,
Hautreinigungs- und Hautdesinfektionsmittel entstehen.

7
www.soehnle-professional.com
4.3 Klassifizierung
Medizinprodukt der Klasse I mit Messfunktion.
Elektrische Schutzklasse II (schutzisoliert, kein Schutzleiteranschluss).
Wasserschutz nach EN60529: IPX2 für das ganze Gerät.
Anwendungsteil
Das Medizinprodukt ist ein Anwendungsteil Typ B und für die direkte Berührung durch den
Patienten vorgesehen. Die Ableitströme entsprechen der Klassifizierung von Anwendungsteilen
Typ B.
4.4 Sicherheitshinweis
Dieses Gerät ist nur für den professionellen Gebrauch konzipiert. Lesen Sie bitte vor
Inbetriebnahme des Gerätes die in der Gebrauchsanweisung aufgeführten
Informationen sorgfältig durch. Sie enthält wichtige Hinweise für die Installation, die
bestimmungsgemäße Verwendung und die Wartung des Gerätes. Der Hersteller haftet nicht,
wenn nachstehende Hinweise nicht beachtet werden: Bei Verwendung elektrischer
Komponenten unter erhöhten Sicherheitsanforderungen sind die entsprechenden Bestimmungen
einzuhalten. Arbeiten am Gerät nie unter Spannung durchführen.
Es gibt keine besonderen Anforderungen an das Personal, die Waage ist überall einsetzbar. Ein
Einsatz in kritischen Umgebungen ist nicht vorgesehen (CT, Defibrillator). Das Produkt ist nicht
in explosionsgefährdeten Umgebungen einsetzbar. Das Anzeigegerät mit Netzbetrieb muss so
aufgestellt werden, dass die Trennung vom Netz und der Anzeige einfach bewerkstelligt werden
kann (Zugänglichkeit der Steckdose sicherstellen). Das Anzeigegerät und die Waage von unten
dürfen nicht nass werden.
Beim Versetzen die Waage anheben, nicht auf dem Boden ziehen. Anschließend Nivellierung
prüfen und gegebenenfalls anpassen.
Dieses Gerät ist entsprechend der geltenden EG-Richtlinie 2004/108/EC funkentstört. Unter
extremen elektrostatischen sowie elektromagnetischen Einflüssen z.B. beim Betreiben eines
Funkgerätes oder Mobiltelefons in unmittelbarer Nähe des Gerätes kann jedoch eine
Beeinflussung des Anzeigewertes verursacht werden. Nach Ende des Störeinflusses ist das
Produkt wieder bestimmungsgemäß benutzbar, gegebenenfalls ist ein Wiedereinschalten
erforderlich. Bei permanenten elektrostatischen Störeinflüssen kontaktieren Sie bitte den
zuständigen Servicepartner.
Das Gerät ist ein Messinstrument. Luftzug, Vibrationen, schnelle Temperaturänderungen
und Sonneneinstrahlungen können zur Beeinflussung des Wägeergebnisses führen.
Die Waage entspricht der Schutzart IPX2. Hohe Luftfeuchtigkeit, Dämpfe, aggressive
Flüssigkeiten und starke Verschmutzung sind zu vermeiden.

8
www.soehnle-professional.com
Bei unsachgemäßer Installation entfällt die Gewährleistung.
Elektrische Anschlussbedingungen
müssen mit den auf dem Netzgerät aufgedruckten Werten übereinstimmen. Die Geräte sind für
den Betrieb in Gebäuden konzipiert. Beachten Sie die zulässigen Umgebungstemperaturen für
den Betrieb (siehe Technische Daten). Das Gerät erfüllt die Anforderungen zur
elektromagnetischen Verträglichkeit. Überschreitungen der in den Normen festgelegten
Höchstwerte sind zu vermeiden. Bei bestimmungsgemäßem Gebrauch besteht keine Gefahr einer
Beeinflussung für andere Geräte durch dieses Produkt. Die Lebensdauer dieses Produkts ist auf
5 Jahre begrenzt. Wenden Sie sich bei Problemen an Ihren Servicepartner.
Warnung:
Dieses Gerät darf ohne Erlaubnis des Herstellers nicht verändert werden. Wird das
Medizingerät verändert, müssen zur Sicherstellung für den weiteren sicheren Gebrauch
geeignete Untersuchungen und Prüfungen durchgeführt werden.
4.5 Reinigung
Vor jeder Reinigung ist das Gerät durch Ziehen des Netzsteckers vom Netz zu trennen. Das
Gerät darf nur mit einem feuchten Tuch und handelsüblichen Reinigungsmitteln gereinigt
werden. Benutzen Sie keine scheuernden Mittel, um Beschädigungen an der Glasoberfläche zu
vermeiden.
Folgende Desinfektionsmittel sind erlaubt:
Brennspiritus; Isopropanol; 2%ige Kohrsolin; 1%ige wässerige Sokrena-Lösung; 5%iges Sagrotan;
5%iges Gigasept. Das Besprühen des Gerätes und des Anschlusssteckers ist unzulässig.
4.6 Wartung und Service
Die messtechnische Kontrolle wurde bei der Herstellung durch die Ersteichung durchgeführt.
Weitere regelmäßige messtechnische Kontrollen (Nacheichungen) sind entsprechend den
jeweiligen nationalen Regeln durch die zuständigen Eichbehörden durchzuführen. Reparaturen
dürfen nur von einer durch Soehnle Professional autorisierten Stelle unter Verwendung von
Originalersatzteilen durchgeführt werden.
Wenn das Gerät nicht bestimmungsgemäß arbeitet, liegt der Verdacht auf einen Schaden vor.
Das Gerät muss dann unbedingt einer von Soehnle Professional autorisierten Servicestation
zugeführt werden. Bei einer Reparatur durch eine autorisierte Servicestation dürfen nur
Original-Ersatzteile verwendet werden. Diese Originalteile sind in der Service-Dokumentation mit
Bestellnummer beschrieben.

9
www.soehnle-professional.com
4.7 Gewährleistung / Haftung
Soweit ein vom Hersteller zu vertretender Mangel der gelieferten Sache vorliegt, ist der
Hersteller berechtigt, wahlweise den Mangel entweder zu beseitigen oder Ersatz zu liefern.
Ersetzte Teile werden Eigentum des Herstellers. Schlägt die Mangelbeseitigung oder
Ersatzlieferung fehl, gelten die gesetzlichen Bestimmungen.
Die Gewährleistungszeit beträgt
2 Jahre
und beginnt am Tag des Kaufs.
Bitte bewahren Sie die
Rechnung als Nachweis auf.
Im Servicefall kontaktieren Sie bitte Ihren Händler oder den
Hersteller-Kundendienst.
Keine Gewähr wird insbesondere übernommen für Schäden, die aus den nachfolgenden Gründen
entstehen:
Ungeeignete, unsachgemäße Lagerung oder Verwendung, fehlerhafte Montage bzw.
Inbetriebsetzung durch den Besteller oder durch Dritte, natürliche Abnutzung, Veränderung
oder Eingriffe, fehlerhafte oder nachlässige Behandlung, insbesondere übermäßige
Beanspruchung, chemische, elektrochemische, elektrische Einflüsse oder Feuchtigkeit, sofern
diese nicht auf ein Verschulden des Herstellers zurückzuführen sind. Sollten betriebliche,
klimatische oder sonstige Einflüsse zu einer wesentlichen Veränderung der Verhältnisse oder des
Materialzustandes führen, entfällt die Gewährleistung für die einwandfreie Gesamtfunktion der
Geräte.
Auf Verschleißteile (z.B. Akkus) gibt es 6 Monate Gewährleistung.
Originalverpackung für einen eventuellen Rücktransport aufbewahren!
4.8.1 Batterie- und Akku-Entsorgung
Batterien und Akkus, die Schadstoffe enthalten, sind mit dem
Symbol einer
durchgestrichenen Mülltonne
gekennzeichnet und dürfen nicht über den Hausmüll
entsorgt werden.
Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte
Batterien und Akkus zurückzugeben. Sie können Ihre alten Batterien und Akkus als
Sondermüll bei den öffentlichen Sammelstellen in Ihrer Gemeinde oder überall dort abgeben, wo
Batterien der betreffenden Art verkauft werden. Diese Zeichen finden Sie auf
schadstoffhaltigen Batterien: Pb = Batterie enthält Blei, Cd = Batterie enthält Cadmium,
Hg = Batterie enthält Quecksilber.

10
www.soehnle-professional.com
4.8.2 Entsorgung der Waage
Das Gerät enthält nach dem derzeitigen Wissensstand keine speziell umweltgefährdenden
Stoffe. Dieses Produkt ist nicht als normaler Abfall zu behandeln, sondern muss an einer
Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben
werden. Weitere Informationen erhalten Sie über Ihre Gemeinde, die kommunalen
Entsorgungsbetriebe oder die Firma, von der Sie das Produkt gekauft haben.
4.9 Service-Schnittstelle
Verwendbar nur für medizinisch zugelassene Geräte nach EN 60601-1 für Servicezwecke.
Diese Schnittstelle ist ausschließlich für Servicezwecke vorgesehen. Sie darf nur von Personen
verwendet werden, die durch die Soehnle Industrial Solutions GmbH zu diesem Zwecke
entsprechend geschult wurden.
5. EICHUNG
5.1 CE-Kennzeichnung
Das Produkt trägt das CE-Zeichen nach folgenden Richtlinien:
EMV-Richtlinie: 2014/30/EU
Niederspannungsrichtlinie: 2014/35/EU
Waagenrichtlinie: 2009/23/EC
Medizinrichtlinie: 2007/47/EC
Erläuterung der Symbole:
0483 EG-Konformitätszeichen
Schutzklasse des Produktes
Artikelnummer des Produktes
Hersteller des Produktes

11
www.soehnle-professional.com
0483
Amtl. Nr. der „Benannten Stelle“ für die Medizinrichtlinie
Gerät der Schutzklasse II nach der Norm 60601-1 Anwendungsteil Typ B
Dieses Gerät verfügt über eine USB-Anschlussbuchse. Diese USB-Buchse ist nur für
Servicezwecke durch geschultes Servicepersonal vorgesehen.
Hinweis Benutzung Messstab
Hinweis Waage nicht seitlich belasten
Waage einschalten, Tara, Reset
Sitzen auf dem Gerät verboten
Gebrauchsanweisung beachten
5.2 Erläuterung des Eich-Etiketts und Symbole
Erläuterung der Symbole:
Aktiver Wägebereich
Max
Höchstlast des Wägebereichs
Min
Mindestlast des Wägebereichs
e =
Eichwert (Ziffernschritt)
-10°C /+40°C
Arbeitstemperatur
EG-Konformitätszeichen
Genauigkeitsklasse
773x
Produktnummer des Herstellers
0122
Amtl. Nr. der „Benannten Stelle“ (diese Stelle
hat die Ersteichung durchgeführt)
Zeichen für EG-Eichung mit Fabrikationsjahr
Der Eichzählerstand zeigt an, wie oft eine Waage
kalibriert wurde. Der gespeicherte Zählerstand
muss mit dem gesicherten Eichzählerstand (siehe
Stickermarke) auf dem Eichstecker
übereinstimmen.
SN
Seriennummer der Waage (Waagentyp, Endziffer
des Fabrikationsjahrs, Zählnummer)

12
www.soehnle-professional.com
5.3 Erläuterung der Symbole auf der Verpackung
6. WARNHINWEISE
> Im Falle einer Fehlfunktion kontaktieren Sie den Händler oder den Hersteller. Nicht
autorisierte Änderungen oder Reparaturen können Ihre Waage beschädigen und zum
Erlöschen der Herstellergewährleistung führen.
> Anzeigegeräte dürfen nicht nass werden. Flüssigkeiten (z.B. Wasser) können die Anzeige
beschädigen. Benutzen Sie ein trockenes Tuch, z.B. ein Handtuch um die Anzeige
abzutrocknen.
> Unterbrechen Sie die Spannungsversorgung zu diesem Gerät vor der Installation, Reinigung
oder Wartung. Andernfalls könnte das Gerät beschädigt werden.
> Wenn die Anzeige für einen längeren Zeitraum nicht benutzt werden soll, entfernen Sie die
Stromversorgung oder schalten Sie die Anzeige bei Akkubetrieb aus. Laden Sie die Akkus nach
spätestens 4 Wochen wieder auf, um die Selbstentladung zu kompensieren.
> Vermeiden Sie es, Materialien auf der Anzeige zu stapeln oder die Anzeige mit Gewichten zu
belasten. Dies kann zu Beschädigungen führen.
> Stellen Sie die Waage auf einen festen, stabilen und ebenen Boden, so dass genaue
Messergebnisse gewährleistet werden können. Bei Teppichböden oder bei Neigung verändern
sich die Messergebnisse.
> Schließen Sie die Anzeige nicht an instabile Stromquellen an.
> Benutzen Sie nur das Original-Equipment. Die Benutzung anderer Fabrikate kann zu Schäden
an der Anzeige führen.
Achtung zerbrechlich
Lagerichtung beim Transport beachten
Vor Feuchte und Nässe schützen
Lagertemperatur einhalten

13
www.soehnle-professional.com
7. HINWEIS ZUR ELEKTROMAGNETISCHEN VERTRÄGLICHKEIT
Leitlinien und Herstellererklärung- Elektromagnetischer Aussendungen
Die Waage der Typenreihe 773X ist für den Betrieb in der unten angegebenen ELEKTROMAGNETISCHEN UMGEBUNG
bestimmt. Der Kunde oder der Anwender der Waagen Typ 773X sollte sicherstellen, dass es in einer solchen
Umgebung benutzt wird.
Aussendungs-Messungen
Übereinstimmung
Elektromagnetische Umgebung - Leitlinie
HF-Aussendungen nach CISPR 11 Gruppe 1 Die Waage 773X verwendet HF-Energie
ausschließlich zu seiner internen FUNKTION. Daher
ist eine HF-Aussendung sehr gering
und es ist unwahrscheinlich, dass benachbarte
elektronische Geräte gestört werden.
HF-Aussendungen
nach CISPR 11
Klasse B Die Waage 773X ist für den Gebrauch in allen
Einrichtungen einschließlich Wohnbereich und
solchen bestimmt, die unmittelbar
an ein ÖFENTLICHES VERSORGUNGSNETZ
angeschlossen sind, das auch Gebäude versorgt,
die für Wohnzwecke genutzt werden.
Oberschwingungen nach IEC
61000-3-2
Klasse A Die Waage 773X ist für den Gebrauch in allen
Einrichtungen einschließlich Wohnbereich und
solchen bestimmt, die unmittelbar an ein
ÖFENTLICHES VERSORGUNGSNETZ angeschlossen
sind, das auch Gebäude versorgt, die für
Wohnzwecke genutzt werden.
Spannungsschwankungen/
Flicker nach IEC 61000-3-3
erfüllt Die Waage 773X ist für den Gebrauch in allen
Einrichtungen einschließlich Wohnbereich und
solchen bestimmt, die unmittelbar
an ein ÖFENTLICHES VERSORGUNGSNETZ
angeschlossen sind, das auch Gebäude versorgt,
die für Wohnzwecke genutzt werden.
Die Waage unterliegt besonderen Vorsichtsmaßnahmen hinsichtlich der EMV und muss nach den
in den BEGLEITPAPIEREN enthaltenen EMV-Hinweisen installiert und in Betrieb genommen
werden. Tragbare und mobile HF-Kommunikationseinrichtungen können bei zu geringem
Abstand die Waage beeinflussen.

14
www.soehnle-professional.com
Leitlinien und Herstellererklärung - Elektromagnetische Störfestigkeit
Die Waage der Typenreihe 773X ist für den Betrieb in der unten angegebenen ELEKTROMAGNETISCHEN UMGEBUNG
bestimmt. Der Kunde oder der Anwender der Waagen Typ 773X sollte sicherstellen, dass es in einer solchen
Umgebung benutzt wird.
Störfestigkeitsprüfung
IEC 60601-Prüfpegel
Übereinstimmungs-
pegel
Elektromagnetische Umgebung -
Leitlinien
Entladen statischer
Elektrizität (ESD) nach
IEC 61000-4-2
+ 6 kV
Kontaktentladung
(indirekt)
+ 8 kV
Luftentladung
+ 6 kV
Kontaktentladung
+ 8 kV
Luftentladung
Fußböden sollten aus Holz oder Beton
bestehen oder mit Keramikfliesen
versehen sein. Wenn der Fußboden mit
synthetischem Material versehen ist,
muss die relative Luftfeuchte mindestens
30 % betragen.
Schnelle transiente
elektrische
Störgrößen/Bursts
nach IEC 61000-4-5
+ 2 kV
für Netzleitungen
+ 1 kV
für Eingangs- und
Ausgangsleitungen
+ 2 kV
für Netzleitungen
+ 1 kV
für Eingangs- und
Ausgangsleitungen
Die Qualität der Versorgungsspannung
sollte der einer typischen Geschäfts-
oder Krankenhausumgebung
entsprechen.
Stoßspannungen
(Surges) nach IEC
61000-4-5
+ 1 kV
Spannung Außenleiter
- Außenleiter
± 1 kV
Spannung Außenleiter
- Erde
+ 1 kV
Spannung Außenleiter -
Außenleiter
Nicht anwendbar
Die Qualität der Versorgungsspannung
sollte der einer typischen Geschäfts-
oder Krankenhausumgebung
entsprechen.
Spannungseinbrüche,
Kurzzeitunterbrechung
en und Schwankungen
der
Versorgungsspannung
nach IEC
61000-4-11
< 5% UT
für ½ Periode
(> 95 % Einbruch)
40% UT
für 5 Periode
(60 % Einbruch)
70% UT
für 25 Periode
(30 % Einbruch)
< 5% UT
für 5 s
(> 95 % Einbruch)
< 5% UT
für ½ Periode
(> 95 % Einbruch)
40% UT
für 5 Periode
(60 % Einbruch)
70% UT
für 25 Periode
(30 % Einbruch)
< 5% UT
für 5 s
(> 95 % Einbruch)
Die Qualität der Versorgungsspannung
sollte der einer typischen Geschäfts-
oder Krankenhausumgebung
entsprechen.
Wenn der Anwender der Waage 773X
fortgesetzte FUNKTION auch beim
Auftreten von Unterbrechungen der
Energieversorgung fordert, wird
empfohlen, die Waage 773X aus einer
unterbrechungsfreien Stromversorgung
zu speisen.
Magnetfeld bei der
Versorgungsfrequenz
(50/60 Hz) nach IEC
61000-4-8
3 A/m 3 A/m Magnetfelder bei der Netzfrequenz
sollten den typischen Werten, wie sie in
der Geschäfts- und
Krankenhausumgebung vorzufinden sind,
entsprechen.
ANNMERKUNG: UT ist die Netzwechselspannung vor der Anwendung des Prüfpegels

15
www.soehnle-professional.com
)))
Leitlinien und Herstellererklärung- Elektromagnetische Störfestigkeit
Die Waage der Typenreihe 773X ist für den Betrieb in der unten angegebenen ELEKTROMAGNETISCHEN UMGEBUNG
bestimmt. Der Kunde oder der Anwender der Waagen Typ 773X sollte sicherstellen, dass es in einer solchen
Umgebung benutzt wird.
Störfestigkeitsprüfung
IEC 60601-Prüfpegel
Übereinstimmungs-
pegel
Elektromagnetische Umgebung -
Leitlinien
Geleitete HF-Störgrößen
nach IEC 61000-4-6
Gestrahlte HF-Störgrößen
nach IEC 61000-4-3
3 Veff
150 kHz bis 80 MHz
3 V/m
80 MHz bis 2,5 GHz
10 Veff
150 kHz bis 80
MHz
10V/m
26 MHz bis 2,7 GHz
Tragbare und mobile Funkgeräte werden in
keinem geringeren Abstand zur Waage
773X einschließlich der Leitungen als dem
empfohlenen Schutzabstand verwendet,
der nach der für die Sendefrequenz
geeigneten Gleichung berechnet wird.
Empfohlener Schutzabstand:
d = 0,4 √P
d = 0,4 √P
für 80 MHz bis 800 MHz
d = 0,7 √P
für 800 MHz bis 2,7 GHz
mit P als der Nennleistung des Senders in
Watt (W) gemäß Angaben des
Senderherstellers und
d als empfohlenem
Schutzabstand in Meter (m).
Die Feldstärke stationärer Funksender ist
bei allen Frequenzen gemäß einer
Untersuchung vor Ort geringer als der
Übereinstimmungspegel.
In der Umgebung von Geräten, die das
folgende Bildzeichen tragen, sind
Störungen möglich.
ANMERKUNG 1: Bei 26 MHz und 800 MHz gilt der höhere Frequenzbereich
ANMERKUNG 2: Diese Leitlinien mögen nicht in allen Fällen anwendbar sein. Die Ausbreitung
elektromagnetischer Größen wird durch Absorptionen und Reflexionen der Gebäude,
Gegenstände und Menschen beeinflusst.
a) Die Feldstärke stationärer Sender, wie z.B. Basisstationen von Funktelefonen und mobilen Landfunkgeräten, Amateurfunkstation, AM- und FM
Rundfunk- und Fernsehsender können theoretisch nicht genau vorherbestimmt werden. Um die elektromagnetische Umgebung hinsichtlich der
stationären Sender zu ermitteln, sollte eine Studie des Standorts erwogen werden. Wenn die gemessene Feldstärke an dem Standort, an dem das
Gerät benutzt wird, die obige Übereinstimmungspegel überschreitet, sollte das Gerät beobachtet werden, um die bestimmungsgemäße Funktion
nachzuweisen. Wenn ungewöhnliche Leistungsmerkmale beobachtet werden, können zusätzliche Maßnahmen erforderlich sein, wie z.B. eine
Veränderung oder ein anderer Standort des Gerätes.
b) Über den Frequenzbereich von 150 kHz bis 80 MHz sollte die Feldstärke kleiner als 3 V/m sein.
(
((

16
www.soehnle-professional.com
Empfohlene Schutzabstände zwischen tragbaren und mobilen
HF-Telekommunikationsgeräten und der Waagen der Typenreihe 773X
Die Waage der Typenreihe 773X ist für den Betrieb in der unten angegebenen ELEKTROMAGNETISCHEN UMGEBUNG
bestimmt. Der Kunde oder der Anwender der Waagen Typ 773X kann dadurch helfen, elektromagnetische Störungen zu
vermeiden, indem er den Mindestabstand zwischen tragbaren und mobilen HF-Telekommunikationsgeräten (Sendern)
und der Waagen Typ 773X - abhängig von der Ausgangsleitung des Kommunikationsgerätes, wie unten angeben einhält.
Nennleistung
des Senders
W
Schutzabstand abhängig von der Sendefrequenz
m
150 kHz bis 80 MHz 80 MHz bis 800 MHz 800 MHz bis 2,5 GHz
d = 0,4 √ P
d = 0,4 √ P
d = 0,7√ P
0,01 0,04 0,04 0,07
0,1 0,13 0,13 0,22
1 0,4 0,4 0,70
10 1,3 1,3 2,20
100 4,0 4,0 7,00
Für Sender, deren Nennleistung in obiger Tabelle nicht angegeben ist, kann der Abstand unter Verwendung der
Gleichung bestimmt werden, die zur jeweiligen Spalte gehört, wobei P die Nennleistung des Senders in Watt (W) gemäß
der Angabe des Senderherstellers ist.
ANMERKUNG 1:
Zur Berechnung des empfohlenen Schutzabstandes von Sendern im Frequenzbereich von 80MHz bis 2,5 GHz wurde ein
zusätzlicher Faktor von 10/3 verwendet, um die Wahrscheinlichkeit zu verringern, dass ein unbeabsichtigt in den
Patientenbereich eingebrachtes mobiles/tragbares Kommunikationsgerät zu einer Störung führt.
ANMERKUNG 2:
Diese Leitlinien mögen nicht in allen Fällen anwendbar sein. Die Ausbreitung elektromagnetischer Größen wird durch
Absorptionen und Reflexionen von Gebäuden, Gegenständen und Menschen beeinflusst.

17
www.soehnle-professional.com
STAND SCALE
Thank you for choosing this Soehnle Professional product. This product is equipped with all
features of the very latest technology and is optimised to make operation as simple as possible.
If you have any questions, or if there is a problem with the equipment that cannot be resolved
with this user manual, please contact your dealer or service partner, or visit our website at
www.soehnle-professional.com.
1. MODELS OF SCALES
7730.01.001 Stand scale without height rod, approved
7731.01.001 Stand scale with height rod, approved
2. FUNCTIONS
2.1 Mounting the scale and start-up
Set up the scale on place of use and ensure that it is placed horizontal on a solid, level ground.
According to the bubble adjust the feet and turn the balance to a horizontal position.
Connect the mains adapter to the scale.
Please pay attention to the free accessibility of the power socket.
Before the initial start-up of the scale, the battery must first be charged for 5 hours!
Calling up the approval count:
Display with mains operation:
After connecting the mains plug with the power supply the approval count is shown for two
seconds.
Display with rechargeable battery operation:
After pressing the ON/TARA button the approval count is shown for two seconds.
2.2 Switching on
Display with mains operation:
By stepping on the platform the scale turns on automatic.
Display with rechargeable battery operation:
The scale turns on through pressing the ON/TARA button.

18
www.soehnle-professional.com
2.3 Weighing
Stand on the scale. The weight appears automatically after the scale is loaded.
2.4 Taring
Through pressing the function key on the back of the display the scale can
be tared out. Place towels or other coatings on the scale and press the
ON/TARA button. The display goes back to »0.0 kg« and the scale is ready
for use. The taring can be done over the entire weight range.
2.5 Height rod with BMI-display
Fold up and slide up the height rod carefully. Then place the head stopper on the head of the
patient. After stabilisation of the weight, the values of the patient - weight, height and BMI are
shown rotational.
2.6 Weighing small children
An adult steps on the scale.
> The display shows »57.6 kg« for example
Press the ON/TARA button.
> The display changes to »0.0 kg«
The adult steps off the scale …
> The display shows »–57.6 kg« or shows underload stripes
… then steps on the scale again holding the child.
> The display now indicates the child’s weight, for example »5.1 kg«
2.7 Switching off / End the operation safely
Display with mains operation:
The scale automatically switches off, when the display has
remained at »0.0 kg« for about 60 seconds. To switch off the display unit completely,
disconnect the plug from the power socket. By pulling out the plug from the power socket, the
device is all-pole disconnected in all from the power supply. So the operation is safely
completed.
Display with rechargeable battery operation
: The scale switches off automatically, when the
display has remained at »0.0 kg« for about 60 seconds. Otherwise you can press the ON/TARA
button, if the display shows »0.0 kg«. The display can be reactivated by pressing the ON/TARA
button on the back.

19
www.soehnle-professional.com
3. FAULTS – CAUSES AND REMEDIES
DISPLAY
CAUSES
REMEDY
The scale is not reset to »0.0 kg« when
switched on.
Unload the scale and restart the
display unit. If the error remains,
please contact your service partner.
Underload: only dashes appear at the bottom
of the display field.
Switch the display off and on again,
or pull out the mains plug. If the error
occurs again, please contact your
service partner.
Overload: only dashes appear at the top of
the display field. Maximum weighing range is
exceeded.
Unload the scale, or switch them off
and on again. Check the maximum
weighing range.
The weighing value does not stabilise. Check the surface under the scale,
and check that the weighing platform
is level. If the error persists after
readjustment, please contact your
service partner.
The weighing value does not stabilise. Stand still or stabilise the weight on
the scale or restart the scale.
Height rod is not in reference position during
power-up
Fold up the height rod during power-
up.
The rechargeable battery is empty. Charge the battery.
If the fault cannot be cleared, or other error messages appear, please contact your service
partner.

20
www.soehnle-professional.com
4. GENERAL INFORMATION
4.1 Technical data
The weighing range and scale interval are indicated on the data plate on the scale.
Operating temperature: + 10 °C to + 40 °C
Functioning temperature: - 10 °C to + 50 °C
Storage temperature: - 20 °C to + 65 °C
Moisture: 20 % to 85 % relative moisture non-condensing
Air humidity: 950 … 1050 hPa
Rechargeable battery operation: 7,2 Volt
To use power adapter: Power adapter 618.020.059 (plug-on)
Mains operation: 100 … 240 V / 50-60 Hz, 250 mA
The technical specifications of the power supply are printed on the power adapter.
4.2 Intended use
The device is used to weigh people and may only be used for this purpose. Any other use is
prohibited. This scale is designed for calibrated applications. It meets the applicable
requirements of the EC guidelines 2004/108/EC, 2006/95/EC, 2009/23/EC and 2007/47/EC
(93/42/EWG).
Messages about errors that can endanger the patient, as well as errors that lead to false
measurement results are to be notified to the manufacturer's medical advisors in writing. This
user manual is part of the device. Strict adherence to these instructions is a precondition for
the proper use and correct operation of the device.
Soehnle Professional only accepts the responsibility for the safety of the device, if the
instructions are followed and the device will be operated in accordance with the user manual.
The device is a medical device and should only be used by persons who possess knowledge
based on their training, which guarantees the correct handling. The user has to check the
safety function and the condition of the appliance before using the device. The operator must
be familiar with the operation of the device. The device is not intended for potentially explosive
areas of medical rooms. Explosive danger areas may result from the use of flammable
anesthetics, skin cleansing and skin disinfectant.
