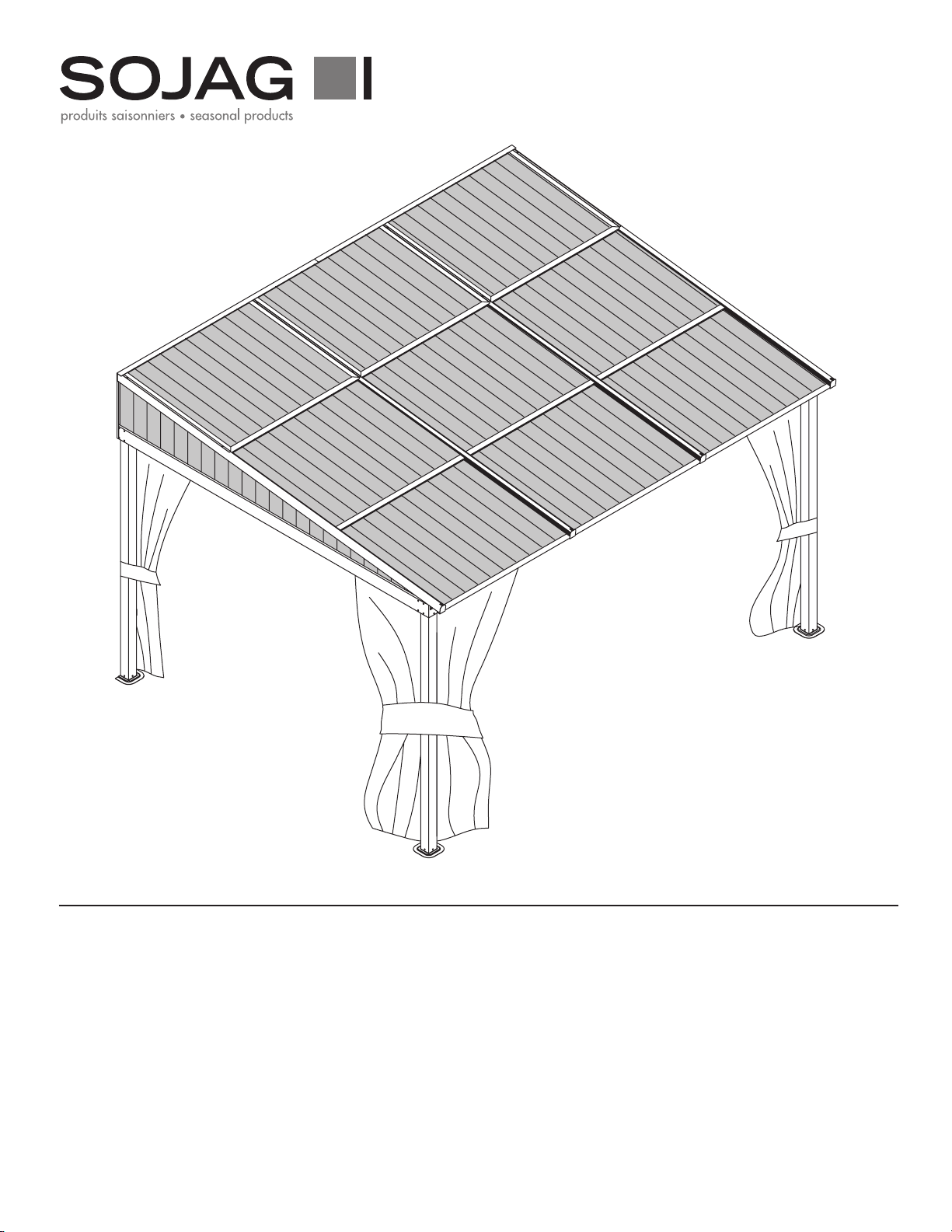

Sojag GAZFOUR05 User manual

Gobi Wall Mounted Gazebo
3m x 3.65m
(10ft x 12ft)
Assembly Instructions
GAZFOUR05

Assembly Manual
Mural Sunshelter 10 x 12 ft.
Exact dimension of the roof, corner-to-corner: 117.3 x 143 inch
Min. dimension required for the base: 113.6 x 144.5 inch
Sojag code: E999-5157192
UPC code: 772830157192
Guide d’assemblage
Abri-soleil mural 3 x 3.65 m
Dimension exacte du toit, coin à coin : 297.9 x 363.3 cm
Dimension min. requise pour la base : 288.5 x 367 cm
Code Sojag : E999-5157192
Code CUP : 772830157192
© Sojag inc. 2015

2
© Sojag inc. 2015

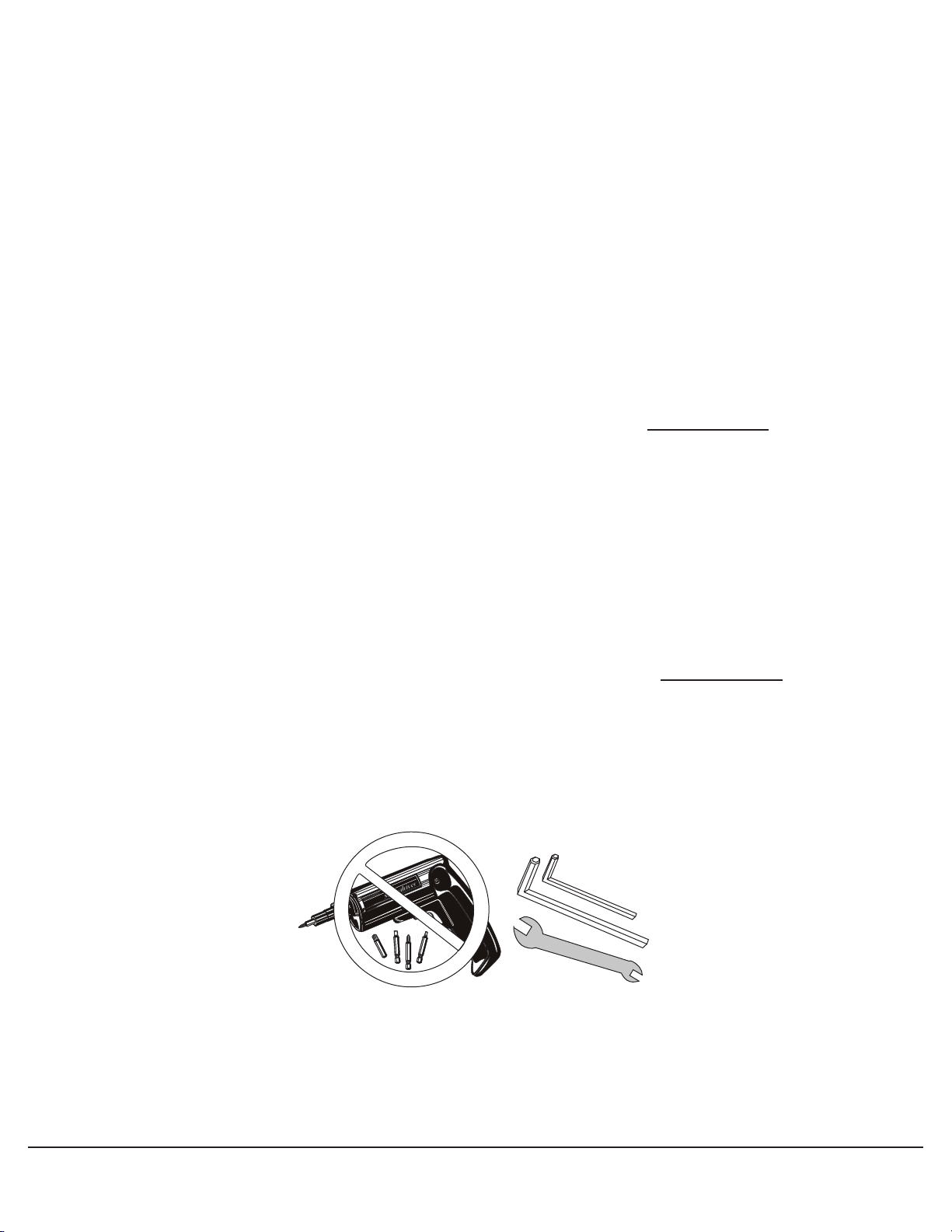

IMPORTANT
Read the owner’s manual PRIOR
to start assembly the product.
IMPORTANT
Lire le guide de l’utilisateur AVANT
de débuter l’assemblage du produit.

3
© Sojag inc. 2015
Item Description Qty
J Anchoring Support 2
K Iron angle 6
K1 Iron angle 6
L Iron angle 4
M Finishing End 4
W Screw M6X16 110
W1 Screw M4.8X15 4
X Screw M6X15 32
Y Hook 38
Z Cap 4
Pièce Description Qté
J Support d’encrage 2
K Fer-angle 6
K1 Fer-angle 6
L Fer-angle 4
M Embout de finition 4
W Vis M6X16 110
W1 Vis M4.8X15 4
X Vis M6X15 32
Y Crochet 38
Z Bouchon 4
HARDWARE KIT TROUSSE DE QUINCAILLERIE
NOTE:
Parts not shown to actual size and not to scale.
NOTE :
Le matériel n’est pas représenté à l’échelle.
JX2
KX6K1 X6
LX4MX4WXW1 X4
XX32 YX38 ZX4
110

4
© Sojag inc. 2015

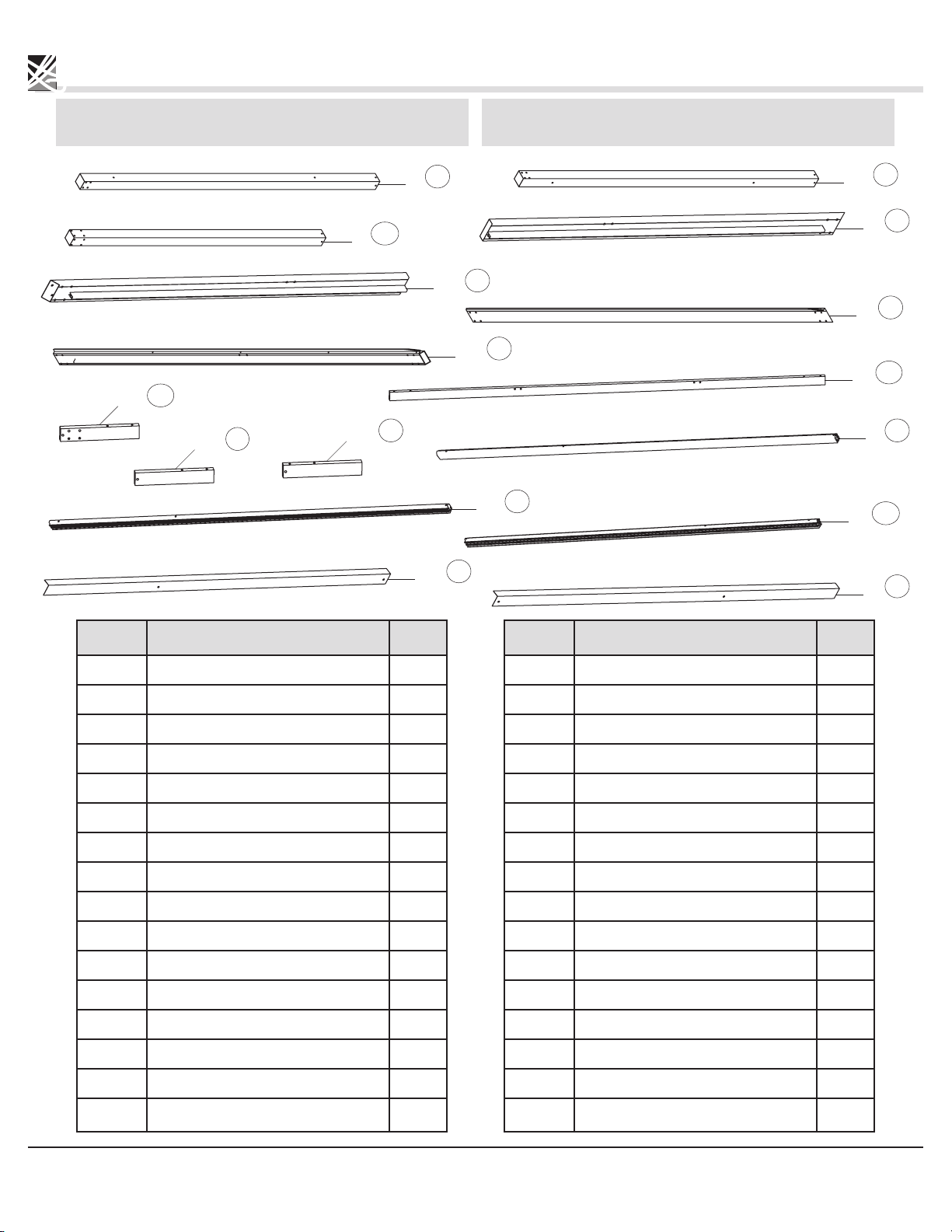

Item Description Qty
A Column 1
A1 Column 1
B Column 2
C Track 1
C1 Track 1
D Track 1
D1 Track 1
E Structure Bar 2
E1 Structure Bar 2
E2 Structure Bar 1
E3 Structure Bar 1
F Roof Bar 1
F1 Roof Bar 1
G Roof Bar 2
H Roof Finishing Bar 1
H1 Roof Finishing Bar 1
Pièce Description Qté
A Colonne 1
A1 Colonne 1
B Colonne 2
C Rail 1
C1 Rail 1
D Rail 1
D1 Rail 1
E Barre de structure 2
E1 Barre de structure 2
E2 Barre de structure 1
E3 Barre de structure 1
F Barre de toit 1
F1 Barre de toit 1
G Barre de toit 2
H Barre de finition de toit 1
H1 Barre de finition de toit 1

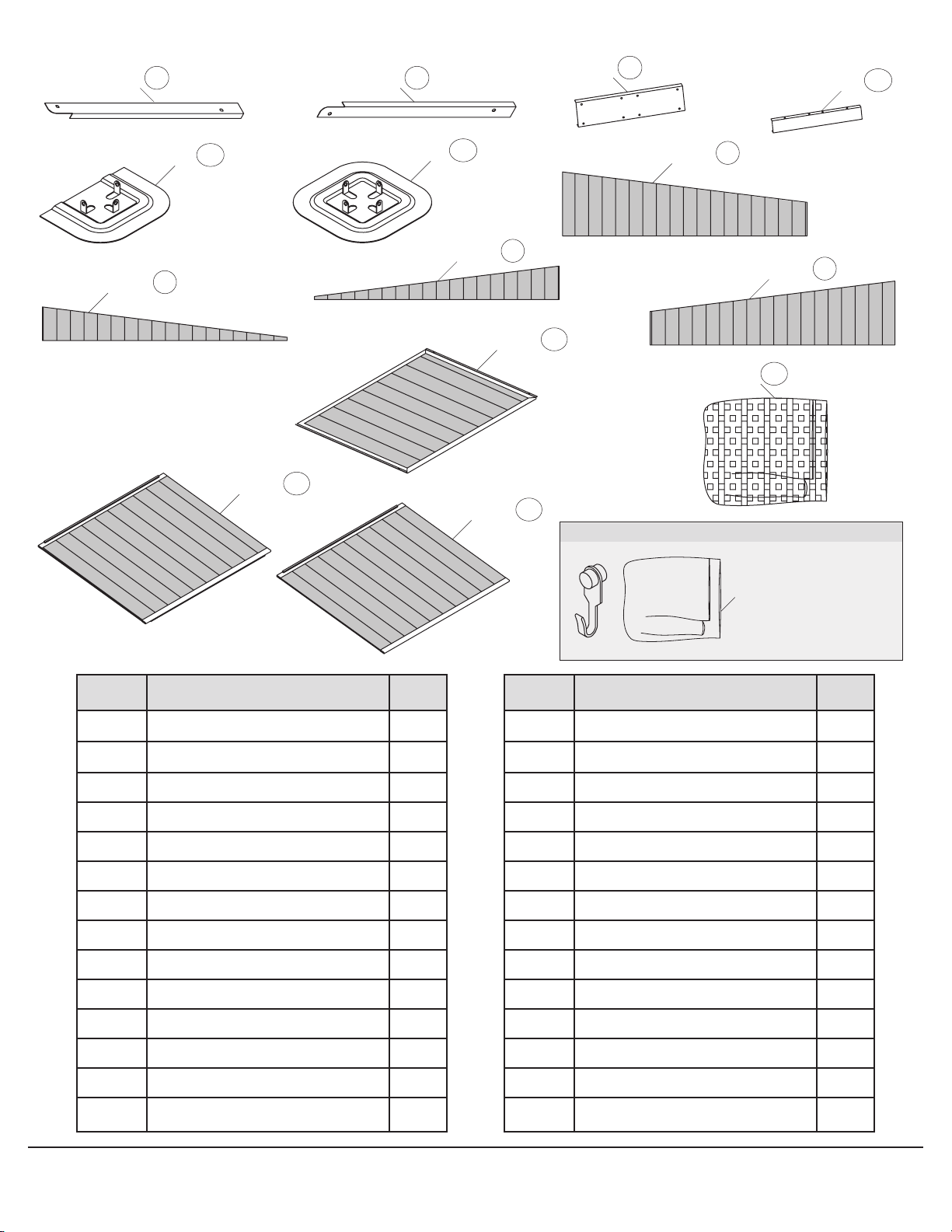

PARTS LIST LISTE DE PIÈCES
NOTE:
Parts not shown to actual size and not to scale.
NOTE :
Le matériel n’est pas représenté à l’échelle.
AX1A1 X1
BX2CX1
C1 X1
DX1
D1 X1
FX1
F1 X1
EX2
GX2
HX1
H1 X1
E1 X2
E2 X1E3 X1

5
© Sojag inc. 2015
Item Description Qty
I Side Finishing End 1
I1 Side Finishing End 1
N Jonction Bar 1
O Base 2
P Base 2
Q Jonction Bar 4
R1a Roof Panel 1
R1b Roof Panel 1
R2a Roof Panel 1
R2b Roof Panel 1
R3a Roof Panel 3
R3b Roof Panel 3
R3c Roof Panel 3
S Mosquito Netting 4
Pièce Description Qté
I Embout de finition de côté 1
I1
Embout de finition de côté 1
N Barre d’union 1
O Base 2
P Base 2
Q Barre d’union 4
R1a Panneau de toit 1
R1b Panneau de toit 1
R2a Panneau de toit 1
R2b Panneau de toit 1
R3a Panneau de toit 3
R3b Panneau de toit 3
R3c Panneau de toit 3
S Moustiquaire 4
IX1I1 X1NX1
OX2PX2
SX4
R1a X1
R1b X1
R2a X1
R2b X1
R3a X3
R3b X3
R3c X3
QX4
OPTIONAL PARTS/PIÈCES OPTIONNELLES
Curtain/Hook
Rideau/Crochet

6
© Sojag inc. 2015

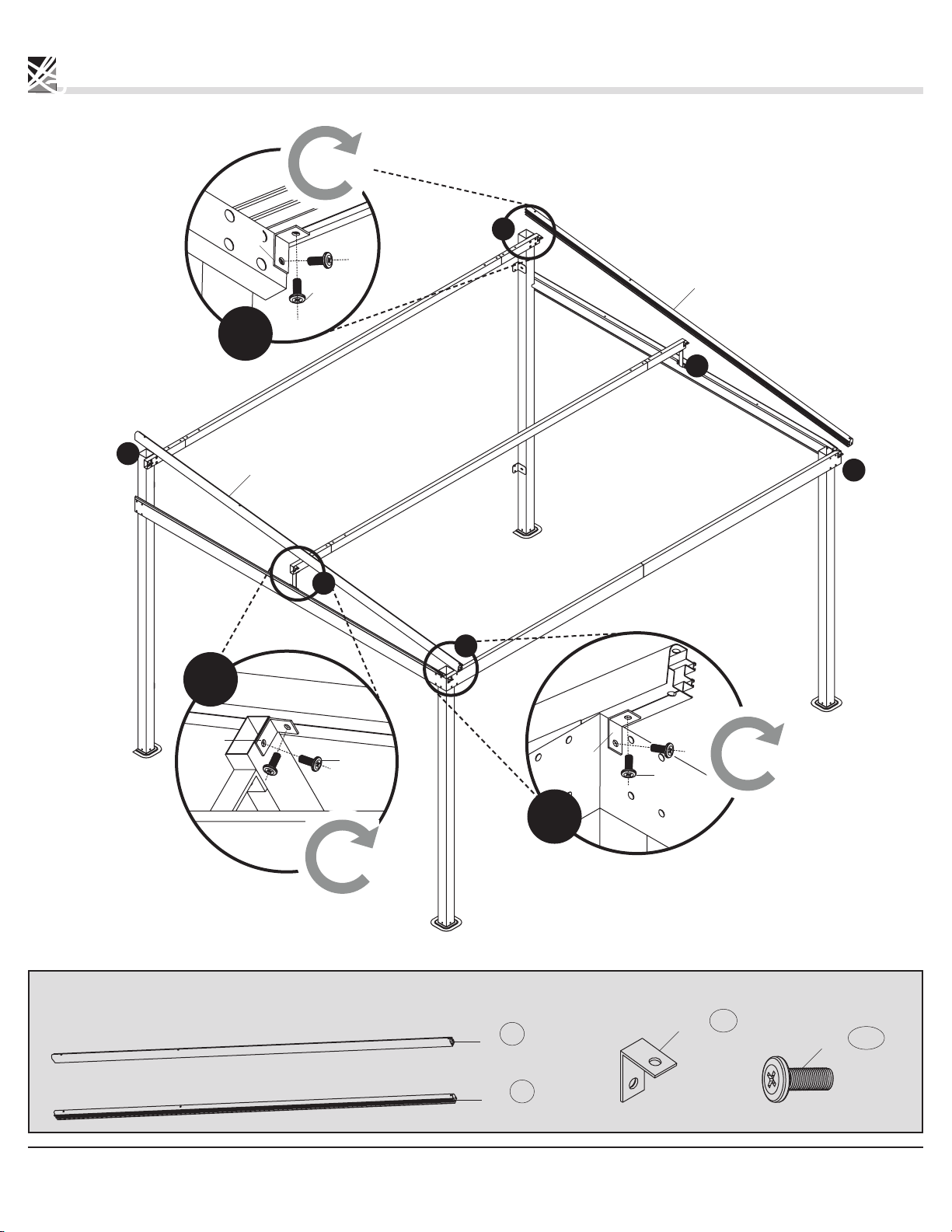

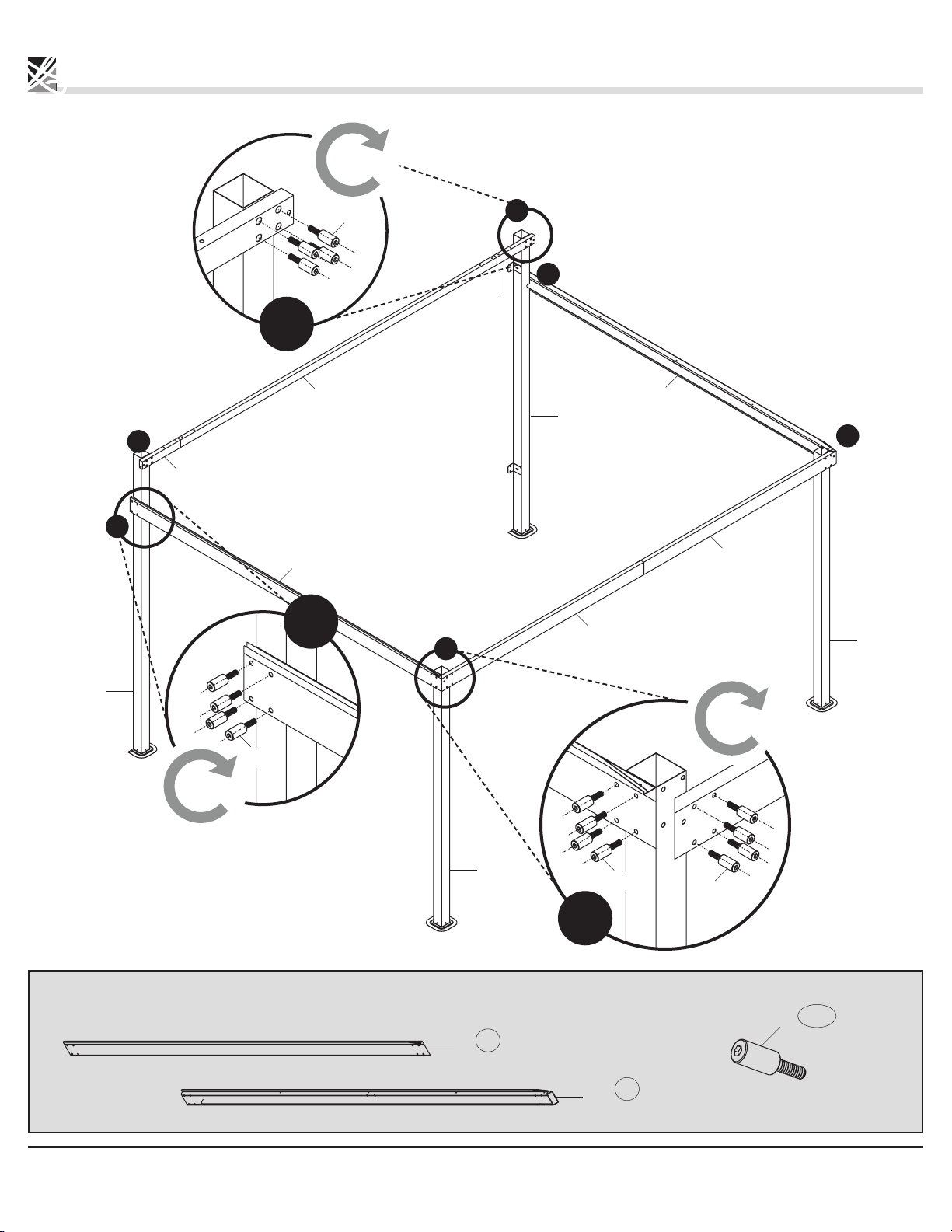

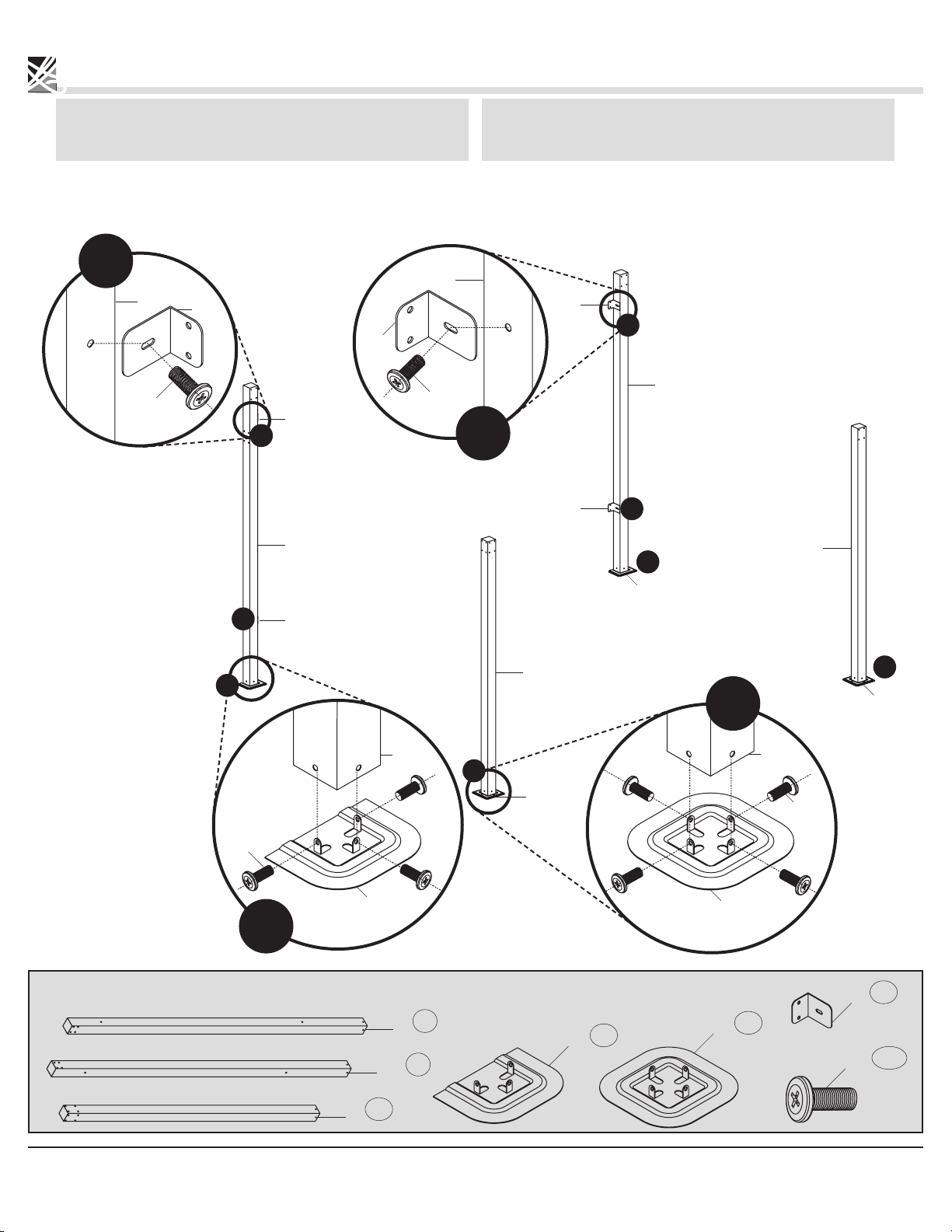

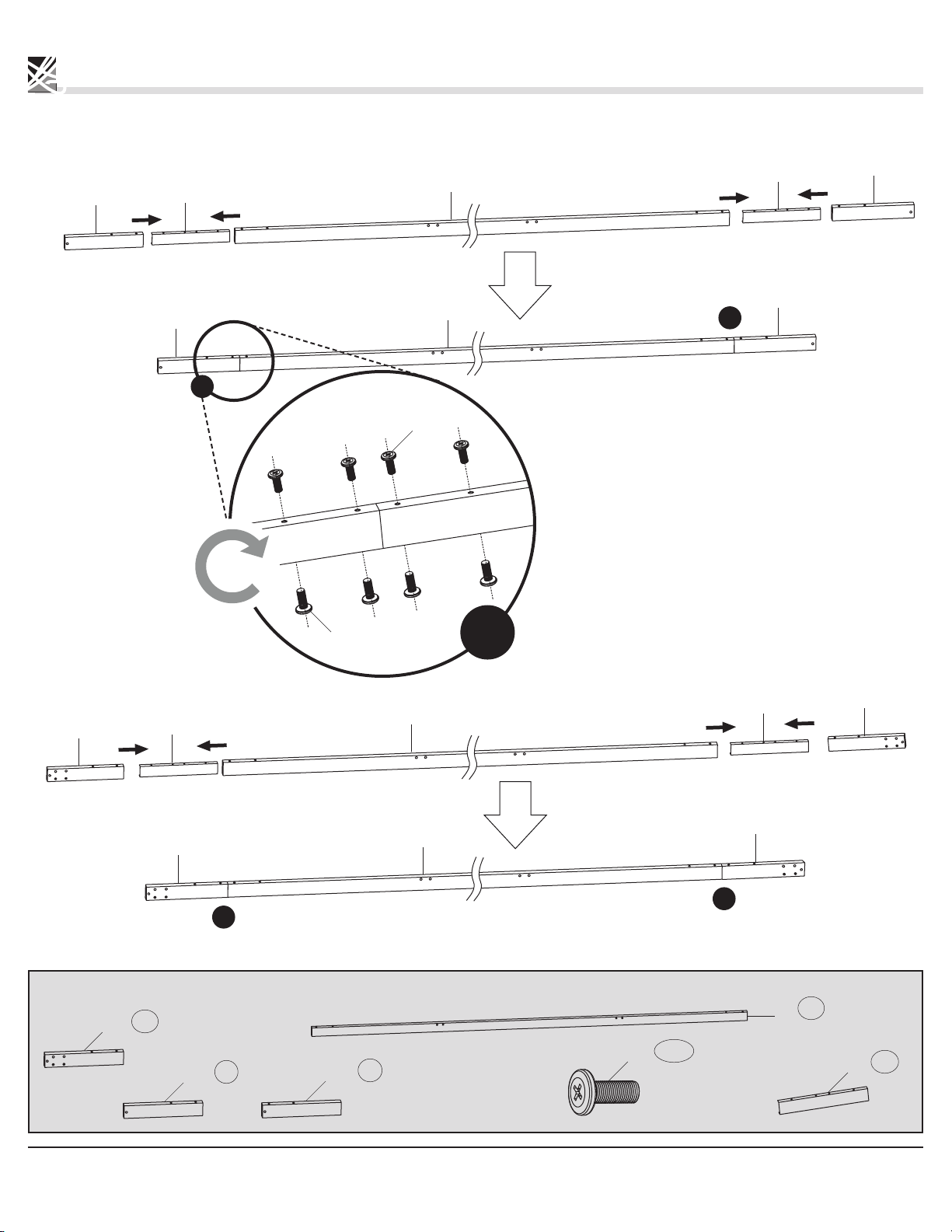

Parts required for this step / Pièces requises pour cette étape :
ASSEMBLYASSEMBLAGE
Step 1 Étape 1
A
A1
B
B
L
L
L
L
O
P
P
NOTE:
Ensure that the rim of bases (O) faces the front of the columns
as illustrated.
NOTE :
S’assurer que le rebord des bases (O) soit placé vers l’avant de la
colonne tel qu’illustré.
1
3
4
4
3
2
2
1
AL
W
1
O
A
W
3P
B
W
4
A1
L
W2
AX1
A1 X1
BX2
OX2PX2
LX4
WX18

7
© Sojag inc. 2015
Parts required for this step / Pièces requises pour cette étape :
ASSEMBLYASSEMBLAGE

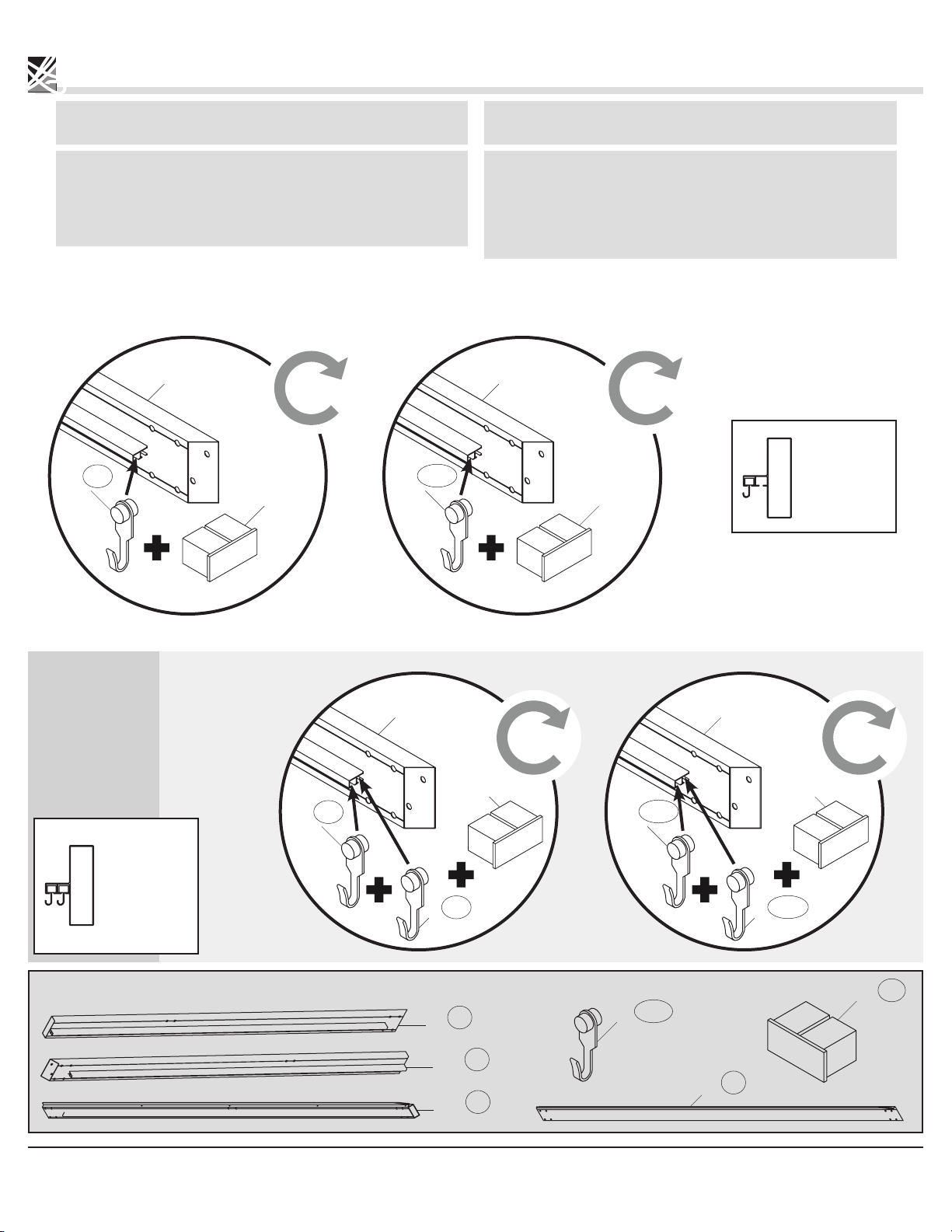

Step 2 Étape 2
NOTE:
Ensure the ends of the hooks are facing away from the tracks.
NOTE :
S’assurer que le dos des crochets soit collé à la moulure.
NOTE:
The sun shelter has double tracks for use of mosquito nettings
and curtains. The curtains and extra hooks are sold separately while
quantity last. Hooks for curtains will be placed into the track closest to
the ogee following the same quantity used for the mosquito nettings.
NOTE :
L’abri-soleil a deux rails, soit pour les moustiquaires et pour les rideaux.
Les rideaux et les crochets de surplus sont vendus séparément, jusqu’à
l’épuisement des stocks. Les crochets pour les rideaux doivent être
placés sur le rail le plus près de la moulure. La même quantité de
crochets que pour les moustiquaires doit être utilisée pour les rideaux.
Side View
Vue de profil
C& C1 D & D1
X2X2
OPTIONAL
CURTAIN
RIDEAUX
OPTIONNELS
CX1
C1 X1
DX1
D1 X1
YX38
Y Y
X
5
X
7
Z Z
ZX4
Side View
Vue de profil
C& C1 D & D1
X2X2
Y Y
Y Y
X5X
Z Z
X
12
X
7
X
7
X
X
X
12
12
7

8
© Sojag inc. 2015
Parts required for this step / Pièces requises pour cette étape :
ASSEMBLYASSEMBLAGE
Step 3 Étape 3

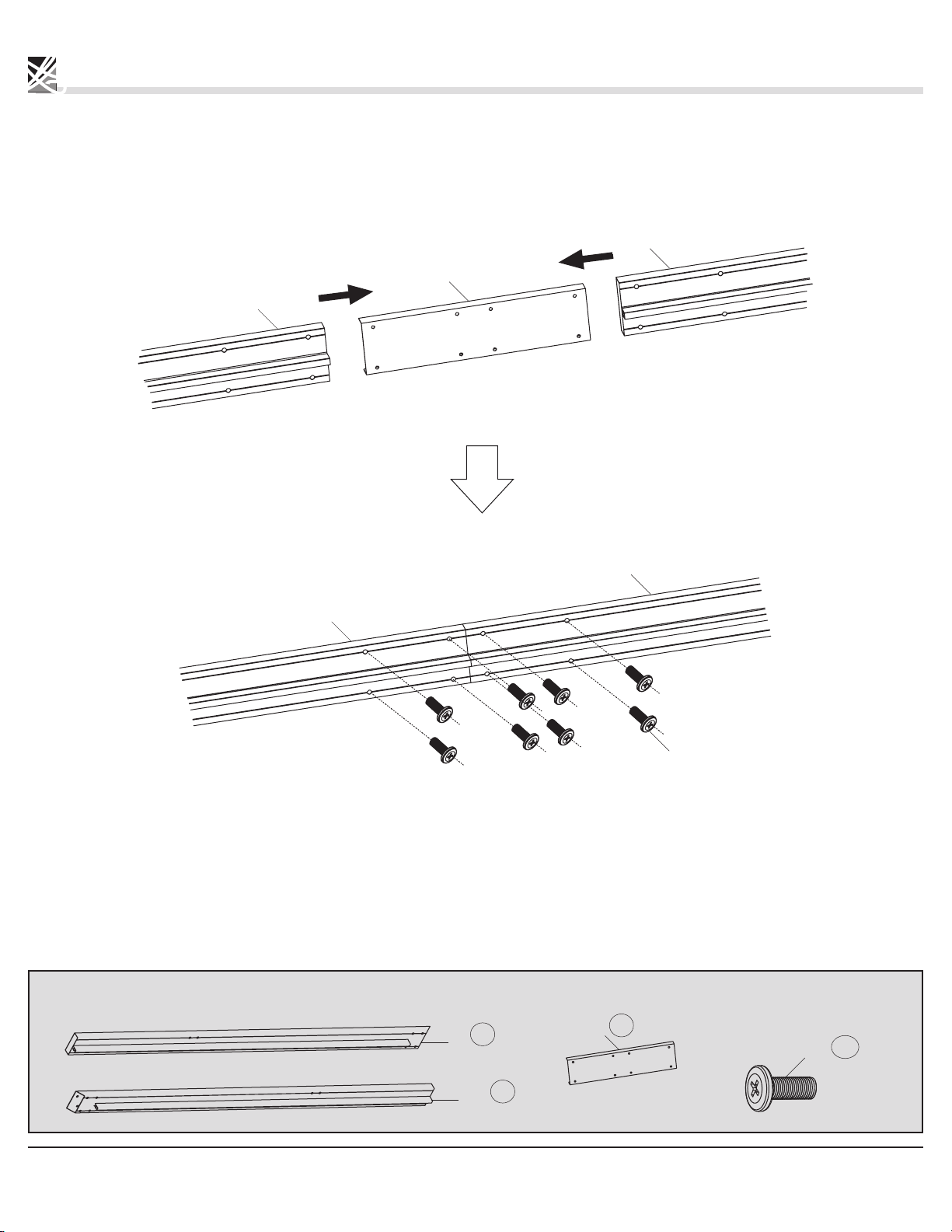

C1
C1
C
C
W
N
WX8
NX1
CX1
C1 X1

9
© Sojag inc. 2015
Parts required for this step / Pièces requises pour cette étape :
ASSEMBLYASSEMBLAGE
W
W
Step 4 Étape 4
Q
Q
Q
Q
E
E
E
E
E2
E1
E1
E1
E1
E2
E3
E3
1
1
1
1
1
EX2
E1 X2
E2 X1E3 X1QX4
WX32
X4

10
© Sojag inc. 2015
Parts required for this step / Pièces requises pour cette étape :
ASSEMBLYASSEMBLAGE
Step 5 Step 5
E
C
E1
E1
C1
D
D1
B
B
A1
A
X2
X2
X
X
XX
X2
1
1
2
3
3
2
1
2
3
DX1
D1 X1
XX32

11
© Sojag inc. 2015
Parts required for this step / Pièces requises pour cette étape :
ASSEMBLYASSEMBLAGE
Step 6 Étape 6
E2
E3
E
J
J
1
1
X2
WJ
1
JX2
WX6

12
© Sojag inc. 2015
Parts required for this step / Pièces requises pour cette étape :
ASSEMBLYASSEMBLAGE
Step 7 Étape 7
X2
X2
F1
F
W
K1
K1 W
W
K1 1
2
2
3
3
1
1
2
3
X2
K1 X6
WX12
FX1
F1 X1

13
© Sojag inc. 2015
Parts required for this step / Pièces requises pour cette étape :

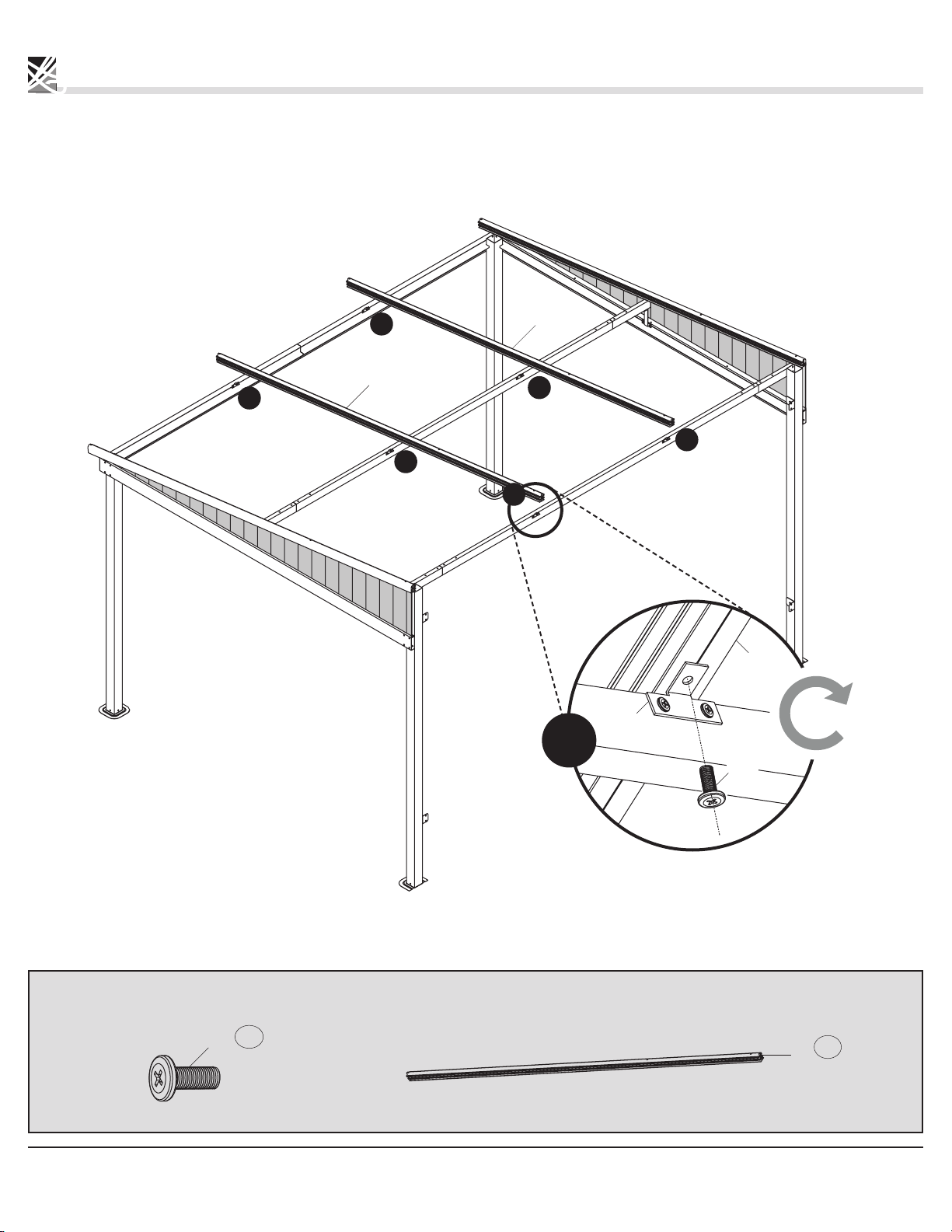

ASSEMBLYASSEMBLAGE

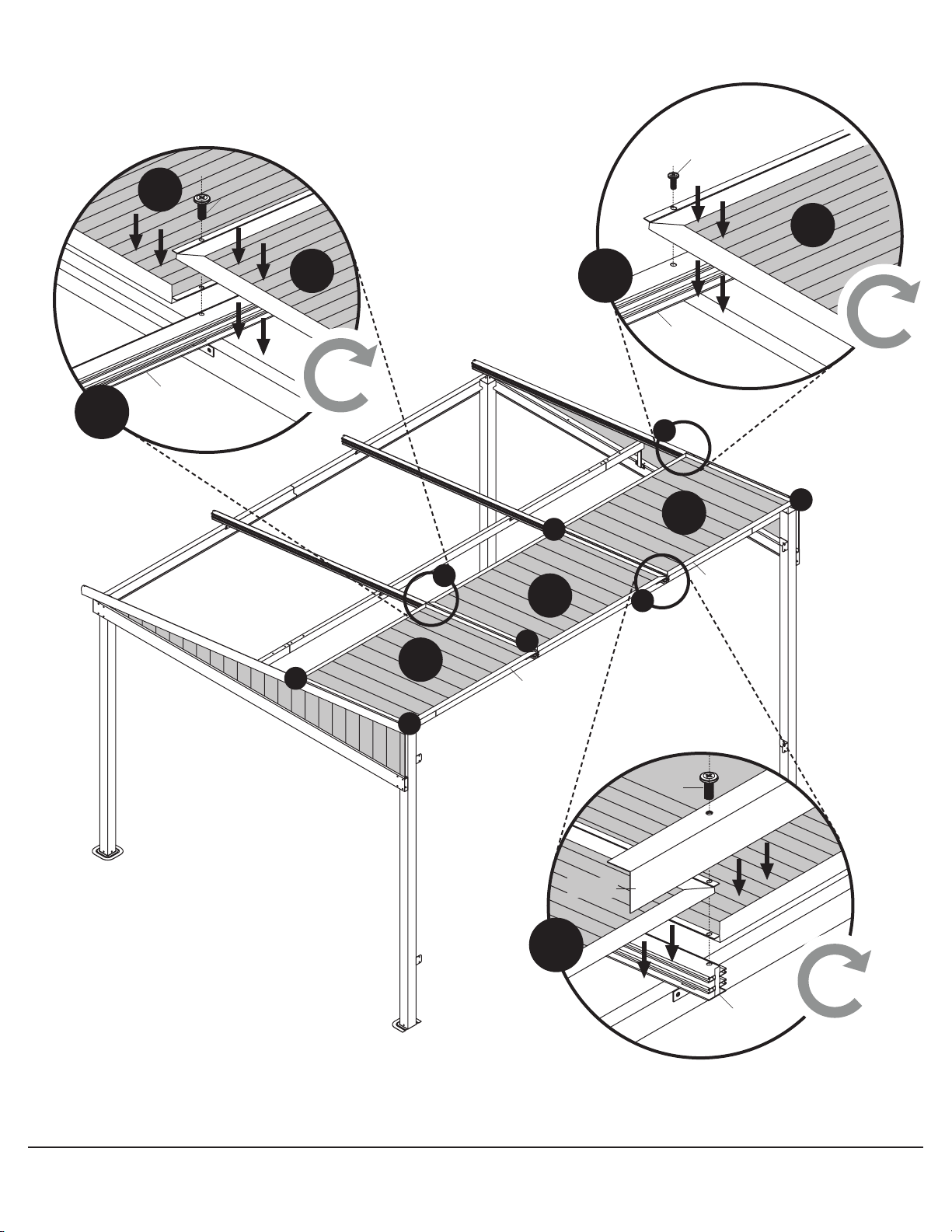

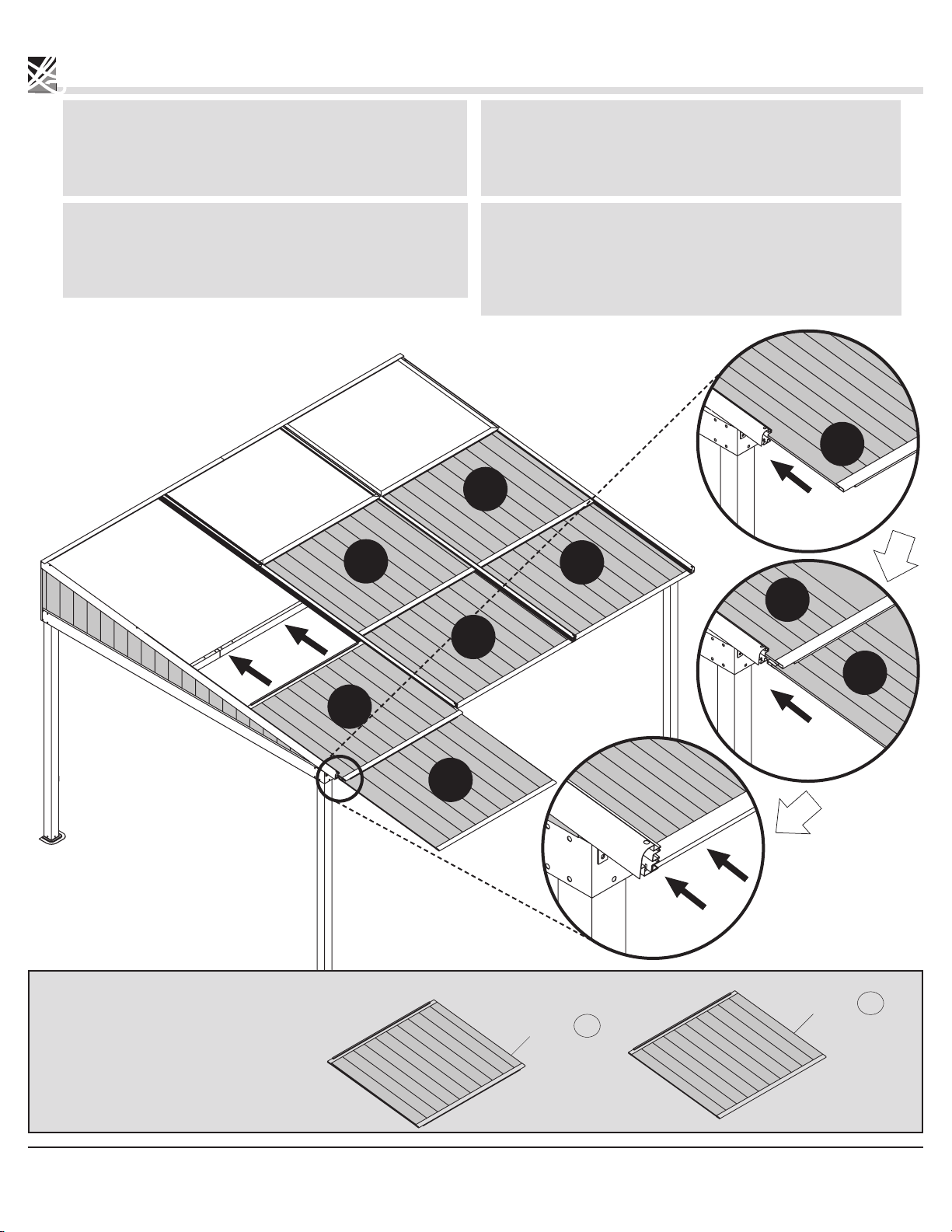

Step 8 Étape 8
CAUTION:
One side of the roof panels is UV protected. Ensure to put the
UV protected side facing the outside of the shelter. It is a very
important procedure; if not followed as described, your roof will
not be covered by the warranty.
MISE EN GARDE :
Un des côtés du panneau de toit a une protection UV. S’assurer
d’exposer le côté protégé contre les rayons UV du soleil vers l’extérieur
de l’abri-soleil. Cette étape est très importante, si elle n’est pas
respectée telle que décrite, le toit ne sera pas couvert par la garantie.

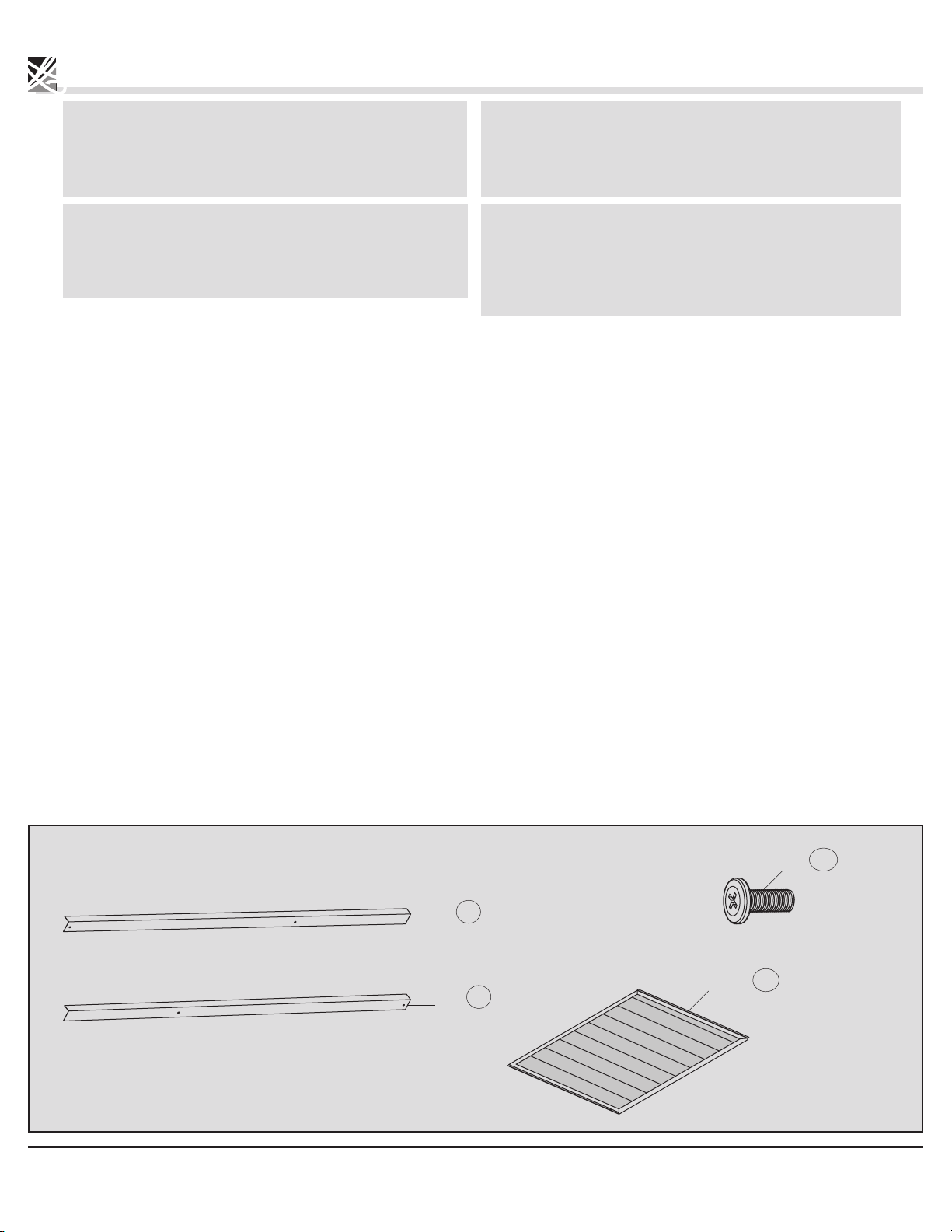

NOTE:
The roof panels are covered with a plastic film identifying which side
has a UV protector. Once the plastic film is removed it is impossible
to know which side has the UV protector. We recommend removing
the film one at a time just prior to installing the roof panel.
NOTE :
Les panneaux de toit sont recouverts d’une pellicule de plastique
identifiant le côté ayant une protection UV. Une fois que cette pellicule
est enlevée, il est impossible d’identifier quel côté est protégé contre
les rayons UV. Il est recommandé de retirer les pellicules de plastique
une à la fois, avant l’installation de chacun des panneaux.
R2b
R1a
R2a
R1b
F& F1
F
F1
X2
1
1
1
Side view
Vue de profil
R1a X1
R1b X1R2a X1
R2b X1

14
© Sojag inc. 2015

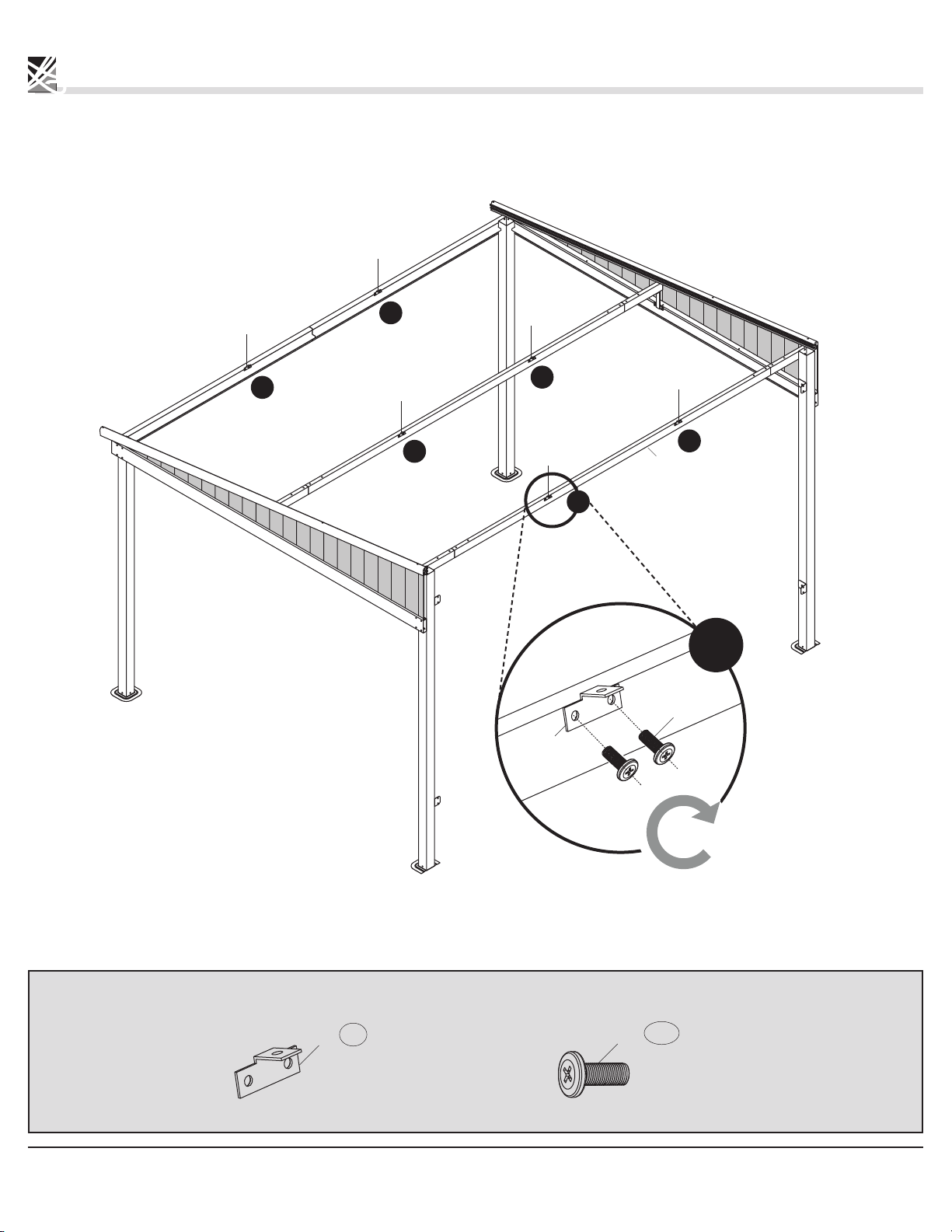

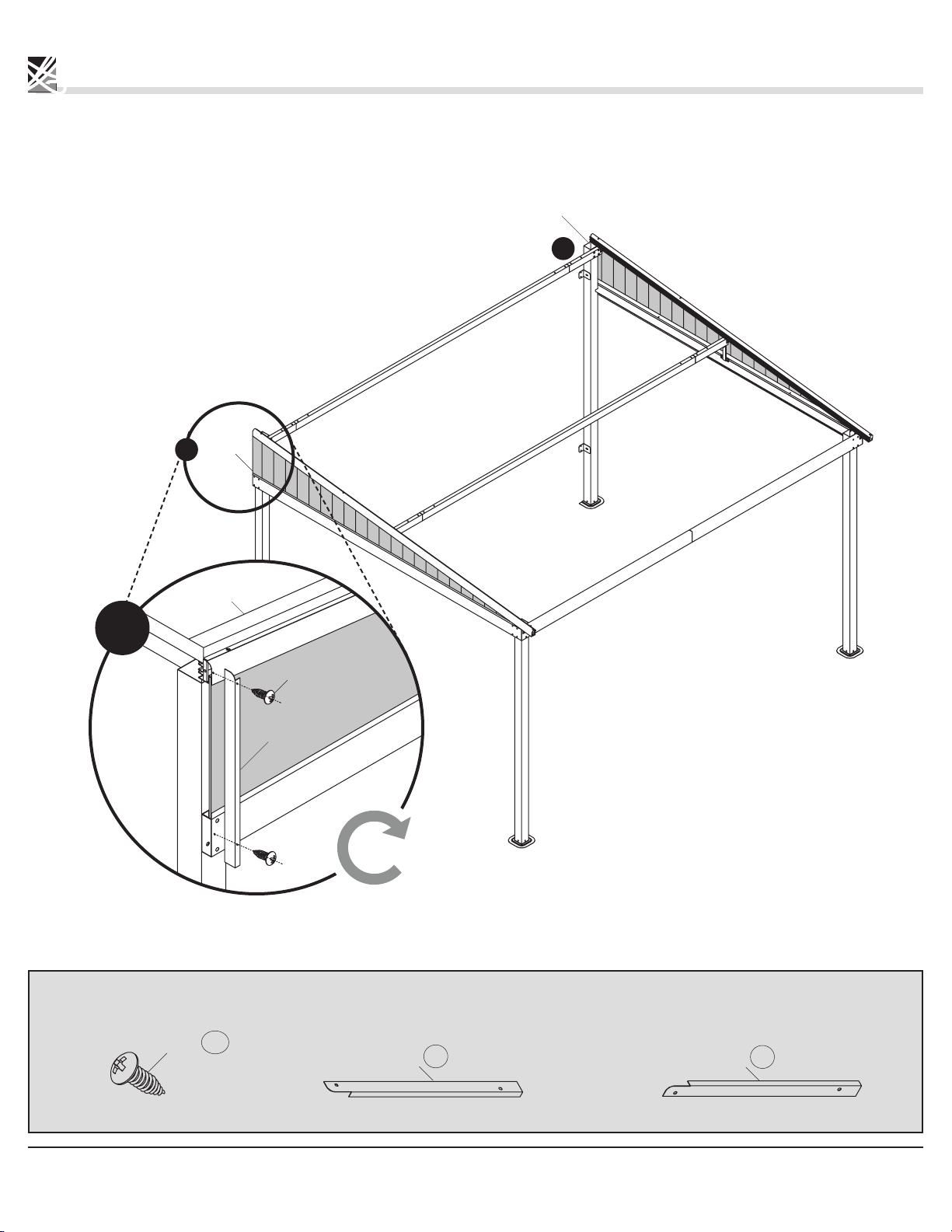

Parts required for this step / Pièces requises pour cette étape :
ASSEMBLY ASSEMBLAGE
I
I1/I
W1
F& F1
X2
1
1
1
IX1I1 X1
W1 X4
I1
Step 9 Étape 9

15
© Sojag inc. 2015
Parts required for this step / Pièces requises pour cette étape :
ASSEMBLY ASSEMBLAGE
Step 10 Étape 10
X6
W
K
E
K
K
K
K
K
K
1
1
1
1
1
1
1
KX6WX12

16
© Sojag inc. 2015
Parts required for this step / Pièces requises pour cette étape :
ASSEMBLY ASSEMBLAGE
Step 11 Étape 11
G
G
X6
W
K
G
1
1
1
1
1
1
1
WX6GX2

17
© Sojag inc. 2015
Parts required for this step / Pièces requises pour cette étape :
ASSEMBLY ASSEMBLAGE
Step 12 Étape 12
CAUTION:
One side of the roof panels is UV protected. Ensure to put the
UV protected side facing up towards the sun. It is a very important
procedure; if not followed as described, your roof will not be
covered by the warranty.
MISE EN GARDE :
Un des côtés du panneau de toit a une protection UV. S’assurer
d’exposer le côté protégé contre les rayons UV du soleil vers l’extérieur
de l’abri-soleil. Cette étape est très importante, si elle n’est pas
respectée telle que décrite, le toit ne sera pas couvert par la garantie.
NOTE:
The roof panels are covered with a plastic film identifying which side
has a UV protector. Once the plastic film is removed it is impossible
to know which side has the UV protector. We recommend removing
the film one at a time just prior to installing the roof panel.
NOTE :
Les panneaux de toit sont recouverts d’une pellicule de plastique
identifiant le côté ayant une protection UV. Une fois que cette pellicule
est enlevée, il est impossible d’identifier quel côté est protégé contre
les rayons UV. Il est recommandé de retirer les pellicules de plastique
une à la fois, avant l’installation de chacun des panneaux.
This side up
Ce côté vers
le haut
R3b
R3c
R3c
R3c
R3b
This side up
Ce côté vers
le haut
R3b
R3c
R3b
R3b
R3b X3
R3c X3

Parts required for this step / Pièces requises pour cette étape :
ASSEMBLY ASSEMBLAGE
18
© Sojag inc. 2015
Step 13 Étape 13
CAUTION:
One side of the roof panels is UV protected. Ensure to put the
UV protected side facing up towards the sun. It is a very important
procedure; if not followed as described, your roof will not be
covered by the warranty.
MISE EN GARDE :
Un des côtés du panneau de toit a une protection UV. S’assurer
d’exposer le côté protégé contre les rayons UV du soleil vers l’extérieur
de l’abri-soleil. Cette étape est très importante, si elle n’est pas
respectée telle que décrite, le toit ne sera pas couvert par la garantie.
NOTE:
The roof panels are covered with a plastic film identifying which side
has a UV protector. Once the plastic film is removed it is impossible
to know which side has the UV protector. We recommend removing
the film one at a time just prior to installing the roof panel.
NOTE :
Les panneaux de toit sont recouverts d’une pellicule de plastique
identifiant le côté ayant une protection UV. Une fois que cette pellicule
est enlevée, il est impossible d’identifier quel côté est protégé contre
les rayons UV. Il est recommandé de retirer les pellicules de plastique
une à la fois, avant l’installation de chacun des panneaux.
WX8
HX1
H1 X1R3a X3

19
© Sojag inc. 2015
R3a
R3a
R3a
1
3
3
3
3
1
2
2
X2
G
W
R3a
R3a
1
X2
F/F1
W
R3a
2
X2
G
H/H1
W
3
H
H1
