SKC-4065
4-538-003-01(1)
F65 ADAPTOR
SKC-4065
電気製品は、安全のための注意事項を守らないと、
火災や人身事故になることがあります。
このオペレーションガイドには、事故を防ぐための重要な注意事項と製品の取
り扱いかたを示してあります。このオペレーションガイドをよくお読みのうえ、
製品を安全にお使いください。お読みになったあとは、いつでも見られるとこ
ろに必ず保管してください。
OPERATION GUIDE
[Japanese/English/Chinese]
1st Edition
01JP01COV.book 1 ページ ２０１４年２月２８日 金曜日 午後９時３５分
SKC-4065
4-538-003-01 (1)

安全のために
2
安全のために
ソニー製品は安全に充分配慮して設計されています。し
かし、電気製品はまちがった使い方をすると、火災や感
電などにより死亡や大けがなど人身事故につながること
があり、危険です。
事故を防ぐために次のことを必ずお守りください。
安全のための注意事項を守る
4 〜 6 ページの注意事項をよくお読みください。
定期点検を実施する
長期間安全に使用していただくために、定期点検を実施
することをおすすめします。点検の内容や費用について
は、ソニーのサービス担当者または営業担当者にご相談
ください。
故障したら使用を中止する
ソニーのサービス担当者、または営業担当者にご連絡く
ださい。
万一、異常が起きたら
m
a接続機器の電源を切る。
b接続ケーブルや電源コードを抜く。
cソニーのサービス担当者、または営業担当者に修理を
依頼する。
m
すぐに電源を切り、消火する。
•異常な音、におい、煙が出たら
•落下させたら
炎が出たら
警告表示の意味
オペレーションマニュアル
および製品では、次のよう
な表示をしています。表示
の内容をよく理解してから
本文をお読みください。
この表示の注意事項を守ら
ないと、火災や感電などに
より死亡や大けがなど人身
事故につながることがあり
ます。
この表示の注意事項を守ら
ないと、感電やその他の事
故によりけがをしたり周辺
の物品に損害を与えたりす
ることがあります。
注意を促す記号
行為を禁止する記号
行為を指示する記号
日本語 JP

目次 3
目次
警告.................................................................................4
注意.................................................................................5
その他の安全上のご注意 ........................................................6
使用上のご注意 .......................................................................7
特長 ..........................................................................................7
F65 と接続する......................................................................8
F65 から本機を取りはずすには..................................... 10
接続後に必要な設定....................................................... 11

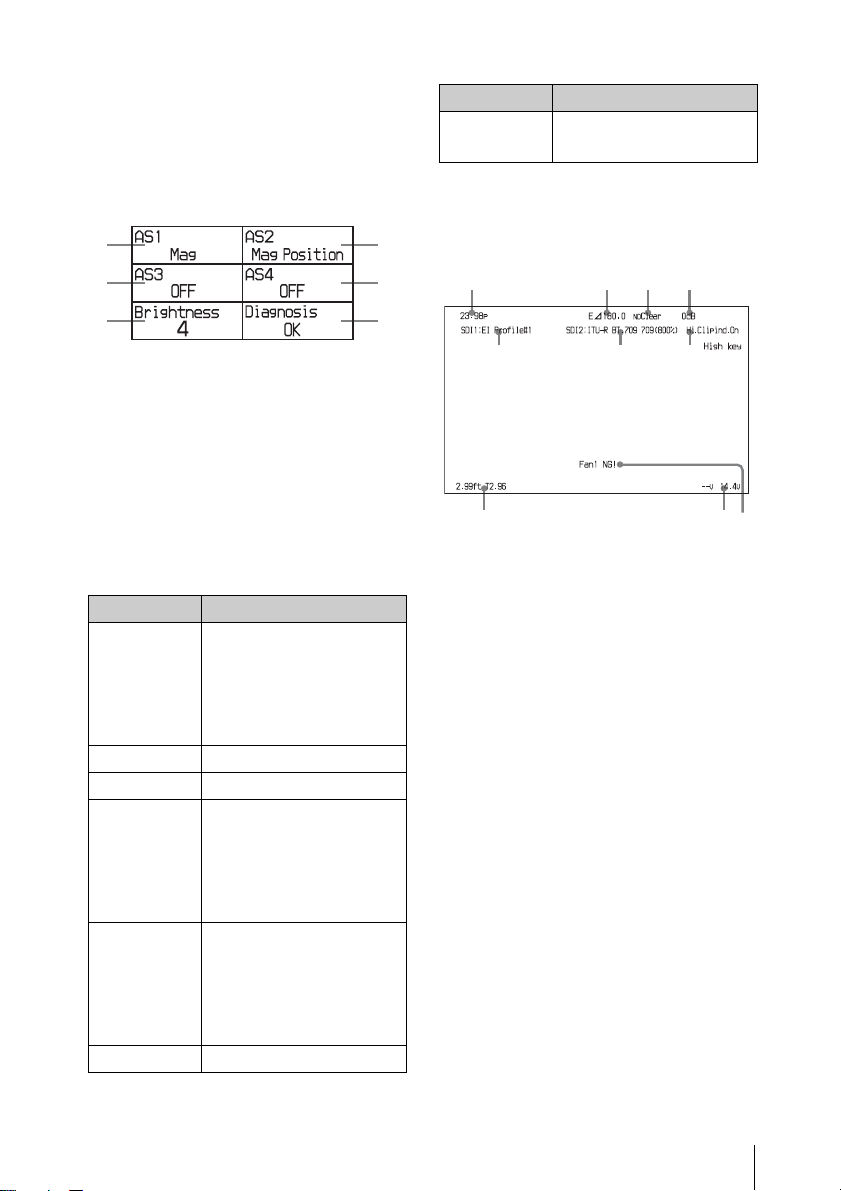

F65 の機能と表示について.................................................12
F65 本体から設定できる主な機能 ................................. 12
F65 本体で変更される主な機能と表示.......................... 12
CA4000/BPU4000 の機能と表示について .................14
保守／点検 .............................................................................15
CAMERA（カメラ）端子に関するご注意.................... 15
CAMERA（カメラ）端子のクリーニング.................... 15
仕様 ........................................................................................16
JP

4
警告
接続ケーブルを傷つけ
ない
接続ケーブルを傷つける
と、火災の原因となること
があります。
お手入れの際は接続機
器の電源を切る
電源を入れたままお手入れ
をすると、失明の原因にな
ることがあります。
外筐を開けたまま使用
しない
外筐を開けたまま使用する
と、レーザーによる失明の
原因になることがありま
す。
外装を外さない、改造
しない
本機はレーザーを使用して
いるため、内部の点検等の
整備を行う場合には、特別
な注意と環境が必要です。
必ずソニーのサービス担当
者にご依頼ください。
異常な音、におい、煙
が出たり、画面に異常
があるときは使用をや
める
万一、異常な音、におい、
煙が出たり、画面に異常が
発生した場合は、すぐに使
用をやめて、ソニーのサー
ビス担当者または営業担当
者にご連絡ください。
警告

5
注意
油煙、湯気、湿気、ほ
こりの多い場所では設
置･使用しない
上記のような場所に設置す
ると、火災や感電の原因と
なります。
指定された接続ケーブ
ルを使用する
取扱説明書に記されている
接続ケーブルを使わない
と、火災や故障の原因とな
ることがあります。
機器への取り付けを正
しく行う
本機をカメラに取り付ける
ときは、確実に取り付けて
ください。
カメラアダプターへの
取り付けはソニーの
サービス窓口に依頼す
る
本機を CA4000 に取り付け
る際は、サービス窓口に依
頼してください。
お客様による取り付けは、
機器の落下によるけがの原
因になることがあります。
コード類は正しく配置
する
電源コードや接続ケーブル
は、足に引っかけると本機
の落下や転倒などによりけ
がの原因となることがあり
ます。
充分注意して接続・配置し
てください。
製品の上に乗らない、
重いものを載せない
倒れたり、落ちたり、壊れ
たりして、けがの原因とな
ることがあります。
使用中、排気口をふさ
がない
排気口をふさぐと、やけど
や故障の原因となることが
あります。
ファンが止まったまま
の状態で使用しない
ファンモーターが故障する
と、やけどの原因となるこ
とがあります。
内部に水や異物を入れ
ない
水や異物が入ると、火災の
原因となります。
万一、水や異物が入ったと
きは、すぐに接続機器の電
源を切り、接続コードを抜
いて、ソニーのサービス担
当者または営業担当者にご
相談ください。
注意

その他の安全上のご注意
6
その他の安全上の
ご注意
ここに規定した以外の手順による制御お
よび調整は、危険なレーザー放射の被爆
をもたらします。
本機は「クラス 1 レーザー製品」です。
内部レーザーモジュール特性
波長 : 850nm
発振形態 : パルス変調
レーザー出力 : 4mW(max)/ch
撮影時は周囲の状況に
注意をはらう
周囲の状況を把握しないま
ま撮影を行うと、事故やけ
がなどの原因となります。
注意

使用上のご注意/特長 7
使用上のご注意
本機を寒いところから急に暖かいところ
に持ち込んだときなど、機器表面や内部
に水滴がつくことがあります。これを結
露といいます。結露が起きたときは電源
を切り、結露がなくなるまで放置し、結
露がなくなってからご使用ください。結
露時のご使用は機器の故障の原因となる
場合があります。
特長
F65 アダプター SKC-4065 は、F65 の
RAW 出力をリアルタイムに伝送し、
2K(HD)/4K システム接続を可能にするた
めの CA4000 とのドッキングアダプター
です。
F658K センサーの解像性能をリアルタ
イムに伝送させることにより、スポーツ
中継などのライブ画像をより高精細に出
力します。臨場感のある画像表現が可能
なだけでなく、HD 画枠でのズーム機能
処理を加えても、画質劣化の少ない画像
を得ることができます。
本機をお使いになるには、あらかじめ
CA4000(SKC-PB40 付き ) を本機に組み
込む作業と、各接続機器 (F65、CA4000、
BPU4000) でのバージョンおよびオプ
ションの対応が必要です。詳しくはソ
ニーサービス窓口にお問い合わせくださ
い。
ポータブルメモリーレコーダー
SR-R4 との容易な組み換え
カメラに接続する部分のコネクターは、
ポータブルメモリーレコーダー SR-R4 と
同じ構造であるため、用途に応じて迅速
な組み換えが可能です。
24Gbps 複数高速ライン伝送
ソニー独自の光・電気伝送モジュールを
採用し、F65 大容量 RAW データを圧縮
せずに伝送します。
ご注意

F65 と接続する
8
エラー耐性の向上
伝送波形特性をチューニングし、画質劣
化のない伝送を実現しています。
F65 と CA 間でコマンド制御可能
機器間のコマンド通信をサポートし、
CCU から以下のカメラ制御を行えます。
•マルチフォーマット対応：23.98P、
24P、25P、29.97P、50P、59.94P、
100P、119.88P
•カメラシャッター制御
•カメラ ND フィルター制御
•カメラ撮像 Gain 制御
•カメラと CA 間のエラーステータス管
理
CCU からカメラへの給電を中継
SKC-PB40（別売）を装着した CA4000
と F65 の間に、本機に付属の接続コード
を装着することにより、CCU からの電
力を F65 まで供給して動作させることが
できます。
対応する CCU は、HDCU2000 および
HDCU2500 です。
DC4 ピン出力
Unreg（12V 系）電圧 2A（最大）とし
て、汎用スクリプトライトなどの外部機
器との接続が可能になります。
F65 と接続する
本機をお使いになるには、あらかじめ
CA4000（SKC-PB40 付き）下図のように
本機に組み込む作業が必要です。詳しく
はソニーサービス窓口にお問い合わせく
ださい。
以下の取り付け / 取りはずし手順では、
上図のように合体した状態のものを「本
機」と呼びます。
•本機を F65 に接続して使用するために
は、各機器 (F65、CA4000、BPU4000)
でのバージョンおよびオプションの対
応が必要です。
詳しくはソニーサービス窓口にお問い
合わせください。
•本機を取り付けるときは、あらかじめ
F65 を三脚に取り付け、動かないよう
に固定してから作業を行ってくださ
い。
◆ 三脚への取り付けは、F65 のオペレーショ
ンマニュアルをご覧ください。
•本機を取り付けるときは、ほこりなど
の少ない環境で作業してください。
ご注意
SKC-4065 CA4000
（SKC-PB40 付き）

F65 と接続する 9
1 本機の CAMERA 端子からコネク
ターキャップを取りはずす。
コネクターキャップをなくさないよ
うに、大切に保管しておいてくださ
い。
2 本機の CAMERA（カメラ）端子と
F65 の接続端子を合わせて取り付け
る。
1図のように、本機の下部を F65 の
下部に合わせる。
2本機の CAMERA（カメラ）端子
と F65 の接続端子を合わせ、本
機を押し下げる。
メモ
こちらを先に合わ
せる。
コネクターキャップを
はずしておく 本機を図の向きに合わせる。
すきま（太点線部分）が一定
であることを確認する。

F65 と接続する
10
上図のようにすきまが一定の場合
は、正しく接続されています。
もし下部のすきまが大きくなった場
合は、取り付けをやり直してくださ
い。
3 図に示す位置を押さえ、確実に押し
込んだ状態で、ドッキングネジで固
定する。
CAMERA（カメラ）端子から取り
はずしたコネクターキャップをドッ
キングネジに装着しておくことがで
きます。

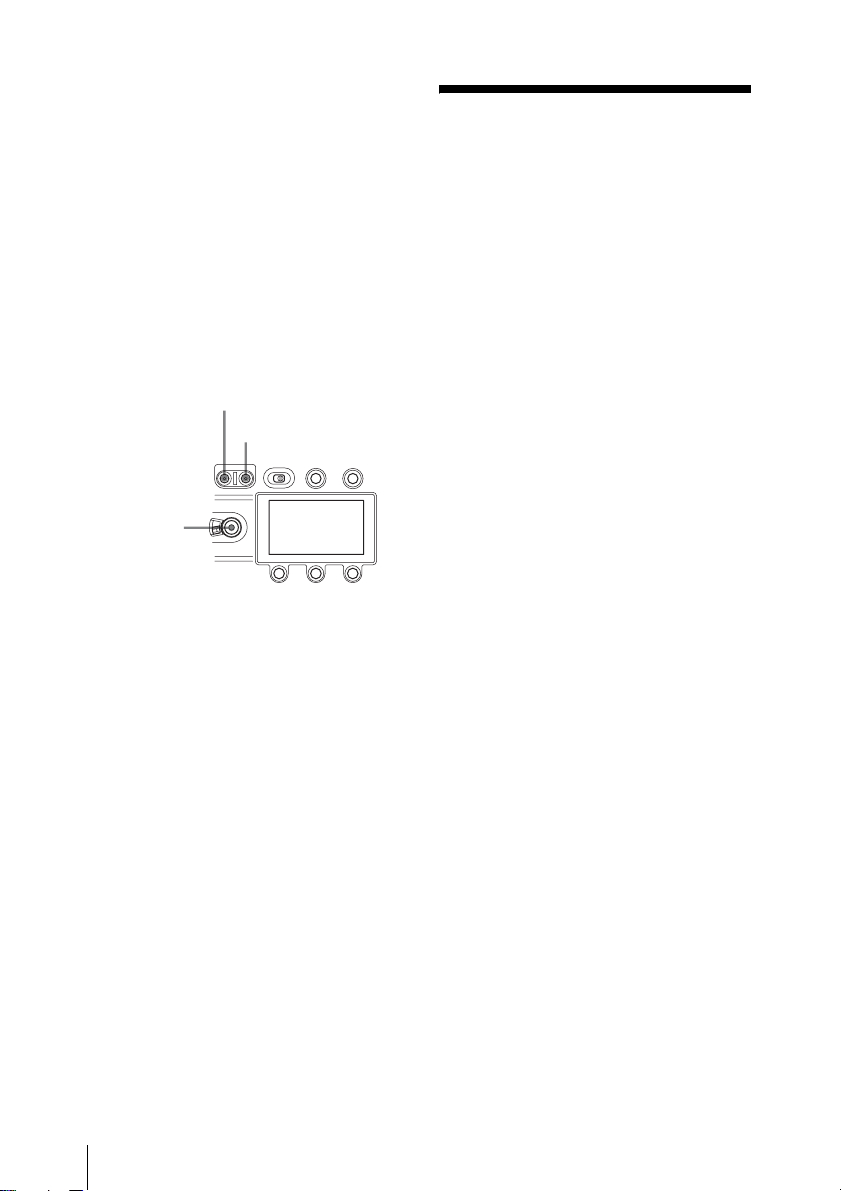

4 後面の電源供給端子（12V と 24V の 2
か所）に専用の接続ケーブル
（SKC-4065 に付属）を接続します。
5 接続ケーブルの反対側の端子を F65
の電源入力端子に接続します。
ご注意
F65 から本機を取りはず
すには
1 接続ケーブルをはずす。
メモ
メモ
コネクターキャップ
