Stereo Power Amplifier
XM-3040
Operating Instructions _ page2
Before operating the unit, please read this manual
thoroughly and retain it for future reference.
Mode d’emploi page 12
Avant la mise en service de l'appareil, lire attentivement
ce mode d'emploi et le conserver pour toute référence
ultérieure,
©1989 by Sony Corporation Printed in Japan

engusn
Features mee ots
PrECAUHODS: cxrcesises std onedboeds iaesae sy
InStallatione o.oo renee oh ie ea ee 4
CONNECTIONS ooo oie ceeceeceecceeeseeesceeseersseees 5
Connection of a 4-speaker system .... 6
Connection of a 3-speaker system .... 7
Connection of a 2-speaker system .... 8
Level adjustment control .......0... 9
Specifications oo... 10
Owner’s Record
The model and serial numbers are located on
the bottom. Record the serial number in the
space provided below. Refer to them whenever
you Call upon your Sony dealer regarding this
product. ,
Model No. XM-3040 Serial No.
Features
e Maximum power output of 58 watts pel
channel
¢ Power output of 30 watts per channel
(20-20.000 Hz. 0.08°o. 4 ohms) Ad Hoc
Committee standard
e Wide dynamic range and low distortion (less
than 0.005%)
e Equipped with a chemical capacitor (with a
capacity of 20.000 uF) for powerful
reproduction of lower frequencies.
e Aremote power system automatically
switches the amplifier on when a connected
car stereo is turned on.
e A protection circuit is provided.
¢ Pulse power supply” for stable, regulated
output power
e You can install the XM-3040 easily only with
the supplied screws.
* Pulse power supply
This amplifier employs puise techniques in its power
supply section. The use of this original light-weight
power supply system provides a high-voltage, a high-
efficiency power supply. That is highly regulated
under variations in the automobile's electrical
voltage.

ers unitis desianed for neaative around fo 4
DC aperation only
e The nameplate indicating operatina valtage
ete is located on the bottam exterior
«¢ Use speakers with an impedance of 2 to 8
ohms.
« Avoid installing the unit where
-- {t would be subject to high temperatures.
such as from direct sunlight or from hot air
from the heater.
— It would be exposed to rain or moisture.
— It would be subject to dust or dirt.
¢ If your car is parked in direct sunlight and
there is a considerable rise in temperature
inside the car, allow the unit to cool off before
operating.
« When installing the unit vertically, make sure
that the fins of the heat sink are vertical to the
floor.
x Not this way O This way
« When installing the unit horizontally, be sure
not to cover the fins with the floor carpet and
so on.
e If this unit is placed too close to the car radio,
an interference may occur. In this case,
separate the amplifier from the car radio.
« If no power is being supplied to the cassette
player or tuner, check the connections.
« This power amplifier employs a protection
circuit* to protect the transistors and speakers
if the amplifier malfunctions. Do not attempt to
test the protection circuits by covering the
heat sink or connecting improper toads.
If you have any question or problem concerning
your unit that is not covered in this manual,
please consult your nearest Sony dealer.

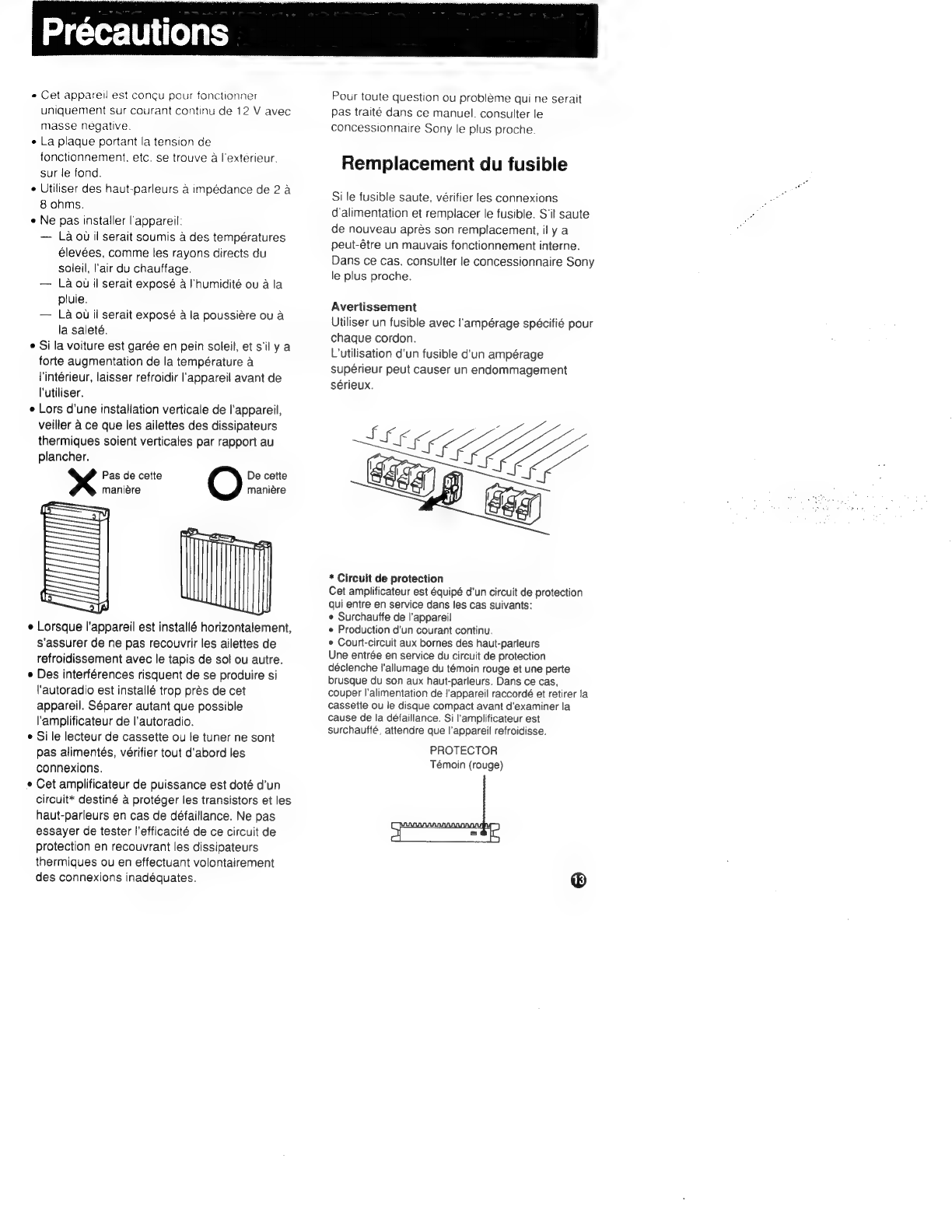

Fuse Replacement
it the fuse blows. check the power connection
and replace the fuse. !f the fuse blows again
atter replacement. there may be an internal
malfunction. In this case. consult your nearest
Sony dealer
Warning
Use the specified ampere fuse.
Use of a higher amperage fuse may cause
serious damage.
* Protection circuit
This amplifier is provided with a protection circuit which
operates in the following cases:
¢ the unit is overheated
e a DC current is generated
e the speaker terminals are short circuited
When a protection circuit activates, the red indicator
lights up and there will be an abrupt loss of sound from
the speakers. If this happens, turn off the connected
equipment and take out the cassette tape or disc and
determine the cause of the maifunction. If the amplifier
has overheated, wait until the unit cools off.
PROTECTOR
indicator (red)
}
ae

Installation -
Before Installation
« Choose the mounting location carefully so that the unit will not interfere with the normal driving
functions of the driver and that the unit will not be exposed to direct sunlight or hot air from the
heater.
¢ Do not install the unit under the floor carpet. where the heat dissipation from the unit will be
considerably impaired.
Trunk Installation
Prepare a suitable mounting board to install the unit securely.
Mark the four bolt holes on the mounting board using the template
(printed on the carton), then drill the holes (3 mm dia.).
\
template
3 Secure the board in the trunk compartment.

Orel al atveyt(e) ats
Caution Make terminal connections as illustrated
¢ Before making connections. disconnect the below
ground terminal of the car battery to avoid
short circuits.
« Connect the red power input lead only after ail
other leads have been connected.
¢ Be sure to connect the ground wire of the
unit securely to a metal point of the car. A
loose connection may cause a malfunction
of the amplifier.
¢ Be sure to use speakers with adequate power
handling capacities. If you use speakers with
small capacity, they will be damaged.
¢ Do not connect the © terminal of the speaker
system with the car chassis, and do not
connect the © terminal of the right speaker
with that of the left speaker.
e If your car is equipped with computer system
for navigation or some other purposes, be
sure not to remove the ground wire from the
car battery. If you disconnect the wire, the
memory of the computer may be erased. To
avoid short circuits when making connections,
try to connect the +12 V power input lead only
after ail other leads have been connected.

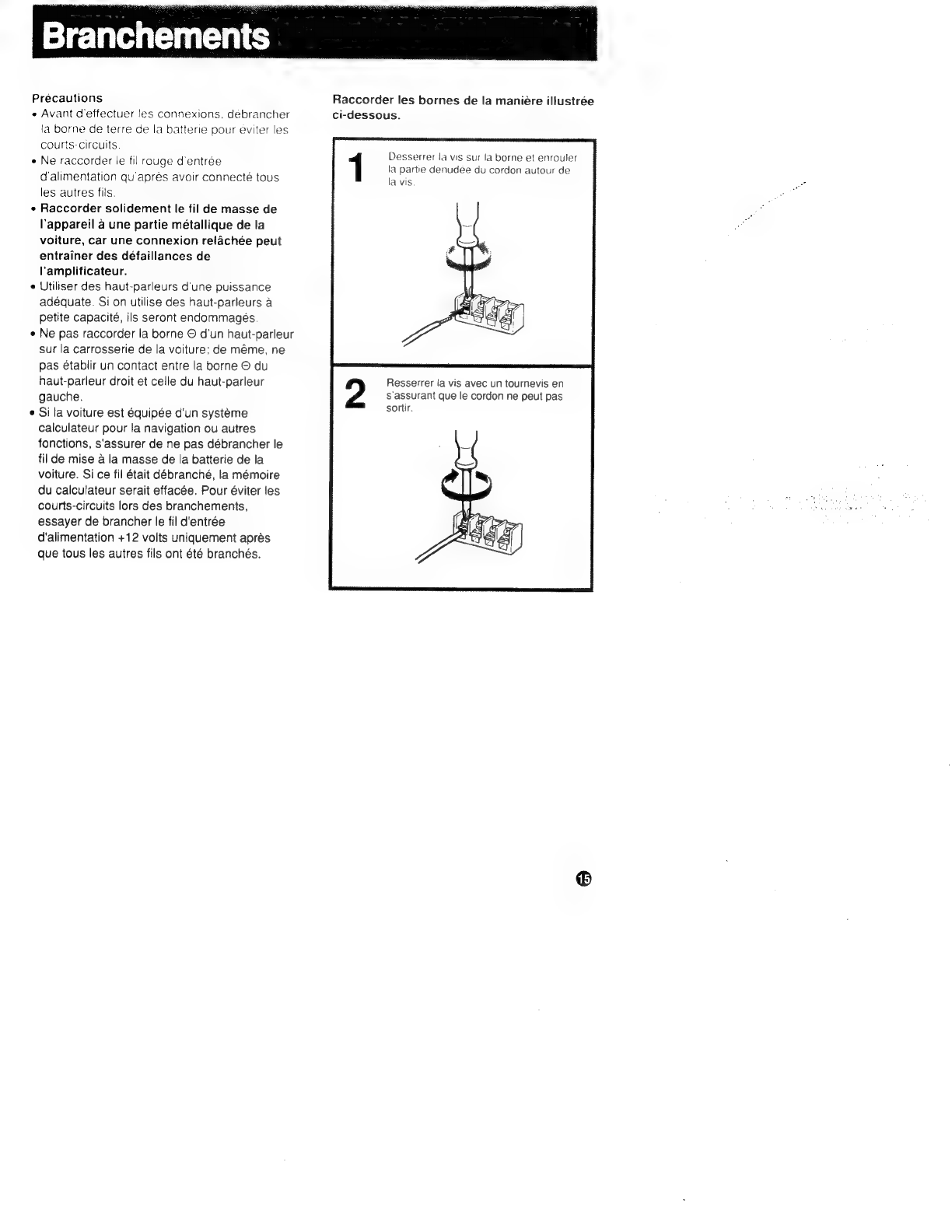

Loosen the screw of the terminal and
wind the stripped cord around the
screwdriver. Make sure that the cord
2 Tighten the screw down with a
cannot be pulled out.

Connection
of
a
4-speaker
System
|
Before
Making
connections.
remember
that
the
input
signal
to
each
jack
(A.
B.C.
D)
is
output
from
| the corresponding speaker terminals
Rear
Front
Car stereo
Remote control lead
Channel switch (4 ch)
Front
speakers
SPEAKER OUT
@——A-—-0 (2ch)o —c—---©
®AO OBO(3ch}o—c—O
GAO OBO(Ach\OCe ODO
Rear
speakers
To a metal point
of the car
at least 30A)
12 V car battery
Notes on the 4 or 3-speaker connection
¢ Set the channel switch to 4 ch on the 4-speaker
connection and to 3 ch on the 3-speaker connection
¢ On the 3-speaker connection, use only the A, B, C
input jacks and connect the speaker cords to the
@-A-© O-B-© (3 ch) @-C—O
marked terminals as shown above
¢ Make sure to connect the remote contro! lead of the
car stereo to the REMOTE terminal
e Use the power connecting cord with the fuse
attached (at least 30 A).
6)
You can also make a 4-speaker connection with
two channel inputs
Use the A. C input jacks and set the channel switch to
4 ch. The result is that the input to the A jacks is output
from the A, B terminals and the input to the C jacks is
output from the C, D jacks.

| Connection of a 3-speaker System
Remote control lead
Rear speakers
@—A—@(2ch)e—c——o
DAO SBO(AChH)OCO 00-0
Fuse
(at least 30A)
12 V car battery
To a metal point
of the car

Connections
Connection of a 2-speaker System
q
Remote contro! lead
Car stereo
SPEAKER OUT
PUT @—A—6(2ch}o—c—o ana
@AO OBO(3ch}o—c—O
GAO OBO(4ch\OCe ODO
Rear speakers
12 V car battery
Notes on the 2-speaker connection
¢ Set the channel switch to 2 ch.
¢ Use only the A, C input jacks and connect the
speaker cords to the ®—A—O (2 ch) ®-C—9
marked terminals as shown above.
¢ Make sure to connect the remote control lead of the
car stereo to the REMOTE terminal.
« Use the power connecting cord with the fuse
attached (at least 30 A)
0

Level Adjustment Control
The input level can be varied with this control.
Use it to adjust the input sound level when
using source equipment of other manufacturers.
Be sure to set the control to SONY STD if the
unit is connected to a SONY car stereo. Turn it
to 0.1 V when the input level of the cassette car
stereo or CD player seems low.
SONY STD
O.,

AUDIO POWER SPECIFICATIONS
POWER
OUTPUT
AND
TOTAL
HARMONIC
DISTORTION
30
watts
per
channel
minimum
continuous
average
power
into
4
ohms,
both
channels
driven
from
20-20,000
Hz
with
no
more
than
0.08%
total
harmonic
distortion
per
Car
Stereo
Ad
Hoc
Committee
standards.
Other Specifications
Power supply system
Pulse power supply circuitry
Input Car stereo input (phono jack)
Outputs Speaker outputs
Speaker impedance
2-8 ohms
Maximum power output
4 ch: 55 watts x 4 at 4 ohms
3 ch: 55 watts x 2 + 120 watts
at4 ohms
2ch: 120 watts x 2 at 4 ohms
Frequency response
8 Hz-100 kHz *$ dB (4 ohms)
Harmonic distortion
0.005%
Input level adjustment range
0.1-2V
Power requirements
12 V DC car battery (negative ground)
Current drain 28 A (at rated output)
Input remote current
5mA
Dimensions Approx. 310 x 55 » 200 mm (w/hid)
(12%/a x 2'/4 x 77/8 inches)
Weight Approx. 3.5 kg (7 Ib. 11 02.)
Accessories supplied
Mounting hardware (1 set)
Design and specifications subject to change without
notice.

Francais sia:
Table des matiares |
Caracteristiques 00... Ligsteatipiteereauat es
PRO CAUNONS reisp cites cdgudete kis eerie: 3
Branchement d'un systéme a
quatre haut-parleurs oo... 16
Branchement d'un systéme a
trois haut-parleurs oo 17
Branchement d'un systeme a
deux haut-parleurs oo... 18
Commande de réglage de niveau ....19
Spécifications 0... Couverture dos
Caractéristiques :
e Pulssance de sortree maximum de 55 watts par
canal.
¢ Sortie de puissance de 30 watts par canal (20
a 20 000 Hz. 0.08°.. 4 ohms) Normes du
Comite ad hoc.
e Large plage dynamique et faible distorsion
(moins que 0,005%).
¢ Capaciteur chimique (d'une capacité de
20.000 uF) pour obtenir une reproduction
puissante dans les basses fréquences.
¢ Systeme de télecommande d'alimentation,
mettant l'amplificateur sous tension lorsque
l'auto-stéréo raccordé est luiiméme mis sous
tension.
e Muni d'un circuit de protection.
¢ Alimentation par impulsions* pour une
puissance de sortie stable et réguliére.
e ll est possible d'installer le XM-3040
facilement en utilisant uniquement les vis
fournies.
* Alimentation par impulsions
La section d’alimentation de cet amplificateur utilise
une technique par impulsions.
Ce nouveau systéme d’alimentation léger et de haute
efficacité procure une tension élevée avec une
puissance d’alimentation a haute efficience
équilibrée quelles que soient les variations de la
tension électrique fournie par le véhicule.

Precautions
« Cet appareil est concu pour fonctionner
uniquement sur courant continu de 12 V avec
masse negative.
La plaque portant la tension de
fonctionnement. etc. se trouve a l’exterieur,
sur le fond.
Utiliser des haut-parleurs a impédance de 2 a
8 ohms.
Ne pas installer l'appareil:
— La ou il serait soumis a des températures
élevées, comme les rayons directs du
soleil, lair du chauffage.
— La ou il serait exposé a I'humidité ou a la
pluie.
— La ou il serait exposé a la poussiére ou a
la saleté.
Si la voiture est garée en pein soleil, et s'il y a
forte augmentation de la température a
l'intérieur, laisser refroidir l'appareil avant de
l'utiliser.
Lors d'une installation verticale de l'appareil,
veiller a ce que les ailettes des dissipateurs
thermiques soient verticales par rapport au
plancher.
Pas de cette De cette
maniére maniére
Lorsque l'appareil est installé horizontalement,
s'assurer de ne pas recouvrir les ailettes de
refroidissement avec le tapis de sol ou autre.
Des interférences risquent de se produire si
(‘autoradio est installé trop prés de cet
appareil. Séparer autant que possible
l'‘amplificateur de l'autoradio.
Si le lecteur de cassette ou le tuner ne sont
pas alimentés, vérifier tout d'abord les
connexions.
Cet amplificateur de puissance est doté d’un
circuit* destiné a protéger les transistors et les
haut-parleurs en cas de défaillance. Ne pas
essayer de tester l'efficacité de ce circuit de
protection en recouvrant les dissipateurs
thermiques ou en effectuant volontairement
des connexions inadéquates.
Pour
toute
question
ou
probleme
qui
ne
serait
Pas
traite
dans
ce
manuel.
consulter
le
concessionnaire
Sony
le
plus
proche.
Remplacement du fusible
Si le fusible saute, vérifier les connexions
d'alimentation et remplacer le fusible. S'il saute
de nouveau aprés son remplacement, il y a
peut-étre un mauvais fonctionnement interne.
Dans ce cas. consulter le concessionnaire Sony
le plus proche.
Avertissement
Utiliser un fusible avec |'ampérage spécifié pour
chaque cordon.
L'utilisation d'un fusible d'un ampérage
supérieur peut causer un endommagement
sérieux.
* Circuit de protection
Cet amplificateur est équipé d'un circuit de protection
qui entre en service dans les cas suivants:
¢ Surchauffe de l'appareil
¢ Production d'un courant continu.
¢ Court-circuit aux bornes des haut-parleurs
Une entrée en service du circuit de protection
déclenche I'allumage du témoin rouge et une perte
brusque du son aux haut-parleurs. Dans ce cas,
couper l'alimentation de !'appareil raccordé et retirer Ja
cassette ou le disque compact avant d'examiner la
cause de la défaillance. Si |'amplificateur est
surchauffé, attendre que l'appareil refroidisse.
PROTECTOR
Témoin (rouge)

Installation
Avant Il’installation
«
Bien
choisir
!emplacement
pour
que
l'appareil
ne
géne
pas
les
mouvements
normaux
du
conducteut
et
quill
ne
soit
pas
exposé
au
soleil
ou
a
l'air
du
chauffage.
Ne
pas
l'installer
sous
le
tapis
du
plancher
ou
la
dissipation
thermique
ne
pourrait
pas
se
faire
correctement.
Installation dans le coffre
Préparer
une
plaquette
de
montage
adéquate
pour
une
installation
sire
de
l'appareil.
Repérer les emplacement pour les quatre trous des boulons sur la plaque
de montage en utilisant le gabarit (imprimé sur le carton) puis percer les
trous (3 mm de diamétre)
Gabarit
3 Fixer la plaque dans le coffre.

Branchements
Precautions
e Avant d'effectuer les connexions, debrancher
fa borne de terre de la batterie pour eviter les
courts- circuits.
Ne raccorder le fil rouge d'entree
d'alimentation qu'aprés avoir connecté tous
les autres fils.
Raccorder solidement le fil de masse de
l'appareil a une partie métallique de la
voiture, car une connexion relachée peut
entrainer des défaillances de
VPamplificateur.
Utiliser des haut-parleurs d'une puissance
adéquate. Si on utilise des haut-parleurs a
petite capacité, ils seront endommagés.
Ne pas raccorder la borne © d'un haut-parleur
sur la carrosserie de la voiture; de méme, ne
pas établir un contact entre la borne © du
haut-parleur droit et celle du haut-parleur
gauche.
Si la voiture est équipée d'un systeéme
calculateur pour la navigation ou autres
fonctions, s‘assurer de ne pas débrancher le
fil de mise a la masse de la batterie de la
voiture. Si ce fil était débranché, la mémoire
du calculateur serait effacée. Pour éviter les
courts-circuits lors des branchements,
essayer de brancher le fil d'entrée
d'alimentation +12 volts uniquement aprés
que tous les autres fils ont été branchés.
Raccorder les bornes de la manieére illustrée
ci-dessous.
fa partie denudee du cordon autour de
1 Desserrer la vis sur la borne et enrouler
la vis
s'assurant que le cordon ne peut pas
2 Resserrer ia vis avec un tournevis en
sortir.

Branchements
Branchement d’un system
Armeére
Avant
Stereo de voiture
e a quatre haut-parleurs
Fil de commande
a distance
Sélecteur de canal (4 ch)
Haut-parleurs
arriére
ER OUT
@——A-—-0 (2ch)o —_c——o
@AO ©BO(3ch}o—c—O
OAD SB@(AcH)OCO O-D-©
SPEAKER O|
$ >
I
i)
Fusible
(au moins 30 A)
Haut-parleurs
avant
& un point métallique
de la voiture
Batterie de voiture de 12 V
Remarques sur le branchement pour quatre
ou trois haut-parleurs
¢ Mettre le sélecteur de canal sur 4 ch pour un
branchement avec 4 haut-parleurs et sur 3 ch pour
un branchement sur 3 haut-parleurs.
que les prises d’entrée A, B, C et connecter ies
cordons de haut-parleurs aux bornes marquées
®-A-© O-B-@ (4 ch) 9-C_—O
comme montré ci-dessus.
stéréo de voiture ala borne REMOTE.
moins 30 amperes, monté dessus.
Pour le branchement sur trois haut-parieurs, n'utiliser
Vous pouvez également réaliser une
connexion a quatre haut-parleurs avec deux
entrées de canal
Utiliser les prises d'entrée A et C et régier sélecteur de
canal sur 4 ch. En résultat, "entrée aux prises A est
sortie aux prises A et B, et l'entrée aux prises C est
sortie aux prises C et D.
Bien brancher le fil de commande a distance de la
Utiliser le cordon d'alimentation avec un fusible, d'au

Branchement d’un systeme a trois haut-parleurs
Sortie avant
Stéreo de voiture
Fil de commande
a distance
SPEAKER OUT
@—A—© (2ch)6—c-——_0
®AO 08-0(3ch}o—c-—O 30A
GAD CBO(ACH)OCS ODO
Sélecteur de canal (3 ch)
ny aD
Haut-parleurs
E
arriére
if
a
un
point
métallique
de la voiture
OO
Fusible (au moins 30 A)
°
OAc!
Batterie de voiture de 12 V

Branchement d’un systeme a deux haut-parleurs
Filde commande a4 distance
Stereo de voiture
SPEAKER OUT
WPUT @——A——-0(2ch}6—_c—©
AO O8O(3ch)\o—c-—e 30A
OAD OBG(Ach)OCO ODO
Len]
aun point
métallique de la
voiture
Fusible
Haut-parleurs (au moins 30 A)
arriére
Batterie de voiture de 12 V
Remarques sur le branchement pour deux haut-
parleurs
¢ Mettre le sélecteur de canal sur 2 ch.
« Nutiliser que les prises d'entrée A, C et connecter
les cordons de haut-parleurs aux bornes marquées
®— A-—-9O (2 ch) ®— C—O comme montré ci-
dessus.
« Bien brancher le fil de commande a distance de la
stéréo de voiture a la borne REMOTE.
e Utiliser le cordon d'alimentation avec un fusible. d'au
moins 30 ampéres, monte dessus.
®

Commande
de
réglage
de
niveau
Grace a cette commande, il est possible de
taire
varier
le
niveau
d’entrée.
S'en
servir
pour
ajuster le niveau sonore d'entrée quand on
utilise
comme
source
un
équipement
d'autres
fabricants.
S'assurer
de
régler
cette
commande
sur
SONY
STD
si
l'appareil
est
connecte
a
un
auto-stéréo
Sony.
On
la
placera
sur
0.1
V
quand
le
niveau
d'entrée
de
l'autoradio-cassette
ou
du
lecteur
de
disque
compact
semble
trop
faible.
SONY STD
O,..

Spécifications
SPECIFICATIONS DE PUISSANCE AUDIO
SORTIE DE PUISSANCE ET DISTORSION HARMONIQUE
TOTALE: 30 watts minimum par canal de puissance continue sous
charge de 4 ohms, les deux canaux entrainés, de 20 a 20 000 Hz,
avec pas plus de 0.08% de distorsion harmonique selon les normes
du Comite ad hoc sur les auto-stéréo.
Autres spécifications
Systeme d'alimentation
Circuit d’alimentation par impulsions
Entrée Entrée auto-stéréo (prise coaxiale
phono}
Sorties Sorties de haut-parleur
Impédance de haut-parleur
2a8ohms
Puissance de sortie maximum
4ch: 55 watts x 4 sur 4 ohms
3 ch: 55 watts x 2 + 120 watts sur 4
ohms
2ch: 120 watts x 2 sur 4 ohms
Réponse en fréquence
8 Hz a 100 kHz *8 dB (4 ohms)
Distorsion harmonique
0,005%
Gamme de réglage de niveau d’entrée
01a2V
Sony Corporation Printed in Japan
Alimentation Batterie de voiture de 12 V cc
(masse négative)
Consommation électrique
28 A(a la sortie moyenne)
Courant d'entrée
5mA
Dimensions — Env. 310 » 55 x 200 mm (I/h/p)
(7'/2 x 2'/a x 7°/s pouces)
Poids Env. 3,5 kg (7 liv. 11 onces)
Accessoires fournis
Matériel de montage (1 jeu)
La conception et les spécifications peuvent étre
modifiées sans préavis.
