Sony BKMA-520SS User manual

SUPER MOTION INPUT BOARD
BKMA-520SS
OPERATION MANUAL [Japanese/English]
1st Edition
Serial No. 1001 and Higher
電気製品は、安全のための注意事項を守らないと、火災
や人身事故になることがあります。
このオペレーションマニュアルには、事故を防ぐための重要な注意事項と製
品の取り扱いかたを示してあります。このオペレーションマニュアルをよく
お読みのうえ、製品を安全にお使いください。お読みになったあとは、いつ
でも見られるところに必ず保管してください。
•ご使用にあたっては、マルチアクセスビデオディスクレコーダーMAV-555に付属のオペ
レーションマニュアルの「安全のために」をよくお読みください。
•本機を誤って装着すると、火災・感電やその他の事故により、けがをしたり周辺の物品
に損害を与えたりすることがあります。危険を避けるため、装着はサービストレーニングを
受けた技術者にご依頼ください。
本機を装着する技術者へ
装着のしかたは、付属の「インストレーションマニュアル」をご覧ください。
警告

1
（J）
BKMA-520SSの概要
BKMA-520SSは、マルチアクセスビデオディスクレコーダーMAV-555専用のオプションボー
ドです。本ボードをMAV-555に搭載することにより、次のような機能を提供します。
BKMA-520SSの特長
Super Slow記録とSuper Slow再生の同時オペレーションが可能
本ボードをMAV-555に搭載することにより、全体として1SuperSlowInput+1Outputの
コンフィギュレーションで利用することが可能となります。これにより、例えばスポーツライブ
中継において、SuperSlowカメラの入力を記録しながら、OutputポートからのSuperSlow
再生が可能となります。
Super Slowと3入力／1出力の切り替えが可能
本ボードをMAV-555に搭載してもSuperSlowを使用しないときは、MAV-555で利用モードを
切り換えることによりMAV-555を通常の3入力*／1出力の構成で使用することができます。
*•アナログ入力が可能なポートはR1およびR2の2つです。
•R3をMAV-555の外部同期として使用することはできません。
•R3の入力LTCはMAV-555のSystemTCが設定されます。

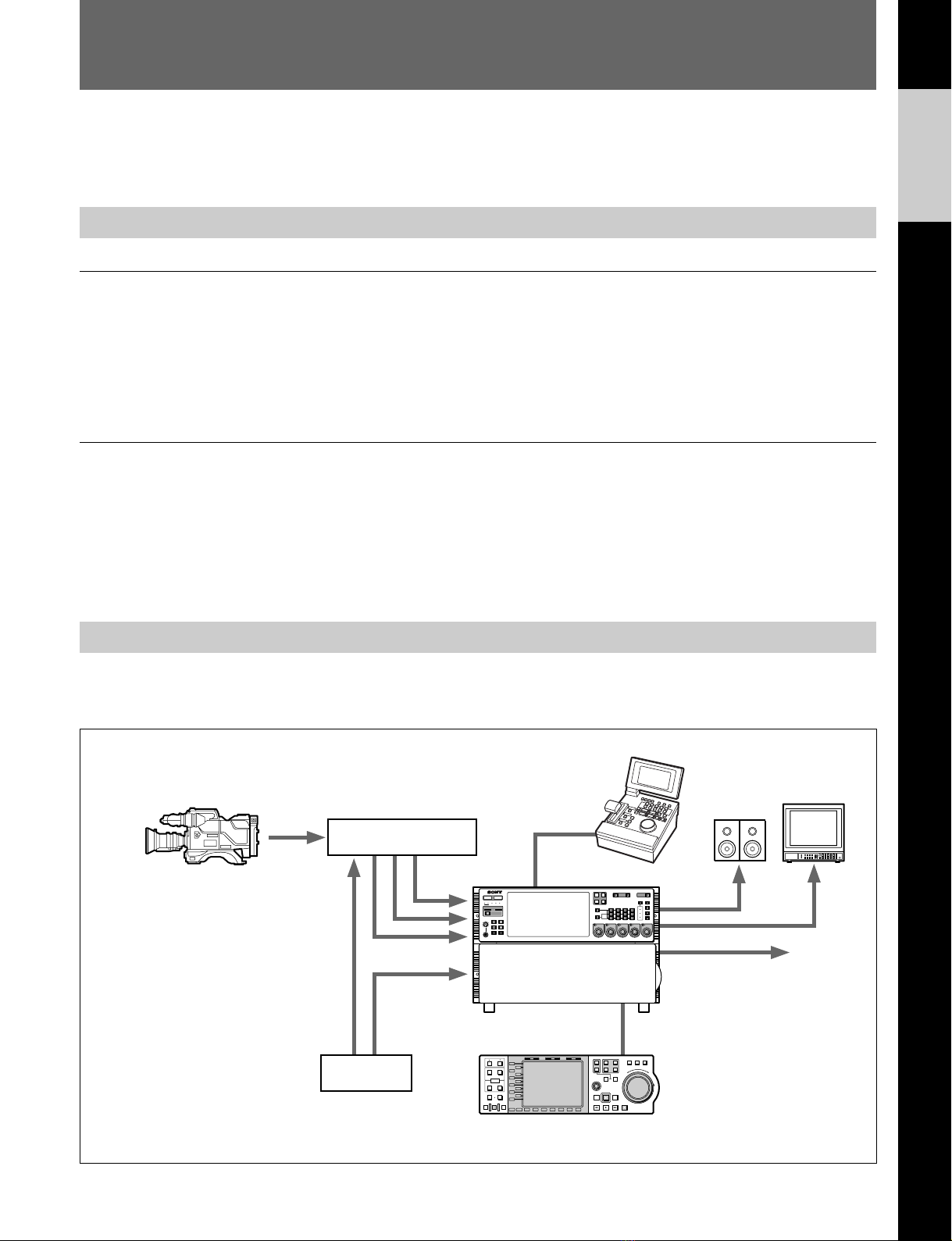

システム構成例
以下は、本ボードを搭載したMAV-555にSonySuperMotionカメラを接続し、スロー記録
／スロー再生を行う場合のシステム構成例です。
DTR-3000
コントロールパネル
CONTROLPANEL PANELSELECT CHARACTER
REARFRONT 1 2 3
NONE OFF ON80TH
SETUP
SELECT
COMPOSITE SDI
VIDEO
INPUT
REMOTE
R1
PORTSELECT
R2/
P3
P1
P2
INPUT SDI
AES/EBU
ANALOG
CH1
CH1
PRESET
AUDIOINPUT / MONITOR SELECT
CH2 CH3 CH4
MONITOR L
R
METER
PANEL
525
REMOTE
MENU
LOCAL
CONTROL
PANEL
625 SETUPBANK
TOTAL/
REMAIN
PROCESS
CONTROL VIDEO
CHROMA
SETUP/BLACK
CHROMA/PHASE
PHONES
123
SYSTEM HDD
HELP
FULL/
TIME
TC/UB TC TYPE
MENU
10
SET
0
CH2
PRESET
CH3
PRESET
CH4
PRESET
VIDEO/MENU
PRESET
モニター
RS-422
SDI/Composite output
monitor output
SDI x 3
Ref
Ref
MAV-555
Sonyスーパーモーションカメラシステム
BVP-9500WS + CA950
カメラコントロールユニット
CCU-900 + BKP-9330
信号発生器
(Reference)
IN OUT
PBEE PB
L1
L2
L3
L4
L5
L6
L7
L8
L9
L10
L11
B1 B2 B3 B4 B5 B6 B7
MODE SHIFT
IN
DMCEDIT
PREVIEW
AUTOEDIT REVIEW
MEMORY
DELETE
OUT
TRIM
AUDIO
ENTRY
HOLD RESET TC/UB TCTYPE
1
2
EXT
R1
R2/
P3
PORTSELECT
P1
P2
SHUTTLE
MULTI
CONTROL
PLAYER
PREROLL EDIT
REW PLAY F.FWD STOP
REC
RECORDER
JOG VAR
R
E
V
E
R
S
E
F
O
R
W
A
R
D
日
本
語

2
（J）
準備
MAV-555の設定について
本ボードの提供する機能を利用するためには、MAV-555上で以下の設定が必要となります。
利用モードの切り替え
SuperSlow記録機能を利用するか、MAV-555を3入力／1出力で使用するかに応じて、
MAV-555の基本メニュー041「SS/SDSELECT」を切り換えます。
1MAV-555の基本メニュー040「OPTIONBOARD」を「BKMA-520SS」に設定し、
再起動します。
2MAV-555の基本メニュー041「SS/SDSELECT」を、希望のモードに設定します。
SuperSlow記録機能を利用する場合は「SS」（SonySuperMotionモード）に設定し
てください。
MAV-555を3入力／1出力で使用する場合は「SD」（Standard入力モード）に設定し
てください。
3MAV-555を再起動します。
再起動後、手順2で行った設定が有効となります。
NOTE
手順1で再起動した直後は、基本メニュー041「SS/SDSELECT」の設定は「SS」となり
ます。このため、 手順1の操作を行った後、すぐにSuperSlow記録機能を利用する場
合は、手順2〜3の操作は不要です。
◆ 基本メニューの設定方法について詳しくは、MAV-555オペレーションマニュアルの「3-4-2 基本メ
ニューの操作」をご覧ください。
MAV-555のオペレーションモードについて
本ボードを搭載したMAV-555では、利用する機能に応じて以下のオペレーションモードが
利用可能です。
•SuperSlow記録機能利用時 ：パネルモードまたはDTR＋パネルモード
•3入力／1出力で使用するとき ：パネルモード
◆ MAV-555のオペレーションモードについて詳しくは、MAV-555オペレーションマニュアルの「3-1オ
ペレーションモードの概要」をご覧ください。

3
（J）

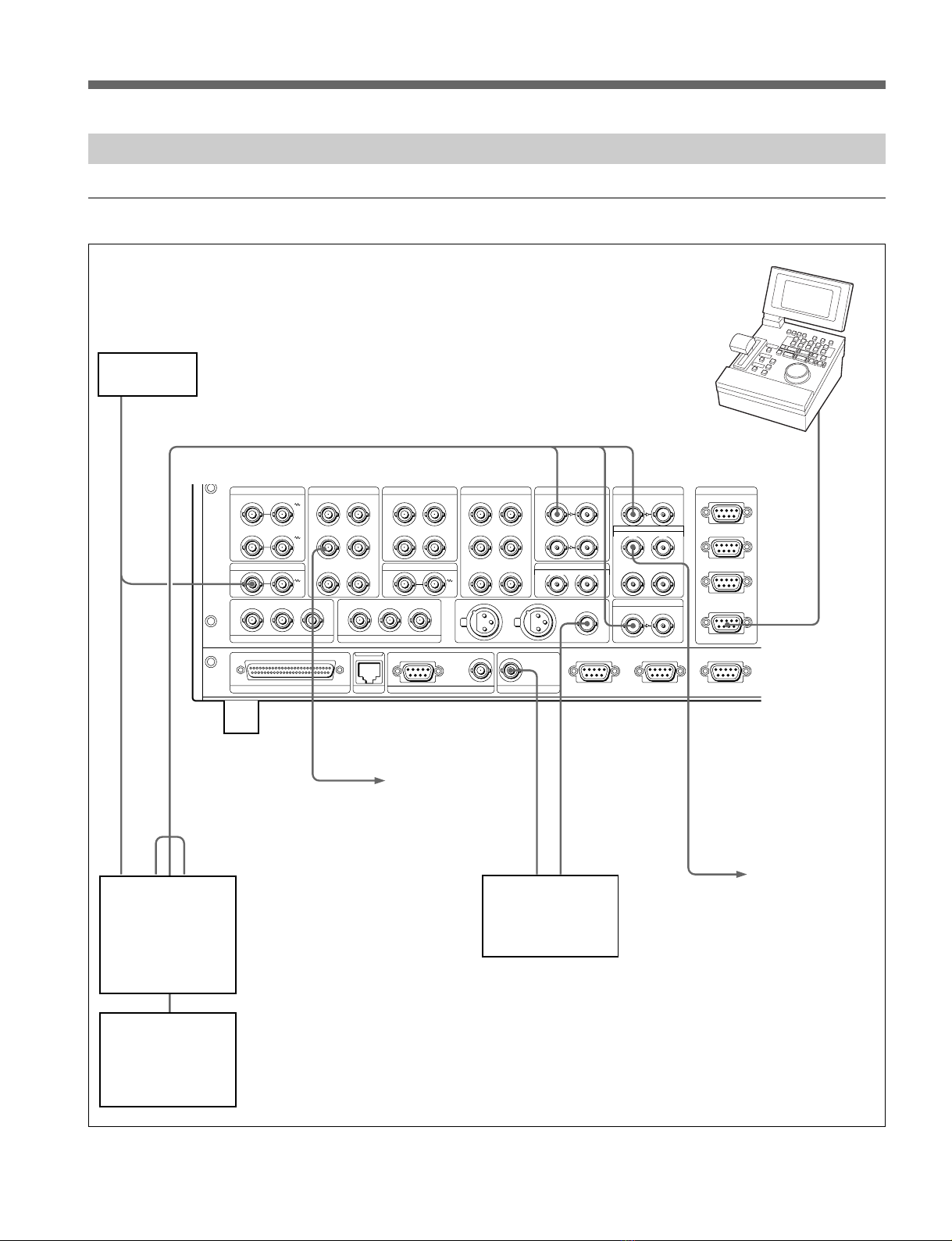

外部機器との接続

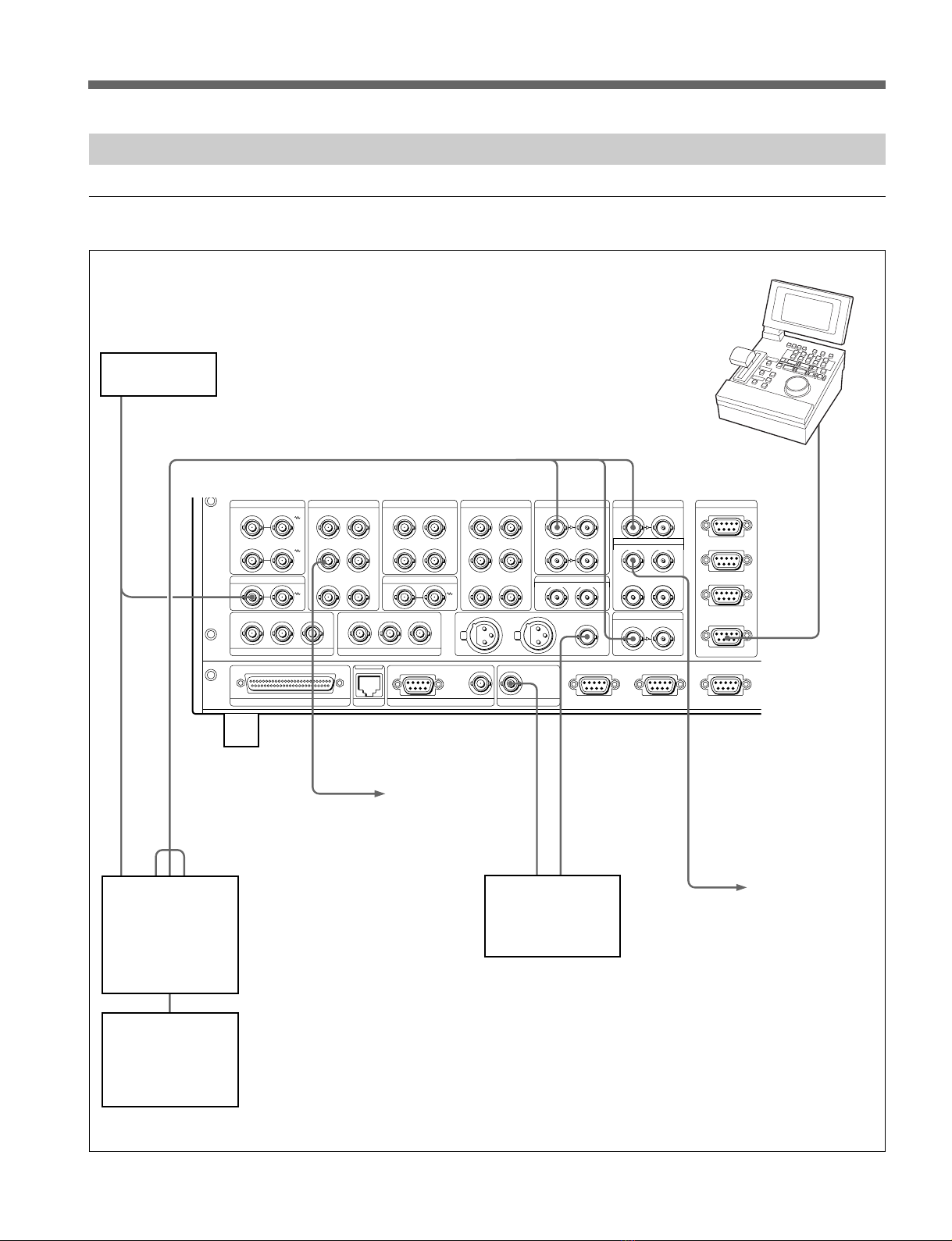

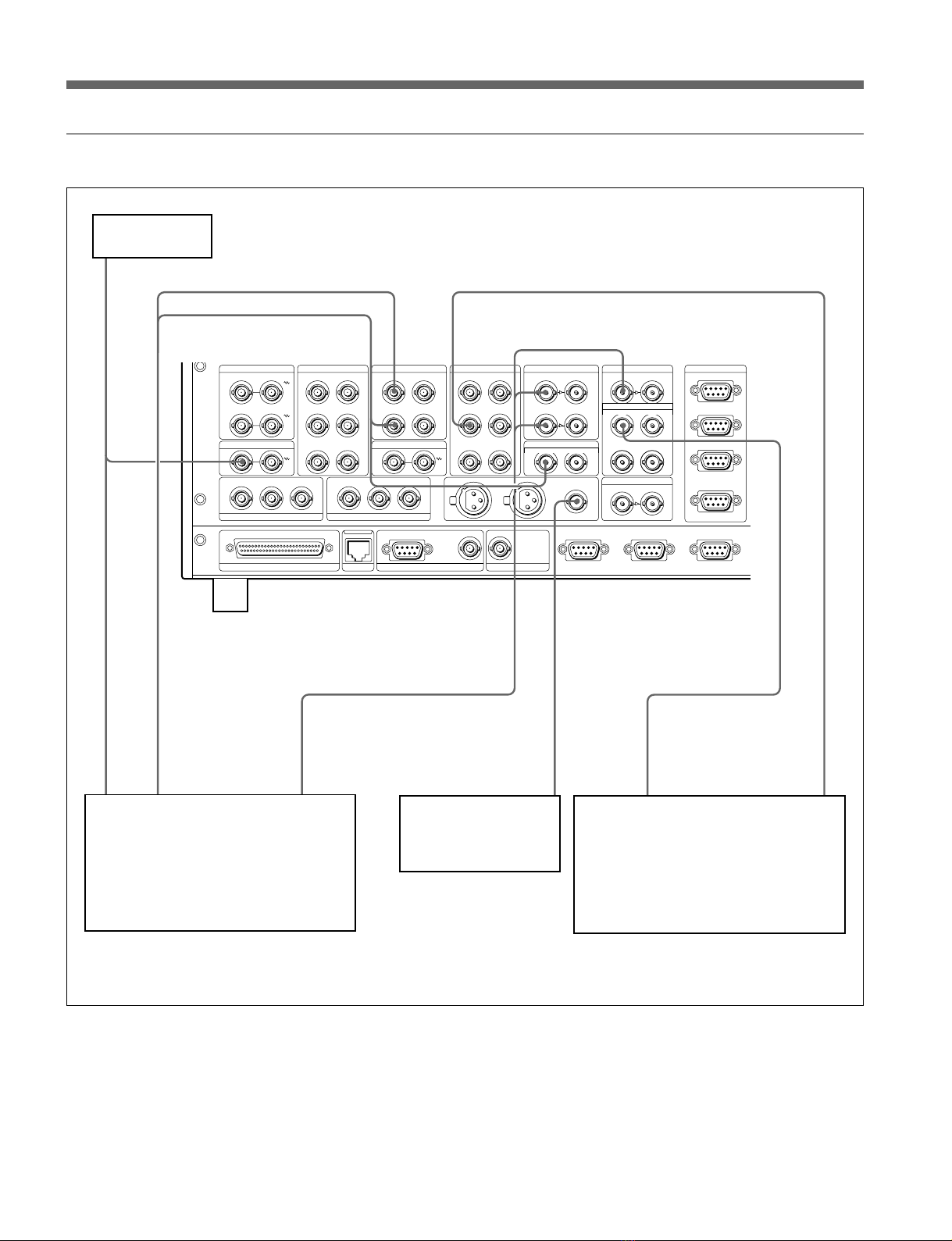

Sony Super Motionモード利用時の接続
VIDEO IN (COMPOSITE)
IN ——— R1 ——— OUT
IN ——— R2 ——— OUT
R1 R2 SYSTEM
REFERENCE
IN OUT
VIDEO OUT (COMPOSITE)
A ——— P1 ——— B
A ——— P2 ——— B
TIME CODE IN
A ——— P3 ——— B
AUDIO IN (AES/EBU)
CH1/2 —— R2 —— CH3/4
VS BUS
IN OUT
REMOTE PARALLELL I/O (50P) ETHER CONTROL PANEL MONITOR OUT
P1 P2 P3
TIME CODE OUT
SERIAL V/A IN
SERIAL V/A
(SUPER)
ANALOG
COMPOSITE
(SUPER)
—— R2 ——
AUDIO OUT (AES/EBU)
CH1/2 —— P1 —— CH3/4
CH1/2 —— P2 —— CH3/4
CH1/2 —— P3 —— CH3/4
REMOTE
A —— P3 —— B IN3(R2/P3)
IN4(P2)
IN/OUT1(VTR) IN/OUT2(VTR) SPARE
—— SS-C ——
SERIAL V/A OUT
A —— P2 —— B
CH1/2 — R3 — CH3/4
SERIAL V/A IN
—— R3/SS-B ——
AUDIO IN (AES/EBU)
CH1/2 — R1/SS — CH3/4
SERIAL V/A IN
—— R1/SS-A —— IN1(R1/SS)
IN2(R3)
*1 DTR＋パネルモードの場合のみ
*2 D/Aコンバーター基板（BKMA-512）の装着が必要です。
*3 R1ポートを選択した場合はSS-Aの信号がモニターできます。
ビデオモニター
BVM シリーズ
など
デジタルVTR
ビデオサーバー
ビデオモニター
など
DTR-3000
信号発生器
REF
IN
B.B.
カメラコントロール
ユニット
CCU-900
＋BKP-9330
など
ビデオカメラ
BVP-9500WS
＋CA950
など
アナログVTR
*1
*2 MAV-555
*3

4
（J）
準備

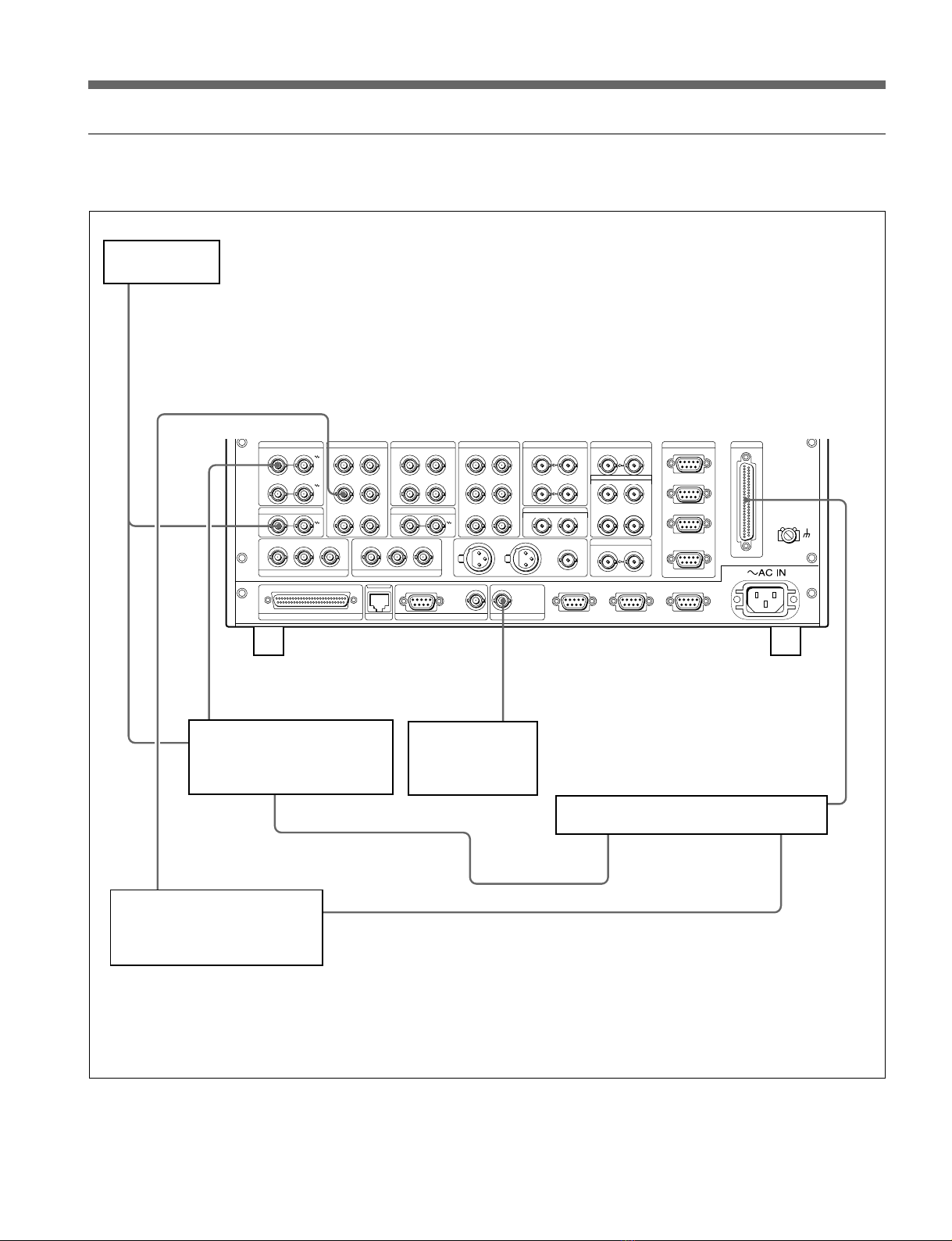

3入力／1出力で使用するときの接続例（デジタル）
VIDEO IN (COMPOSITE)
IN ——— R1 ——— OUT
IN ——— R2 ——— OUT
R1 R2 SYSTEM
REFERENCE
IN OUT
VIDEO OUT (COMPOSITE)
A ——— P1 ——— B
A ——— P2 ——— B
TIME CODE IN
A ——— P3 ——— B
AUDIO IN (AES/EBU)
CH1/2 —— R2 —— CH3/4
VS BUS
IN OUT
REMOTE PARALLELL I/O (50P) ETHER CONTROL PANEL MONITOR OUT
P1 P2 P3
TIME CODE OUT
SERIAL V/A IN
SERIAL V/A
(SUPER)
ANALOG
COMPOSITE
(SUPER)
—— R2 ——
AUDIO OUT (AES/EBU)
CH1/2 —— P1 —— CH3/4
CH1/2 —— P2 —— CH3/4
CH1/2 —— P3 —— CH3/4
REMOTE
A —— P3 —— B IN3(R2/P3)
IN4(P2)
IN/OUT1(VTR) IN/OUT2(VTR) SPARE
—— SS-C ——
SERIAL V/A OUT
A —— P2 —— B
CH1/2 — R3 — CH3/4
SERIAL V/A IN
—— R3/SS-B ——
AUDIO IN (AES/EBU)
CH1/2 — R1/SS — CH3/4
SERIAL V/A IN
—— R1/SS-A —— IN1(R1/SS)
IN2(R3)
MAV-555
B.B.
AUDIO OUT
（AES/EBU使用時） SDI OUT SDI IN AUDIO IN
（AES/EBU使用時）
デジタルVTR
デジタルベータカムVTR シリーズ
ベータカムSX VTR シリーズ
D1 VTR シリーズ など
デジタルVTR
デジタルベータカムVTR シリーズ
ベータカムSX VTR シリーズ
D1 VTR シリーズ など
ビデオモニター
BVM シリーズ
など
REF
IN
信号発生器

5
（J）

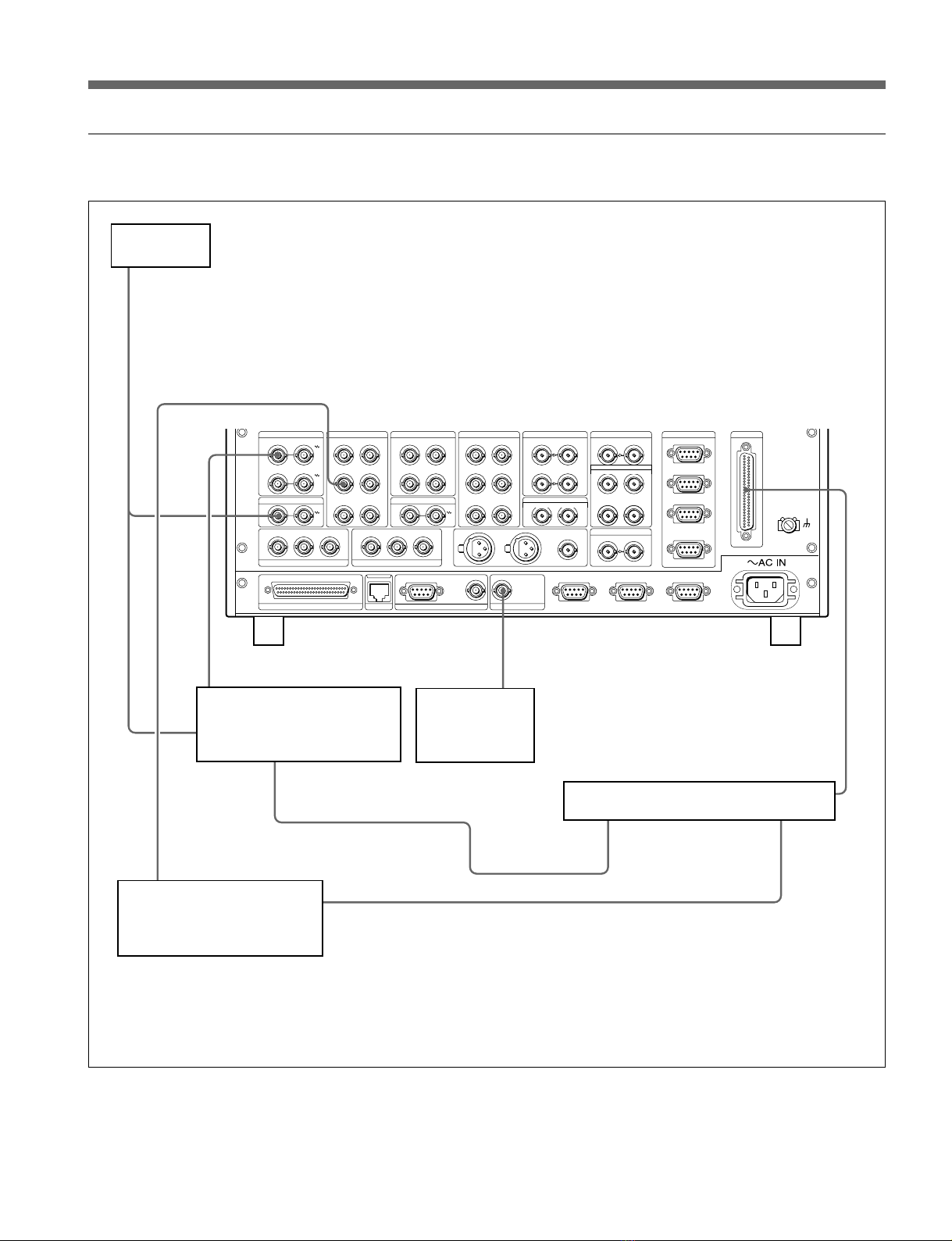

3入力／1出力で使用するときの接続例（アナログ）
アナログ入力が可能なポートは R 1 と R 2 で す 。
VIDEO IN (COMPOSITE)
IN ——— R1 ——— OUT
IN ——— R2 ——— OUT
R1 R2 SYSTEM
REFERENCE
IN OUT
VIDEO OUT (COMPOSITE)
A ——— P1 ——— B
A ——— P2 ——— B
TIME CODE IN
A ——— P3 ——— B
AUDIO IN (AES/EBU)
CH1/2 —— R2 —— CH3/4
VS BUS
IN OUT
REMOTE PARALLELL I/O (50P) ETHER CONTROL PANEL MONITOR OUT
P1 P2 P3
TIME CODE OUT
SERIAL V/A IN
SERIAL V/A
(SUPER)
ANALOG
COMPOSITE
(SUPER)
—— R2 ——
AUDIO OUT (AES/EBU)
CH1/2 —— P1 —— CH3/4
CH1/2 —— P2 —— CH3/4
CH1/2 —— P3 —— CH3/4
REMOTE AUDIO I/F
A —— P3 —— B IN3(R2/P3)
IN4(P2)
IN/OUT1(VTR) IN/OUT2(VTR) SPARE
—— SS-C ——
SERIAL V/A OUT
A —— P2 —— B
CH1/2 — R3 — CH3/4
SERIAL V/A IN
—— R3/SS-B ——
AUDIO IN (AES/EBU)
CH1/2 — R1/SS — CH3/4
SERIAL V/A IN
—— R1/SS-A —— IN1(R1/SS)
IN2(R3)
*1 A/Dコンバーター基板（BKMA-511）の装着が必要です。
*2 アナログオーディオ拡張ユニット（BKMA-570）の接続が必要です。
*3 D/Aコンバーター基板（BKMA-512）の装着が必要です。
MAV-555
B.B.
*1
*3
アナログVTR
ベータカムSP VTR シリーズ
など
COMPOSITE VIDEO OUT
ANALOG AUDIO OUT
ビデオモニター
BVM シリーズ
など
REF
IN
BKMA-570
IN OUT
*2
*1
アナログVTR
ベータカムSP VTR シリーズ
など
COMPOSITE
VIDEO IN
ANALOG AUDIO IN *3
信号発生器

6
（J）
操作について
ここでは、本ボードをMAV-555に搭載して利用する際に特有の操作について説明します。
◆ MAV-555の各種操作および設定について詳しくは、MAV-555オペレーションマニュアルをご覧くだ
さい。
設定対象の記録ポートを選択するには
設定を行いたい記録ポートの選択方法は、BKMA-520SSの利用モード（2ページ参照）に応
じて以下のとおりです。
Sony Super Motionモードの場合
PORTSELECTボタンのR1ボタンを押して、R1ボタンを点灯状態にします。
3入力／1出力で使用する場合
設定を行いたい記録ポートに 応じ て、PORTSELECTボタンのR1ボタン、R2 ボタンまたは
P1/R3ボタンを押し、対応するボタンを点灯状態にします。
再生ポートを選択するには
再生ポートを選択したい場合は、PORTSELECTボタンのP2ボタンを押して、P2ボタンを点
灯状態にしてください。
◆ BKMA-520SSの利用モードがSonySuperMotionモードと3入力／1出力モードのどちらの場合で
も操作は同じです。

7
（J）
仕様
一般
外形寸法 284×6.6mm×222.6mm(SS-93基板)
284×16.2mm×222.6mm(DPR-164A基板,APR-54A基板)
質量 0.7kg(SS-93)/0.9kg(DPR-164A基板,APR-54A基板)
使用温度 5℃〜40℃
MAV-555に搭載したときの操作系（Super Motion利用時）
記録／再生時間 9Gバイト使用時：
最大約1時間30分（ビットレート：30Mbpsオーディオ16ビット
／サンプル時）
（40Mbps時：約1時間10分、50Mbps時：約1時間）
18Gバイト使用時：
最大約3時間（ビットレート：30Mbpsオーディオ16ビット／サ
ンプル時）
（40Mbps時：約2時間20分、50Mbps時：約2時間）
サーチ速度
シャトルモード時 静止画±10倍速（工場出荷時、メニュー設定にて最大約160
倍速）
ジョグ／バリアブルモード時 −1/3〜＋1/3倍速
CueUp時間 最小0.5秒
最短時差送出 60フレーム
◆ 3入力／1出力で使用する場合の仕様は、MAV-555に付属のオペレーションマニュアルを参照して
ください。
デジタルビデオ系（Super Motion利用時）
コーデック
コンプレッション MPEG-24:2:2Profile@MainLevel準拠GOPN=1
ビットレート 50Mbps/40Mbps/30Mbpsから選択可能
エンコーディングサンプル Y:720/line
B-Y/R-Y:360/line
エンコーディングライン 525:1-3,10-265,273-525
625:7-310,320-623
デジタルビデオ信号形式
サンプリング周波数 Y:13.5MHz
R-Y/B-Y:6.75MHz
量子化特性 8ビット/サンプル
デジタル入力〜デジタル出力
周波数帯域幅 Y:0.5〜5.75MHz+0.5/-0.75dB
R-Y/B-Y:0.5〜2.75MHz+0.5/-0.75dB
◆ 3入力／1出力で使用する場合の仕様は、MAV-555に付属のオペレーションマニュアルを参照して
ください。

8
（J）
デジタルオーディオ系（Super Motion利用時）
デジタルオーディオ（CH-1〜CH-4）信号形式
サンプリング周波数 AES/EBU:48kHz（映像同期）
量子化特性 20ビット/サンプル、16ビット/サンプル選択可能
ワウフラッター 測定限界以下
ヘッドルーム 20dB（または18dB、16dB選択可能）
オーディオは、1フレーム（実時間）の音が 3フレームの間繰り返して記録されます。したがっ
て、再生時は音が繰り返し再生されます。
◆ 3入力／1出力で使用する場合の仕様は、MAV-555に付属のオペレーションマニュアルを参照して
ください。
入力端子（Super Motion利用時）
SERIALV/AINPUT BNC（2、アクティブループスルー）
シリアルデジタル（270Mbits/秒）
CCU-900に接続
AUDIOINPUT CH1/2、CH3/4
（AES/EBU） BNC（2）、R1
AES-3id-1995準拠
TIMECODEIN BNC（1）、R1
0.5〜18Vp-p、3.3kΩ、不平衡
◆ 3入力／1出力で使用する場合の仕様は、MAV-555に付属のオペレーションマニュアルを参照して
ください。
付属品
オペレーションマニュアル（1）
インストレーションマニュアル（1）
仕様および外観は、改良のため予告なく変更することがありますが、ご了承ください。
仕様
この説明書は再生紙を使用しています。

9 (E)
BKMA-520SS Overview
The BKMA-520SS is an optional circuit board especially designed for the
MAV-555 Multi-Access Video Recorder. Installing this board in the MAV-
555 provides the following features.
BKMA-520SS Features
Simultaneous Super-Slow Recording and Playback
Installing this board enables the overall configuration of one Super-Slow
input + one output. This capability allows, for example, recording input
from a Super-Slow camera at a live sporting event while obtaining Super-
Slow playback at the output port.
Super-Slow and 3-In/1-Out Modes Selectable
Even if Super-Slow is not used when this board is installed, the MAV-555
can be used in the standard 3-In*/1-Out configuration by selecting the
operating mode on the MAV-555.
* • Analog input is supported at ports R1 and R2.
• Port R3 cannot be synchronized externally from the MAV-555.
• The MAV-555 System TC is set to R3 input LTC.

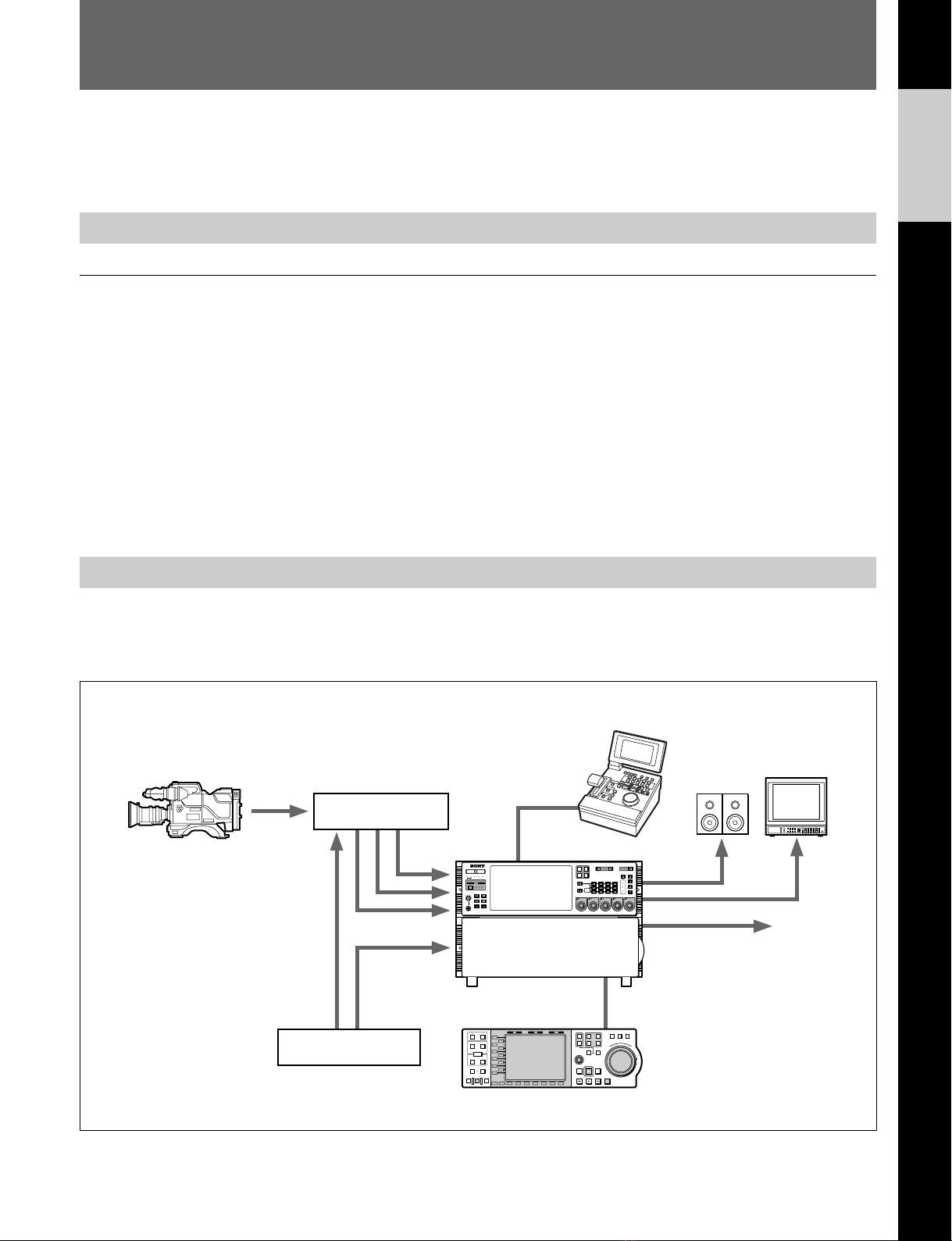

Example System Configuration
The following example system configuration has a Sony Super Motion
camera connected to the MAV-555 with this optional board installed to
provide slow recording and playback.
DTR-3000
Control Panel
CONTROLPANEL PANELSELECT CHARACTER
REARFRONT 1 2 3
NONE OFF ON80TH
SETUP
SELECT

COMPOSITE SDI
VIDEO
INPUT
REMOTE
R1
PORTSELECT
R2/
P3
P1
P2
INPUT SDI
AES/EBU
ANALOG
CH1
CH1
PRESET
AUDIOINPUT / MONITOR SELECT
CH2 CH3 CH4
MONITOR L
R
METER
PANEL
525
REMOTE
MENU
LOCAL
CONTROL
PANEL
625 SETUPBANK
TOTAL/
REMAIN
PROCESS
CONTROL VIDEO
CHROMA
SETUP/BLACK
CHROMA/PHASE
PHONES
123
SYSTEM HDD
HELP
FULL/
TIME
TC/UB TC TYPE
MENU
10
SET
0
CH2
PRESET
CH3
PRESET
CH4
PRESET
VIDEO/MENU
PRESET
Monitor
RS-422
SDI/Composite output
monitor output
SDI x 3
Ref
Ref
MAV-555
Sony Super Motion
Camera system
BVP-9500WS + CA950
Camera Control Unit
CCU-900 + BKP-9330
Signal Generator
(Reference)
IN OUT
PBEE PB
L1
L2
L3
L4
L5
L6
L7
L8
L9
L10
L11
B1 B2 B3 B4 B5 B6 B7
MODE SHIFT
IN
DMCEDIT
PREVIEW
AUTOEDIT REVIEW
MEMORY
DELETE
OUT
TRIM
AUDIO
ENTRY
HOLD RESET TC/UB TCTYPE
1
2
EXT
R1
R2/
P3
PORTSELECT
P1
P2
SHUTTLE
MULTI
CONTROL
PLAYER
PREROLL EDIT
REW PLAY F. FWD STOP
REC
RECORDER
JOG VAR
R
E
V
E
R
S
E
F
O
R
W
A
R
D
English

10 (E)
Preparation
MAV-555 Setup
The following settings are required in the MAV-555 to enable the functions
provided by this board.
Changing the Operating Mode
To use the Super-Slow recording or 3-In/1-Out functions, Basic Menu item
041 (SS/SD SELECT) must be changed in the MAV-555.
1Set MAV-555 Basic Menu item 040 (OPTION BOARD) to "BKMA-
520SS", and restart.
2Set MAV-555 Basic Menu item 041 (SS/SD SELECT) to the desired
mode.
To use the Super-Slow recording function, select SS (Sony Super
Motion mode).
To use the MAV-555 in 3-In/1-Out mode, select SD (Standard input
mode).
3Restart the MAV-555. Restarting enables the setting changed in step 2.
NOTE
Immediately after restarting at step 1, Basic Menu item 041 (SS/SD
SELECT) is set to SS, so that the Super-Slow recording function can be
used immediately, without requiring steps 2 and 3.
Refer to “3-4-2 Basic Menu Operation” in the MAV-555 Operation Manual for
MAV-555 basic menu setting procedures.
About MAV-555 Operating Modes
When this board is installed in the MAV-555, the availability of the
following operating functions depends on the selected operating mode:
•Super-slow recording function: in Timing, Panel or DTR+Panel modes
•3-In/1-Out function: in Panel mode
Refer to “3-1 Operating Mode Overview” in the MAV-555 Operation Manual for
MAV-555 operating mode details.

11 (E)
External Connections
Connections for Sony Super Motion Mode
VIDEO IN (COMPOSITE)
IN ——— R1 ——— OUT
IN ——— R2 ——— OUT
R1 R2 SYSTEM
REFERENCE
IN OUT
VIDEO OUT (COMPOSITE)
A ——— P1 ——— B
A ——— P2 ——— B
TIME CODE IN
A ——— P3 ——— B
AUDIO IN (AES/EBU)
CH1/2 —— R2 —— CH3/4
VS BUS
IN OUT
REMOTE PARALLELL I/O (50P) ETHER CONTROL PANEL MONITOR OUT
P1 P2 P3
TIME CODE OUT
SERIAL V/A IN
SERIAL V/A
(SUPER)
ANALOG
COMPOSITE
(SUPER)
—— R2 ——
AUDIO OUT (AES/EBU)
CH1/2 —— P1 —— CH3/4
CH1/2 —— P2 —— CH3/4
CH1/2 —— P3 —— CH3/4
REMOTE
A —— P3 —— B IN3(R2/P3)
IN4(P2)
IN/OUT1(VTR) IN/OUT2(VTR) SPARE
—— SS-C ——
SERIAL V/A OUT
A —— P2 —— B
CH1/2 — R3 — CH3/4
SERIAL V/A IN
—— R3/SS-B ——
AUDIO IN (AES/EBU)
CH1/2 — R1/SS — CH3/4
SERIAL V/A IN
—— R1/SS-A —— IN1(R1/SS)
IN2(R3)
*1 Only for DTR+Panel mode.
*2 Requires D/A Converter circuit board (BKMA-512) be installed.
*3 When R1 Port is selected, the “SS-A” signal can be monitored.
Analog VTR
Camera Control
Unit
CCU-900
+BKP-9330, etc.
Video Monitor
BVM Series, etc.
Digital VTR
Video Server,Video
Monitor, etc.
Video Camera
BVP-9500WS
+CA950, etc.
MAV-555
DTR-3000
Signal Generator
B.B.
REF
IN
*2
*3
*1

12 (E)
Connection Example for 3-In/1-Out (Digital)
VIDEO IN (COMPOSITE)
IN ——— R1 ——— OUT
IN ——— R2 ——— OUT
R1 R2 SYSTEM
REFERENCE
IN OUT
VIDEO OUT (COMPOSITE)
A ——— P1 ——— B
A ——— P2 ——— B
TIME CODE IN
A ——— P3 ——— B
AUDIO IN (AES/EBU)
CH1/2 —— R2 —— CH3/4
VS BUS
IN OUT
REMOTE PARALLELL I/O (50P) ETHER CONTROL PANEL MONITOR OUT
P1 P2 P3
TIME CODE OUT
SERIAL V/A IN
SERIAL V/A
(SUPER)
ANALOG
COMPOSITE
(SUPER)
—— R2 ——
AUDIO OUT (AES/EBU)
CH1/2 —— P1 —— CH3/4
CH1/2 —— P2 —— CH3/4
CH1/2 —— P3 —— CH3/4
REMOTE
A —— P3 —— B IN3(R2/P3)
IN4(P2)
IN/OUT1(VTR) IN/OUT2(VTR) SPARE
—— SS-C ——
SERIAL V/A OUT
A —— P2 —— B
CH1/2 — R3 — CH3/4
SERIAL V/A IN
—— R3/SS-B ——
AUDIO IN (AES/EBU)
CH1/2 — R1/SS — CH3/4
SERIAL V/A IN
—— R1/SS-A —— IN1(R1/SS)
IN2(R3)
Preparation
MAV-555
B.B.
Audio Out
(using AES/EBU)
REF
IN Audio In
(using AES/EBU)
SDI OUT SDI IN
Digital VTR
Digital Betacam VTR Series
Betacam SX VTR Series
D1 VTR Series, etc.
Video Monitor
BVM Series, etc.
Digital VTR
Digital Betacam VTR Series
Betacam SX VTR Series
D1 VTR Series, etc.
Signal Generator

13 (E)
Connection Example for 3-In/1-Out (Analog)
* Analog input is supported at ports R1 and R2.
VIDEO IN (COMPOSITE)
IN ——— R1 ——— OUT
IN ——— R2 ——— OUT
R1 R2 SYSTEM
REFERENCE
IN OUT
VIDEO OUT (COMPOSITE)
A ——— P1 ——— B
A ——— P2 ——— B
TIME CODE IN
A ——— P3 ——— B
AUDIO IN (AES/EBU)
CH1/2 —— R2 —— CH3/4
VS BUS
IN OUT
REMOTE PARALLELL I/O (50P) ETHER CONTROL PANEL MONITOR OUT
P1 P2 P3
TIME CODE OUT
SERIAL V/A IN
SERIAL V/A
(SUPER)
ANALOG
COMPOSITE
(SUPER)
—— R2 ——
AUDIO OUT (AES/EBU)
CH1/2 —— P1 —— CH3/4
CH1/2 —— P2 —— CH3/4
CH1/2 —— P3 —— CH3/4
REMOTE AUDIO I/F
A —— P3 —— B IN3(R2/P3)
IN4(P2)
IN/OUT1(VTR) IN/OUT2(VTR) SPARE
—— SS-C ——
SERIAL V/A OUT
A —— P2 —— B
CH1/2 — R3 — CH3/4
SERIAL V/A IN
—— R3/SS-B ——
AUDIO IN (AES/EBU)
CH1/2 — R1/SS — CH3/4
SERIAL V/A IN
—— R1/SS-A —— IN1(R1/SS)
IN2(R3)
*1 Requires A/D Converter circuit board (BKMA-511) be installed.
*2 Requires analog audio expansion unit (BKMA-570) be connected.
*3 Requires D/A Converter circuit board (BKMA-512) be installed.
MAV-555
REF
IN
*3
*1 *2
Analog VTR
Betacam SP VTR Series, etc.
Video Monitor
BVM Series, etc.
Analog VTR
Betacam SP VTR Series, etc.
COMPOSITE VIDEO OUT
COMPOSITE VIDEO IN
B.B.
ANALOG AUDIO OUT BKMA-570
ANALOG AUDIO IN
IN OUT
*1
*3
Signal Generator

14 (E)
Operation
The unique functions added to the MAV-555 when using this board are
described below.
Refer to the MAV-555 Operation Manual for details of MAV-555 setup and
operation.
Selecting the Recording Port for Setting
The method of selecting the recording port for setting depends on the
operating mode of the BKMA-520SS, as follows (see page 2):
For Sony Super Motion Mode
Press the R1 PORT SELECT button so that the R1 button is lit.
For 3-In/1-Out Mode
Press the R1, R2 or P1/R3 PORT SELECT button according to the desired
recording port, so that the corresponding button is lit.
Selecting the Playback Port
When a playback port is desired, press the P2 PORT SELECT button so
that the P2 button is lit.
Operation is the same when the BKMA-520SS is operated in either the
Sony Super Motion or 3-In/1-Out mode.

15 (E)
Specifications
General
External size 284 ×6.6 ×222.6 mm (SS-93 boad)
284 ×16.2 ×222.6 mm (DPR-164A boad,
APR-54A boad)
Weight 0.7 kg (SS-93), 0.9 kg (DPR-164A boad,
APR-54A boad)
Operating Temperature 5 to 40 ºC
Operation when installed in MAV-555 (When Using Super Motion)
Record/Playback Time With 9-GB hard drive:
approx. 1hour 30minutes max.
(@30 Mbps, 16-bit audio sampling)
(approx. 1hour 10minutes @40 Mbps, 1hour
@50 Mbps)
With 18-GB hard drive:
approx. 3hour max.
(@30 Mbps, 16-bit audio sampling)
(approx. 2hour 20minutes @40 Mbps, 2hour
@50 Mbps)
Search Speed
Shuttle Mode Time Still picture ±10 times speed (factory default;
can be set to up to approx 160 times speed
through menu settings)
Jog/Variable Mode Time -1/3 to +1/3 times speed
Cue Up Time 0.5 seconds minimum
Minimum Clip Length 60 frames
See the operation manual provided with the MAV-555 for specifications when
using 3 inputs/1output.
Digital Video System (When Using Super Motion)
Codec
Compression MPEG-2 4:4:2 Profile @ Mail Level
Compliant, GOP N=1
Bit Rates 50, 40 and 30 Mbps selectable
Encoding Sampling Y: 720/line
B-Y/R-Y: 360/line
Encoding Lines 525: 1-3, 10-265, 273-525
625: 7-310, 320-623
Digital Video Signal Format
Sampling Frequency Y: 13.5 MHz
R-Y/R-B: 6.75 MHz
Quantization Characteristic 8 bits/sample

16 (E)
Specifications
Digital Input - Digital Output
Bandwidth Y: 0.5 to 5.75 MHz + 0.5/-0.75 dB
R-Y/R-B: 0.5 to 2.75 MHz + 0.5/-0.75 dB
See the operation manual provided with the MAV-555 for specifications when
using 3 inputs/1output.
Digital Audio System (When Using Super Motion)
Digital Audio (CH1 - CH 4) Signal Format
Sampling Frequency AES/EBU: 48 kHz (image synchronized)
Quantization Characteristic Selectable from 20 or 16 bits/sample
Wow & Flutter Below limits of measurement
Headroom 20 dB (or selectable 18 or 16 dB)
Each frame (real-time) sound is recorded repeatedly over three frames, so
during playback, the sound plays repeatedly.
See the operation manual provided with the MAV-555 for specifications when
using 3 inputs/1output.
Input Connectors (When Using Super Motion)
SERIAL V/A INPUT BNC (2, active loop-through)
Serial digital (270 Mbps)
Connects to CCU-900
AUDIO INPUT CH1/2, CH3/4
(AES/EBU) BNC (2), R1
AES-3id-1995 compliant
TIME CODE IN BNC (2), R1
0.5 to 18 Vp-p, 3.3 k , unbalanced
See the operation manual provided with the MAV-555 for specifications when
using 3 inputs/1output.
Accessories
Operation Manual (1)
Installation Manual (1)
Please note that specifications and external appearance may be changed in
the interest of improvement, without notification.
Printedonrecyecledpaper

17 (E)
For the customers in Europe
This product with the CE marking complies with the EMC Directive (89/336/EEC) issued by the
Commission of the European Community.
Compliance with this directive implies conformity to the following European standards:
•EN55103-1: Electromagnetic Interference (Emission)
•EN55103-2: Electromagnetic Susceptibility (Immunity)
This product is intended for use in the following Electromagnetic Environment(s):
E1 (residential), E2 (commercial and light industrial), E3 (urban outdoors) and E4 (controlled EMC
environment, ex. TV studio).
Pour les clients européens
Ce produit portant la marque CE est conforme à la Directive sur la compatibilité électromagnétique
(EMC) (89/336/CEE) émise par la Commission de la Communauté européenne.
La conformité à cette directive implique la conformité aux normes européennes suivantes:
•EN55103-1: Interférences électromagnétiques (émission)
•EN55103-2: Sensibilité électromagnétiques (immunité)
Ce produit est prévu pour être utilisé dans les environnements électromagnétiques suivants:
E1 (résidentiel), E2 (commercial et industrie légère), E3 (urbain extérieur) et E4 (environnement EMC
contrôlé ex. studio de télévision).
Für Kunden in Europa
Dieses Produkt besitzt die CE-Kennzeichnung und erfüllt die EMV-Direktive (89/336/EEC) der EG-
Kommission.
Die Erfüllung dieser Direktive bedeutet Konformität für dir folgenden Europäischen Normen:
•EN55103-1: Elektromagnetische Interferenz (Emission)
•EN55103-2: Elektromagnetische Empfindlichkeit (Immunität)
Dieses Produkt ist für den Einsatz unter folgenden elektromagnetischen Bedingungen ausgelegt:
E1 (Wohnbereich), E2 (kommerzieller und in beschränktem Maße industrieller Bereich), E3
(Stadtbereich im Freien) und E4 (kontrollierter EMV-Bereich, z.B. Fernsehstudio).

Printed in Japan
2000.03.13
2000 Sony Corporation
Sony Corporation
Communication System Solutions Network Company
BKMA-520SS
(WW, 和,英)
0-213-571-01 (1)
