Sony CDX-M770 - Fm/am Compact Disc Player Product guide

L
R
AUDIO OUT
FRONT
AUDIO OUT
REAR
BUS
AUDIO
13 57
24 68
57
468
See “Power Connection diagram” on the reverse side for
details.
Consulte el “Diagrama de conexión de alimentación” en la
cara inversa para obtener información detallada.
Mer information finns under “Strömanslutningsschema” på
motsatta sidan.
Para obter mais informações, consulte “Diagrama de
ligação de corrente” no verso.
∆είτε το “∆ιάγραµµα Σύνδεσησ Tροφοδοσίασ” στην πίσω
πλευρά για λεπτοµέρειεσ.
Для получения подробной информации cм. paздел
“Схема подключения питания” нa обороте.
Supplied with the CD/MD changer
Suministrado con el cambiador de CD/MD
Medföljer CD/MD-växlaren
Fornecido com o permutador de CD/MD
Παρέχεται µε το D/MD changer
рилагается к проигрывателю CD/MD
Sony Corporation © 2001 Printed in Korea
3-230-449-21 (1)
1342
68
1
×2
5 7
3
Cautions
•This unit is designed for negative earth 12 V DC
operation only.
•Do not get the wires under a screw, or caught in
moving parts (e.g. seat railing).
•Before making connections, turn the car ignition off
to avoid short circuits.
•Connect the power connecting cord 8to the unit
and speakers before connecting it to the auxiliary
power connector.
•Run all earth wires to a common earth point.
•Be sure to insulate any loose unconnected wires
with electrical tape for safety.
Notes on the power supply cord (yellow)
•When connecting this unit in combination with
other stereo components, the connected car circuit’s
rating must be higher than the sum of each
component’s fuse.
•When no car circuits are rated high enough, connect
the unit directly to the battery.
Parts list (1)
The numbers in the list are keyed to those in the
instructions.
For the use of release key qs, see the supplied
operating instructions.
Caution
Handle the bracket 1carefully to avoid injuring
your fingers.
Connection example (2)
Notes (2-A)
Be sure to connect the earth cord before connecting
the amplifier.
Tip (2-B- )
For connecting two or more CD/MD changers, the
source selector XA-C30 (optional) is necessary.
Connection diagram (3)
ATo AMP REMOTE IN of an optional power
amplifier
This connection is only for amplifiers. Connecting
any other system may damage the unit.
BTo the interface cable of a car telephone
Warning
If you have a power aerial without a relay box,
connecting this unit with the supplied power
connecting cord 8may damage the aerial.
Notes on the control leads
• The power aerial control lead (blue) supplies +12 V
DC when you turn on the tuner or when you
activate the AF (Alternative Frequency), TA (Traffic
Announcement) function.
• When your car has built-in FM/MW/LW aerial in the
rear/side glass, connect the power aerial control lead
(blue) or the accessory power input lead (red) to the
power terminal of the existing aerial booster. For
details, consult your dealer.
• A power aerial without a relay box cannot be used
with this unit.
Memory hold connection
When the yellow power input lead is connected,
power will always be supplied to the memory circuit
even when the ignition switch is turned off.
Notes on speaker connection
• Before connecting the speakers, turn the unit off.
• Use speakers with an impedance of 4 to 8 ohms, and
with adequate power handling capacities to avoid
its damage.
• Do not connect the speaker terminals to the car
chassis, or connect the terminals of the right
speakers with those of the left speaker.
• Do not connect the earth lead of this unit to the
negative (–) terminal of the speaker.
• Do not attempt to connect the speakers in parallel.
• Connect only passive speakers. Connecting active
speakers (with built-in amplifiers) to the speaker
terminals may damage the unit.
• To avoid a malfunction, do not use the built-in
speaker wires installed in your car if the unit shares
a common negative (–) lead for the right and left
speakers.
• Do not connect the unit’s speaker cords to each
other.
Source selector (not
supplied)
Selector de fuente
(no suministrado)
Väljare för ljudkälla
(medföljer inte)
Selector de fonte
(não fornecido)
Επιλογέασ πηγών
(δεν παρέχεται)
Селектор источника
(не прилагается)
XA-C30
Supplied with XA-C30
Suministrado con el XA-C30
Medföljer XA-C30
Fornecido com o XA-C30
Παρέχεται µε το XA- 30
рилагается к модели
XA-C30
*2
*2
6
from car aerial*1
de la antena del automóvil*1
från bilantenn*1
da antena do automóvel*1
απ την κεραία του
αυτοκινήτου*1
от автомобильной
антенны*1
Fuse (10 A)
Fusible (10A)
Säkring (10A)
Fusível (10A)
Ασφάλεια (10A)
редохранитель
(10 А) 8
AUDIO OUT REAR
BUS AUDIO IN AUDIO OUT
FRONT
REMOTE IN
BUS CONTROL IN
AMP REM
Max. supply current 0.3 A
Corriente máx. de alimentación de 0,3 A
Maximal strömtillförsel 0,3 A
Corrente máxima de 0,3 A
Μέγιστο ρεύµα τροφοδοσίασ 0,3 A
Макс. сила тока 0,3 А
Light blue
Azul celeste
Ljusblå
Azul claro
Γαλάζιο
Cвeтло-голyбой
Blue/white striped
Con raya azul/blanca
Blå/vit-randig
Azul com listras brancas
Με µπλε/άσπρεσ ρίγεσ
С синей/белой полоской
*1Note for the aerial connecting
If your car aerial is an ISO (International Organisation for
Standardisation) type, use the supplied adaptor 6to
connect it. First connect the car aerial to the supplied
adaptor, then connect it to the aerial jack of the master
unit.
*2RCA pin cord (not supplied)
*3CDX-M770 only
*4Auxiliary equipment such as portable DVD player DVP-FX1
(not supplied)
*5supplied with the auxialiry equipment
*6Be sure to match the colour-coded code for audio to the
appropriate jacks from the unit
*7CDX-M670, MDX-M690 only
*8Insert with the cord upwards
*1Nota sobre la conexión de la antena
Si la antena del automóvil es del tipo ISO (International
Organization for Standardization), emplee el adaptador
suministrado 6para conectarla.
En primer lugar, conecte la antena del automóvil al
adaptador suministrado y, a continuación, a la toma de
antena de la unidad principal.
*2Insertar con el cable hacia arriba
*3sólo CDX-M770
*4Equipo opcional auxiliar como un reproductor de DVD
portátil DVP-FX1
*5suministrado con el equipo auxiliar
*6Asegúrese de hacer coincidir el código codificado con
colores para audio con las tomas apropiadas de la unidad.
*7sólo CDX-M670, MDX-M690
*8Cable con clavijas RCA (no suministrado)
*1Angående antennanslutning
Om motorantennen är av ISO-typ (International
Organization for Standardization), använder du
medföljande adapter 6för att ansluta den.
Anslut först motorantennen till medföljande adapter och
därefter till antennuttaget på huvudenheten.
*2Sätt in med kabeln vänd uppåt
*3endast CDX-M770
*4Extra tillvalsutrustning som exempelvis den portabla DVD-
spelaren DVP-FX1
*5levereras med extra utrustning
*6Kontrollera att du matchar den färgkodade koden för ljud
till rätt uttag från enheten.
*7endast CDX-M670, MDX-M690
*8Kabel med RCA-kontakter (medföljer inte)
from the car’s speaker connector
a un conector de altavoces del automóvil
till bilens högtalaranslutning
a um conector de altifalante do automóvel
προσ την υποδοχή σύνδεσησ ηχείων του
αυτοκινήτου
от paзъeмa автомобильного громкоговорителя
from the car’s power connector
a un conector de alimentación auxiliar del automóvil
till bilens yttre strömanslutning
a um conector de alimentação auxiliar do automóvel
προσ την υποδοχή βοηθητικήσ τροφοδοσίασ του
αυτοκινήτου
от вcпомогaтeльного aвтомобильного paзъeмa
питания
A
ATT
B
*8
SUB OUT (MONO)
*2
9*qa*0*qs
Installation/Connections
Instalación/Conexiones
Montering/Anslutning
Instalação/Ligações
Εγκατάσταση/Συνδέσεισ
Установка/Подсоединение
FM/MW/LW
Compact Disc Player
CDX-M770 CDX-M670
FM/MW/LW
Mini Disc Player
MDX-M690
AUX-IN (AUDIO)*6
×2
*supplied with CDX-M770 only
*suministrado con CDX-M770 solamente
*medföljer endast CDX-M770
*5
*4
*
1
Nota referente à ligação da antena
Se a antena do automóvel for uma antena de tipo ISO
(International Organization for Standardization), utilize o
adaptador fornecido 6para fazer a ligação respectiva.
Ligue primeiro a antena do automóvel ao adaptador fornecido e
depois à ficha tipo jack de antena do sistema principal.
*
2
Inserir com o fio virado para cima
*
3
só no CDX-M770
*
4
Equipamento auxiliar opcional, como um leitor DVD portátil,
DVP-FX1
*
5
fornecido com o equipamento auxiliar
*
6
Verifique se respeitou a correspondência do código de cores de
áudio com as tomadas adequadas do aparelho.
*
7
só no CDX-M670, MDX-M690
*
8
Cabo de terminais RCA (não fornecido)
*
1
Σηµείωση σχετικά µε τη σύνδεση της κεραίας
Αν η κεραία του αυτοκινήτου σασ είναι τύπου ISO (εγκεκριµένη
απ το ∆ιεθνή Οργανισµ Τυποποίησησ) χρησιµοποιήστε τον
παρεχµενο προσαρµογέα 6 για να τη συνδέσετε.
Συνδέστε την κεραία του αυτοκινήτου πρώτα στον παρεχµενο
προσαρµογέα και στη συνέχεια στην υποδοχή κεραίασ τησ
κυρίωσ συσκευήσ.
*
2
Εισάγετε µε το καλώδιο προς τα επάνω
*
3
µνο στο CDX-M 0
*
4
Βοηθητικές προαιρετικές συσκευές, πως για παράδειγµα το
φορητ DVD player DVP-FX1
*
5
παρέχεται µε το βοηθητικ εξοπλισµ
*
6
Βεβαιωθείτε τι έχετε ταιριάξει το χρωµατικ κωδικ του ήχου
µε τις κατάλληλες υποδοχές της συσκευής.
*
7
µνο στα CDX-M6 0, MDX-M690
*
8
Καλώδιο βύσµατος RCA (δεν παρέχεται)
*
1
Примечание о подсоединении антенны
Если антенна в Вашем автомобиле относится к типу,
утвержденному ISO (Международной организа ией по
стандартиза ии), используйте для ее подсоединения
переходник 6.
Сначала подсоедините автомобильную антенну к прилагаемому
переходнику, а затем - к антенному гнезду магнитолы.
*
2
Вставляется проводом вверх
*
3
только для модeли CDX-M770
*
4
B помогaтeльноe обоpyдовaниe, нaпpимep, поpтaтивный
DVD-пpоигpывaтeль DVP-FX1
*
5
по тaвляeт я о в помогaтeльным обоpyдовaниeм
*
6
Oбязaтeльно подключaйтe штeкepы к оотвeт твyющим
ayдиогнeздaм того жe цвeтa нa aппapaтe.
*
7
только для модeли CDX-M670, MDX-M690
*
8
Шнур с контактными штырьками RCA (не прилагается)
CDX-M770 is equipped with wireless rotary commander RM-X5S.
El CDX-M770 está equipado con el mando rotativo inalámbrico RM-X5S.
CDX-M770 är utrustad med en trådlös Rotary Commander RM-X5S.
CDX-M770 está equipado com um comando rotativo sem fios RM-X5S.
Το CDX-M770 διαθέτει ασύρµατο περιστροφικ χειριστήριο RM-X5S.
Mодeль CDX-M770 поcтaвляeтcя в комплeктe c бecпpоводн м повоpотн м
диcтaнционн м пepeключaтeлeм RM-X5S.
*3
*7
Yellow
Amarillo
Gul
Amarelo
Κίτρινο
Желтый
Blue
Azul
Blå
Azul
Μπλε
Синий
Orange/White
Naranja/blanco
Orange/vit
Cor de laranja/
branco
Πορτοκαλί/
Λευκ
Оранжевый/
белый
continuous power supply
suministro de alimentación continuo
kontinuerlig strömförsörjning
alimentação de corrente contínua
συνεχήσ τροφοδοσία
непрерывное поступление питания
power aerial control
control de antena motorizada
elektrisk antenn
antena eléctrica
έλεγχοσ ηλεκτρικήσ κεραίασ
антенная электрика
switched illumination power supply
fuente de alimentación de iluminación
conmutada
Switchad strömförsörjning till belysning
fonte de alimentação comutada para
iluminação
διακοπτµενη τροφοδοσία
φωτεινήσ ένδειξησ
включaeмaя подcвeткa
7
8
4
5
6
Red
Rojo
Röd
Vermelho
Κκκινο
Красный
Black
Negro
Svart
Preto
Μαύρο
Черный
switched power supply
suministro de alimentación conmutado
switchad strömförsörjning
alimentação de corrente comutada
διακοπτµενη τροφοδοσία
включaeмоe питание
earth
toma de tierra
jord
Terra
γείωση
земля
Positions 1, 2 and 3 do not have pins.
Las posiciones 1, 2 y 3 no disponen de pines.
Positionerna 1, 2 och 3 saknar stift.
As posições 1, 2 e 6 não têm pinos.
Οι θέσεισ 1 2 και 3 δεν έχουν ακίδεσ.
Пози ии 1, 2 и 3 не имеют контактных штырьков.
1
2
3
4
Speaker, Rear, Right
Altavoz, trasero, derecho
Högtalare, bakre, höger
Altifalante, Parte de trás, Direito
Ηχείο, Πίσω, ∆εξιά
Громкоговоритель, задний, правый
Speaker, Rear, Right
Altavoz, trasero, derecho
Högtalare, bakre, höger
Altifalante, Parte de trás, Direito
Ηχείο, Πίσω, ∆εξιά
Громкоговоритель, задний, правый
Speaker, Front, Right
Altavoz, delantero, derecho
Högtalare, främre, höger
Altifalante, Parte da frente, Direito
Ηχείο, Εµπρσ, ∆εξιά
Громкоговоритель, передний, правый
Speaker, Front, Right
Altavoz, delantero, derecho
Högtalare, främre, höger
Altifalante, Parte da frente, Direito
Ηχείο, Εµπρσ, ∆εξιά
Громкоговоритель, передний, правый
5
6
7
8
Speaker, Front, Left
Altavoz, delantero, izquierdo
Högtalare, främre, vänster
Altifalante, Parte da frente, Esquerdo
Ηχείο, Εµπρσ, Αριστερά
Громкоговоритель, передний, левый
SpeSpeaker, Front, Left
Altavoz, delantero, izquierdo
Högtalare, främre, vänster
Altifalante, Parte da frente, Esquerdo
Ηχείο, Εµπρσ, Αριστερά
Громкоговоритель, передний, левый
Speaker, Rear, Left
Altavoz, trasero, izquierdo
Högtalare, bakre, vänster
Altifalante, Parte de trás, Esquerdo
Ηχείο, Πίσω, Αριστερά
Громкоговоритель, задний, левый
Speaker, Rear, Left
Altavoz, trasero, izquierdo
Högtalare, bakre, vänster
Altifalante, Parte de trás, Esquerdo
Ηχείο, Πίσω, Αριστερά
Громкоговоритель, задний, левый
Purple
Púrpura
Violett
Violeta
Μωβ
Фиолетовый
Negative polarity positions 2, 4, 6, and 8 have striped cords.
Las posiciones de polaridad negativa 2, 4, 6 y 8 tienen cables con raya.
De negativa polpositionerna 2, 4, 6 och 8 har randiga kablar.
As posições 2, 4, 6 e 8 (polaridade negativa) têm cabos às riscas.
Οι θέσεισ αρνητικήσ πολικτητασ 2 4 6 και 8 έχουν ριγέ καλώδια.
Пози ии отри ательной полярности 2, 4, 6 и 8 имеют провода с полосками.
Green
Verde
Grön
Verde
Πράσινο
Зеленый
White
Blanco
Vit
Branco
Λευκ
Белый
Grey
Gris
Grå
Cinzento
Γκρι
Серый
+
–
+
–
+
–
+
–
Precauciones
•Esta unidad ha sido diseñada para alimentarse con
12 V CC, negativo a masa, solamente.
•No coloque los cables debajo de ningún tornillo, ni
los aprisione con partes móviles (p.ej. los raíles del
asiento).
•Antes de realizar las conexiones, desactive el
encendido del automóvil para evitar cortocircuitos.
•Conecte el cable de conexión de alimentación 8a
la unidad y los altavoces antes de conectarlo al
conector de alimentación auxiliar.
•Conecte todos los conductores de puesta a masa
a un punto común.
•Por razones de seguridad, asegúrese de aislar con
cinta eléctrica los cables sueltos que no estén
conectados.
Notas sobre el cable de suministro de
alimentación (amarillo)
•Cuando conecte esta unidad en combinación con
otros componentes estéreo, la capacidad nominal
del circuito conectado del automóvil debe ser
superior a la suma del fusible de cada componente.
•Si no hay circuitos del automóvil con capacidad
nominal suficientemente alta, conecte la unidad
directamente a la batería.
Lista de componentes (1)
Los números de la lista corresponden a los de las
instrucciones.
Con respecto al uso de la llave de liberación qs,
consulte el manual de instrucciones suministrado.
Precauciones
Tenga mucho cuidado al manipular el soporte 1
para evitar posibles lesiones en los dedos.
Conexiones de ejemplo (2)
Notas (2-A)
Asegúrese de conectar primero el cable de puesta a
masa antes de realizar la conexión al amplificador.
Consejo (2-B- )
Si desea conectar dos o más cambiadores, necesitará el
selector de fuente XA-C30 (opcional).
Diagrama de conexiones (3)
AA la entrada AMP REMOTE IN de un amplificador
opcional de potencia
Esta conexión es sólo para amplificadores. Si
conecta cualquier otro sistema puede dañar la
unidad.
BAl cable de interfaz de un teléfono para automóvil
Advertencia
Si dispone de una antena motorizada sin dispositivo
de relé, la conexión de esta unidad con el cable de
conexión de alimentación 8suministrado puede
dañar la antena.
Notas sobre conductores de control
• El cable de control de antena motorizada (azul)
suministra +12 V CC al encender el sintonizador o al
activar la función AF (Frecuencias alternativas), TA
(Anuncios de tráfico).
• Si el automóvil dispone de una antena de FM/MW/
LW incorporada en el cristal trasero/lateral, conecte
el cable de control de antena motorizada (azul) o el
cable de entrada de alimentación auxiliar (rojo) al
terminal de alimentación del amplificador de antena
existente. Para obtener información detallada,
consulte a su proveedor.
• Con esta unidad no podrá utilizarse una antena
motorizada sin caja de relés.
Conexión para protección de la memoria
Si conecta el conductor de entrada de alimentación
amarillo, el circuito de la memoria recibirá siempre
alimentación, incluso aunque ponga la llave de
encendido en la posición de apagado.
Notas sobre la conexión de los altavoces
• Antes de conectar los altavoces, desconecte la
alimentación de la unidad.
• Utilice altavoces con una impedancia de 4 a 8
ohmios, y con la potencia máxima admisible
adecuada, ya que de lo contrario podría dañarlos.
• No conecte los terminales del sistema de altavoces al
chasis del automóvil, ni los del altavoz izquierdo a
los del derecho.
• No conecte el cable de puesta a tierra de esta
unidad al terminal negativo (–) del altavoz.
• No intente conectar los altavoces en paralelo.
• No conecte altavoces activos (con amplificadores
incorporados) a los terminales de altavoces de la
unidad. Si lo hiciese, podría dañar tales altavoces.
Por lo tanto, cerciórese de conectar altavoces pasivos
a estos terminales.
• Para evitar fallos de funcionamiento, no utilice los
cables de altavoz incorporados instalados en el
automóvil si su unidad comparte un cable negativo
común (–) para los altavoces derecho e izquierdo.
• No conecte los cables de altavoz de la unidad entre
sí.
Att observera
•Denna bilstereo är endast avsedd för anslutning till
ett negativt jordat, 12 V bilbatteri.
•Se till att de kablar du drar inte hamnar under en
skruv eller kommer i kläm mellan rörliga delar,
t.ex. mellan ett bilsätes glidskenor.
•Eliminera risken för kortslutning genom att slå av
tändningen innan du gör några anslutningar.
•Anslut strömkabeln 8till enheten och högtalarna
innan du ansluter den till den yttre
strömanslutningen.
•Dra samtliga jordledningar till en och samma
jordningspunkt.
•Se till att du isolerar lösa kablar som inte ska
anslutas med t.ex. el-tejp.
Om strömmatningskabeln (gul)
•När du ansluter den här enheten tillsammans med
andra stereokomponenter måste den säkring du
ansluter till vara så kraftig att den klarar av den
sammanlagda strömmen från de anslutna
komponenterna (dvs. säkringen måste vara större
än summan av säkringsvärdena för de anslutna
komponenterna).
•Om du inte kan finna en säkring som är stark nog
att klara detta krav, kan du ansluta enheten direkt
till batteriet.
Lista över medföljande delar
(1)
Siffrorna på den nedanstående illustrationen
hänvisar till de siffror som nämns på illustrationerna
i detta häfte.
När du ska använda nyckeln qs, se medföljande
bruksanvisningar.
Var försiktig!
Hantera konsolen 1med största aktsamhet så att du
inte skadar fingrarna.
Exempel på kopplingsschema
(2)
Obsevera (2-A)
Var noga med att först ansluta jorden, innan du
ansluter förstärkaren.
Tips (2-B- )
För anslutning av två eller flera CD/MD-växlare krävs
väljaren XA-C30 (tillval).
Kopplingsschema (3)
ATill AMP REMOTE IN på en annan effektförstärkare
Den här anslutningen är bara avsedd för
förstärkare. Om du ansluter andra system här kan
enheten skadas.
BTill gränssnittskabeln för en biltelefon
Varning
Om du har en motorantenn utan relädosa kan
antennen skadas om du ansluter enheten med den
medföljande strömkabeln 8.
Att observera angående de olika styrkablarna
• Kabeln för styrström till antennen (blå) ger +12 V DC
(likström) när du slår på radion eller aktiverar någon
av funktionerna AF (alternativa frekvenser) eller TA
(trafikmeddelanden).
• Om bilen är utrustad med en FM/MW/LW-antenn
som är inbyggd i sido- eller bakrutan, ansluter du
kabeln för styrström (blå) eller kabeln för
strömförsörjning av tillbehör (röd) till
strömterminalen på den befintliga
antennförstärkaren. Återförsäljaren kan ge dig mer
information om detta.
• En motorantenn utan styrrelädosa kan inte anslutas
till denna bilstereo.
Anslutning för minnesstöd
När du anslutit den gula, ingående strömkabeln
försörjs minneskretsen med ström hela tiden, även när
tändlåset slås ifrån.
Att observera angående högtalarnas anslutning
• Slå av bilstereon innan du ansluter högtalarna.
• Anslut endast högtalare, vars impedans varierar från
4 till 8 ohm och som har tillräcklig
effekthanteringskapacitet för att skydda högtalarna
mot skador.
• Anslut inte något av högtalaruttagen till bilens
chassi. Anslut inte heller uttagen på höger högtalare
till uttagen på vänster högtalare.
• Anslut inte den här enhetens jordledning till
högtalarens negativa (–) terminal.
• Anslut inte högtalarna parallellt.
• Anslut inte aktiva högtalare (med inbyggda slutsteg)
till bilstereons högtalaruttag, eftersom de kan skada
de aktiva högtalarna. Var noga med att bara ansluta
passiva högtalare till dessa uttag.
• För att undvika onödiga fel bör du inte använda
bilens inbyggda högtalare om de är kopplade så att
de har en gemensam negativ (–) ledning, dvs. om
höger och vänster högtalare är hopkopplade via den
negativa polen.
• Anslut aldrig enhetens högtalarkablar med
varandra.
Advertência
•Este aparelho foi projectado para funcionar
somente com 12 V CC, terra negativa.
•Não deixe que os fios fiquem presos nos parafusos
ou nas peças móveis (por exemplo, as calhas dos
assentos).
•Antes de fazer as ligações, desligue a chave da
ignição para não provocar um curto-circuito.
•Ligue o cabo de alimentação de corrente 8ao
aparelho e aos alifalantes antes de o ligar ao
conector de corrente auxiliar.
•Ligue todos os fios terra a um ponto comum na
carroçaria.
•Por motivos de segurança, não se esqueça de isolar
todos os fios desligados com fita isoladora.
Notas sobre o cabo de alimentação (amarelo)
•Quando ligar este aparelho em combinação com
outros componentes estéreo, a amperagem dos
circuitos ligados tem de ser superior à soma dos
fusíveis dos componentes.
•Se não existir nenhum circuito com uma
amperagem suficiente, ligue o aparelho
directamente à bateria do automóvel.

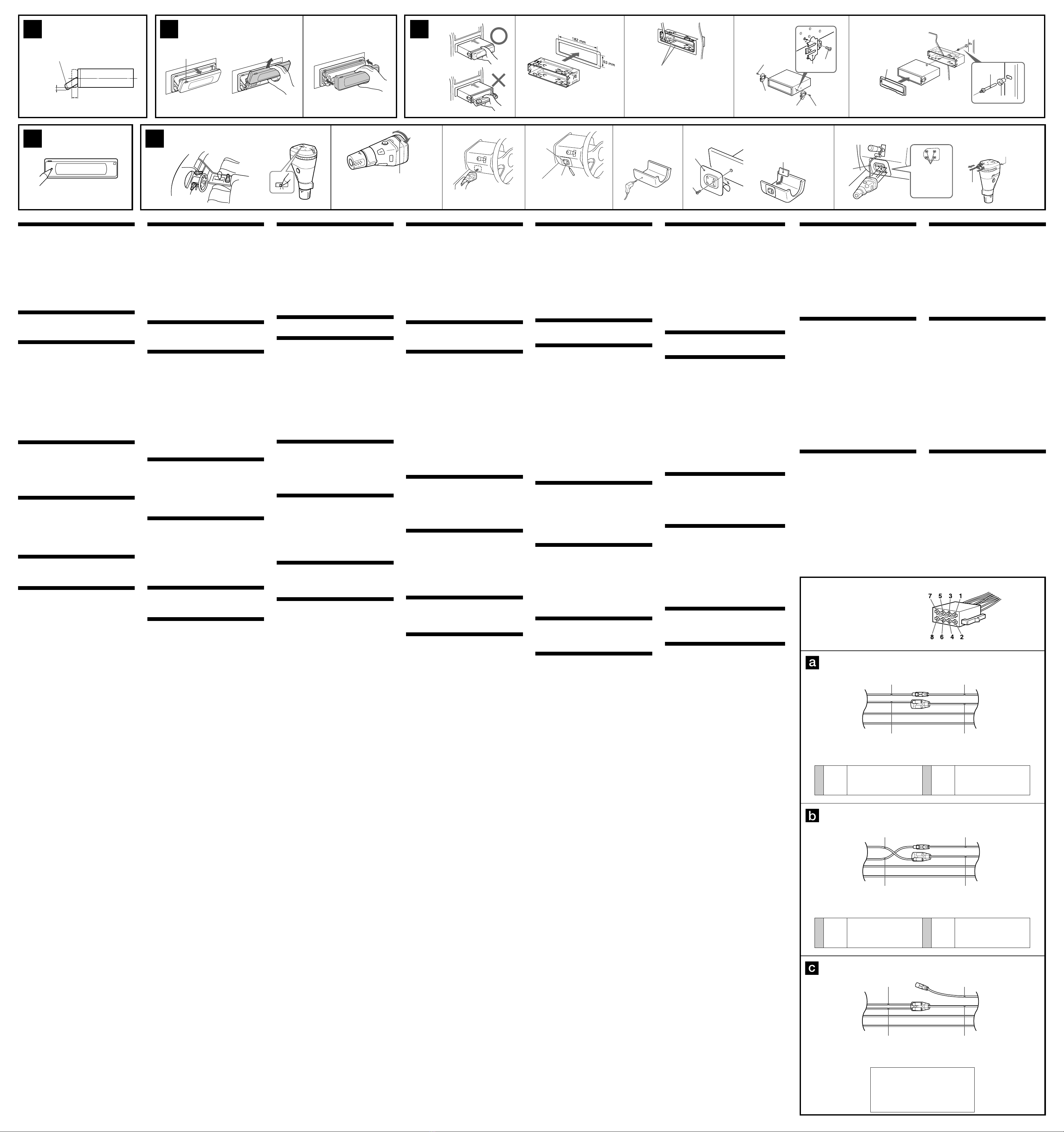

Lista de componentes (1)
Os números dos componentes de montagem na lista
correspondem aos números nas instruções.
Para obter informações sobre a utilização da chave de
libertação qs, consulte o manual de instruções.
Atenção
Pegue no suporte 1com cuidado para não magoar
os dedos.
Exemplo de ligações (2)
Notas (2-A)
Antes de fazer a ligação ao amplificador tem de ligar
primeiro o cabo de ligação à terra.
Sugestão (2-B- )
Para ligar dois ou mais permutadores, é necessário o
selector de fonte XA-C30 (opcional).
Diagrama de ligações (3)
AA AMP REMOTE IN de um amplificador de
potência opcional
Esta ligação só se aplica aos amplificadores. Se
ligar outro tipo de sistema pode danificar o
aparelho.
BAo cabo de interface do telefone de um
automóvel
Advertência
Se a antena eléctrica não tiver uma caixa de relé, o
facto de ligar este aparelho com o cabo de
alimentação 8fornecido, pode provocar danos na
antena.
Notas sobre os fios de controlo
• O fio de controlo da antena eléctrica (azul) fornece
uma corrente de +12 V CC quando ligar o
sintonizador ou activar a função AF (Frequências
alternativas), TA (Informações sobre o trânsito).
• Se o automóvel tiver uma antena de FM/MW/LW
embutida no vidro traseiro/lateral, ligue o fio de
controlo da antena eléctrica (azul) ou o fio de
entrada de corrente para os acessórios (vermelho) ao
terminal de alimentação do amplificador do sinal da
antena existente. Para obter mais informações,
consulte o concessionário.
• Não pode utilizar uma antena eléctrica sem caixa de
relé com este aparelho.
Ligação para alimentação contínua da memória
Quando o fio amarelo de entrada de alimentação for
ligado, os circuitos de memória ficarão com
alimentação continua, mesmo se a chave de ignição
estiver desligada.
Notas sobre a ligação dos altifalantes
• Antes de ligar os altifalantes, desligue o aparelho.
• Utilize altifalantes com impedância de 4 a 8 ohm, e
com capacidade de potência adequada. Caso
contrário, os altifalantes poderão sofrer avarias.
• Não ligue os terminais do sistema de altifalantes ao
chassis do automóvel, e não ligue os terminais do
altifalante direito aos terminais do altifalante
esquerdo.
• Não ligue o cabo de massa deste aparelho ao
terminal negativo (–) do alatifalante.
• Não tente ligar os altifalantes em paralelo.
• Não ligue nenhum sistema de altifalantes activos
(com amplificadores incorporados) aos terminais dos
altifalantes do aparelho. Caso o faça, poderá avariar
o sistema de altifalantes activos. Portanto, não se
esqueça de ligar altifalantes passivos a estes
terminais.
• Para evitar avarias, não utilize os cabos dos
altifalantes incorporados no seu automóvel, se o
aparelho partilhar um cabo negativo (–) comum
para os altifalantes da direita e da esquerda.
• Não ligue os cabos dos altifalantes do aparelho uns
aos outros.
Προσοχή
• Αυτή η συσκευή είναι σχεδιασµένη µνο για
λειτουργία µε 12 V C και αρνητική γείωση.
• Προσέξτε να µην πιαστούν τα καλώδια κάτω απ µια
βίδα ή σε κινούµενα µέρη (π.χ.: ράγεσ καθίσµατοσ).
• Πριν κάνετε τισ συνδέσεισ, σβήστε τη µίζα του
αυτοκινήτου για αποφυγή βραχυκυκλωµάτων.
• Συνδέστε το καλώδιο τροφοδοσίασ 8 στη συσκευή
και τα ηχεία πριν το συνδέσετε στην υποδοχή
βοηθητικήσ τροφοδοσίασ.
•Συνδέστε λα τα καλώδια γείωσησ σε ένα κοιν
σηµείο γείωσησ.
• Φροντίστε να µονώσετε κάθε λασκαρισµένο µη
συνδεδεµένο καλώδιο µε µονωτική ταινία για
ασφάλεια.
Σηµειώσεισ για το καλώδιο τροφοδοσίασ (κίτρινο)
• ταν συνδέετε αυτή τη συσκευή σε συνδυασµ µε
άλλεσ στερεοφωνικέσ συσκευέσ, η ονοµαστική τιµή
ρεύµατοσ του κυκλώµατοσ του αυτοκινήτου πρέπει
να είναι υψηλτερη απ το άθροισµα των
ασφαλειών τησ κάθε συσκευήσ.
• ταν κανένα κύκλωµα του αυτοκινήτου δεν
παρέχει αρκετά υψηλή ονοµαστική τιµή ρεύµατοσ,
συνδέστε τη συσκευή απευθείασ στην µπαταρία.
Λίστα εξαρτηµάτων (1)
Οι αριθµοί στη λίστα συµφωνούν µε αυτούσ των
οδηγιών.
Σχετικά µε τη χρήση του κλειδιού απελευθέρωσησ qs
δείτε τισ οδηγίεσ χρήσησ που παρέχονται.
Προσοχή
Χειρίζεστε το πλαίσιο 1 προσεκτικά προσ αποφυγή
τραυµατισµού των δαχτύλων σασ.
Παράδειγµα σύνδεσησ (2)
Σηµειώσεις (2-A)
Βεβαιωθείτε τι συνδέσατε πρώτα το καλώδιο
γείωσησ πριν συνδέσετε τον ενισχυτή.
Υπδειξη (2-B- )
Για τη σύνδεση δύο ή περισστερων CD/MD changer
είναι απαραίτητοσ ο επιλογέασ πηγών
XA-C30 (προαιρετικσ).
∆ιάγραµµα Σύνδεσησ (3)
AΠροσ AMP REMOTE IN ενσ προαιρετικού τελικού
ενισχυτή
Αυτή η σύνδεση είναι µνο για ενισχυτέσ. Η
σύνδεση οποιασδήποτε άλλησ συσκευήσ µπορεί
να προκαλέσει βλάβη στη συσκευή.
BΠροσ το καλώδιο διασύνδεσησ ενσ τηλεφώνου
αυτοκινήτου
Προειδοποίηση
Εάν έχετε ηλεκτρική κεραία χωρίσ κουτί ρελέ, η
σύνδεση αυτήσ τησ συσκευήσ µε το παρεχµενο
καλώδιο τροφοδοσίασ 8, µπορεί να έχει ωσ
αποτέλεσµα την καταστροφή τησ κεραίασ.
Σηµειώσεις για τα καλώδια ελέγχου
• Το καλώδιο ελέγχου τησ ηλεκτρικήσ κεραίασ (µπλε)
παρέχει ρεύµα +12 V DC ταν ενεργοποιείτε το
δέκτη ή ταν ενεργοποιείτε τη λειτουργία AF
(Εναλλακτική συχντητα) TA (Ανακοίνωση για την
Κυκλοφορία).
• ταν το αυτοκίνητ σασ έχει ενσωµατωµένη κεραία
FM/MW/LW στο πίσω/πλαϊν τζάµι συνδέστε το
καλώδιο ελέγχου ηλεκτρικήσ κεραίασ (µπλε) ή το
βοηθητικ καλώδιο εισδου τροφοδοσίασ (κκκινο)
στον ακροδέκτη τροφοδοσίασ του υπάρχοντοσ
ενισχυτή κεραίασ. Για λεπτοµέρειεσ απευθυνθείτε
στον αντιπρσωπο.
• Ηλεκτρική κεραία χωρίσ κουτί ρελέ δεν µπορεί να
χρησιµοποιηθεί µε αυτή τη συσκευή.
Σύνδεση συγκράτησης µνήµης
ταν είναι συνδεδεµένο το κίτρινο καλώδιο
τροφοδοσίασ στο κύκλωµα µνήµησ παρέχεται
συνέχεια ισχύσ ακµη και ταν ο διακπτησ
ανάφλεξησ είναι γυρισµένοσ στη θέση off.
Σηµειώσεις για τη σύνδεση των ηχείων
• Πριν συνδέσετε τα ηχεία σβήστε τη συσκευή.
• Χρησιµοποιείτε ηχεία µε σύνθετη αντίσταση 4 έωσ 8
ohm και επαρκούσ ισχύοσ. ∆ιαφορετικά υπάρχει
πιθαντητα να καταστραφούν τα ηχεία.
• Μη συνδέετε τουσ ακροδέκτεσ του συστήµατοσ
ηχείων µε το σασί του αυτοκινήτου πωσ επίσησ µη
συνδέετε τουσ ακροδέκτεσ του δεξιού ηχείου µε
αυτούσ του αριστερού.
• Μη συνδέσετε το καλώδιο τησ γείωσησ αυτήσ τησ
συσκευήσ στον αρνητικ (–) ακροδέκτη του ηχείου.
• Μην επιχειρήσετε να συνδέσετε παράλληλα τα
ηχεία.
• Συνδέετε µνο παθητικά ηχεία. Μη συνδέετε
ενεργά ηχεία (µε ενσωµατωµένο ενισχυτή) στισ
εξδουσ ηχείων τησ συσκευήσ. Κάτι τέτοιο µπορεί
να καταστρέψει τη συσκευή.
• Για να αποφύγετε τυχν δυσλειτουργία µη
χρησιµοποιήσετε τα ενσωµατωµένα καλώδια των
ηχείων τα οποία είναι εγκατεστηµένα στο
αυτοκίνητ σασ εάν έχουν κοιν αρνητικ (–)
ακροδέκτη για το δεξί και το αριστερ ηχείο.
• Μη συνδέσετε µεταξύ τουσ τα καλώδια των ηχείων
τησ συσκευήσ.
редостережение
• Данная автомагнитола предназначена для
подключения только к 12-вольтному аккумулятору
постоянного тока с отpицaтeльн м заземлением.
• He допycкaйтe попaдaния пpоводов под винт или
мeждy подвижн ми дeтaлями (нaпpимep, мeждy
нaпpaвляющими cидeний).
• Пepeд в полнeниeм cоeдинeния в ключитe
зaжигaниe aвтомобиля во избeжaниe коpоткого
зaм кaния.
• Сначала подсоедините шнур питания к магнитоле и
громкоговорителям, а уже потом 8 к контактам
внешнего источника питания.
•одведите все провода заземления к одной и
той же точке заземления.
• B цeляx бeзопacноcти обязaтeльно изолиpyйтe вce
cвободн e нeподcоeдинeнн e пpоводa
изоляционной лeнтой.
pимeчaния отноcитeльно шнypa питaния
(жeлтого)
• Пpи подключeнии дaнного ycтpойcтвa вмecтe c
дpyгими cтepeокомпонeнтaми номинaльноe
знaчeниe cил токa в контype питaния aвтомобиля
должно пpeв шaть cyммapноe знaчeниe cил токa,
yкaзaнноe нa пpeдоxpaнитeляx вcex компонeнтов.
• Ecли номинaльноe знaчeниe cил токa в контype
питaния aвтомобиля нe доcтaточно в cокоe,
подcоeдинитe ycтpойcтво нaпpямyю к
aккyмyлятоpy.
еречень деталей (1)
Нижеприводим е цифр соответствуют цифрам,
упоминаем м далее в данной инструкции.
Cвeдeния об иcпользовaнии ключa для дeмонтaжa
пpивeдeн в пpилaгaeм x инcтpyкцияx по экcплyaтaции
qs .
Bнимaниe
Обращайтесь с консолью 1 осторожно, чтоб не
повредить пальц .
ример подсоединения (2)
Примечания (2-A)
Прежде чем подключать магнитолу к усилителю,
обязательно подсоедините провод заземления.
Примечание (2-B- )
Для подсоединения двух или более проигрывателей
компaкт-/мини-диcков необходим селектор источника
XA-C30 (в комплект не входит).
Схема подсоединения (3)
Aодключeниe к вxодy AMP REMOTE IN
дополнитeльного ycилитeля мощноcти
Этот вapиaнт подключeния иcпользyeтcя только
для ycилитeлeй. Подключeниe любой дpyгой
cиcтeмы можeт пpивecти к повpeждeнию
ycтpойcтвa.
BК интepфeйcномy кaбeлю aвтомобильного
тeлeфонa
редостережение
Если В используете антенну с электрическим
приводом без релейного блока, подсоединение
данной магнитол посредством прилагаемого
шнура питания 8 может привести к повреждению
антенн .
О проводах управления
• Пpи включeнии тюнepa или фyнк ий AF (Alternative
Frequency - Aльтepнaтивнaя чacтотa), TA (Traffic
Announcement - Cообщeниe о движeнии тpaнcпоpтa)
по пpоводy питaния пpиeмной aнтeнны (голyбомy)
подaeтcя нaпpяжeниe +12 B поcтоянного токa.
• Ecли нa зaднeм/боковом cтeклe aвтомобиля
ycтaновлeнa вcтpоeннaя aнтeннa диaпaзонa FM/MW/
LW, подcоeдинитe пpовод питaния пpиeмной aнтeнны
(cиний) или пpовод питaния ycтpойcтвa (кpacный) к
клeммe питaния cyщecтвyющeго ycилитeля aнтeнны.
Чтобы полyчить дополнитeльныe cвeдeния,
обpaтитecь к cвоeмy дилepy.
• Антенна с электрическим приводом, не снабженная
релейным блоком, с данной магнитолой
использоваться не может.
Подсоединение для поддержки памяти
Когда к магнитоле подсоединен желтый электрический
провод, блок памяти будет постоянно получать
питание, даже при выключенном зажигании.
О подсоединении громкоговорителей
• Прежде чем подсоединять громкоговорители,
выключите магнитолу.
• Используйте громкоговорители с полным
сопротивлением 4 - 8 Ом, обладающие способностью
принимать достаточно мощный сигнал. В противном
случае они могут быть повреждены.
• Не подсоединяйте контактные гнезда
громкоговорителей к шасси автомобиля и не
соединяйте гнезда правого громкоговорителя с
гнездами левого.
• He подключайтe провод зaзeмления этого aппарата к
отpи ательномy (–) контaктy гpомкоговоpитeля.
• Не пытайтесь подсоединить громкоговорители
параллельно.
• Не подсоединяйте к гнездам для громкоговорителей
на магнитоле какие бы то ни было активные
громкоговорители (со встроенными усилителями),
поскольку это может привести к повреждению
последних. Убедитесь в том , что подсоединяемые
громкоговорители относятся к пассивному типу.
• Bо избeжaниe нeпpaвильной paботы ycтpойcтвa нe
иcпользyйтe вcтpоeнныe в aвтомобиль пpоводa
гpомкоговоpитeлeй, ecли y ниx общий отpи aтeльный
пpовод (–) для пpaвого и лeвого гpомкоговоpитeлeй.
• He зaмыкaйтe пpоводa гpомкоговоpитeлeй
ycтpойcтвa.
Equipment used in illustrations (not supplied)
Equipo utilizado en las ilustraciones (no suministrado)
Utrustning som visas i illustrationer (medföljer inte)
Equipamento utilizado nas ilustrações (não fornecido)
Εξοπλισµσ που εµφανίζεται στισ εικνεσ (δεν παρέχεται)
Аппаратура, фигурирующая в иллюстрациях (не прилагается)
2A
B
AUDIO OUT
FRONT
AUDIO OUT
REAR
BUS AUDIO IN
BUS CONTROL IN
BUS AUDIO IN
BUS CONTROL IN
SUB OUT
Rear speaker
Altavoz trasero
Bakre högtalare
Altifalante traseiro
Πίσω ηχείο
Задний громкоговоритель
Front speaker
Altavoz delantero
Främre högtalare
Altifalante dianteiro
Εµπρσ ηχείο
ередний громкоговоритель
CD/MD changer
Cambiador de CD/MD
CD/MD-skivväxlare
Permutador CD/MD
D/MD changer
роигрыватель CD/MD
Rotary commander RM-X4S
Mando rotativo RM-X4S
Vridkontroll RM-X4S
Comando rotativo RM-X4S
Περιστροφικ χειριστήριο
RM-X4S
Вращающийся дистанционный
переключатель RM-X4S
Power amplifier
Amplificador de potencia
Effektförstärkare
Amplificador de potência
Ενισχυτήσ
Усилитель
Active subwoofer
Altavoz potenciador de
graves activo
Aktiv subwoofer
Subwoofer activo
Ενεργ υπογούφερ
Aктивный HЧ
гpомкоговоpитeль
Source selector*
Selector de fuente*
Väljare för ljudkälla*
Selector de fonte*
Επιλογέασ πηγών*
Селектор источника*
*not supplied
no suministrado
medföljer inte
não fornecido
δεν παρέχεται
не прилагается
DAB tuner unit*
Sintonizador DAB*
DAB-tunerenhet*
Sintonizador DAB*
Συσκευή δέκτη DAB*
Тюнер DAB*
XT-100DAB
* fornecido apenas com o CDX-M770
* παρέχεται µνο µε το CDX-M770
* поcтaвляeтcя только c модeлью CDX-M770

0
Mark
Marcas
Märke
Marca
Σηµάδι
Meткa
Att observera
• Var noga när du väljer var i bilen du monterar
bilstereon, så att den inte sitter i vägen när du kör.
• Montera inte bilstereon där den utsätts för värme, t ex
solsken eller varmluft, eller där den utsätts för damm,
smuts och/eller vibrationer.
• Använd endast de medföljande monteringstillbehören
för att vara säker på att bilstereon monteras på säkert
och korrekt sätt.
Tillåten monteringsvinkel
(CDX-M770/M670)
Monteringsvinkeln måste vara under 60 grader.
(MDX-M690)
Monteringsvinkeln måste vara under 20 grader.
Utökad del av frontpanelen ( 4 )
Ta bort och sätta på
huvuddisplayen (5)
Ta loss framsidan före bilstereons montering.
5-A Hur framsidan tas loss
1 Tryck ned (OPEN) på enheten i 2 sekunder.
CD/MD-uppspelning eller radiomottagning stoppas
och frontpanelen går automatiskt ut i en vinnkel på 30
grader.
2 Ta bort huvuddisplayen som i bilden.
När du har tagit bort huvuddisplayen stängs
frontpanelen automatiskt.
5-B Hur framsidan fästs i bilstereon
Placera huvuddisplayen på framsidan av enheten som i
bilden, och tryck sedan försiktigt in frontpanelen tills den
klickar.
Exempel på montering (6)
Montera på instrumentbrädan
6-*Obs!
När du monterar enheten ska panelen på framsidan
vara stängd.
Om den öppnas under installationen och belastas för
mycket, kan enheten skadas.
Var försiktig när du gör installationen
i en bil där tändningslåset saknar
tillbehörsläge (ACC)
Glöm inte att trycka på (OFF) på enheten under två
sekunder för att stänga av klockans teckenfönster
efter det att du har stängt av motorn.
Om du bara trycker på (OFF) ett kort ögonblick slocknar
inte klockans teckenfönster vilket kan leda till att batteriet
laddas ur.
Knappen RESET (7)
Kom ihåg att använda en penna eller något annat spetsigt
föremål för att trycka på knappen RESET när
anslutningen och monteringen är klar.
Installera vridkontrollen (RM-X5S)
(8)
Observera
• Var noga med var du monterar vridkontrollen så att
den inte är i vägen när du kör.
• Installera inte vridkontrollen där den är en säkerhetsrisk
för passagerare i framsätet.
• Var försiktig när du installerar vridkontrollen så att du
inte skadar elkablar eller liknande på monteringsytans
baksida.
• Undvik att installera vridkontrollen så att den utsätts
för höga temperaturer, direkt solljus eller stark värme
från värmefläkten osv.
• Omkopplaren Rev/Nor sitter på vridkontrollens
undersida. Ställ omkopplaren på “Nor” om du vill
använda den med de inställningar som gällde vid
leverans från fabrik. Om du tänker montera
vridkontrollen på rattstångens högra sida ställer du
omkopplaren på “Rev”.
Tips!
Du kan inte ställa Rev/Nor från huvudenhetens sida.
1 Tryck på knapparna och vrid på kontrollerna från
den tänkta monteringsplatsen, så ser du om
huvudenheten reagerar som den ska.
Du kan ändra de infraröda strålarnas riktning genom
att vrida ratten på vridkontrollen.
Var försiktig!
Se till att du installerar vridkontrollen så att den kan
etablera kontakt med enhetens mottagare.
2 Välj var du vill montera vridkontrollen och rengör
ytan.
Smuts eller olja minskar den dubbelsidiga tejpens
fästförmåga.
3 Markera var du ska borra hål för skruvarna.
Du kan göra markeringarna utifrån skruvhålet på
monteringsdelen 0.
Om du har svårt att passa in monteringsplattan 0kan
du skära till den så att den passar höljet runt
rattstången.
4 Ta bort höljet runt rattstången och borra ett 2 mm
hål där märket sitter.
5 Värm monteringsytan och den dubbelsidiga tejpen
på monteringsdelen 0till mellan
20 °C och 30 °C och tryck fast monteringsdelen.
Skruva sedan fast den med de medföljande
skruvarna 9.
Använd kraftig tejp för att täcka över skruvspetsarna
på monteringsytans baksida så att de inte skaver mot
elkablar eller liknande innanför rattstångskåpan.
6 När du har satt tillbaka rattstångskåpan fäster du
vridkontrollen på monteringsdelen genom att
justera de fyra hålen på kontrollens undersida efter
de fyra spärrarna på monteringsdelen och skjuta
ned kontrollen tills den låses på plats, se bilden.
Var försiktig!
• Se till att du fäster den medföljande remmen qa när du
installerar vridkontrollen i närheten av ratten.
• Se till att remmen qa inte kan fastna i något av bilens
styrdon t.ex. växelspaken.
• Se till att du drar åt stoppet på remmen qa sedan du har
hängt upp den på t.ex. körriktningsvisaren.
Tips
Det finns två hål som är avsedda för remmen qa. Du kan
använda vilket som helst av dem.
Observera
Om du monterar vridkontrollen på höljet till rattens
styrstång måste du se till att de utskjutande
skruvspetsarna inuti höljet inte hindrar styrningen av
bilen eller kommer i vägen för annan utrustning eller
elkablarna inuti höljet.
Precautions
•Choose the installation location carefully so that the
unit will not interfere with normal driving operations.
•Avoid installing the unit in areas subject to dust, dirt,
excessive vibration, or high temperature, such as in
direct sunlight or near heater ducts.
•Use only the supplied mounting hardware for a safe
and secure installation.
Mounting angle adjustment
(CDX-M770/M670)
Adjust the mounting angle to less than 60°.
(MDX-M690)
Adjust the mounting angle to less than 20°.
Extended portion of the front
panel (4)
How to detach and attach the
main display window (5)
Before installing the unit, detach the front panel.
5-A To detach
1 Press (OPEN) on the unit for 2 seconds.
CD/MD playback or radio reception stops, and the front
panel automatically tilts at an angle of 30°.
2 Detach the main display window as illustrated.
After the main display window detaching is complete,
the front panel closes automaticaly.
5-B To attach
Place the main display window on the front side of the unit
as illustrated, then lightly push the front panel into
position until it clicks.
Mounting example (6)
Installation in the dashboard
6-*Note
When installing this unit, be sure to close the front
panel of the unit.
If the front panel is opened while installing and given
too much force, it may cause a malfunction.
Warning when installing in a car
without ACC (accessory) position
on the ignition key switch
Be sure to press (OFF) on the unit for two seconds to
turn off the clock display after turning off the engine.
When you press (OFF) only momentarily, the clock
display does not turn off and this causes battery wear.
Reset button (7)
When the installation and connections are completed, be
sure to press the Reset button with a ballpoint pen, etc.,
Installing the rotary commander
(RM-X5S) (8)
Notes
• Choose the mounting location carefully so that the
rotary commander will not interfere with operating the
car.
• Do not install the rotary commander where it may
jeopardize the safety of the (front) passenger in
anyway.
• When installing the rotary commander, be sure not to
damage the electrical cables etc. on the other side of
the mounting surface.
• Avoid installing the rotary commander where it may be
subject to high temperatures, such as from direct
sunlight or hot air from the heater etc.
• The Rev/Nor-select switch is located on the bottom of
the rotary commander. Select “Nor” to use the rotary
commander as the factory-set position. Select “Rev”
when you mount the rotary commander on the right
side of the steering column.
Tip
Rev/Nor cannot be selected on the side of master unit.
1 Press the buttons and rotate the controls to make
sure that your master unit reacts well.
You can change the direction of infrared rays by
turning the dial on the rotary commander.
Caution
Be sure that the place where you install the rotary
commander is within the range of receptor on the unit.
2 Choose the exact location for the rotary
commander to be mounted, then clean the
mounting surface.
Dirt or oil impair the adhesive strength of the double-
sided adhesive tape.
3 Mark position for the supplied screw.
Use the screw holes on the mounting hardware 0to
mark the positions.
If you cannot make the mounting hardware 0fit easy,
cut the mounting hardware 0to fit the steering wheel
column cover.
4 Remove the steering wheel column cover, and drill
2 mm diameter hole where you have marked.
5 Warm the mounting surface and the double-sided
adhesive tape on the mounting hardware 0to the
temperature of 20 °C to 30 °C, and attach the
mounting hardware 0onto the mounting surface
by applying even pressure. Then screw it down
with the supplied screw 9.
Attach a piece of heavy duty tape etc. on the other side
of the mounting surface to cover the protruding tips of
the screws so that they will not interfere with the
electrical cables etc. inside the steering wheel column.
6 After installing the steering wheel column cover,
attach the rotary commander to the mounting
hardware by aligning the four holes on the bottom
of the rotary commander to the four catches on the
mounting hardware and sliding the rotary
commander until it locks into place as illustrated.
Cautions
• Be sure to attach the supplied strap qa when installing
the rotary commander near the steering wheel.
• Be sure that the strap qa does not get caught on the car
controls (gear, shifter, etc.).
• Be sure to tighten the stopper of the strap qa after
hanging the strap qa on the indicator switch, etc.
Tip
There are two holes for the strap qa. You can use
whichever hole you prefer.
Note
If you are mounting the rotary commander to the
steering wheel column, make sure that the protruding
tips of the screws on the inner surface of the column do
not in anyway hinder or interfere with the movement of
the rotating shaft, operative parts of the switches or the
electrical cables etc. inside the column.
Precauciones
•Elija cuidadosamente el lugar de montaje de forma que
la unidad no interfiera con las funciones normales de
conducción.
•Evite instalar la unidad donde pueda quedar sometida
a altas temperaturas, como a la luz solar directa o al aire
de calefacción, o a polvo, suciedad o vibraciones
excesivas.
•Para realizar una instalación segura y firme, emplee
solamente la ferretería de montaje suministrada.
Ajuste del ángulo de montaje
(CDX-M770/M670)
Ajuste el ángulo de montaje a menos de 60°.
(MDX-M690)
Ajuste el ángulo de montaje a menos de 20°.
parte sobresaliente del panel
frontal (4)
Cómo extraer y fijar el visor
principal (5)
Antes de instalar la unidad, extraiga el panel frontal.
5-A Para extraerlo
1 Pulse (OPEN) en la unidad durante 2 segundos.
La reproducción de CD/MD o la recepción de la radio
se detiene, y el panel frontal se inclina automáticamente
en un ángulo de 30 grados.
2 Extraiga el visor principal como se ilustra.
Tras extraer el visor principal, el panel frontal se cierra
automáticamente.
5-B Para instalarlo
Coloque el visor principal sobre el lado frontal de la
unidad como se ilustra y, a continuación, ejerza una ligera
presión sobre el panel frontal hasta encajarlo en su sitio.
Ejemplo de montaje (6)
Instalación en el salpicadero
6-*Nota
Cuando instale esta unidad, asegúrese de cerrar el
panel frontal de la unidad.
Si dicho panel está abierto mientras realiza la instalación
y aplica demasiada fuerza, pueden producirse fallos de
funcionamiento.
Advertencia sobre la instalación en
un automóvil que no disponga de
posición ACC (accesorios) en el
interruptor de la llave de encendido
Asegúrese de pulsar (OFF) en la unidad durante dos
segundos para desactivar la indicación del reloj una
vez apagado el motor.
Si pulsa (OFF) momentáneamente, la indicación del reloj
no se desactivará y esto causará el desgaste de la batería.
Botón del restauración (7)
Cuando finalice la instalación y las conexiones, cerciórese
de presionar el botón del restauración con un bolígrafo, etc.
Instalación del mando rotativo
(RM-X5S) (8)
Notas
• Elija cuidadosamente el lugar de montaje de forma que
el mando rotativo no dificulte la conducción del coche.
• No instale el mando rotativo en un lugar donde pueda
poner en peligro la seguridad del pasajero
acompañante.
• Al instalar el mando rotativo, asegúrese de no dañar los
cables de electricidad, etc., del otro lado de la superficie
de montaje.
• Procure no instalar el mando rotativo en un lugar
expuesto a altas temperaturas, como a la luz solar
directa o al aire caliente de la calefacción, etc.
• El selector Rev/Nor se encuentra en la parte inferior del
mando rotativo.
Seleccione “Nor” para utilizar el mando rotativo según
la posición ajustada en fábrica.
Seleccione “Rev” si monta el mando rotativo a la
derecha de la columna de dirección.
Sugerencia
No es posible seleccionar Rev/Nor en el lateral de la
unidad.
1 Teniendo en cuenta la ubicación de montaje, pulse
los botones y gire los controles para asegurarse de
que la unidad principal funciona correctamente.
Es posible cambiar la dirección de los rayos infrarrojos
en el mando rotatorio.
Precaucione
Cerciórese de que el lugar elegido para instalar el mando
rotativo se encuentra dentro del rango del receptor de la
unidad.
2 Una vez elegido el lugar de montaje del mando
rotativo, limpie previamente la superficie de
montaje.
La suciedad o la grasa dañan la intensidad adhesiva de
la tira adhesiva por las dos caras.
3 Marque la posición para el tornillo suministrado.
Para ello, utilice los orificios para tornillo de la
ferretería de montaje 0.
Si no es posible instalar con facilidad la pieza 0,
córtela de forma que encaje en la cubierta de la
columna de la dirección.
4 Extraiga la cubierta de la columna de la dirección y
haga orificios de 2 mm. de diámetro en los lugares
marcados.
5 Caliente la superficie de montaje y la cinta adhesiva
de doble cara de la ferretería de montaje 0a una
temperatura entre 20 °C y 30 °C, y ajuste la
ferretería de montaje 0a la superficie de montaje
ejerciendo una presión uniforme. A continuación,
apriete el tornillo 9suministrado.
Adhiera un trozo de cinta adhesiva resistente, etc. en el
otro lado de la superficie de montaje para cubrir los
extremos de los tornillos que sobresalgan, de forma
que no interfieran con los cables de electricidad, etc.
del interior de la columna de dirección.
6 Una vez instalada la cubierta de la columna de
dirección, fije el mando rotativo a la ferretería de
montaje alineando los cuatro orificios de la parte
inferior del mando con los cuatro enganches de la
ferretería de montaje. A continuación, deslice el
mando hasta que encaje en su sitio como se
muestra en la ilustración.
Precauciones
• Asegúrese de adherir la correa qa suministrada cuando
instale el mando rotativo cerca del volante.
• Cerciórese de que la correa qa no quede atrapada en los
controles del automóvil (mecanismos, palanca de
cambios, etc.).
• Asegúrese de apretar el tope de la correa qa después de
colgar la correa qa en el interruptor indicador, etc..
Sugerencia
Existen dos orificios para la correa qa. Puede utilizar el
que prefiera.
Nota
Si monta el mando rotativo en la columna de dirección,
asegúrese de que los extremos de los tornillos que
sobresalgan de la superficie interior de la columna no
dificulten el movimiento del eje de rotación ni los
componentes operativos de los conmutadores o los cables
de electricidad, etc. del interior de la columna.
Προφυλάξεις
• Επιλέξτε προσεκτικά τη θέση εγκατάστασησ έτσι ώστε
η συσκευή να µην παρεµβάλλεται στισ συνήθεισ
κινήσεισ οδήγησησ.
• Αποφύγετε την εγκατάσταση τησ συσκευήσ σε σηµε α
υποκε µενα σε υψηλέσ θερµοκρασ εσ, πωσ στον ήλιο
ή σε ζεστ αέρα απ το καλοριφέρ, ή σε σηµε α
υποκε µενα σε σκνη, βρωµιά ή υπερβολικέσ δονήσεισ.
• Για ασφαλή και σ γουρη εγκατάσταση χρησιµοποιε τε
µνο τα παρεχµενα υλικά τοποθέτησησ.
Ρύθµιση γωνίας τοποθέτησης
(CDX-M770/M670)
Ρυθµ στε τη γων α τοποθέτησησ σε λιγτερο απ 60°.
(MDX-M690)
Ρυθµ στε τη γων α τοποθέτησησ σε λιγτερο απ 20°.
Tµήµα της πρσο ης που
ανοίγει (4)
Πώς να αποσπάσετε και να
τοποθετήσετε το κύριο παράθυρο
ενδείξεων (5)
Πριν την εγκατάσταση της συσκευής, αφαιρέστε την
πρσο η.
5-A Αφαίρεση της πρσο ης
1Πιέστε (OPEN) στη συσκευή για 2 δευτερλεπτα.
η αναπαραγωγή CD/MD ή η ραδιοφωνική λήψη
σταµατά και η πρσοψη πα ρνει αυτµατα κλ ση 30
µοιρών.
2Βγάλτε το κύριο παράθυρο ενδείξεων πως
φαίνεται στην εικνα.
Αφού ολοκληρωθε η απσπαση του κύριου
παραθύρου ενδε ξεων, η πρσοψη κλε νει
αυτµατα.
5-B Τοποθέτηση της πρσο ης
Πιέστε (OPEN) στη συσκευή για 2 δευτερλεπτα.
Τοποθετήστε το κύριο παράθυρο ενδε ξεων στην
πρσοψη τησ συσκευήσ πωσ φα νεται στην εικνα και
στη συνέχεια πιέστε την πρσοψη στη θέση τησ µέχρι
να κουµπώσει.
Παράδειγµα τοποθέτησης (6)
Εγκατάσταση στο ταµπλ
6-*Σηµείωση
Κατά την εγκατάσταση αυτής της συσκευής,
βεβαιωθείτε τι έχετε κλείσει την πρσο η της
συσκευής.
Αν κατά την εγκατάσταση η πρσοψη ε ναι ανοιχτή και
εξασκήσετε µεγάλη δύναµη, αυτ µπορε να
προκαλέσει δυσλειτουργ α.
Προειδοποίηση κατά την
εγκατάσταση σε αυτοκίνητο χωρίς
θέση ACC (βοηθητική) στο διακπτη
ανάφλεξης
Πιέστε (OFF) στη συσκευή για δύο δευτερλεπτα για
να απενεργοποιήσετε την εµφάνιση του ρολογιού µετά
το σβήσιµο του κινητήρα.
Οταν πιέζετε (OFF) στιγµια α, δεν απενεργοποιε ται η
εµφάνιση του ρολογιού µε αποτέλεσµα να αδειάσει η
µπαταρ α.
Πλήκτρο ανοίγµατος (7)
ταν ολοκληρωθούν η εγκατάσταση και οι συνδέσεισ,
θυµηθε τε να πιέσετε το πλήκτρο ανο γµατοσ µε ένα
στυλ.
Εγκατάσταση του περιστροφικού
χειριστηρίου (RM-X5S) (8)
Σηµειώσεις
•Επιλέξτε προσεκτικά τη θέση τοποθέτησης, ώστε το
περιστροφικ χειριστήριο να µην εµποδίζει την οδήγηση.
•ην εγκαθιστάτε το περιστροφικ χειριστήριο σε σηµείο το
οποίο µπορεί να απειλεί µε οποιονδήποτε τρπο την
ασφάλεια του συνοδηγού.
•Κατά την εγκατάσταση του περιστροφικού χειριστηρίου,
προσέξτε να µην προκαλέσετε ζηµιά σε ηλεκτρικά καλώδια
κλπ., που περνούν απ την άλλη πλευρά της επιφάνειας
τοποθέτησης.
•Αποφύγετε την εγκατάσταση του περιστροφικού χειριστηρίου
σε σηµεία που θα υπκεινται σε υψηλές θερµοκρασίες,
πως στον ήλιο ή στο ζεστ αέρα απ το καλοριφέρ κλπ.
•Ο διακπτης επιλογής Rev/Nor βρίσκεται στη βάση του
περιστροφικού χειριστηρίου. Επιλέξτε “Nor” για να
χρησιµοποιήσετε το περιστροφικ χειριστήριο στην
εργοστασιακά προρυθµισµένη θέση του. Επιλέξτε “Rev” εάν
τοποθετήσετε το περιστροφικ χειριστήριο στη δεξιά πλευρά
της κολνας του τιµονιού.
Υπδειξη
Το Rev/Nor δεν µπορεί να επιλεγεί στην πλευρά της κύριας
συσκευής.
1 Με τη θέση τοποθέτησης στο µυαλ σας, πιέστε τα
πλήκτρα και περιστρέ τε τα χειριστήρια για να
διαπιστώσετε αν η κύρια συσκευή ανταποκρίνεται
σωστά.
Μπορε τε να αλλάξετε την κατεύθυνση των
υπέρυθρων ακτ νων περιστρέφοντασ τον επιλογέα
πάνω στο περιστροφικ χειριστήριο.
Προσοχή
Βεβαιωθείτε τι το σηµείο που τοποθετείτε το περιστροφικ
χειριστήριο είναι εντς της εµβέλειας του δέκτη της
συσκευής.
2 Επιλέξτε την ακριβή θέση τοποθέτησης του
περιστροφικού χειριστηρίου, και καθαρίστε την
επιφάνεια τοποθέτησης.
Η σκνη και τα λάδια µειώνουν την αντοχή τησ
αυτοκλλητησ ταιν ασ διπλήσ ψεωσ.
3 Σηµαδέ τε τη θέση για την παρεχµενη βίδα.
Για να σηµαδέψετε τισ θέσεισ, χρησιµοποιήστε την
τρύπα για τη β δα επάνω στο υλικ τοποθέτησησ 0.
Αν δεν µπορε τε να εφαρµσετε εύκολα το υλικ
τοποθέτησησ 0, κψτε το υλικ τοποθέτησησ 0
ώστε να εφαρµσετε το κάλυµµα τησ κολνασ
τιµονιού.
4 Αφαιρέστε το κάλυµµα της κολνας του τιµονιού και
ανοίξτε τρύπα διαµέτρου 2 mm στο σηµείο που
σηµαδέ ατε.
5 Ζεστάνετε την επιφάνεια τοποθέτησης και την
αυτοκλλητη ταινία διπλής  ης επάνω στο υλικ
τοποθέτησης 0 µέχρι τους 20°C µε 30°C, και
κολλήστε το υλικ στήριξης επάνω στην επιφάνεια
τοποθέτησης, πιέζοντας οµοιµορφα. Κατπιν,
βιδώστε το µε την παρεχµενη βίδα 9.
Τοποθετήστε ένα κοµµάτι ανθεκτικήσ ταιν ασ κλπ.
απ την άλλη πλευρά τησ επιφάνειασ τοποθέτησησ
για να καλύψετε τισ άκρεσ των βιδών που εξέχουν,
έτσι ώστε να µην ε ναι επικ νδυνεσ για τα ηλεκτρικά
καλώδια κλπ. εντσ τησ κολνασ του τιµονιού.
6 Αφού τοποθετήσετε και πάλι το κάλυµµα της
κολνας του τιµονιού στη θέση του, προσαρτήστε
το περιστροφικ χειριστήριο στο υλικ στήριξης,
ευθυγραµµίζοντας τις τέσσερις τρύπες στο κάτω
µέρος του περιστροφικού χειριστηρίου µε τις
τέσσερις προεξοχές του υλικού στήριξης και
σπρώχνοντας το περιστροφικ χειριστήριο µέχρι να
κουµπώσει στη θέση του, πως εικονίζεται.
Σηµεία προσοχής
•Βεβαιωθείτε τι έχετε συνδέσει το παρεχµενο λουράκι qa
ταν τοποθετείτε το περιστροφικ χειριστήριο κοντά στο
τιµνι.
•Βεβαιωθείτε τι το λουράκι qa δεν µπλέκεται µε τα
χειριστήρια του αυτοκινήτου (λεβιέ ταχυτήτων κλπ.).
•Βεβαιωθείτε τι έχετε σφίξει το στοπ στο λουράκι qa αφού
κρεµάσετε το λουράκι qa στο διακπτη του φλας, κλπ.
Υπδειξη
Υπάρχουν δύο τρύπες για το λουράκι qa. πορείτε να
χρησιµοποιήσετε ποια τρύπα προτιµάτε.
Σηµείωση
Εάν τοποθετήσετε το περιστροφικ χειριστήριο στην κολνα
του τιµονιού, βεβαιωθείτε τι οι προεξέχουσες άκρες των
βιδών, στην εσωτερική επιφάνεια της κολνας, δεν
εµποδίζουν µε κανέναν τρπο την κίνηση του
περιστρεφµενου άξονα, των λειτουργικών τµηµάτων των
διακοπτών ή τα ηλεκτρικά καλώδια κλπ., στο εσωτερικ
της κολνας.
P recauções
• Escolha com cuidado um local apropriado para a
montagem do aparelho, para que este não interfira com as
manobras necessárias à condução do veículo.
• Evite instalar o aparelho onde possa estar sujeito a altas
temperaturas, como em locais expostos directamente à luz
do sol ou ao ar quente dos aquecimentos, ou sujeito a pó,
sujidade ou vibração excessiva.
• Utilize apenas o hardware de montagem fornecido para
efectuar uma instalação segura.
Ajuste do ângulo de montagem
(CDX-M770/M670)
Ajuste o ângulo de montagem a menos de 60°.
(MDX-M690)
Ajuste o ângulo de montagem a menos de 20°.
parte extensível do painel frontal
(4)
Para retirar e colocar o painel
frontal (5)
Antes de inciar a instalação do aparelho, remova o
painel frontal.
5-A Para remover
1 Carregue em (OPEN) no aparelho durante 2
segundos.
A reprodução de CD/MD ou o rádio param e o painel
frontal inclina-se automaticamente com um ângulo de
30 graus
2 Desmonte a janela do visor principal, como se
mostra na figura.
Depois de desmontada a janela, o painel frontal fecha-se
automaticamente.
5-B Para colocar
Coloque a janela do visor principal na parte da frente do
aparelho, como se mostra na figura e empurre levemente o
painel frontal até encaixar na posição correcta com um
estalido.
Exemplo de montagem (6)
Instalação no tablier
6-*Nota
Quando instalar este aparelho, verifique se fechou
o painel frontal.
Se o painel frontal estiver aberto durante a instalação e
fizer demasiada pressão, pode provocar uma avaria.
Aviso sobre a instalação num
automóvel sem posição ACC
(acessórios) na chave de ignição
Carregue em (OFF) no aparelho durante dois segundos
para desactivar o visor do relógio depois de ter
desligado o motor.
Se carregar durante alguns momentos em (OFF), não
desactiva o visor do relógio, o que provoca o desgaste da
bateria.
Botão de reinicialização (7)
Quando terminar a instalação e as ligações, não se esqueça
de carregar no botão de reinicialização com a ponta de uma
caneta, etc.
Instalação do comando rotativo
(RM-X5S) (8)
Notas
• Seleccione cuidadosamente o local de montagem de
forma a que o comando rotativo não interfira com a
condução do automóvel.
• Não instale o comando rotativo em locais onde este possa,
por algum motivo, pôr em perigo a segurança do
passageiro da frente.
• Quando da instalação do comando rotativo, certifique-se
de que não danifica os fios eléctricos, etc., localizados no
outro lado da superfície de montagem.
• Evite instalar o comando rotativo em locais em que este
fique exposto a temperaturas elevadas causadas, por
exemplo, pela incidêndia directa dos raios solares, pelo ar
quente do aquecimento, etc.
• O selector Rev/Nor está localizado na parte inferior do
comando rotativo. Seleccione “Nor” para utilizar o
comando rotativo na posição predefinida de fábrica.
Seleccione “Rev” se quiser montar o comando rotativo no
lado direito da coluna da direcção.
Sugestão
Não pode seleccionar Rev/Nor na parte lateral da unidade
principal.
1 Tendo em conta a localização da montagem, carregue
nos botões e rode os controlos para se certificar de
que a unidade principal está a responder bem.
Pode alterar a direcção dos infravermelhos rodando o
botão do comando rotativo.
Atenção
Verifique se o local onde vai instalar o comando rotativo
está dentro do alcance do receptor do aparelho.
2 Escolha o local exacto onde deseja montar o comando
rotativo e depois limpe a superfície de montagem.
A sujidade ou o óleo enfraquecem as capacidades
adesivas da fita adesiva dupla.
3 Marque a posição para os parafusos fornecidos.
Para marcar a posição, utilize os orifícios dos parafusos
do material de montagem 0.
Se não conseguir ajustar com facilidade o material de
montagem 0, corte 0de forma a ajustar-se à cobertura
da coluna de direcção.
4 Retire a tampa da coluna da direcção e faça um furo
com 2 mm de diâmetro no local marcado.
5 Aqueça a superfície de montagem e a fita adesiva
dupla do material de montagem 0até uma
temperatura de 20 °C a 30 °C, e fixe o material de
montagem na superfície respectiva exercendo uma
pressão uniforme. Em seguida, fixe-o com os
parafusos 9fornecidos.
Coloque um pouco de fita adesiva, etc. no outro lado da
superfície de montagem para tapar as extremidades dos
parafusos, de forma a que estes não interfiram com os
cabos eléctricos, etc., localizados no interior da coluna da
direcção.
6 Após a instalação da cobertura da coluna da direcção,
fixe o comando rotativo ao material de montagem,
alinhando os quatro orifícios da extremidade inferior
do comando com as quatro ganchos do material de
montagem e fazendo deslizar o comando até que
este encaixe correctamente, conforme o ilustrado.
Precauções
• Quando instalar o comando rotativo junto da coluna da
direcção tem de montar a fita qa.
• Certifique-se de que a fita qa não fica presa nos controlos
do automóvel (alavanca de velocidades, mecanismos, etc.).
• Verifique se apertou o travão da fita qa depois de a
prender ao indicador de mudança de direcção, etc.
Sugestão
Existem dois orifícios para a fita qa. Pode utilizar o que
preferir.
Nota
Se montar o comando rotativo na coluna da direcção,
certifique-se de que as extremidades dos parafusos na
superfície interior da coluna não prejudicam ou interferem
com o movimento do eixo rotativo, com as partes operativas
dos comutadores ou com os cabos eléctricos, etc.,
localizados no interior da coluna.
1Dashboard
Salpicadero
Instrumentbräda
Tablier
Ταµπλ
Приборная доска
Fire wall
Panel cortafuegos
Brandsäker mellanvägg
Painel corta-fogo
Αλεξίπυρο χώρισµα
Теплоизоляционная
перегородка
Bend these claws outward for a tight fit, if necessary.
Si es necesario, doble estas uñas hacia fuera para que
encaje firmemente.
För att få en tät passning böj dessa flikar vid behov.
Se necessário, dobre as garras para prender melhor.
Αν χρειαστεί, για πιο στέρεα εφαρµογή λυγίστε τα
ελάσµατα προς τα έξω.
При необходимости отогните эти зажимные зубчики
для обеспечения более плотной иксации.
7
7
5
75
5
42
3
1
1
5 6AB 23
4
Auxiliary power connector
Conector de alimentación auxiliar
Yttre strömanslutning
Conector auxiliar de corrente
Βοηθητική υποδοχή τροφοδοσίας
Вспомогательный разъем питания
Red
Rojo
Röd
Vermelho
Κκκινο
Красный
Red
Rojo
Röd
Vermelho
Κκκινο
Красный
Yellow
Amarillo
Gul
Amarelo
Κίτρινο
Желтый
Yellow
Amarillo
Gul
Amarelo
Κίτρινο
Желтый
Red
Rojo
Röd
Vermelho
Κκκινο
Красный
Red
Rojo
Röd
Vermelho
Κκκινο
Красный
Yellow
Amarillo
Gul
Amarelo
Κίτρινο
Желтый
Yellow
Amarillo
Gul
Amarelo
Κίτρινο
Желтый
Red
Rojo
Röd
Vermelho
Κκκινο
Красный
Red
Rojo
Röd
Vermelho
Κκκινο
Красный
Yellow
Amarillo
Gul
Amarelo
Κίτρινο
Желтый
Yellow
Amarillo
Gul
Amarelo
Κίτρινο
Желтый
823 41
Infrared rays dial
Dial de rayos infrarrojos
Ratt för de infraröda strålarna
Botão de infravermelhos
Επιλογέας υπέρυθρων ακτίνων
Диcк ин paкpacныx лyчeй
5
0
9
6
Heavy duty tape etc.
Cinta adhesiva resistente, etc.
Maskeringstejp eller liknande
Fita adesiva, etc.
Ανθεκτική ταινία κλπ.
Прочная изоляционная лента и т.п.
the other hole
el otro orificio
det andra hålet
o outro orifício
η άλλη τρύπα
дpyгоe отвepcтиe
Holes
Orificios
Hål
Furos
Τρύπες
Oтверстия
qa
7Mounting example
Ejemplo de un lugar de montaje
Monteringsexempel
Rev Nor
7 mm 20 mm
4
(OPEN)
c
Exemplo de montagem
Παράδειγµα τοποθέτησης
Пpимep ycтaновки
*
Extended portion of the front panel
Parte sobresaliente del panel frontal
Utökad del av frontpanelen
Parte extensível do painel frontal
Tµήµα της πρσο ης που ανοίγει
выдвигaeмaя чacть пepeднeй пaнeли
4
Yellow
Amarillo
Gul
Amarelo
Κίτρινο
Желтый
continuous power supply
suministro de alimentación continua
kontinuerlig strömförsörjning
alimentação de corrente contínua
συνεχής τροφοδοσία
непрерывное поступление питания
Red
Rojo
Röd
Vermelho
Κκκινο
Красный
switched power supply
suministro conmutado de alimentación
switchad strömförsörjning
alimentação de corrente comutada
διακοπτµενη τροφοδοσία
включаемое питание
7
4
Yellow
Amarillo
Gul
Amarelo
Κίτρινο
Желтый
switched power supply
suministro conmutado de alimentación
switchad strömförsörjning
alimentação de corrente comutada
διακοπτµενη τροφοδοσία
включаемое питание
Red
Rojo
Röd
Vermelho
Κκκινο
Красный
continuous power supply
suministro de alimentación continua
kontinuerlig strömförsörjning
alimentação de corrente contínua
συνεχής τροφοδοσία
непрерывное поступление питания
7
the car without ACC position
automóvil sin posición ACC
bil utan ACC-läge
o carro sem posição ACC
αυτοκίνητο χωρίς θέση ACC
автомобиль, замок зажигания которого не
имеет положения ACC
Меры предосторожности
• Место для установки магнитолы выбирайте тщательно,
чтобы она не мешала нормальному управлению
автомобилем.
• Не устанавливайте магнитолу там, где она будет
подвер ена воздействию пыли, грязи, чрезмерной
вибрации или высоких температур, например в местах,
попадающих под прямые солнечные лучи или
находящихся вблизи вентиляционных решеток
обогревателей.
• В целях обеспечения наде ной и безопасной установки
используйте лишь входящие в комплект монта ные
детали.
Допустимый угол установки
(CDX-M770/M670)
Установите магнитолу под углом не более 60°.
(MDX-M690)
Установите магнитолу под углом не более 20°.
выдвигaeмaя чacть пepeднeй
пaнeли (4)
Cнятиe и ycтaновкa окошкa
оcновного диcплeя (5)
Перед установкой магнитолы снимите с нее
переднюю панель.
5-A Снятие панели
1Haжмитe нa 2 ceкyнды кнопкy (OPEN) aппapaтe.s.
Bоcпpоизвeдeниe компaкт-/мини-диcкa или пpиeм
paдиопpогpaмм пpeкpaщaeтcя, и пepeдняя пaнeль
aвтомaтичecки откидывaeтcя под yглом 30 гpaдycов.
2Cнимитe окошко оcновного диcплeя, кaк покaзaно
нa pиcyнкe.
Поcлe cнятия окошкa оcновного диcплeя пepeдняя
пaнeль aвтомaтичecки зaкpоeтcя.
5-B Установка панели
Помecтитe окошко оcновного диcплeя нa пepeднюю
пaнeль, кaк покaзaно нa pиcyнкe, зaтeм cлeгкa нa митe нa
пepeднюю пaнeль, покa онa нe вcтaнeт нa мecто, до
щeлчкa.
Пpимep ycтaновки (6)
Установка магнитолы в приборной доске
6-
*
Примечание
Пpи ycтaновкe дaнного aппapaтa eго пepeдняя пaнeль
должнa быть обязaтeльно зaкpытa.
Ecли пepeдняя пaнeль откpытa во вpeмя ycтaновки, любоe
излишнee ycилиe мо eт пpивecти к нeиcпpaвноcти.
Предостережение относительно
аппаратуры, установленной в
aвтомобилe, в зaмкe зaжигaния
котоpого нeт отдельного
положения (ACC) для отключения
подсоединенной аппаратуры
После выключения двигателя не забывайте нажать на
две секунды кнопку (OFF), чтобы отключить
ци ерблат часов.
При кратком на атии (OFF) циферблат не отключается,
что ведет к разрядке аккумуляторной батареи.
Кнопка сброса (7)
По окончании установки и всех подсоединений не забудьте
на ать кончиком шариковой ручки или иным аналогичным
предметом кнопкy сброса.
Монтаж поворотного
дистанционного управления ДУ
(RM-X5S) (8)
Примечания
• Место для монтажа рожка ДУ следует выбирать с особой
тщательностью, для того чтобы рожок не мешал у равлению
автомобилем.
• Не устанавливайте рожок ДУ в таких местах, где он мог бы
каким-либо образом оставить од угрозу безо асность
(сидящего в ереди) ассажира.
• При установке рожка ДУ следите за тем, чтобы не овредить
электро роводку и другие элементы конструкции автомобиля,
рас оложенные рядом с местом монтажа.
• Не устанавливайте рожок ДУ в таких местах, где он может
одвергнуться воздействию высокой тем ературы, создаваемой
рямыми солнечными лучами, горячим воздухом из
обогревателя салона и т. .
• Пepeключaтeль Rev/Nor нaxодитcя нa нижнeй cтоpонe
овоpотного диcтaнционного epeключaтeля. Bыбepитe “Nor”
для иc ользовaния оложeний овоpотного диcтaнционного
epeключaтeля, ycтaновлeнныx нa зaводe-изготовитeлe.
Bыбepитe “Rev”, ecли нeобxодимо cмонтиpовaть овоpотный
диcтaнционный epeключaтeль нa paвой cтоpонe колонки
pyлeвого y paвлeния.
Coвет
Пepeключeния Rev/Nor нa оcновном ycтpойcтвe нe
вы олняютcя.
1 Cоблюдaя положeниe, в котоpом бyдeт cмонтиpовaн
aппapaт, понaжимaйтe кнопки и повpaщaйтe peгyлятоpы,
чтобы yбeдитьcя, что оcновноe ycтpойcтво пpaвильно
peaгиpyeт нa комaнды диcтaнционного peгyлятоpa.
Haпpaвлeниe инфpaкpacныx лyчeй мо но мeнять c
помощью повоpотa диcкa нa повоpотном диcтaнционном
пepeключaтeлe.
Bнимaниe
Повоpотный диcтaнционный epeключaтeль cлeдyeт
ycтaнaвливaть в paбочeм диa aзонe pиeмникa нa оcновном
ycтpойcтвe.
2 Tочно наметьте место для установки рожка ДУ и
зачистите поверхность, на которой он будет
монтироваться.
Учтите, что грязь или масло ослабляют клeйкоcть
двусторонней крепе ной ленты.
3 Oтметьте место, куда будет вкручен прилагаемый в
комплекте к рожку винт.
Используйте для этого предназначенное для винта
отверстие на монта ной плате 0.
Eсли при установке монта ной платы 0 Вы столкнетесь
с трудностями нестыковки размеров, обре ьте плату 0
так, чтобы она по конфигурации совпала с ко ухом
рулевой колонки.
4 Cнимитe кожyx pyлeвой колонки pyлeвого
yпpaвлeния и пpоcвepлитe 2 мм отвepcтиe в
отмeчeнном мecтe.
5 Нагрейте поверхность места установки и
двустороннюю крепежную ленту на монтажной
плате 0 до температуры между 20°C и 30°C и
равномерным нажатием прикрепите монтажную
плату к поверхности места установки. Затем
за иксируйте плату при помощи прилагаемого винта
9.
Прилепите кусочек прочной изоляционной ленты или
аналогичного крепе ного средства к внутренней
поверхности монта ной плоскости для того, чтобы
прикрыть выступающие кончики винтов и не допустить
повре дения ими электропроводки и т.п. внутри
рулевой колонки.
6 Установив обратно кожух рулевой колонки,
присоедините рожок ДУ к монтажной плате,
совместив четыре отверстия на тыльной
поверхности рожка с четырьмя зажимами на
монтажной плате и вдвинув рожок вглубь до точки
иксации, как это показано на иллюстрации.
Mepы пpeдоcтоpожноcти
• Пpи ycтaновкe овоpотного диcтaнционного epeключaтeля
pядом c pyлeвой колонкой обязaтeльно иc ользyйтe
pилaгaeмый peмeшок qa.
• Cлeдитe зa тeм, чтобы peмeшок qa нe зacтpял в оpгaнax
y paвлeния aвтомобиля (коpобкe epeдaч, epeключaтeлe, и
т.д.).
• Поcлe нaкидывaния peмeшкa qa нa epeключaтeль yкaзaтeля
овоpотa и т. . обязaтeльно зaтянитe фикcaтоp нa peмeшкe
qa.
Coвет
Для peмeшкa qa peдycмотpeны двa отвepcтия. Mожно
иc ользовaть любоe из ниx.
Примечание
Если Вы рикре ляете рожок ДУ к рулевой колонке, следите
за тем, чтобы высту ающие кончики винтов на внутренней
оверхности колонки никоим образом не ре ятствовали и не
мешали свободному ходу рулевого вала и работе
ереключателей, а также чтобы они не овредили
электро роводку внутри колонки.
Power connection diagram
Auxiliary power connector may vary depending on the
car. Check your car’s auxiliary power connector diagram
to make sure the connections match correctly. There are
three basic types (illustrated below). You may need to
switch the positions of the red and yellow leads in the car
stereo’s power connecting cord.
After matching the connections and switched power
supply leads correctly, connect the unit to the car’s power
supply. If you have any questions and problems
connecting your unit that are not covered in this manual,
please consult the car dealer.
∆ιάγραµµα Σύνδεσης
Τροφοδοσίας
Η βοηθητική υποδοχή τροφοδοσ ασ µπορε να
διαφέρει ανάλογα µε το αυτοκ νητο. Ελέγξτε το
διάγραµµα σύνδεσησ τησ τροφοδοσ ασ του
αυτοκινήτου σασ ώστε να βεβαιωθε τε τι οι
συνδέσεισ έχουν γ νει σωστά. Υπάρχουν τρεισ
βασικο τύποι συνδέσεων (εικον ζονται παρακάτω).
Μπορε να χρειαστε να εναλλάξετε τισ θέσεισ του
κκκινου και του κ τρινου καλωδ ου του αγωγού
τροφοδοσ ασ του στερεοφωνικού συστήµατοσ του
αυτοκινήτου σασ.
Μετά την εκτέλεση των συνδέσεων και τη σωστή
σύνδεση των καλωδ ων τησ διακοπτµενησ
τροφοδοσ ασ, συνδέστε τη συσκευή στην µπαταρ α
του αυτοκινήτου. Για οποιαδήποτε ερώτηση ή
πρβληµα στη σύνδεση τησ συσκευήσ που δεν
καλύπτεται απ το παρν εγχειρ διο, παρακαλούµε
συµβουλευθε τε τον αντιπρσωπο του αυτοκινήτου
σασ.
Diagrama de ligação de corrente
O conector auxiliar de corrente pode variar de carro para
carro. Verifique o diagrama do conector auxiliar de
corrente para se certificar de que as ligações estão bem
feitas. Existem três tipos de conectores (ilustrados
abaixo). É possível que tenha de trocar as posições dos
fios vermelho e amarelo do cabo de alimentação do
autorádio.
Depois de fazer a correspondência correcta entre as
ligações e os cabos de alimentação comutada, ligue o
aparelho à fonte de alimentação do carro. Se tiver
alguma dúvida ou problema relacionado com o aparelho
que não esteja incluído neste manual, consulte o
concessionário.
Strömanslutningsschema
Kontakten för anslutning av tillbehör varierar från bil till
bil. Kontrollera hur bilens anslutningskontakt är
konstruerad så att du ansluter på rätt sätt. Det finns tre
grundläggande typer (visas nedan). Du kan eventuellt
behöva växla plats mellan de röda och gula ledningarna i
bilstereons strömkabel. Passa ihop ledningarna korrekt
och anslut sedan enheten till bilens strömanslutning. Om
du får problem eller har frågor som inte besvaras i den
här bruksanvisningen kan du kontakta bilåterförsäljaren.
Diagrama de conexión de
alimentación
El conector de alimentación auxiliar puede variar en
función del automóvil. Compruebe el diagrama del
conector de alimentación auxiliar del automóvil para
asegurarse de que las conexiones coinciden
correctamente. Existen tres tipos básicos, ilustrados a
continuación. Es posible que sea necesario cambiar las
posiciones de los cables rojo y amarillo del cable de
conexión de alimentación del sistema estéreo del
automóvil.
Después de hacer coincidir correctamente las conexiones
y los cables de alimentación conmutada, conecte la
unidad al suministro de alimentación del automóvil. Si
desea realizar alguna consulta o solucionar algún
problema referentes a la conexión de la unidad que no
aparezcan en este manual, consulte con el concesionario
automovilístico.
Схема подключения питания
В разных автомобилях могут использоваться разные
разъемы вспомогательного питания. Для того чтобы
убедиться в правильности подсоединения,
обязательно сверьтесь со схемой подключения
вспомогательного питания Вашего автомобиля. Есть
три основных типа (как показано на рисунке ни е).
Возмо но, при подключении Вам придется поменять
местами красный и елтый провода
соединительного кабеля питания стереосистемы.
Поcлe пpовepки пpaвильноcти cоeдинeний и кaбeлeй
питaния подcоeдинитe магнитолу к автомобильному
контуру электропитания. Если у Вас возникли какие-
либо вопросы или проблемы, связанные с
подключением магнитолы, которые не
рассматриваются в настоящем руководстве,
обратитесь за советом к дилеру автомобильной
фирмы.
qa
