Sony MDR-Z1R User manual

Product Information
Informations produit
Información del producto
Stereo Headphones
Casque d’écoute stéréo
Auriculares estéreo
MDR-Z1R

2
GB
Goals for MDR-Z1R
Providing atmospheric musical nuances
Atmospheric musical nuances are the three-dimensional
experience in the space where music is playing.
Pursuing excellent wearability
Providing comfortable and stable wearability to enjoy high quality
sound for long hours of listening.

3
GB
GB
1. Providing atmospheric musical nuances
Large-aperture 70 mm HD (High Definition) driver unit
1-1 Magnesium dome diaphragm
Thin film magnesium is used for the dome part that needs lightness and high
rigidity.
The magnesium dome diaphragm propagates vibrations generated from the voice
coil to the dome part, and achieves the reproduction of sound in the super-high
frequency range, 120 kHz. For the edge part where adequate flexibility is required,
the aluminium-coated LCP is adapted. The combination of multiple high internal
loss materials leads to less sound coloration and clear sound.
1-2 Large-aperture diaphragm
The 70 mm large aperture diaphragm which exceeds the size of a typical human ear
capsule makes sound waves almost flat. You can experience natural sound, such as
listening to live music, by making sound waves wide and flat.
1-3 High magnetic neodymium magnet
The highest grade neodymium magnet with a maximum energy product of
400 kJ/m3is used at the maximum size (*) as the headphones, and the total
magnetic flux is increased to the utmost limit. Moreover, we developed the high
efficient magnetic circuit, which minimizes the magnetic flux loss. The high
magnetic neodymium magnet responds the input signal of High-Resolution Audio
with high sensitivity, and provides a precise reproduction of High-Resolution Audio.
*Compared to other Sony products

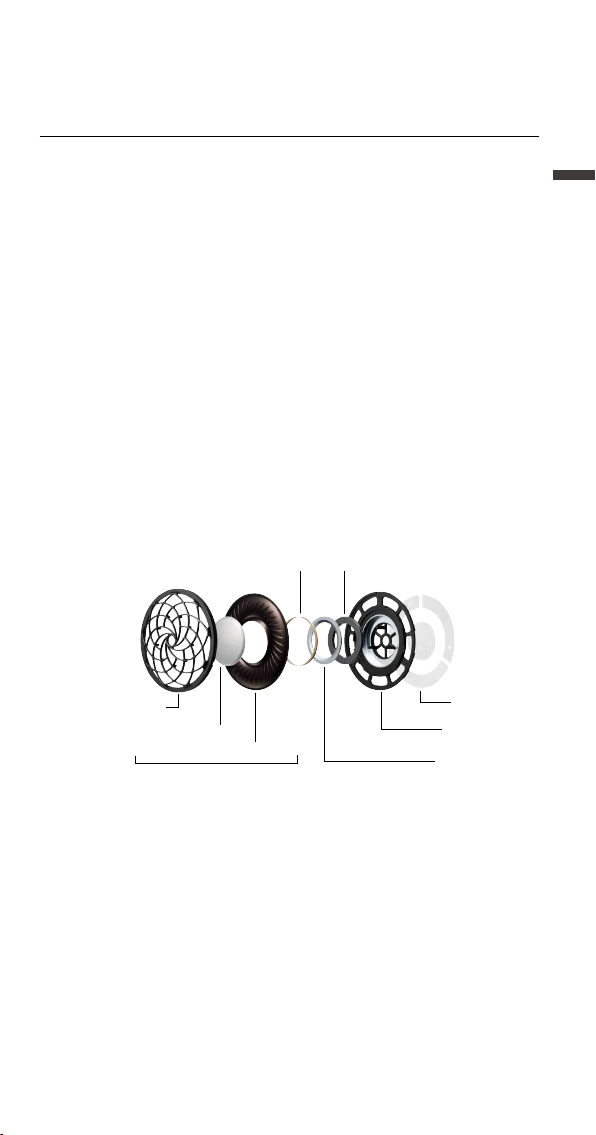

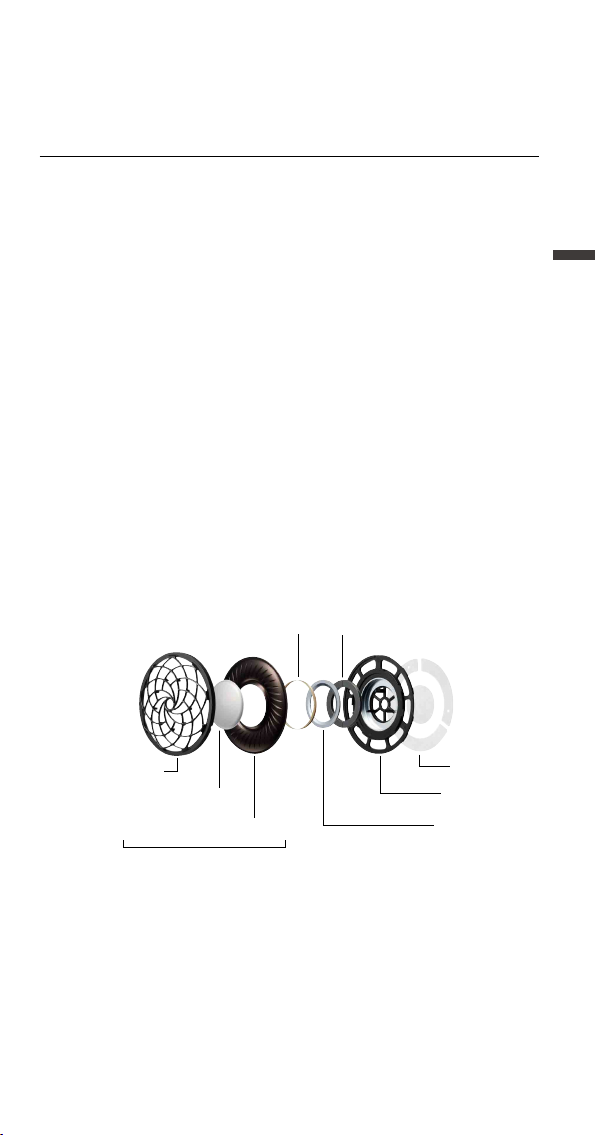

Fibonacci pattern
grill
Voice coil High magnetic neodymium magnet
Magnesium dome
Aluminium-coated LCP edge
Magnesium dome diaphragm
Acoustic resister
Frame
Pole piece
1-4 Fibonacci pattern grill
The grill of the driver unit applies the pattern of the curve referred to in the
Fibonacci sequence that makes its opening equalize. Also, using the high rigidity
material to thin the crosspiece as much as possible, the propagation of air is not
inhibited and smooth ultra-high-frequency characteristics are made. These lead to
less sound coloration and faithful reproduction of High-Resolution Audio.

4
GB
2. Providing atmospheric musical nuances
Resonance-free housing
2-1 Resonance-free housing
As the acoustic resister is used in the front of the housing, you can eliminate the
spatial resonance by controlling the ventilation optimally. This housing removes
special resonance when the closed-type headphones are mounted, and improves
the S/N on the audibility. You can hear all minute sounds included in the
High-Resolution Audio. Also, the combination of different types of materials and the
shape without a plane surface, which seamlessly changes the curvature, enables
the suppression of the resonance.

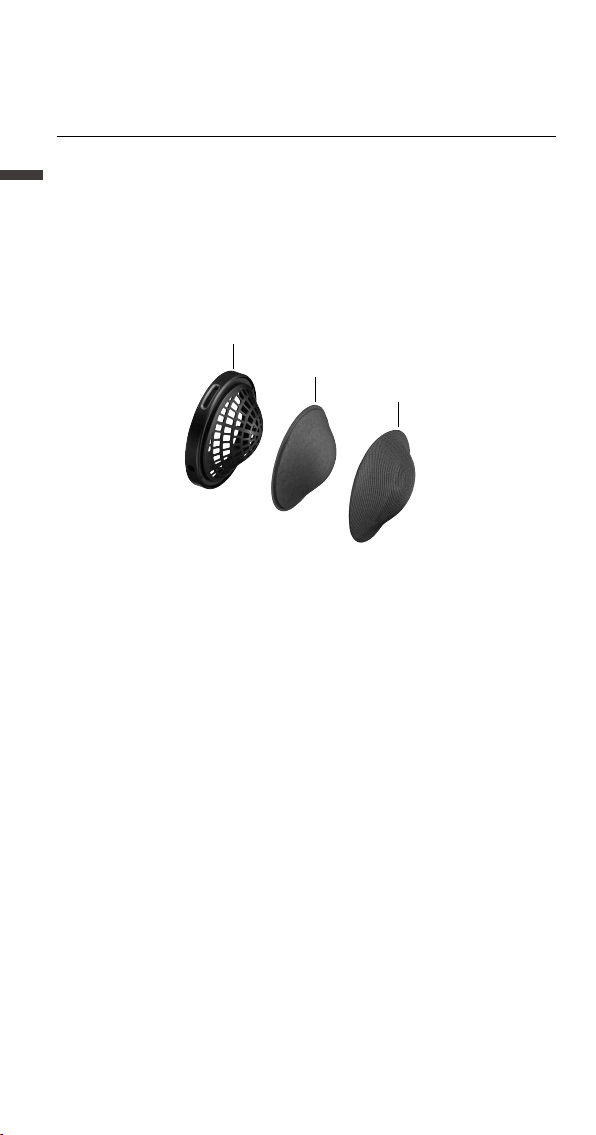

<Resonance-free housing components>
Housing frame
Acoustic resister
Housing protector
Acoustic resister
The acoustic resister uses pulp derived from Canadian conifer and molded into
shape as material. Fibers are shaped using the same method as Japanese Washi
paper making, which uses the groundwater from melted snow whose temperature
is uniform throughout the year.
Less coloration and natural sound are achieved by using high internal-loss material.
Housing protector
To protect the acoustic resister, we use a housing protector that was molded into a
three-dimensional curved surface by knitting stemless wire delicately.
Chromium compound is coated in the surface with ion plating processing, which
improves the surface hardness seven times. This is excellent in wear resistance and
prevents small scratches.

5
GB
3. Providing atmospheric musical nuances
Delivering signals accurately to the headphones.
3-1 Detachable cable
As the cables are detachable to change easily, a headphone cable with mini plug,
which has been widely used in the past, and a balanced-connection headphone
cable are supplied.
Having the high reliability of connection and keeping a stable contact resistance
with long-term use, a fixed structure by the lock ring of the screw is adopted.
3-2 Compatible with balanced connections
By connecting to a balanced-connection compatible product, you can reproduce
higher quality sound.
Using the balanced connection, you can output the sound signal without
transmitting through the ground. This reduces crosstalk and produces delicate
sound with low noise distortion.
The supplied balanced-connection cable is equipped with a balanced standard plug
newly standardized by JEITA.

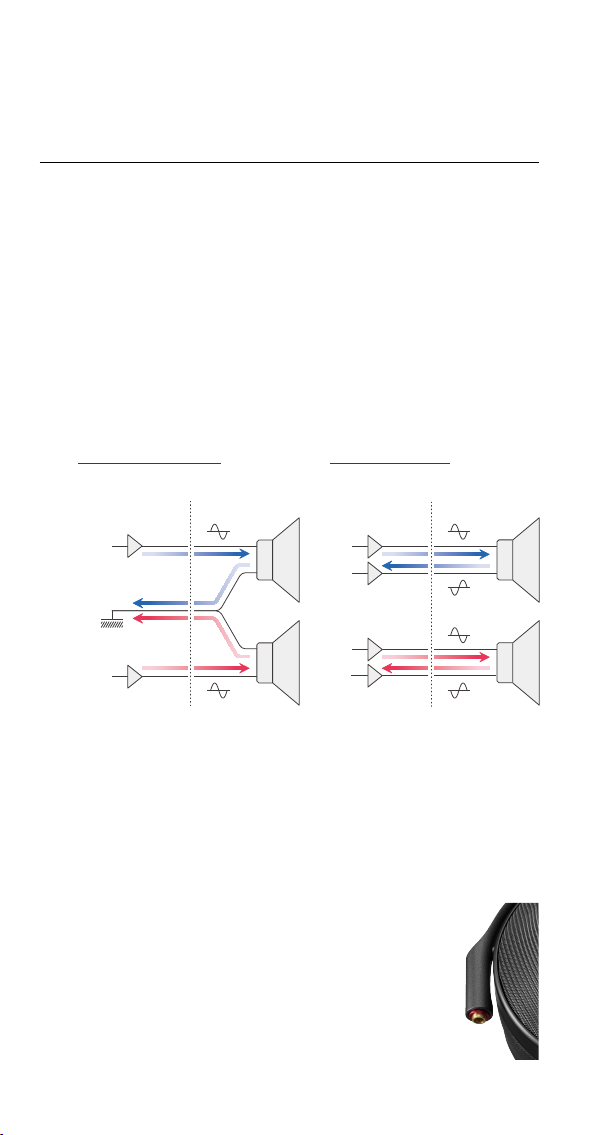

Unbalanced Connection
Amplifier AmplifierHeadphones Headphones
Balanced connection
L ch
R ch
L ch
R ch
AMP
AMP
+AMP
+AMP
-AMP
-AMP
3-3 High-purity, high quality leadless solder
Sony’s unique development solder used for our high-end audio products is adopted
for the component connection solder.
Tin with a very high degree of purity beyond 99.99 % and trace elements are
blended in an optimal ratio to achieve a natural balance of the low-range,
mid-range and high-range.
3-4 Corson alloy jack
The Corson alloy is the optimal material for a connection jack, as
the resistance value is low and rigidity is excellent in the copper
alloy.
The jack surface is gold-plated over the nonmagnetic alloy
plating.

6
GB
4. Pursuing excellent wearability

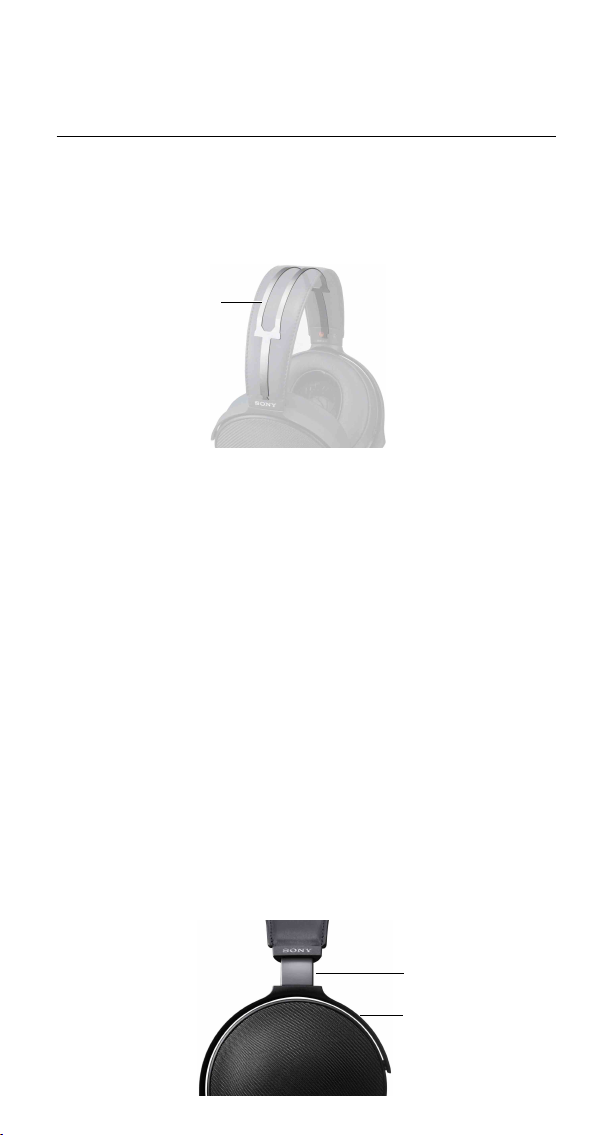

4-1 β titamium headband
β titamium, which is used for eyeglass frames, is used for the headband. Titamium
is light and elastic material used in the material of titanium eyeglass frames first put
into practical use by Japan, to which we have made further improvements. It fits the
shapes of individual heads and you can enjoy long listening comfortably.
β titamium headband
4-2 Genuine leather headband cover
Leather, which is superior in durability, is used for the outside of the headband
cover. Soft and thick cushioning placed in the inside of the headband fits to your
head.
4-3 Genuine leather/Ergonomic shape three-dimensional
earpads
Three-dimensional sewing to fit the unevenness of the head and the thickness of
the polyurethane foam achieve a comfortable fit that evenly disperses pressure.
Improving the airtightness of the driver front space, the very best powerful heavy
bass sound is delivered. Sheep leather is used for the surface material. By carefully
selecting raw materials by applying Japan’s original tanning processing with its
strict process control, we have both a robust and supple texture with high quality.
Its touch is soft and it has a moderate moisture permeability of the unique natural
material as well as excellent durability.
4-4 Aluminum alloy hanger, slider
A thin and high rigid aluminum alloy is used for the hanger and the slider that
become the backbone of the headphones.
We ensure long term optimal adhesion without secular change.
A special alumite treatment that doubles the hardness of the surface is applied to
reduce damage.
Slider
Hanger

7
GB

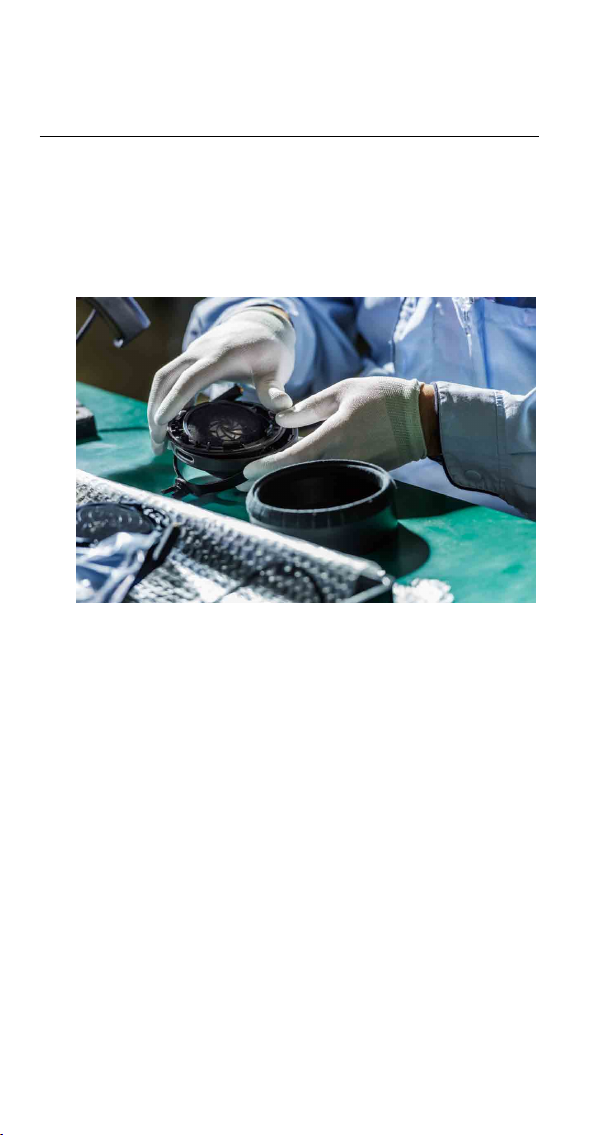

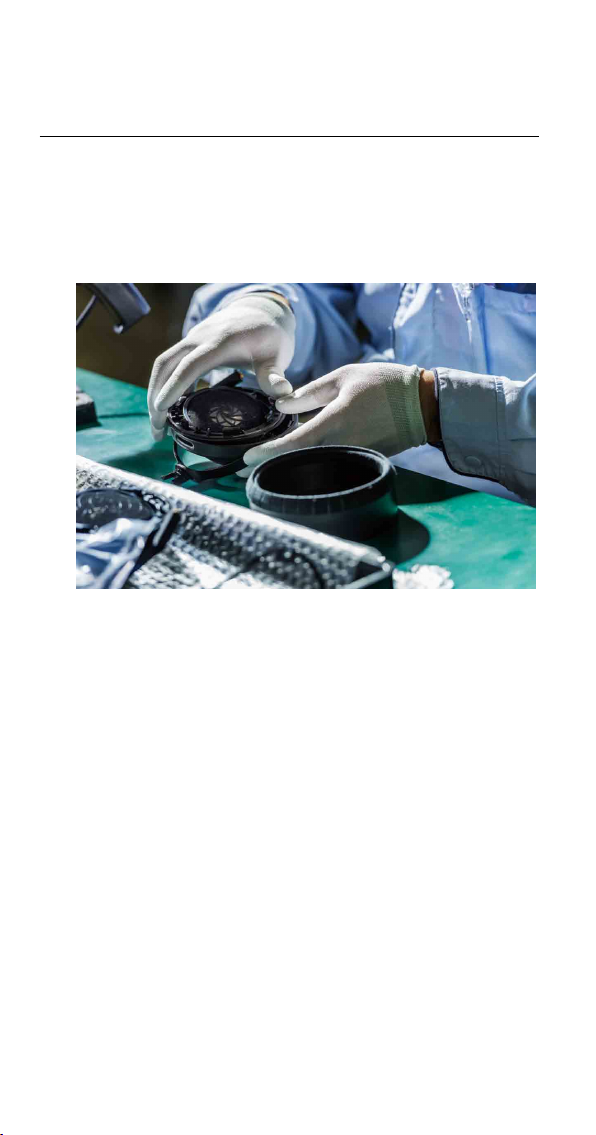

5. Made in Japan
Handicraft by an artificer
MDR-Z1R is assembled in the Japanese factory which has produced the condenser
microphone C-38B and C-800G/9X, and audio products for professionals such as
MDR-CD900ST for many years.
Under the strict quality control that has been cultivated in making the professional
products, these headphones are assembled carefully and individually by hand by
artificers.
After passing strict inspection, the headphones are shipped.

2
FR
Objectifs du MDR-Z1R
Reproduction de nuances musicales atmosphériques
Les nuances musicales atmosphériques offrent une expérience de
lecture de la musique dans l’espace en trois dimensions.
Excellente portabilité
Le port stable et confortable permet de profiter de longues heures
d’écoute de sons haute qualité.

3
FR
FR
1. Reproduction de nuances musicales
atmosphériques
Transducteur HD (haute définition) à grande ouverture de
70mm
1-1 Diaphragme en dôme de magnésium
Le fin film de magnésium qui constitue le dôme lui confère la légèreté et la rigidité
élevée dont il a besoin.
Le diaphragme en dôme de magnésium propage les vibrations générées à partir de
la bobine acoustique vers le dôme et permet de reproduire le son sur une plage de
fréquences ultra large, allant jusqu’à 120kHz. Pour le bord, où une souplesse
adéquate est requise, nous avons opté pour du polymère cristal liquide recouvert
d’aluminium. La combinaison de plusieurs matériaux à perte interne élevée
minimise la coloration et éclaircit le son.
1-2 Diaphragme à large ouverture
Le diaphragme à large ouverture de 70mm, c’est-à-dire plus grande qu’une capsule
d’oreille humaine typique, rend les ondes sonores pratiquement plates. En
aplatissant et en élargissant les ondes sonores, vous pouvez profiter d’un son
naturel, similaire à celui d’une musique diffusée en direct.
1-3 Aimant néodyme ultra-puissant
Un aimant néodyme de la plus haute qualité produisant une énergie maximum de
400 kJ/m3est utilisé à la même taille maximale (*) que le casque tandis que le flux
magnétique total est augmenté jusqu’à sa limite extrême. Nous avons en outre
développé le circuit magnétique à haut rendement, afin de minimiser la perte de
flux magnétique. L’aimant néodyme ultra-puissant réagit au signal d’entrée de
l’audio haute résolution avec une sensibilité élevée et assure une reproduction
précise de l’audio haute résolution.
*En comparaison avec d’autres produits Sony
Grille à motif
Fibonacci
Bobine acoustique Aimant néodyme ultra-puissant
Dôme de magnésium
Bord en polymère cristal
liquide recouvert d’aluminium
Diaphragme en dôme de magnésium
Résistance
acoustique
Châssis
Pièce polaire
1-4 Grille à motif Fibonacci
La grille du transducteur applique le motif de courbe référencé dans la séquence
Fibonacci qui égalise son ouverture. De plus, l’utilisation d’un matériau à haute
rigidité pour amincir le plus possible la pièce transversale n’entrave pas la
propagation de l’air et confère aux fréquences les plus hautes des caractéristiques
de régularité. Cela engendre moins de coloration du son et une reproduction fidèle
de l’audio haute résolution.

4
FR
2. Reproduction de nuances musicales
atmosphériques
Boîtier exempt de résonance
2-1 Boîtier exempt de résonance
L’utilisation d’une résistance acoustique à l’avant du boîtier élimine la résonance
spatiale grâce au contrôle optimal de la ventilation. Ce boîtier élimine la résonance
propre au montage du casque de type fermé et améliore le rapport S/B de
l’audibilité. Vous entendez ainsi tous les sons minutes de l’audio haute résolution.
En outre, la combinaison de différents types de matériaux à une forme sans surface
plane qui modifie la courbure en toute transparence, contribue à supprimer la
résonance.

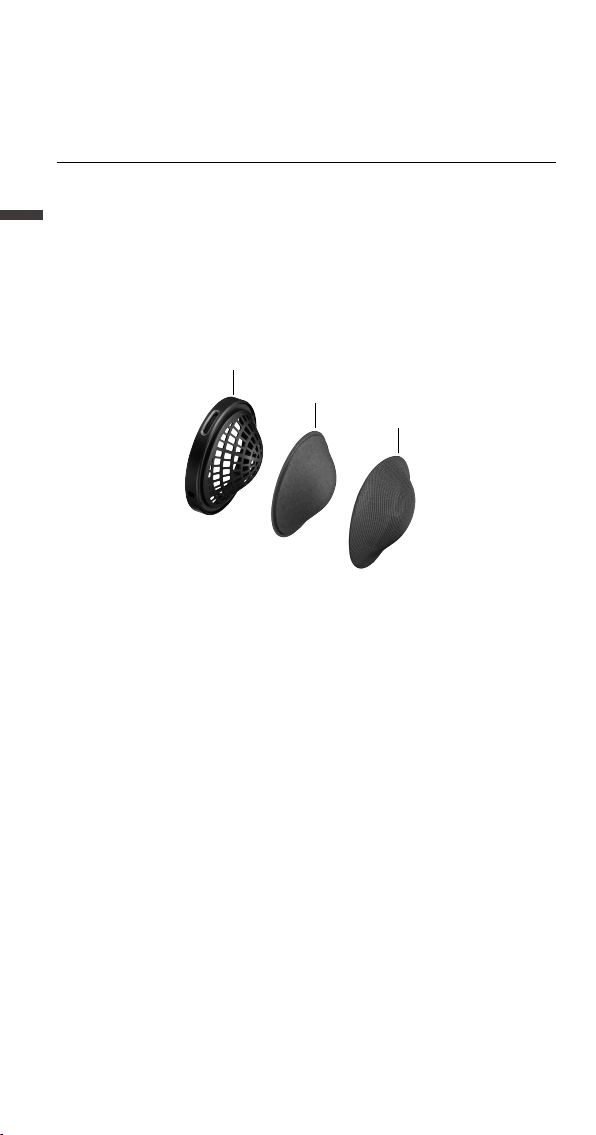

<Composants du boîtier exempt de résonance>
Châssis du boîtier
Résistance acoustique
Protecteur du boîtier
Résistance acoustique
La résistance acoustique utilise de la pulpe extraite d’un conifère canadien et
moulée sous forme de matériau. Les fibres sont façonnées avec la même méthode
que celle employée pour la fabrication du papier japonais washi, qui utilise l’eau
souterraine issue de la fonte des neige dont la température est la même tout au
long de l’année.
Le son naturel et moins coloré est obtenu en utilisant du matériau à perte interne
élevée.
Protecteur du boîtier
Pour protéger la résistance acoustique, nous avons adopté un protecteur moulé
dans une surface courbée en trois dimensions en tricotant délicatement du fil sans
tige.
La surface est enduite d’un composé de chrome à l’aide d’un processus de
plaquage ionique, ce qui multiplie par sept la rigidité de la surface. Le résultat
obtenu offre une excellente résistance à l’usure et empêche les petites griffes.

5
FR
3. Reproduction de nuances musicales
atmosphériques
Transmission précise des signaux vers le casque.
3-1 Câble amovible
Comme les câbles sont amovibles pour faciliter le remplacement, nous avons prévu
un câble pour casque avec mini-fiche, massivement utilisé dans le passé, ainsi
qu’un câble pour casque à raccordement équilibré.
La haute fiabilité de la connexion étant atteinte, de même que le maintien d’une
résistance de contact stable sur le long terme, nous avons adopté une structure fixe
via la bague de verrouillage de la vis.
3-2 Compatibilité avec les raccordements équilibrés
Le raccordement du casque à un produit compatible avec les raccordements
équilibrés vous permet de reproduire le son avec une qualité supérieure.
Le raccordement équilibré reproduit le signal son sans le transmettre via la terre.
Cela réduit la diaphonie et produit un son délicat avec une faible distorsion du bruit.
Le câble à raccordement équilibré fourni est équipé d’une fiche standard équilibrée,
récemment normalisée par la JEITA.
Raccordement non équilibré
Amplificateur AmplificateurCasque Casque
Raccordement équilibré
Canal
gauche
Canal
droit
Canal
gauche
Canal
droit
AMP
AMP
+AMP
+AMP
-AMP
-AMP
3-3 Soudure sans plomb de qualité et de pureté élevées
La soudure développée de façon unique par Sony pour nos produits audio haut de
gamme est utilisée pour les connexions de composants.
Nous mélangeons de l’étain à un très haut degré de pureté, supérieur à 99,99%, à
des oligo-éléments, selon un rapport optimal de manière à obtenir un équilibre
naturel des basses, moyennes et hautes fréquences.
3-4 Prise en alliage Corson
L’alliage de cuivre Corson est le matériau optimal pour une prise
de raccordement, car il offre à la fois une faible valeur de
résistance et une excellente rigidité.
La surface de la prise est plaquée or par-dessus le placage en
alliage non magnétique.

6
FR
4. Excellente portabilité
4-1 Serre-tête en titane β
Le serre-tête est constitué de titane β, utilisé dans les montures de lunettes. Le
titane dont il est question ici est le matériau léger et élastique qui a été utilisé dans
la fabrication de monture de lunettes en titane pour la première fois par le Japon et
auquel nous avons apporté des améliorations supplémentaires. Il s’adapte
parfaitement à la forme de la tête et permet une écoute prolongée et confortable.
Serre-tête en titane β
4-2 Revêtement de serre-tête en cuir véritable
Le serre-tête est recouvert de cuir, réputé pour son exceptionnelle durabilité. Le
matelassage souple et épais placé à l’intérieur du serre-tête s’adapte idéalement à
votre tête.
4-3 Oreillettes trois dimensions avec cuir véritable/forme
ergonomique
La confection en trois dimensions pour épouser le défaut de planéité de la tête ainsi
que l’épaisseur de la mousse polyuréthane offrent un port confortable qui disperse
uniformément la pression. L’amélioration de l’étanchéité de l’espace avant du
transducteur permet d’atteindre les sons graves profonds les plus puissants. Le
matériau de surface est constitué de cuir de mouton. La sélection judicieuse des
matériaux bruts et l’application de la technique de tannage originale du Japon avec
son contrôle de processus strict engendre une texture de haute qualité à la fois
souple et robuste.
Ce matériau naturel unique est non seulement doux au toucher, mais offre aussi
une excellente durabilité avec une perméabilité à l’humidité modérée.
4-4 Dispositif de suspension et glissière en alliage
d’aluminium
Le dispositif de suspension et la glissière qui constituent l’épine dorsale du casque
sont constitués d’un alliage d’aluminium fin et ultra rigide.
L’adhésion optimale à long terme sans changement séculaire est garantie.
Un traitement alumine spécial qui double la rigidité de la surface est appliqué pour
minimiser les dommages.
Glissière
Dispositif de suspension

7
FR
5. Fabriqué au Japon
Assemblage à la main par un artisan
Le MDR-Z1R est assemblé dans l’usine japonaise qui produit les microphones à
condenseur C-38B et C-800G/9X ainsi que des produits audio pour professionnels
tels que le MDR-CD900ST depuis de nombreuses années.
Ces casques sont assemblés soigneusement et individuellement à la main par des
artisans, sous le même contrôle de qualité strict que celui appliqué aux produits
professionnels.
Après avoir subi une inspection minutieuse, les casques sont expédiés.

2
ES
Objetivos de los auriculares MDR-Z1R
Reproducir los matices musicales ambientales
Los matices musicales ambientales hacen referencia a la
experiencia tridimensional en el espacio en el que se reproduce la
música.
Aumentar el confort de utilización
Ofrecer un mayor confort y más estabilidad para disfrutar de un
sonido de alta calidad durante muchas horas.

3
ES
ES
1. Reproducir los matices musicales ambientales
Unidad auricular HD (alta definición) de gran apertura de
70 mm
1-1 Diafragma de tapa de magnesio
En la zona de la tapa, que debe ser ligera y muy rígida, se utiliza una fina película de
magnesio.
El diafragma de la tapa de magnesio propaga las vibraciones generadas por la
bobina de voz a la zona de la tapa y consigue una reproducción del sonido en una
gama de frecuencias superaltas, de 120 kHz. En la zona del borde, que requiere una
flexibilidad suficiente, se ha adaptado el LCP con revestimiento de aluminio. La
combinación de diferentes materiales con una elevada pérdida interna reduce la
coloración del sonido y permite obtener un sonido más nítido.
1-2 Diafragma de gran apertura
El diafragma de gran apertura tiene un tamaño de 70 mm, superior al tamaño
habitual de una cápsula auditiva humana, lo que se traduce en unas ondas
acústicas prácticamente planas. Eso le permite disfrutar de un sonido natural, como
si escuchara música en directo, gracias a unas ondas acústicas amplias y planas.
1-3 Imán de neodimio altamente magnético
Los auriculares utilizan el imán de neodimio de categoría superior y de mayor
tamaño (*), con una producción máxima de energía de 400 kJ/m3, con lo que el flujo
magnético total aumenta hasta su límite máximo. Además, hemos desarrollado un
circuito magnético altamente eficiente, que minimiza la pérdida de flujo magnético.
El imán de neodimio altamente magnético ofrece una respuesta de alta sensibilidad
a las señales de entrada de Audio de alta resolución y proporciona una
reproducción precisa del Audio de alta resolución.
* En comparación con otros productos Sony
Rejilla con secuencia
de Fibonacci
Bobina de voz Imán de neodimio altamente magnético
Tapa de magnesio
Borde LCP con recubrimiento
de aluminio
Diafragma de tapa de magnesio
Resistor acústico
Chasis
Pieza de polo
1-4 Rejilla con secuencia de Fibonacci
La rejilla de la unidad auricular aplica el patrón de curva empleado en la secuencia
de Fibonacci, lo que se traduce en la igualación de su apertura. Además, la
utilización de material de gran rigidez para conseguir una pieza transversal más fina
evita bloqueos en la propagación del aire y permite obtener un sonido con unas
frecuencias ultraaltas. El resultado es una coloración del sonido inferior y una
reproducción más fiel del Audio de alta resolución.

4
ES
2. Reproducir los matices musicales ambientales
Caja sin resonancias
2-1 Caja sin resonancias
La utilización del resistor acústico en la parte frontal de la caja elimina la resonancia
espacial, gracias a la optimización del control de la ventilación. Esta caja elimina las
resonancias espaciales cuando se utilizan los auriculares de tipo cerrado y mejora la
audibilidad de la relación señal-ruido. De este modo, puede apreciar hasta los más
mínimos sonidos del Audio de alta resolución. Asimismo, la combinación de
diferentes tipos de materiales y de una forma sin superficies planas, que modifica
sutilmente la curvatura, permite también eliminar las resonancias.
<Componentes de la caja sin resonancias>
Chasis de la caja
Resistor acústico
Protector de la caja
Resistor acústico
El resistor acústico está fabricado mediante moldeo con pulpa obtenida de
coníferas de Canadá. Para dar forma a las fibras se emplea el mismo método
utilizado en la confección del papel washi japonés, en el que se usa agua
subterránea procedente del deshielo, cuya temperatura se mantiene uniforme a lo
largo de todo el año.
La utilización de materiales con una gran pérdida interna permite obtener un sonido
más natural y con menos coloración.
Protector de la caja
Para proteger el resistor acústico, la caja incorpora un protector con una superficie
curvada tridimensional de malla elaborada con hilo sin costuras.
La superficie, fabricada con un compuesto de cromo, incorpora un recubrimiento
iónico que multiplica por siete la dureza de la superficie. Además, ofrece una gran
resistencia al desgaste y evita los pequeños arañazos.

5
ES
3. Reproducir los matices musicales ambientales
Envío preciso de las señales a los auriculares.
3-1 Cable extraíble
Los cables son extraíbles, por lo que pueden cambiarse con facilidad, y se incluyen
un cable de auriculares con miniclavija, muy utilizado en modelos anteriores, y
también un cable de auriculares con conexión equilibrada.
Gracias a la gran fiabilidad de la conexión y a la estabilidad a largo plazo de la
resistencia de contacto, se ha podido utilizar una estructura fija en el anillo de
bloqueo del tornillo.
3-2 Compatible con conexiones equilibradas
Conectando un producto compatible con conexiones equilibradas es posible
reproducir sonido de una mayor calidad.
Utilizando la conexión equilibrada, la señal de sonido emitida no se transmite a
través de la conexión de tierra. Eso permite reducir la diafonía y obtener un sonido
más delicado y con menos distorsiones.
El cable de conexión equilibrada suministrado incluye una clavija estándar
equilibrada recientemente estandarizada por JEITA.
Conexión no equilibrada
Amplificador AmplificadorAuriculares Auriculares
Conexión equilibrada
Canal I
Canal D
Canal I
Canal D
AMP
AMP
+AMP
+AMP
-AMP
-AMP
3-3 Soldadura sin plomo de alta pureza y gran calidad
La exclusiva soldadura desarrollada por Sony para nuestros productos de audio de
gama alta se utiliza también para soldar las conexiones de los componentes.
La combinación de estaño de alta pureza (superior al 99,99%) y elementos traza en
una proporción óptima permite obtener un equilibrio natural entre las gamas bajas,
medias y altas.
3-4 Clavija de aleación de Corson
La aleación de Corson es un material ideal para una clavija de
conexión, gracias a su reducido valor de resistencia y a su
excelente rigidez en contacto con la aleación de cobre.
La clavija presenta una superficie dorada en la placa de la
aleación no magnética.

6
ES
4. Aumentar el confort de utilización
4-1 Diadema de titanio beta
El titanio beta, que se utiliza en las monturas de gafas, es el material elegido para la
diadema. El titanio es un material ligero y elástico utilizado en la elaboración de
monturas de gafas, empleado por primera vez en Japón y mejorado a lo largo de los
años. La diadema se adapta a las diferentes formas de las cabezas y aporta un gran
confort, incluso después de muchas horas de utilización.
Diadema de titanio beta
4-2 Forro de la diadema de cuero auténtico
El cuero, un material extremadamente resistente, se utiliza en el exterior de la
diadema. En el interior de la diadema, un acolchado suave y mullido se adapta
perfectamente al perfil de la cabeza.
4-3 Almohadillas tridimensionales ergonómicas de cuero
auténtico
El cosido tridimensional se adapta a las irregularidades de la cabeza, mientras que
la gruesa espuma de poliuretano aporta un excelente confort y una disipación de la
presión homogénea. Asimismo, la mejora del aislamiento de la zona frontal de la
unidad permite obtener unos graves más potentes. Como material de la superficie
se utiliza cuero de oveja. La cuidada selección de las materias primas y la aplicación
de técnicas de curtido tradicionales japonesas, con un estricto control de los
procesos, ha dado como resultado una textura resistente y agradable, con una
calidad máxima.
Este exclusivo material natural, de tacto suave y con una permeabilidad de la
humedad moderada, es garantía de una larga vida útil.
4-4 Regulador y soporte de aleación de aluminio
El regulador y el soporte, la columna vertebral de los auriculares, utilizan una
aleación de aluminio fina y de gran rigidez.
De este modo, se obtiene una adhesión óptima a largo plazo sin variaciones
seculares.
Además, la aplicación de un tratamiento especial de Alumite multiplica por dos la
dureza de la superficie, para minimizar los daños.
Regulador
Soporte

7
ES
5. Fabricado en Japón
Elaborado a mano por especialistas
Los auriculares MDR-Z1R se montan en la misma planta de Japón responsable de la
producción de los micrófonos de condensador C-38B y C-800G/9X y de productos
de audio para profesionales como el MDR-CD900ST.
Aplicando los rigurosos controles de calidad utilizados en la fabricación de los
productos profesionales, los mejores especialistas montan a mano y uno a uno
estos auriculares.
Los auriculares no salen de la fábrica hasta que no superan nuestro estricto control
final.

©2016 Sony Corporation
Printed in Japan
4-593-591-11(1)
GB On how to use MDR-Z1R, please refer to the supplied Operating
Instructions.
FR Pour en savoir plus sur l’utilisation du MDR-Z1R, consultez le mode
d’emploi fourni.
ES Para obtener información sobre el uso de los MDR-Z1R, consulte el
manual de instrucciones suministrado.
