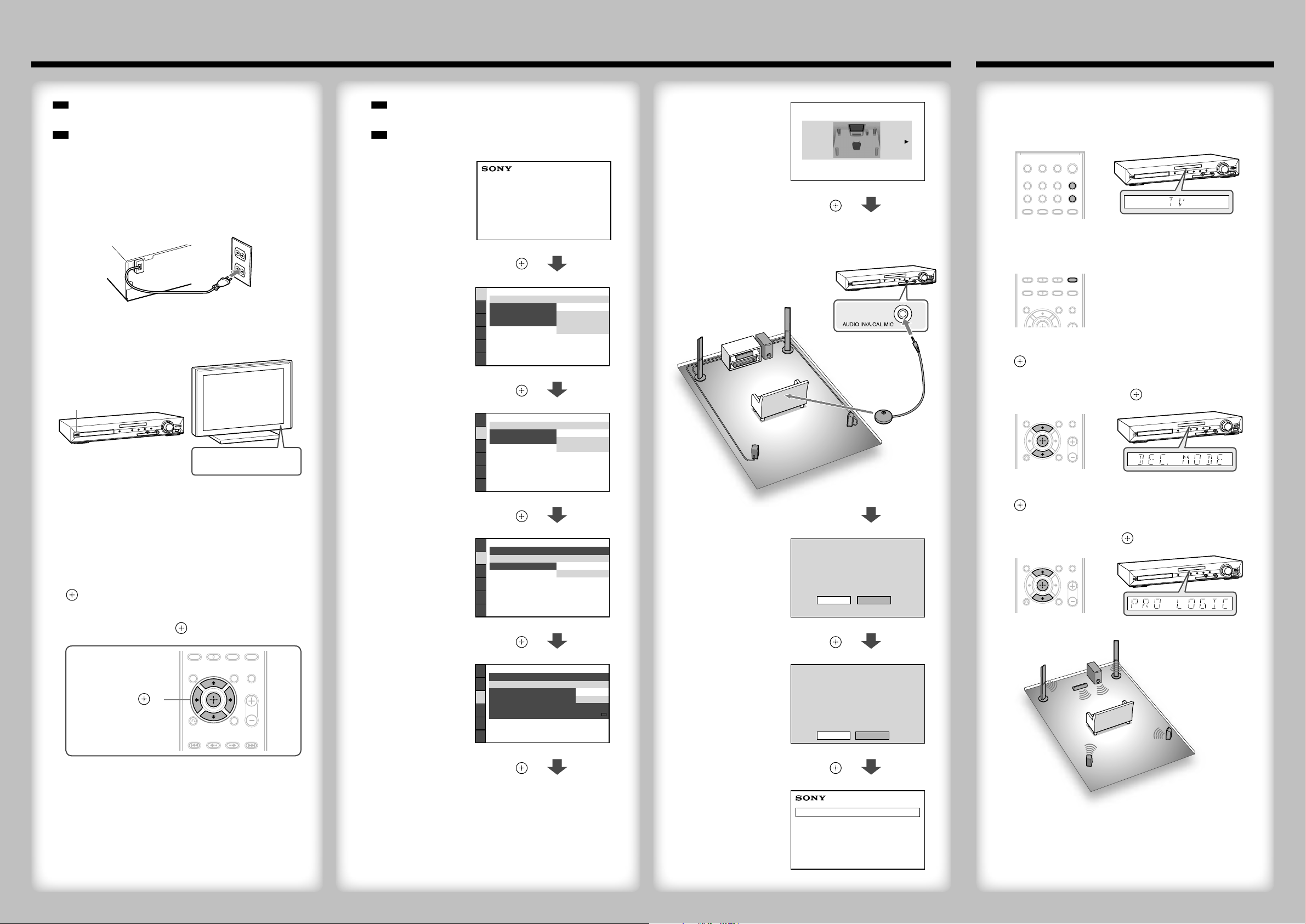

Quick Setup Guide/Guía de ajuste rápido
1Connecting the speakers/Conexión de los altavoces
Rear panel of the main unit/Panel posterior de la unidad principal
2Connecting the TV/Conexión del televisor
To connect speaker cords to the speaker/Para conectar los cables de altavoz al altavoz
DAV-DZ680/DZ780
Connect the speaker cords to match the color of the SPEAKER jacks of the unit.
Conecte los cables de altavoz de modo que coincidan con el color de las tomas SPEAKER de la unidad.
Depending on the jacks on your TV, select the video and audio connection method.
En función de las tomas del televisor, seleccione el método de conexión de audio y vídeo.
Video connection method/Método de conexión de vídeo
Method 1/Método 1
HDMIOUT
COAXIAL75
FM
ANTENNA
DMPORT
DC5V
0.7AMAX
DIGITALIN
COAXIAL
OPTICAL
TVEUROAV
OUTPUT(TOTV)
FRONTRFRONTLSURRSURL
SPEAKER
EZW-T100
P
B
/C
B
P
R
/C
R
Y
COMPONENTVIDEOIN
HDMIIN
AUDIOOUTL
R
TV/VIDEO
DIGITALOUT
COAXIAL
OPTICAL
TV
SCART (EURO AV) cable*
Cable SCART (EURO AV)*
Method 2/Método 2
HDMI cable*
Cable HDMI*
HDMIOUT
COAXIAL75
FM
ANTENNA
DMPORT
DC5V
0.7AMAX
DIGITALIN
COAXIAL
OPTICAL
TVEUROAV
OUTPUT(TOTV)
FRONTRFRONTLSURRSURL
SPEAKER
EZW-T100
P
B
/C
B
P
R
/C
R
Y
COMPONENTVIDEOIN
AUDIOOUTL
R
TV/VIDEO
DIGITALOUT
COAXIAL
OPTICAL
TV
HDMIIN
HDMI IN
SCART (EURO AV) cable*
Cable SCART (EURO AV)*
Audio connection method/Método de conexión de audio
Method 1/Método 1
Digital optical cord*
Cable digital óptico*
HDMIOUT
COAXIAL75
FM
ANTENNA
DMPORT
DC5V
0.7AMAX
DIGITALIN
COAXIAL
OPTICAL
TVEUROAV
OUTPUT(TOTV)
FRONTRFRONTLSURRSURL
SPEAKER
EZW-T100
COAXIAL
DIGITALOUT
TV
AUDIOOUTL
R
TV/VIDEO
HDMIIN
P
B
/C
B
P
R
/C
R
Y
COMPONENTVIDEOIN
VIDEOIN
OPTICAL
DIGITALOUT
OPTICAL
DIGITAL OUT
Method 2/Método 2
Digital coaxial cord*
Cable digital coaxial*
HDMIOUT
COAXIAL75
FM
ANTENNA
DMPORT
DC5V
0.7AMAX
DIGITALIN
COAXIAL
OPTICAL
TVEUROAV
OUTPUT(TOTV)
FRONTRFRONTLSURRSURL
SPEAKER
EZW-T100
DIGITALOUT
OPTICAL
TV
AUDIOOUTL
R
TV/VIDEO
HDMIIN
P
B
/C
B
P
R
/C
R
Y
COMPONENTVIDEOIN
VIDEOIN
COAXIAL
DIGITALOUT
COAXIAL
DIGITAL OUT
SUBWOOFER
SUR L
SUR R
FRONT R
CENTER
FRONT L
Main unit/
Unidad principal
Rear of the speaker/Parte posterior del altavoz
For details, see the Operating Instructions.
Para obtener más información, consulte el Manual de instrucciones.
CENTER
SUBWOOFER
SPEAKER
Green
Verde
Purple
Púrpura
FRONTRFRONTLSURRSUR L
SPEAKER
HDMIOUT
DMPORT
DC5V
0.7AMAX
Red
Rojo
White
Blanco
Blue
Azul
Gray
Gris
*Not supplied/No suministrado
*Not supplied/No suministrado
DAV-DZ680 is the model used for illustration purposes.
DAV-DZ680 es el modelo utilizado con fines ilustrativos.

DAV-DZ680/DZ780 (GB/ES) 4-136-122-11(1)
1 Press FUNCTION +/– to display“TV.”
Pulse FUNCTION +/– hasta que aparezca “TV”.
2 Press SYSTEM MENU.
Pulse SYSTEM MENU.
3 Press /to display “DEC. MODE,”then press
.
Pulse /hasta que aparezca “DEC. MODE”y,
a continuación, pulse .
4 Press /to display “PRO LOGIC,” then press
.
Pulse /hasta que aparezca “PRO LOGIC” y, a
continuación, pulse .
5 Press SYSTEM MENU to exit the menu.
Pulse SYSTEM MENU para salir del menú.
Note
Displayed items vary depending on the area.
Nota
Los elementos que aparecen varían en función de la zona.
Home Theatre System
Select an on-screen
language.
Seleccione un idioma
para las indicaciones
en pantalla.
LANGUAGE SETUP
MENU:
OSD:
AUDIO:
SUBTITLE:
ENGLISH
ENGLISH
FRENCH
SPANISH
PORTUGUESE
/,
Select the aspect ratio
of the connected TV.
Seleccione el formato
del televisor
conectado.
VIDEO SETUP
LINE:
TV TYPE:
PAUSE MODE:
16:9
16:9
4:3 LETTER BOX
4:3 PAN SCAN
/,
Select the output
method for video
signals.
Seleccione el método
de salida de las señales
de vídeo.
VIDEO SETUP
LINE:
TV TYPE:
PAUSE MODE:
16:9
VIDEO
VIDEO
VIDEO
VIDEO
RGB
/,
Select [ON] when you
connect the main unit
and the TV with an
HDMI cable.
Seleccione [SI] si
conecta la unidad
principal y el televisor
con un cable HDMI.
HDMI SETUP
HDMI RESOLUTION:
VOLUME LIMIT:
AUTO (1920x1080p)
OFF
SD
YCBCR/RGB(HDMI):
JPEG RESOLUTION:
AUDIO(HDMI):
CONTROL FOR HDMI: OFF
OFF
ON
/,
Note
Do not insert a disc before performing the Quick Setup.
Nota
No inserte ningún disco antes de realizar el ajuste rápido.
1 Connect the AC power cord.
The shape of the wall outlet differs depending on the area.
Conecte el cable de alimentación de ca.
La forma de la toma de pared varía en función de la zona.
2 Turn on the power of the main unit and TV.
Encienda la unidad principal y el televisor.
/
/
(power/encendido)
3 Switch the input selector on your TV to display
“SONY Home Theatre System.”
Cambie el ajuste del selector de entrada del
televisor para visualizar“SONY Home Theatre
System”.
4 Set each following item, using ///and
.
Ajuste cada uno de los elementos siguientes
mediante ///y .
///,
(ENTER)
Select the speaker
formation.
Seleccione la
disposición de los
altavoces.
SPEAKER FORMATION
STANDARD
/,
Connect the calibration
mic and set it at the
listening position.
Conecte el micrófono de
calibración y ajústelo en
la posición de escucha.
Select [YES] to perform
[AUTO CALIBRATION].
Seleccione [SI] para
ejecutar la función
[CALIBRAC. AUTOM.].
NO
Connect calibration mic. Start
measurement?
AUTO CALIBRATION
YES
/,
Select [YES] to save the
measurement results.
Seleccione [SI] para
guardar los resultados
de la medición.
FRONT L :
FRONT R :
CENTER :
SUBWOOFER :
SURROUND L :
SURROUND R :
If OK, unplug calibration mic and select
“YES”.
YES
YES
YES
YES
YES
YES
Measurement complete.
NOYES
/,
QUICK SETUP is complete.
Home Theatre System
Listening to TV sound from all speakers/
Audición del sonido del televisor a través de todos
los altavoces
3Performing the Quick Setup/Realización del ajuste rápido
