Sony HT-DDW870 Instruction manual

INPUT
VIDEO
INPUT
VIDEO 1
VIDEO IN
AUDIO IN
VIDEO IN
VIDEO 2
AUDIO IN
SA-CD/
CD
IN
COAXIAL
MD/TAPE SA-CD/CD
L
R
L
R
OUT ININ
VIDEO IN
AM
AUDIO IN AUDIO OUT
VIDEO OUT
L
R
L
R
DIGITAL
ANTENNA
OPTICAL
VIDEO 2
IN
VIDEO OUT
FRONT A
LR
LR
++ ––
CENTER FRONT B
SPEAKERS
LR
R
+ –
DIGITAL OUT
COAXIAL
OUTPUT
VIDEO
DVD
AUDIO
OUT
SUB
WOOFER
MONITOR
SURROUND BACK
L
SURROUND
SPEAKERS
DVD
IN
2-549-782-11(1)
DVD player
Lecteur DVD
Reproductor de discos DVD
DVD-Player
DVD-speler
Sony Corporation © 2005 Printed in Malaysia
HOME THEATRE
SYSTEM
HT-DDW870
Speaker Connection
Raccordement des enceintes
Conexión de los altavoces
Anschließen der Lautsprecher
Luidsprekeraansluiting
SS-MSP87SR
Surround speaker (right)
Enceinte surround (droite)
Altavoz perimétrico (derecho)
Surroundlautsprecher (rechts)
Achterluidspreker (rechts)
Coaxial cord
Cordon coaxial
Cable coaxial
Koaxialkabel
Coaxiaalkabel
Speaker cord
Cordon d’enceinte
Cables de altavoces
Lautsprecherkabel
Luidsprekersnoeren
Center speaker
Enceinte centrale
Altavoz central
Centerlautsprecher
Middenluidspreker
SS-CNP87
SS-MSP87R
Front speaker (right)
Enceinte avant (droite)
Altavoz delantero (derecho)
Frontlautsprecher (rechts)
Voorluidspreker (rechts)
SS-MSP87L
Front speaker (left)
Enceinte avant (gauche)
Altavoz delantero (izquierdo)
Frontlautsprecher (links)
Voorluidspreker (links)
SS-MSP87SL
Surround speaker (left)
Enceinte surround (gauche)
Altavoz perimétrico (izquierdo)
Surroundlautsprecher (links)
Achterluidspreker (links)
Speaker cord
Cordon d’enceinte
Cables de altavoces
Lautsprecherkabel
Luidsprekersnoeren
Speaker label
Identification de l’enceinte
Etiqueta del altavoz
Lautsprecheraufkleber
Luidsprekerlabel
Deutsch
In dieser Anleitung zum Anschließen der Lautsprecher wird beschrieben, wie Sie den DVD-Player, den
Fernseher, die Lautsprecher und den Subwoofer so anschließen, dass Sie über den DVD-Player
Mehrkanalraumklang wiedergeben lassen können. Näheres dazu schlagen Sie bitte in der mit dem Receiver
gelieferten Bedienungsanleitung nach.
Sehen Sie vor dem Anschließen der Lautsprecher auf der Rückseite der Lautsprecher nach, welcher
Modellname auf dem Lautsprecheraufkleber angegeben ist. Schließen Sie die Lautsprecher wie in der
Abbildung rechts dargestellt an.
Die Front- und der Centerlautsprecher sowie der Subwoofer sind magnetisch abgeschirmt, so dass sie in die
Nähe eines Fernsehgeräts gestellt werden können. Die Surroundlautsprecher und der hintere
Surroundlautsprecher sind jedoch nicht magnetisch abgeschirmt. Es empfiehlt sich daher, die Lautsprecher
etwas weiter entfernt vom Fernsehgerät aufzustellen.
SA-WMSP87E
Sub woofer
Caisson de grave
Altavoz del altavoz de graves
Subwoofer
Lagetonen-luidspreker
HT-DDW870 2-549-782-11(1) GB/FR/ES/DE/NL
Monaural audio cord
Cordon audio monophonique
Cable de audio monoaural
Monaurales Audiokabel
Mono audiosnoer
English

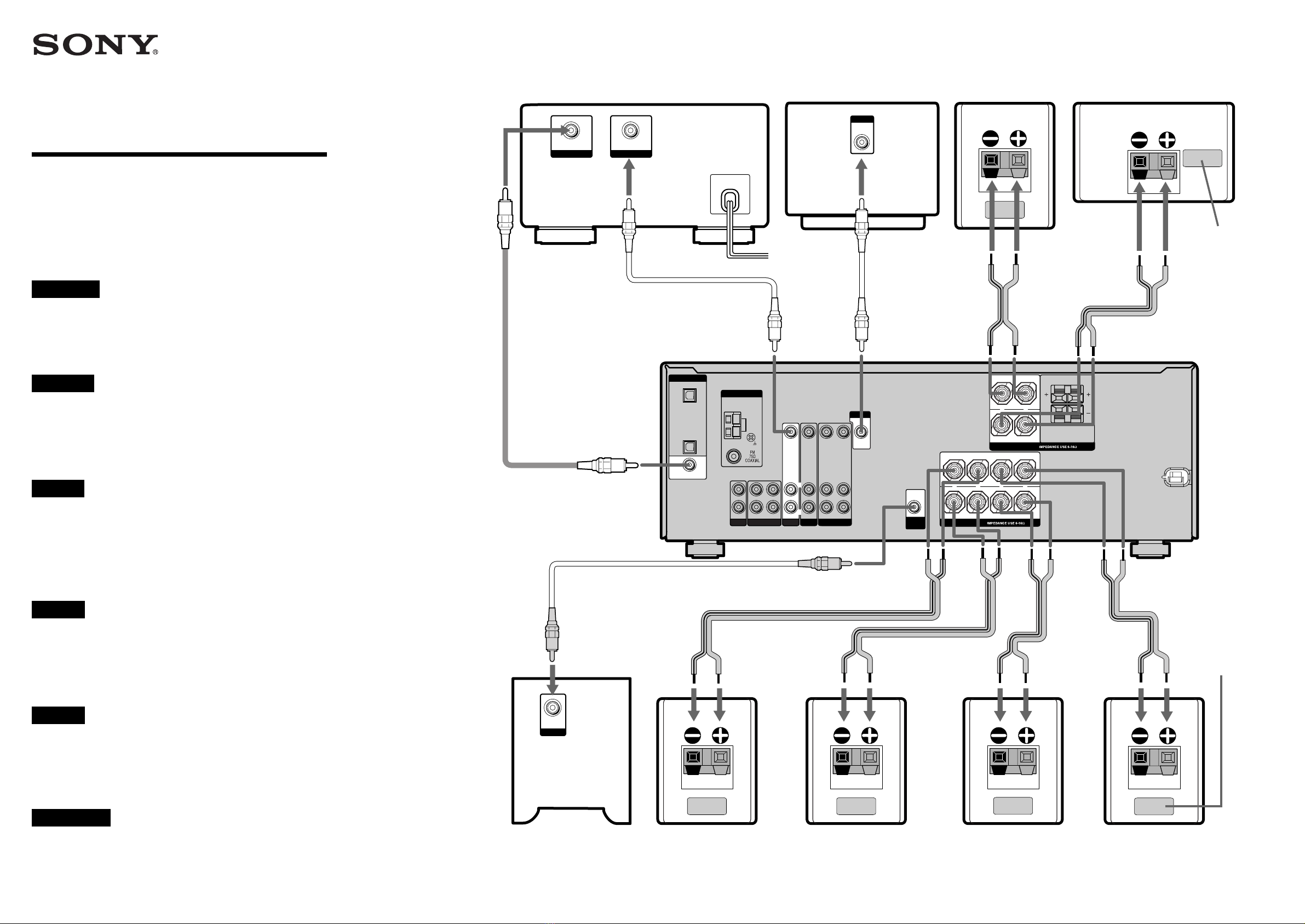

This Speaker Connection explains how to connect the DVD player, TV, speakers, and sub woofer so you
can enjoy multi channel surround sound from the DVD player. For details, refer to the operating
instructions supplied with the receiver.
Before you connect the speakers, check the speaker label on the rear panel of the speakers for the model
name. Connect the speakers as shown in the illustration at right.
The front and center speakers and the sub woofer are magnetically shielded to allow it to be installed near a
TV set. However, as the surround and surround back speakers are not magnetically shielded, we
recommend that you place them slightly further away from a TV set.
Français
Ce guide de raccordement des enceintes vous explique comment raccorder le lecteur DVD, le téléviseur, les
enceintes et le caisson de grave afin que vous puissiez profiter au mieux du son surround multicanaux de votre
lecteur DVD. Pour plus de détails, reportez-vous au mode d’emploi fourni avec l’ampli-tuner.
Avant de procéder au raccordement des enceintes, vérifiez l’identification de l’enceinte située à l’arrière de
celles-ci pour connaître le nom du modèle. Raccordez les enceintes comme indiqué dans l’illustration ci-contre.
Les enceintes avant et centrale, ainsi que le caisson de grave, possèdent un blindage magnétique afin de permettre
leur installation à proximité d’un téléviseur. Toutefois, étant donné que les enceintes surround et arrière surround
ne possèdent pas de blindage magnétique, nous vous conseillons de les éloigner davantage du téléviseur.
Español
La sección “Conexión de los altavoces” explica cómo conectar el reproductor de discos DVD, un televisor,
los altavoces y el altavoz del altavoz de graves a fin de poder disfrutar de un sonido envolvente multicanal del
reproductor de discos DVD. Si desea obtener más información, consulte el manual de instrucciones
suministrado con el receptor.
Antes de conectar los altavoces, compruebe el nombre del modelo que se encuentra en la etiqueta del panel
posterior de dichos altavoces. Conéctelos tal como se muestra en la ilustración de la derecha.
Los altavoces delanteros, central y potenciador de graves están protegidos magnéticamente, lo que permite
instalarlos cerca de un televisor. Sin embargo, dado que los altavoces envolventes y los envolventes
posteriores no están protegidos magnéticamente, es recomendable colocarlos a cierta distancia del televisor.
TV
Téléviseur
Televisor
Fernseher
TV-toestel
Video cord
Cordon vidéo
Cable de vídeo
Videokabel
Videokabel
Video cord
Cordon vidéo
Cable de vídeo
Videokabel
Videokabel
Surround back speaker
Enceinte arrière surround
Altavoz perimétrico trasero
hinterer
Raumklanglautsprecher
Surround-achterluidspreker
SS-MSP87SB
Speaker label
Identification de l’enceinte
Etiqueta del altavoz
Lautsprecheraufkleber
Luidsprekerlabel
Nederlands
In deze luidsprekeraansluiting wordt beschreven hoe u de DVD-speler, een TV-toestel en luidsprekers
inclusief een lagetonen-luidspreker kunt aansluiten zodat u kunt luisteren naar surround sound via meerdere
kanalen met de DVD-speler. Raadpleeg de gebruiksaanwijzing bij de receiver voor meer informatie.
Voordat u de luidspreker aansluit, controleert u de modelnaam op het luidsprekerlabel aan de achterzijde
van de luidsprekers. Sluit de luidspreker aan zoals wordt weergegeven in de afbeelding rechts.
De voor- en middenluidsprekers en de subwoofer zijn magnetisch afgeschermd zodat deze in de buurt van
een televisie kunnen worden geïnstalleerd. Aangezien de surround- en surround-achterluidsprekers echter
niet magnetisch zijn afgeschermd, kunt u deze het beste verder uit de buurt van de televisie zetten.
2549782111_DDW870leaf.p65 12/6/04, 11:42 AM1

HT-DDW870 2-549-782-11(1) SE/IT/PL/DK/FI/PT
INPUT
VIDEO
INPUT
VIDEO 1
VIDEO IN
AUDIO IN
VIDEO IN
VIDEO 2
AUDIO IN
SA-CD/
CD
IN
COAXIAL
MD/TAPE SA-CD/CD
L
R
L
R
OUT ININ
VIDEO IN
AM
AUDIO IN AUDIO OUT
VIDEO OUT
L
R
L
R
DIGITAL
ANTENNA
OPTICAL
VIDEO 2
IN
VIDEO OUT
FRONT A
LR
LR
++ ––
CENTER FRONT B
SPEAKERS
LR
R
+ –
DIGITAL OUT
COAXIAL
OUTPUT
VIDEO
DVD
AUDIO
OUT
SUB
WOOFER
MONITOR
SURROUND BACK
L
SURROUND
SPEAKERS
DVD
IN
HOME THEATRE
SYSTEM
HT-DDW870
Högtalaranslutning
Guida per il collegamento dei diffusori
Podłączenie głośników
Vejledning til højttalertilslutning
Kaiuttimien liittäminen
Guia de ligação fácil
SS-MSP87SR
Surroundhögtalare (höger)
Diffusore surround (destro)
Kolumna dźwięku dookólnego (prawy)
Surroundhøjttaler (højre)
Ympäristötilakaiutin (oikea)
Altifalante perimétrico (direito)
Koaxialkabel
Cavo coassiale
Przewód współosiowy
Koaksialkabel
Koaksiaalinen johto
Cabo coaxial
Högtalarkabel
Cavo diffusore
Przewód głośnikowy
Højttalerledning
Kaiutinjohto
Cabo de altifalantes
Centerhögtalare
Diffusore centrale
Środkowa kolumna głośnikowa
Centerhøjttaler
Keskikaiutin
Altifalante central
SS-CNP87
SS-MSP87L
Främre högtalare (vänster)
Diffusore anteriore (sinistro)
Przednia kolumna głośnikowa (lewy)
Fronthøjttaler (venstre)
Etukaiutin (vasen)
Altifalante frontal (esquerdo)
Italiano
Nella presente Guida per il collegamento dei diffusori vengono illustrate le modalità di collegamento del lettore
DVD, un televisore, dei diffusori e del subwoofer che consentono di ottenere l’effetto surround multicanale dal
lettore DVD. Per ulteriori informazioni, consultare le istruzioni per l’uso in dotazione con il ricevitore.
Prima di procedere al collegamento dei diffusori, controllare l’etichetta situata sul pannello posteriore dei
diffusori su cui è riportato il nome del modello. Collegare i diffusori come illustrato nella figura a destra.
I diffusori centrale e anteriori e il subwoofer sono schermati magneticamente per consentirne l’installazione in
prossimità di un televisore. Tuttavia, poiché i diffusori surround e surround posteriori non sono schermati
magneticamente, si consiglia di allontanarli dal televisore.
SS-MSP87SL
Surroundhögtalare (vänster)
Diffusore surround (sinistro)
Kolumna dźwięku dookólnego (lewy)
Surroundhøjttaler (venstre)
Ympäristötilakaiutin (vasen)
Altifalante perimétrico (esquerdo)
Högtalarkabel
Cavo diffusore
Przewód głośnikowy
Højttalerledning
Kaiutinjohto
Cabo de altifalantes
Märketikett
Etichetta del diffusore
E ykie a głośnika
Højttalermærkat
Nimitarra
Etiqueta da coluna
Polski
Na ulotce zatytułowanej Podłączenie głośników przedstawiono sposób podłączania odtwarzacza
DVD, odbiornik TV, głośników i subwoo era, tak aby można było korzystać z wielokanałowego
dźwięku pochodzącego z odtwarzacza DVD. Szczegółowe in ormacje na ten temat można znaleźć
w instrukcji obsługi dostarczonej z odbiornikiem.
Przed podłączeniem głośników należy sprawdzić nazwę modelu na tylnym panelu każdego
głośnika. Głośniki należy podłączyć w sposób przedstawiony na ilustracji z prawej strony.
Głośniki przednie, głośnik środkowy oraz subwoo er są ekranowane magnetycznie, dzięki czemu
można instalować je w pobliżu odbiornika TV. Ponieważ jednak głośniki dźwięku przestrzennego i
tylne głośniki dźwięku przestrzennego nie są ekranowane magnetycznie, zaleca się umieszczanie
ich w nieco większej odległości od odbiornika TV.
SA-WMSP87E
Subwoofer
Subwoofer
Głośnik sub-nisko onowy (subwoofer)
Subwoofer
Apubassokaiutin
Altifalante de graves auxiliar
DVD-spelare
Lettore DVD
Od warzacz DVD
DVD-afspiller
DVD-soitin
Leitor de DVDs
SS-MSP87R
Främre högtalare (höger)
Diffusore anteriore (destro)
Przednia kolumna głośnikowa (prawy)
Fronthøjttaler (højre)
Etukaiutin (oikea)
Altifalante frontal (direito)
TV
Televisore
Odbiornik TV
Fjernsyn
TV
Televisor
Videokabel
Cavo video
Przewód wideo
Videokabel
Kuvajohto
Cabo de vídeo
Enkanalig ljudkabel
Cavo audio monofonico
Przewód monofoniczny audio
Monofonisk lydkabel
Monofoninen äänijohto
Cabo de áudio monofónico
Videokabel
Cavo video
Przewód wideo
Videokabel
Kuvajohto
Cabo de vídeo
Bakre surroundhögtalare
Diffusore posteriore surround
Tylny głośnik dźwięku przes rzennego
Surroundbaghøjttaler
Takatilaäänikaiutin
Altifalante de surround posterior
SS-MSP87SB
Märketikett
Etichetta del diffusore
E ykie a głośnika
Højttalermærkat
Nimitarra
Etiqueta da coluna
Dansk
Denne vejledning forklarer, hvordan du tilslutter DVD-afspiller, fjernsynet, højttalere og subwoofer, så du kan få
multikanals surround fra DVD-afspilleren. Hvis du vil have yderligere oplysninger, skal du se den
betjeningsvejledning, der fulgte med receiveren.
Kontroller modelnavnet på mærkaten på højttalernes bagside, inden du tilslutter højttalerne. Tilslut højttalerne som
vist i illustrationen til højre.
Front- og centerhøjttalerne samt subwooferen er magnetisk afskærmede, så de kan installeres i nærheden af et TV.
Da surround- og surround-baghøjttalerne imidlertid ikke er magnetisk afskærmede, anbefales at anbringe dem
lidt på afstand af TV'et.
Suomi
Tässä esimerkissä on kuvattu DVD-soittimen, television, kaiuttimien ja apubassokaiuttimen liittäminen niin, että
DVD-levyjen monikanavaääntä voidaan kuunnella. Katso lisätietoja vastaanottimen vakiovarusteisiin sisältyvästä
käyttöohjeesta.
Tarkista kaiuttimien mallinimi niiden takapaneelissa olevasta tarrasta ennen kaiuttimien liittämistä. Liitä kaiuttimet
oikealla olevan kuvan mukaan.
Etukaiuttimet, keskikaiutin ja lisäbassokaiutin ovat magneettisesti suojatut, joten ne voi asettaa lähelle televisiota.
Koska takakaiuttimet ja takatilaäänikaiuttimet eivät ole magneettisesti suojattuja, ne kannattaa kuitenkin asettaa
hieman kauemmas televisiosta.
Português
Este guia de ligação fácil, explica como efectuar as ligações do leitor de DVDs, do televisor, dos altifalantes e
do altifalante de graves auxiliar, para que o utilizador possa desfrutar do som perimétrico de multicanais do
leitor de DVDs. Quanto aos pormenores, consulte o manual de instruções fornecido com o receptor.
Antes de ligar as colunas, veja a etiqueta existente no painel posterior respectivo, para saber o nome do
modelo. Ligue as colunas como se mostra na ilustração à direita.
As colunas frontais e centrais e o sub woofer têm uma blindagem magnética que lhe permite instalá-las junto
do televisor. No entanto, como as colunas de surround e surround posterior não têm esse tipo de blindagem,
deve instalá-las ligeiramente afastadas de um televisor.
Svenska
På den här sidan beskrivs hur du gör för att ansluta DVD-spelare, en TV, högtalare och subwoofer till ett
system som återger flerkanaligt surroundljud. Mer information finns i bruksanvisningen till mottagaren.
Innan du ansluter högtalarna bör du ta reda på högtalarens modellbeteckning. Du finner den på märketiketten
på baksidan av högtalarna. Illustrationen till höger visar hur du gör anslutningarna.
De främre högtalarna och mitthögtalaren är magnetiskt avskärmade så att de kan placeras i närheten av TV:n.
Däremot är inte surroundhögtalarna och de bakre surroundhögtalarna magnetiskt avskärmade varför du
rekommenderas att placera dem en bit bort från TV:n.
2549782111_DDW870leaf.p65 12/6/04, 11:42 AM2
