STR-DH830/STR-DH730 4-408-154-11(2) GB/FR/ES
4-408-154-11(2)
STR-DH830/STR-DH730
Quick Setup Guide/ Guide d’installation rapide/
Guía de instalación rápida
Sony Corporation © 2012 Printed in Malaysia
For details, refer to the Operating Instructions./
Pour plus d’informations, reportez-vous au mode d’emploi./
Para obtener más información, consulte el manual de instrucciones.
*You cannot use the surround back speakers and the front high
speakers simultaneously./
Vous ne pouvez pas utiliser simultanément les enceintes surround
arrière et les enceintes avant hautes./
No puede utilizar los altavoces envolventes traseros y los altavoces
frontales superiores simultáneamente.
SUBWOOFER FRONT R
SURROUND BACK/
FRONT HIGH L
SURROUND R
CENTER
SURROUND L
FRONT L
SUBWOOFER
FRONT L
FRONT R
FRONT HIGH R*
CENTER
SURROUND L
SURROUND R
SURROUND BACK L*
FRONT HIGH L*
SURROUND BACK/
FRONT HIGH R
The cords used for connection are not supplied./ Les cordons de raccordement ne sont pas fournis./ Los cables utilizados para la conexión no se suministran.
10 mm
(13/32")
1
23
4
2 4
3
SURROUND BACK R*
Installing and connecting the speakers/ Installation et raccordement des enceintes/ Instalación y conexión de los altavoces
1

STR-DH830/STR-DH730 4-408-154-11(2) GB/FR/ES

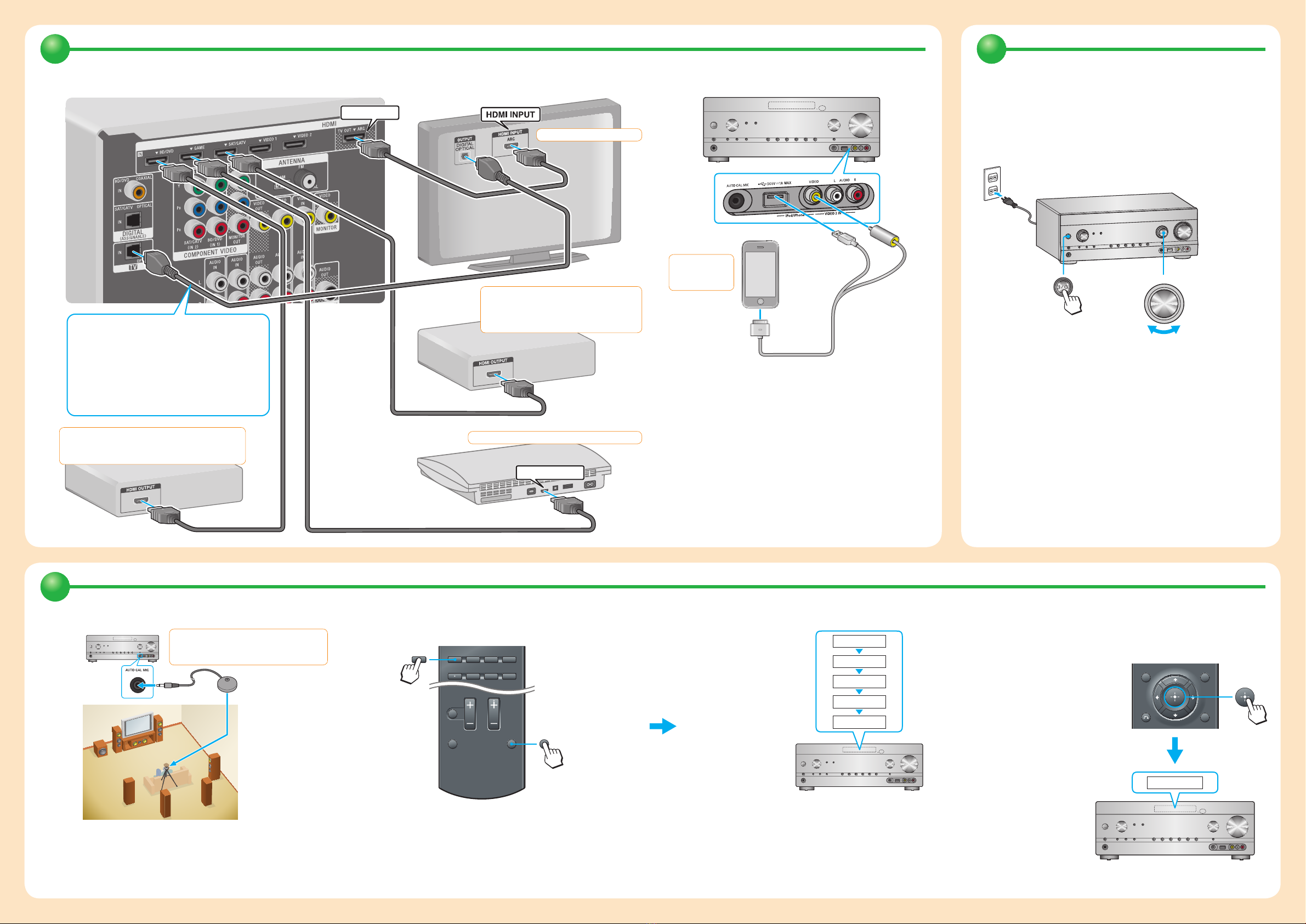

Connecting other equipment/ Raccordement d’autres appareils/ Conexión de otros equipos
2
Preparing the receiver/
Préparation de
l’ampli-tuner/
Preparación del receptor
3
HDMI TV OUT
HDMI OUTPUT
Blu-ray Disc player, DVD player/
Lecteur de disques Blu-ray, Lecteur DVD/
Reproductor de discos Blu-ray, Lector de DVD
PlayStation 3/ PlayStation 3/ PlayStation 3
Satellite tuner, Cable TV tuner/
Tuner satellite, Tuner TV par câble/
Sintonizador de satélite, Decodificador
de televisión por cable
If your TV is compatible with Audio Return
Channel (ARC) function, this connection is not
needed./
Si votre téléviseur est compatible avec la
fonction ARC (Audio Return Channel), ce
raccordement n’est pas nécessaire./
Si su televisor es compatible con la función Canal
de Retorno de Audio (ARC), no es necesario
realizar esta conexión.
The cords used for connection are not supplied./
Les cordons de raccordement ne sont pas fournis./
Los cables utilizados para la conexión no se suministran.
TV/ Téléviseur/ Televisor
1*
2 3 INPUT SELECTOR
?/1 : on/standby/ marche/veille/ encendido/en espera
Be sure to select the speaker pattern before you perform Auto Calibration./
Veillez à sélectionner la configuration d’enceintes avant d’exécuter la fonction
Auto-calibration./
Asegúrese de seleccionar el patrón de altavoz antes de realizar la calibración
automática.
AUTOCAL
SHIFT
2Press/
Appuyez/
Pulse
1Hold down/
Maintenez
enfoncée/
Mantenga
pulsado
The Auto Calibration function starts./
La fonction Auto-calibration démarre./
Se iniciará la función de calibración automática.
Using AUTO CALIBRATION/ Utilisation de la fonction AUTO CALIBRATION/ Uso de AUTO CALIBRATION
4
iPod, iPhone/
iPod, iPhone/
iPod, iPhone
*The shape of AC power cord (mains lead) and AC outlet varies
depending on the area./
La forme du cordon d’alimentation secteur et de la prise secteur varie
selon la région./
La forma del cable de alimentación de ca y de la toma de ca varían en
función del área.
A B
Press/
Appuyez/
Pulse
COMPLETE
C
Optimizer microphone (supplied)/
Microphone optimiseur (fourni)/
Micrófono optimizador (suministrado)
5.4.3.2.1.
TONE*
T.S.P.
WOOFER
SAVE.EXIT
* For details on error codes, refer “Message list after Auto Calibration measurement” in “Using
AUTO CALIBRATION” in the Operating Instructions./
Pour plus d’informations sur les codes d’erreur, reportez-vous à la section « Liste des messages
après la mesure d’auto-calibration » sous « Utilisation de la fonction AUTO CALIBRATION »
dans le mode d’emploi./
Para obtener más información acerca de los códigos de error, consulte el apartado “Lista
de mensajes posterior a la medición de la calibración automática” en “Uso de AUTO
CALIBRATION”, en el manual de instrucciones.
