Sony SRS-PC45 User manual

SRS-PC45 3-861-403-21(1)ES
SRS-PC45 3-861-403-21(1)ES
3-861-403-21 (1)
Owner’s Record
The model number is located on the front of the unit
and the serial number is located inside the battery
compartment. Record the serial number in the space
provided below. Refer to them whenever you call
upon your Sony dealer regarding this product.
Model No.SRS-PC45
Serial No.___________________
Features
The Sony SRS-PC45 is a compact-size speaker system
with a built-in power amplifier. This system can be
connected to a personal computer, Discman,
WALKMAN* headphone stereo, etc.
• The SURROUND function enables you to
reproduce a wide sound field.
• The magnetically shielded speakers should have
little effect on a TV screen or recorded tapes, etc.
when placed close to them.
• IBB (Intelligent Bass Boost) circuit enables you to
obtain powerful bass, regardless of the sound
volume.
• Power output of 5 W + 5 W
• The “dynamic sound duct” assures a rich and
powerful bass.
• The dual-input system enables you to connect two
audio systems to the SRS-PC45 at the same time.
• AUDIO OUT jack enables you to connect an
additional sub woofer etc. to the SRS-PC45.
* WALKMAN is a registered trademark of Sony
Corporation.
Sony Corporation © 1997 Printed in Philippines
SRS-PC45
Active Speaker
System
Operating Instructions
Before operating the unit, please read this manual
thoroughly and retain it for future reference.
Manual de instrucciones (dorso)
Antes de utilizar la unidad, lea este manual
detenidamente y consérvelo para futuras referencias.

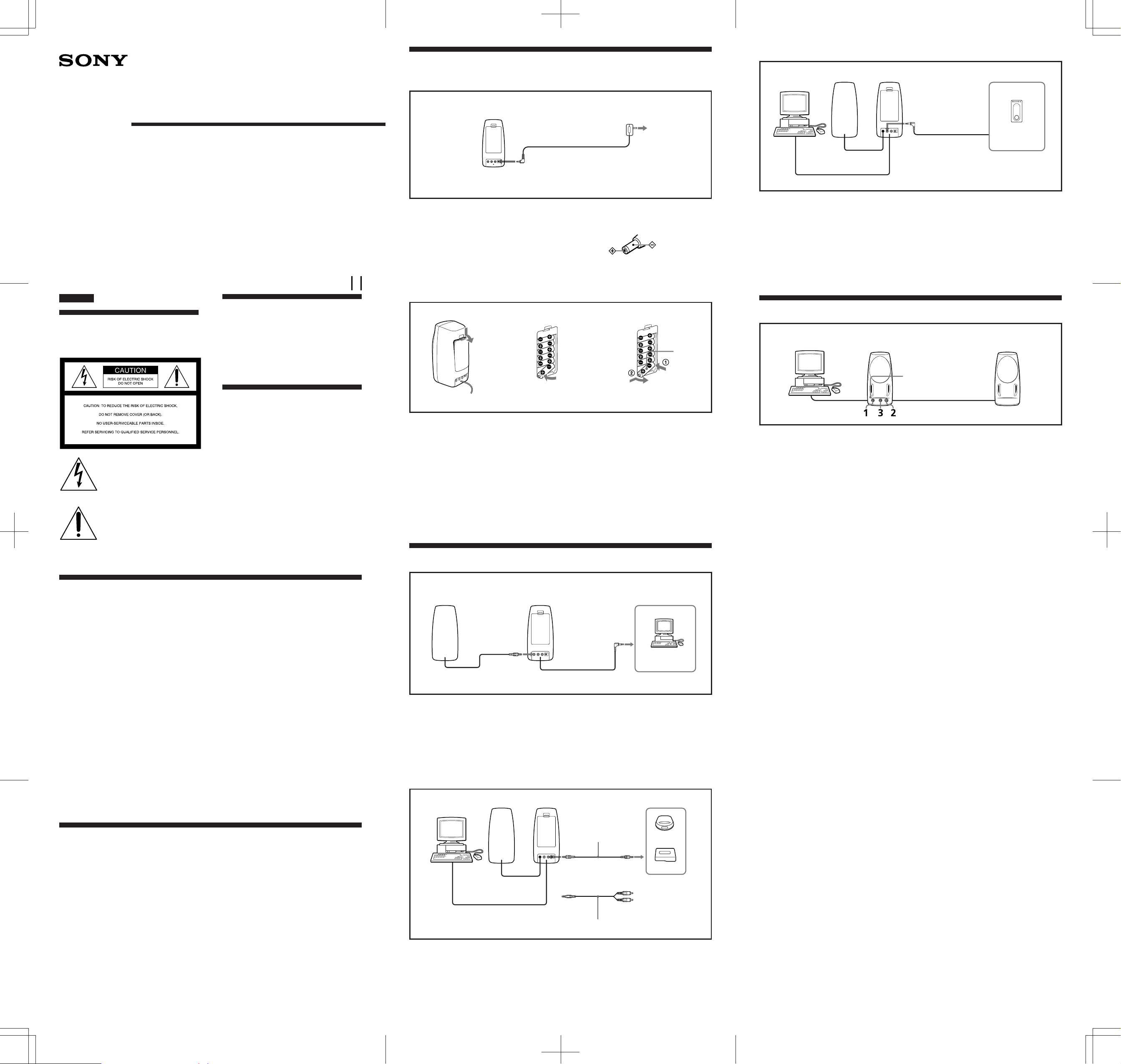

Connections
Connect the left speaker to the source equipment.
When the system is connected to a monaural jack of a
radio, etc., the sound may only come through the left
speaker. In such a case, use the optional Sony plug
adaptor PC-236HG.
The sound will come through both speakers.
To connect to a stereo phone-type
headphones jack
Use the optional RK-G138HG connecting cord.
English
WARNING
To prevent fire or shock hazard, do not
expose the unit to rain or moisture.
This symbol is intended to alert the
user to the presence of uninsulated
“dangerous voltage” within the
product’s enclosure that may be of
sufficient magnitude to constitute a
risk of electric shock to persons.
This symbol is intended to alert the
user to the presence of important
operating and maintenance
(servicing) instructions in the
literature accompanying the
appliance.
When you use the AC power adaptor, the AC power
adaptor plug should not be facing down, as this
could cause speaker noise and possibly damage the
cord.
When the AC power adaptor is connected to the
system, internal batteries are automatically
disconnected.
Power Sources
Using on house current
Battery installation
Note on the AC power adaptor
Use only the supplied AC power adaptor. Do not use
any other AC power adaptor.
Polarity of the plug
Battery replacement
When the batteries are weak, the POWER indicator
will start flickering and become faint, or the playback
sound will be distorted or unstable.
In such a case, replace all the batteries with new ones.
For battery life, see “Specifications”.
to DC IN 15 V jack
Left speaker (Rear)
to a wall outlet
AC power adaptor
(supplied)
Specifications
Amplifier section
Power output 5 W + 5 W, <10 % T.H.D., 500 – 1 kHz,
4 ohms (when using the AC power
adaptor)
Input impedance 4.7 kilohms (at 1 kHz)
Speaker section
System Full-range bass reflex type
Speaker unit Full-range (magnetically shielded):
ø 65 mm (2 5/8in.)
Nominal impedance
4 ohms
Rated input power
8 W
General
Power requirement
DC 15 V: supplied AC power adaptor
DC 9 V: six size AA (R6) batteries (left
speaker only)
Inputs Left speaker: Input cord (2 m) with
stereo mini plug
(INPUT 1)
Stereo mini jack
(INPUT 2)
Right speaker: Input cord (1.5 m) with
monaural mini plug
Output Stereo mini jack (AUDIO OUT)
Battery life (at 5 mW + 5 mW output)
Approx. 7 hours with Sony batteries
R6P (SR),
Approx. 17 hours with Sony alkaline
batteries LR6 (SG)
Dimensions Approx. 95 x 205 x 110 mm (w/h/d)
(3 3/4x 8 1/8x 4 3/8in.)
Mass Left speaker: Approx. 610 g
(1 lb. 6 oz.) not incl.
batteries
Right speaker: Approx. 500 g
(1 lb. 2 oz.)
Supplied accessory
AC power adaptor AC-S1510 (1)
Optional accessories
Plug adaptor PC-236HG
Connecting cord RK-G138HG,
RK-G136HG, RK-G129HG
Sub woofer SRS-PC3DW
Design and specifications are subject to change without
notice.
Precautions
• Operate the system only on 9 V DC when using
batteries.
For AC operation, use only the supplied AC power
adaptor. Do not use any other AC power adaptor.
• After operating the system with the AC power
adaptor, disconnect the AC power adaptor from the
wall outlet if the system is not to be used for an
extended period of time. The POWER switch on
the system does not turn the AC power adaptor off.
• If the system is not to be used for a long period of
time or is to be operated extensively on AC power,
remove the batteries to avoid damage caused by
battery leakage and corrosion.
• Do not open the cabinet. Refer servicing to
qualified personnel only.
• Do not leave the system in a location near heat
sources, or in a place subject to direct sunlight,
excessive dust, moisture, rain or mechanical shock.
• Should any solid object or liquid fall into the
system, remove the batteries and have the system
checked by qualified personnel before operating it
any further.
• Do not use alcohol, benzine or thinner to clean the
cabinet.
• Although this system is magnetically shielded, do
not leave recorded tapes, watches, personal credit
cards or floppy disks using magnetic coding in
front of the system for an extended period of time.
• Sound pressure or oscillation from the speakers
may cause moire (an interference pattern of dark
wavy lines on the screen). It is not an influence of
magnetism. Decrease the volume of the speakers or
move them away from computer screen.
• If your computer does not have sound capabilities,
you will need to purchase an after-market sound
card. For more information, refer to the manual of
the sound card.
If the TV picture or monitor display is
magnetically distorted
Although this system is magnetically shielded, there
may be cases that the picture on some TV sets/
personal computer sets may become magnetically
distorted. In such a case, turn off the power of the TV
set/personal computer set once, and after 15 to 30
minutes turn it on again. For the personal computer
set, take the appropriate measures such as data
storage before turning it off.
When there seems to be no improvement, locate
the system further away from the TV set/personal
computer set. Furthermore, be sure not to place
objects in which magnets are attached or used near
the TV set/personal computer set, such as audio
racks, TV stands, toys etc. These may cause magnetic
distortion to the picture due to their interaction with
the system.
If you have any questions or problems concerning
your system that are not covered in this manual,
please consult your nearest Sony dealer.
Note
Remove the batteries as illustrated.
Left speaker
(Rear)
1
Six size AA (R6)
batteries (left
speaker only)
2
– side
Connecting to a sub woofer
Connect a sub woofer to AUDIO OUT jack (stereo
mini jack). The volume of the connected speaker
system is adjustable with the VOLUME control.
to AUDIO OUT
(stereo mini jack)
Left speaker (Rear)
Sub woofer
SRS-PC3DW,
etc.
to a personal computer
to R OUT jack of
the left speaker
Connecting to a Discman, Walkman, etc.
Note
When two types of equipment are connected to the
system and are played at the same time, the sound
from both of them will come out of the speakers.
When you wish to play only one equipment, make
sure that the other equipment is turned off or its
volume is turned down.
How to Use
1Press the POWER switch (ØON).
The POWER indicator lights up.
2Adjust the VOLUME control.
3Press the SURROUND button (ØON) to obtain
the surround effect.
As this system has an internal IBB circuit, turn
off the MEGA BASS (WALKMAN, Discman, etc.)
function, which may cause sound distortion.
After listening, press the POWER switch (øOFF).
The POWER indicator goes off.
POWER
indicator
Left speaker (Front) Right speaker (Front)
Right speaker (Rear) Left speaker (Rear)
to R OUT jack of the
left speaker
to an audio
output jack
(stereo mini jack)
Personal
computer
Left speaker (rear)
Connecting cord
RK-G136HG (not supplied)
to an audio
output jack
(stereo mini
jack)
to INPUT 2
jack
to R OUT jack
of the left
speaker
to a personal computer to audio output jacks
(phono jacks)
to INPUT 2 jack
Connecting cord RK-G129HG
(not supplied)

SRS-PC45 3-861-403-21(1)ES
SRS-PC45 3-861-403-21(1)ES
Altavoz iquierdo
(parte posterior)
Cable conector RK-G136HG
(no suministrado)
a una toma de
salida de audio
(miniclavija
estéreo)
a la toma
INPUT 2
a la toma R OUT
del altavoz
izquierdo
a un ordenador personal
Particularidades
El SRS-PC45 Sony es un sistema de altavoces de
tamaño compacto con amplificador de potencia
incorporado. Este sistema podrá conectarse a un
ordenador personal, un Discman, un WALKMAN*
para auriculares estéreo, etc.
• La función de efecto perimétrico (SURROUND) le
permitirá reproducir un campo acústico amplio.
• Los altavoces tienen blindado antimagnetismo y su
presencia cerca de un televisor o de cintas grabadas
no los afectará.
• Circuito de Refuerzo inteligente de graves (IBB),
que le permitirá obtener graves potentes
independientemente del volumen del sonido.
• Salida de potencia de 5 W + 5 W
• El “conducto de sonido dinámico” asegura graves
ricos y potentes.
• Sistema de doble entrada que le permitirá conectar
dos sistemas de audio al SRS-PC45 al mismo
tiempo.
• La toma AUDIO OUT le permitirá conectar un
altavoz de subgraves adicional, etc., al SRS-PC45.
* WALKMAN es marca registrada de Sony
Corporation.
Espanõl
ADVERTENCIA
Para evitar incendios o el riesgo de electrocución,
no exponga la unidad a la lluvia ni a la humedad.
Para evitar descargas eléctricas, no abra la unidad.
En caso de avería, solicite los servicios de personal
cualificado.

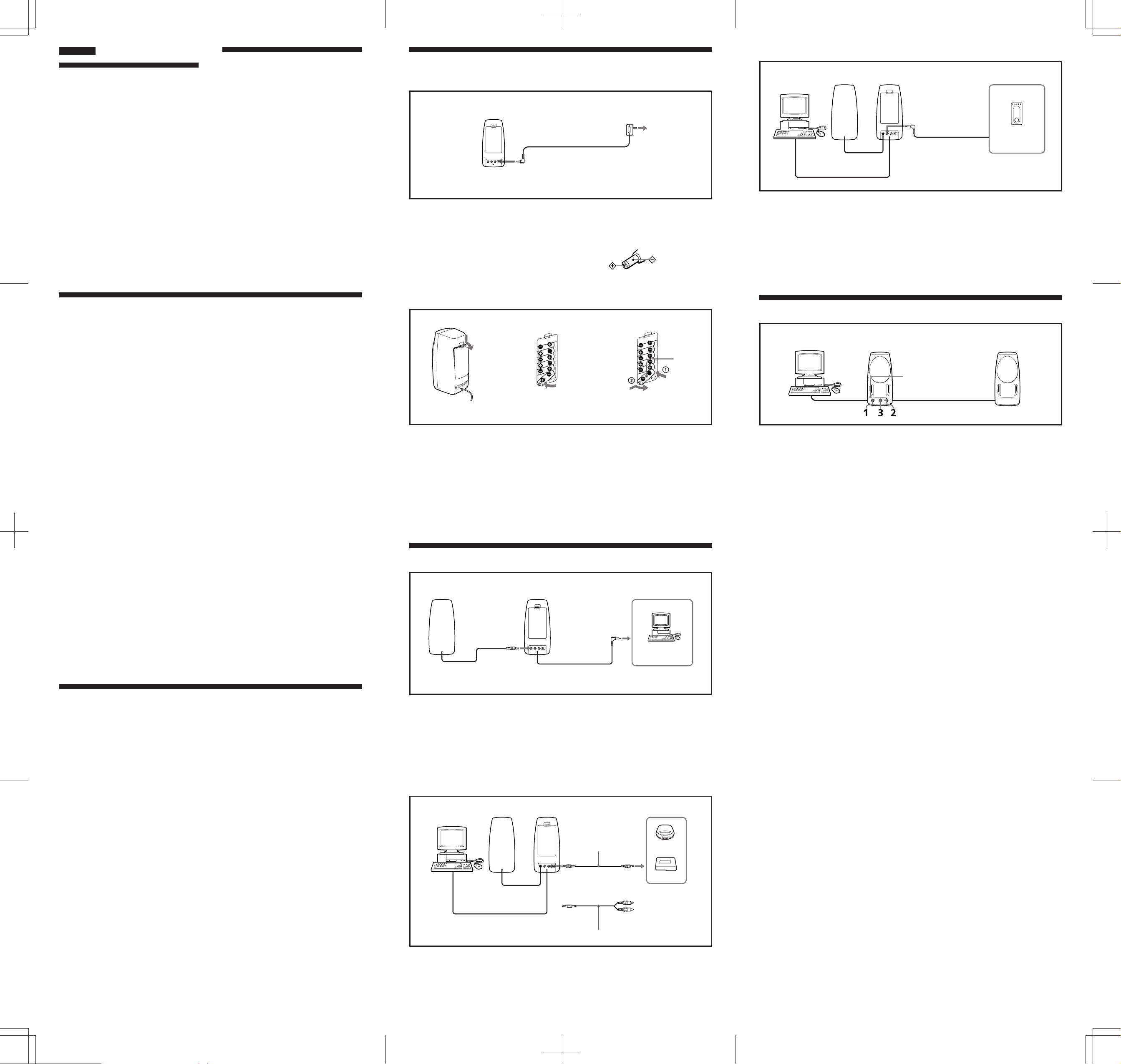

Conexión
Conecte el altavoz izquierdo al equipo fuente.
Cuando conecte el sistema a una toma monoaural de
una radio, etc., es posible que el sonido salga
solamente a través del altavoz izquierdo. En tal caso,
utilice un adaptador de clavija PC-236HG Sony
opcional. El sonido saldrá a través de ambos
altavoces.
Conexión a una toma para auriculares
telefónica estéreo
Emplee o un cable conector RK-G138HG opcional.
a la toma para
auriculares
(minitoma
estéreo)
a la toma R OUT del
altavoz izquierdo
Ordenador
personal
Cuandoutilice el adaptador de alimentación de CA, el
adaptador de enchufe del mismo no deberá estar
encarado hacia abajo, ya que esto podría causar ruido
en los altavoces y el cable podría dañarse.
Cuando conecte el adaptador de CA al sistema, las
pilas internas se desconectarán automáticamente.
Alimentación
Alimentación con la corriente de la red
Reemplazo de las pilas
Polaridad de la clavija
Reemplazo de las pilas
Cuando las pilas se debiliten, el indicador POWER
comenzará a parpadear y se iluminará débilmente, o
el sonido de reproducción se volverá distorsionado o
inestable. En este caso, reemplace todas las pilas por
otras nuevas.
Con respecto a la duración de las pilas, consulte
“Especificaciones”.
a la toma DC IN 15 V
Altavoz izquierdo
(parte posterior)
a una toma de la
red
Adaptador de
alimentación de CA
Nota
Extraiga las pilas como se muestra
en la ilustración.
Altavoz
izquierdo
(parte
posterior)
1
Seis pilas R6
(tamaño AA)
(Altavoz
izquierdo)
2
parte –
Conexión a un altavoz de subgraves
Conecte un altavoz de subgraves a la toma AUDIO
OUT (minitoma estéreo). El volumen del sistema de
altavoces conectado podrá ajustarse con el control
VOLUME.
Conexión a un DISCMAN, WALKMAN, etc.
Nota
Cuando haya conectado dos tipos de equiós al
sistema y los ponga en reproducción al mismo
tiempo, el sonido de ambos saldrá a través de los
altavoces. Cuando desee reproducir un solo equipo,
cerciórese de que la alimentación del otro esté
desconectada o de que su volumen esté al mínimo.
Forma de empleo
1Presione el interruptor POWER (ØON).
El indicador de alimentación (POWER) se
encenderá.
2Ajuste el control VOLUME.
3Para obtener efecto perimétrico, presione la
tecla SURROUND (ØON).
Como este sistema posee un circuito IBB interno,
desactive la función MEGA BASS (WALKMAN,
Discman, etc.), porque podría causar la
distorsión del sonido.
Después de la escucha, ponga el interruptor POWER
(øOFF).
El indicador de alimentación (POWER) se apagará.
Precauciones
• Cuando utilice pilas, funcionará solamente con 9 V
CC. Para alimentarlo con CA, utilice solamente el
adaptador de alimentación de CA suministrado.
No utilice ningún otro adaptador de alimentación
de CA.
• Después de haber alimentado el sistema con el
adaptador de alimentación de CA, desconecte éste
de la toma de la red cuando no vaya a utilizar el
sistema durante mucho tiempo. El interruptor
POWER del altavoz izquierdo no desconectará el
adaptador de alimentación de CA.
• Cuando no vaya a utilizar el sistema durante
mucho tiempo, o cuando vaya a utilizarlo con
alimentación de CA, extráigale las pilas para evitar
el daño que podría causar el electrólito de las
mismas.
• No abra las cajas acústicas. En caso de avería
solicite los servicios de personal cualificado.
• No deje el sistema cerca de fuentes térmicas, ni en
lugares sometidos a la luz directa, polvo excesivo,
humedad, lluvia, o choques.
• Si dentro del sistema cae algún objeto sólido o
líquido, extráigale las pilas y haga que sea revisado
por personal cualificado.
• No emplee alcohol, bencina, ni diluidor de pintura
para limpiar las cajas acústicas.
• Aunque este sistema tiene un blindado
antimagnetismo, no deje sus cintas grabadas,
relojes, tarjetas de crédito o discos floppy con cintas
o codificación magnética, delante del sistema
durante largos períodos de tiempo.
• La presión acústica o la oscilación de los altavoces
puede causar el efecto muaré (patrón de
interferencia de líneas onduladas obscuras en la
pantalla). Esto no se debe a la influencia del
magnetismo. Reduzca el volumen de los altavoces
o aléjelos de la pantalla de la computadora.
• Si su computadora no posee capacidad de sonido,
tendrá que dquirir una tarjeta de sonido. Para más
información, consulte el manual de la tarjeta de
sonido.
Si la imagen del televisor o del monitor
aparece distorsionada debido al
magnetismo
Aunque este sistema tiene un blindado
antimagnetismo, a veces la imagen de algunos
aparatos de TV/monitor de computadora pueden
verse distorsionadas por el magnetismo. En estos
casos, desconecte una vez el aparato de TV/
computadora y vuelva a conectar después de 15 a 30
minutos. En el caso de la computadora, tome las
precauciones del caso, para no perder datos
importantes.
Si esto no parece solucionar el problema, instale el
sistema alejado del aparato de TV/computadora. No
acerque objetos que contengan imanes cerca del
aparato de TV/computadora, un mueble de audio o
mesa de TV, juguetes, etc. La distorsión de la imagen
puede deberse a la combinación de estos imanes con
el efecto del sistema.
Si tiene alguna pregunta o problema en relación con
su sistema que no pueda resover este manual,
póngase en contacto con su proveedor Sony.
Especificaciones
Sección del amplificador
Salida de potencia 5 W + 5 W, distorsión armónica
total del 10%, 500 Hz – 1 kHz,
4 ohmios (cuando utilice un
adaptador de alimentación de CA)
Impedancia de entrada
4,7 kiloohmios (a 1 kHz)
Sección de los altavoces
Sistema Tipo reflector de graves de gama
completa
Unidad de altavoz Gama completa (blindado
antimagnetismo): ø 65 mm
Impedancia nominal 4 ohmios
Potencia nominal de entrada
8 W
Generales
Alimentación 15 V CC: suministrada por el
adaptador de alimentación de CA
9 V CC: seis pilas tamaño AA (R6)
(altavoz izquierdo solamente)
Entradas Altavoz iquierdo:
Cable de entrada (2 m) con
miniclavija estéreo (INPUT 1)
Minitoma estéreo (INPUT 2)
Altavoz derecho:
Cable de entrada (1,5 m) con
miniclavija monoaural
Salida Minitoma estéreo (AUDIO OUT)
Duración de las pilas (a una salida de 5 mW + 5 mW)
Aprox. 7 horas con pilas R6P (SR)
Sony
Aprox. 17 horas con pilas alcalinas
LR6 (SG) Sony
Dimensiones Aprox. 95 x 205 x 110 mm (an/al/
prf)
Masa Altavoz izguierdo:
Aprox. 610 g, excl. las pilas
Altavoz derecho:
Aprox. 500 g
Accesorios suministrados
Adaptador de alimentación de CA
AC-S1510 (1)
Accesorios opcionalesAdaptador de clavija PC-236HG
Cable conector RK-G138HG,
RK-G136HG, RK-G129HG
Altavoz de subgraves SRS-PC3DW
Diseño y especificaciones sujetos a cambio sin previo
aviso.
Nota sobre el adaptador de
alimentación de CA
Utilice solamente el adaptador de alimentación de
CA suministrado. No utilice ningún otro adaptador
de alimentación de CA.
Altavoz derecho
(parte posterior) Altavoz izquierdo (parte posterior)
a AUDIO OUT
(minicllavija estéreo)
Altavoz izquierdo
(parte posterior)
Altavoz de
subgraves
SRS-PC3DW, etc.
a un ordenador personal
a la toma R OUT
del altavoz
izquierdo
Indicador
POWER
Altavoz izquierdo
(parte frontal) Altavoz derecho (parte frontal)
a tomas de salida de audio
(tomas fono)
a la toma
INPUT 2
Cable conector RK-G129HG
(no suministrado)
