Sony MHC-RX70 User manual

3-859-543-11(1)
f
Mini Hi-Fi
Component
System
Operating Instructions
©1996 by Sony Corporation
MHC-RX70
MHC-RX80

2
WARNING
To prevent fire or shock hazard, do not
expose the unit to rain or moisture.
To avoid electrical shock, do not open the cabinet.
Refer servicing to qualified personnel only.
Do not install the appliance in a confined space,
such as a bookcase or built-in cabinet.
Laser component in this product is capable of
emitting radiation exceeding the limit for Class 1.
This caution label is located inside the unit.
This appliance is classified
as a CLASS 1 LASER
product. The CLASS 1
LASER PRODUCT
MARKING is located on
the rear exterior.
This stereo sytem is equipped with the Dolby* B-
type noise reduction system.
* Dolby noise reduction manufactured under licence
from Dolby Laborotories Licencing Corporation.
“DOLBY” and the double-D symbol aare
trademarks of the Dolby Laborotories Licencing
Corporation.

GB
3
TableofContents
Getting Started
Step 1: Hooking up the system ............ 4
Step 2: Setting the time ......................... 6
Step 3: Presetting radio stations .......... 6
Connecting optional AV components . 7
Basic Operations
Playing a CD ......................................... 10
Recording a CD .................................... 12
Listening to the radio ........................... 13
Recording from the radio .................... 15
Playing a tape ........................................ 16
Recording from a tape ......................... 17
The CD Player
Using the CD display........................... 19
Playing the CD tracks repeatedly ...... 19
Playing the CD tracks in random
order ................................................ 20
Programming the CD tracks ............... 21
Playing CDs without interruption ..... 22
The Tape Deck
Recording on a tape manually ........... 23
Recording a CD by specifying track
order ................................................ 24
DJ Effects
Looping part of a CD ........................... 26
Flashing part of a CD ........................... 26
Waving the equalizer ........................... 27
Sound Adjustment
Adjusting the sound ............................ 28
Selecting the audio emphasis ............. 29
Adjusting the audio emphasis ............ 30
Making a personal audio emphasis
file .................................................... 32
Other Features
Singing along: Karaoke ...................... 33
Falling asleep to music ........................ 34
Waking up to music ............................. 35
Timer-recording radio programs ....... 36
Additional Information
Precautions ............................................ 38
Troubleshooting ................................... 39
Specifications ........................................ 42
Index........................................ Back cover

4
Connect the surround speakers.
(For MHC-RX80 only)
Connect the speaker cords to the
SPEAKER jacks of the same colour.
* The colour of your speaker cords might be
different. See the speakers’ manual for details if
supplied.
5
1
3
2
14
1
Step 1: Hooking up the system
Connect the front speakers.
Connect the speaker cords to the
SPEAKER jacks of the same colour.
Keep the speaker cords away from the
aerials to prevent noise.
* The colour of your speaker cords might be
different. See the speakers’ manual for details if
supplied.
1
Getting Started
2
Do the following procedure 1to 5to hook up your system using the supplied cords and
accessories.
AM loop aerial
FM lead aerial
Left front speaker
Right front speaker
Right surround speaker Left surround speaker
R
+
L
+
–
Black* (’)Red* (‘)
Insert only the stripped portion.
R
+
L
+
–
Black* (’)Red* (‘)
Insert only the stripped portion.

5

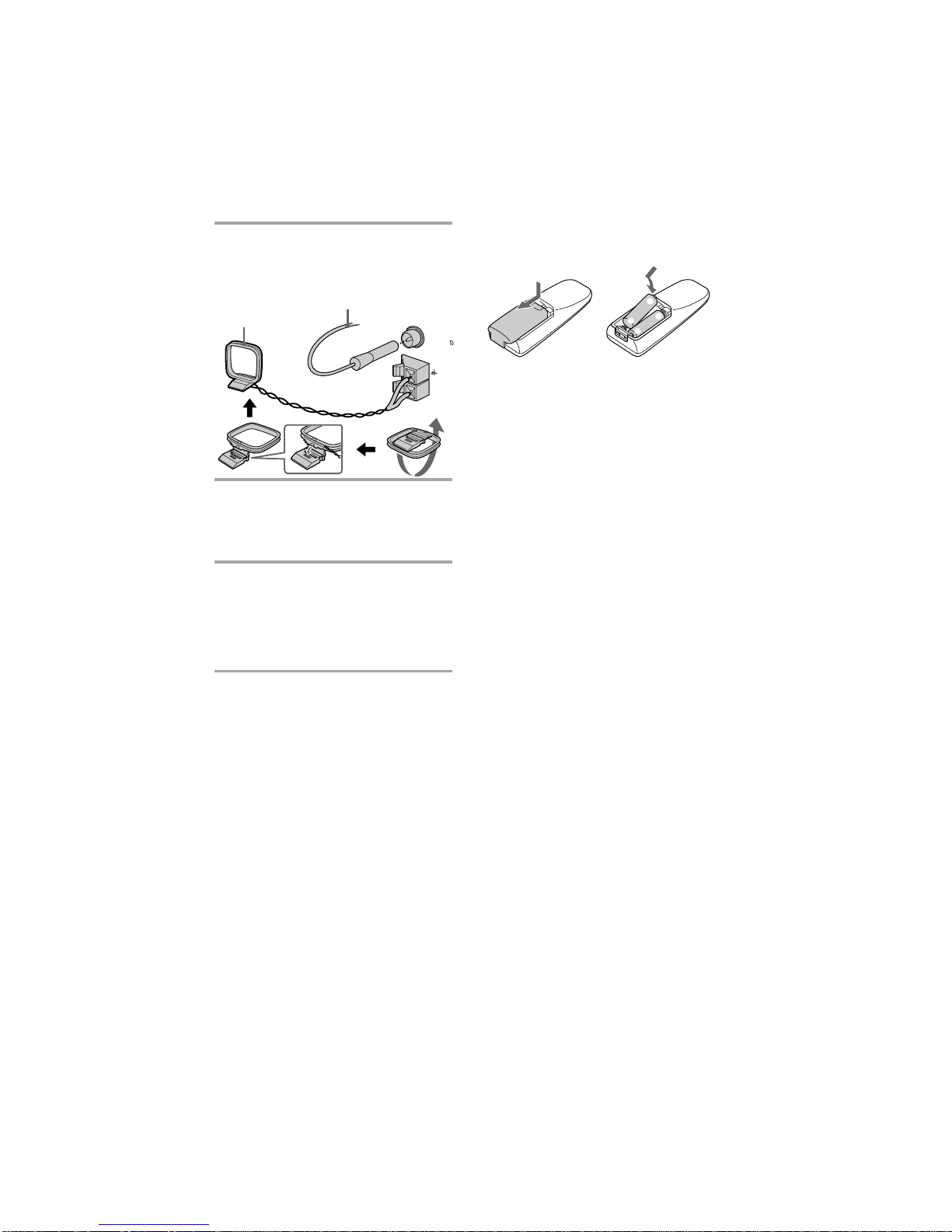

3Connect the FM/AM aerials.
Set up the AM loop aerial, then
connect it.
4Connect the mains lead to a wall
outlet.
Demo mode appears in the display.
5Deactivate the demo mode by
pressing DISPLAY/DEMO when
the system power is turned off.
The demo mode is also deactivated
when you set the time.
Extend the FM lead
aerial horizontally.
FM75
AM
COAXIAL
AM loop aerial
(supplied)
Inserting two size AA (R6)
batteries into the remote
Tip
With normal use, the batteries should last for about
six months. When the remote no longer operates
the system, replace both batteries with new ones.
Note
If you do not use the remote for a long period of
time, remove the batteries to avoid possible damage
from battery leakage.
When carrying this system
Do the following to protect the CD
mechanism.
1Press FUNCTION repeatedly until “CD”
appears in the display.
2Hold down PLAY MODE and press
POWER to turn off the power.
}}
]
]

6
n

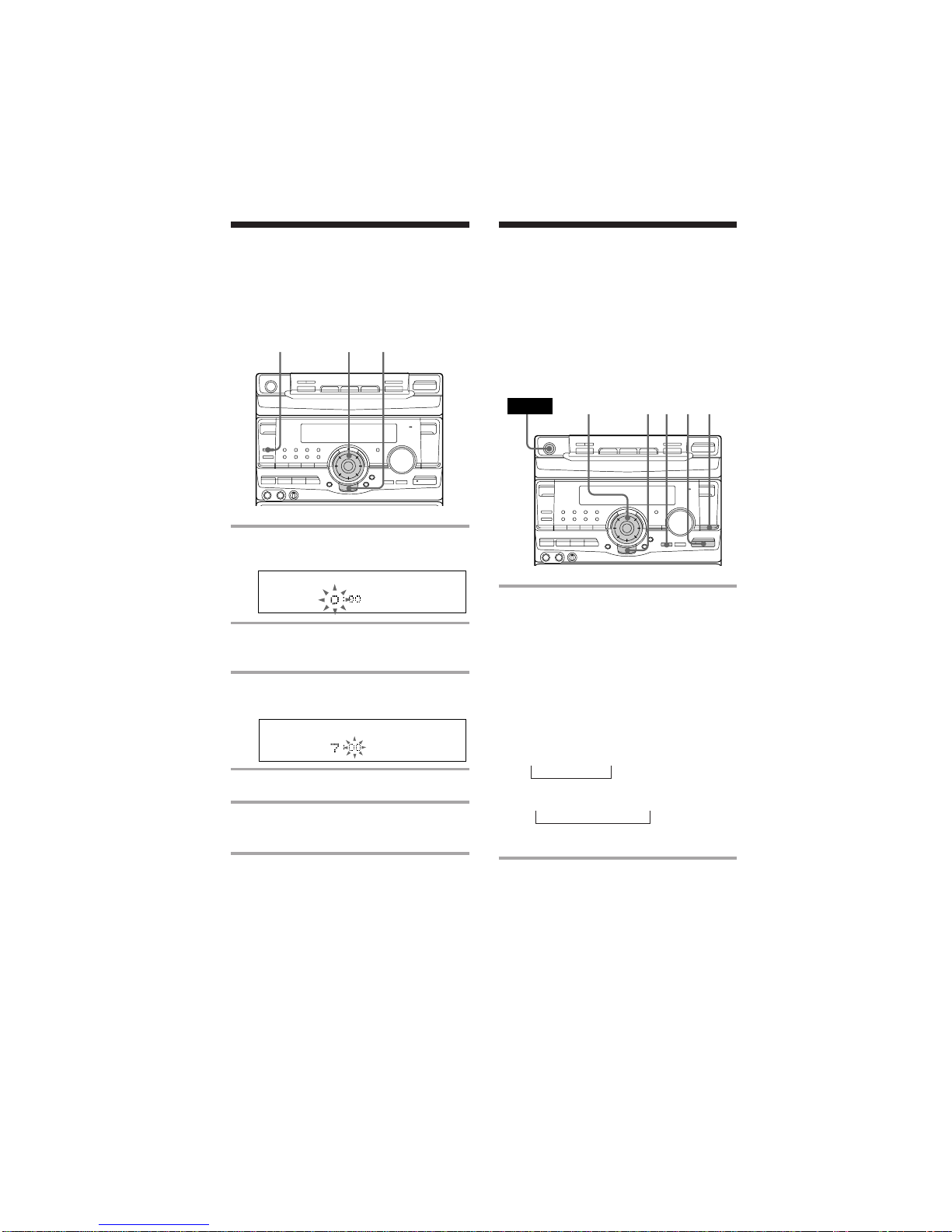

Step 2: Setting the
time
You must set the time before using the timer
functions.
1Press CLOCK TIMER SET.
The hour indication flashes.
2Turn the jog dial to set the hour.
The clock is on a 12-hour system.
3Press ENTER/NEXT.
The minute indication flashes.
4Turn the jog dial to set the minute.
5Press ENTER/NEXT.
The clock starts working.
Tips
• If you’ve made a mistake, start over from step 1.
• Setting the time deactivates the demo mode .
If you want to display the demo mode, press
DISPLAY/DEMO when the power is off.
Note
When setting the time, set the equalizer display to
anything other than Spectrum analyzer pattern 3.
(See “To change the equalizer display” on page 30.)
·∏
§
π
0)
1 3,52,4
43,5 6 2 1
·∏
§
π
0)
POWER
Step 3: Presetting
radiostations
The 3 band model lets you preset up to 40
stations, 20 for FM, 10 for MW and 10 for LW.
The 4band model lets you preset up to 45
stations, 20 for FM, 10 for MW and 5 for
UKV.

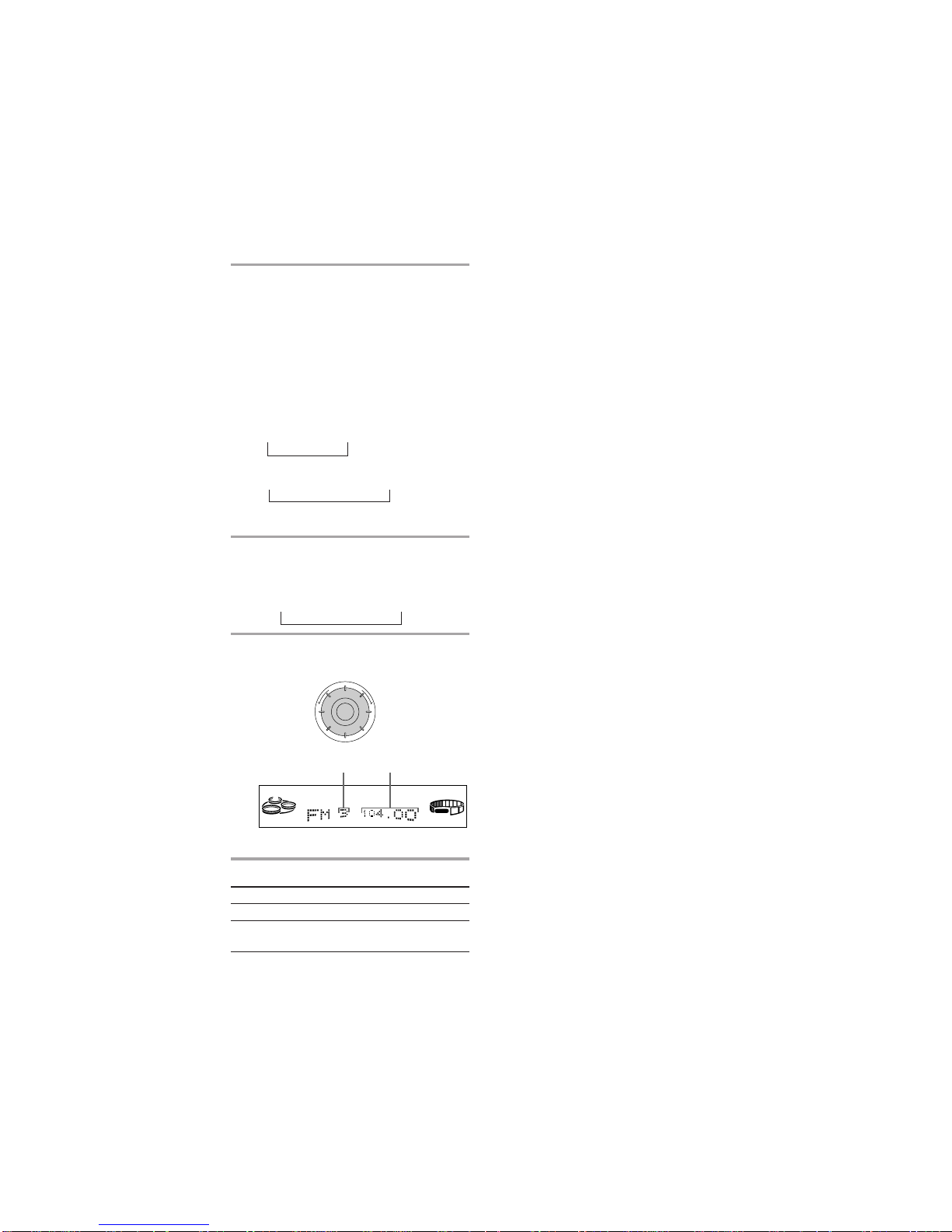

1Press TUNER/BAND repeatedly
until the band you want appears in
the display.
the bands you can recieve vary
depending on the model you purchased.
Be sure to check which bands you can
recieve.
Every time you press this button, the
band changes as follows:
3 band models:
FM nMW nLW
4 band model:
FM nMW nLW nUKV*
* “STEREO PLUS” is displayed when you select
UKV.
2Press TUNING MODE repeatedly to
select “AUTO”.
n

7
3Turn the jog dial.
The frequency indication changes and
scanning stops when the system tunes in
a station. “TUNED” and “STEREO” (for
a stereo programme) appear.

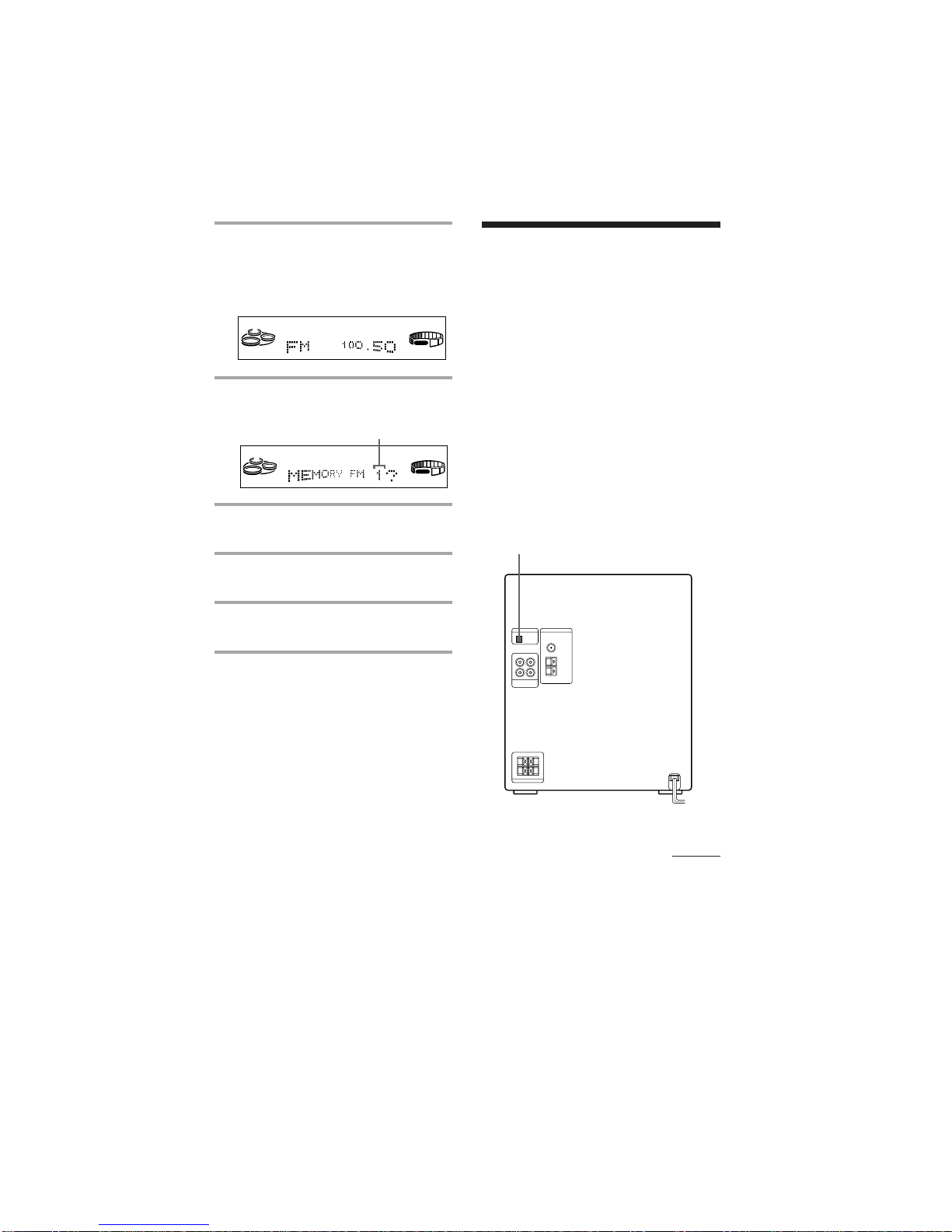

4Press TUNER MEMORY.
A preset number appears in the display.
5Turn the jog dial to select the preset
number you want.
6Press ENTER/NEXT.
The station is stored.
7Repeat steps 1 to 6 to store other
stations.
To tune in a station with a weak
signal
Press TUNING MODE repeatedly to select
“MANUAL” in step 2, then turn the jog dial
to tune in the station.
To change the preset number
Start over from step 1.
Tip
The preset stations are retained for half a day even if
you unplug the power cord or if a power failure
occurs.
TUNED
STEREO
MHz
VOLUME
AUTO
Preset number
TUNED
STEREO
VOLUME
AUTO
Connectingoptional
AVcomponents
To enhance your system, you can connect
optional components. Refer to the
instructions of each component.
Connecting audio
components
Select one of the following two connections,
depending on the equipment to be connected
and method of connecting.

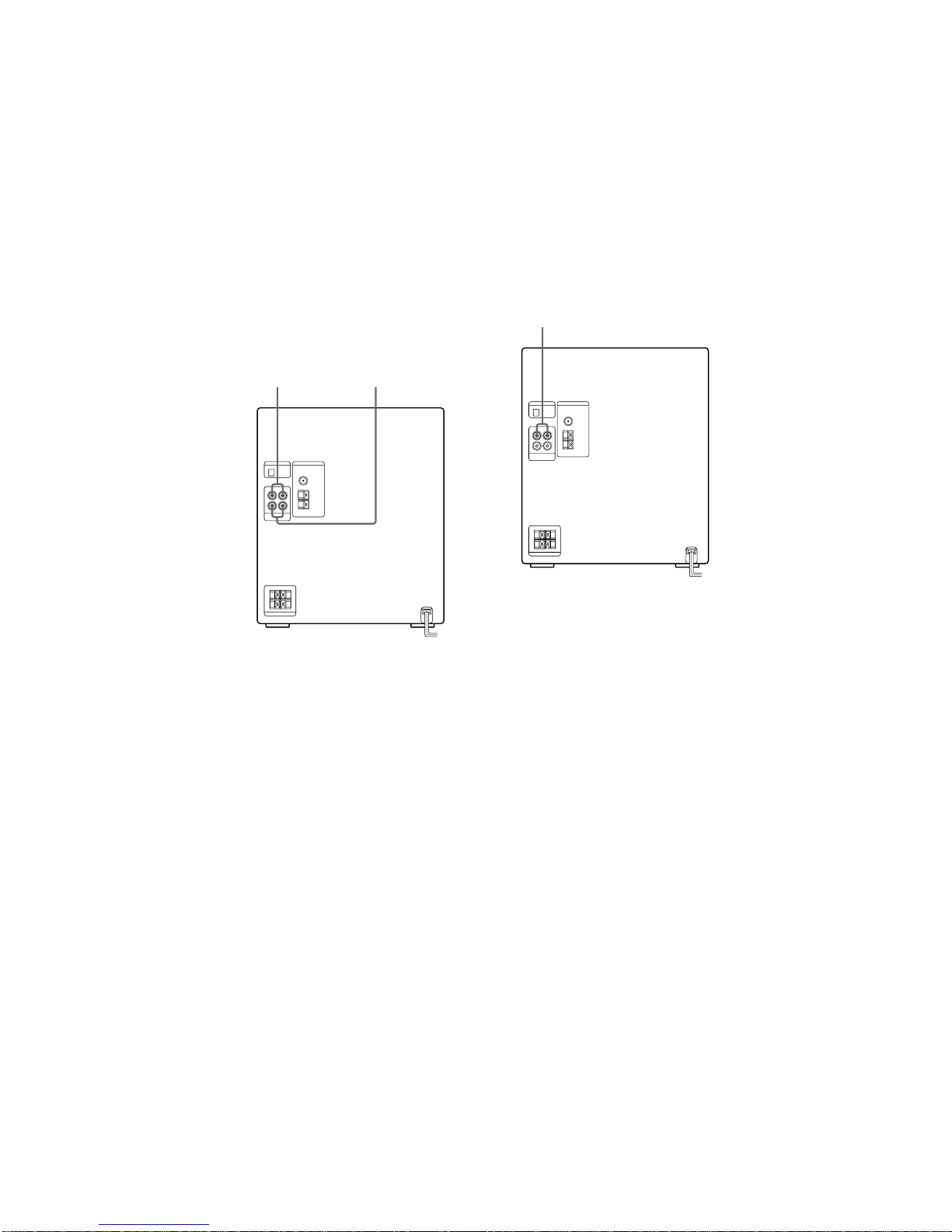

Connecting an MD deck for digital
recording
You can record from CD into the MD deck
digitally by connecting an optical cable.
To the DIGITAL IN jack of the MD deck
continued

8
Connecting optional AV
components (continued)
Connecting an MD deck for analog
recording
Make sure to match the colour of the plugs
and the connectors. To listen to the sound of
the connected MD deck, press FUNCTION
repeatedly until “MD” appears.
Tip
If you connect a turntable with MM cartridge,
connect it to VIDEO/MD IN using the optional MM
cartridge equalizer EQ-2 and an audio connecting
cord. To listen to the sound, press FUNCTION
repeatedly until “VIDEO” appears.
Notes
• You need to connect both left and right surround
speakers. Otherwise, the sound will not be heard
(MHC-RX80 only).
• If you cannot select “MD” even when you have
pressed FUNCTION, press POWER while
pressing FUNCTION when the power is turned
off. “VIDEO” will be switched to “MD”. To return
to “VIDEO” do the same procedure.
To the audio input
of the MD deck
To the audio output
of the MD deck
Connecting a VCR
Make sure to match the color of the plugs and
the connectors. To listen to the sound of the
connected VCR, press FUNCTION repeatedly
until “VIDEO” appears.
Note
If the sound is distorted when selecting “VIDEO”,
switch to “MD” (see previous “Notes).
To the audio output of the VCR

9
Connecting outdoor
aerials
Connect the outdoor aerial to improve the
reception.

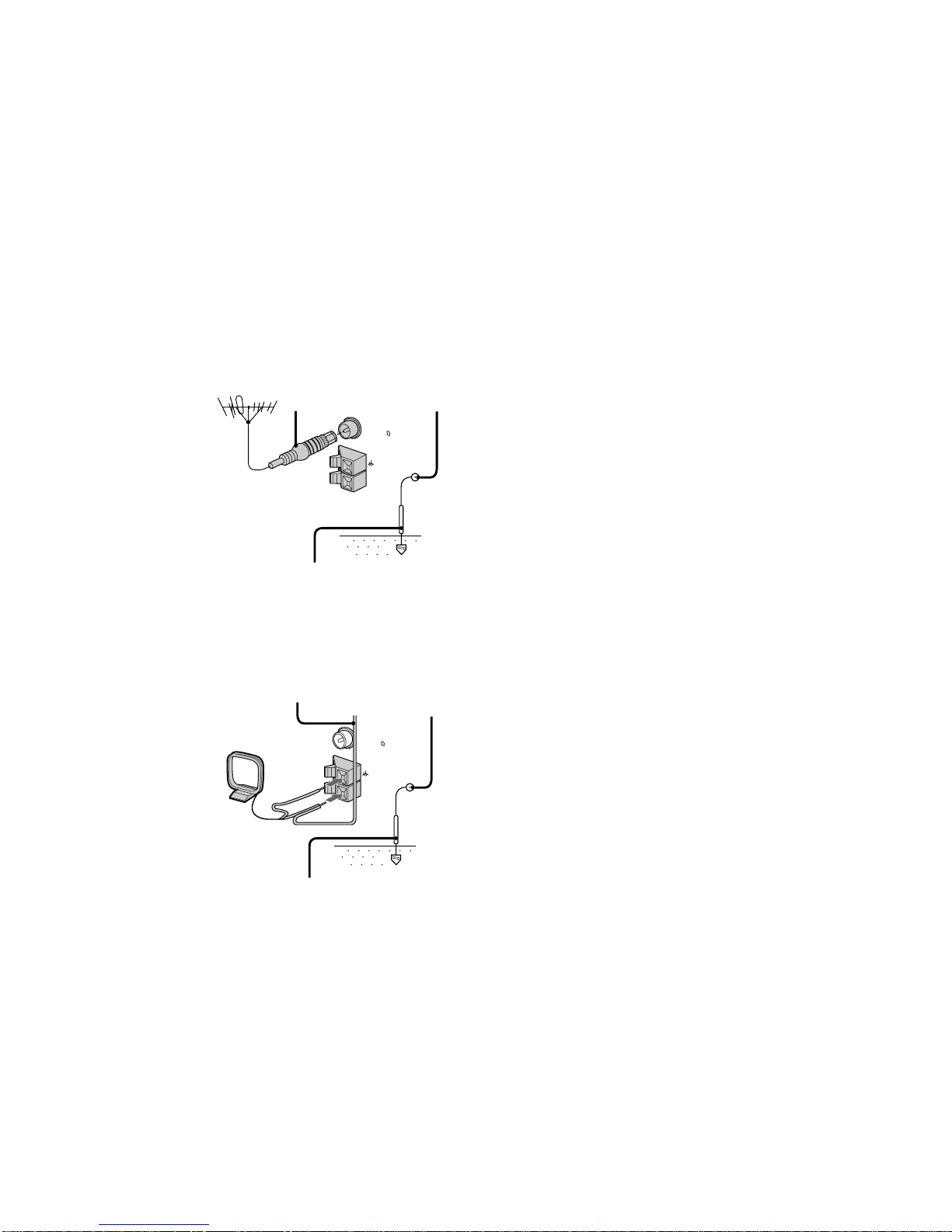

FM aerial
Connect the optional FM outdoor aerial. You
can also use the TV aerial instead.
AM aerial
Connect a 6- to 15- meter (20- to 50- feet)
insulated wire to the AM aerial terminal.
Leave the supplied AM loop aerial connected.
Important
If you connect an outdoor aerial, ground from
yterminal with the screw clamp. To prevent
a gas explosion, do not connect the ground
wire to a gas pipe.
y
FM75
AM
COAXIAL
Screw clamp
Ground wire (not supplied)
IEC standard socket
connector
(not supplied)
FM75
AM
COAXIAL
y
Screw clamp
Ground wire (not supplied)
Insulated wire
(not supplied)

4
Raccordez les enceintes.
Raccordez les cordons d’enceintes aux
prises SPEAKER de la même couleur.
Eloignez les cordons d’enceintes des
antennes pour éviter que les antennes ne
captent du bruit.
R
+
L
+
–
Raccordez les enceintes surround.
(MHC-RX80 seulement)
Raccordez les cordons d’enceinte
surround aux prises SPEAKER de même
couleur.
Insérez seulement la partie dénudée du
cordon.
5
1
3
2
14
1
12
Antenne cadre AM
Effectuez les opérations 1à 5pour relier les différents éléments de la chaîne avec les cordons
et les accessoires fournis.
Etape 1: Raccordement de la chaîne
Préparatifs
Insérez seulement la partie
dénudée du cordon.
Noir*(’)
Antenne FM
Enceinte surround droite Enceinte surround gauche
Enceinte avant droite Enceinte avant gauche
* La couleur de vos cordons d’enceintes peut être
différente. Reportez-vous au mode d’emploi des
enceintes pour les détails.
R
+
L
+
–
Insérez seulement la partie
dénudée du cordon.
Noir* (’)
* La couleur de vos cordons d’enceintes peut être
différente. Reportez-vous au mode d’emploi des
enceintes pour les détails.
Rouge* (‘)
Rouge* (‘)

5
3Mise en place des deux piles de
format AA (R6) dans la
télécommande
Conseil
Normalement, les piles devraient durer environ six
mois. Quand vous ne pouvez plus faire fonctionner
la chaîne avec la télécommande, remplacez les deux
piles par des neuves.
Remarque
Si vous ne comptez pas utiliser la télécommande
pendant un certain temps, enlevez les piles pour
éviter tout dommage dû à une fuite de l’électrolyte.
Pour transporter la chaîne
Protégez le mécanisme du lecteur de CD de la
façon suivante.
1Appuyez de façon répétée sur FUNCTION
jusqu’à ce que “CD” apparaisse sur
l’afficheur.
2Tout en tenant PLAY MODE enfoncée,
appuyez sur POWER pour éteindre la
chaîne.
Raccordez les antennes FM et AM.
Préparez l’antenne cadre AM, puis
raccordez-la.
Raccordez le cordon d’alimentation
secteur à un prise murale.
Le mode de démonstration apparaît sur
l’afficheur.
}}
]
]
Etendez l’antenne fil
FM à l’horizontale.
4
FM75
AM
COAXIAL
5
Antenne cadre AM
(fourinie)
Désactivez le mode de
démonstration en appuyant sur
DISPLAY/DEMO quand la chaîne
est éteinte.
Le mode de démonstration est aussi
désactivé quand vous réglez l’horloge.

6
Etape 2: Réglage de
l’heure
Vous devez mettre l’horloge à l’heure avant
d’utiliser les fonctions de programmation.
1Appuyez sur CLOCK TIMER SET.
Les chiffres des heures se mettent à
clignoter.
2Tournez la molette pour régler
l’heure.
L’horloge fonctionne selon un cycle de
12 heures.
3Appuyez sur ENTER/NEXT.
Les chiffres des minutes se mettent à
clignoter.
4Tournez la molette pour régler les
minutes.
5Appuyez sur ENTER/NEXT.
L’horloge se met en marche.
nn
13,52,4
·∏
§
π
0)
Remarque
Quand vous réglez l’heure, vous pouvez choisir
n’importe quel affichage de l’égaliseur sauf le motif
3 de l’analyseur de spectre. (Voir “Pour changer
l’affichage de l’égaliseur” à la page 30.)
Conseils
• En cas d’erreur, recommencez à partir de l’étape 1.
• Le réglage de l’heure désactive automatiquement
le mode de démonstration.
Si vous voulez afficher le mode de démonstration,
appuyez sur DISPLAY/DEMO quand la chaîne
est hors tension.
·∏
§
π
0)
POWER 4
3,5 621
Etape 3: Préréglage
destationsradio
Le modèle à 3 gammes permet de prérégler
40 stations, 20 FM, 10 PO et 10 GO.
Le modèle à 4 gammes permet de prérégler
45 stations, 20 FM, 10 PO, 10 GO et 5 UKV.
1Appuyez de façon répétée sur
TUNER/BAND jusqu’à ce que la
gamme souhaitée apparaisse sur
l’afficheur.
Les gammes de fréquences que vous
pouvez recevoir dépendent du modèle
que vous avez acheté.
Vérifiez les gammes que vous pouvez
recevoir.
A chaque pression sur cette touche, la
gamme change dans l’ordre suivant:
Modèle à 3 gammes
FM nMW nSW
Modèle à 4 gammes
FM nMW nLWnUVK*
*”STEREO PLUS” apparaît quand vous sélectionnez
la gamme UKV.
2Appuyez de façon répétée sur
TUNING MODE pour sélectionner
“AUTO”.

7
3Tournez la molette.
L’indication de la fréquence change et le
balayage s’arrête quand une station est
accordée. “TUNED” et “STEREO” (lors
d’une émission en stéréo) apparaissent.
4Appuyez sur TUNER MEMORY.
Un numéro de préréglage apparaît sur
l’afficheur.
5Tournez la molette pour
sélectionner le numéro de
préréglage souhaité.
6Appuyez sur ENTER/NEXT.
La station est mémorisée.
7Répétez les étapes 1 à 6 pour
prérégler d’autres stations.
Pour accorder une station de
faible puissance
Appuyez de façon répétée sur TUNING
MODE pour sélectionner “MANUAL” à
l’étape 2, puis tournez la molette pour
accorder vous-même la station.
Pour changer de numéro de
préréglage
Recommencez à partir de l’étape 1.
Remarque
Les stations préréglées restent mémorisées une
demi-journée même si vous débranchez la chaîne ou
si une coupure de courant a lieu.
TUNED
STEREO
MHz
VOLUME
AUTO
TUNED
STEREO
VOLUME
AUTO
Numéro de préréglage

8
Raccordement d’une platine MD
pour l’enregistrement analogique
Veillez à bien faire correspondre la couleur
des fiches et des prises. Pour écouter le son
fourni par la platine MD raccordée, appuyez
de façon répétée sur FUNCTION jusqu’à ce
que “MD” apparaisse.
Remarques
• Vous devez raccorder les deux enceintes surround
(gauche et droite) pour entendre le son (MHC-
RX80 seulement).
• Si vous ne pouvez pas sélectionner “MD” même
après avoir appuyé sur FUNCTION, appuyez
simultanément sur POWER et FUNCTION quand
la chaîne est éteinte. L’affichage “VIDEO” est
remplacé par “MD”. Pour revenir à l’affichage de
“VIDEO”, faites la même opération.
Conseil
Si vous raccordez une platine tourne-disque avec
tête de lecture MM, raccordez-la à VIDEO/MD IN
en utilisant un égaliseur EQ-2 optionnel pour tête de
lecture MM et un cordon de liaison. Pour écouter le
son, appuyez de façon répétée sur FUNCTION
jusqu’à ce que “VIDEO” apparaisse.
Raccordement
d’appareilsAVen
option
Pour tirer le meilleur parti de votre chaîne,
vous pouvez raccorder des appareils
disponibles en option. Reportez-vous au
mode d’emploi de chaque appareil pour le
détail des opérations.
Raccordement d’appareils
audio
Selon l’appareil qui sera raccordé et la
méthode de raccordement, choisissez une des
deux liaisons suivantes.
Raccordement d’une platine MD
pour l’enregistrement numérique
Vous pouvez enregistrer numériquement un
CD sur une platine MD en utilisant un câble
optique pour la liaison.
à la prise DIGITAL IN de la platine MD
à l’entrée audio de
la platine MD
à la sortie audio de
la platine MD

9
Antenne FM
Raccordez une antenne extérieure FM
optionnelle. Vous pouvez utiliser l’antenne
de télévision comme antenne extérieure.
Antenne AM
Raccordez un fil isolé de 6 à 15 mètres (20 à 50
pieds) à la borne d’antenne AM. Laissez
l’antenne cadre AM fournie raccordée.
Important
Si vous raccordez une antenne extérieure,
reliez la borne de terre yà la terre avec un
serre-joint. Afin d’éviter tout risque
d’explosion, ne raccordez pas le fil de terre à
un tuyau de gaz.
Raccordement d’un
magnétoscope
Veillez à faire correspondre la couleur des
fiches et des prises. Pour écouter le son fourni
par un magnétoscope raccordé, appuyez de
façon répétée sur FUNCTION jusqu’à ce que
“VIDEO” apparaisse.
Remarque
Si le son présente de la distorsion quand vous
sélectionnez “VIDEO”, réaffichez “MD” (voir les
remarques précédentes).
à la sortie audio du magnétoscope
Raccordement d’antennes
extérieures
Raccordez une antenne extérieure pour
améliorer la réception.
FM75
AM
COAXIAL
y
y
FM75
AM
COAXIAL
Fil de terre (non fourni)
Fil isolé (non fourni) Serre-joint
Fil de terre (non fourni)
Serre-joint
Connecteur femelle norme
IEC (non fourni)

10
Playing a CD
— Normal play
1Press §OPEN/CLOSE and place
up to two CDs on the disc tray.
If a disc is not placed properly it will not
be recognized.
To insert a third disc, press DISC SKIP
EX-CHANGE to rotate the disc tray.
2Press one of the DISC 1~3 buttons.
The disc tray closes and play starts.
If you press ·∏ (or ·on the remote)
when the disc tray is closed, play starts
from the CD loaded on the tray whose
button is lit green.
(display)
Basic Operations
You can play up to three CDs in a row.
With the label
side up. When
you play a single
CD, place it on
the inner circle
of the tray.
·∏
§
π
0)
+=
·∏
‚º
πª·
§
§ §
bB
v
V
π
0)
‚º
π
ª·
πDISC SKIP
EX-CHANGE
=+
0)
p
P
POWER
CD (
0)·∏
1/ALL DISCS VOLUME
VOL +/–
21
Disc tray number Playing time
VOLUME
ALL 1DISCS
Track number

Basic Operations
11
Tips
• Pressing ·∏ when the power is off
automatically turns the power on and starts CD
playback if there is a CD in the tray (One Touch
Play).
• You can switch from another source to the CD
player and start playing a CD just by pressing
·∏ or the DISC 1~3 buttons (Automatic Source
Selection).
• If there is no CD in the player, “CD NO DISC”
appears in the display.
• When a disc tray is selected or the CD placed on
that tray is playing, the DISC 1~3 button for the
respective tray lights green.
To Do this
Stop play Press π(pon the remote).
Pause Press ·∏ (Pon the remote).
Press again to resume play.
Select a track During play or pause, turn the
jog dial clockwise (to go
forward) or counterclockwise
(to go back) and release it
when you reach the desired
track. Or press +(to go
forward) or =(to go back)
on the remote.
Find a point in Press and hold down )or
a track 0(or )/0 on the
remote) during play and
release it at the desired point.
Select a CD Press a DISC 1~3 button or
in stop mode DISC SKIP EX-CHANGE.
Play only the Press 1/ALL DISCS
CD you have repeatedly until “1 DISC”
selected appears.
Play all CDs Press 1/ALL DISCS repeatedly
until “ALL DISCS” appears.
Remove the CD Press §OPEN/CLOSE.
Exchange other Press DISC SKIP
CDs while EX-CHANGE.
playing
Adjust the Turn VOLUME (or press VOL
volume +/– on the remote).

12
RecordingaCD
— CD Synchro Recording
The CD SYNCHRO button lets you record
from a CD to a tape easily. You can use TYPE
I (normal) or TYPE II (CrO2) tapes. The
recording level is adjusted automatically.
1Press §EJECT and insert a blank
tape into deck B.
·∏
‚º
π
ª·
§
§ §
π
0)
‚º
π
ª·
POWER
1
2
53 π
4
DISC SKIP
EX-CHANGE
§
‚º
π
ª·

With the side
you want to
record facing
forward
DOLBY NR
2Press §OPEN/CLOSE and place a
CD.
Then press again to close the disc tray.
If the indicator for the tray you want to
record is not lit green, press DISC SKIP
EX-CHANGE repeatedly so that it lights
green.
3Press CD SYNCHRO.
Deck B stands by for recording and the
CD player stands by for playback. ·
(for front side) lights up.
4Press DIRECTION repeatedly to
select Ato record on one side.
Select a(or RELAY) to record on
both sides.
5Press ∏on deck B.
Recording starts.
To stop recording
Press πon deck B or on the CD player.
With the label
side up. When
you play a single
CD, place it on
the inner circle
of the tray.
·∏
§
π
0)
+=

Basic Operations
13

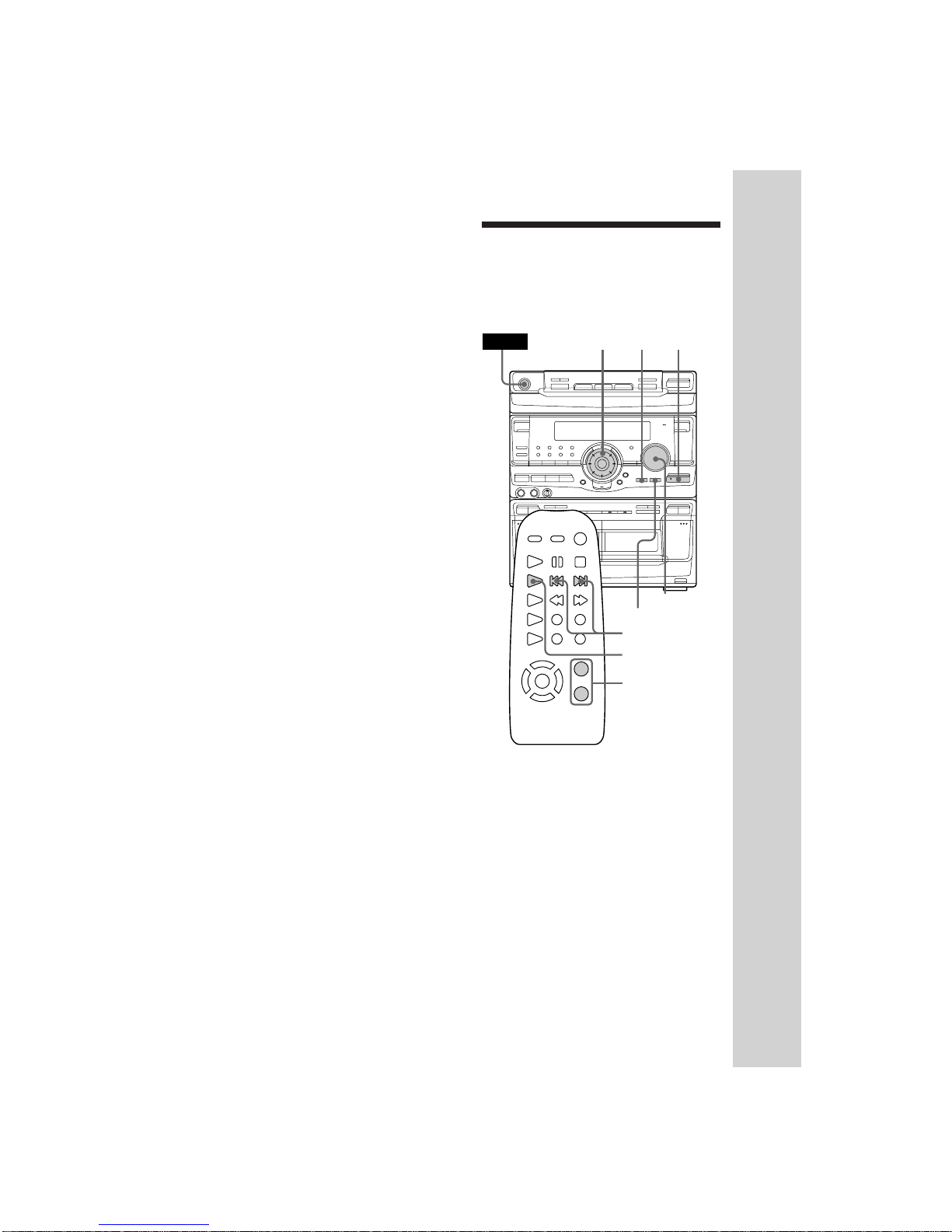

Listeningtotheradio
–– Preset Tuning
Preset radio stations in the tuner's memory
first (see “Step 3: Presetting radio stations”).
·∏
‚º
πª·
§
§ §
π
0)
‚º
π
ª·
POWER
bB
v
V
=+
TUNER BAND
VOLUME
STEREO/MONO
VOL +/–
123
Tips
• If you want to record from the reverse side, press
ªso that ª(for reverse side) lights up.
• When you record on both sides, be sure to start
from the front side. If you start from the reverse
side, recording stops at the end of the reverse side.
• When you want to reduce the hiss noise in low-
level high-frequency signals, press DOLBY NR so
that “DOLBY NR B” appears after pressing CD
SYNCHRO.
Note
You cannot listen to other sources while recording.

14
n
n
Listening to the radio (continued) To listen to non-preset radio
stations
Press TUNING MODE repeatedly so that
“MANUAL” appears in step 2, then tune in
the station by turning the jog dial.
Tips
• Pressing TUNER/BAND when the power is off
automatically turns the power on and tunes to the
last received station (One Touch Play).
• You can switch from another source to the radio
just by pressing TUNER/BAND (Automatic
Source Selection).
• When an FM programme is noisy, press
STEREO/MONO so that “MONO” appears in the
display. There will be no stereo effect, but the
reception will improve. Press the button again to
restore the stereo effect.
• To improve broadcast reception, reorient the
supplied aerials.
Turn counter-
clockwise
(or press =
on the remote)
for lower preset
numbers.
Turn clockwise
(or press +
on the remote)
for higher
preset numbers.
+–
TUNED
STEREO
MHz
VOLUME
PRESET
Preset number Frequency
1Press TUNER/BAND repeatedly
until the band you want appears in
the display.
the bands you can recieve vary
depending on the model you purchased.
Be sure to check which bands you can
recieve.
Every time you press this button, the
band changes as follows:
3 band models:
FM nMW nLW
4 band model:
FM nMW nLW nUKV*
* “STEREO PLUS” is displayed when you select
UKV.
2Press TUNING MODE repeatedly
so that “PRESET” appears in the
display.
MANUAL nAUTO nPRESET
3Turn the jog dial (or press =or
+on the remote) to tune in the
desired preset station.
To Do this
Turn off the radio Press POWER.
Adjust the volume Turn VOLUME (or press
VOL +/– on the remote).
n
