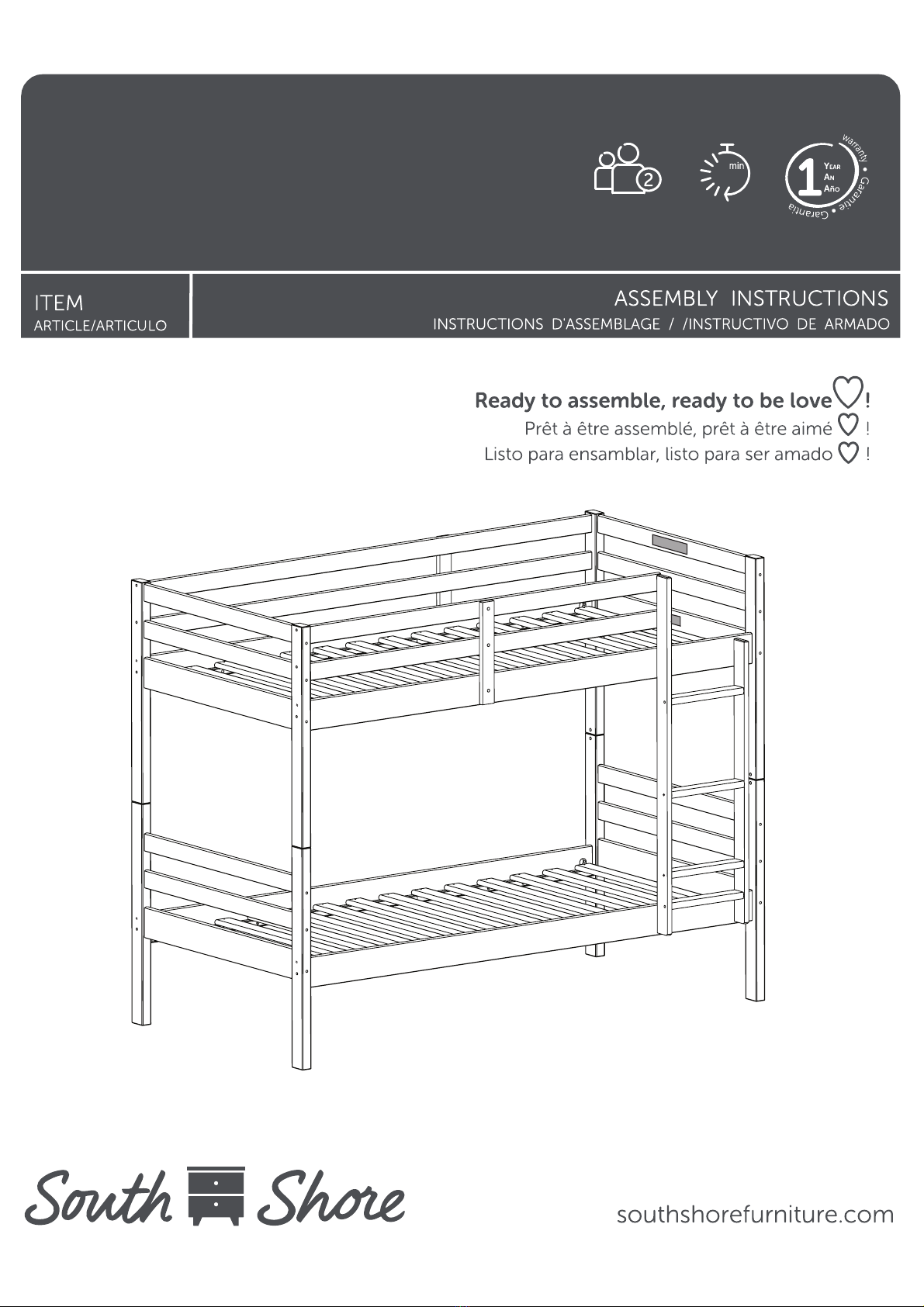

SouthShore 11819 User manual

11819
120
Twin Bunk Bed
Lit superposé simple/ literas 1 plaza

Thank you for purchasing this quality product.
Be sure to check all packing materials carefully
For small parts which may have come loose
Inside the carton during shipment. Separate,
Identify and count all parts and hardware.
Compare with the parts to be sure all parts
Are present.
“DO NOT TIGHTEN SCREWS
UNTIL COMPLETELY ASSEMBLED”
SIZE OF MATTRESS AND FOUNDATION (SUPPORT)
This bed is designed to use a twin mattress (37 ½” – 39 1/8” x 74 ¾”) and Bunkie
(39 1/8” – 74 ¾”). The total thickness must not exceed 7 1/2” inches. Do not use
mattress without the proper Bunkie board of safe foundation.
Note: There must be at least 5” inches from top surface of mattress to top edge or
guardrails.
REPLACEMENT PARTS.
Replacement parts, including additional guardrails, may be obtained from place of
purchase or original distributor.
SAFETY WARNINGS!
1 - Follow the information on the warning label appearing on the upper bunk end
structure and on the carton. Do not remove warning label from bed.
2 - Always use the recommended size mattress or mattress support, or both, to help
prevent the likelihood of entrapment or falls.
3 - Surface of mattress must be at least 5 inches below the upper edge of guardrails.
4 - Do not allow children under 6 years of age to use the upper bunk.
5 - Prohibit more than one person on upper bunk.
6 – Periodically check and ensure that the guardrail, ladder and other components
are in their proper position, free from damage, and that all connectors are tight.
7 - Do not allow horseplay on or under the bed and prohibit jumping on the bed.
8 - Always use the ladder for entering and leaving the upper bunk.
9 - Do not use substitute parts. Contact manufacturer or dealer for replacement
parts.
10 - Use of a night may provide added safety precaution for a child using the upper
bunk.
11- If the bunk bed will be placed next to a wall, the guardrail that runs the full length
of the bed be placed against the wall to prevent entrapment between the bed and
the wall.
12 - Always use guard rails on both long sides of the upper bunk.
13 - The use of water or sleep flotation mattresses is prohibited.
14 - Keep these instructions for future reference.
15 - Strangulation Hazard – Never attach or hang items to any part of the bunk bed
that are not designed for use with the bed: for example, but limited to, hooks, belts,
and jump ropes, etc.
IMPORTANT: PLEASE READ INSTRUCTIONS BEFORE STARTING THE ASSEMBLY
ASSEMBLY INSTRUCTIONS
TWIN BUNK BED

INSTRUCTIONS DE MONTAGE
LIT SUPERPOSÉ SIMPLE
Merci d’avoir acheté ce produit de qualité.
Assurez-vous de vérifier soigneusement tous les emballages et notamment les petites pièces
qui peuvent s’être détachées à l'intérieur du carton pendant l'expédition.
Séparez, identifiez, et comptez toutes les pièces ainsi que la quincaillerie.
Comparez avec les pièces afin de vous assurer que vous ayez en main tout le matériel
nécessaire.
« NE PAS SERRER LES VIS AVANT L’ASSEMBLAGE COMPLET »
TAILLE DU MATELAS ET SOMMIER (SUPPORT À MATELAS)
Le lit est conçu pour utiliser un matelas jumeau (37 ½” – 39 1/8” x 74 ¾”) et un support à
matelas (39 1/8” – 74 ¾”). L'épaisseur totale ne doit pas excéder 7 ½ pouces. Ne pas utiliser le
matelas sans le support approprié ou une base solide.
Note : Il doit y avoir au moins 5 pouces entre la surface supérieure du matelas et le rebord
supérieur de la barrière de sécurité.
PIÈCES DE RECHANGE
Des pièces de rechange, incluant les barrières de sécurité, peuvent être obtenues auprès de
votre détaillant ou directement auprès du distributeur.
AVERTISSEMENTS DE SÉCURITÉ !
1- Suivre les instructions de l’étiquette de sécurité apposée sur la partie supérieure du lit
superposé et sur le carton. Ne pas retirer les étiquettes de sécurité du lit.
2- Toujours utiliser la taille recommandée pour les matelas, les supports de matelas, ou
les deux, afin de prévenir les risques de piégeage et de chute
3- La surface du matelas doit être au minimum 5 pouces (127 mm) en dessous du rebord
supérieur de la barrière de sécurité
4- Ne pas autoriser les enfants de moins de 6 ans à utiliser la couchette supérieure
5- Interdire la présence de plus d’une personne sur la couchette supérieure
6- Régulièrement contrôler et s’assurer que la barrière de sécurité, l’échelle et les autres
composantes sont dans la bonne position, sans dommages, et que toutes les vis sont
serrées
7- Ne pas autoriser le chahut sur ou sous le lit et interdire de sauter sur le lit
8- Toujours utiliser l’échelle pour monter ou descendre du lit supérieur
9- Ne pas substituer les pièces. Contacter le manufacturier ou le détaillant pour obtenir
des pièces de remplacement
10- L’utilisation d’une veilleuse est recommandée afin d’offrir une sécurité
supplémentaire pour l’enfant utilisant la couchette supérieure
11- Toujours utiliser les barrières des deux côtés sur la longueur de la couchette
supérieure. S’il est prévu de placer lit superposé contre un mur, la barrière de sécurité
qui longe la longueur totale du lit doit être placée contre le mur afin d’éviter le
piégeage entre le lit et le mur
12- L’utilisation de lits d’eau est interdite
13- DANGER D’ETRANGLEMENT – Ne jamais attacher ou suspendre d’objets au lit
superposé qui ne soit pas conçus spécifiquement pour être utilisé avec le lit : par
exemple, mais de façon non exhaustive, des crochets, ceintures, cordes à sauter, etc.
14- Garder ces instructions pour référence future
IMPORTANT : ASSUREZ-VOUS DE LIRE LES INSTRUCTIONS AVANT DEPROCÉDER À
L’ASSEMBLAGE

INSTRUCCIONES LITERA DE MONTAJE
LITERAS 1 PLAZA
Gracias por adquirir este producto de calidad.
Asegúrese de revisar todos los materiales de empaque cuidadosamente
en especial para las partes pequeñas que puedan perderse
en la caja durante el envío. Separe,
identifique y cuente todas las partes y herramientas.
Compare con las partes para asegurarse de que todas
están presentes.
“NO APRIETE LOS TORNILLOS
HASTA QUE ESTÉ COMPLEMENTAMENTE ARMADO”
TAMAÑO DE LOS COLCHONES Y DE LA BASE (SOPORTE)
Esta cama está diseñada para usar colchón individual (37 ½” – 39 1/8” x 74 ¾”) y
soporte (39 1/8” – 74 ¾”). El grosor total no debe exceder las 7 1/2” pulgadas. No
utilice colchones sin el soporte de colchón adecuado o la base segura.
Nota: Deben haber al menos 5” pulgadas desde la cara superior del colchón al límite
superior o a los barandales.
PIEZAS DE RESPUESTO.
Las piezas de repuesto, incluyendo barandales adicionales, podrán ser adquiridas en
el lugar de compra o con el distribuidor original.
¡ADVERTENCIAS DE SEGURIDAD!
1 – Siga la información en la etiqueta de seguridad que aparece al final de la
estructura de la litera superior y en la caja. No remueva la etiqueta de seguridad de
la cama.
2 – Siempre use los tamaños recomendados de colchones o soportes de colchón, o
ambos, para ayudar a prevenir la posibilidad de atrapamiento o caídas.
3 – La superficie del colchón debe ser de al menos 5 pulgadas (127 mm) por debajo
del extremo superior de los barandales.
4 – No permita que niños menores de 6 años usen la litera superior.
5 – Prohibir más de una persona en la litera superior.
6 – Revisar periódicamente y asegurarse que el barandal, la escalera y otros
componentes estén en su posición, exentos de daños y que todos los conectores
estén apretados.
7 – No permita el jugueteo encima o debajo de la cama y prohíba saltar en la cama.
8 – Siempre usa la escalera para acceder y salir de la litera superior.
9 – No utilice piezas sustitutas. Contacte al fabricante o distribuidor para piezas de
repuesto.
10 – El uso de una lámpara de noche podría proporcionar mayor seguridad en caso
de que un niño use la litera superior.
11- Siempre use barandales en ambos lados de la litera superior. Si la litera será
colocada junto a una pared, el barandal que cubre toda la longitud de la cama se
colocará contra la pared para prevenir atrapamiento entre la cama y la pared.
12 – El uso de colchones de agua o de gomaespuma está prohibido.
13 – PELIGRO DE ESTRANGULACION – Nunca sujete o cuelgue artefactos a
ninguna parte de la litera que no estén diseñados para el uso de la cama: por
ejemplo, pero limitado también, ganchos, cinturones, cuerdas de saltar, etcétera.
14 - Conserve estas instrucciones para futuras referencias.
IMPORTANTE: POR FAVOR LEA LAS INSTRUCCIONES ANTES DEINICIAREL MONTAJE.

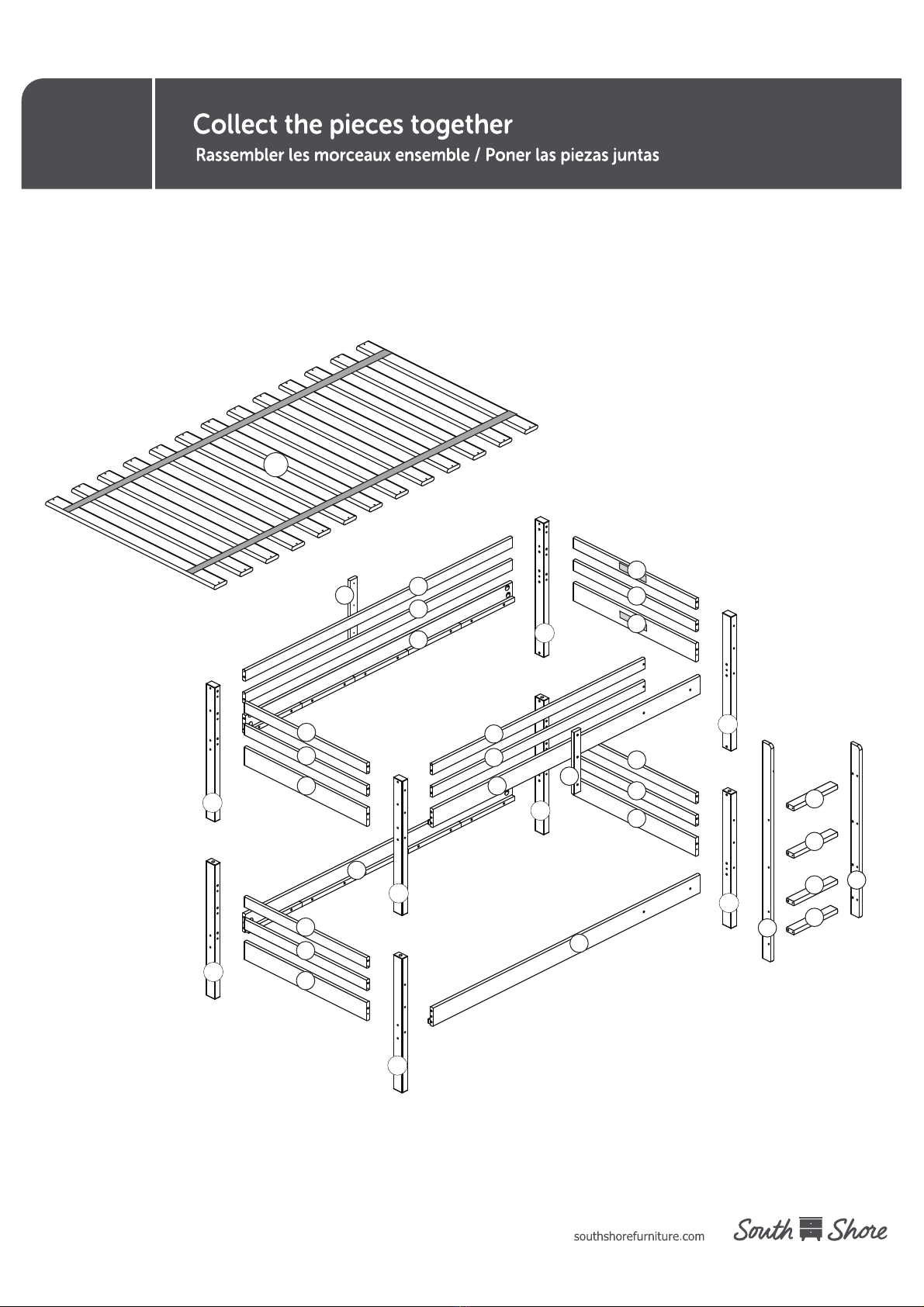

1

2
1
2
2
1
3
4
5
3
07
07
08
08
09
09
10
10
12
12
11
11
12
13
12
12
11
19
12
12
14
14
16
15
17
17
17
17
18
x2

3

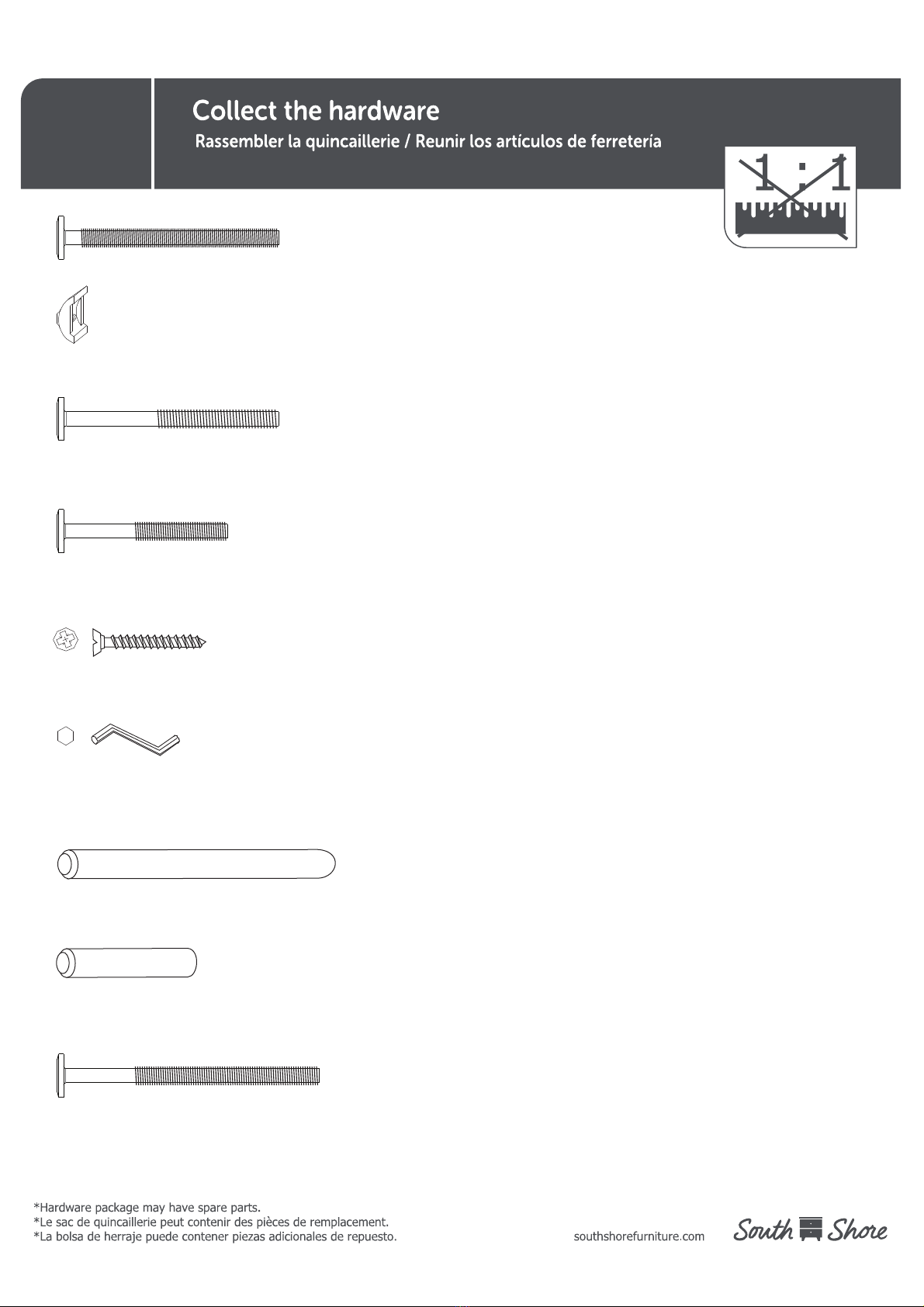

A - Screw 1/4 x 80 - x16
Vis
Tornillo
C -Screw 7 x 80 - x06
Vis
Tornillo
D -Screw 7 x 60 - x14
Vis
Tornillo
I -Screw 7 x 100 - x24
Vis
Tornillo
B -Half moon nut 1/4 - x16
Écrou demi-lune
Tuerca de media luna
E -Screw 4.0 x 30 - x66
H -Dowel 10 x 40- x 46
F - Allen Key - x 1
Vis
Tornillo
Clavija
Clevilles
Llave Allen
Clef Allen
G -Dowel 15 x 100- x04
Clavija
Clevilles

4

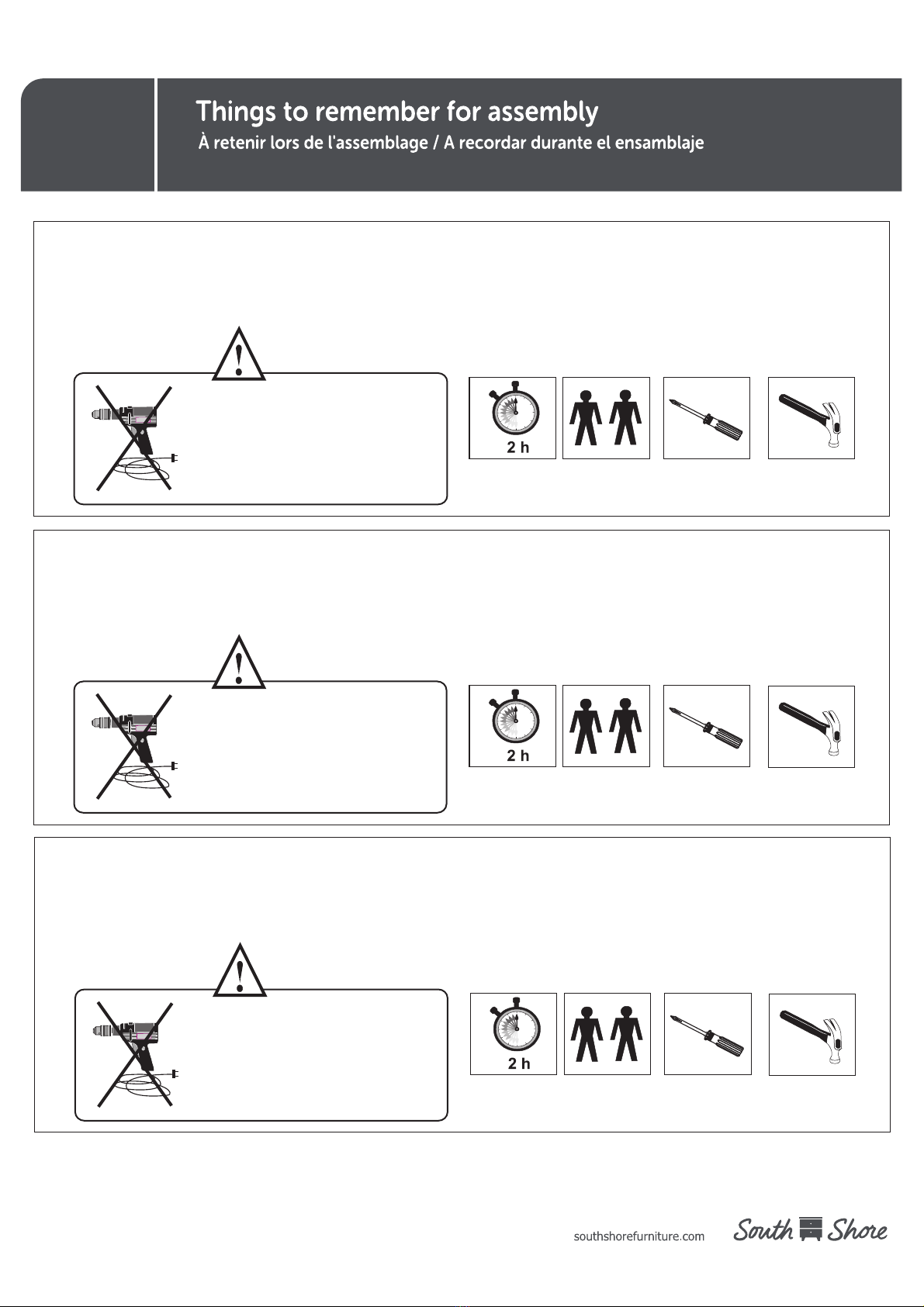

* Use of power tool to assemble this
product will invalidate any claim and
damage this product making unsafe!
* Please assemble on a clean soft
surface to avoid damage.
* El uso el herramientas eléctricas en el
montaje de este producto invalidará
cualquier reclamo y dañará este producto
haciéndolo inseguro!
* Favor de montar en una superficie limpia
Y suave para evitar daño.
* L’utilisation d’un outil électrique pour
assembler ce produit invalidera toute
réclamation et endommagera ce produit,
le rendant ainsi dangereus!
* Veuillez assembler le lit sur une surface
plane et propre afin d’éviter les dommages
(Phillips Key)
(Not included)
(Destornillador Phillips)
(No incluido)
(Tournevis cruciforme)
(Non inclus)
(Hammer)
(Not included)
(Martillo)
(No incluido)
(Marteau)
(Non inclus)
Tool Required
Herramienta requerida
Outils requis
Thank you for purchasing this quality product. Be sure to check all packing
material carefully for small parts which may have come loose inside the
carton during shipment. Separete, identify and count all parts an hardware.
Compare with the parts list to be sure all parts are present.
‘’DO NOT TIGHTEN SCREWS UNTIL COMPLETELY ASSEMBLED’’
Merci d’avoir acheté ce produit de qualité.
Assurez-vous de vérifier soigneusement tous les emballages et notamment
les petites pièces qui peuvent s’être détachées à l'intérieur du carton
pendant l'expédition. Séparez, identifiez, et comptez toutes les
pièces ainsi que la quincaillerie. Comparez avec les pièces afin
de vous assurer que vous ayez en main tout le matériel nécessaire.
‘’ NE PAS SERRER LES VIS AVANT ASSEMBLGE COMPLET ‘’
Gracias por comprar este producto de calidad. Asegúrese de revisar todo el material de empaque
cuidadosamente ya que las piezas pequeñas pudieran desprenderse dentro de la caja durante el envío.
Separe, identifique y cuente todas las partes y herramientas.
Compare con las partes de la lista para asegurarse de que todas las partes estén presentes.
“NO AJUSTE LOS TORNILLOS HASTA QUE ESTÉ COMPLETAMENTE ARMADO”

5
Dowel / Clevilles / clavija 10 x 40
H46 PCS
X4
H
H
17
H
H
13
X7
H
H
12
H
H
X3 11
X2
H
10
X2
H
H
09
X2
H
H
07
H
H
19
X2
H
H
08
H

6
F+i
F+i
F+i
F+i
X2
F+i
F+i
F
i
1
2
12
12
11
1
2
Allen Key / Clef Allen / Llave Allen
Screw / Vis / Tornillo 7 x 100
I12 PCS
F01 PCS

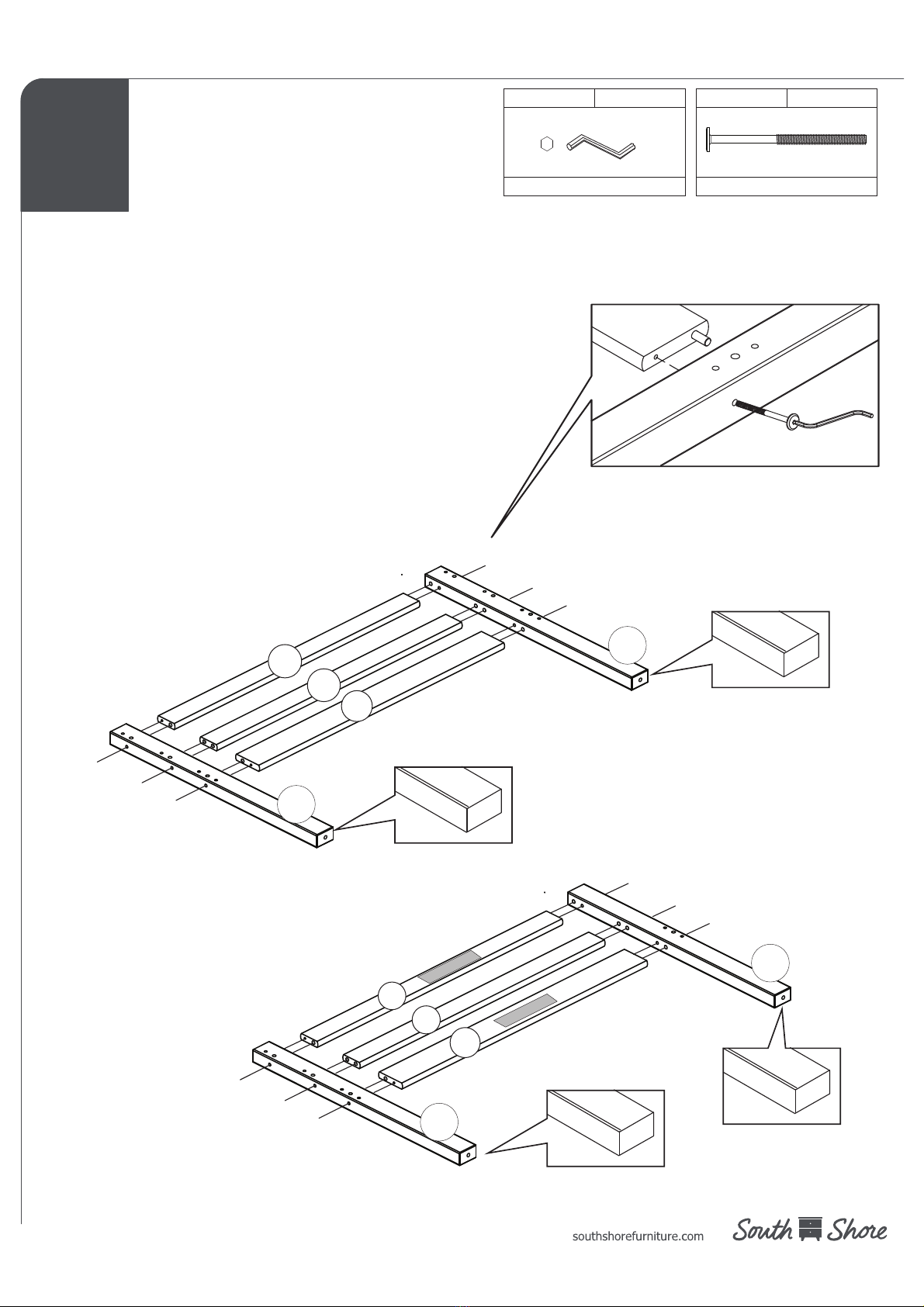

7
F+i
F+i
F+i
F+i
F+i
F+i3
4
12
12
11
3
4
F+i
F+i
F+i
F+i
F+i
F+i3
5
13
12
19
3
5
F
i
Allen Key / Clef Allen / Llave Allen Screw / Vis / Tornillo 7 x 100
I12 PCS
F01 PCS

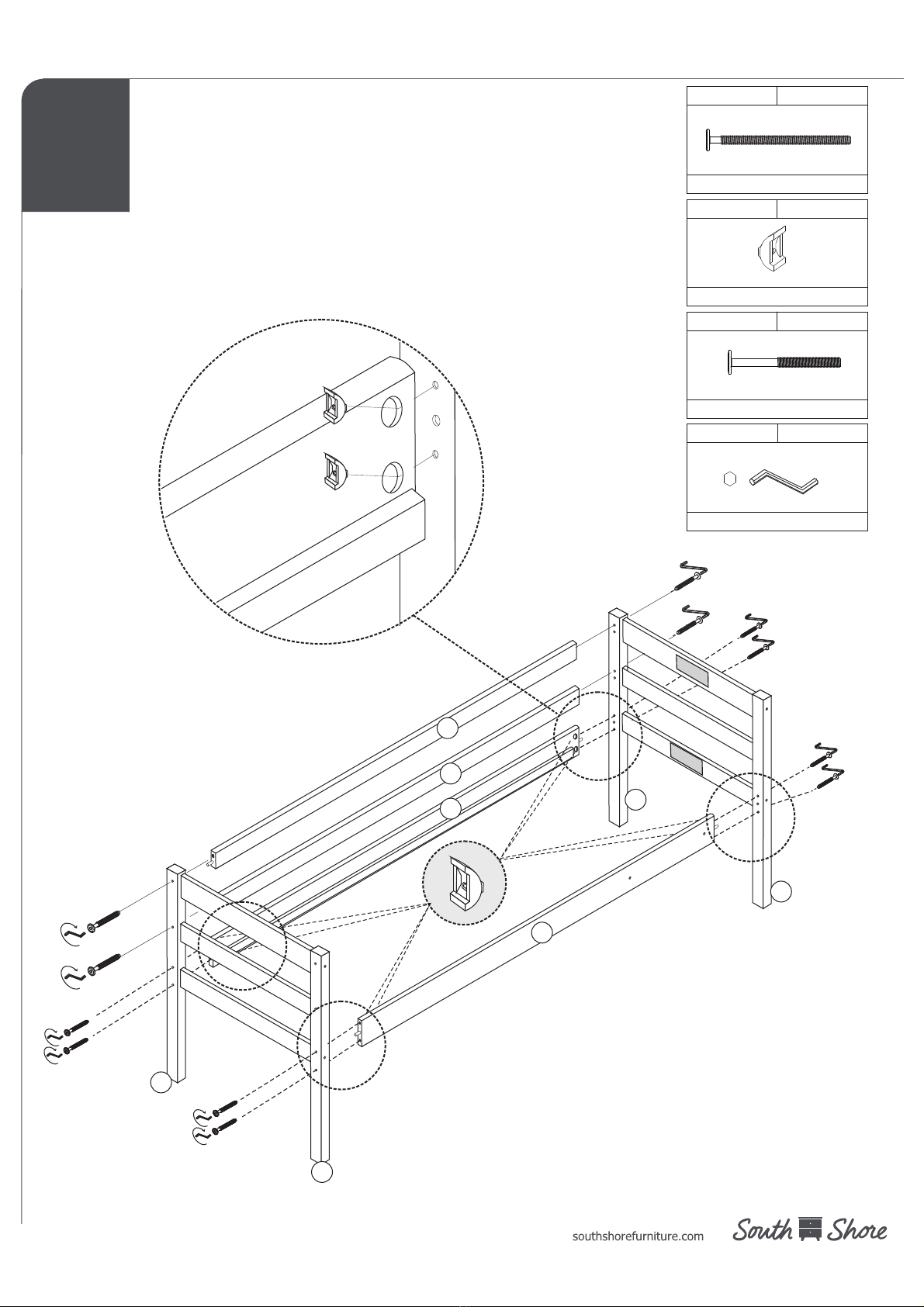

8
B
B
B
A
A
A
AA
F
F
F
F
A
A
A
A
F
F
F
07
02
01
01
02
08
Half moon nut / Écrou demi-lune
Tuerca de media luna
B08 PCS
Allen Key / Clef Allen / Llave Allen
F01 PCS
Screw / Vis / Tornillo 1/4 x 80
A08 PCS

9
The first slats must be fixed here
at 2" from each headboard end.
The first slats must be fixed here
at 2" from each headboard end.
Installer les lattes avec le ruban
sur le dessus (vers le haut)
Instale el kit de láminas con cinta
espaciadora encima (hacia arriba)
Install slats kit with spacer tape
on top (facing up)
Las primeras láminas deben ser
arregladas aquí A 2" de cada fin
de la cabecera.
Las primeras láminas deben ser
arregladas aquí A 2" de cada fin
de la cabecera.
Les premières lattes doivent être
fixées ici. À 2" pouces de chaque
tête de lit.
Les premières lattes doivent être
fixées ici. À 2" pouces de chaque
tête de lit.
18
2"
E
E
SLATS
LATTES
LÁMINAS
2"
SIDE RAIL
RAIL LATÉRAL
BARANDAL LATERAL
Screw / Vis / Tornillo 4,0 X 30
E26 PCS
E
E
E
E
E
E
E
E
E
E
E
E
E
E
E
E
E
E
E
E
E
E
E
E
E
E

10
B
C
C
F
F
C
C
F
F
B
B
A
A
A
A
F
F
F
F
07
04
03
03
05
08
09
09
A
A
A
A
F
FF
F
Half moon nut / Écrou demi-lune
Tuerca de media luna
B08 PCS
Allen Key / Clef Allen / Llave Allen
F01 PCS
Screw / Vis / Tornillo 1/4 x 80
A08 PCS
Screw / Vis / Tornillo 7 x 80
C04 PCS

11
The first slats must be fixed here
at 2" from each headboard end.
The first slats must be fixed here
at 2" from each headboard end.
Installer les lattes avec le ruban
sur le dessus (vers le haut)
Instale el kit de láminas con cinta
espaciadora encima (hacia arriba)
Install slats kit with spacer tape
on top (facing up)
Las primeras láminas deben ser
arregladas aquí A 2" de cada fin
de la cabecera.
Las primeras láminas deben ser
arregladas aquí A 2" de cada fin
de la cabecera.
Les premières lattes doivent être
fixées ici. À 2" pouces de chaque
tête de lit.
Les premières lattes doivent être
fixées ici. À 2" pouces de chaque
tête de lit.
18
2"
LATTES
LÁMINAS
SIDE RAIL
RAIL LATÉRAL
BARANDAL LATERAL
Screw / Vis / Tornillo 4,0 X 30
E26 PCS
E
E
E
E
E
E
E
E
E
E
E
E
E
E
E
EE
E
E
E
E
E
E
E
E
EE
E
E
SLATS
2"

12
D
F
D
F
D
F
D
F
D
F
D
F
D
F
D
F
16
15
17
17
17
17
G
G
E
EE
E
E
E
E
E
G
G
Dowel / Clevilles / clavija 15 x 100
G04 PCS
Screw / Vis / Tornillo 4,0 x 30
E08 PCS
Screw / Vis / Tornillo 7 x 60
D08 PCS
Allen Key / Clef Allen / Llave Allen
F01 PCS

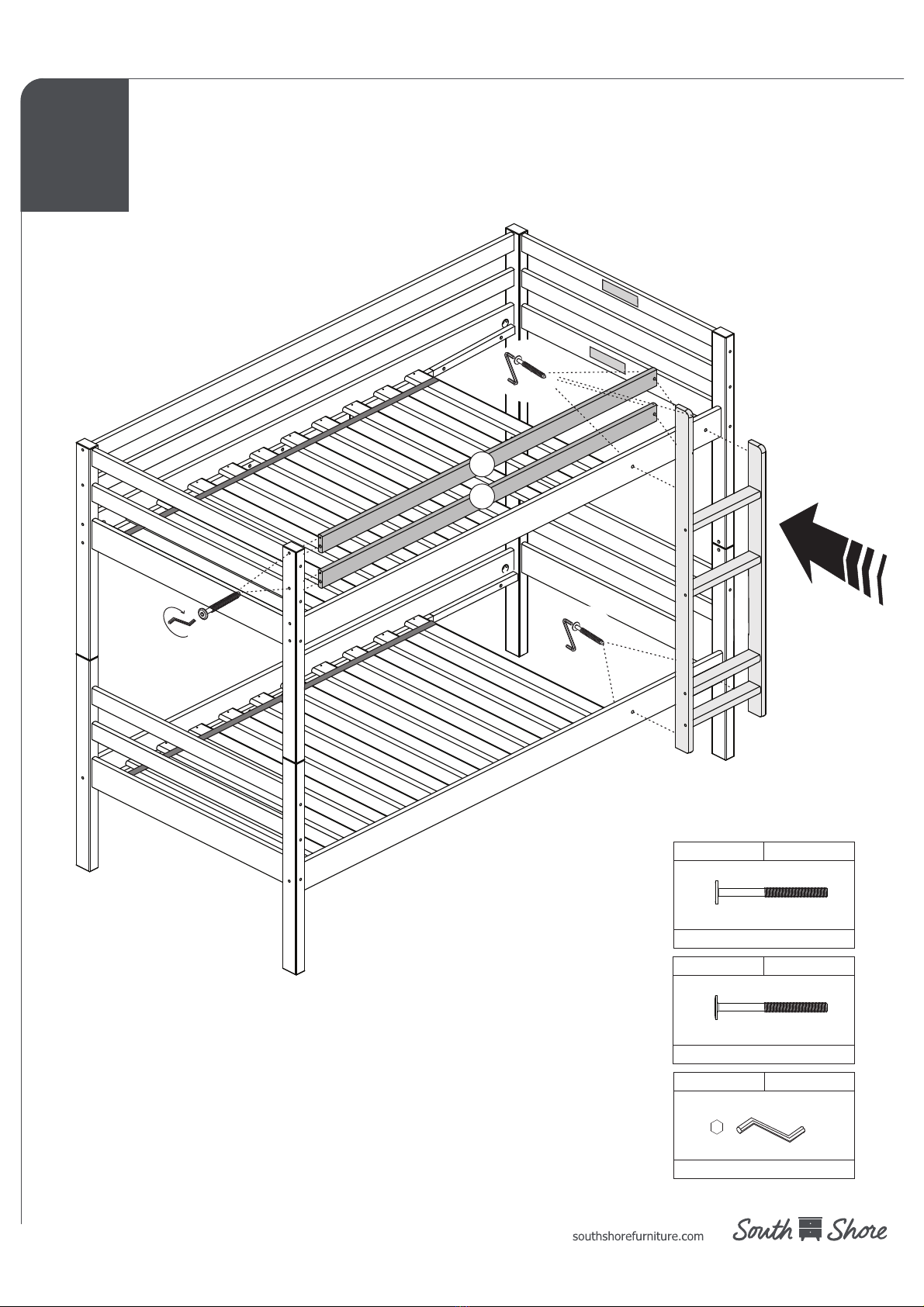

13
C
F
F
D
F
D
10
10
Screw / Vis / Tornillo 7 x 60
D06 PCS
Screw / Vis / Tornillo 7 x 80
C02 PCS
Allen Key / Clef Allen / Llave Allen
F01 PCS

E
Ex3
14
14
14
Screw / Vis / Tornillo 4,0 X 30
E06 PCS
