Sparmax DH-102 User manual

Bedienungsanweisung 2-7
Operating Instructions 7-12
Ge ruiksanwijzing 15-21
Bruksanwisning 21-23
Sparmax

2 DEUTSCH
Einleitung
Vorwort
Diese Bedienungsanweisung gilt für die ompressoren der Typenreihen ARISM MINI. Sie enthält wich-
tige Hinweise, wie der ompressor sicher, sachgerecht und wirtschaftlich betrieben werden kann.
Wichtige Sicherheitshinweise
Lesen Sie vor der Inbetriebnahme die Bedienungsanweisung sorgfältig durch und beachten Sie die
angeführten Hinweise!
Prüfen Sie, ob keine Transportschäden vorhanden sind. Der Schalter muss sich vor Inbetriebnahme
in Off- bzw. 0-Stellung befinden. Sollte der ompressor Mängel aufweisen, wenden Sie sich bitte
umgehend an Ihren Verkäufer. Bewahren Sie den Verpackungskarton für eine eventuelle Garantie-
Reparatur auf. Die ompressoren werden vom Hersteller nur in der Originalverpackung akzeptiert.
Der ompressor unterliegt strengen Sicherheitsnormen und wird vom Hersteller beim Verlassen der
Produktionsstätte auf dessen Funktionsfähigkeit streng überprüft. Beachten Sie deshalb die folgen-
den Vorschriften.
indern ist der Gebrauch des ompressors untersagt.
Der Druckstrahl darf niemals auf Personen oder Tiere gerichtet werden.
Lassen Sie den laufenden ompressor niemals unbeaufsichtigt.
Setzen Sie den ompressor niemals mit nassen Händen oder Füßen in Betrieb.
Benutzen Sie zum Ein- und Ausschalten den Schalter, nicht den Netzstecker.
Eine den Sicherheitsnormen entsprechende Erdung gewährleistet die elektrische Sicherheit des
ompressors. Sollte die vorschriftsmäßige Erdung nicht vorhanden sein, übernimmt der Hersteller für
eventuelle Schäden bzw. Unfälle keine Haftung.
Der ompressor ist für die auf dem Typenschild entsprechende Betriebsspannung ausgelegt und darf
ausschließlich an einer ordnungsgemäß installierten und abgesicherten Steckdose betrieben werden.
Die Spannung muss der auf dem Etikett der technischen Daten angegebenen Spannung entsprechen.
Die Steckdose, an der der ompressor betrieben wird, muss gut zugänglich sein, damit der
ompressor bei Bedarf jederzeit schnell von der Stromversorgung getrennt werden kann.
Sicherheits- und Schutzeinrichtungen des ompressors dürfen nicht verändert oder funktionslos
gemacht werden.
Sollten beim Betrieb des ompressors unübliche Geräusche, Gerüche oder Störungen auftreten, ist
der ompressor sofort vom Netz zu trennen. Bei Bedarf ist eine Fachwerkstatt heranzuziehen. Erst
wenn der ompressor wieder in ordnungsgemäßem Zustand ist, darf er wieder in Betrieb genommen
werden.
Lassen Sie den ompressor nur durch eine Fachwerkstatt reparieren.
Schützen Sie den ompressor vor älte.
Der ompressor darf niemals Regen oder Wasserstrahlen ausgesetzt werden.
Bei Versprühen von brennbaren Flüssigkeiten besteht Feuer- und/oder Explosionsgefahr.
Den ompressor nicht in der Nähe von Feuer benutzen.
eine leicht entflammbaren Gegenstände, Stoffe oder Nylon in die Nähe des ompressors bringen.
Tragen Sie dafür Sorge, dass andere den ompressor nur nach Erhalt der erforderlichen Anweisung
benutzen.

DEUTSCH 3
Hinweise zum Umweltschutz
Das Symbol auf dem Produkt, der Bedienungsanweisung oder der Verpackung weist darauf
hin, dass dieses Produkt am Ende seiner Lebensdauer nicht über den normalen
Haushaltsabfall entsorgt werden darf. Es muss an einem Sammelpunkt für das Recycling
von elektrischen und elektronischen Geräten abgegeben werden.
Die Werkstoffe sind gemäß ihrer ennzeichnung wieder verwertbar. Mit der Wiederverwendung, der
stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichti-
gen Beitrag zum Umweltschutz.
Beachten Sie im eigenen Interesse folgende Punkte:
Lesen Sie die Bedienungsanweisung vor der Inbetriebnahme.
Nur die Einhaltung der Bedienungsanweisung gilt als bestimmungsgemäße Verwendung.
Die Bedienungsanweisung ist ständig in unmittelbarer Nähe des ompressors aufzubewahren.
Bestimmungsgemäße Verwendung:
Dieser ompressor wurde zum Betrieb von handelsüblichen Airbrush-Apparaten konstruiert.
Beachten Sie auch folgendes:
Zur bestimmungsgemäßen Verwendung gehört auch die ordnungsgemäße Entsorgung verwendeter
Betriebsmittel.
Jeder anderweitige Gebrauch, als der in dieser Bedienungsanweisung beschriebenen, gilt als nicht
bestimmungsgemäß. onsequenzen hieraus trägt allein der Betreiber.
Es ist nicht zulässig, den ompressor konstruktiv zu verändern.
Warnhinweise
In dieser Bedienungsanweisung werden Ihnen immer wieder bestimmte Warnhinweise und
Absatzformate begegnen. Diese haben folgende Bedeutung:
Achtung: Dieses Symbol weist auf eine Gefahr für Mensch und/oder Maschine hin.
Beachten Sie diese Sicherheitshinweise im eigenen Interesse.
Hinweis: Dieses Symbol bezeichnet Anwendungs-Tipps und andere nützliche Informatio-
nen.
Hinweis: Dieses Symbol taucht immer dann auf, wenn es um Betriebsstoffe oder Mate-
rialien geht, die zum Schutz der Umwelt gesetzeskonform behandelt und ent-
sorgt werden müssen.
1. Mit einer vorgestellten Ziffer werden Arbeitsschritte gekennzeichnet, die in der vor-
gegebenen Reihenfolge abzuarbeiten sind.

4 DEUTSCH
Gewährleistung
Der Hersteller übernimmt für dieses Produkt gegenüber dem original Käufer für einen Zeitraum von
zwei Jahren ab Kaufdatum die Gewährleistung dafür, dass das Produkt zum Zeitpunkt der Lieferung
frei von Sachmängeln war. Während der Gewährleistungszeit wird das Produkt bei Vorliegen eines
Sachmangels nach Vorlage des Kaufbelegs innerhalb eines vernünftigen Zeitrahmens repariert oder
durch ein gleiches oder ein Ersatzmodell ersetzt.
Bei gewerblicher Nutzung des Produktes beträgt die Gewährleistung zwölf Monate ab Kaufdatum.
Weder diese Gewährleistung noch irgendeine andere Gewährleistung oder Garantie, entweder aus-
drücklich zugesagt oder anderweitig vorgeschrieben, einschließlich einer Bedingung hinsichtlich der
handelsüblichen Qualität oder Eignung für einen bestimmten Zweck, haben über die hier angegebe-
ne Gewährleistungszeit hinaus Gültigkeit.
Vor der Erstinbetriebnahme
Gerät auspacken
Bitte stellen Sie nach dem Auspacken sofort sicher, dass der Kompressor keine Transportschäden auf-
weist. Andernfalls unterlassen Sie bitte die Verwendung des Gerätes und wenden Sie sich an Ihren
Händler. Stellen Sie sicher, dass die Netzspannung der Spannungsangabe (Voltage) auf dem
Typenschild entspricht.
Hinweis: Möchten Sie das Gerät später wieder transportieren, ist es sinnvoll, das Verpa-
ckungsmaterial aufzubewahren und dann wieder zu verwenden.
Hinweis: Sollten Sie das Verpackungsmaterial nicht mehr benötigen, ist es gemäß den gel-
tenden Bestimmungen zu entsorgen.
Gerät auf Vollständigkeit prüfen
Prüfen Sie, ob das Gerät vollständig geliefert wurde.
Lieferumfang ARISM MINI: Kompressor, Schlauch, Bedienungsanleitung.

DEUTSCH 5
Gerät aufstellen
Stellen Sie den Kompressor in einem gut belüfteten, ausreichend großen Raum auf eine ebene
Fläche.
Die Raumtemperatur sollte nicht höher als 35°C sein.

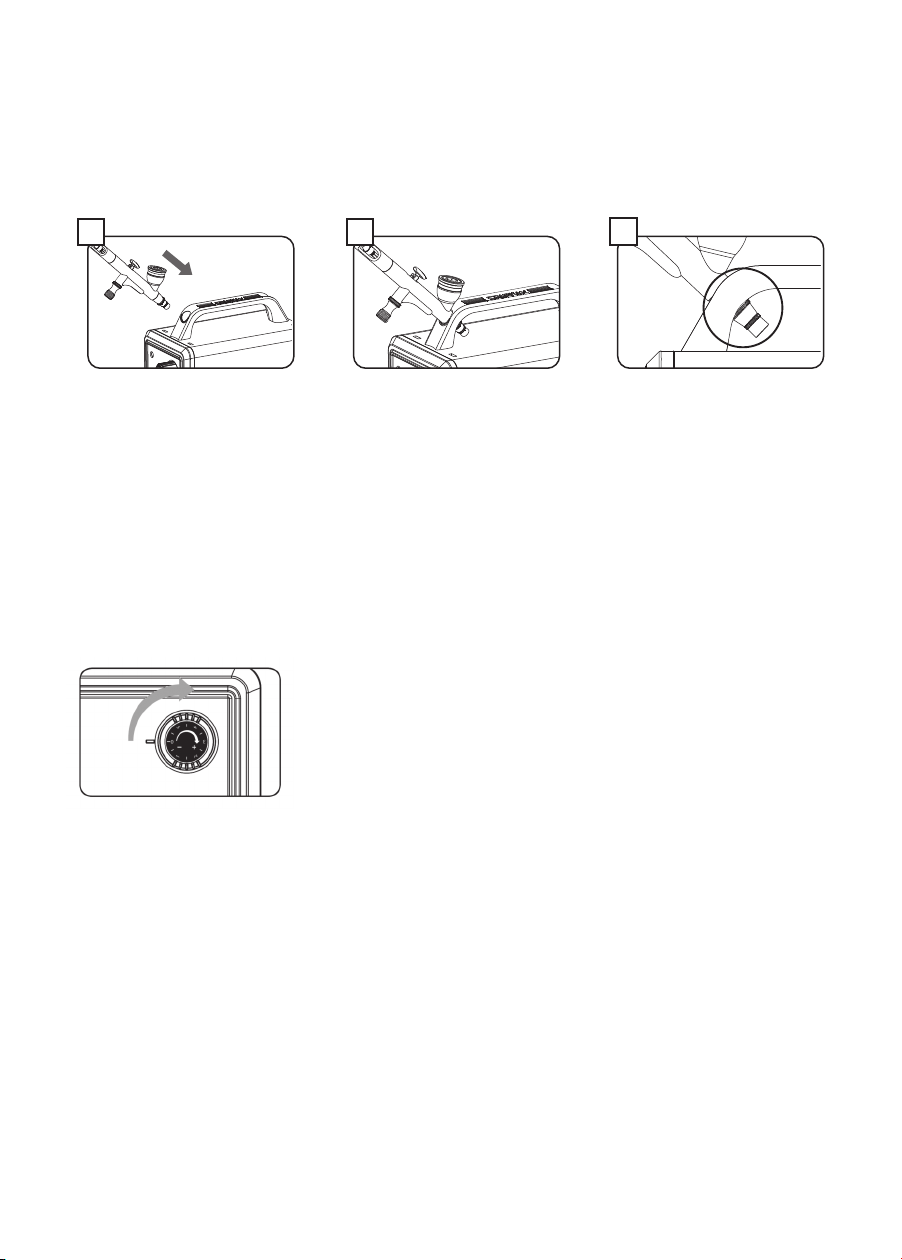

Verbinden Sie den Schlauch mit dem Airbrush-Apparat und dem Kompressor
1. - 3. Stecken Sie den Airbrush-Apparat in den Halter
Inbetriebnahme des Kompressors
Schließen Sie den Kompressor an das Stromnetz an und schalten ihn am Netzschalter, Stellung I, ein.
Der Kompressor baut seinen Arbeitsdruck auf. Es wird empfohlen, dass der Kompressor nicht länger
als 30 Minuten kontinuierlich läuft. Nach 30 Minuten Dauerbetrieb, verwenden Sie den Ein- / Aus-
Schalter, um das Gerät auszuschalten. Lassen Sie das Gerät für 10 bis 15 Minuten abkühlen bevor Sie
es erneut benutzen.
Arbeitsdruck einstellen
Der gewünschte Arbeitsdruck kann an der Druckventil, mit gedrücktem Hebel an dem Airbrushgerät,
eingestellt werden. Damit wird die Auto-Stop Funktion am Kompressor deaktiviert.
Druck erhöhen: Drehen Sie den Drehknopf im Uhrzeigersinn.
Druck vermindern: Drehen Sie den Drehknopf gegen den Uhrzeigersinn.
Umgang mit dem Motorschutzschalter
Sämtliche Kompressoren sind mit einem Motorschutzschalter ausgestattet. Dieser schaltet den Motor
bei Überlastung oder Überhitzung selbstständig ab, um das Gerät vor Beschädigung zu schützen.
Falls der Kompressor sich durch Überhitzung oder Überlastung ausschaltet, gehen Sie wie folgt vor:
1. Schalten Sie den Ein-/Aus-Schalter auf 0 („Aus“) und lassen das Gerät ca. 30 Minu-
ten abkühlen.
2. Nach ca. 30 Minuten können Sie das Gerät wieder einschalten.
21 3

Kompressor ausschalten
Bei längerer Nichtnutzung des ompressors ist das Gerät auszuschalten.
Um den ompressor auszuschalten, schalten Sie den Ein-/Aus-Schalter in Stellung 0 („Aus“).
Nach dem Ausschalten mit gedrücktem Hebel an dem Airbrush-Apparat den Druck ablassen.
Sichtkontrollen durchführen
Führen Sie einmal nach Gebrauch eine Sichtkontrolle des ompressors durch. Achten Sie dabei
besonders auf eventuell gelockerte Anschlüsse und Schrauben sowie auf den allgemeinen Zustand
der Druckschläuche.
6 DEUTSCH
Technische Daten
Nachfolgend erhalten Sie eine Tabelle mit den Leistungswerten des ompressors.
Modell Spannung Leistung Luft- Max. Tank- Laut- Gewicht
leistung Druck inhalt stärke netto
Volt/Hz Watt LPM ar/PSI Liter dB (A) 1m kg
ARISM mini 220-240/50 70 12-14 3,1/45 - 54 2,5

DEUTSCH/ENGLISH 7
Störungstabelle
Achtung: Bei Störungen ist der Kompressor unverzüglich stromlos zu machen.
Reparaturen dürfen ausschließlich von ausgebildetem und qualifiziertem Fach-
personal durchgeführt werden.
Störungen Mögliche Ursachen Abhilfe
Der Motor des Kompressors Kein Strom Stecker prüfen. An- Aus-Schalter
springt nicht an überprüfen, ob auf An-Position.
Kabelbruch oder lose Fachwerkstatt
elektrische Verbindungen
Restdruck ist noch vorhanden Druck ablassen mittels Airbrush-
Apparat
Kompressor arbeitet, Defekter Luftschlauch oder Alle Schläuche und Verbindungen
baut aber keinen Druck auf defekte Verbindung auf Dichtheit prüfen
Kompressor wird zu heiß Raumtemperatur ist zu hoch Für ausreichende Luftzufuhr
oder Luftzufuhr ist nicht sorgen
ausreichend
Kompressor wird zu stark Prüfen, ob Kompressor
beansprucht den Ansprüchen genügt
Kompressor wird zu heiß Motorschutzschalter hat Kompressor für ca. 30 Minuten
und arbeitet nicht mehr den Kompressor gestoppt ausschalten und abkühlen lassen
Hinweis: Die hier aufgeführten Möglichkeiten eventueller Störungsursachen erheben kei-
nen Anspruch auf Vollständigkeit.

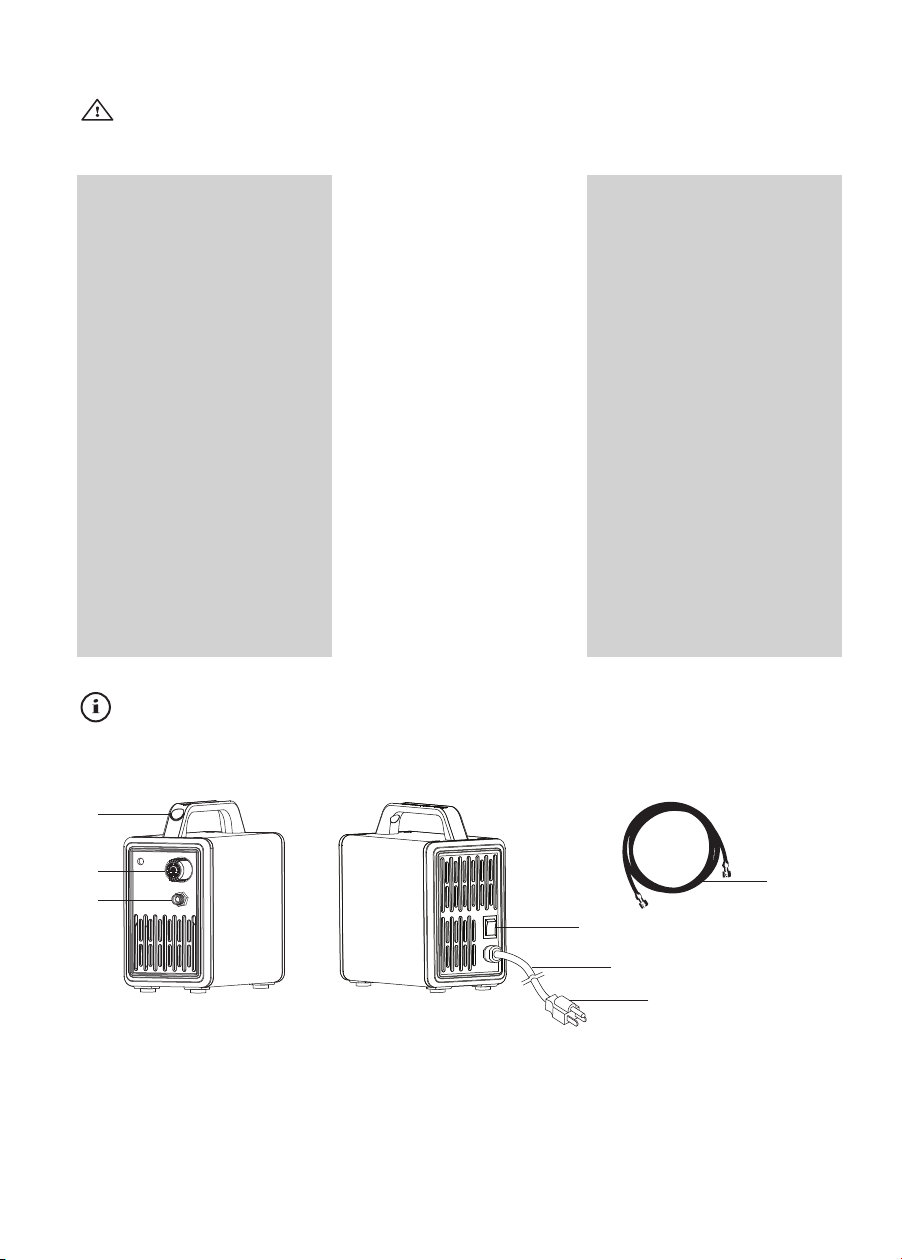

01 Griff & Airbrush-Halter/handle &
Airbrush holder
02 Druckregler/Pressure adjustment knob
03 Luftauslass/Air outlet
04 Ein-/Ausschalter/On/off switch
05 Kabel/Power cable
06 Stecker/Plug
07 Gewebeschlauch/Braided Air hose
Teilezeichnung/Part drawing
Der Stecker kann je nach Region variieren/The plug may vary depending on the region.
1
2
3
4
5
6
7
1
0
4
3
2
5

8 ENGLISH
Introduction
Preface
This operating manual applies to type ARISM-MINI series compressors. It contains important informa-
tion on the safe, correct and economical operation of your compressor.
Important safety instructions
Please read the operating manual carefully prior to commissioning and observe the instructions con-
tained therein!
Check for transportation damage. The switch should be in the Off (or 0) position prior to commissio-
ning. Please contact the retailer immediately should deficiencies be detected on the unit. Retain the
packaging carton in case guarantee repairs should prove necessary. Units will only be accepted by the
manufacturer in their original packaging.
The compressor is subject to strict safety standards and its functionality has been thoroughly inspec-
ted and tested by the manufacturer at the time of leaving the factory. Please heed the following
instructions in this respect.
Children should never be allowed to use the unit.
Never direct the pressure blast towards people or animals.
Never leave the compressor running unsupervised.
Never operate the unit with wet feet and do not touch it with wet hands.
Do not tug on the power cable. The compressor should be activated and deactivated in every case
using the push button.
The unit should only be entrusted to a specialised dealer for repairs.
Earthing in compliance with safety standards will ensure the electrical safety of the unit. The manu-
facturer bears no liability for any subsequent damage, injury or accidents occurring in the absence of
correct earthing.
The unit is designed for standard voltage (see technical data label) and should only be connected to
a correctly installed and earthed electrical socket. Voltage should correspond to the voltage specified
on the technical data label.
The socket to which the unit is connected should be easily accessible to allow speedy disconnection
from the power supply at all times should the need arise.
The unit’s safety and protective equipment should not be altered or deactivated.
The unit should be disconnected immediately from the mains power supply if unusual noises, odours
or malfunctions are detected during operation. A specialised workshop should be contacted if neces-
sary. The machine should only be used when it is in a perfect operating condition.
Protect the compressor against the effects of cold.
The compressor should never be exposed to rain or water spray.
There is a risk of fire and/or explosion if the unit is sprayed with flammable liquids.
Do not use the compressor near exposed fires.
eep highly-flammable objects, materials or nylon away from the compressor.
Do not use the compressor if the power cable is damaged or the electrical power connection does not
comply with safety standards.
Ensure that the compressor is located in a well-ventilated room and that the air impeller receives an
unhindered supply of air.
Ensure that other persons are only permitted to use the compressor after receiving the necessary
instruction.

ENGLISH 9
Environmental protection instructions
The symbol on the product, operating manual or the packaging indicates that this product
should not be disposed of in normal household waste at the end of its service life. It should
be brought to a collecting point for the recycling of electrical and electronic devices.
Materials should be recycled according to their respective markings. Recycling of old devices
or the recycling of re-usable materials contained therein represents an important contribution to envi-
ronmental protection.
Please heed the following instructions in your own interest:
Read the operating manual prior to commissioning and before realising maintenance work.
Only adherence to the operating manual is regarded as correct use.
The operating manual should be kept immediately next to the compressor at all times.
Correct use:
This compressor was designed to operate commercially-available airbrush devices.
Please also heed the following:
Correct use also includes the realisation of maintenance work described in this operating manual and
correct disposal of operational media utilised.
Any use other than that described in this operating manual is regarded as incorrect. The operator is
solely responsible for the consequences of such incorrect use.
Design and constructional changes to the compressor are prohibited.
Warning instructions
You will repeatedly encounter certain warning instructions and paragraph formats in this operating
manual. These have the following meaning:
Warning: This symbol indicates a hazard for people and/or the machine.
Always heed these safety instructions in your own interest.
Note: This symbol indicates user tips and other useful information.
Note: This symbol appears repeatedly where operating media or
materials are involved that must be handled and disposed of in accordance with
legal directions for environmental protection.
1. Numbered instructions indicate working steps that should be
realised in the sequence specified.

10 ENGLISH
Warranty
The manufacturer guarantees the original purchaser that the product was free from material defects at the
time of delivery, said warranty applying to this product for a period of two years from the purchase date. In the
event of the product exhibiting a material defect during the warranty period, the product shall, where a purcha-
se receipt is produced, be repaired within a reasonable period of time or replaced with an equivalent or repla-
cement model.
The warranty period is twelve months from the purchase date in the case of commercial use of the product.
Neither this warranty nor any other warranty or guarantee, either expressly assured or otherwise specified,
including a condition with regard to commercial quality or suitability for a particular purpose, has validity bey-
ond the warranty period stipulated.
Prior to initial commissioning
Unpacking the unit
Check the unit for any transportation damage after unpacking the compressor.
Or else do not use the compressor.
Check the voltage on the technical data label.
Note: It is sensible to retain packaging materials for future use should you wish to
transport the unit again at a later date.
Note: Packaging material should be disposed of in accordance with valid regulations
if it is no longer required.
Checking the integrity of the unit
Check to ensure that the unit has been delivered in its entirety. In addition to the compressor, the
scope of delivery encompasses the following components:
compressor, braided hose, operating manual.

ENGLISH 11
Unit installation
Install the compressor on a level surface in a well-ventilated room with adequate space.
Room temperature should not exceed 35°C.
Connect the aribrush with the hose and the compressor.
1. - 3. Put the airbrush in the airbrush-holder
Beginning of operation
Connect the compressor to the power supply system. Turn the on/off switch to I (on). Now the com-
pressor would build up the pressure. It is recommended that the compressor run continuously for
no more than 30 minutes. After 30 minutes of continuous operation, use the On/Off Switch to turn
off the unit. Allow the unit to cool for 10 to 15 minutes before turning the compressor back on.
Setting the working pressure
The desired working pressure can be set using the airbrush bleed valve with the airbrush trigger
depressed. The auto shut off feature is disabled.
1. Increasing the pressure: Turn the knob in a clockwise direction.
Reducing the pressure: Turn the knob in an anticlockwise direction.
Thermal protector
All compressors are fitted with a thermal protector. This automatically deactivates the motor in the
event of overloading or overheating to protect the unit against damage.
If overheating or overloading causes the thermal protector to switch off the compressor, proceed as
follows:
1. Turn the on/off switch to 0 ("OFF") and allow the unit to cool for approx. 30 minu-
tes.
2. The unit can be switched on again after approx. 30 minutes.
21 3

Deactivating the compressor
The unit should be deactivated if the compressor is not used for a longer period of time.
Turn the on/off switch to the 0 position ("OFF") to deactivate the unit.
After deactivation drain the pressure with depressed airbrush trigger.
Carry out visual inspection
Carry out a visual inspection of the unit after work. Ensure in particular that no connections or screws
have loosened and examine the general condition of braided hose.
Technical data
The following is a table of performance values of individual compressor types.
Model Voltage/ Power Airflow Max. Tank Noise Weight
frequency pressure capacity level net
Volt/Hz Watt LPM ar/psi litre dB (A) 1m kg
ARISM mini 220-240/50 70 12-14 3.1/45 - 54 2.5
Fault ta le
Warning: The unit should be de-energised immediately in the event of a malfunction. Repairs
should only be entrusted to trained and qualified skilled personnel.
Malfunctions Possi le causes Remedy
The compressor motor No power Check to make sure the unit is
does not start plugged in and the on/off switch
is in the ’’on“ position
Damaged electrical cables or Specialist workshop
loose electrical connections
Residual pressure remain Release the pressure with
depressed airbrush trigger
Compressor running, Leak in air hose or a poor Check all connections and air
but does not build up connection hoses for potential leaks
adequate pressure
Compressor becomes too hot Room temperature too high Ensure adequate room tempe-
or ventilation is inadequate rature and appropriate ventilation
Compressor overloaded Check whether compressor is
suitable for load
Compressor becomes too hot Thermal protector has shut Turn off the compressor and
and deactivates during down compressor allow unit to cool for at least
operation 30 minutes.
Note: No claim is made to the completeness of the possible malfunctions listed here.
12 ENGLISH

NEDERLANDS 13
Inleiding
Voorwoord
Deze handleiding geldt voor de compressoren van de modelserie ARISM-MINI. Ze bevat belangrijke
informatie over hoe de compressor veilig, vakkundig en economisch kan worden gebruikt.
Belangrijke veiligheidsinstructies
Lees voor de ingebruikname de handleiding zorgvuldig door en neem de daarin gegeven instructies
in acht!
Controleer of er geen transportschade is. De schakelaar moet zich voor de ingebruikname in de off-
resp. 0-stand bevinden. Mocht de compressor gebreken vertonen, neem dan a.u.b. onmiddellijk con-
tact op met uw verkoper. Bewaar de verpakkingsdoos voor een eventuele reparatie onder garantie. De
compressoren worden door de fabrikant alleen in de originele verpakking geaccepteerd.
De compressor is aan strenge veiligheidsnormen onderworpen en wordt door de fabrikant bij het ver-
laten van de productievestiging streng gecontroleerd op zijn correcte werking. Neem daarom de vol-
gende voorschriften in acht.
Het gebruik van de compressor door kinderen is verboden.
De drukstraal mag nooit op personen of dieren worden gericht.
Laat de lopende compressor nooit alleen achter.
Schakel de compressor nooit in met natte handen of voeten.
Gebruik voor het in- en uitschakelen de schakelaar, niet de netstekker.
Een aarding in overeenstemming met de veiligheidsnormen garandeert de elektrische veiligheid van
de compressor. Mocht de voorgeschreven aarding niet aanwezig zijn, dan stelt de fabrikant zich niet
aansprakelijk voor eventuele schade of ongevallen.
De compressor is ontworpen voor de op het typeplaatje vermelde bedrijfsspanning en mag uitsluitend
op een correct geïnstalleerde en gezekerde contactdoos worden aangesloten. De spanning moet
overeenstemmen met de op het etiket met technische gegevens aangegeven spanning.
De contactdoos waarop de compressor wordt aangesloten, moet goed toegankelijk zijn, zodat de com-
pressor indien nodig te allen tijde snel van de stroomtoevoer kan worden losgekoppeld.
Veiligheids- en beschermingsvoorzieningen van de compressor mogen niet veranderd of buiten wer-
king gesteld worden.
Mochten tijdens het bedrijf van de compressor abnormale geluiden, geuren of storingen optreden,
dan dient de compressor onmiddellijk van het net te worden losgekoppeld. Indien nodig dient een spe-
cialist te worden geraadpleegd. Pas als de compressor zich weer in onberispelijke toestand bevindt,
mag hij weer in gebruik worden genomen.
Laat de compressor uitsluitend door een specialist repareren.
Bescherm de compressor tegen koude.
De compressor mag nooit aan regen of een waterstraal worden blootgesteld.
Bij het verstuiven van brandbare vloeistoffen bestaat brand- en/of explosiegevaar.
Gebruik de compressor niet in de buurt van vuur.
Breng geen licht ontvlambare voorwerpen, stoffen of nylon in de buurt van de compressor.
Zorg ervoor dat anderen de compressor uitsluitend na ontvangst van de benodigde instructies gebrui-
ken.

14 NEDERLANDS
Informatie m. .t. milieuzorg
Het symbool op het product, de handleiding of de verpakking wijst erop dat dit product aan
het einde van zijn levensduur niet met het gewone huishoudelijke afval mag worden ver-
wijderd. Het moet worden afgeleverd bij een inzamelpunt voor de recycling van elektrische
en elektronische apparaten.
De materialen zijn volgens hun kenmerking recyclebaar. Met het hergebruik, de materiaalrecycling of
andere vormen van recycling van oude apparaten levert u een belangrijke bijdrage in de milieuzorg.
Neem in uw eigen elang de volgende punten in acht!
Lees de handleiding voor de ingebruikname.
Alleen de naleving van de handleiding geldt als beoogd gebruik.
De handleiding dient permanent in de directe omgeving van de compressor te worden bewaard.
Beoogd ge ruik
Deze compressor werd geconstrueerd voor gebruik met normale airbrushspuiten.
Neem tevens het volgende in acht:
Tot het beoogd gebruik behoort ook de correcte verwijdering van de gebruikte bedrijfsmiddelen in
overeenstemming met de voorschriften.
Elk ander dan het in deze handleiding beschreven gebruik geldt als oneigenlijk. Voor eventuele con-
sequenties hiervan draagt de gebruiker de volle verantwoordelijkheid.
Het is niet toegestaan de compressor constructief te veranderen.
Waarschuwingen
In deze handleiding zult u regelmatig bepaalde waarschuwingen en een specifieke alineaopmaak
aantreffen. Deze hebben de volgende betekenis:
Let op: Dit symbool duidt op een gevaar voor mens en/of machine.
Neem deze veiligheidsinstructie in acht in uw eigen belang.
Opmerking: Dit symbool kenmerkt gebruikstips en andere nuttige informatie.
Instructie: Dit symbool duikt op, wanneer het om bedrijfsstoffen of materialen gaat, die ter
bescherming van het milieu conform de wettelijke voorschriften moeten worden
verwijderd.
1. Met een voorafgaand cijfer worden werkstappen gekenmerkt die in de voorgeschre-
ven volgorde moeten worden uitgevoerd.

NEDERLANDS 15
Garantie
De fabrikant garandeert de koper dat dit product op het moment van de levering vrij is van gebreken.
Tijdens de garantieperiode van twee jaar vanaf de aankoopdatum wordt een product dat toch gebre-
ken vertoont, na overlegging van het aankoopbewijs binnen een redelijke termijn gerepareerd of door
een identiek of vervangend model vervangen. Als het product voor commerciële doeleinden wordt
gebruikt, bedraagt de garantieperiode twaalf maanden vanaf de aankoopdatum.
De hier vermelde garantieperiode geldt voor deze garantie en iedere andere garantie of waarborg, zij
het uitdrukkelijk toegezegd of op een andere manier voorgeschreven, inclusief voorwaarden m.b.t.
goede handelskwaliteit of geschiktheid voor een bepaald doeleinde.
Voor de eerste ingebruikname
Het apparaat uitpakken.
Controleer direct na het uitpakken of de compressor geen transportschade vertoont. Indien dit het
geval is, neem het apparaat dan a.u.b. niet in gebruik en richt u tot uw verkoper. Verzeker u ervan dat
de netspanning overeenstemt met de op het typeplaatje aangegeven spanning (voltage).
Opmerking: Indien u het apparaat later weer wilt transporteren, is het zinvol om het verpak-
kingsmateriaal te bewaren, zodat u het opnieuw kunt gebruiken.
Instructie: Mocht u het verpakkingsmateriaal niet meer nodig hebben, dan dient het in over-
eenstemming met de geldende bepalingen te worden verwijderd.
Apparaat op volledigheid controleren
Controleer of het apparaat volledig werd geleverd.
Leveringsomvang ARISM MINI: compressor, slang, gebruiksaanwijzing.

16 NEDERLANDS
Apparaat opstellen
Plaats de compressor op een vlakke ondergrond in een goed geventileerde, voldoende grote ruimte.
De ruimtetemperatuur mag niet meer dan 35 °C bedragen. Verbind de airbrush-apparaat met de
slang en de compressor.
1.-3. Steek de airbrush-apparaat in de airbrush-houder.
Ingebruikname van de compressor
Sluit de compressor op het stroomnet aan en schakel hem via de netschakelaar in (stand I). De com-
pressor bouwt zijn werkdruk op. Het wordt aanbevolen dat de compressor niet langer dan 30 minuten
continu draaien . Na 30 minuten continu gebruik, gebruik dan de aan / uit schakelaar om het toestel
uit te schakelen. Laat het apparaat afkoelen gedurende 10 tot 15 minuten voordat het weer gebruikt.
Werkdruk instellen
De gewenste werkdruk kan aan de drukregelaar, met ingedrukte hendel aan het airbrushapparaat,
worden ingesteld.
1. Druk verhogen: draai de draaiknop met de klok mee.
Druk verminderen: draai de draaiknop tegen de klok in.
Compressor uitschakelen
Bij langer niet-gebruik van de compressor dient het apparaat te worden uitgeschakeld.
Om de compressor uit te schakelen, schakelt u de aan/uit-schakelaar in de stand 0 ("uit").
Laat na het uitschakelen druk uit het airbrush-apparaat ontwijken door de hendel in te drukken.
Visuele controle uitvoeren
Na gebruik een visuele controle van de compressor uitfoeren. Let daarbij vooral op eventueel losge-
komen aansluitingen en schroeven alsmede op de algemene toestand van de drukslangen.
Technische gegevens
Onderstaand vindt u een tabel met de prestatiewaarden van de compressor AC-66hx.
Model Spanning Vermogen Aanzuig- Druk Tank- Geluids- Gewicht
vermogen inhoud sterkte netto
volt watt liter bar/PSI liter dB (A) 1m kg
ARISM mini 220-240/50 70 12-14 3,1/45 - 54 2,5
21 3

NEDERLANDS 17
Storingsta el
Let op: Bij storingen dient de compressor onverwijld stroomloos te worden gemaakt.
Reparaties mogen uitsluitend door opgeleid en gekwalificeerd vakpersoneel worden
uitgevoerd.
Storingen Mogelijke oorzaken Oplossing
De motor van de compressor Geen stroom. Stekker controleren. Controleren
springt niet aan. of de aan-uitschakelaar in de
stand ‘aan’ staat.
abelbreuk of losse Technische servicedienst.
elektrische verbindingen.
Er is nog restdruk voorhanden Laat de druk ontsnappen met
het airbrush-apparaat
Compressor werkt, maar bouwt Defecte luchtslang of defecte Alle slangen en verbindingen op
geen druk op. verbinding. dichtheid controleren.
Compressor wordt te heet Ruimtetemperatuur is te hoog Voor voldoenede luchttoevoer
of luchttoevoer is niet zorgen.
voldoende
Compressor wordt te zwaar Contorleren of de compressor
belast. aan de eisen voldoet.
Compressor wordt te heet Motorbeveilingingsschakelaar Compressor ca. 30 minuten
en wert niet meer heeft de compressor gestopt. uitschakelen en laten afkoelen.
Opmerking: De hier opgesomde mogelijkheden van eventuele storingsoorzaken maken geen
aanspraak op volledigheid.

18 NEDERLANDS/SVENSKA
01 Airbrush-houder/Airbrush-hållare
02 Drukregelaar/Tryckinställning
03 Luchtuitlaat/Luftutlopp
04 Aan-uitschakelaar/Till-/frånbrytare
05 Snoer/Kabel
06 Netstekker/Nätkontakt
07 Slang/Slang
Onderdelentekening/Komponentskiss
De stekker is afhankelijk van de regio./Kontakten varierar beroende på region.
1
2
3
4
5
6
7
1
0
4
3
2
5

SVENS A 19
Inledning
Förord
Den här bruksanvisningen gäller för kompressorer i typserierna ARISM-MINI. Den innehåller viktig
information hur kompressorn kan användas säkert, korrekt och ekonomiskt.
Viktig säkerhetsinformation
Läs noggrant igenom bruksanvisningen och beakta anvisningarna innan kompressorn tas i bruk!
ontrollera att det inte finns några transportskador. Brytaren måste vara i Off- resp. 0-positionen
innan kompressorn tas i bruk. Om maskinen skulle ha något fel, vänd dig utan dröjsmål till din försäl-
jare . Spara förpackningskartongen för en eventuell garantireparation. Maskinerna accepteras endast
av tillverkaren i originalförpackningen.
ompressorn uppfyller stränga säkerhetsnormer och funktionssäkerheten kontrolleras ingående av
tillverkaren innan den lämnar fabriken. Beakta därför följande föreskrifter.
Låt endast en fackhandlare reparera utrustningen.
Starta aldrig maskinen med blöta eller bara fötter och ta aldrig på den med blöta händer.
Dra inte i nätkabeln utan koppla alltid på och av kompressorn med tryckbrytaren.
Lämna aldrig kompressorn utan uppsikt när den är igång.
Det är förbjudet för barn att använda maskinen.
Skydda kompressorn mot kyla.
Jordning som uppfyller säkerhetsnormerna garanterar den elektriska säkerheten för maskinen. Om
jordningen inte skulle vara enligt föreskrifterna ansvarar inte tillverkaren för eventuella skador eller
olyckor.
Maskinen är konstruerad för gängse nationell driftspänning och får endast drivas via ett korrekt instal-
lerat och säkrat uttag. Spänningen måste uppfylla den spänning som anges i tekniska data på etiket-
ten.
Uttaget som maskinen är kopplad till måste vara lätt att komma åt, så att det vid behov alltid går
snabbt att koppla bort maskinen från strömförsörjningen.
Maskinens säkerhets- och skyddsanordningar får inte ändras eller sättas ur funktion.
Om ovanliga ljud, lukter eller störningar skulle inträffa när maskinen används, skall maskinen kopplas
bort från elnätet direkt. Vid behov skall en fackverkstad anlitas. Först när maskinen är i felfritt skick
får den användas igen.
Se till att kompressorn är i ett välventilerat rum och att lufttillförseln till ventilatorhjulet är fri.
ompressorn får aldrig utsättas för regn eller vattenstrålar.
Sprejas brännbara vätskor finns brand- och/eller explosionsfara.
Använd inte kompressorn i närheten av eld. Berör inte cylinderlocket, kylflänsarna eller tryckledningen,
eftersom de kan bli mycket varma.
Inga lättantändliga föremål, ämnen eller nylon får komma i närheten av kompressorn.
Tryckstrålen får aldrig riktas mot personer eller djur.
Se till att andra personer använder kompressorn först efter att de har fått de instruktioner som krävs.

20 SVENS A
Miljöinformation
Symbolen på produkten, bruksanvisningen eller förpackningen informerar om att den här
produkten inte får avfallshanteras i de vanliga hushållssoporna när den en gång har använts
färdigt. Den måste lämnas in till ett återvinningsställe för elektrisk och elektronisk utrust-
ning.
Materialen kan återvinnas enligt märkningen. Återvinning/återanvändning av materialen eller andra
former av återanvändning av förbrukad utrustning är viktigt för miljöns skull.
För din egen skull - eakta följande punkter:
Läs bruksanvisningen innan du börjar använda utrustningen.
Endast att följa bruksanvisningen gäller som avsedd användning.
Bruksanvisningen skall alltid förvaras direkt i närheten av kompressorn.
Avsedd användning:
Den här kompressorn har konstruerats för att driva gängse airbrush-apparater.
Vänligen eakta också följande:
Till avsedd användning hör också korrekt avfallshantering av använda drivmedel.
All annan slags användning än den som beskrivs i den här bruksanvisningen gäller som icke avsedd.
onsekvenserna från detta står uteslutande av användaren för.
Det är inte tillåtet att ändra kompressorn konstruktionsmässigt.
Varningsinformation
I den här bruksanvisningen finns återkommande varningsinformation och styckeformat. De har följan-
de betydelse:
Se upp: Den här symbolen informerar om en fara för människa och/eller maskin.
Beakta den här säkerhetsinformationen för din egen skull.
O servera: Den här symbolen betecknar tips för användning och annan användbar informa-
tion.
O servera: Den här symbolen dyker alltid upp när det handlar om drivmedel eller material,
som måste behandlas och avfallshanteras enligt lagen för att skydda miljön.
1. Med en siffra framför markeras arbetssteg, som skall göras i den angivna ordnin-
gen.
