Sparmax TC-2000 User manual

Bedienungsanweisung 2-9
Operating Instructions 10-16
Gebruiksanwijzing 17-23
Bruksanwisning 24-30
Sparmax TC-2000

Einleitung
Vorwort
Diese Bedienungsanweisung gilt für die Kompressoren der Typenreihen TC-2000. Sie enthält wichtige
Hinweise, wie der Kompressor sicher, sachgerecht und wirtschaftlich betrieben werden kann.
Wichtige Sicherheitshinweise
Lesen Sie vor der Inbetriebnahme die Bedienungsanweisung sorgfältig durch und beachten Sie die
angeführten Hinweise!
Prüfen Sie, ob keine Transportschäden vorhanden sind. Der Schalter muss sich vor Inbetriebnahme
in Off- bzw. 0-Stellung befinden. Sollte der Kompressor Mängel aufweisen, wenden Sie sich bitte
umgehend an Ihren Verkäufer. Bewahren Sie den Verpackungskarton für eine eventuelle Garantie-
Reparatur auf. Die Kompressoren werden vom Hersteller nur in der Originalverpackung akzeptiert.
Der Kompressor unterliegt strengen Sicherheitsnormen und wird vom Hersteller beim Verlassen der
Produktionsstätte auf dessen Funktionsfähigkeit streng überprüft. Beachten Sie deshalb die folgen-
den Vorschriften.
Kindern ist der Gebrauch des Kompressors untersagt.
Der Druckstrahl darf niemals auf Personen oder Tiere gerichtet werden.
Lassen Sie den laufenden Kompressor niemals unbeaufsichtigt.
Setzen Sie den Kompressor niemals mit nassen Händen oder Füßen in Betrieb.
Benutzen Sie zum Ein- und Ausschalten den Schalter, nicht den Netzstecker.
Eine den Sicherheitsnormen entsprechende Erdung gewährleistet die elektrische Sicherheit des
Kompressors. Sollte die vorschriftsmäßige Erdung nicht vorhanden sein, übernimmt der Hersteller für
eventuelle Schäden bzw. Unfälle keine Haftung.

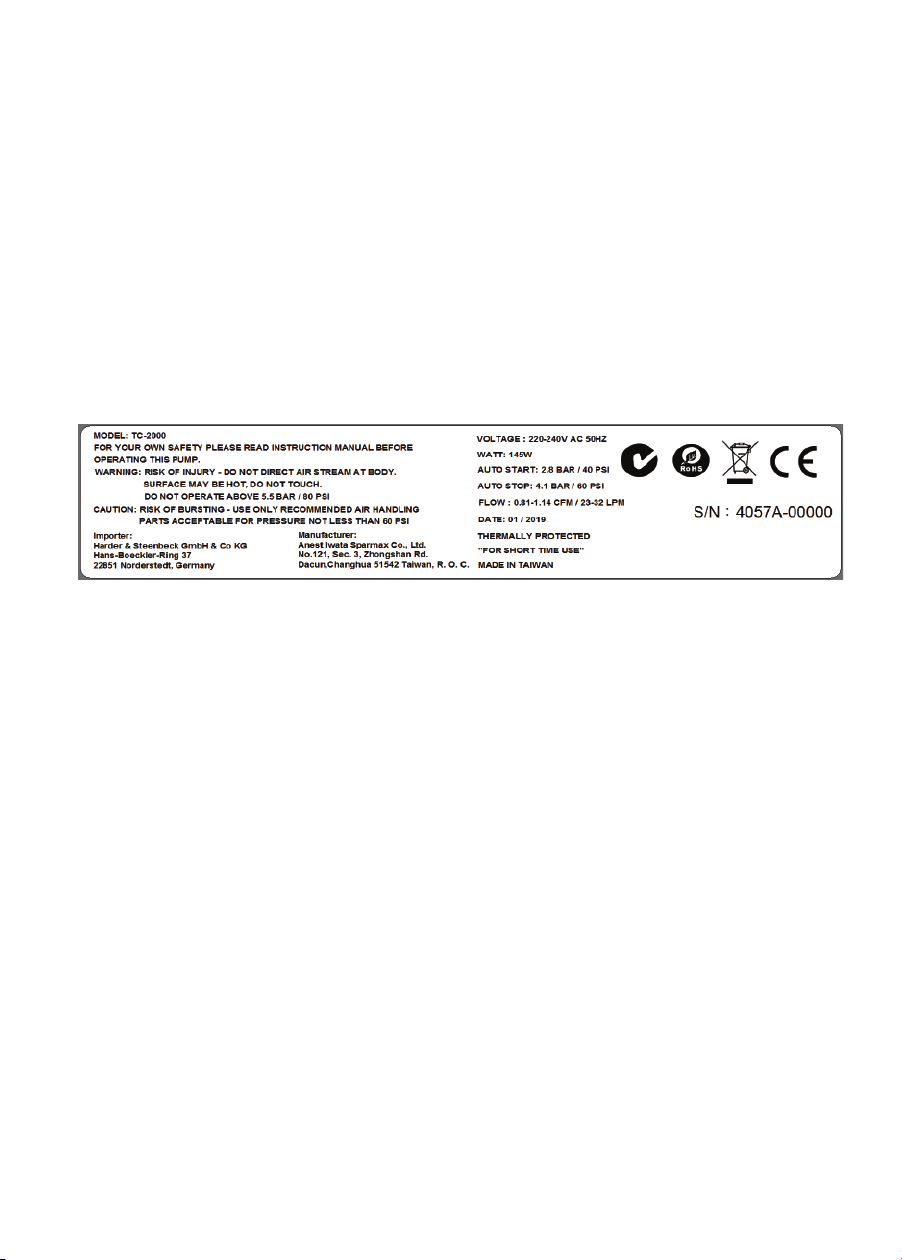

Der Kompressor ist für die auf dem Typenschild entsprechende Betriebsspannung ausgelegt und darf
ausschließlich an einer ordnungsgemäß installierten und abgesicherten Steckdose betrieben werden.
Die Spannung muss der auf dem Etikett der technischen Daten angegebenen Spannung entsprechen.
Die Steckdose, an der der Kompressor betrieben wird, muss gut zugänglich sein, damit der
Kompressor bei Bedarf jederzeit schnell von der Stromversorgung getrennt werden kann.
Sicherheits- und Schutzeinrichtungen des Kompressors dürfen nicht verändert oder funktionslos
gemacht werden.
Sollten beim Betrieb des Kompressors unübliche Geräusche, Gerüche oder Störungen auftreten, ist
der Kompressor sofort vom Netz zu trennen. Bei Bedarf ist eine Fachwerkstatt heranzuziehen. Erst
wenn der Kompressor wieder in ordnungsgemäßem Zustand ist, darf er wieder in Betrieb genommen
werden.
Lassen Sie den Kompressor nur durch eine Fachwerkstatt reparieren.
Schützen Sie den Kompressor vor Kälte.
Der Kompressor darf niemals Regen oder Wasserstrahlen ausgesetzt werden.
Bei Versprühen von brennbaren Flüssigkeiten besteht Feuer- und/oder Explosionsgefahr.
Den Kompressor nicht in der Nähe von Feuer benutzen.
Berühren Sie weder den Zylinderkopf, noch die Kühlrippen oder die Druckleitung, da sie sehr hohe
Temperaturen erreichen können.
Keine leicht entflammbaren Gegenstände, Stoffe oder Nylon in die Nähe des Kompressors bringen.
Tragen Sie dafür Sorge, dass andere den Kompressor nur nach Erhalt der erforderlichen Anweisung
benutzen.
2 DEUTSCH

DEUTSCH 3
Hinweise zum mweltschutz
Das Symbol auf dem Produkt, der Bedienungsanweisung oder der Verpackung weist darauf
hin, dass dieses Produkt am Ende seiner Lebensdauer nicht über den normalen
Haushaltsabfall entsorgt werden darf. Es muss an einem Sammelpunkt für das Recycling
von elektrischen und elektronischen Geräten abgegeben werden.
Die Werkstoffe sind gemäß ihrer Kennzeichnung wieder verwertbar. Mit der Wiederverwendung, der
stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichti-
gen Beitrag zum Umweltschutz.
Beachten Sie im eigenen Interesse folgende Punkte:
Lesen Sie die Bedienungsanweisung vor der Inbetriebnahme.
Nur die Einhaltung der Bedienungsanweisung gilt als bestimmungsgemäße Verwendung.
Die Bedienungsanweisung ist ständig in unmittelbarer Nähe des Kompressors aufzubewahren.
Bestimmungsgemäße Verwendung:
Dieser Kompressor wurde zum Betrieb von handelsüblichen Airbrush-Apparaten konstruiert.
Beachten Sie auch folgendes:
Zur bestimmungsgemäßen Verwendung gehört auch die ordnungsgemäße Entsorgung verwendeter
Betriebsmittel.
eder anderweitige Gebrauch, als der in dieser Bedienungsanweisung beschriebenen, gilt als nicht
bestimmungsgemäß. Konsequenzen hieraus trägt allein der Betreiber.
Es ist nicht zulässig, den Kompressor konstruktiv zu verändern.
Warnhinweise
In dieser Bedienungsanweisung werden Ihnen immer wieder bestimmte Warnhinweise und
Absatzformate begegnen. Diese haben folgende Bedeutung:
Achtung: Dieses Symbol weist auf eine Gefahr für Mensch und/oder Maschine hin.
Beachten Sie diese Sicherheitshinweise im eigenen Interesse.
Hinweis: Dieses Symbol bezeichnet Anwendungs-Tipps und andere nützliche Informatio-
nen.
Hinweis: Dieses Symbol taucht immer dann auf, wenn es um Betriebsstoffe oder Mate-
rialien geht, die zum Schutz der Umwelt gesetzeskonform behandelt und ent-
sorgt werden müssen.
1. Mit einer vorgestellten Ziffer werden Arbeitsschritte gekennzeichnet, die in der vor-
gegebenen Reihenfolge abzuarbeiten sind.

4 DEUTSCH
Gewährleistung
Der Hersteller übernimmt für dieses Produkt gegenüber dem original Käufer für einen Zeitraum von
zwei Jahren ab Kaufdatum die Gewährleistung dafür, dass das Produkt zum Zeitpunkt der Lieferung
frei von Sachmängeln war. Während der Gewährleistungszeit wird das Produkt bei Vorliegen eines
Sachmangels nach Vorlage des Kaufbelegs innerhalb eines vernünftigen Zeitrahmens repariert oder
durch ein gleiches oder ein Ersatzmodell ersetzt.
Bei gewerblicher Nutzung des Produktes beträgt die Gewährleistung zwölf Monate ab Kaufdatum.
Weder diese Gewährleistung noch irgendeine andere Gewährleistung oder Garantie, entweder aus-
drücklich zugesagt oder anderweitig vorgeschrieben, einschließlich einer Gewährleistung oder einer
Bedingung hinsichtlich der handelsüblichen Qualität oder Eignung für einen bestimmten Zweck,
haben über die hier angegebene Gewährleistungszeit hinaus Gültigkeit.
Vor der Erstinbetriebnahme
Gerät auspacken
Bitte stellen Sie nach dem Auspacken sofort sicher, dass der Kompressor keine Transportschäden auf-
weist. Andernfalls unterlassen Sie bitte die Verwendung des Gerätes und wenden Sie sich an Ihren
Händler. Stellen Sie sicher, dass die Netzspannung der Spannungsangabe (Voltage) auf dem
Typenschild entspricht.
Hinweis: Möchten Sie das Gerät später wieder transportieren, ist es sinnvoll, das Verpa-
ckungsmaterial aufzubewahren und dann wieder zu verwenden.
Hinweis: Sollten Sie das Verpackungsmaterial nicht mehr benötigen, ist es gemäß den gel-
tenden Bestimmungen zu entsorgen.
Gerät auf Vollständigkeit prüfen
Prüfen Sie, ob das Gerät vollständig geliefert wurde.
Lieferumfang TC-2000: Kompressor, Druckminderer mit Wasserabscheider, Schlauch, Spiralschlauch,
Airbrush-Halter, Bedienungsanleitung.

DEUTSCH 5

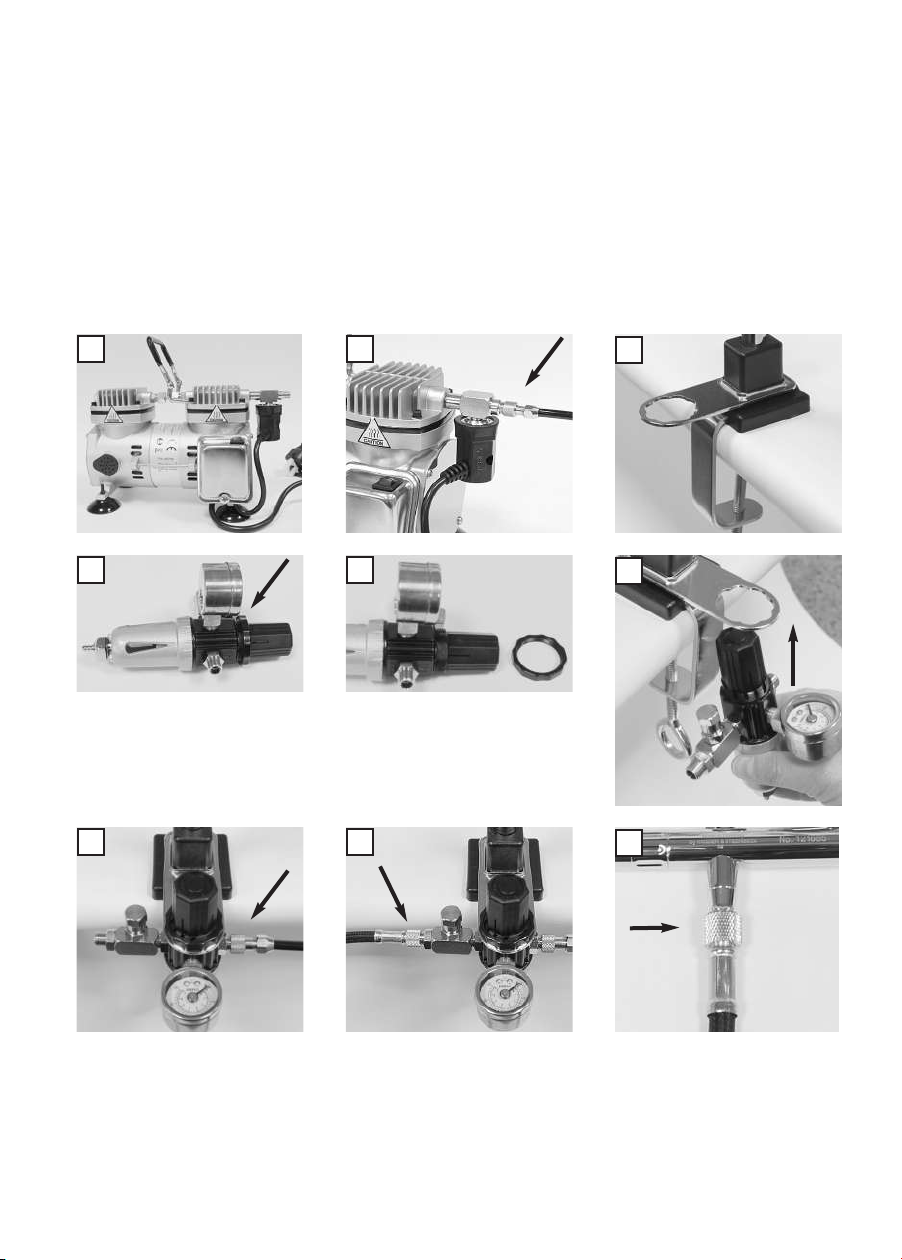

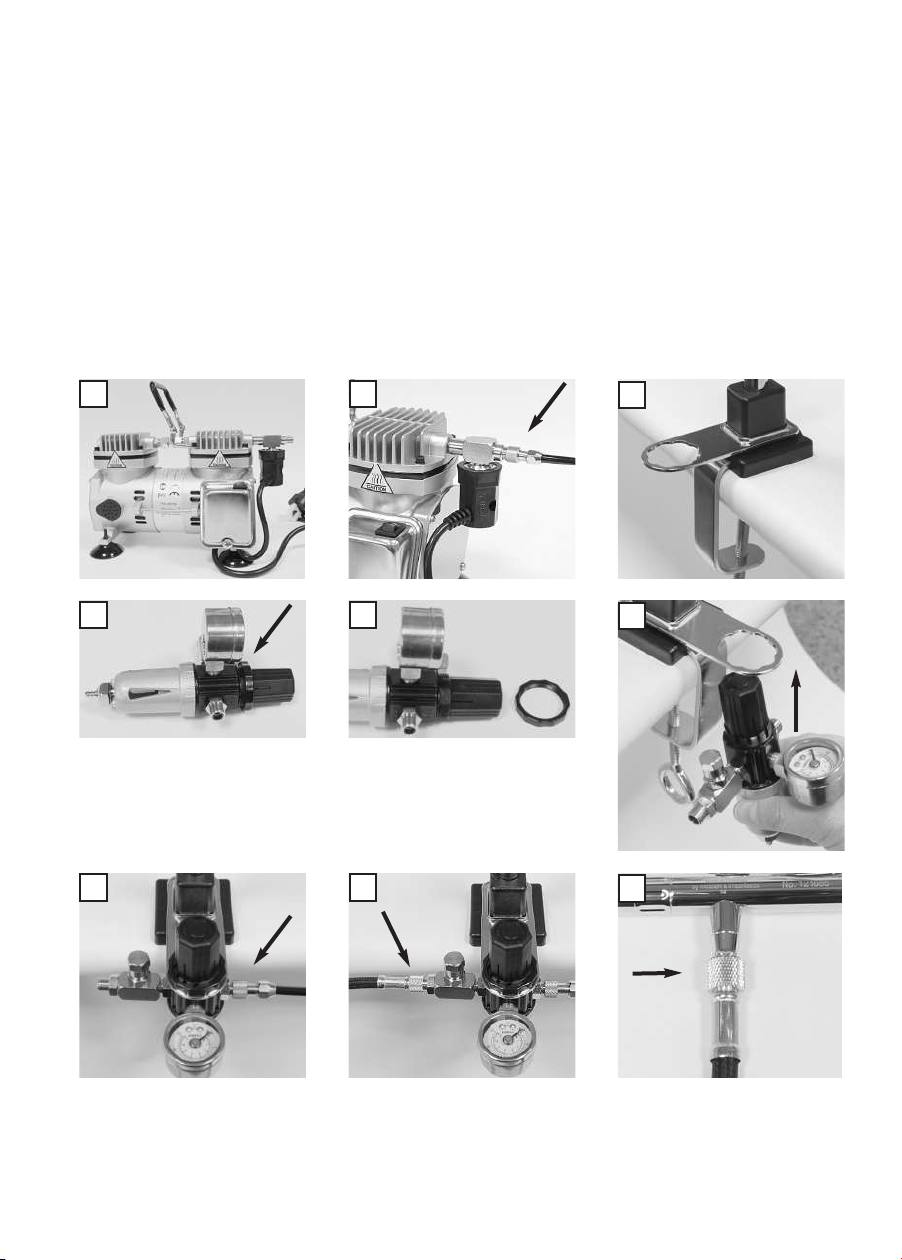

Gerät aufstellen
Stellen Sie den Kompressor in einem gut belüfteten, ausreichend großen Raum auf eine ebene
Fläche.
Die Raumtemperatur sollte nicht höher als 35°C sein.
2. Verbinden Sie den mitgelieferten Spiralschlauch mit dem Kompressor
3. Befestigen Sie den mitgelieferten Airbrushhalter am Tisch
4.+ 5. Schrauben Sie die Befestigungsmutter vom Drucksminderer ab
6. Stecken Sie den Druckminderer von unten durch die Halterung am Airbrushhalter
und schrauben Sie die Befestigungsmutter von oben wieder auf
7. Verbinden Sie nun das andere Ende des Spiralschlauches mit dem Druckminderer
Seite IN
8. Verbinden Sie den mitgelieferten Schlauch mit dem Luftauslass an dem Druck-
minderer
9. Verbinden Sie das andere Ende mit Ihrem Airbrush-Apparat
1 2 3
7 8 9
4 5 6

6 DEUTSCH
Inbetriebnahme des Kompressors
Schließen Sie den Kompressor an das Stromnetz an und schalten ihn am Netzschalter, Stellung I, ein.
Der Kompressor baut seinen Arbeitsdruck auf und stoppt automatisch, wenn sein Höchstdruck erreicht
ist. Wird dem Kompressor Luft entnommen und unterschreitet der Luftdruck im Kompressor ca. 40
PSI/2,8 bar, läuft der Kompressor an bis er wieder seinen Höchstdruck erreicht hat.
Arbeitsdruck einstellen
Der gewünschte Arbeitsdruck kann am Druckregler eingestellt werden. Die Anzeige des Arbeitsdrucks
erfolgt am Manometer.
1. Ziehen Sie den Drehknopf nach oben.
2. Druck erhöhen: Drehen Sie den Drehknopf im Uhrzeigersinn.
Druck vermindern: Drehen Sie den Drehknopf gegen den Uhrzeigersinn.
3. Nachdem Sie den gewünschten Arbeitsdruck eingestellt haben, drücken Sie den
Drehknopf wieder nach unten.
mgang mit dem Motorschutzschalter
Sämtliche Kompressoren sind mit einem Motorschutzschalter ausgestattet. Dieser schaltet den Motor
bei Überlastung oder Überhitzung selbstständig ab, um das Gerät vor Beschädigung zu schützen.
Falls der Kompressor sich durch Überhitzung oder Überlastung ausschaltet, gehen Sie wie folgt vor:
1. Schalten Sie den Ein-/Aus-Schalter auf 0 („Aus“) und lassen das Gerät ca. 30 Minu-
ten abkühlen.
2. Nach ca. 30 Minuten können Sie das Gerät wieder einschalten.
Kompressor ausschalten
Bei längerer Nichtnutzung des Kompressors ist das Gerät auszuschalten.
Achtung: Der Kompressor ist auch auszuschalten, wenn er scheinbar außer Betrieb ist, der
Motor also nicht läuft. Das ist dann der Fall, wenn der Motor maximalen Druck auf-
gebaut und die Automatik geschaltet hat. Der Motor befindet sich in einem „Stand-
by-Modus“ und springt sofort wieder an, wenn der Druck unter einen bestimmten
Wert fällt.
Um den Kompressor auszuschalten, schalten Sie den Ein-/Aus-Schalter in Stellung 0 („Aus“).
1 2 3

DEUTSCH 7
Sichtkontrollen durchführen
Führen Sie einmal nach Gebrauch eine Sichtkontrolle des Kompressors durch. Achten Sie dabei
besonders auf eventuell gelockerte Anschlüsse und Schrauben sowie auf den allgemeinen Zustand
der Druckschläuche.
Wasser aus dem Wasserabscheider ablassen
Hinweis: Austretendes Kondensat ist mit geeigneten Mitteln, beispielsweise einem Lappen,
aufzufangen.
Nach Gebrauch sollten Sie das Kondenswasser aus dem Wasserabscheider ablassen.
Drücken Sie den Ablass-Hebel unter dem Wasserabscheider
mit dem Finger nach oben, bis alles Wasser entwichen ist.
Wenn Sie den Ablass-Hebel wieder loslassen, schließt er auto-
matisch. Der Kompressor muss dabei unter Druck stehen.
Technische Daten
Nachfolgend erhalten Sie eine Tabelle mit den Leistungswerten des Kompressors TC-2000
Modell Spannung Leistung Ansaug- Druck Laut- Gewicht
leistung stärke netto
Volt Watt Liter bar dB (A) 1m kg
TC-2000 220-240 145 23-32 4,1 54-56 4,8

8 DEUTSCH
Störungstabelle TC-2000
Achtung: Bei Störungen ist der Kompressor unverzüglich stromlos zu machen.
Reparaturen dürfen ausschließlich von ausgebildetem und qualifiziertem Fach-
personal durchgeführt werden.
Störungen Mögliche rsachen Abhilfe
Der Motor des Kompressors Hinweis: Der Motorschutzschal- Wenn der Druck im Tank unter
springt nicht an ter stoppt automatisch den 2,8 bar/40 PSI fällt, startet der
Motor, wenn der Druck im Tank Kompressor Moptor selbstständig
4,1 bar/60PSI erreicht. Dies ist
kein Mangel sondern die
Funktion des Schalters
Kein Strom Stecker prüfen. An- Aus-Schalter
überprüfen, ob auf An-Position.
Kabelbruch oder lose Fachwerkstatt
elektrische Verbindungen
Restdruck ist noch vorhanden Druck ablassen mittels Airbrush-
Apparat
Kompressor arbeitet, Defekter Luftschlauch oder Alle Schläuche und Verbindungen
baut aber keinen Druck auf defekte Verbindung auf Dichtheit prüfen
Wasserabscheider nicht Druckeinstellschraube schlie-
geschlossen ßen
Kompressor schaltet nicht ein, Druckschalter defekt Druckschalter durch eine Fach-
wenn Druck unter Minimum werkstatt auswechseln lassen
steht bzw. schaltet bei
max. Druck nicht ab
Warnung: Bei defektem Druckschalter den Kompressor nicht über 5,5 bar/80 PSI laufen lassen.
Kompressor wird zu heiß Raumtemperatur ist zu hoch Für ausreichende Luftzufuhr
oder Luftzufuhr ist nicht sorgen
ausreichend
Kompressor wird zu stark Prüfen, ob Kompressor
beansprucht den Ansprüchen genügt
Kompressor wird zu heiß Motorschutzschalter hat Kompressor für ca. 30 Minuten
und arbeitet nicht mehr den Kompressor gestoppt ausschalten und abkühlen lassen
Hinweis: Die hier aufgeführten Möglichkeiten eventueller Störungsursachen erheben kei-
nen Anspruch auf Vollständigkeit.

DEUTSCH/ENGLISH 9
1 Griff/Handle
2 An-/Ausschalter/On/off switch
3 Luftauslass/Air outlet
4 Druckschalter/Auto stop switch
5 Stecker/Plug
6 Filtergehäuse/Filter cover
7 Gummifuß/Rubber stand
8 Spiral-Schlauch/Curly hose
9 Schlauch/Hose
10 Airbrush-Halter/Airbrush holder
11 Tischhalterung/Table holder
12 Schraube für Tischhalterung/Screw for table holder
13 Fixierring/Fixing ring
14 Druckminderer/Pressure regulator
15 Manometer/Pressure gauge
16 Wasserabscheider/Moisture trap
17 Ablass-Ventil/Drain valve
18 Luftauslass mit Schraube/Air outlet with screw
19 Luftauslass/Air outlet
Teileliste TC-2000/Part list
1
13
18
19
2
3
4
5
6
7
8
9
10
11
12
14
15
16
17

10 ENGLISH
Introduction
Preface
This operating manual applies to type TC-2000 series compressors. It contains important information
on the safe, correct and economical operation of your compressor.
Important safety instructions
Please read the operating manual carefully prior to commissioning and observe the instructions con-
tained therein!
Check for transportation damage. The switch should be in the Off (or 0) position prior to commissio-
ning. Please contact the retailer immediately should deficiencies be detected on the unit. Retain the
packaging carton in case guarantee repairs should prove necessary. Units will only be accepted by the
manufacturer in their original packaging.
The compressor is subject to strict safety standards and its functionality has been thoroughly inspec-
ted and tested by the manufacturer at the time of leaving the factory. Please heed the following
instructions in this respect.
Children should never be allowed to use the unit.
Never direct the pressure blast towards people or animals.
Never leave the compressor running unsupervised.
Never operate the unit with wet feet and do not touch it with wet hands.
Do not tug on the power cable. The compressor should be activated and deactivated in every case
using the push button.
The unit should only be entrusted to a specialised dealer for repairs.
Earthing in compliance with safety standards will ensure the electrical safety of the unit. The manu-
facturer bears no liability for any subsequent damage, injury or accidents occurring in the absence of
correct earthing.
The unit is designed for standard voltage (see technical data label) and should only be connected to
a correctly installed and earthed electrical socket. Voltage should correspond to the voltage specified
on the technical data label.
The socket to which the unit is connected should be easily accessible to allow speedy disconnection
from the power supply at all times should the need arise.
The unit’s safety and protective equipment should not be altered or deactivated.
The unit should be disconnected immediately from the mains power supply if unusual noises, odours
or malfunctions are detected during operation. A specialised workshop should be contacted if neces-
sary. The machine should only be used when it is in a perfect operating condition.
Protect the compressor against the effects of cold.
The compressor should never be exposed to rain or water spray.
There is a risk of fire and/or explosion if the unit is sprayed with flammable liquids.
Do not use the compressor near exposed fires. Never touch the cylinder head, cooling ribs or pressu-
re line, as these can reach extremely high temperatures.
Keep highly-flammable objects, materials or nylon away from the compressor.
Do not use the compressor if the power cable is damaged or the electrical power connection does not
comply with safety standards.
Ensure that the compressor is located in a well-ventilated room and that the air impeller receives an
unhindered supply of air.
Ensure that other persons are only permitted to use the compressor after receiving the necessary
instruction.

ENGLISH 11
Environmental protection instructions
The symbol on the product, operating manual or the packaging indicates that this product
should not be disposed of in normal household waste at the end of its service life. It should
be brought to a collecting point for the recycling of electrical and electronic devices.
Materials should be recycled according to their respective markings. Recycling of old devices or the
recycling or other re-use of materials contained therein represents an important contribution to envi-
ronmental protection.
Please heed the following instructions in your own interest:
Read the operating manual prior to commissioning and before realising maintenance work.
Only adherence to the operating manual is regarded as correct use.
The operating manual should be kept immediately next to the compressor at all times.
Correct use:
This compressor was designed to operate commercially-available airbrush devices.
Please also heed the following:
Correct use also includes the realisation of maintenance work described in this operating manual and
correct disposal of operational media utilised.
Any use other than that described in this operating manual is regarded as incorrect. The operator is
solely responsible for the consequences of such incorrect use.
Design and constructional changes to the compressor are prohibited.
Warning instructions
You will repeatedly encounter certain warning instructions and paragraph formats in this operating
manual. These have the following meaning:
Warning: This symbol indicates a hazard for people and/or the machine.
Always heed these safety instructions in your own interest.
Note: This symbol indicates user tips and other useful information.
Note: This symbol appears repeatedly where operating media or
materials are involved that must be handled and disposed of in accordance with
legal directions for environmental protection.
1. Numbered instructions indicate working steps that should be
realised in the sequence specified.

12 ENGLISH
Warranty
The manufacturer guarantees the original purchaser that the product was free from material defects
at the time of delivery, said warranty applying to this product for a period of two years from the pur-
chase date. In the event of the product exhibiting a material defect during the warranty period, the pro-
duct shall, where a purchase receipt is produced, be repaired within a reasonable period of time or
replaced with an equivalent or replacement model.
The warranty period is twelve months from the purchase date in the case of commercial use of the
product.
Neither this warranty nor any other warranty or guarantee, either expressly assured or otherwise spe-
cified, including a condition with regard to commercial quality or suitability for a particular purpose,
has validity beyond the warranty period stipulated.
Prior to initial commissioning
Unpacking the unit
Check the unit for any transportation damage after unpacking the compressor.
Or else do not use the compressor.
Check the voltage on the technical data label.
Note: It is sensible to retain packaging materials for future use should you wish to
transport the unit again at a later date. The covering cap should also be retained for
future transportation purposes.
Note: Packaging material should be disposed of in accordance with valid regulations
if it is no longer required.
Checking the integrity of the unit
Check to ensure that the unit has been delivered in its entirety. In addition to the compressor, the
scope of delivery encompasses the following components:
compressor, moisture trap with moisture trap, hose, spiral hose, airbrush holder, operating manual.

ENGLISH 13
nit installation
Install the compressor on a level surface in a well-ventilated room with adequate space.
Room temperature should not exceed 35°C.
2. Connect the supplied spiral coiled tube up to the compressor.
3. Affix the supplied airbrush holder on the table.
4.+ 5. Unscrew the fastening nut from the pressure regulator.
6. Insert the pressure regulator through the mount on the airbrush holder from below
and screw the fastening nut back on from above.
7. Now connect the other end of the spiral coiled tube up to the pressure regulator.
IN side
8. Connect the supplied tube up to the air outlet on the pressure regulator.
9. Connect the other end up to your airbrush device.
1 2 3
7 8 9
4 5 6

14 ENGLISH
Beginning of operation
Connect the compressor to the power supply system. Turn the on/off switch to I (on)
The compressor is fitted with an automatic shut-off switch. The shut-off switch automatically deactiva-
tes the motor after it has build up the maximum pressure required.
The motor is automatically reactivated when the pressure reaches 40psi (2.8 bar).
Setting the working pressure
The desired working pressure can be set with the pressure regulator. The working pressure is indica-
ted on a pressure gauge
1. Pull the knob upwards.
2. Increasing the pressure: Turn the knob in a clockwise direction.
Reducing the pressure: Turn the knob in an anticlockwise direction.
3. Push the knob downwards again after the desired working pressure has been set.
Thermal protector
All compressors are fitted with a thermal protector. This automatically deactivates the motor in the
event of overloading or overheating to protect the unit against damage.
If overheating or overloading causes the thermal protector to switch off the compressor, proceed as
follows:
1. Turn the on/off switch to 0 ("OFF") and allow the unit to cool for approx. 30 minu-
tes.
2. The unit can be switched on again after approx. 30 minutes.
Deactivating the compressor
The unit should be deactivated if the compressor is not used for a longer period of time.
Warning: The unit should be deactivated if it appears not to be operating (i.e. the motor is not
running). This is the case if the motor has built up the required maximum pressure
and the automatic shut-off switch has been triggered. The motor is in standby mode
and activates immediately again if the pressure drops below a particular value.
Turn the on/off switch to the 0 position ("OFF") to deactivate the unit.
1 2 3

ENGLISH 15
Maintenance work
The following maintenance work should be realised at the recommended intervals to increase the ser-
vice life of your compressor.
Draining water from the moisture trap
Note: Condensate emerging from the unit should be removed with a suitable medium (e.g.
a cloth).
Condensate water should be drained from the moisture trap daily after use (or more often if necessary).
Push the knob in, holding it depressed until the water has drai-
ned out. After the water has been drained off loose the knob:
The knob close the moisture trap autonomous. The compres
sor should be under pressure during this procedure.
Technical data
The following is a table of performance values of individual compressor types.
Model Voltage Power Suction Pressure Noise Weight
capacity level net
Volt Watt litre bar/psi dB (A) 1m kg
TC-2000 220-240 145 23-32 4.1 54-56 4.8

16 ENGLISH
Fault table TC-2000
Warning: The unit should be de-energised immediately in the event of a malfunction. Repairs
should only be entrusted to trained and qualified skilled personnel.
Malfunctions Possible causes Remedy
The compressor motor NOTE: The auto-stop feature of Once pressure drops to 40
does not start this unit’s pressure switch psi/2.8 bar, the auto-start
automatically stops when the feature automatically restart
pressure reaches 60 psi/ the compressor’s motor
4.1 bar. This is not a fault
condition and is part of the
normal and expected behavior
of the unit.
No power Check to make sure the unit is
plugged in and the on/off switch
is in the ’’on“ position
Damaged electrical cables or Specialist workshop
loose electrical connections
Compressor running, Moisture trap not closed Pull down on the moisture trap
but does not build up knob
adequate pressure
Unused air outlet not covered Tightly secure covering cap on
unused air outlet
Leak in air hose or a poor Check all connections and air
connection hoses for potential leaks
Compressor does not start Defective pressure switch Have pressure switch replaced
when pressure is below by specialist workshop
auto-on pressure or
compressor does not stop when
auto-stop pressure reached
Warning: If pressure switch is defective, do not operate compressor above 80 psi/5.5 bar
Compressor becomes too hot Room temperature too high Ensure adequate room tempe-
or ventilation is inadequate rature and appropriate ventilation
Compressor overloaded Check whether compressor is
suitable for load
Compressor becomes too hot Thermal protector has shut Turn off the compressor and
and deactivates during down compressor allow unit to cool for at least
operation 30 minutes.
Note: No claim is made to the completeness of the possible malfunctions listed here.

Inleiding
Voorwoord
Deze handleiding geldt voor de compressoren van de modelserie TC-2000. Ze bevat belangrijke infor-
matie over hoe de compressor veilig, vakkundig en economisch kan worden gebruikt.
Belangrijke veiligheidsinstructies
Lees voor de ingebruikname de handleiding zorgvuldig door en neem de daarin gegeven instructies
in acht!
Controleer of er geen transportschade is. De schakelaar moet zich voor de ingebruikname in de off-
resp. 0-stand bevinden. Mocht de compressor gebreken vertonen, neem dan a.u.b. onmiddellijk con-
tact op met uw verkoper. Bewaar de verpakkingsdoos voor een eventuele reparatie onder garantie. De
compressoren worden door de fabrikant alleen in de originele verpakking geaccepteerd.
De compressor is aan strenge veiligheidsnormen onderworpen en wordt door de fabrikant bij het ver-
laten van de productievestiging streng gecontroleerd op zijn correcte werking. Neem daarom de vol-
gende voorschriften in acht.
Het gebruik van de compressor door kinderen is verboden.
De drukstraal mag nooit op personen of dieren worden gericht.
Laat de lopende compressor nooit alleen achter.
Schakel de compressor nooit in met natte handen of voeten.
Gebruik voor het in- en uitschakelen de schakelaar, niet de netstekker.
Een aarding in overeenstemming met de veiligheidsnormen garandeert de elektrische veiligheid van
de compressor. Mocht de voorgeschreven aarding niet aanwezig zijn, dan stelt de fabrikant zich niet
aansprakelijk voor eventuele schade of ongevallen.
De compressor is ontworpen voor de op het typeplaatje vermelde bedrijfsspanning en mag uitsluitend
op een correct geïnstalleerde en gezekerde contactdoos worden aangesloten. De spanning moet
overeenstemmen met de op het etiket met technische gegevens aangegeven spanning.
De contactdoos waarop de compressor wordt aangesloten, moet goed toegankelijk zijn, zodat de com-
pressor indien nodig te allen tijde snel van de stroomtoevoer kan worden losgekoppeld.
Veiligheids- en beschermingsvoorzieningen van de compressor mogen niet veranderd of buiten wer-
king gesteld worden.
Mochten tijdens het bedrijf van de compressor abnormale geluiden, geuren of storingen optreden,
dan dient de compressor onmiddellijk van het net te worden losgekoppeld. Indien nodig dient een spe-
cialist te worden geraadpleegd. Pas als de compressor zich weer in onberispelijke toestand bevindt,
mag hij weer in gebruik worden genomen.
Laat de compressor uitsluitend door een specialist repareren.
Bescherm de compressor tegen koude.
De compressor mag nooit aan regen of een waterstraal worden blootgesteld.
Bij het verstuiven van brandbare vloeistoffen bestaat brand- en/of explosiegevaar.
Gebruik de compressor niet in de buurt van vuur.
Raak noch de cilinderkop, noch de koelribben of de drukleiding aan, want deze kunnen zeer hoge tem-
peraturen bereiken.
Breng geen licht ontvlambare voorwerpen, stoffen of nylon in de buurt van de compressor.
Zorg ervoor dat anderen de compressor uitsluitend na ontvangst van de benodigde instructies gebrui-
ken.
NEDERLANDS 17

18 NEDERLANDS
Informatie m.b.t. milieuzorg
Het symbool op het product, de handleiding of de verpakking wijst erop dat dit product aan
het einde van zijn levensduur niet met het gewone huishoudelijke afval mag worden ver-
wijderd. Het moet worden afgeleverd bij een inzamelpunt voor de recycling van elektrische
en elektronische apparaten.
De materialen zijn volgens hun kenmerking recyclebaar. Met het hergebruik, de materiaalrecycling of
andere vormen van recycling van oude apparaten levert u een belangrijke bijdrage in de milieuzorg.
Neem in uw eigen belang de volgende punten in acht!
Lees de handleiding voor de ingebruikname.
Alleen de naleving van de handleiding geldt als beoogd gebruik.
De handleiding dient permanent in de directe omgeving van de compressor te worden bewaard.
Beoogd gebruik
Deze compressor werd geconstrueerd voor gebruik met normale airbrushspuiten.
Neem tevens het volgende in acht:
Tot het beoogd gebruik behoort ook de correcte verwijdering van de gebruikte bedrijfsmiddelen in
overeenstemming met de voorschriften.
Elk ander dan het in deze handleiding beschreven gebruik geldt als oneigenlijk. Voor eventuele con-
sequenties hiervan draagt de gebruiker de volle verantwoordelijkheid.
Het is niet toegestaan de compressor constructief te veranderen.
Waarschuwingen
In deze handleiding zult u regelmatig bepaalde waarschuwingen en een specifieke alineaopmaak
aantreffen. Deze hebben de volgende betekenis:
Let op: Dit symbool duidt op een gevaar voor mens en/of machine.
Neem deze veiligheidsinstructie in acht in uw eigen belang.
Opmerking: Dit symbool kenmerkt gebruikstips en andere nuttige informatie.
Instructie:Dit symbool duikt op, wanneer het om bedrijfsstoffen of materialen gaat, die ter
bescherming van het milieu conform de wettelijke voorschriften moeten worden
verwijderd.
1. Met een voorafgaand cijfer worden werkstappen gekenmerkt die in de voorgeschre-
ven volgorde moeten worden uitgevoerd.

NEDERLANDS 19
Garantie
De fabrikant garandeert de koper dat dit product op het moment van de levering vrij is van gebreken. Tijdens de
garantieperiode van twee jaar vanaf de aankoopdatum wordt een product dat toch gebreken vertoont, na over-
legging van het aankoopbewijs binnen een redelijke termijn gerepareerd of door een identiek of vervangend
model vervangen. Als het product voor commerciële doeleinden wordt gebruikt, bedraagt de garantieperiode
twaalf maanden vanaf de aankoopdatum.
De hier vermelde garantieperiode geldt voor deze garantie en iedere andere garantie of waarborg, zij het uitdruk-
kelijk toegezegd of op een andere manier voorgeschreven, inclusief voorwaarden m.b.t. goede handelskwaliteit
of geschiktheid voor een bepaald doeleinde.
Voor de eerste ingebruikname
Het apparaat uitpakken.
Controleer direct na het uitpakken of de compressor geen transportschade vertoont. Indien dit het
geval is, neem het apparaat dan a.u.b. niet in gebruik en richt u tot uw verkoper. Verzeker u ervan dat
de netspanning overeenstemt met de op het typeplaatje aangegeven spanning (voltage).
Opmerking: Indien u het apparaat later weer wilt transporteren, is het zinvol om het verpak-
kingsmateriaal te bewaren, zodat u het opnieuw kunt gebruiken.
Instructie:Mocht u het verpakkingsmateriaal niet meer nodig hebben, dan dient het in over-
eenstemming met de geldende bepalingen te worden verwijderd.
Apparaat op volledigheid controleren
Controleer of het apparaat volledig werd geleverd.
Leveringsomvang TC-2000: compressor, waterafscheider drukregelaar , spiraalslang, slang, air-
brushhouder ,
gebruikshandleiding.

20 NEDERLANDS
Apparaat opstellen
Plaats de compressor in een goed geventileerde, voldoende grote ruimte op een vlakke ondergrond.
De temperatuur in de ruimte mag niet hoger zijn dan 35 °C.
2. Verbind de meegeleverde spiraalslang met de compressor
3. Bevestig de meegeleverde airbrushouder aan de tafel
4.+ 5. Schroef de bevestigingsmoer van de drukverminderaar af
6. Steek de drukverminderaar van onder door de klem op de airbrushhouder
en schroef de bevestigingsmoer er van boven weer op
7. Verbind nu het andere uiteinde van de spiraalslang met de drukverminderaar
kant IN
8. Verbind de meegeleverde slang met de luchtuitlaat op de drukverminderaar
9. Verbind het andere uiteinde met uw airbrush-apparaat
1 2 3
7 8 9
4 5 6
