Spectro-UV SPN-CLR-BA User manual
1
www.Spectro-UV.com
4 Dubon Ct., Farmingdale, NY 11735
866-230-7305

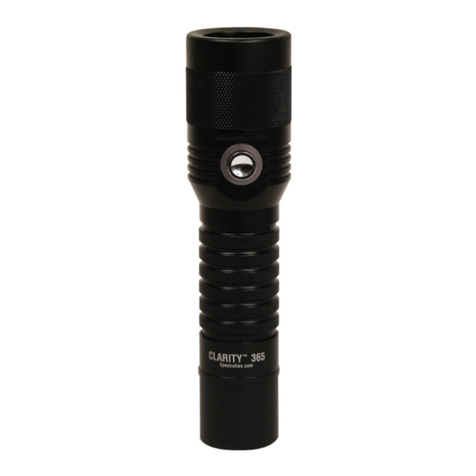

CLARITY™ 365 Flashlight Series
LED UV-A NDT Alkaline Flashlight
Part No. SPN-CLR-BA; SPN-CLR-BHA
OPERATOR’S MANUAL
ENG - 1 FR - 9 ES - 17 DE - 25
06/22 AM19137ML-5
Printed in USA
32
ENVIRONMENTAL SPECIFICATIONS
The CLARITY 365 series lamps are designed to be safe under the following conditions:
• For Indoor/Outdoor Use (dustproof and protected against water pressure);
• Temperature 41°F to 122°F (5°C to 50°C).
MEASURING UV-A INTENSITY
To ensure that your CLARITY 365 flashlight is operating at the required UV-A intensity, it
should be checked periodically. The AccuPRO™ XP-2000 combines the functionality of
a UV and visible light radiometer/photometer, and is specially designed to measure UV
irradiance with wavelengths of 320–400nm (with peak at 365nm) and visible light from
460–675nm (with peak at 555nm). Other suitable meters include the AccuMAX™ XRP-3000
radiometer/photometer kit, using dual-wavelength UV-A and VIS sensor detectors to
accurately measure the irradiance of a light source.The AccuMAX™ XR-1000 digital readout
unit with the XS-365 UV sensor or the DM-365XA digital readout unit can also be used for UV-A
measurement.
IMPORTANT SAFETY INSTRUCTIONS (Read all instructions)
• Do not operate the CLARITY™ 365 UV-A LED flashlight (SPN-CLR-BA/SPN-CLR-
BHA) if it has been physically damaged.
• Do not look directly into the light. ALWAYS wear the UV-absorbing protective glasses
provided when operating the flashlight. Use in low-light conditions to achieve the best
inspection results. The darker the room, the greater the fluorescent contrast.
• Use only 3 disposable Alkaline C batteries for the CLARITY 365.
• The CLARITY 365 is not approved for use in hazardous atmospheres. Do not attempt
to use it in areas requiring explosion-proof lighting.
• Never use this equipment in any manner not specified in these instructions because
your protection may be impaired.
• NEVER aim the flashlight in the direction of another human being. It is meant for
professional fluorescent inspections ONLY!
• DO NOT attempt to modify the lens assembly or light output. Doing so may alter the
performance and intensity of the CLARITY 365, and render the item out of compliance.
CLARITY 365 OPERATION
• The CLARITY 365 is shipped factory set at the specified intensity for optimal
performance during inspections.
• Carefully unpack and inspect the flashlight for possible damage during shipment. If any
damage is noted, immediately notify the carrier and supplier before attempting to use
the lamp.
• The CLARITY 365 has one button (on and off). Prior to using the unit, ensure that the
button is in the OFF position (no light illuminating from the flashlight). Press the button
oncetoturntheflashlighton.Instant-onoperationensuresthattheUV-A LEDwillreachfull
intensity very quickly. Check to see if the unit is operating optimally. Press it again to
turn the flashlight off.
WARNING
UV light emitted from this product. Avoid eye and skin exposure to unshielded products.
FOR PROFESSIONAL EXAMINATION USE ONLY
REPLACING THE BATTERIES
The 3 C batteries will deteriorate from repeated use. Turn the flashlight upside
down and twist off the tail cap counterclockwise. Remove the tail cap from the
flashlight, and then replace with fresh C-cell alkaline batteries.
SHIPPING
Please be prepared to provide the model number and serial number of the unit when you
contact the Customer Service Department at Spectro-UV. Carefully pack the unit in the
original shipping and packing material. Ship the unit prepaid to the factory and reference
your Spectro-UV Return Material Authorization number on all paperwork. Be sure to insure
the unit for full value.
NOTE: Be sure to use genuine CLARITY 365 (SPN-CLR-BA/SPN-CLR-BHA) replacement
parts. Using another manufacturer’s replacement parts could affect product performance
and will void the warranty.
WARRANTY
The warranty policy for the CLARITY 365 flashlight is provided on the Certificate of Limited
Warranty enclosed separately with each unit. The part number and serial number for your
item is located on the inside of the tail cap.
54
KEY FEATURES
SPN-CLR-BA
• Standard intensity model with UV-A pass filter: nominal peak steady state intensity of
4,500 ± 250 µW/cm2at 15 inches and less than 1.0 foot-candle (11 lux).
• Area of coverage: minimum 1,000 µW/cm2over a 4” diameter at 15 inches
• Dome lens
• Auto shut-off at minimum of 1,200 µW/cm2
SPN-CLR-BHA
• High intensity model with UV-A pass filter: nominal peak steady state intensity of
6,300 ±250 µW/cm2at 15 inches and less than 1.0 foot-candle (11 lux).
• Area of coverage: minimum 1,000 µW/cm2over a 3” diameter at 15 inches
• Dome lens
• Auto shut-off at minimum of 1,200 µW/cm2
TECHNICAL SPECIFICATIONS
SPN-CLR-BA
Length, Width 8.75 in x 1.75 in
Weight 0.7 lb (without batteries); 1.2 lbs (with batteries)
Light Source One (1) UV-A LED
Power Requirement Three (3) Alkaline C batteries
Continuous Run Time 9 hours
SPN-CLR-BHA
Length, Width 8.75 in x 1.75 in
Weight 0.7 lb (without batteries); 1.2 lbs (with batteries)
Light Source One (1) UV-A LED
Power Requirement Three (3) Alkaline C batteries
Continuous Run Time 9 hours
ELECTRICAL CHARACTERISTICS:
SPN-CLR-BA
Operating Current: 500mA +20/-0 max
Input: 4.5VDC alkaline Battery
SPN-CLR-BHA
Operating Current: 500mA +20/-0 max
Input: 4.5VDC alkaline Battery
ACCESSORIES
Belt Holster.............................................................................................................RP-BH-01
Carrying Case.........................................................................................................RP-CC-01
Spectacles, UV-Absorbing....................................................................................RP-UVS-01
Product Name: CLARITY™ 365 (SPN-CLR)
Model Number: SPN-CLR-BA and SPN-CLR-BHA
Description: (1) UV-A LED, ASTM E3022 Compliant flashlight
Voltage: 4.5V disposable Alkaline batteries
NOTES_______________________________________________
_____________________________________________________
_____________________________________________________
_____________________________________________________
_____________________________________________________
_____________________________________________________
_____________________________________________________
_____________________________________________________
_____________________________________________________
_____________________________________________________
_____________________________________________________
_____________________________________________________
_____________________________________________________
_____________________________________________________
_____________________________________________________
____________________________________________________
_ ____________________________________________________
_ ____________________________________________________
_ ____________________________________________________
_ ____________________________________________________
_ ____________________________________________________
_ ____________________________________________________
_ ____________________________________________________
_ ____________________________________________________
_ ____________________________________________________
_ ____________________________________________________
_ ____________________________________________________
_ ____________________________________________________
_ ____________________________________________________
_ ____________________________________________________
_ ____________________________________________________
_ ____________________________________________________
_ ____________________________________________________
_ ____________________________________________________
_ ____________________________________________________
_ ____________________________________________________
_ ____________________________________________________
_ ____________________________________________________
76
SPN-CLR-BA AND SPN-CLR-BHA EXPLODED VIEW
AND REPLACEMENT PARTS
REPLACEMENT PARTS AND ACCESSORIES (NOT SHOWN)
REPLACEMENT PARTS AND ACCESSORIES
ITEM QTY R. PART NO. DESCRIPTION
1 1 RP-FL-01 OPTICAL ASSEMBLY
2 1 NOT AVAIL. MAIN BODY ASSEMBLY
3 1 NOT AVAIL. THREE (3) DISPOSABLE ALKALINE C BATTERIES
4 1 RP-BC-03. TAIL CAP
QTY R. PART NO. DESCRIPTION
1 RP-BH-01 BELT HOLSTER
1 RP-CC-01 CARRYING CASE
1 RP-UVS-01 UV SPECTACLES
PARTS LIST
DESCRIPTIONPART NO.QTYITEM
OPTICAL ASSEMBLY
11
MAIN BODY ASSEMBLY
12
C BATTERIES
33
TAIL CAP14
1
1
2
2
3
3
4
4
A A
B B
WESTBURY, NEW YORK 11590
956 BRUSH HOLLOW ROAD
CORPORATION
SPECTRONICS
REV
DRAWING NUMBER
SIZE
DATE
DATE
DATE
APPROVED
CHECKED
DRAWN
TITLE
NEXT ASSY.
NO. REQ'D
SCALE
30'
.005
ANG.DEC.
UNLESS OTHERWISE SPECIFIED
DIMENSIONAL TOLERANCES
FRAC.
1/64
+
- -
+-
+
MATERIAL FINISH SPECTRONICS PART NO.
1
A-19131
B
PHILIP C
JG
GG
12/17/2019
12/17/2019
12/17/2019
SPN-CLR-BA, MAIN PARTS
C:\Engineering\Projects\CLARITY\CLARITY, ALKALINE VER\A-19131, SPN-CLR-BA, MAIN PARTS.idw
SPN-CLR-BA
NA NA
5:6
NA
DISCLAIMER NOTICE
This drawing is the property of Spectronics Corporation.
It contains confidential and proprietary information that
cannot be reproduced or divulged, in whole or in part,
without prior written authorization from Spectronics' Engineering
Department. All technical information on this drawing is for
informational purposes only, and is provided in confidence for
mutual assistance. It may not be used to manufacture anything
without prior written authorization from Spectronics' Engineering
Department.
REVISION HISTORY
REV DESCRIPTION DATE APPROVED
1 PRELIMINARY 12/17/2019 GG
1
2
3
4
NOTE: For assistance of any kind, please contact the Customer Service
Department at Spectro-UV. Provide the model, the serial number of the unit, and
the date of purchase. The unit’s serialization information is located on the side
of the tail cap. If return of the unit to the factory is deemed necessary, shipping
instructions will be provided. If an estimate of charges for non-warranty work or
other service work is required, a quote will be furnished upon evaluation of the unit.
Out-of-warranty service work will not be performed without customer approval. Use
only replacement parts supplied by Spectro-UV. Use of any other parts may damage
the unit and will void the warranty.
98
Lampe-torche de la série CLARITY™ 365
Lampe-torche NDT à LED UV-A
N° de réf. SPN-CLR-BA; SPN-CLR-BHA
www.Spectro-UV.com
4 Dubon Ct., Farmingdale, NY 11735
866-230-7305
MANUEL D’UTILISATION
ENG - 1 FR - 9 ES - 17 DE - 25
7/20 AM19137ML-4
IMPRIMÉ AUX ÉTATS-UNIS
1110
UV DANGER
Cette lampe émet des rayons ultraviolets (UV). Évitez toute exposition à ses rayons.
EXCLUSIVEMENT DESTINÉ À UNE UTILISATION PAR DES PROFESSIONNELS
CONSIGNES DE SÉCURITÉ IMPORTANTES (Lisez l’ensemble des présentes
instructions)
• N’utilisez pas la lampe-torche à LED UV-A CLARITY™ 365
(SPN-CLR-BA/SPN-CLR-BHA) si elle a été physiquement endommagée.
• Ne regardez pas directement le faisceau lumineux. Portez TOUJOURS les
lunettes absorbant les UV fournies lors de l’utilisation de la lampe-torche.
À utiliser dans des conditions de faible éclairage pour optimiser les résultats
d’inspection. Plus l’environnement est sombre, plus le contraste par fluorescence est
élevé.
• Utilisez uniquement des trois piles C alcalines jetables pour le CLARITY 365.
• La CLARITY 365 n’est pas homologuée pour une utilisation dans des atmosphères
dangereuses. Ne tentez pas de l’utiliser dans des zones nécessitant un éclairage a
ntidéflagrant.
• Respectez toujours les consignes d’utilisation; tout usage non conforme peut
compromettre votre sécurité.
• N’orientez JAMAIS la lampe-torche en direction d’une autre personne. Cet appareil
est destiné aux inspections par fluorescence professionnelles UNIQUEMENT!
• Ne modifiez EN AUCUN CAS le module de la lentille ou la sortie lumineuse. Toute
modification peut altérer les performances et l’intensité de la CLARITY 365 et la rendre
non conforme.
FONCTIONNEMENT DE LA CLARITY 365
• L’intensité de la CLARITY 365 est réglée en usine avant la livraison afin de garantir des
performances d’inspection optimales.
• Déballez et inspectez soigneusement la lampe-torche afin d’identifier tout dégât
éventuel survenu lors du transport. Si vous constatez des dégâts, informez-en
immédiatement le transporteur et le fournisseur avant d’essayer d’utiliser la
lampe-torche.
• La CLARITY 365 dispose d’un seul bouton (Marche/Arrêt, on/off). Avant d’utiliser
l’appareil, assurez-vous que le bouton est en position Arrêt (OFF) (aucun faisceau
lumineux n’est émis par la lampe-torche). Appuyez sur le bouton une fois pour
allumer la lampe-torche.Le fonctionnement instantané permet à la LED UV-A d’atteindre
son intensité maximale très rapidement. Vérifiez que l’appareil fonctionne de manière
optimale. Appuyez de nouveau sur ce bouton pour éteindre la lampe-torche.
CONDITIONS ENVIRONNEMENTALES
Les lampes CLARITY 365 sont conçues pour être sûres dans les conditions suivantes:
• Usage intérieur/extérieur (totalement protégées de la pénétration de poussières et de
jets d’eau à basse pression);
• Température 5–50 °C (41– 122°F).
REMPLACEMENT DE LA BATTERIE
Les trois piles C se détérioreront en cas d’utilisation répétée. Retournez la lampe-torche et
dévissez l’embout en le tournant dans le sens inverse des aiguilles d’une montre. Retirez
l’embout, puis remplacez leur par des piles alcalines C neuves.
REMARQUE: Utilisez uniquement les pièces de rechange CLARTITY 365 d’origine
(SPN-CLR-BA/SPN-CLR-BHA). L’utilisation de pièces de rechange d’un autre fabricant peut
affecter les performances du produit et annule sa garantie.
MESURE DE L’INTENSITÉ UV-A
Pour garantir que la lampe-torche CLARITY 365 fonctionne à l’intensité UV-A requise, elle
doit être contrôlée régulièrement. L’AccuPRO™ XP-2000 combine des fonctionnalités de
radiomètre/photomètre pour rayonnement UV et lumière visible; il est spécialement conçu
pour mesurer le rayonnement UV sur les longueurs d’ondes de 320 à 400nm (avec pic
à 365nm) et la lumière visible de 460 à 675nm (avec pic à 555nm). Parmi les autres
compteurs compatibles figure le kit de radiomètre/photomètre AccuMAX™ XRP-3000,
utilisant des détecteurs à capteurs de doubles longueurs d’ondes UV-A et VIS pour
mesurer avec précision le rayonnement d’une source lumineuse.L’unité de lecture numérique
AccuMAX™ XR-1000 avec capteur UV XS-365 et l’unité de lecture numérique DM-365XA
sont également appropriées pour la mesure du rayonnement UV-A.
GARANTIE
La politique de garantie relative à la lampe-torche CLARITY 365 figure sur le certificat de
garantie limitée accompagnant séparément chaque unité. Le numéro de pièce et le numéro
de série de votre appareil figure sur le l’intérieur de l’embout.
ENVOI
Veuillez conserver les numéros de modèle et de série de l’appareil à portée de main
lorsque vous contactez le service clientèle de Spectro-UV. Emballez
soigneusement l’appareil dans son emballage d’origine. Envoyez l’appareil à l’usine
grâce à l’étiquette prépayée et indiquez votre numéro d’autorisation de retour de matériel
Spectro-UV sur tous les documents. N’oubliez pas d’assurer l’appareil à sa valeur entière.
1312
CARACTÉRISTIQUES PRINCIPALES
SPN-CLR-BA
• Modèle à intensité standard avec filtre UV-A Pass: intensité maximale stationnaire
nominale de 4500 ±250µW/cm2 à 38,1cm (15") et moins de 11lux (1.0lm/ft2).
• Zone de couverture: minimum 1000µW/cm2 sur un diamètre de 10,2cm (4") à
38,1cm (15")
• Lentille dôme
• Mise hors tension automatique à un minimum de 1200 µW / cm2
SPN-CLR-BHA
• Modèle à haute intensité avec filtre UV-A Pass: intensité maximale stationnaire
nominale de 6300 ±250µW/cm2 à 38,1cm (15") et moins de 11lux (1.0lm/ft2)
• Zone de couverture: minimum 1000µW/cm2 sur un diamètre de 7,6cm (3") à
38,1cm (15")
• Lentille dôme
• Mise hors tension automatique à un minimum de 1200 µW / cm2
CARACTÉRISTIQUES TECHNIQUES
SPN-CLR-BA
Longueur, largeur 22,2cm (8,75"), 4,5cm (1,75")
Poids 0,32kg (0,7lb) (sans piles); 0,5kg (1,2lb) (avec piles)
Source lumineuse 1 LED UV-A
Alimentation requise Trois (3) piles C alcalines
Autonomie continue 9heures
SPN-CLR-BHA
Longueur, largeur 22,2cm (8,75”), 4,5cm (1,75”)
Poids 0,32 kg (0,7lb) (sans piles); 0,5kg (1,2lb) (avec piles)
Source lumineuse 1 LED UV-A
Alimentation requise Trois (3) piles C alcalines
Autonomie continue 9heures
CARACTÉRISTIQUES DU CHARGEUR ÉLECTRIQUE:
SPN-CLR-BA:
Courant de fonctionnement: 500mA + 20 / -0 max
Entrée: batterie alcaline 4.5VDC
SPN-CLR-BHA
Courant de fonctionnement: 500mA + 20 / -0 max
Entrée: batterie alcaline 4.5VDC
ACCESSOIRES
Étui Ceinture...........................................................................................................RP-BH-01
Mallette...................................................................................................................RP-CC-01
Lunettes absorbant les UV...................................................................................RP-UVS-01
Nom du produit: CLARITY™ 365 (SPN-CLR)
Référence du modèle: Séries SPN-CLR-BA et SPN-CLR-BHA
Description: 1 lampe-torche à LED UV-A conforme à la norme ASTM
Tension: piles alcalines jetables de 4,5 V
REMARQUES _________________________________________
_____________________________________________________
_____________________________________________________
_____________________________________________________
_____________________________________________________
_____________________________________________________
_____________________________________________________
_____________________________________________________
_____________________________________________________
_____________________________________________________
_____________________________________________________
_____________________________________________________
_____________________________________________________
_____________________________________________________
_____________________________________________________
_____________________________________________________
______ _______________________________________________
______ _______________________________________________
______ _______________________________________________
______ _______________________________________________
______ _______________________________________________
______ _______________________________________________
______ _______________________________________________
______ _______________________________________________
______ _______________________________________________
______ _______________________________________________
______ _______________________________________________
______ _______________________________________________
______ _______________________________________________
______ _______________________________________________
______ _______________________________________________
______ _______________________________________________
______ _______________________________________________
______ _______________________________________________
______ _______________________________________________
______ _______________________________________________
______ _______________________________________________
______ _______________________________________________
1514
VUE ÉCLATÉE ET PIÈCES DE
RECHANGE POUR SPN-CLR-BA ET SPN-CLR-BHA
PIÈCES DE RECHANGE ET ACCESSOIRES
PIÈCES DE RECHANGE ET ACCESSOIRES (NON ILLUSTRÉS)
ARTICLE QUANTITÉ
D’ARTICLES
N° DE
RÉFÉRENCE
DESCRIPTION
1 1 RP-FL-01 MODULE OPTIQUE
2 1 INDISPONIBLE MODULE PRINCIPAL
3 1 INDISPONIBLE TROIS (3) PILES C ALCALINES JETABLES
4 1 RP-BC-03. EMBOUT
QUANTITÉ N° DE RÉFÉRENCE DESCRIPTION
1 RP-BH-01 ÉTUI CEINTURE
1 RP-CC-01 MALLETTE
1 RP-UVS-01 LUNETTES UV
PARTS LIST
DESCRIPTIONPART NO.QTYITEM
OPTICAL ASSEMBLY
11
MAIN BODY ASSEMBLY
12
C BATTERIES
33
TAIL CAP14
1
1
2
2
3
3
4
4
A A
B B
WESTBURY, NEW YORK 11590
956 BRUSH HOLLOW ROAD
CORPORATION
SPECTRONICS
REV
DRAWING NUMBER
SIZE
DATE
DATE
DATE
APPROVED
CHECKED
DRAWN
TITLE
NEXT ASSY.
NO. REQ'D
SCALE
30'
.005
ANG.DEC.
UNLESS OTHERWISE SPECIFIED
DIMENSIONAL TOLERANCES
FRAC.
1/64
+
- -
+-
+
MATERIAL FINISH SPECTRONICS PART NO.
1
A-19131
B
PHILIP C
JG
GG
12/17/2019
12/17/2019
12/17/2019
SPN-CLR-BA, MAIN PARTS
C:\Engineering\Projects\CLARITY\CLARITY, ALKALINE VER\A-19131, SPN-CLR-BA, MAIN PARTS.idw
SPN-CLR-BA
NA NA
5:6
NA
DISCLAIMER NOTICE
This drawing is the property of Spectronics Corporation.
It contains confidential and proprietary information that
cannot be reproduced or divulged, in whole or in part,
without prior written authorization from Spectronics' Engineering
Department. All technical information on this drawing is for
informational purposes only, and is provided in confidence for
mutual assistance. It may not be used to manufacture anything
without prior written authorization from Spectronics' Engineering
Department.
REVISION HISTORY
REV DESCRIPTION DATE APPROVED
1 PRELIMINARY 12/17/2019 GG
1
2
3
4
REMARQUE : Pour obtenir de l’aide, contactez le service clientèle de
Spectro-UV. Indiquez le modèle, le numéro de série de l’appareil et la date
d’achat. Les informations relatives à la série de l’appareil figurent sur le côté de
l’embout. Si l’appareil doit être retourné à l’usine, vous recevrez les instructions
d’envoi nécessaires. En cas d’estimation du coût d’une réparation hors garantie
ou autre type de réparation, un devis vous sera remis lors de l’examen de l’appareil.
Aucune réparation hors garantie ne sera effectuée sans l’autorisation du client.
Utilisez uniquement des pièces de rechange fournies par Spectro-UV. L’utili-
sation de toute autre pièce peut endommager l’appareil et annule la garantie.
1716
www.Spectro-UV.com
4 Dubon Ct., Farmingdale, NY 11735
866-230-7305 7/20 AM19137ML-4
IMPRESO EN EE.UU.
MANUAL DEL OPERADOR
Linterna de la serie CLARITY™ 365
Linterna de alcalina LED UV-A NDT
N.° de parte SPN-CLR-BA; SPN-CLR-BHA
ENG - 1 FR - 9 ES - 17 DE - 25
1918
PELIGRO
Este producto emite radiación ultravioleta. Evite estar expuesto a ella.
PARA USO PROFESIONAL SOLAMENTE
INSTRUCCIONES DE SEGURIDAD IMPORTANTES (Lea todas las instrucciones)
• No opere la linterna LED UV-A CLARITY™ 365 (SPN-CLR-BA/SPN-CLR-BHA) si está
dañada físicamente.
• No vea la luz directamente. Use SIEMPRE los lentes protectores que absorben los
rayos UV cuando utilice la linterna. Utilícela con poca iluminación de ambiente para
lograr los mejores resultados de inspección. Entre más oscuro sea el lugar, mayor será
el brillo fluorescente.
• Utilice solo tres baterías alcalinas C desechables para el CLARITY 365.
• La CLARITY 365 no está aprobada para utilizarse en atmósferas peligrosas. No intente
usarla en áreas que requieran iluminación a prueba de explosiones.
• Nunca utilice este equipo de alguna manera que no se especifique en estas
instrucciones porque puede poner en peligro su seguridad.
• NUNCA apunte la linterna en dirección a otro ser humano. ¡SOLO se debe utilizar
para inspecciones fluorescentes profesionales!
• NO intente modificar el ensamblaje de los lentes o la salida de la luz. Si lo hace,
puede alterar el desempeño o la intensidad de la CLARITY 365 y no cumplirá con los
requisitos.
OPERACIÓN DE CLARITY 365
• La linterna CLARITY 365 se envía con la configuración de fábrica en la intensidad
específica para obtener un desempeño óptimo durante las inspecciones.
• Desempaque e inspeccione con cuidado la linterna para detectar posibles daños
provocados durante el envío. Si se observa algún daño, notifique de inmediato al
transportista y al proveedor antes de intentar usar la lámpara.
• La linterna CLARITY 365 tiene un botón (encendido (on) y apagado (off)). Antes de
usarla, asegúrese de que el botón esté en la posición de OFF (la linterna no debe emitir
luz). Presione el botón una vez para encender la linterna. La operación instantánea
asegura que el LED UV-A alcance la intensidad total muy rápidamente. Verifique si la
unidad está funcionando de manera óptima. Presione el botón de nuevo para apagarla.
CONDICIONES AMBIENTALES
Las lámparas CLARITY 365 están diseñadas para ser seguras bajo las siguientes
condiciones:
• Uso en interiores/exteriores (protegidas contra todo acceso de polvo y de chorros de
agua de presión baja);
• Temperatura de 5– 50°C (41–122°F).
REEMPLAZO DE BATERÍAS
Los tres baterías C agotarán con el uso constante. Voltee la linterna hacia abajo y gire la
tapa de posterior hacia la izquierda. Quite la tapa y luego reemplácelas con pilas alcalinas
C nuevas.
NOTA: Asegúrese de utilizar piezas de repuesto genuinas CLARITY 365
(SPN-CLR-BA/SPN-CLR-BHA). El uso de piezas de repuesto de otro fabricante podría
afectar al rendimiento del producto y anulará la garantía.
MEDICIÓN DE INTENSIDAD DE UV-A
Debe revisar la linterna CLARITY 365 de forma regular para asegurarse de que está
funcionando a la intensidad UV-A requerida. El AccuPRO™ XP-2000 combina la
funcionalidad de un radiómetro/fotómetro de luz UV y visible, y está diseñado especialmente
para medir la irradiaciónUV con longitudes de onda de 320–400nm (con pico a 365nm)
y luz visible de 460–675nm (con pico a 555nm). Otros medidores adecuados incluyen el
kit de radiómetro/fotómetro AccuMAX™ XRP-3000 que usa detectores de sensores UV-A y
VIS de longitud de onda dual para medir la irradiación de una fuente de luz forma precisa.
También se pueden usar la unidad de lectura digital AccuMAX™ XR-1000 con el sensor
XS-365 UV o la unidad de lectura digital DM-365XA para la medición de UV-A.
GARANTÍA
La póliza de garantía para la linterna CLARITY 365 se proporciona en el Certificado de
garantía limitada que se incluye suelto con cada unidad. El número de pieza y el número de
de serie de su artículo se encuentra en el interior de la tapa de posterior.
ENVÍO
Esté preparado para proporcionar el número de modelo y de serie de la unidad cuando se
ponga en contacto con el departamento de Servicio al Cliente de Spectro-UV. Empaque la
unidad con cuidado en el material de envío y empaque original. Envíe la unidad prepagada
a la fábrica y anote como referencia su número de Autorización de devolución de material
de Spectro-UV en toda la documentación. No olvide asegurar la unidad por el valor total.
2120
CARACTERÍSTICAS CLAVE
SPN-CLR-BA
• Modelo de intensidad estándar con filtro de paso UV-A: intensidad nominal de
estado constante de pico de 4,500 ±250µW/cm2 en 38.1cm (15") y menos de 11lux
(1.0lm/ft2)
• Área de cobertura: mínimo 1,000 µW/cm2 sobre un diámetro de 10.2 cm (4") en
38.1cm (15")
• Lentes de domo
• Apagado automáticamente a un mínimo de 1,200µW/cm2
SPN-CLR-BHA
• Modelo de alta intensidad con filtro de paso UV-A: intensidad nominal de estado
constante de pico de 6,300 ± 250 µW/cm2 en 38.1 cm (15") y menos de 11 lux
(1.0lm/ft2)
• Área de cobertura: mínimo 1,000µW/cm2 sobre un diámetro de 7.6cm (3") en 38.1cm
(15")
• Lentes de domo
• Apagado automáticamente a un mínimo de 1,200µW/cm2
ESPECIFICACIONES TÉCNICAS
SPN-CLR-BA
Longitud, Ancho 22.2cm (8.75""), 4.5cm (1.75"")
Peso 0,32kg (0.7lb) (sin baterías);
0.5kg (1.2lb) (con baterías)
Fuente de luz 1 LED UV-A
Requisitos de energía Tres (3) baterías alcalinas C
Tiempo de ejecución continuo 9 horas
SPN-CLR-BHA
Longitud, Ancho 22.2cm (8.75“”), 4.5cm (1.75“”)
Peso 0,32kg (0.7lb) (sin baterías);
0.5kg (1.2lb) (con baterías)
Fuente de luz 1 LED UV-A
Requisitos de energía Tres (3) baterías alcalinas C
Tiempo de ejecución continuo 9 horas
CARACTERÍSTICAS ELÉCTRICAS DEL CARGADOR:
SPN-CLR-BA
Corriente de funcionamiento: 500mA + 20 / -0 max
Entrada: batería alcalina de 4.5VDC
SPN-CLR-BHA
Corriente de funcionamiento: 500mA + 20 / -0 max
Entrada: batería alcalina de 4.5VDC
ACCESORIOS
Funda de Cinturón..................................................................................................RP-BH-01
Maletín....................................................................................................................RP-CC-01
Lentes que absorben los rayos UV.......................................................................RP-UVS-01
Nombre del producto: CLARITY™ 365 (SPN-CLR)
Número de modelo: Series SPN-CLR-BA y SPN-CLR-BHA
Descripción: (1) linterna LED UV-A LED que cumple con las normas de la ASTM
Voltaje: baterías alcalinas desechables de 4.5V
NOTAS_______________________________________________
_____________________________________________________
_____________________________________________________
_____________________________________________________
_____________________________________________________
_____________________________________________________
_____________________________________________________
_____________________________________________________
_____________________________________________________
_____________________________________________________
_____________________________________________________
_____________________________________________________
_____________________________________________________
_____________________________________________________
_____________________________________________________
____________________________________________________
_ ____________________________________________________
_ ____________________________________________________
_ ____________________________________________________
_ ____________________________________________________
_ ____________________________________________________
_ ____________________________________________________
_ ____________________________________________________
_ ____________________________________________________
_ ____________________________________________________
_ ____________________________________________________
_ ____________________________________________________
_ ____________________________________________________
_ ____________________________________________________
_ ____________________________________________________
_ ____________________________________________________
_ ____________________________________________________
_ ____________________________________________________
_ ____________________________________________________
_ ____________________________________________________
_ ____________________________________________________
_ ____________________________________________________
_ ____________________________________________________
2322
SPN-CLR-BA Y SPN-CLR-BHA VISTA AMPLIA
Y PIEZAS DE REEMPLAZO
PIEZAS DE REEMPLAZOY ACCESORIOS
PIEZAS DE REEMPLAZOY ACCESORIOS (NO SE MUESTRAN)
ARTÍCULO CANT NO. DE PARTE
DE REEMPLAZO
DESCRIPCIÓN
1 1 RP-FL-01 ENSAMBLAJE ÓPTICO
2 1 NO ESTÁ DISP. ENSAMBLAJE DE LA ESTRUCTURA PRINCIPAL
3 1 NO ESTÁ DISP. BATERÍA
4 1 RP-BC-03. TAPA DE POSTERIOR
CANT. NO. DE PARTE DE REEMPLAZO DESCRIPCIÓN
1 RP-BH-01 FUNDA DE CINTURÓN
1 RP-CC-01 ESTUCHE
1 RP-UVS-01 LENTES UV
PARTS LIST
DESCRIPTIONPART NO.QTYITEM
OPTICAL ASSEMBLY
11
MAIN BODY ASSEMBLY
12
C BATTERIES
33
TAIL CAP14
1
1
2
2
3
3
4
4
A A
B B
WESTBURY, NEW YORK 11590
956 BRUSH HOLLOW ROAD
CORPORATION
SPECTRONICS
REV
DRAWING NUMBER
SIZE
DATE
DATE
DATE
APPROVED
CHECKED
DRAWN
TITLE
NEXT ASSY.
NO. REQ'D
SCALE
30'
.005
ANG.DEC.
UNLESS OTHERWISE SPECIFIED
DIMENSIONAL TOLERANCES
FRAC.
1/64
+
- -
+-
+
MATERIAL FINISH SPECTRONICS PART NO.
1
A-19131
B
PHILIP C
JG
GG
12/17/2019
12/17/2019
12/17/2019
SPN-CLR-BA, MAIN PARTS
C:\Engineering\Projects\CLARITY\CLARITY, ALKALINE VER\A-19131, SPN-CLR-BA, MAIN PARTS.idw
SPN-CLR-BA
NA NA
5:6
NA
DISCLAIMER NOTICE
This drawing is the property of Spectronics Corporation.
It contains confidential and proprietary information that
cannot be reproduced or divulged, in whole or in part,
without prior written authorization from Spectronics' Engineering
Department. All technical information on this drawing is for
informational purposes only, and is provided in confidence for
mutual assistance. It may not be used to manufacture anything
without prior written authorization from Spectronics' Engineering
Department.
REVISION HISTORY
REV DESCRIPTION DATE APPROVED
1 PRELIMINARY 12/17/2019 GG
1
2
3
4
NOTA: Para obtener asistencia de cualquier tipo, póngase en contacto con el
Departamento de Servicio al Cliente de Spectro-UV. Proporcione el modelo, el número
de serie de la unidad y la fecha de compra. La información de serialización de la unidad
se encuentra del lado de la tapa de posterior. Si se considera necesaria la devolución
de la unidad a la fábrica, se proporcionarán las instrucciones de envío. Si se requiere un
estimado de los cargos por el trabajo que no tiene garantía u otro trabajo de servicio, se
preparará una cotización al evaluar la unidad. El trabajo de servicio fuera de garantía no
se realizará sin la aprobación del cliente. Use solo las piezas de reemplazo que suminis-
tra Spectro-UV. El uso de otras piezas puede dañar la unidad y anular la garantía.
2524
www.Spectro-UV.com
4 Dubon Ct., Farmingdale, NY 11735
866-230-7305 7/20 AM19137ML-4
GEDRUCKT IN DEN USA
BEDIENUNGSANLEITUNG
Taschenlampe der Serie CLARITY™ 365
ZfP-Prüflampe mit UV-A LED
Teile-Nr. SPN-CLR-BA; SPN-CLR-BHA
ENG - 1 FR - 9 ES - 17 DE - 25
2726
ACHTUNG
Dieses Produkt gibt ultraviolette Strahlung ab.Vermeiden Sie es, sich dieser auszusetzen.
NUR ZUM EINSATZ BEI ÜBERPRÜFUNGEN DURCH EINEN FACHMANN
WICHTIGE SICHERHEITSHINWEISE (Lesen Sie alle Hinweise)
• Benutzen Sie die LED-Taschenlampe CLARITY™ 365 (SPN-CLR-BA/SPN-CLR-BHA)
nicht, wenn sie beschädigt ist.
• Schauen Sie nicht direkt in das Licht. Tragen Sie beim Betrieb der Taschenlampe
IMMER die mitgelieferte UV-Schutzbrille. Am besten verwenden Sie die Lampe in
abgedunkelter Umgebung. Je dunkler der Raum, umso größer der Fluoreszenzkontrast.
• Verwenden Sie ausschließlich den angegebenen drei Einweg-Alkali-C-Batterien.
• Die CLARITY 365 ist nicht zur Nutzung in explosionsgefährdeter Atmosphäre
zugelassen. Versuchen Sie nicht, sie in Bereichen einzusetzen, die
explosionsgeschützte Beleuchtung erfordern.
• Benutzen Sie dieses Gerät niemals anders als ain dieser Anleitung beschrieben, da
dies Ihre Sicherheit gefährden könnte.
• Richten Sie die Taschenlampe NIEMALS auf einen anderen Menschen. Sie ist
AUSSCHLIESSLICH für professionelle Fluoreszenzinspektionen vorgesehen!
• Versuchen Sie NICHT, die Linsenkonstruktion oder den Lichtausgang zu verändern.
Dies könnte zu einer veränderten Leistung und Intensität der CLARITY 365 sowie zu
einem nicht konformen Betrieb führen.
BETRIEB DER CLARITY 365
• Die CLARITY 365 wird werksseitig mit der vorgegebenen Intensität für optimale
Leistung bei Inspektionen eingestellt.
• Packen Sie die Taschenlampe vorsichtig aus, und prüfen Sie sie auf eventuelle
Transportschäden. Wenn Beschädigungen festzustellen sind, informieren Sie
umgehend den Spediteur und den Zulieferer, bevor Sie versuchen, die Lampe in
Betrieb zu nehmen.
• Die CLARITY365 besitzt eine Taste (on / off bzw. Ein/Aus). Vergewissern Sie sich vor
Verwendung des Geräts, dass sich die Taste in der Stellung OFF (AUS) befindet (an der
Taschenlampe leuchtet kein Licht). Drücken Sie die Taste einmal, um die Taschenlampe
einzuschalten. Die UV-A-LED erreicht dank sofortiger Betriebsbereitschaft sehr schnell
ihre volle Intensität. Prüfen Sie, ob das Gerät optimal funktioniert. Drücken Sie die Taste
erneut, um die Lampe auszuschalten.
WECHSEL DES AKKUS
Die drei C-Batterien lässt durch den wiederholten Gebrauch nach. Stellen Sie die
Taschenlampe auf den Kopf, und drehen Sie die verschlusskappe entgegen dem
Uhrzeigersinn. Entfernen Sie die verschlusskappe von der Taschenlampe, und ersetzen sie
dann durch frische C-Alkalibatterien.
UMGEBUNGSBEDINGUNGEN
Die CLARITY 365-Lampen sind für den sicheren Betrieb unter folgenden Bedingungen
ausgelegt:
• Gebrauch in Innenräumen / Draussen (gegen jedes Eindringen von Staub und
Strahlwasser mit niedriger Wasserdruck);
• Temperatur 5–50°C (41–122°F).
HINWEIS: Achten Sie darauf, echte CLARITY 365 (SPN-CLR-BA/SPN-CLR-BHA)
Ersatzteile zu verwenden. Die Verwendung von Ersatzteilen eines anderen Herstellers
könnte die Produktleistung beeinträchtigen und wird die Garantie entfallen lassen.
MESSEN DER UV-A-INTENSITÄT
Um sicherzustellen, dass Ihre CLARITY 365 Taschenlampe mit der erforderli-
chen UV-A-Intensität arbeitet, sollte sie regelmäßig geprüft werden. Der AccuPRO™
XP-2000 vereint die Funktionen eines Radiometers und Photometers für UV- und sichtbares
Licht, und er wurde speziell für die Messung der UV-Leuchtstärke für Wellenlängen von
320 – 400 nm (mit Peak bei 365 nm) und für sichtbares Licht von 460 –
675 nm (mit Peak bei 555 nm) ausgelegt. Ebenso geeignet ist u.a. das
Radiometer-/Photometer-Kit AccuMAX™ XRP-3000, mit dessen Dual-Wellen-
längensensor die Intensität von UV-A- und sichtbarem Licht einer Quelle präzise
gemessen wird. Das AccuMAX™ XR-1000 Messgerät, zusammen mit dem UV-Sensor
XS-365 UV, oder das DM-365XA Messgerät können für die UV-A-Messung genutzt werden.
VERSAND
Halten Sie bitte die Modellnummer und die Seriennummer des Gerätes bereit, wenn Sie
sich an die Kundendienstabteilung der Spectro-UV wenden. Verpacken Sie das Gerät sorg-
fältig im originalen Versand- und Verpackungsmaterial. Senden Sie das Gerät frankiert zum
Hersteller, und geben Sie dabei auf allen Unterlagen die Rücksendenummer der Spectro-
line Corporation an. Versichern Sie das Gerät zum vollen Wert.
GARANTIE
Die Garantieleistung wird auf Basis der jeder CLARITY 365 Taschenlampe gesondert
beigelegten Garantieurkunde (Certificate of Limited Warranty) erbracht. Die Teilenummer
und Seriennummer Ihres Artikels befindet sich an der Innenseite der verschlusskappe.
2928
HAUPTMERKMALE
SPN-CLR-BA
Modell mit Standardintensität und UV-A-Passfilter: Intensität von 4.500 ±250µW/cm2
Nennleistung im
Dauerbetrieb bei 38,1cm (15") und weniger als 11lux (1,0lm/ft2)
• Abdeckungsbereich: mindestens 1.000µW/cm2 über einen Durchmesser von 10,2cm
(4") bei 38,1cm (15")
• Gewölbte Linse
• Automatische Abschaltung bei mindestens 1.200µW/cm2
SPN-CLR-BHA
• Modell mit hoher Intensität und UV-A-Passfilter: Intensität von 6.300 ±250µW/cm2
bei 38,1cm (15") und weniger als 11lux (1,0lm/ft2)
• Abdeckungsbereich: mindestens 1.000µW/cm2 über einen Durchmesser von 7,6cm
(3") bei 38,1cm (15")
• Gewölbte Linse
• Automatische Abschaltung bei mindestens 1.200µW/cm2
TECHNISCHE DATEN
SPN-CLR-BA
Länge, Breite 22,2cm (8,75"), 4,5cm (1,75")
Gewicht 0,32kg (0,7lb) (ohne Akkus);
0,5kg (1,2lb) (mit Akkus)
Lichtquelle Eine (1) UV-A-LED
Stromanforderungen Drei (3) Alkali-C-Batterien
Laufzeit bei Dauerbetrieb 9Stunden
SPN-CLR-BHA
Länge, Breite 22,2cm (8,75”), 4,5cm (1,75”)
Gewicht 0,32kg (0,7lb) (ohne Akkus);
0,5kg (1,2lb) (mit Akkus)
Lichtquelle Eine (1) UV-A-LED
Stromanforderungen Drei (3) Alkali-C-Batterien
Laufzeit bei Dauerbetrieb 9Stunden
MERKMALE DES LADEGERÄTS:
SPN-CLR-BA:
Betriebsstrom: 500mA + 20 / -0 max
Eingang: 4.5VDC Alkaline Batterie
SPN-CLR-BHA:
Betriebsstrom: 500mA + 20 / -0 max
Eingang: 4.5VDC Alkaline Batterie
ZUBEHÖR
Gürtelhalfter............................................................................................................RP-BH-01
Transportbox...........................................................................................................RP-CC-01
UV-Schutzbrille.....................................................................................................RP-UVS-01
Produktname: CLARITY™ 365 (SPN-CLR)
Modellnummer: SPN-CLR-BA-Serie und SPN-CLR-BHA-Serie
Beschreibung: Taschenlampe mit (1) UV-A-LED, ASTM-konform
Spannung: 4,5 V Einweg-Alkalibatterien
ANMERKUNGEN________________________________________
_____________________________________________________
_____________________________________________________
_____________________________________________________
_____________________________________________________
_____________________________________________________
_____________________________________________________
_____________________________________________________
_____________________________________________________
_____________________________________________________
_____________________________________________________
_____________________________________________________
_____________________________________________________
_____________________________________________________
_____________________________________________________
____________________________________________________
_ ____________________________________________________
_ ____________________________________________________
_ ____________________________________________________
_ ____________________________________________________
_ ____________________________________________________
_ ____________________________________________________
_ ____________________________________________________
_ ____________________________________________________
_ ____________________________________________________
_ ____________________________________________________
_ ____________________________________________________
_ ____________________________________________________
_ ____________________________________________________
_ ____________________________________________________
_ ____________________________________________________
_ ____________________________________________________
_ ____________________________________________________
_ ____________________________________________________
_ ____________________________________________________
_ ____________________________________________________
_ ____________________________________________________
_ ____________________________________________________
3130
SPN-CLR-BA UND SPN-CLR-BHA EXPLOSIONSZE-
ICHNUNG UND ERSATZTEILE
ERSATZTEILE UND ZUBEHÖR
ERSATZTEILE UND ZUBEHÖR (NICHT ABGEBILDET)
ARTIKEL MENGE ERSATZTEILNR. BESCHREIBUNG
1 1 RP-FL-01 OPTIKBAUGRUPPE
2 1 NICHT VERF. HAUPTBAUGRUPPE
3 1 NICHT VERF. AKKU
4 1 RP-BC-03. VERSCHLUSSKAPPE
MENGE ERSATZTEILNR. BESCHREIBUNG
1 RP-BH-01 GÜRTELHALFTER
1 RP-CC-01 TRANSPORTBOX
1 RP-UVS-01 UV-SCHUTZBRILLE
PARTS LIST
DESCRIPTIONPART NO.QTYITEM
OPTICAL ASSEMBLY
11
MAIN BODY ASSEMBLY
12
C BATTERIES
33
TAIL CAP14
1
1
2
2
3
3
4
4
A A
B B
WESTBURY, NEW YORK 11590
956 BRUSH HOLLOW ROAD
CORPORATION
SPECTRONICS
REV
DRAWING NUMBER
SIZE
DATE
DATE
DATE
APPROVED
CHECKED
DRAWN
TITLE
NEXT ASSY.
NO. REQ'D
SCALE
30'
.005
ANG.DEC.
UNLESS OTHERWISE SPECIFIED
DIMENSIONAL TOLERANCES
FRAC.
1/64
+
- -
+-
+
MATERIAL FINISH SPECTRONICS PART NO.
1
A-19131
B
PHILIP C
JG
GG
12/17/2019
12/17/2019
12/17/2019
SPN-CLR-BA, MAIN PARTS
C:\Engineering\Projects\CLARITY\CLARITY, ALKALINE VER\A-19131, SPN-CLR-BA, MAIN PARTS.idw
SPN-CLR-BA
NA NA
5:6
NA
DISCLAIMER NOTICE
This drawing is the property of Spectronics Corporation.
It contains confidential and proprietary information that
cannot be reproduced or divulged, in whole or in part,
without prior written authorization from Spectronics' Engineering
Department. All technical information on this drawing is for
informational purposes only, and is provided in confidence for
mutual assistance. It may not be used to manufacture anything
without prior written authorization from Spectronics' Engineering
Department.
REVISION HISTORY
REV DESCRIPTION DATE APPROVED
1 PRELIMINARY 12/17/2019 GG
1
2
3
4
HINWEIS: Für jegliche Art von Unterstützung wenden Sie sich bitte an den Kundend-
ienst der Spectro-UV. Geben Sie das Modell, die Seriennummer des Gerätes und
das Kaufdatum an. Die Seriennummer Ihres Geräts befindet sich an der Seite der
Verschlusskappe am Ende der Lampe. Wenn das Gerät zum Hersteller
eingeschickt werden muss, erhalten Sie entsprechende Anweisungen für denVersand.Ein
Kostenvoranschlag für Arbeiten außerhalb der Garantieleistung wird auf Wunsch
nach Begutachtung des Gerätes erstellt. Servicearbeiten, die nicht durch die Garantie
abgedeckt sind , werden nicht ohne Kundenfreigabe durchgeführt. Verwenden Sie nur
Ersatzteile, die von der Spectro-UV bereitgestellt wurden. Verwendung
anderer Teile kann das Gerät beschädigen, und die Garantie erlischt.
32
www.Spectro-UV.com
4 Dubon Ct., Farmingdale, NY 11735
866-230-7305
This manual suits for next models
2
Table of contents
Languages:
Other Spectro-UV Flashlight manuals
