4" Centerset Lavatory Faucet
Grifo central de 4 pulg. para el baño
Robinet pou lavabo centré de 4 po.
Required Tools
Herramientas necesarias
Outils nécessaires
Parts in the Box
Piezas en la caja
Pièces dans la boîte
B
Adjustable Wrench
Llave ajustable
Clé à mollette
Safety Goggles
Anteojos de seguridad
Lunettes de sûreté
Plumber’s Putty
Masilla para plomeria
Mastic de plombier
AC
Aerator Key
Flashlight
Linterna
Lampe De Poche
Cloth
Paño de limpieza
Chion
Locate water supply inlets and shut of the water supply valves. These are usually
found under the sink or near the water meter. If you are replacing an existing faucet,
remove the old faucet from the sink and clean the sink surface thoroughly.
Ubique las entradas del suministro de agua y cierre las válvulas de suministro de agua.
Generalmente se encuentran debajo del fregadero o cerca del medidor de agua. Si se trata de
un reemplazo de grifo, quite el grifo viejo y limpie completamente la supericie del fregadero.
Recherchez les entrées d'approvisionnement et fermer leurs robinets. Ces robinets se
trouvent généralement sous l'évier ou près du compteur d’eau. Si vous remplacez un robinet
existant, retirez, le vieux robinet de l'évier et nettoyer soigneusement la surface de ce dernier.

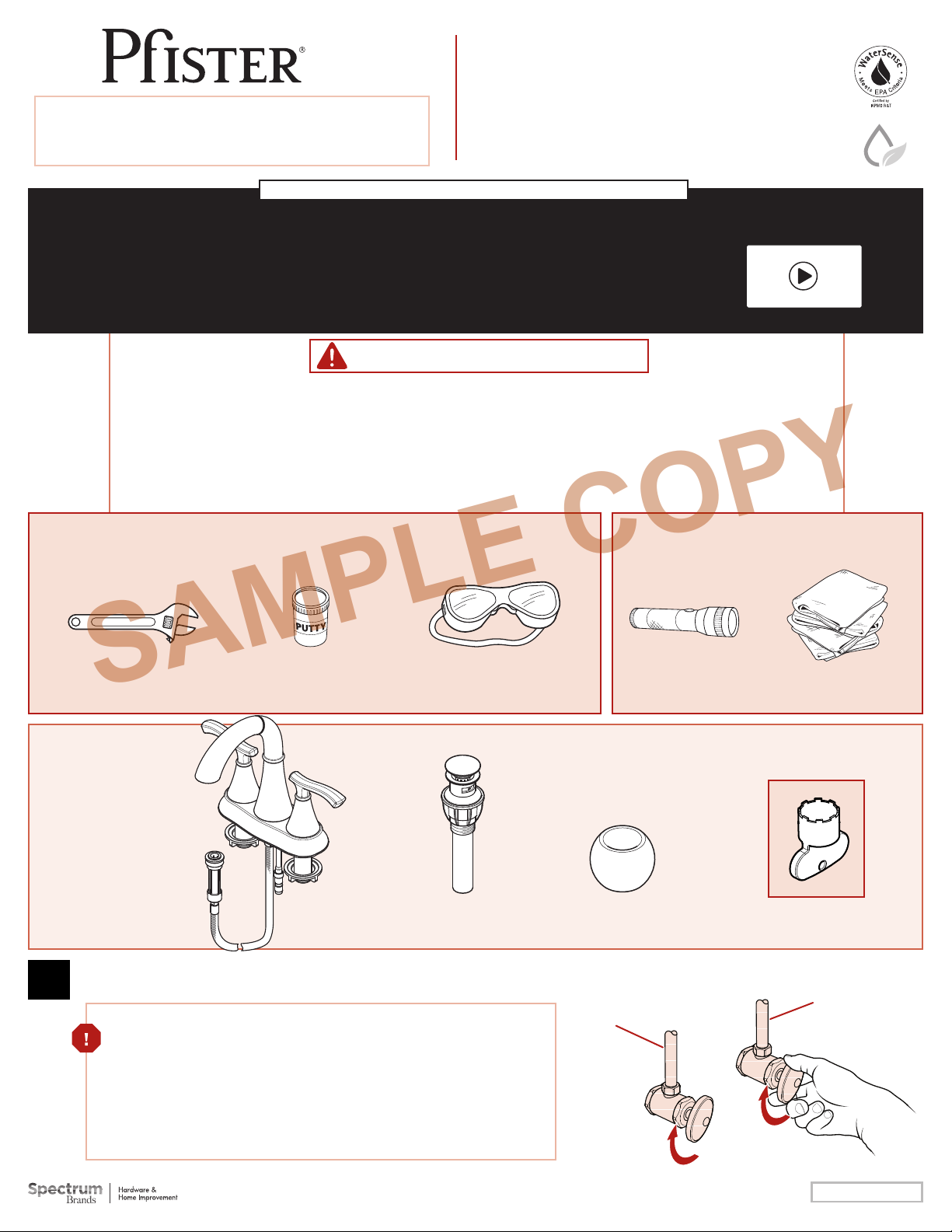

Quick Installation Guide
Guía de instalación rápida
Guide d’installation rapide
LF-548-ID
Ideal™
WARNING / ADVERTENCIA / AVERTISSEMENT
To reduce the risk of injury or property damage, read all instructions before installing product. Wear safety goggles. Product must be installed in
accordance with all state & local plumbing & building codes. Call a professional if you are uncertain about installing this product.
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el producto. Utilice gafas de seguridad. El producto
deberá instalarse de acuerdo con la normativa de plomería y construcción estatal y local. Llame a un profesional si no está seguro sobre cómo instalar este
producto.
Pour réduire le risque de blessures ou de dommages, lire toutes les instructions avant d’installer le produit. Porter des lunettes de sécurité. Le produit doit
être installéen conformité avec tous les codes de construction et de plomberie locaux et de l'état. Appelez un professionnel si vous n’êtes pas certain de la
façon d’installer ce produit.
Turn O Water Supply •Cierre el suministro de agua •Couper l’alimentation en eau
Hot
Caliente
Chaud
Cold
Fría
Froid
1
1295404
SAMPLE COPY

2
2B
2A
Plumber’s Putty
Masilla para plomeria
Mastic de plombier
Save for step 3.
Reserve para el paso 3.
Conservez pour l'étape 3..
Install Faucet
Instale el grifo
Installez le robinet
Disassemble
Desensamble
Démontez
Apply plumber’s putty in the groove along the bottom outer edge
of plate (A1).
Aplique masilla de plomería en la ranura a lo largo del borde exterior de la
placa inferior (A1).
Appliquez du mastic de plombier dans la rainure sur le bord extérieur de
la plaque (A1).
2
A1
A2
A2 (X2)
A1
A

3
3
4A 4B 4C
Firmly hand tighten connector (A3) onto hose.
La mano aprieta irmemente el conectador (A3)
sobre la manguera.
Fermement la main serrent le connecteur (A3)
sur le tuyau.
Secure Faucet
Asegure el grifo
Fixez le robinet
No Tools Required for This Step
No se necesitan herramientas para este paso
Pas d'outil nécessaire pour cette étape
3
Disassemble
Desensamble
Démontez
4Installing Weight and Hose - Instalación del peso y de la manguera -
- Installation du poids et du tuyau
Slide weight (C) onto hose.
Deslice el peso (C) sobre la manguera.
Glissez le poids (C) sur le tuyau.
A3
A3
C
A2 (X2)
From Step 2A
Desde el paso 2A
De l’étape 2A
Hand Tighten
Apriete con la mano
Serrez manuellement
C
A3
A2

4
5A
Adjustable Wrench
Llave ajustable
Clé à Mollette
Connect Water Supply Lines
Conecte las tuberías de suministro de agua
Raccorder les conduites d’alimentation en eau
Water Supply Lines not included. Please consult manufacturer and/or its instructions for the correct method of installation of supply lines &
ittings.
IM PORTANT: Incorrect application of supply lines and ittings may result in the failure or leak of the supply lines and itting.
Las tuberías de suministro de agua no están incluidas. Consulte por favor el fabricante y/o sus instrucciones para el método correcto de instalación de líneas
de suministro y de guarniciones.
IMPORTANTE: El uso incorrecto de líneas de suministro y de guarniciones puede dar lugar a la falta o al escape de las líneas de suministro y de la guarnición.
Les tuyaux d’arrivée d’eau ne sont pas fournis. Veuillez consulter le fabricant et/ou ses instructions pour la méthode correcte d’installation des conduites
d'alimentation en eau et des accessoires.
IM P ORTANT: Mauvaise application des lignes d'alimentation et accessoires peut entraîner la défaillance ou la fuite.
COLD
FRÍA
FROID
HOT
CALIENTE
CHAUD
No Parts Required for This Step
No se necesitan piezas para este paso
Aucune pièce nécessaire pour cette étape
5
COLD
FRÍA
FROID
HOT
CALIENTE
CHAUD
Water supply line
Línea de suministro
del agua
Ligne d'approvision-
nement en eau

5
6C
6A 6B
Disassemble Pop-Up
Desensamble el cuerpo de drenaje
Démontez le corps de drainage
Prepare & Install Push & Seal™Drain
Prepare y instale cuerpo de drenaje Push & Seal™
Préparez & installez le corps de drainage Push & Seal™
No Tools Required for This Step
No se necesitan herramientas para este paso
Pas d'outil nécessaire pour cette étape
6
Connect to Drain
Conexión al desagüe
Branchez au drainage
Push To Activate
Eempuje Para Activar
Poussez Pour Activer
Drain
Desagüe
Drainage
B
B2
B3
B4
Save Components.
Reserve los componentes.
Conservez les composants.
Partially thread
drain body to sink.
Rosque parcialmente
el cuerpo de drenaje
en el fregadero.
Filetez partiellement
le corps de drainage
dans l'évier.
B
B2
B3
B4
B
Do not use plumber’s
putty. It may damage
seal.
No utilice la masilla del
fontanero. Puede dañar
el sello.
N’employez pas le mastic
du plombier. Il peut
endommager le joint.
6D 6E
Firmly hand tighten nut
(B4).
La mano aprieta irmemente
la tuerca (B4).
Fermement la main serrent
l’écrou (B4).

7A
7D
7B
7C
Check for leaks above and below the sink.
Revise si hay fugas encima y debajo del fregadero
Assurez-vous qu’il n’y a pas de fuite au dessus ou au dessous
du lavabo.
Allow hot & cold water to run for at least 15 seconds each.
Deje correr el agua caliente y fría durante al menos 15 segundos
cada una.
Laissez couler l’eau chaude et l’eau froide pendant au moins
15 secondes.
Hand Tighten
Apriete con la mano
Serrez manuellement
Open Slowly
Abra lentamente
Ouvrez lentement
15
sec
Remove Aerator
Retire el aereador
Retirez l'aérateur
Turn On Water Supply
Abra el suministro de agua
Ouvrez l’alimentation en eau
Reinstall Aerator
Reinstale el aereador
Réinstallez l'aérateur
Turn On Faucet
Active el grifo
Ouvrez le robinet
Turn On Water & Conirm Proper Installation
Active el suministro de agua y conirme que la instalación está adecuadamente efectuada
Ouvrez l’eau et conirmez que l’installation est correcte
7
Open
Abierta
Ouverte
Open
Abierta
Ouverte
Cold
Fría
Froid
Hot
Caliente
Chaud

Rotate hose below the sink to release
tension.
Gire la manguera debajo del fregadero a la tensión
del lanzamiento.
Tournez le tuyau au-dessous de l'évier jusqu'à la
tension de dégagement.
Sprayhead will now set correctly.
Sprayhead ahora ijará correctamente.
Sprayhead placera maintenant
correctement..
Twisted Sprayhead?
¿Sprayhead torcido?
Sprayhead tordu ?

For Additional Installation Help:
Para la instalación adicionales de ayuda:
Pour les aides supplémentaires à l’installation:
1800PFAUCET (7328238)
pisterfaucets.com
