Spectrum Pfister Venturi 8P8-WS-VNS User manual

December 10, 2019
Maintenance Support • Soporte de Mantenimiento • Soutien à la Entretien
Installation Videos Available
Videos de instalación a disposición
Vidéos d’installation disponibles
pisterfaucets.com/videos
Maintenance & Care Guide
Guía de Mantenimiento y Cuidado
Guide d’Entretien et Soin
For Warranty & Care Information or Ordering
Replacement Parts:
Para información sobre la garantía y el
mantenimiento o para ordenar piezas de repuesto:
Pour renseignements sur la garantie et l’entretien
ou pour commander des pièces de rechange:
1800PFAUCET (7328238)
pisterfaucets.com/support
461261300
Copyright © 2019, Pister Inc. 1284025
8P8WSVNS
8P8WS2VNS

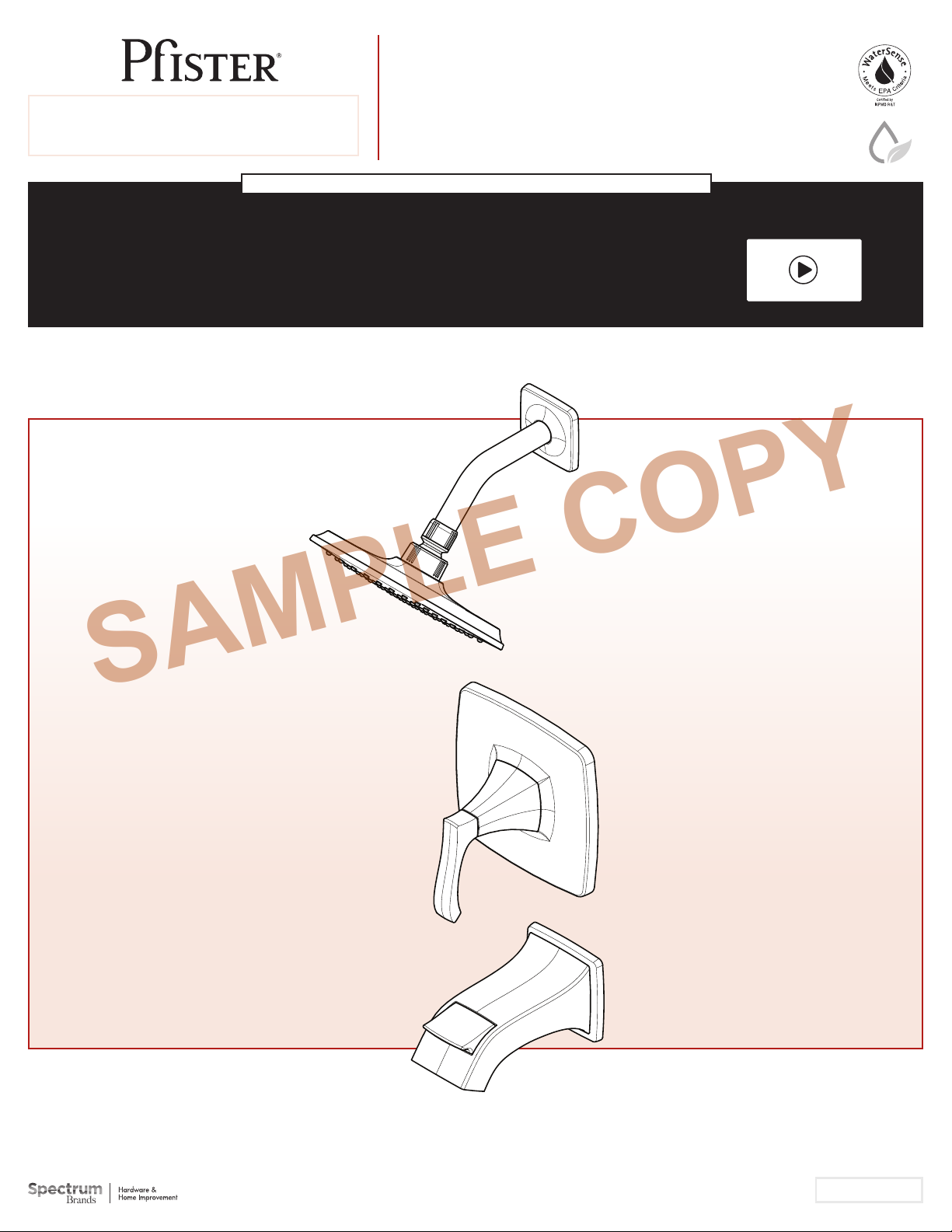

Venturi™Tub & Shower Trim
Borde para bañera y ducha
Garniture de baignoire et douche
SAMPLE COPY

8P8WSVNS / 8P8WS2VNS •Parts Explosion •Despiece de piezas •Vue éclatée des pièces
Separate instructions supplied
Instrucciones que son incluidas
Instructions qui sont inclus
English Español Français
**Replace * with Finish Letter Sustitue * con la letra de acabado Remplace * avec la lettre de inition
APolished Chrome Cromo Pulido Chrome Poli
BMatte Black Negra Mate Noir Mat
GS Brushed Nickel with Spot Defense Níquel Cepillado con Spot Defense Nickel Brossé avec Spot Defense
JPVD Brushed Nickel PVD Niquel Cepillado PVD Nickel Brosse
YTuscan Bronze Bronce Toscano Bronze Le Toscan
Extension Kit 970083 oers an
additional 7/8” if valves are roughed
in too deep.
Kit de Extensión de 970083 ofrece
un adicional de 7/8” si la válvula se
desbastada demasiado dentro al pared.
970083 kit d’extension fournit un
supplément de 7/8 “si la vanne est
coupée trop loin dans le mur.
970-078
973-224*
960-290*
973-030*
920-237*
971-197
970-077
960-289*
940-347*

Troubleshooting Tips
Water starts out hot and becomes cooler as handle is rotated counterclockwise.
This is a potentially hazardous situation and should be corrected before using the unit. Check the
hot and cold inlet positions (hot- left cold-right). If you have a back to back installation, (where hot
and cold inlets are reversed) refer to Valve Body instruction sheets for back to back installation.
Water doesn’t get hot enough.
Lever handle may need repositioning. Please refer to the 0X8 Valve Body instruction sheets for
adjusting temperature range.
Water lows from the tub spout while using the shower.
The seal inside of the tub spout diverter mechanism may have become dislodged. Check that the
seal is seated in the correct position and that the distance from the valve to the shower is 48” and
the tub to the valve is at least 8” apart.
Maintenance
Cleaning Instructions:
For all handles and decorative inishes, use only a soft damp cloth to clean and shine. Use of polish,
detergents, abrasive cleaners, organic solvents or acid may cause damage. Use of anything other
than a soft damp cloth will nullify the warranty.
Special Trim:
Trim products which contain porcelain or other similar substance are not acceptable for public
areas or commercial use. Installation of said trim is at users risk!
Maintenance & Care
Turn o water supplies and relieve pressure before working on your shower!
¡Cierre los suministros de agua y alivie la presión antes de trabajar en la ducha!
Couper les arrivées d’eau et dépressuriser avant de travailler sur le douche!
Consejos Para Solución de Problemas
El agua sale caliente primero y se enfría al girar la palanca
en el sentido contrario al de las agujas del reloj.
Esta es una situación potencialmente peligrosa y se le debe corregir
antes de usar la unidad. Veriique la posición de las entradas para
agua fría y caliente (caliente a la izquierda, fría a la derecha). Si tiene
una instalación invertida (con las entradas de agua fría y caliente al
revés) vea las instrucciones para instalación invertida en las hojas de
instrucciones acerca del cuerpo de la válvula.
El agua no se calienta lo suiciente.
El mango de la palanca puede ser necesario reemplazar. Por favor
consulte las hojas de instrucciones cuerpo de la 0X8 válvula para el
ajuste de rango de temperatura.
Sale agua del conducto de la tina mientras se usa la ducha.
El sello interior del pico de la bañera mecanismo desviador puede
haber sido desplazado. Compruebe que la junta esté en la posición
correcta y que la distancia desde la válvula hasta la ducha es de
48“y la bañera a la válvula es de al menos 8” de separación.
Mantenimiento
Instrucciones para limpieza:
Para las manijas y acabados decorativos, utilice únicamente un paño
suave mojado para limpiar y pulir. El uso de pulimento, detergente,
limpiadores abrasivos, solventes orgánicos o ácido puede ocasionar
daños. El uso de cualquier otro método de limpieza distinto de un
paño húmedo anulará la garantía.
Acabados especiales:
Los productos con acabados que contienen porcelana u otras
substancias similares no son aceptables para áreas públicas ni para
usos comerciales. ¡Su instalación bajo tales circunstancias es bajo el
riesgo del usuario!
Conseils de Dépannage
L’eau est chaude quand elle commence à couler et refroidit
lorsque la manette est tournée dans le sens antihoraire.
Cette situation est potentiellement dangereuse et doit être corrigée
avant l’utilisation du mitigeur. Vériier la position des arrivées
d’eau chaude et d’eau froide (chaud-gauche, froid-droite). En cas
d’installation dos à dos (dans laquelle les arrivées d’eau chaude et
d’eau froide sont interverties), se reporter aux iches d’instructions
relatives au corps de mitigeur pour ce type d’installation.
L’eau ne devient pas assez chaude.
La poignée de levier peut avoir besoin de repositionnement. S’il
vous plaît référer également à la 0X8 vanne iches d’instruction du
corps de réglage de plage de température.
De l’eau s’écoule du bec de la baignoire pendant l’utilisation
de la douche.
L’étanchéité à l’intérieur de la baignoire bec mécanisme de
dérivation peuvent être délogés. Vériiez que le joint est assis dans la
position correcte et que la distance entre la valve de la douche est
de 48“ et le bain de la vanne est au moins de 8” de l’autre.
Entretien
Instructions de nettoyage:
Pour toutes les poignées et les inis décoratifs utilisez uniquement
un chion humide doux pour nettoyer et faire briller. L’utilisation de
polis, détergents, produits abrasifs, solvants organiques ou acides
peut causer des dommages. Utiliser autre chose qu’un chion doux
humide annule la garantie.
Garnitures spéciales:
Les garnitures contenant de la porcelaine ou une autre substance
similaire ne sont pas acceptables dans les lieux publics ou les
établissements commerciaux. La pose de telles garnitures se fait aux
risques de l’utilisateur!
1800PFAUCET (7328238)
pisterfaucets.com
For Warranty &
Care Information
or Ordering
Replacement Parts:
Tub Diverter
Desviador de bañera
Inverseur baignoire
Tub Diverter
Desviador de bañera
Inverseur baignoire
Place ingers under the lip with
thumb on top
Coloque los dedos debajo del labio
con el pulgar en la parte superior.
Placez les doigts sous la lèvre avec
pouce sur le dessus.
Pull diverter straight up
Jale desviador directamente
hacia arriba
Tirez inverseur directement
jusqu’à
To return the diverter to its normal position, shut the water of and let it drain. If
necessary, push down on the diverter after the water has been drained.
Para devolver el desviador a su posición normal, apague el suministro de agua y dejar
escurrir. Si es necesario, empuje hacia abajo en el desviador después de que el agua ha
sido drenada.
Pour revenir le délecteur à sa position normale, fermer la hors de l’eau et laisser
égoutter. Si nécessaire, appuyez sur le déviateur après que l’eau a été vidangé.

PisterLifetime Mechanical & Pinish Warranty Covers
Pinish & Pfunction for as Long as You Own Your Home
(Commercial Applications Limit the Duration of the
Warranties Provided Below)
Pisterprovides the following Warranties for its
products. Proof of Purchase may be required in order to
obtain any of the beneits set forth below.
Limited Warranties: Pisterwarrants that for as long
as the original purchaser owns the home in which the
Pisterproduct (the “Product”) is originally installed,
the Product will be free of all defects in material and
workmanship that would impair the intended and
proper use of the Product. If the Product is installed in a
commercial application, the above mechanical warranty
shall be limited for a period of ten (10) years from the date
of purchase of the Product.
Pisterwarrants against deterioration of the Product’s
inish for as long as the original purchaser owns the home
in which the Product is originally installed. If the Product
is installed in a commercial application, the above inish
warranty for Products that do not contain the Pforever
inish shall be limited to a period of ten (10) years from the
date of purchase.
Exclusive Remedy: In the event of any defect in the
Product that breaches the foregoing warranties, Pister,
at its option, will repair or replace the defective part of
the Product. Repair or replacement of the Product is the
exclusive remedy.
For any remedy under this warranty, Pisteris to be
notiied describing the problem. In order to notify Pister
and receive assistance or service under this warranty, the
original purchaser may: (1) call 1800Pfaucet (1800-
7328238) for a consumer service representative who
can assist you, or (2) write consumer service department
c/o PisterInc., 19701 DaVinci, Lake Forest, CA 92610,
and include a description of the problem, model number,
your name, address, phone number and approximate
date of purchase, or (3) email Pister’s customer service
department by going to www.Pisterfaucets.com, or (4)
notify the location or distributor from which the Product
was purchased. In any case, you may be required to
return the Product to Pisterfor inspection and proof of
purchase may be required.
Limitations and Exclusions:
PisterWILL NOT BE LIABLE FOR ANY OTHER
DAMAGES OR LOSSES, INCLUDING, BUT NOT LIMITED
TO, INCIDENTAL AND/OR CONSEQUENTIAL DAMAGES,
REGARDLESS OF THE LEGAL THEORY ASSERTED,
INCLUDING ANY CLAIM OR BREACH OF WARRANTY
HEREUNDER OR ANY OTHER CAUSE, AND WHETHER
ARISING IN CONTRACT OR IN TORT (including negligence
and strict liability).
Pisterhas the right to discontinue or modify any
product at any time. Some states do not allow limitations
or exclusions of incidental or consequential damages, so
the above limitations or exclusions may not apply to you.
This warranty gives you speciic legal rights, and you may
also have other rights which vary from state to state.
The above warranties do not cover damage resulting from
improper maintenance, repair, cleaning or installation,
misuse, abuse, alterations, accidents or acts of God.
PisterGarantía Mecánica y sobre el Acabado Limitada
de por Vida Cubre las funciones y el acabado por el tiempo
en que usted sea propietario de su casa (Las Aplicaciones
Comerciales Limitan la Duración de las Garantías)
Pistersuministra las siguientes Garantías para sus
productos. Es posible que se requiera la presentación de
una Prueba de compra para obtener cualquiera de los
beneicios indicados a continuación.
Garantías Limitadas: Pistergarantiza que por el tiempo
en que el comprador original sea propietario de la casa
en el que se hubiese instalado inicialmente el producto
Pister(el “Producto”), este Producto estará libre de todo
defecto en material y mano de obra que pueda afectar el
uso proyectado y correcto del Producto. Si el Producto se
instala en una aplicación comercial, la garantía mecánica
que antecede estará limitada a un período de diez (10) años
a partir de la fecha de compra del Producto.
Pistergarantiza el acabado del Producto contra
deterioro por el tiempo en que el comprador original
sea propietario de la casa en la que hubiese instalado
inicialmente el Producto. Si el Producto se instala en una
aplicación comercial, la garantía sobre el acabado que
precede para Productos que no contengan el acabado
“Pforever” estará limitada a un periodo de diez (10) años a
partir de la fecha de compra.
Recurso exclusivo: En el caso de que haya un defecto en el
Producto que viole las garantías que preceden, Pister, a
su opción, reparará o reemplazará la pieza defectuosa del
Producto. La reparación o el reemplazo del Producto es el
recurso exclusivo.
Para todo recurso con respecto a esta garantía, Pister
deberá ser notiicado, con una descripción del problema.
Para notiicar a Pistery recibir ayuda o servicio bajo
esta garantía, el comprador original puede: (1) llamar
al 1800Pfaucet (18007328238) para hablar con un
representante de servicio al cliente que lo pueda ayudar,
o (2) escribir al departamento de servicio al consumidor,
c/o PisterInc., 19701 DaVinci, Lake Forest, CA 92610
U.S.A., e incluir una descripción del problema, el número
del modelo, su nombre, dirección, número de teléfono
y fecha aproximada de compra, o (3) enviar un e-mail
al departamento de servicio al consumidor de Pister
entrando en la página web www.Pisterfaucets.com, o (4)
avisarle al lugar o al distribuidor en donde se compró el
Producto. En cualesquiera de los casos, podría pedírsele
devolver el Producto a Pisterpara su inspección y es
posible que se requiera la presentación de una prueba de
compra.
Limitaciones y Exclusiones:
PisterNO SE HARÁ RESPONSABLE DE NINGÚN OTRO
DAÑO O PERJUICIO, INCLUYENDO, PERO SIN ESTAR
LIMITADO A DAÑOS INCIDENTALES Y/O CONSECUENTES,
SIN IMPORTAR LA TEORÍA LEGAL A LA QUE SE ALEGUE,
INCLUYENDO TODO RECLAMO O VIOLACIÓN DE LA
GARANTÍA PRESENTE O CUALQUIER OTRA CAUSA, Y
YA SEAN COMO RESULTADO DE LA LEY CONTRACTUAL
O LA DE ANTECEDENTES (incluyendo negligencia y
responsabilidad estricta).
Pistertiene el derecho de discontinuar o modiicar
cualquier producto en cualquier momento. Ciertos
estados no permiten limitaciones o exclusiones de daños
incidentales o consecuentes, de manera que es posible
que las limitaciones o exclusiones que preceden no
correspondan en su caso. Esta garantía le otorga derechos
legales especíicos y es posible que usted también tenga
otros derechos que diieren entre un estado y otro.
Las garantías que preceden no cubren daños y perjuicios
ocasionados como resultado de mantenimiento,
reparaciones, limpieza o instalación inadecuados, mal uso,
abuso, alteraciones, accidentes o causas de fuerza mayor.
Pister
Une garantie limitée à vie pour ce qui est
de l’aspect mécanique et de la inition, tant et aussi
longtemps que vous serez propriétaire de votre
domicile. (Garantie limitée en cas d’utilisation
commerciale– voir ci-dessous)
Veuillez noter qu’une preuve d’achat peut être
requise en cas de recours au titre de la garantie.
Garantie limitée : Tant et aussi longtemps que
l’acheteur sera propriétaire du domicile dans lequel
le produit
Pister a été installé, nous lui garantissons
que ce dernier sera exempt de tout défaut de
matériau ou vice de fabrication pouvant en entraver
l’utilisation correcte tel que prévu. Dans le cas des
produits d’utilisation commerciale, la garantie
exprimée cidessus est restreinte à une période de dix
(10) ans.
Par ailleurs, tant et aussi longtemps que l’acheteur
sera propriétaire du domicile dans lequel le produit
Pister a été installé, nous lui garantissons un
article dont la inition ne pourra se détériorer. Dans
le cas des produits d’utilisation commerciale qui ne
comportent pas la inition “Pforever”, la garantie est
restreinte à une période de dix (10) ans.
Recours exclusif : En cas de défaut du produit relevant
de la garantie, le fabricant pourra, à sa discrétion,
réparer ou remplacer la partie défectueuse. Cette
mesure constitue un recours exclusif. Pour tout
recours au titre de la garantie, les clients doivent
communiquer avec le fabricant pour lui faire part du
problème. L’acheteur d’origine peut : (1) composer
le 1800 7328238 pour parler à un représentant
qui l’assistera; (2) écrire au service à la clientèle :
Pister Inc., 19701 DaVinci, Lake Forest, CA 92610
U.S.A., et fournir une explication du problème,
en précisant le numéro de modèle, son nom, son
adresse et son numéro de téléphone, ainsi que la
date d’achat approximative; (3) communiquer par
courrier électronique avec le service à la clientèle en
utilisant le site www.Pisterfaucets.com , ou (4) aviser le
détaillant qui a vendu le produit. On peut être obligé
de retourner le produit au fabricant, et une preuve
d’achat peut être exigée.
Limitations et exclusions :
Pister NE SERA PAS RESPONSABLE DES AUTRES
DOMMAGES OU PERTES, Y COMPRIS LES DOMMAGES
INDIRECTS, INDÉPENDAMMENT DE TOUTE THÉORIE
JURIDIQUE, Y COMPRIS TOUTE RÉCLAMATION SELON
LAQUELLE IL Y AURAIT EU RUPTURE DE GARANTIE,
QUE CE SOIT PAR RAPPORT À UN CONTRAT OU PAR
VOIE DE NÉGLIGENCE (cela comprend la négligence
et la responsabilité stricte).
Pister se réserve le droit de discontinuer ou
de modiier un produit en tout temps. Certaines
provinces ne permettent pas l’exclusion ou la
limitation des dommages indirects, de sorte que
la limitation exprimée peut ne pas s’appliquer. La
présente garantie octroie aux clients certains droits
d’ordre juridique, et ceux-ci pourraient en avoir
d’autres, selon la province où ils habitent.
La garantie ne s’applique pas aux dommages
résultant d’un entretien, d’un nettoyage ou d’une
installation fautivement eectués, ou encore d’usages
fautifs, d’abus, de modiications, d’accidents ou de
catastrophes naturelles.
English Español Français
SAMPLE COPY
