Spotlight FresneLED 200 DMX User manual

Manuale utente - User manual
cod. FNLED200CWDMX • FNLED200WWDMX • FNLED200NWDMX
 PCLED200CWDMX • PCLED200WWDMX • PCLED200NWDMX
FresneLED 200 DMX
PCLED 200 DMX

FresneLED 200 DMX - PCLED 200 DMX
2
5
8
7
6
1
23
4
9

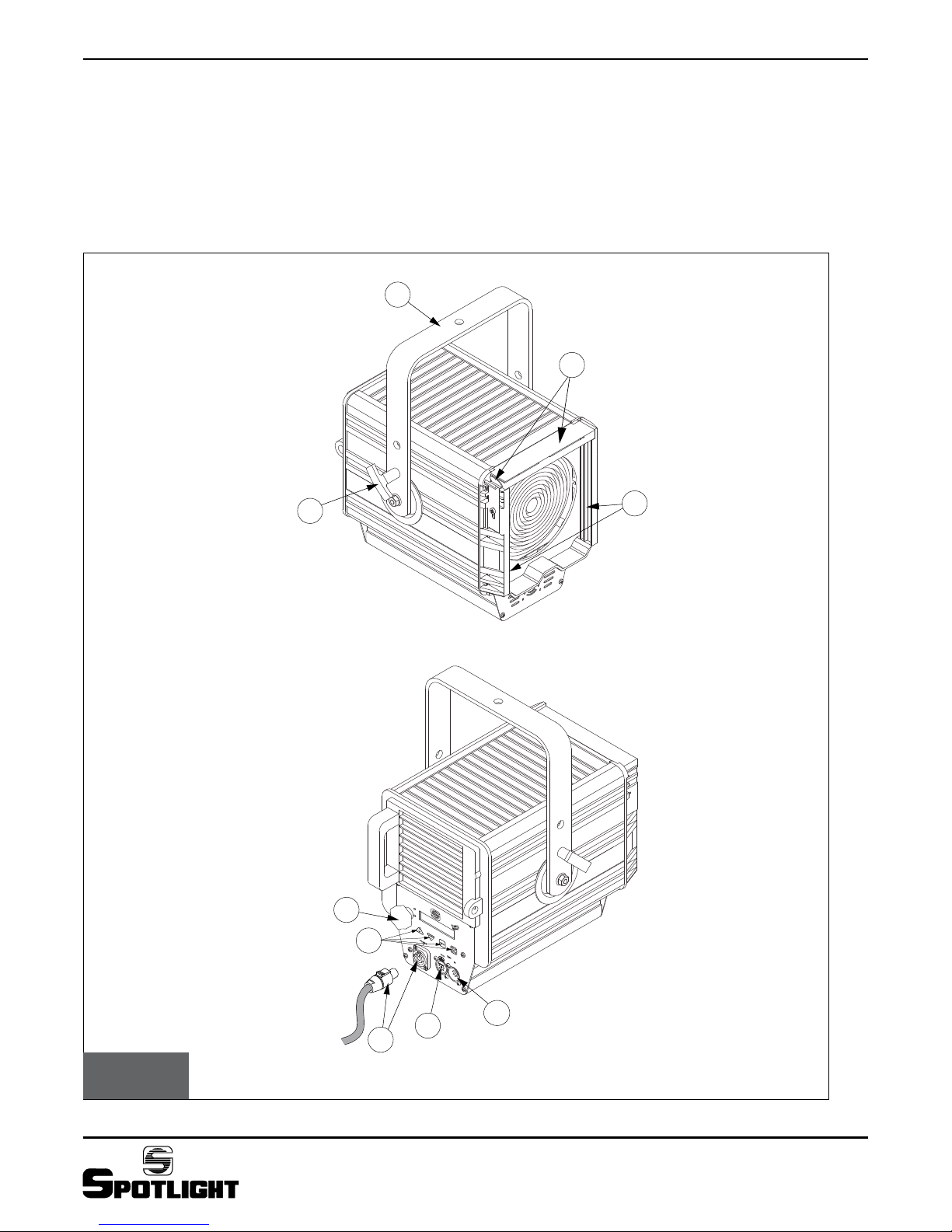

Fig. 1
ATTENZIONE: Prima di usare questi apparecchi,
leggere attentamente le istruzioni che seguono.
Spotlight srl non potrà essere ritenuta responsabile di
danni derivanti dalla non osservanza di dette istruzioni.
ITALIANO: Pag. 3 ENGLISH: Pag. 6
SAFETY WARNING: Before using this product,
read the present instructions carefully.
Spotlight srl will not be responsible for damage
resulting from instructions not being followed.

FresneLED 200 DMX - PCLED 200 DMX
392
280 334
3
8
Fig. 2
Kg. 6,3
Fig. 3
Pulsanti display - Display buttons
Dimensioni (mm) e peso - Dimensions (mm) and weight
392
280 415
FresneLED 200 DMX PCLED 200 DMX
Kg. 9

FresneLED 200 DMX - PCLED 200 DMX
CONNESSIONI ELETTRICHE
Il vostro faro è stato progettato per una tensione di
alimentazione da 100 a 240V, 50/60 Hz.
Prima e durante l’installazione osservare le seguenti
norme:
• Vericare sempre l’efcienza del collegamento a terra
della linea in uso.
• Vericare che la tensione di alimentazione corrisponda a
quella dell’apparecchio
• L’apparecchio è previsto per uso all’interno: pertanto
deve essere protetto dall’umidità e dalla pioggia se
usato in condizioni diverse (IP 20).
PUNTAMENTO
Tramite la maniglia laterale ②si può allentare il
bloccaggio del faro in una certa posizione e modicare
la sua inclinazione. Lo stesso si può fare riguardo alla
rotazione sull’asse verticale, facendolo ruotare sul perno
di aggancio.
Per la regolazione dello zoom ruotare in senso orario o
antiorario il pomello ⑤, rispettivamente per stringere o
allargare il fascio luminoso.
MANUTENZIONE
Non aprire l’apparecchio. La manutenzione deve essere
eseguita esclusivamente dal costruttore o dal suo
servizio di assistenza.
Sottoporre il faro a revisione almeno una volta all’anno
per controllare l’integrità delle parti elettriche e
meccaniche e l’aggiornamento del software.
RICICLAGGIO
Il prodotto deve essere riciclato o smaltito
secondo la direttiva 2002/96/CE
DESCRIZIONE DEL PROIETTORE
Riferendosi ai disegni di pag. 2:
① Staffa di sospensione
② Maniglia per regolazione inclinazione del faro
③ Guide porta accessori
④ Tettuccio accessori con molla di bloccaggio
⑤Pomolo per regolazione dello zoom
⑥ Connettore DMX IN
⑦ Connettore DMX THRU
⑧Pulsanti display
⑨ Alimentazione IN (connettore Powercon)
INDICAZIONI GENERALI
Il proiettore in Vs possesso risponde alle Direttive
Europee 2006/95/CE e 2004/108/CE.
La targhetta che è sistemata sul anco del proiettore,
contiene le seguenti informazioni:
• Modello
• Tensione di alimentazione in V
• Potenza in W
• Indice di protezione IP
• Massima temperatura ambiente ammissibile in °C
INSTALLAZIONE
• Il proiettore è progettato esclusivamente per impiego
professionale.
• Non puntare il faro direttamente negli occhi
• Si prega di prestare la dovuta attenzione alle note
riportate sull’etichetta dell’apparecchio.
• Ricordarsi di collegare la fune di sicurezza se previsto
dalle norme di sicurezza locali.
• ll proiettore può essere usato sia sospeso sia montato
su cavalletto.
ATTENZIONE: L'APPARECCHIO DEVE
ESSERE COLLEGATO A TERRA
ATTENZIONE: L'APPARECCHIO NON DEVE
ESSERE COLLEGATO A UN DIMMER
4

FresneLED 200 DMX - PCLED 200 DMX
• CURVE:
E’ possibile scegliere tra 3 curve che correlano la
variazione del segnale di controllo e la luminosità del
faro:
1) Incandescente: estremamente morbida con variazioni
di intensità luminosa minime tra uno step e il
successivo. Paragonabile alla classica risposta di
lampade alogene sotto dimmer.
2) Standard: regolazione morbida ma più rapida rispetto
alla precedente.
3) Rapida: regolazione pressochè lineare.
• FREQ PWM:
E’ possibile modicare la frequenza del PWM da 244 a
1200Hz per evitare interferenze nelle videocamere.
• FAN SPEED:
E’ possibile modicare la velocità/rumorosità da 1 a 5.
1) SLOW
5) FAST
L’apparecchio è dotato di un controllo automatico
di temperatura per cui anche in caso di temperatura
ambiente elevata e “fan” su “slow” regola
automaticamente la corrente del LED per mantenerlo nei
limiti di sicurezza.
• BACK LIGHT:
Attiva o disattiva la retroilluminazione del display:
- ON il display rimane sempre illuminato
- OFF il display si spegne dopo circa 30 sec.
IMPOSTAZIONE MODALITA' DI FUNZIONAMENTO
Il faro è predisposto per poter essere utilizzato in
diverse modalità di funzionamento:
• LOCAL
• DMX
A display spento, premere un tasto qualsiasi per
attivarne la visualizzazione.
L’impostazione della modalità viene effettuata agendo
sui pulsanti del display (Fig. 2) nel modo seguente:
1 - Premere il pulsante ENTER/MODE
2 - Premere il pulsante UP (+) oppure DOWN (-) per
selezionare la modalità desiderata.
3 - Premere il pulsante ENTER/MODE per confermare
1) Modalità LOCAL
Questa è la congurazione di fabbrica del prodotto.
In questa modalità è possibile regolare l’intensità
luminosa dell’apparecchio da 0 a 255 agendo sui
pulsanti UP (+) e DOWN (-) ⑧.
2) Modalità DMX
Per il controllo in questa modalità è necessario il
collegamento tramite cavo DMX da un dispositivo
di controllo (es. console) al connettore del faro
DMX IN.
E’ possibile assegnare un qualsiasi indirizzo DMX
compreso fra 001 e 512, agendo sui pulsanti UP (+)
e DOWN (-) e confermando inne la scelta con il
pulsante ENTER/MODE.
Più fari possono essere connessi in cascata,
collegando l’uscita DMX THRU di un faro
all’ingresso DMX IN del faro successivo.
MENU IMPOSTAZIONI (vedi Fig. 2)
Premere il pulsante MENU per accedere alle
impostazioni del faro. Le opzioni modicabili sono:
• CURVE
• FREQ PWM
• FAN SPEED
• BACK LIGHT
Con i tasti UP (+) oppure DOWN (-) è possibile
modicare i valori dei settaggi. Premere ENTER/MODE
per confermare e passare all’opzione successiva.
5

FresneLED 200 DMX - PCLED 200 DMX
6
DESCRIPTION OF THE LUMINAIRE
Referring to gures on pages 2-3:
①Suspension yoke
②Handle for tilt regulation
③ Accessory guides
④ Accessory locking spring
⑤Zoom adjustment knob
⑥ DMX IN connector
⑦ DMX THRU connector
⑧ Display buttons
⑨ Power IN (Powercon connector)
INTRODUCTION
The luminaire you have bought conforms to 2006/95/CE
and 2004/108/CE European Directives.
The label on the side of the luminaire lists the following
information:
• Model
• Mains supply voltage (V)
• Lamp wattage (W)
• Protection index (IP)
• maximum allowed ambient temperature in °C
INSTALLATION
• The luminaire has been designed for professional use
only
• Do not direct the light beam straight into somebody’s
eyes
• Read carefully the information label on the side of the
luminaire
• Remember to connect the safety cable, if required by
local health and safety regulations
• The luminaire can be either suspended or mounted on
a stand.
For gobo use: slide forward the slot cover ⑥, insert the
gobo holder and slide backward the cover to lock the
gobo holder in position and avoid light spill.
Foreseen gobo type: “B” size
ELECTRICAL CONNECTIONS
The luminaire has been designed to operate with a 100V
to 240V supply, 50-60Hz.
Before and during the installation, make sure you follow
the guidelines below:
• Always check the earth continuity connection for the
line being used.
• Ensure the required voltage of the unit is the same as
the supplied one.
• The unit is designed for indoor use: if it is to be used
outdoor, ensure it is protected from dampness and
rain. (IP 20)
FOCUSING
Using the handle on the side ②it is possible to loosen
the luminaire when it is locked in a certain position and
thus change its inclination. You can rotate the luminaire
on the vertical axis by rotating it on its hook clamp.
The zoom is adjusted with lever handles ⑦ by widening
or narrowing the light beam and focusing.
Through the four framing shutters ③it is possible to
prole the light beam to obtain special shapes.
MAINTENANCE
Do not open the xture. Maintenance should be performed
only by the manufacturer or by its service agent.
The luminaire must be serviced at least once a year, to
check the integrity of its electrical and mechanical parts
and to keep software updated.
RECYCLING
The product must be recycled or disposed of,
according to Directive 2002/96/CE.
WARNING: THIS UNIT CANNOT BE
CONNECTED TO A DIMMER
WARNING: THE LUMINAIRE MUST
ALWAYS BE EARTHED

FresneLED 200 DMX - PCLED 200 DMX
7
• CURVE:
Choice among 3 curves that correlate the control
signal variation and the luminaire brightness:
1) Incandescent: extremely smooth with minimal light
intensity variations between consecutive steps.
Comparable to halogen lamps under dimmer.
2) Standard: smooth adjustment but faster than the
previous one.
3) Fast: almost linear adjustment.
• FREQ PWM:
It is possible to change the PWM frequency from 244
to 1200Hz to avoid interferences in the video cameras.
• FAN SPEED:
It is possible to adjust the speed/noise from 1 to 5.
1) SLOW
5) FAST
The unit is equipped with a temperature automatic
control system, so also in case of high ambience
temperature and “fan” on “slow” it automatically
adjusts the LED power to keep it in the safety limits.
• BACK LIGHT:
It activates or deactivates the display backlight:
- ON the display is always illuminated
- OFF the display switches off after about 30 sec.
FUNCTIONING MODE SET-UP
The luminaire is foreseen to be used in several
functioning modes:
• LOCAL
• DMX
When the display is off, push any button to activate
the visualisation.
The mode set-up is done by touching the buttons of
the display (Fig. 2) in the following way:
1 – Push the button ENTER/MODE
2 – Push the button UP (+) or DOWN (-) to select the
desired mode.
3 – Push the button ENTER/MODE to conrm
1) LOCAL Mode
This is the factory conguration. In this mode it is
possible to adjust the luminaire light intensity from 0
to 255 using the buttons UP (+) and DOWN (-) ⑧⑧.
2) DMX Mode
To control this mode it is necessary the connection
through DMX cable from a control device (ex. console)
to the luminaire DMX IN connector.
It is possible to assign any DMX address from 001 and
512, by using the buttons UP (+) and DOWN (-) and
then conrming the choice with the button ENTER/
MODE.
More luminaires can be chain connected, connecting
the DMX THRU of a luminaire to the DMX IN of the
following xture.
SET-UP MENU (see Fig. 2)
Push the MENU button to access the luminaire set-up.
The editable options are:
• CURVE
• FREQ PWM
• FAN SPEED
• BACK LIGHT
With the buttons UP (+) or DOWN (-) it is possible
to change the set-up values. Press ENTER/MODE to
conrm and pass to the following option.

Spotlight s.r.l.
Via Sardegna 3
20098 S. Giuliano Milanese
Milano - Italy
Tel. [phone]
Fax [phone]
E-mai: [email protected]
www.spotlight.it
certified quality management system ISO 9001 : 2008
FresneLED 200 DMX - PCLED 200 DMX
