Spotlight Fresnel LED Hyperion 300 6C User manual

Manuale utente - User manual
cod. FN HY LED 300 6C
Fresnel LED
Hyperion 300 6C

Fresnel LED Hyperion 300 6C
2
6
7
9
10
5
12
11
13
2
1
4
3
8
Fig. 1
Fig. 2
ATTENZIONE: Prima di usare questi apparecchi,
leggere attentamente le istruzioni che seguono.
Spotlight srl non potrà essere ritenuta responsabile di
danni derivanti dalla non osservanza di dette istruzioni.
SAFETY WARNING: Before using this product,
read the present instructions carefully.
Spotlight srl will not be responsible for damage
resulting from instructions not being followed.
Display con pulsanti Menu - Display with Menu buttons

Fresnel LED Hyperion 300 6C
425
295 480
3
Kg. 8,6
Dimensioni (mm) e peso - Dimensions (mm) and weight
CONSOLE
100-240V
DMX THRU
DMX IN
OUT
IN
OUT
IN
OUT
IN
DMX IN
DMX THRU DMX IN
DMX THRU
Fig. 3

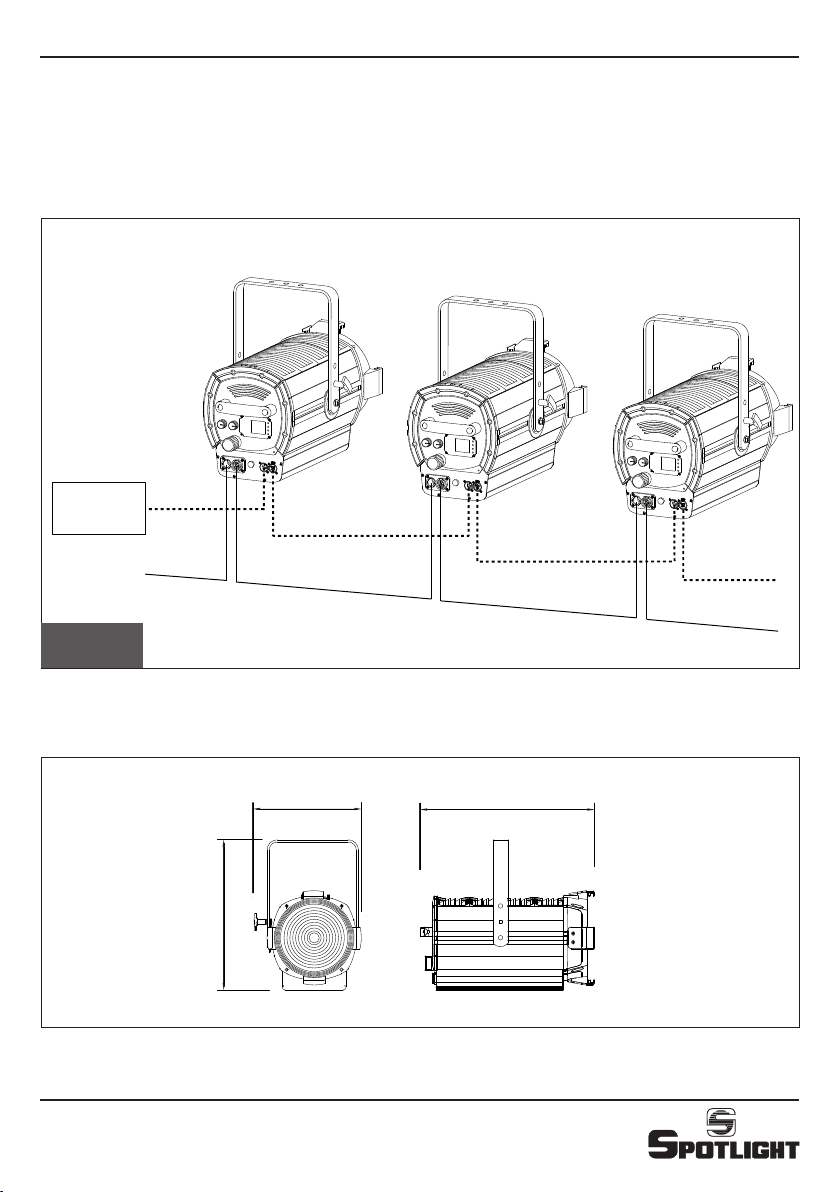

Connessioni elettriche e DMX - Electrical and DMX connections

Fresnel LED Hyperion 300 6C
CONNESSIONI ELETTRICHE
Il vostro faro è stato progettato per una tensione di
alimentazione da 100 a 240V, 50/60 Hz.
Prima e durante l’installazione osservare le seguenti
norme:
• Verificare sempre l’efficienza del collegamento a terra
della linea in uso.
• Verificare che la tensione di alimentazione corrisponda a
quella dell’apparecchio
• L’apparecchio è previsto per uso all’interno: pertanto
deve essere protetto dall’umidità e dalla pioggia se
usato in condizioni diverse (IP 20).
PUNTAMENTO
Tramite la maniglia laterale ②si può allentare il
bloccaggio del faro in una certa posizione e modificare
la sua inclinazione. Lo stesso si può fare riguardo alla
rotazione sull’asse verticale, facendolo ruotare sul perno
di aggancio.
Per la regolazione dello zoom ruotare in senso orario o
antiorario il pomello ⑪, rispettivamente per stringere o
allargare il fascio luminoso.
MANUTENZIONE
Non aprire l’apparecchio. La manutenzione deve essere
eseguita esclusivamente dal costruttore o dal suo
servizio di assistenza.
Sottoporre il faro a revisione almeno una volta all’anno
per controllare l’integrità delle parti elettriche e
meccaniche e l’aggiornamento del software.
RICICLAGGIO
Il prodotto deve essere riciclato o smaltito
secondo la direttiva 2002/96/CE

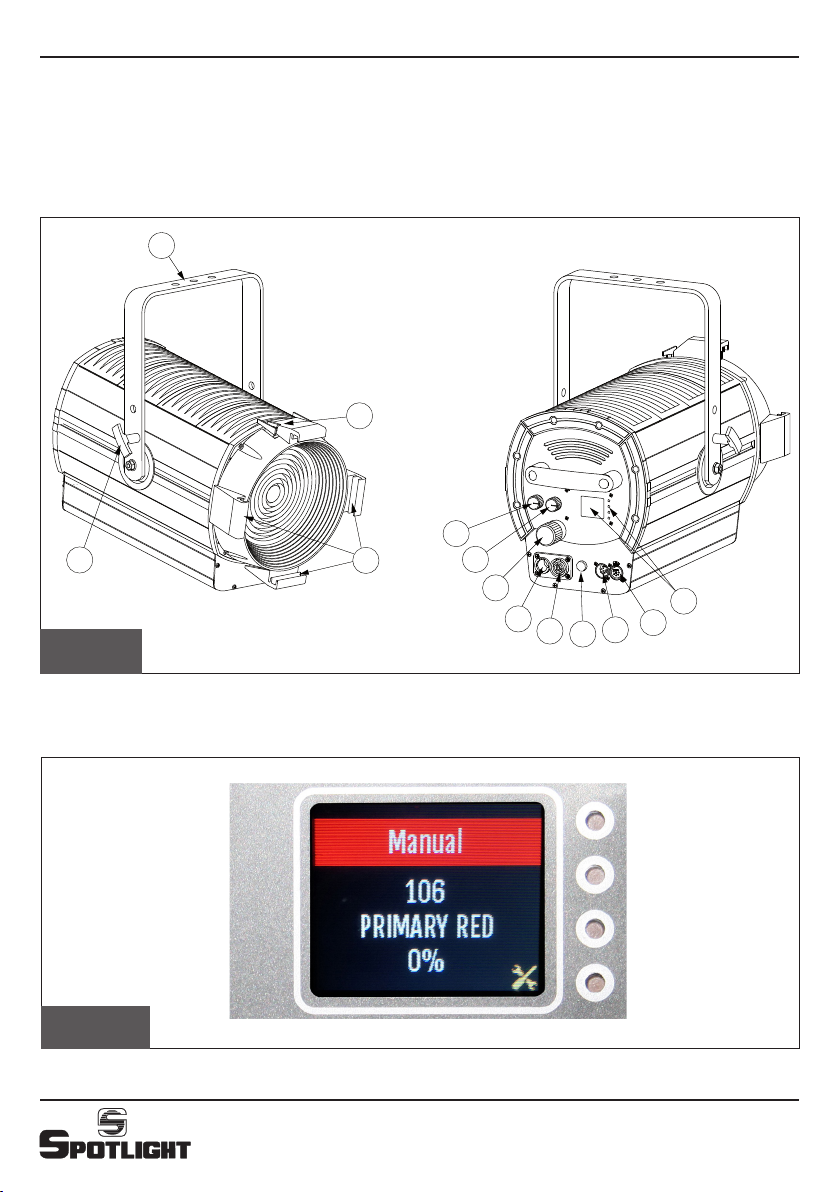

DESCRIZIONE DEL PROIETTORE
Riferendosi ai disegni di pag. 2:
① Staffa di sospensione
②Maniglia per regolazione inclinazione del faro
③Guide porta accessori
④Guida di bloccaggio e rilascio accessori
⑤Display e pulsanti menu
⑥Connettore DMX THRU
⑦Connettore DMX IN
⑧Fusibile
⑨ Alimentazione OUT (connettore Powercon)
⑩ Alimentazione IN (connettore Powercon)
⑪ Pomolo per regolazione dello zoom
⑫ Manopola di regolazione CCT / Ruota Colori
(in modalità Potenziometro Locale)
⑬ Manopola di regolazione intensità luminosa
(in modalità Potenziometro Locale)
INDICAZIONI GENERALI
Il proiettore in Vs possesso risponde alle Direttive
Europee 2006/95/CE, 2004/108/CE e 2011/65/UE.
La targhetta che è sistemata sul fianco del proiettore,
contiene le seguenti informazioni:
• Modello
• Tensione di alimentazione in V
• Potenza in W
• Indice di protezione IP
• Massima temperatura ambiente ammissibile in °C
INSTALLAZIONE
• Il proiettore è progettato esclusivamente per impiego
professionale.
• Non puntare il faro direttamente negli occhi
• Si prega di prestare la dovuta attenzione alle note
riportate sull’etichetta dell’apparecchio.
• Ricordarsi di collegare la fune di sicurezza se previsto
dalle norme di sicurezza locali.
• ll proiettore può essere usato sia sospeso sia montato
su cavalletto.
ATTENZIONE: L'APPARECCHIO DEVE
ESSERE COLLEGATO A TERRA
ATTENZIONE: L'APPARECCHIO NON DEVE
ESSERE COLLEGATO A UN DIMMER
4

Fresnel LED Hyperion 300 6C
5
MODALITA' DI FUNZIONAMENTO
Il faro è predisposto per poter essere utilizzato in diverse
modalità di funzionamento:
• POTENZIOMETRO LOCALE
• DMX
• RDM
• STAND ALONE
CONTROLLO DELLA LUMINOSITA' IN FUNZIONE
DELLA TEMPERATURA
L’apparecchio è dotato di un controllo della temperatura
del LED e della scheda driver, che per evitare un
deterioramento anticipato in caso di sovratemperatura
regola l’intensità luminosa.
PRIORITA' INGRESSI: LTP
L’ultimo ingresso (DMX o Potenziometro) che viene
modificato ha la priorità sugli altri.
Sul display, nella schermata principale, se l’ultimo segnale
ricevuto proviene dal potenziometro viene indicato
MANUAL, mentre se l’ultimo segnale ricevuto è DMX viene
riportata la modalità DMX corrente.
ASSENZA DI SEGNALE DMX
In assenza di segnale DMX viene mantenuto l’ultimo
valore ricevuto, durante il funzionamento normale.
In assenza di segnale DMX allo startup, invece, ha la
priorità il valore impostato dal potenziometro.

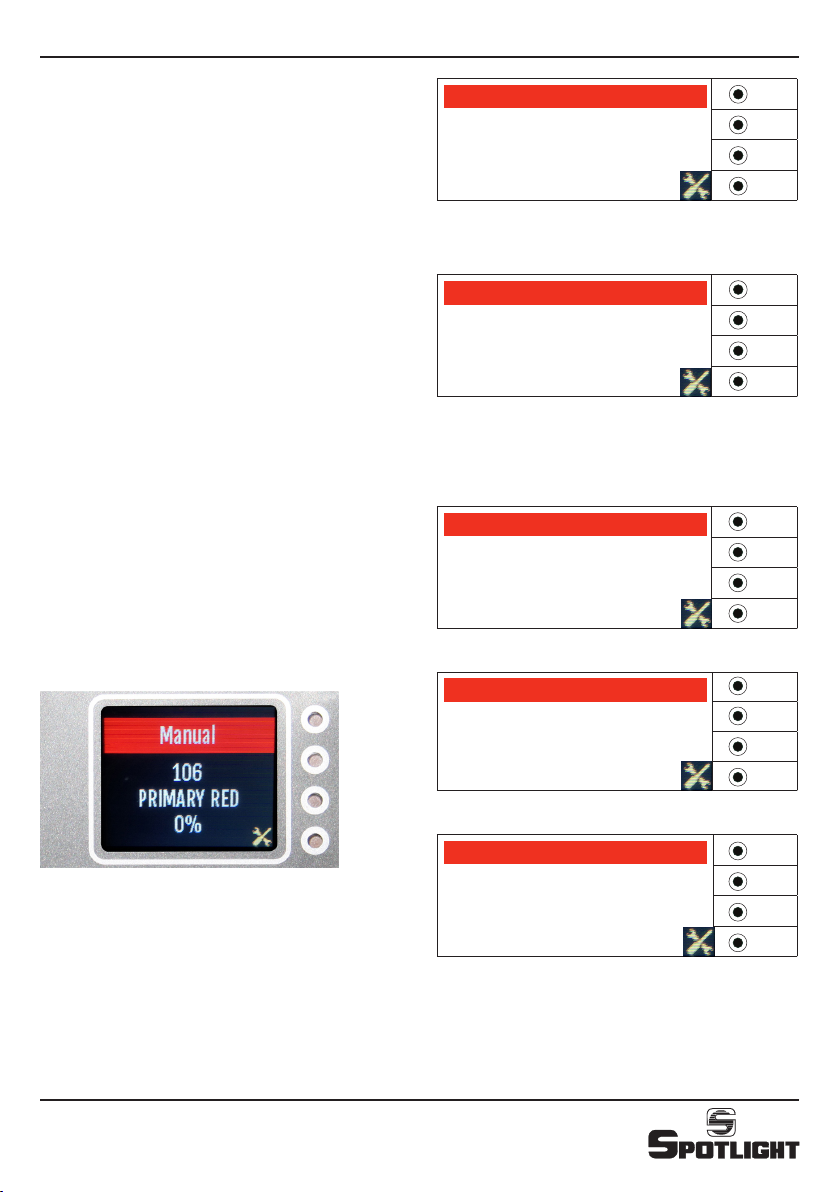

INTERFACCIA DISPLAY
MENU
All’accensione viene visualizzata la versione software
installata, a cui fa seguito la visualizzazione delle
impostazioni di default, ovvero la Modalità di
Funzionamento attualmente impostata.
Se il faro è comandato dal dmx, il display dopo 3 secondi
mostra una videata con modo e indirizzo dmx.
Altrimenti mostra lo stato dei potenziometri:
Nel caso in cui il faro sia stato impostato in una delle
modalità standalone (si veda apposito paragrafo), la
videata diventa una delle seguenti:
SETUP
RGBACL 8bit - 9CH
001
SETUP
MANUAL
GREEN
18%
SETUP
STANDALONE
MANUAL
SETUP
STANDALONE
AUTOSCENE
1/5
SETUP
MASTER
MANUAL
DMX LINE BUSY *

Fresnel LED Hyperion 300 6C
*la scritta DMX LINE BUSY è presente solo in caso di linea
dmx occupata e conseguente impossibilità di produrre
segnale DMX sulla linea.

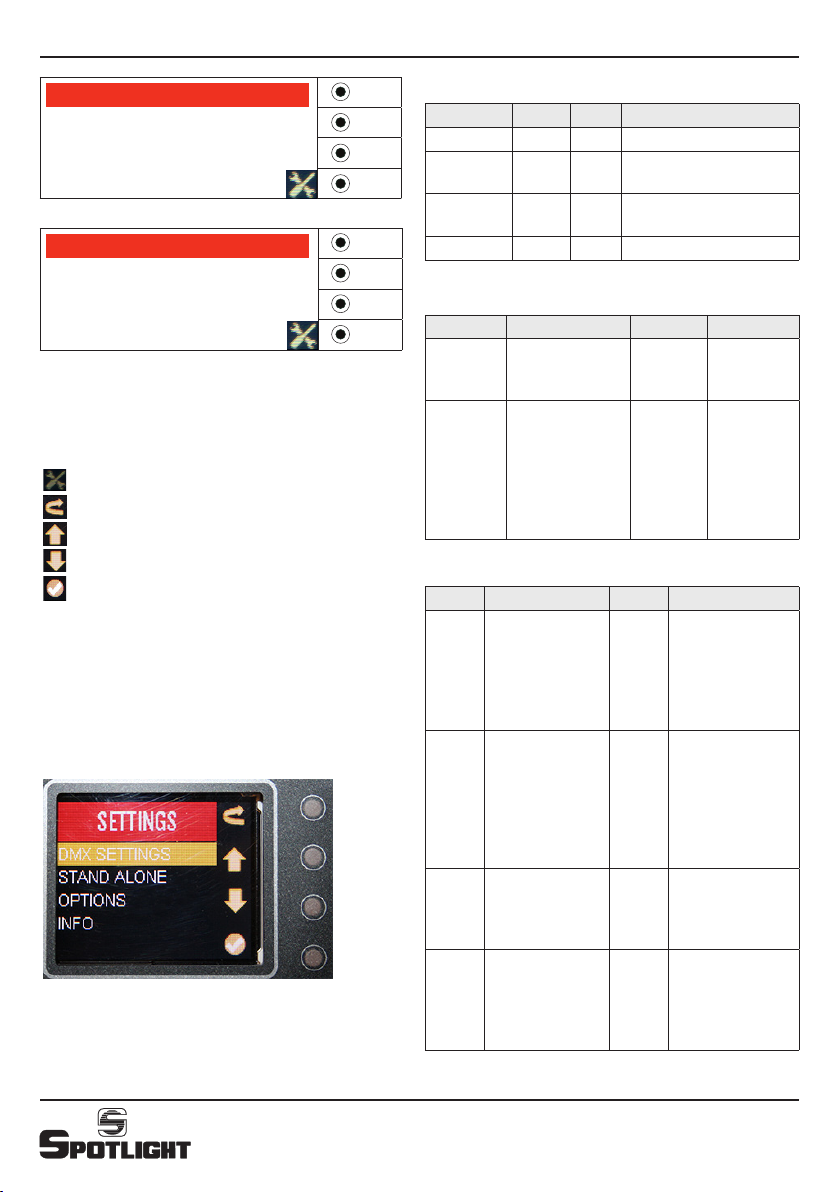

LEGENDA
SETUP
BACK
PREV
NEXT
ENTER
Premendo il tasto setup si accede alle impostazioni e si
naviga attraverso i sottomenu agendo sui pulsanti NEXT
e PREV che in presenza di voci di tipo valore avranno la
funzione di modifica in aumento (+) o diminuzione (-)
dei valori stessi; le modifiche potranno essere confermate
con il pulsante ENTER o annullate con il pulsante BACK.
6
Struttura del menu - MENU GENERALE
Voce Valori Def Descrizione
DMX SETTINGS Sottomenu impostazioni dmx
STAND ALONE Sottomenu impostazioni
standalone
OPTIONS Sottomenu configurazioni
opzionali
INFO Sottomenu informazioni
MENU DMX SETTING
Voce Valori Def Descrizione
DMX
ADDRESS
1 .. xxx
il massimo dipende
dalla personality
1 Indirizzo dmx
DMX
PERSONALITY
EASY - 3CH
HSI - 7CH
RGBACL 8bit - 9CH
FULL 16bit - 20CH
THEATER 16bit - 8CH
RGB 8bit - 6CH
CMY 8bit - 6CH
EASY 3CH Modo dmx
MENU STAND ALONE
Voce Valori Def Descrizione
STDALONE
MODE
DISABLED
STANDALONE MANUAL
STANDALONE AUTO SC.
MASTER MANUAL
MASTER AUTO SCENE
SLAVE
DISABLED
Modo di
funzionamento dello
standalone. Si veda
apposito paragrafo
MANUAL
MODE
Impostazione dei
valori per la modalità
manuale. Si entra
nella schermata di
impostazione della
scena, descritta in
apposito paragrafo
AUTO
SCENE
MODE
Impostazione dei valori
per la modalità auto. Si
entra nel menu “AUTO
SCENE”
CUSTOM
PRESETS
Impostazione dei
valori per i 10 custom
presets. Si entra
nel menu “CUSTOM
PRESETS”
SETUP
SLAVE
SETUP
MASTER
AUTO SCENE
1/5
DMX LINE BUSY *

Fresnel LED Hyperion 300 6C
7
(*)
LED Boost
La funzione Boost permette di avere circa un 20% in più
di flusso luminoso, ma è compatibile esclusivamente con
un’impostazione della funzione FAN MODE in modalità
AUTO.
(**)
Fan Mode
Vi sono tre modalità di controllo ventole. L’utente può
scegliere la modalità tramite il MENU OPTIONS.
1) modalità AUTO: le ventole sono regolate
automaticamente in base alla temperatura del LED.
2) modalità STANDARD: le ventole sono mantenute
sempre al valore predefinito.
3) modalità SILENT: le ventole sono mantenute sempre al
valore minimo.
(***)
LED Calibration
Entrando in questo menu il faro si accende con i valori di
calibrazione impostati.
Voce Valori Def Descrizione
RED CALIB. 0..255 255 Calibrazione
GREEN CALIB. 0..255 255 Calibrazione
BLUE CALIB. 0..255 255 Calibrazione
AMBER CALIB. 0..255 255 Calibrazione
CYAN CALIB. 0..255 255 Calibrazione
LIME CALIB. 0..255 255 Calibrazione
MENU INFO
Voce Valori Descrizione
LED TEMPERAT. 25°C Temperatura sul LED
RED LED TIME Xx Hr – xx min Ore di vita LED Red
GREEN LED TIME Xx Hr – xx min Ore di vita LED Green
BLUE LED TIME Xx Hr – xx min Ore di vita LED Blue
AMBER LED TIME Xx Hr – xx min Ore di vita LED Amber
CYAN LED TIME Xx Hr – xx min Ore di vita LED Cyan
LIME LED TIME Xx Hr – xx min Ore di vita LED Lime
UNIT TIME 00 Hr – 00 min Tempo funzionamento
unità
SOFTWARE VERSION V. ....
Data di rilascio
Visualizza versione
software
MENU OPTIONS
Voce Valori Def Descrizione
LED DELAY OFF / 30, 60...600
ms 120 ms
Tempo di ritardo
del LED. Questo
parametro è ignorato
se si seleziona una
personality che
contiene il canale
“Delay”.
DIMMING
CURVE
LINEAR
QUADRATIC QUADRATIC Correzione Gamma
OUT
FREQUENCY
500,
800,1000,1500...
10000,11000,
12000...20000 Hz
1000 Hz Frequenza PWM LED
LED BOOST
(*)
OFF
ON OFF
Imposta il valore
massimo di corrente
(ON) o nominale
(OFF). I valori assoluti
sono impostabili nel
menu Factory.
Alla conferma il faro
si spegne per 0.2
secondi.
FAN MODE
(**)
AUTO
STANDARD
SILENT
AUTO
Seleziona la modalità
di funzionamento
della ventola. Per
alcuni modi dmx
questo valore è
ignorato. Si veda
apposito paragrafo
DISPLAY
ROTAT.
STANDARD
ROTATED STANDARD
Rotazione di 180° del
display. Standard =
tasti a destra del
display.
DISPLAY
STANDBY
OFF
ON OFF
Selezionando ON
il display si spegne
automaticamente
dopo 60 secondi di
inutilizzo
LED CALIB.
(***)
Impostazione
calibrazione LED: si
accede al menu LED
CALIB.
DEFAULT
SET
Imposta il default
per tutti i parametri
utente
FACTORY
SETTING Riservato al Costruttore Impostazioni di
fabbrica

Fresnel LED Hyperion 300 6C
8
COLOUR PRESET
Filter Number Colour Name
4 medium bastard amber
19 fire
26 bright red
58 lavender
68 sky blue
71 tokyo blue
101 yello
102 light amber
103 straw
106 primary red
111 dark pink
115 peacock blue
116 medium blue-green
117 steel blue
119 dark blue
124 dark green
126 mauve
128 bright pink
131 marine blue
132 medium blue
134 golden amber
136 pale lavender
138 pale green
147 apricot
154 pale rose
158 deep orange
165 daylight blue
169 lilac tint
180 dark lavender
201 full c.t. blue
202 half c.t. blue
203 quarter c.t. blue
204 full c.t. orange
205 half c.t. orange
206 quarter c.t. orange
247 filter minus green
248 half minus green
778 millenium gold
793 vanity fair
MODALITA' POTENZIOMETRO LOCALE
In questa modalità è possibile regolare l’intensità
luminosa agendo sul potenziometro ⑬“DIMMER” e
scegliere tramite il potenziometro ⑫“CCT / COLOUR
WHEEL” la temperatura di colore o i colori preimpostati
o custom secondo le seguenti tabelle:
CCT
2700
3000
3200
3500
4000
5600
6500
8000

Fresnel LED Hyperion 300 6C
9
FULL 16bit - 20CH
Ch Nome Valore DMX
1 DIMMER 0..255 Da spento (0) a full (255)
2DIMMER
FINE 0..255 Da spento (0) a full (255)
3 RED 0..255 Da spento (0) a full (255)
4 RED FINE 0..255 Da spento (0) a full (255)
5 GREEN 0..255 Da spento (0) a full (255)
6 GREEN FINE 0..255 Da spento (0) a full (255)
7 BLUE 0..255 Da spento (0) a full (255)
8 BLUE FINE 0..255 Da spento (0) a full (255)
9 AMBER 0..255 Da spento (0) a full (255)
10 AMBER FINE 0..255 Da spento (0) a full (255)
11 CYAN 0..255 Da spento (0) a full (255)
12 CYAN FINE 0..255 Da spento (0) a full (255)
13 LIME 0..255 Da spento (0) a full (255)
14 LIME FINE 0..255 Da spento (0) a full (255)
15 COLOUR
PRESET - vedere apposito paragrafo -
16 CCT - vedere apposito paragrafo -
17 DELAY - vedere apposito paragrafo -
18 FAN
19 ADVANCED
STROBO - vedere apposito paragrafo -
20 SERVICE - vedere apposito paragrafo -
THEATRE 16bit - 8CH
Ch Nome Valore DMX
1 DIMMER 0..255 Da spento (0) a full (255)
2DIMMER
FINE 0..255 Da spento (0) a full (255)
3CCT
ALWAYS ON - vedere apposito paragrafo -
4 GREEN +/- 0..15 No function
16..111
Green -
(da grande diminuzione a piccola
diminuzione)
112..144 No function
145..239
Green +
(da piccolo aumento a grande
aumento)
240..255 No function
5 DELAY - vedere apposito paragrafo -
MODALITA' DMX
Il modo dmx è selezionabile dal menu DMX SETTINGS.
Segue l’elenco dei modi dmx con la descrizione dei
canali.
EASY - 3CH
Ch Nome Valore DMX
1 DIMMER 0..255 Da spento (0) a full (255)
2 PRESET - vedere apposito paragrafo -
3 STROBE
0 Strobo non attivo
1..255 Strobo da lento (3,86 s.) a veloce
(30 ms)
HSI - 7CH
Ch Nome Valore DMX
1 DIMMER 0..255 Da spento (0) a full (255)
2 HUE 0..255
Selezione della tinta.
Sequenza: R, R+L, R+G+L, G+L,
G, G+C, G+B+C, B+C, B, B+A,
R+B+A, R+A, R.
3 HUE FINE 0..255 Selezione della tinta - fine
4 SATURATION 0..255
Saturazione colore – dal bianco
impostato nel canale CCT al colore
impostato nei canali HUE
*Se canale CCT disattivo, il bianco
di partenza è FULL WHITE
5 CCT - vedere apposito paragrafo -
6ADVANCED
STROBE - vedere apposito paragrafo -
7 SERVICE - vedere apposito paragrafo -
RGBACL 8bit - 9CH
Ch Nome Valore DMX
1 DIMMER 0..255 Da spento (0) a full (255)
2 RED 0..255 Da spento (0) a full (255)
3 GREEN 0..255 Da spento (0) a full (255)
4 BLUE 0..255 Da spento (0) a full (255)
5 AMBER 0..255 Da spento (0) a full (255)
6 CYAN 0..255 Da spento (0) a full (255)
7 LIME 0..255 Da spento (0) a full (255)
8ADVANCED
STROBE - vedere apposito paragrafo -
9 SERVICE - vedere apposito paragrafo -

Fresnel LED Hyperion 300 6C
10
126..135 240 ms
136..145 270 ms
146..155 300 ms
156..165 330 ms
166..175 360 ms
176..185 390 ms
186..195 420 ms
196.205 450 ms
206..215 480 ms
216..225 510 ms
226..235 540 ms
236..245 570 ms
246.255 600 ms
CANALE PRESET
valido in tutte le modalità DMX in cui è previsto
Ch Nome Valore DMX
xx PRESET 0 NONE
1..3 2700K
4..7 3000K
8..11 3200K
12..15 3500K
16..19 4000K
20..23 5600K
24..27 6500K
28..31 8000K
32..35 FULL WHITE
36..39 RED
40..43 GREEN
44..47 BLUE
48..51 CYAN
52..55 YELLOW
56..59 MAGENTA
60..63 4 - MEDIUM BASTARD AMBER
64..67 19 - FIRE
68..71 26 – BRIGHT RED
74..75 58 - LAVENDER
76..79 68 – SKY BLUE
80..83 71 – TOKYO BLUE
84..87 101 - YELLOW
88..91 102 – LIGHT AMBER
6 FAN 0..255
Ventola da velocità MINIMA a
STANDARD
(valori in Volt impostabili in menu
Factory Setting)
7ADVANCED
STROBO - vedere apposito paragrafo -
8 SERVICE - vedere apposito paragrafo -
RGB 8bit - 6CH
Ch Nome Valore DMX
1 DIMMER 0..255 Da spento (0) a full (255)
2 RED 0..255 Da spento (0) a full (255)
3 GREEN 0..255 Da spento (0) a full (255)
4 BLUE 0..255 Da spento (0) a full (255)
5ADVANCED
STROBE - vedere apposito paragrafo -
6 SERVICE - vedere apposito paragrafo -
CMY 8bit - 6CH
Ch Nome Valore DMX
1 DIMMER 0..255 Da spento (0) a full (255)
5 CYAN 0..255 Da spento (0) a full (255)
6 MAGENTA 0..255 Da spento (0) a full (255)
7 YELLOW 0..255 Da spento (0) a full (255)
8ADVANCED
STROBE - vedere apposito paragrafo -
9 SERVICE - vedere apposito paragrafo -
CANALE DELAY
valido in tutte le modalità DMX in cui è previsto
Ch Nome Valore DMX
xx DELAY 0..45 No function - Il Delay è quello
impostato a display
46..55 0 ms
56..65 30 ms
66..75 60 ms
76..85 90 ms
86..95 120 ms
96..105 150 ms
106..115 180 ms
116..125 210 ms

Fresnel LED Hyperion 300 6C
11
CANALE COLOUR PRESET
valido in tutte le modalità DMX in cui è previsto
Ch Nome Valore DMX
xx COLOUR
PRESET 0..35 NONE
36..39 RED
40..43 GREEN
44..47 BLUE
48..51 CYAN
52..55 YELLOW
56..59 MAGENTA
60..63 4 - MEDIUM BASTARD AMBER
64..67 19 - FIRE
68..71 26 – BRIGHT RED
74..75 58 - LAVENDER
76..79 68 – SKY BLUE
80..83 71 – TOKYO BLUE
84..87 101 - YELLOW
88..91 102 – LIGHT AMBER
92..95 103 - STRAW
96..99 106 – PRIMARY RED
100..103 111 – DARK PINK
104..107 115 – PEACOCK BLUE
108..111 116 – MEDUM BLUE-GREEN
112..115 117 – STEEL BLUE
116..119 119 – DARK BLUE
120..123 119 – DARK BLUE
124..127 126 - MAUVE
128..131 128 – BRIGHT PINK
132..135 131 – MARINE BLUE
136..139 132 – MEDIUM BLUE
140..143 134 – GOLDEN AMBER
144..147 136 – PALE LAVENDER
148..151 138 – PALE GREEN
152..155 147 - APRICOT
156..159 154 – PALE ROSE
160..163 158 – DEEP ORANGE
164..167 165 - DAYLIGHT BLUE
168..171 169 – LILAC TINT
172..175 180 – DARK LAVENDER
176..179 201 – FULL CT BLUE
180..183 202 – HALF CT BLUE
92..95 103 - STRAW
96..99 106 – PRIMARY RED
100..103 111 – DARK PINK
104..107 115 – PEACOCK BLUE
108..111 116 – MEDUM BLUE-GREEN
112..115 117 – STEEL BLUE
116..119 119 – DARK BLUE
120..123 119 – DARK BLUE
124..127 126 - MAUVE
128..131 128 – BRIGHT PINK
132..135 131 – MARINE BLUE
136..139 132 – MEDIUM BLUE
140..143 134 – GOLDEN AMBER
144..147 136 – PALE LAVENDER
148..151 138 – PALE GREEN
152..155 147 - APRICOT
156..159 154 – PALE ROSE
160..163 158 – DEEP ORANGE
164..167 165 - DAYLIGHT BLUE
168..171 169 – LILAC TINT
172..175 180 – DARK LAVENDER
176..179 201 – FULL CT BLUE
180..183 202 – HALF CT BLUE
184..187 203 – QUARTER CT BLUE
188..191 204 – FULL CT ORANGE
192..195 205 – HALT CT ORANGE
196..199 206 – QUARTER CT ORANGE
200.203 247 – FILTER MINUS GREEN
204..207 248 – HALF MINUS GREEN
208..211 778 – MILLENIUM GOLD
212..215 793 – VANITY FAIR
216..219 CUSTOM PRESET 1
220..223 CUSTOM PRESET 2
224..227 CUSTOM PRESET 3
228..231 CUSTOM PRESET 4
232..235 CUSTOM PRESET 5
236..239 CUSTOM PRESET 6
240..243 CUSTOM PRESET 7
244..247 CUSTOM PRESET 8
248..251 CUSTOM PRESET 9
252..255 CUSTOM PRESET 10

Fresnel LED Hyperion 300 6C
12
CANALE CCT
valido in tutte le modalità DMX in cui è previsto
Ch Nome Valore DMX
xx CCT 0..15 NONE
16..45 2700K
46..75 3000K
76..105
3200K
106..135 3500K
136..165
4000K
166..195 5600K
196..225 6500K
226..255 8000K
CANALE CCT ALWAYS ACTIVE
valido in tutte le modalità DMX in cui è previsto
Ch Nome Valore DMX
xx
CCT
ALWAYS
ACTIVE
0..45 2700K
46..75 3000K
76..105 3200K
106..135 3500K
136..165 4000K
166..195 5600K
196..225 6500K
226..255 8000K
FUNZIONE SERVICE
Service 1 - Modalità di salvataggio di un PRESET
1. Impostare il colore desiderato, a seconda della
modalità dmx
2. Selezionare il numero di preset che si intende salvare
tramite il canale SERVICE (nel formato SERVICE 1)
3. Portare il canale ADVANCED STROBO nella fascia
SERVICE 1 - il faro si accende con il colore impostato
dai canali dmx
4. Rimanere in attesa per 5 secondi
5. Tre lampeggi confermano che l’operazione è stata
portata a termine.
Service 2 - Modalità di salvataggio di una
impostazione (ESCLUSO COLOUR CALIBRATION)
1. Selezionare l’impostazione che si desidera effettuare
tramite il canale SERVICE (nel formato SERVICE 2)
184..187 203 – QUARTER CT BLUE
188..191 204 – FULL CT ORANGE
192..195 205 – HALT CT ORANGE
196..199 206 – QUARTER CT ORANGE
200.203 247 – FILTER MINUS GREEN
204..207 248 – HALF MINUS GREEN
208..211 778 – MILLENIUM GOLD
212..215 793 – VANITY FAIR
216..219 CUSTOM PRESET 1
220..223 CUSTOM PRESET 2
224..227 CUSTOM PRESET 3
228..231 CUSTOM PRESET 4
232..235 CUSTOM PRESET 5
236..239 CUSTOM PRESET 6
240..243 CUSTOM PRESET 7
244..247 CUSTOM PRESET 8
248..251 CUSTOM PRESET 9
252..255 CUSTOM PRESET 10
CANALE ADVANCED STROBE
valido in tutte le modalità DMX in cui è previsto
Ch Nome Valore DMX
xx ADVANCED
STROBE 0 STROBO NON ATTIVO
1..150 Strobo da lento (3,86 s.) a veloce
(30 ms)
151..200 OFF
201..210
FARO ON al colore impostato
Abilitazione comando SERVICE 1
(impostazione di un custom preset,
e attendere per 5 sec.)
211..230 OFF
231..240
FULL WHITE
Abilitazione comando SERVICE 2
(impostazione di un parametro del
faro, e attendere per 5 secondi).
*Nelle modalità DMX in cui
la funzione “SERVICE 2”-”LED
CALIBRATION” è prevista, se SERVICE
2 è impostato su “LED CALIBRATION”,
in questo intervallo di valori il faro
è acceso con i valori di calibrazione
impostati nei canali 1..6
241..255 OFF

Fresnel LED Hyperion 300 6C
13
2. Portare il canale ADVANCED STROBO nella fascia
SERVICE 2 - il faro si accende a FULL WHITE
3. Rimanere in attesa per 5 secondi
4. Tre lampeggi confermano che l’operazione è stata
portata a termine.
SERVICE 2 - Modalità di salvataggio della COLOUR
CALIBRATION
1. La colour calibration è disponibile solo per le modalità
dmx RGBACL e FULL
2. Impostare i primi 6 canali DMX ai valori di calibrazione
R, G, B, A, C, L desiderati
3. Selezionare l’intervallo di valori COLOUR CALIBRATION
(192..197) sul canale SERVICE (nel formato SERVICE 2)
4. Portare il canale ADVANCED STROBO nell’intervallo
di valori SERVICE 2 (231..240); il faro si accende con i
valori di calibrazione impostati sui canali 1..6
5. Rimanere in attesa per 5 secondi
6. Tre lampeggi confermano che l’operazione è stata
portata a termine.
Quando il canale dmx SERVICE 2 è nell’intervallo valori
COLOUR CALIBRATION e il canale dmx ADVANCED
STROBO è nell’intervallo valori SERVICE 2 il faro si
accende con i valori di calibrazione impostati nei
canali 1..6: durante questa fase è possibile regolare
tali valori di calibrazione; sarà poi sufficiente portare il
canale dmx ADVANCED STROBO fuori dall’intervallo di
valori SERVICE 2 e quindi riportarlo in tale intervallo,
aspettando 5 secondi per ottenere il salvataggio dei valori
di calibrazione. L’operazione verrà confermata con tre
lampeggi del faro.
CANALE SERVICE
SERVICE 1 - valido se canale dmx ADVANCED STROBE
in fascia SERVICE 1
Ch Nome Valore DMX
xx SERVICE 0..5 INACTIVE
6..30 SAVE CUSTOM PRESET 1
31..55 SAVE CUSTOM PRESET 2
56..80 SAVE CUSTOM PRESET 3
81..105 SAVE CUSTOM PRESET 4
106..130 SAVE CUSTOM PRESET 5
131..155 SAVE CUSTOM PRESET 6
156..180 SAVE CUSTOM PRESET 7
181..205 SAVE CUSTOM PRESET 8
206..230 SAVE CUSTOM PRESET 9
231..255 SAVE CUSTOM PRESET 10
CANALE SERVICE
SERVICE 2 - valido se canale dmx ADVANCED STROBE
in fascia SERVICE 2
Ch Nome Valore DMX
xx SERVICE 0..5 INACTIVE
6..11 LED DELAY OFF
12..17 LED DELAY 30ms
18..23 LED DELAY 60ms
24..29 LED DELAY 120ms
30..35 LED DELAY 180ms
36..41 LED DELAY 240ms
42..47 LED DELAY 300ms
48..53 LED DELAY 360ms
54..59 LED DELAY 420ms
60..65 LED DELAY 480ms
66..71 LED DELAY 600ms
72..77 CURVE LINEAR
78..83 CURVE QUADRATIC
84..89 FREQUENCY 500Hz
90..95 FREQUENCY 800Hz
96..101 FREQUENCY 1000Hz
102..107 FREQUENCY 1500Hz
108..113 FREQUENCY 3000Hz
114..119 FREQUENCY 5000Hz
120..125 FREQUENCY 10000Hz
126..131 FREQUENCY 15000Hz
132..137 FREQUENCY 20000Hz
138..143 LED BOOST ON
144.149 LED BOOST OFF
150..155 FAN MODE AUTO
156..161 FAN MODE STANDARD
162..167 FAN MODE SILENT
168..173 DISPLAY STANDARD
174..179 DISPLAY ROTATED
180..185 DISPLAY OFF
186..191 DISPLAY ON
192..197
COLOUR CALIBRATION (impostare i
primi 6 canali ai valori di calibrazione,
mantenendoli per 5 secondi).
*Intervallo valori attivo solo per
modalità dmx RGBACL e FULL
198..203 DEFAULT SET
204..255 FREE - INACTIVE

Fresnel LED Hyperion 300 6C
14
RDM
Il presente dispositivo supporta il protocollo RDM, ultima
versione (ANSI E1.20 - 2010). Vengono supportati i
seguenti parametri:
Denominazione Plasa/ESTA Numero Canali
DEVICE_INFO Lettura dei seguenti parametri:
- Versione protocollo RDM
- Device Model ID
- Categoria prodotto
- ID versione sw
- Numero di canali DMX
- Indice modalità DMX
- Indirizzo DMX
- Numero di sub-devices
- Numero di sensori
IDENTIFY_DEVICE Accensione dei LED per consentire di
individuare visivamente il dispositivo
DMX_START_ADDRESS Impostazione/lettura Indirizzo DMX
SOFTWARE_VERSION_LABEL Descrizione testuale versione sw
SUPPORTED_PARAMETERS Elenco dei parametri supportati
DMX_PERSONALITY Impostazione modalità DMX
DMX_PERSONALITY_
DESCRIPTION
Ottenimento descrizione testuale
modalità DMX
DEVICE_MODEL_DESCRIPTION Descrizione testuale del device model
MANUFACTURER_LABEL Descrizione testuale manufacturer
SENSOR_DEFINITION,
SENSOR_VALUE
Visualizzazione dei valori letti dal
sensore di temperatura, espresso in
decimi di grado Celsius
MODALITA' STAND ALONE / MASTER / SLAVE
Il faro è predisposto per funzionare anche senza controllo
da DMX o da potenziometri. E’ possibile selezionare in
quale modalità lavorare utilizzando la voce di menu
“STANDALONE” -> “STDALONE MODE”
Le modalità previste sono:
- DISABLED: il faro viene comandato da dmx in ingresso
standard e dai potenziometri
- STANDALONE MANUAL: il faro ignora il segnale dmx
e i potenziometri ed il colore è impostabile da menu
“STANDALONE” -> “MANUAL MODE”.
- STANDALONE AUTO SCENE: il faro ignora segnale
dmx e potenziometri ed esegue la sequenza di
scene memorizzata (max 10), impostabili da menu
“STANDALONE” -> “AUTO SCENE MODE”
- MASTER MANUAL: il faro ignora segnale dmx, il colore
è impostabile da menu “STANDALONE” -> “MANUAL
MODE”, e produce in uscita sulla linea DMX il comando
per attivare quello stesso colore sui fari connessi via
DMX
- MASTER AUTO SCENE: il faro ignora il segnale dmx
e i potenziometri, esegue la sequenza di scene
memorizzata da menu “STANDALONE” -> “AUTO
SCENE MODE” e produce in uscita sulla linea DMX
il comando per eseguire la stessa sequenza sui fari
connessi via DMX
- SLAVE: il faro ignora segnale dmx e potenziometri ed
esegue i comandi ricevuti dal faro MASTER presente
sulla linea DMX.
L’impostazione della modalità viene salvata, visualizzata
nella schermata principale, e alla riaccensione del faro
verrà presentata come modalità attiva.
Se allo startup il faro MASTER (in modalità manual
o auto scene) rileva la presenza di un segnale DMX
in ingresso, riproduce la scena o sequenza impostata
ma non la trasmette ai fari SLAVE, e segnala nella
schermata principale, che la linea DMX è occupata.
Per poter far funzionare il sistema correttamente, è
necessario eliminare la sorgente DMX in ingresso.
Quando è attiva una delle modalità standalone, il faro
ignora il segnale dmx standard e ignora i potenziometri.

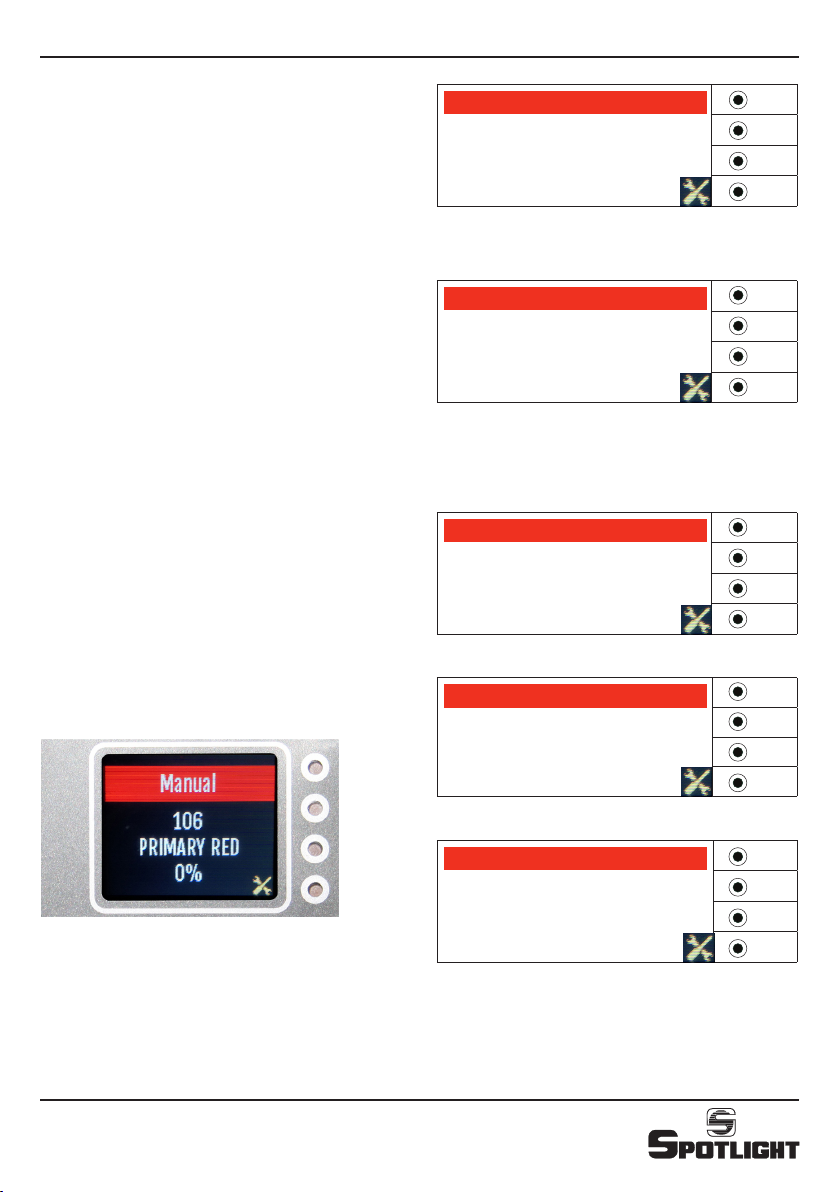

MENU STAND ALONE -> MANUAL MODE
- Premere UP o DOWN per selezionare la voce da
modificare (apparirà evidenziata).
- Premere ENTER per procedere con la modifica: il
valore accanto alla voce si illumina. Utilizzare il
potenziometro del dimmer per modificare il valore.
- Premere ENTER per confermare la modifica, ESC per
abbandonare.
- Una volta modificate tutte le voci desiderate:
- posizionarsi su CONFIRM e premere ENTER per
confermare, o posizionarsi su ABORT e premere
ENTER per rinunciare alle modifiche eseguite.
- Premere ESC su una qualsiasi voce per uscire senza
salvare le modifiche.
MANUAL
RED 000 AMB 000
GRN 000 CYA 000
BLU 000 LIM 000
ABORT CONFIRM

Fresnel LED Hyperion 300 6C
MENU STAND ALONE -> AUTO SCENE -> SCENE X
-> SCENE SET
- Premere UP o DOWN per selezionare la voce da
modificare (apparirà evidenziata).
- Premere ENTER per procedere con la modifica: il
valore accanto alla voce si illumina. Utilizzare il
potenziometro del dimmer per modificare il valore.
- Premere ENTER per confermare la modifica, ESC per
abbandonare.
- Una volta modificate tutte le voci desiderate:
- posizionarsi su CONFIRM e premere ENTER per
confermare, o posizionarsi su ABORT e premere
ENTER per rinunciare alle modifiche eseguite.
- Premere ESC su una qualsiasi voce per uscire senza
salvare le modifiche.
MENU STAND ALONE -> CUSTOM PRESETS
Voce Valore Def Descrizione
CUSTOM PRESET 1
...
CUSTOM PRESET 10
Selezione del custom preset da
modificare. I custom preset sono
modificabili anche tramite Dmx
MENU STAND ALONE -> CUSTOM PRESETS ->
CUSTOM PRESET X
- Premere UP o DOWN per selezionare la voce da
modificare (apparirà evidenziata).
- Premere ENTER per procedere con la modifica: il
valore accanto alla voce si illumina. Utilizzare il
potenziometro del dimmer per modificare il valore.
- Premere ENTER per confermare la modifica, ESC per
abbandonare.
- Una volta modificate tutte le voci desiderate:
- posizionarsi su CONFIRM e premere ENTER per
confermare, o posizionarsi su ABORT e premere
ENTER per rinunciare alle modifiche eseguite.
- Premere ESC su una qualsiasi voce per uscire senza
salvare le modifiche.
15
MENU STAND ALONE -> AUTO SCENE
Voce Valore Def Descrizione
SCENE 1
...
SCENE 10
Creazione e modifica
delle scene.
MANUAL
MODE
IN FIRST POSITION
AFTER SCENE 1
....
AFTER SCENE 8
IN LAST POSITION
IN LAST
POSITION
Selezionando questa
voce è possibile inserire
una nuova scena nella
posizione desiderata
utilizzando i tasti +e -
per il posizionamento.
MENU STAND ALONE -> AUTO SCENE -> SCENE X
Voce Valore Def Descrizione
SCENE SET
Si entra nella schermata di
impostazione della scena,
descritta in apposito paragrafo
PAUSE
TIME
0.1 .. 60.0 s
1.0 s E’ il tempo di permanenza
della scena
FADE
TIME
0.1 .. 60.0 s
1.0 s E’ il tempo di dissolvenza verso
la scena successiva
SCENE
DELETE
Enter to Delete
Esc to Exit
Cancellazione della scena
FROM
DMX
Enter to Copy
from Dmx
Esc to Exit
Copia della scena da segnale
Dmx: premere Enter per vedere
la scena impostata tramite
Dmx, e premere nuovamente
Enter per confermare la copia.
Se Dmx assente, mostra il
messaggio “Dmx Not Present”
SCENE
COPY
Enter to Copy
Esc to Exit
COPIA della scena: la scena
(valori RGBACL + tempi
Pausa e Fade) viene copiata
in memoria per poter essere
successivamente incollata
SCENE
PASTE
Enter to Paste
Esc to Exit
INCOLLA della scena: la scena
precedentemente copiata viene
incollata sulla scena attiva.
SCENE X
RED 000 AMB 000
GRN 000 CYA 000
BLU 000 LIM 000
ABORT CONFIRM
CUSTOM PRESET X
RED 000 AMB 000
GRN 000 CYA 000
BLU 000 LIM 000
ABORT CONFIRM

Fresnel LED Hyperion 300 6C
16
DESCRIPTION OF THE LUMINAIRE
Referring to figures on pages 2-3:
①Suspension yoke
②Handle for tilt regulation
③Accessory guides
④Accessory locking and releasing guide
⑤Display and menu buttons
⑥ DMX THRU connector
⑦DMX IN connector
⑧Fuse
⑨Power OUT (Powercon connector)
⑩Power IN (Powercon connector)
⑪Zoom adjustment knob
⑫ CCT / Colour Wheel adjustment knob
(in Local Potentiometer mode)
⑬ Light intensity adjustment knob
(in Local Potentiometer mode)
INTRODUCTION
The luminaire you have bought complies to 2006/95/EC,
2004/108/EC and 2011/65/EU European Directives.
The label on the side of the luminaire lists the following
information:
• Model
• Mains supply voltage (V)
• Lamp wattage (W)
• Protection index (IP)
• maximum allowed ambient temperature in °C
INSTALLATION
• The luminaire has been designed for professional use
only
• Do not direct the light beam straight into somebody’s
eyes
• Read carefully the information label on the side of the
luminaire
• Remember to connect the safety cable, if required by
local health and safety regulations
• The luminaire can be either suspended or mounted on
a stand.
ELECTRICAL CONNECTIONS
The luminaire has been designed to operate with a 100V
to 240V supply, 50-60Hz.
Before and during the installation, make sure you follow
the guidelines below:
• Always check the earth continuity connection for the
line being used.
• Ensure the required voltage of the unit is the same as
the supplied one.
• The unit is designed for indoor use: if it is to be used
outdoor, ensure it is protected from dampness and
rain. (IP 20)
FOCUSING
Using the handle on the side ②it is possible to loosen
the luminaire when it is locked in a certain position and
thus change its inclination. You can rotate the luminaire
on the vertical axis by rotating it on its hook clamp.
The zoom is adjusted with the knob ⑪by widening or
narrowing the light beam.
MAINTENANCE
Do not open the fixture. Maintenance should be performed
only by the manufacturer or by its service agent.
The luminaire must be serviced at least once a year, to
check the integrity of its electrical and mechanical parts
and to keep software updated.
RECYCLING
The product must be recycled or disposed of,
according to Directive 2002/96/CE.
WARNING: THIS UNIT MUST NOT BE
CONNECTED TO A DIMMER
WARNING: THE LUMINAIRE MUST
ALWAYS BE EARTHED

Fresnel LED Hyperion 300 6C
17
OPERATING MODE
The luminaire is designed to be used in different
operating modes:
• LOCAL POTENTIOMETER
• DMX
• RDM
• STAND ALONE
LIGHT OUTPUT CONTROL DEPENDING ON THE
TEMPERATURE
The fixture is equipped with a temperature
control of the LED and of the driver motherboard,
which, to avoid an early deterioration in case of
overtemperature, regulates the light intensity.
INPUTS PRIORITIES: LTP
The last input (DMX or Potentiometer) that is
modified has priority over the others.
On the display, in the main screen, if the last
received signal comes from the potentiometer,
MANUAL is indicated, while if the last received
signal is DMX
the current DMX mode is indicated.
ABSENCE OF DMX SIGNAL
In the absence of a DMX signal, the last value
received is retained during normal operation.
In the absence of DMX signal at startup, instead, the
value set by the potentiometer has priority.
DISPLAY INTERFACE
MENU
When switched on, the installed software version
is displayed, followed by the display of the default
settings, ie the currently set operating mode.
If the luminaire is DMX controlled, after 3 seconds
the display will show the mode and DMX address
Otherwise it will show the potentiometers status:
Should the luminaire be set in one of the standalone
modes (please see the relevant paragraph), the display
will show one of the following info:
SETUP
RGBACL 8bit - 9CH
001
SETUP
MANUAL
GREEN
18%
SETUP
STANDALONE
MANUAL
SETUP
STANDALONE
AUTOSCENE
1/5
SETUP
MASTER
MANUAL
DMX LINE BUSY *

Fresnel LED Hyperion 300 6C
18
MENU STRUCTURE - MAIN MENU
Item Value Def Description
DMX SETTINGS Dmx settings submenu
STAND ALONE Standalone settings submenu
OPTIONS Optional settings submenu
INFO Information submenu
MENU DMX SETTING
Item Value Def Description
DMX
ADDRESS
1 .. xxx
the max value depends
on the personality
1 Dmx address
DMX
PERSONALITY
EASY - 3CH
HSI - 7CH
RGBACL 8bit - 9CH
FULL 16bit - 20CH
THEATER 16bit - 8CH
RGB 8bit - 6CH
CMY 8bit - 6CH
EASY 3CH Dmx mode
MENU STAND ALONE
Item Value Def Description
STDALONE
MODE
DISABLED
STANDALONE MANUAL
STANDALONE AUTO SC.
MASTER MANUAL
MASTER AUTO SCENE
SLAVE
DISABLED
Standalone function
mode. See the
relevant paragraph
MANUAL
MODE
Values setting for
manual mode. Enter
in the scene setting
screen, described
in the relevant
paragraph
AUTO
SCENE
MODE
Values setting for
auto mode. Enter
in the menu “AUTO
SCENE”
CUSTOM
PRESETS
Value setup for the
10 custom presets.
Enter in the menu
“CUSTOM PRESETS”
*DMX LINE BUSY will appear only when the dmx line is
busy with the consequent impossibility of producing a DMX
signal on the line.
LEGEND
SETUP
BACK
PREV
NEXT
ENTER
Pressing the SETUP key you access the settings and browse
through the submenus by pressing the NEXT and PREV
buttons, which in case of value type entries will have the
function of increasing (+) or decreasing (-) the values;
the changes can be confirmed with the ENTER button or
canceled with the BACK button.
SETUP
SLAVE
SETUP
MASTER
AUTO SCENE
1/5
DMX LINE BUSY *

Fresnel LED Hyperion 300 6C
19
MENU OPTIONS
Item Value Def Description
LED DELAY OFF / 30,
60...600 ms 120 ms
Delay time on LED
output. This parameter
is ignored when you
select a personality
containing the “Delay”
channel
DIMMING
CURVE
LINEAR
QUADRATIC QUADRATIC Gamma Correction
OUT
FREQUENCY
500,
800,1000,1500...
10000,11000,
12000...
20000 Hz
1000 Hz PWM LED frequency
LED BOOST
(*)
OFF
ON OFF
Set the maximum
(ON) or nominal
(OFF) current value.
The absolute values
can be set in the
Factory menu.
When confirmed the
luminaire switches off
for 0.2 seconds
FAN MODE
(**)
AUTO
STANDARD
SILENT
AUTO
Selects the fans
operation mode.
For some dmx modes
this value is ignored.
See the relevant
paragraph
DISPLAY
ROTAT.
STANDARD
ROTATED STANDARD
180° rotation of the
display. Standard =
keys to the right of
the display.
DISPLAY
STANDBY
OFF
ON OFF
By selecting ON the
display turns off
automatically after 60
seconds of inactivity
LED CALIB.
(***)
LED calibration setup:
enter the LED CALIB
menu
DEFAULT
SET
It sets the default
for all the user
parameters
FACTORY
SETTING Riservato al Costruttore Factory default setting
(*) LED Boost
The Boost function allows about a 20% increase in light
output, but it is exclusively compatible with the FAN
MODE function setting in AUTO mode.
(**) Fan Mode
There are three fan control modes. The user can choose
the mode via the OPTIONS MENU.
1) AUTO mode: the fans are automatically adjusted based
on the LED temperature.
2) STANDARD mode: the fans are always kept at the
default value.
3) SILENT mode: the fans are always kept at the minimum
value.
(***) LED Calibration
Entering this menu, the luminaire switches on with the
set calibration values.
Item Value Def Description
RED CALIB. 0..255 255 Calibration
GREEN CALIB. 0..255 255 Calibration
BLUE CALIB. 0..255 255 Calibration
AMBER CALIB. 0..255 255 Calibration
CYAN CALIB. 0..255 255 Calibration
LIME CALIB. 0..255 255 Calibration
MENU INFO
Item Value Description
LED TEMPERAT. 25°C LED temperature
RED LED TIME Xx Hr – xx min Red LED life hours
GREEN LED TIME Xx Hr – xx min Green LED life hours
BLUE LED TIME Xx Hr – xx min Blue LED life hours
AMBER LED TIME Xx Hr – xx min Amber LED life hours
CYAN LED TIME Xx Hr – xx min Cyan LED life hours
LIME LED TIME Xx Hr – xx min Lime LED life hours
UNIT TIME 00 Hr – 00 min Unit operation time
SOFTWARE VERSION V. ....
Release date
It displays the
software version

Fresnel LED Hyperion 300 6C
20
COLOUR PRESET
Filter Number Colour Name
4 medium bastard amber
19 fire
26 bright red
58 lavender
68 sky blue
71 tokyo blue
101 yello
102 light amber
103 straw
106 primary red
111 dark pink
115 peacock blue
116 medium blue-green
117 steel blue
119 dark blue
124 dark green
126 mauve
128 bright pink
131 marine blue
132 medium blue
134 golden amber
136 pale lavender
138 pale green
147 apricot
154 pale rose
158 deep orange
165 daylight blue
169 lilac tint
180 dark lavender
201 full c.t. blue
202 half c.t. blue
203 quarter c.t. blue
204 full c.t. orange
205 half c.t. orange
206 quarter c.t. orange
247 filter minus green
248 half minus green
778 millenium gold
793 vanity fair
LOCAL POTENTIOMETER MODE
In this mode you can adjust the light intensity using
the potentiometer ⑬“DIMMER” and choose the
colour temperature or the preset/custom colours
through the potentiometer ⑫“CCT / COLOUR
WHEEL” according to the following tables:
CCT
2700
3000
3200
3500
4000
5600
6500
8000
Other manuals for Fresnel LED Hyperion 300 6C
1
Table of contents
Languages:
Other Spotlight Dj Equipment manuals

Spotlight
Spotlight FresneLED C100 DMX Series User manual

Spotlight
Spotlight PR LED 150 ZSRGBWDMX User manual

Spotlight
Spotlight FresneLED 450 RGBW User manual

Spotlight
Spotlight ProfiLED 450 RGBW DMX User manual

Spotlight
Spotlight Vedette 12 H CC User manual

Spotlight
Spotlight COM 05 PC User manual

Spotlight
Spotlight FresneLED 200 DMX User manual

Spotlight
Spotlight mini Profile LW Series User manual

Spotlight
Spotlight Vedette 2500 compact User manual

Spotlight
Spotlight FollowLED 450 CW DMX User manual
