Spotlight FollowLED 450 CW DMX User manual

Manuale utente - User manual
Rev. 1-1.28
ProLED 450 CW DMX
ProLED 450 WW DMX
cod. PR LED 450 ZS CW DMX - PR LED 450 ZW CW DMX - PR LED 450 ZN CW DMX
PR LED 450 ZS WW DMX - PR LED 450 ZW WW DMX - PR LED 450 ZN WW DMX

ProfiLED 450 CW - ProfiLED 450 WW
2
15
14
11
10 9
12
13
2
4
3
6
7
8
1
5
ATTENZIONE: Prima di usare questi apparecchi,
leggere attentamente le istruzioni che seguono.
Spotlight srl non potrà essere ritenuta responsabile di
danni derivanti dalla non osservanza di dette istruzioni.
SAFETY WARNING: Before using this product,
read the present instructions carefully.
Spotlight srl will not be responsible for damage
resulting from instructions not being followed.
Fig. 1

ProfiLED 450 CW - ProfiLED 450 WW
3
502
356 722 356 872
502
356 1024
502
MASTER
SLAVE
SLAVE
CONSOLE
DMX OUT DMX IN
DMX IN
DMX OUT
DMX IN
DMX OUT
B
A
230V
IN
OUT
IN
OUT
IN
OUT
Avvertenza: Max 7 apparecchi alimentati in serie
Warning: Max 7 units powered connected
DMX OUT
DMX IN
DMX OUT
DMX IN
DMX OUT
A
230V
IN
OUT
IN
OUT
IN
OUT
B

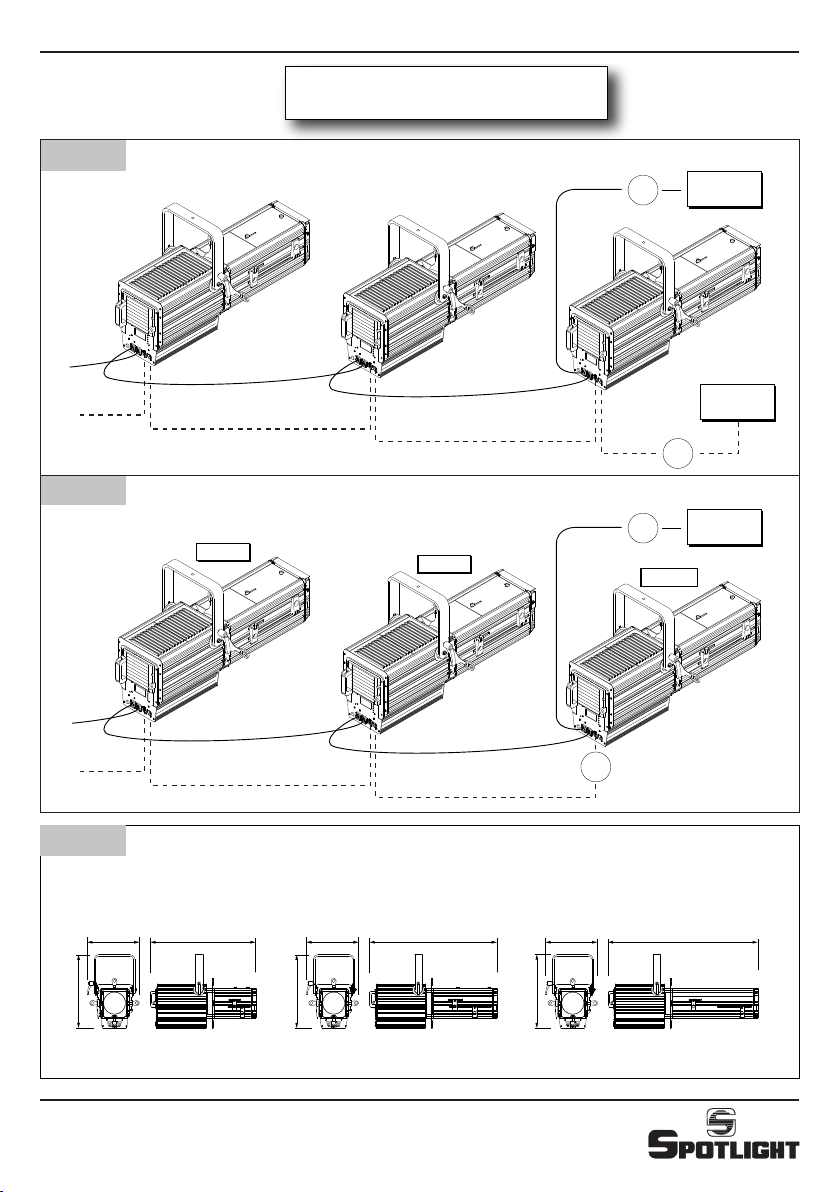

Installazione con segnale DMX - DMX connection
Dimensioni (mm) e pesi - Dimensions (mm) and weight
Fig. 4
Fig. 2
Fig. 3
Kg. 18 Kg. 19 Kg. 20
Installazione MASTER/SLAVE - MASTER/SLAVE configuration
PR LED 450 ZW PR LED 450 ZS PR LED 450 ZN

ProfiLED 450 CW - ProfiLED 450 WW
4

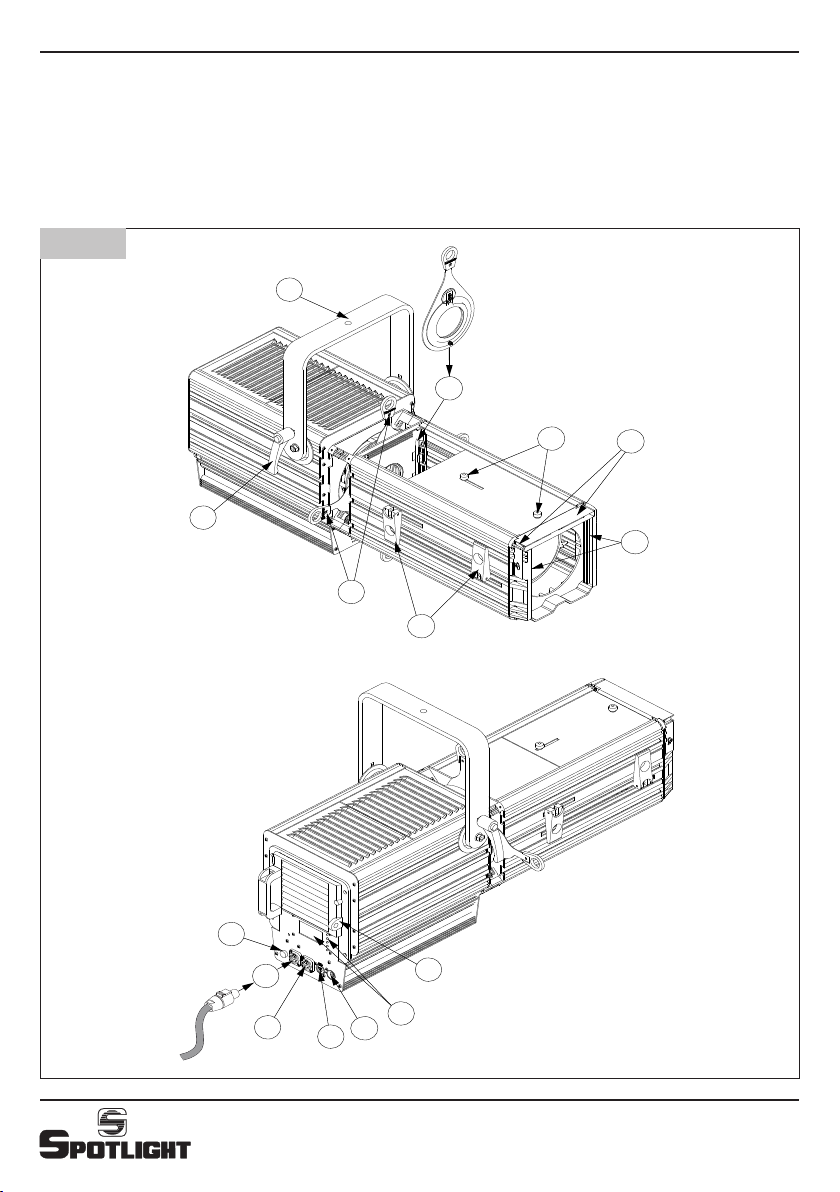

DESCRIZIONE DEL PROIETTORE
Riferendosi ai disegni di pag. 2 (Fig. 1)
①Staffa di sospensione
②Maniglia per regolazione inclinazione faro
③Leve comando lamelle sagomatrici
④Maniglie a leva di regolazione zoom e messa a fuoco
⑤Guide porta accessori
⑥Tettuccio accessori con molla di bloccaggio
⑦Pomelli per sportello accesso vano portagobo e lenti
⑧ Portagobo e vano portagobo
⑨ Connettore DMX IN
⑩ Connettore DMX THRU
⑪ Portafusibile
⑫ Alimentazione OUT (connettore Powercon)
⑬ Alimentazione IN (connettore Powercon)
⑭ Display e pulsanti display
⑮ Aggancio fune di sicurezza
INDICAZIONI GENERALI
Il proiettore in Vs possesso risponde alle Direttive Europee
2006/95/CE, 2004/108/CE e 2011/65/UE.
La targhetta che è sistemata sul fianco del proiettore,
contiene le seguenti informazioni:
• Modello
• Tensione di alimentazione in V
• Potenza in W
• Indice di protezione IP
• Massima temperatura ambiente ammissibile in °C
INSTALLAZIONE
• Il proiettore è progettato esclusivamente per impiego
professionale.
• Non puntare il faro direttamente negli occhi
• Si prega di prestare la dovuta attenzione alle note
riportate sull’etichetta dell’apparecchio.
• Ricordarsi di collegare la fune di sicurezza se previsto
dalle norme di sicurezza locali.
• ll proiettore può essere usato sia sospeso sia montato
su cavalletto.
Per l’utilizzo di gobo: far scorrere in avanti lo sportello
del’apposito vano ⑦, inserire il portagobo e riportare il
coperchio in posizione arretrata per bloccare il portagobo
e impedire al contempo fughe di luce.
Tipo di gobo previsto: misura “B”
CONNESSIONI ELETTRICHE
Il vostro faro è stato progettato per una tensione di
alimentazione da 100 a 240V, 50/60 Hz.
Prima e durante l’installazione osservare le seguenti norme:
• Verifi care sempre l’effi cienza del collegamento a terra
della linea in uso.
• Verifi care che la tensione di alimentazione corrisponda a
quella dell’apparecchio
• L’apparecchio è previsto per uso all’interno (IP 20):
pertanto deve essere protetto dall’umidità e dalla pioggia
se usato in condizioni diverse.
Sulla parte posteriore del faro sono collocati i seguenti
connettori:
• di alimentazione (con blocco di sicurezza antisgancio):
- 1 connettore Powercon BLU, per ingresso (POWER IN)
- 1 connettore Powercon BIANCO, per uscita (POWER OUT)
• di controllo:
- 1 connettore a 5 poli XLR maschio per l’ingresso del
segnale DMX 512 (DMX IN) o seriale (Master/Slave)
- 1 connettore a 5 poli XLR femmina per la trasmissione del
segnale DMX 512 al faro successivo (DMX THRU/OUT) o
seriale (Master/Slave)
PUNTAMENTO
Tramite la maniglia laterale ② si può allentare il
bloccaggio del faro in una certa posizione e modificare la
sua inclinazione. Per la rotazione sull’asse verticale, far
ruotare il faro sul perno di aggancio.
Con le maniglie a leva ④si effettua la regolazione
dello zoom, allargando o stringendo il fascio di luce, e la
regolazione della messa a fuoco.
Tramite le quattro lamelle sagomatrici ③si può sagomare
il fascio di luce per ottenere forme speciali.
MANUTENZIONE
Non aprire l’apparecchio. La manutenzione deve essere
eseguita esclusivamente dal costruttore o dal suo servizio
di assistenza. Sottoporre il faro a revisione almeno
una volta all’anno per controllare l’integrità delle parti
elettriche e meccaniche e l’aggiornamento del software.
RICICLAGGIO
Il prodotto deve essere riciclato o smaltito
secondo la direttiva 2002/96/CE
ATTENZIONE: L'APPARECCHIO DEVE
SEMPRE ESSERE COLLEGATO A TERRA
ATTENZIONE: L'APPARECCHIO NON DEVE
ESSERE COLLEGATO A UN DIMMER

ProfiLED 450 CW - ProfiLED 450 WW
5
DESCRIZIONE DELLE FUNZIONI
Display e Menu (vedi Fig. 6-7-8-9)
Tutte le funzioni dell’apparecchio, Modalità di controllo,
Opzioni etc, sono gestite utilizzando il menu che appare
sul display posteriore del faro ed i relativi 5 pulsanti.
IMPOSTAZIONE DELLE MODALITÀ DI CONTROLLO
Modalità di controllo in DMX
La modalità di controllo in DMX consente di gestire
l’apparecchio tramite una console in DMX.
Sarà quindi possibile da console controllare e modificare
i seguenti parametri:
• Master Intensity: Questo parametro anche
denominato Dimmer provvede a regolare in maniera
proporzionale l’intensità luminosa del faro. L’intensità
luminosa sarà regolata da 0 a 255.
• Strobe: Questo parametro controlla la frequenza di
lampeggio in accordo con Master intensity e i relativi
valori per ciascun colore. I valori 0 e 255 non fanno
lampeggiare il faro; i valori compresi fra 1 e 254
modificano progressivamente la frequenza di strobo.
Modalità di controllo RDM
Il protocollo di controllo RDM utilizza la linea DMX
per inviare/ricevere informazioni, a/da il faro, che
riguardano il settaggio dell’apparecchio, l’indirizzo
DMX, la temperatura dei led, la versione di software
installata, ecc.
Il numero delle funzioni gestite dal sistema RDM
dipende dalla versione di programma RDM residente nel
PC preposto allo scopo o dalla consolle di comando se
abilitata a questa funzione.
Modalità di controllo STAND ALONE
La modalità STAND ALONE consente il funzionamento
del faro in completa autonomia senza l’utilizzo di alcun
segnale digitale. Pertanto questa modalità di controllo
inibisce la ricezione del DMX per dar spazio ad un
eventuale connessione Master/Slave fra più dispositivi.
SILENT MODE
Grazie all’utilizzo di un feedback in real time della
temperatura all’interno del Led, l’apparecchio è in
grado di controllare in modo intelligente il ricircolo
dell’aria tramite la ventilazione. Silent Mode è una
funzione espressamente richiesta laddove è necessaria
una maggiore attenzione al rumore. Attivando questa
funzione il faro continuerà ad operare, ma in modo
silenzioso.
PWM FREQUENCY
Questa voce di menu permette di impostare il valore di
frequenza PWM e di conseguenza eliminare eventuali
problemi di flickering in presenza di riprese video.
FUNZIONI AVANZATE
- Colour Test: Questa funzione permette di verificare
il funzionamento dell’array di LED. Il test dura 5-6
secondi
- Fan Test: questa funzione permette di verificare il
funzionamento della ventola. Il test dura 5-6 secondi
- Fan Setting: l’accesso a questa funzione è utilizza-
ta esclusivamente dal personale abilitato dalla casa
costruttrice.
- Colour Correction: non implementata.
- Load Factory Setting: permette il ripristino
delle impostazioni di fabbrica. ATTENZIONE: ogni
impostazione effettuata in precedenza verrà persa.

ProfiLED 450 CW - ProfiLED 450 WW
6
FUNZIONAMENTO DI PIÙ APPARECCHI
Nel caso si desiderasse fare funzionare assieme più
apparecchi si collegano tra loro utilizzando le prese e
spine XLR a 5 poli presenti sugli apparecchi e si possono
avere le seguenti combinazioni:
COLLEGAMENTO in DMX
Oltre al collegamento DMX classico con i fari collegati
in cascata tra loro dove si assegnano poi manualmente
i singoli indirizzi è possibile impostare un sistema di
autoconfiguranzione di DMX con le seguenti possibilità:
• Auto copy:
si seleziona sul primo faro della catena la funzione
“autoconfig” e si sceglie dal menu la configurazione
“autocopy” con la quale si impone a tutti i fari
l’impostazione del medesimo indirizzo DMX del
primo faro.
• Auto patch:
Si seleziona sul primo faro della catena la funzione
“autoconfig” e si sceglie dal menu la configurazione
“auto patch” con la quale si impone a tutti i fari di
assumere in progressione gli indirizzi di DMX liberi
dopo quelli del faro precedente.
COLLEGAMENTO di più fari in STAND ALONE
Il collegamento dei cavi fra il primo faro ed i seguenti
avviene come per i fari in DMX. In particolare
selezionando la funzione “autoconfigurazione” tutti fari
dopo il primo assumeranno la configurazione del primo
faro.
Se si desidera che tutti gli apparecchi successivi al
primo ripetano esattamente anche le intensità e i
valori dei vari canali del primo faro sarà necessario
prima selezionare la funzione master sul primo
apparecchio e successivamente selezionare la funzione
autoconfigurazione.
In configurazione Master / Slave sarà possibile per la
funzione “silent mode” avere l’opzione di fare assumere
automaticamente a tutti gli apparecchi tale funzione o
disabilitarla tramite menu con “silent disable”.
AGGIORNAMENTO FIRMWARE
All’accensione dell’apparecchio, il numero indicante la
versione di firmware installata verrà visualizzata per
alcuni secondi sul display. Nel caso si desiderasse per
qualsiasi ragione INSTALLARE un aggiornamento NEL
FARO (es. aggiunta di nuove funzioni) questo si potrà
fare tramite una opportuna scheda di interfaccia (PCB
439 opzionale) collegata da un lato ALL’INGRESSO
DMX del faro e dall’altro ad una porta USB di un PC nel
quale verrà caricato UN PROGRAMMA CHE INSTALLA IL
NUOVO FIRMWARE fornibile via E mail.

ProfiLED 450 CW - ProfiLED 450 WW
7
GESTIONE FARO
IMPOSTAZIONI FUNZIONI (Fig. 6-7-8-9)
E’ previsto l’utilizzo dei cinque pulsanti e del display per
selezionare le funzioni disponibili.
Utilizzare:
• SET per richiamo veloce al menù contestuale
• MENU per richiamare la pagina principale del menu
funzioni
• ↑e↓per navigare nel menu selezionato
(evidenziato in neretto)
• +/ -per modificare i valori
• EXIT per uscire dal menu ritornando alla
visualizzazione principale
• BACK per tornare al menù precedente
• ENTER per confermare la selezione effettuata
• SELECT per selezionare una variabile di menu o
passare da variabile a valore della stessa.
• STORE per registrare in memoria il valore modificato
• DONE per terminare una procedura (vengono salvate
le modifiche effettuate)
DISPLAY (Fig. 6-7-8-9)
Menu principale: MAIN
■SETUP
■MODE
■OPTIONS
■ADVANCED
Menu: SETUP (Fig. 6.1)
■DMX ADDRESS
■ETHERNET (non implementato)
DMX ADDRESS:
• +/ -per modificare l’indirizzo
• BACK per tornare al menù precedente senza salvare
le modifiche effettuate
• EXIT per uscire dal menu ritornando alla
visualizzazione principale senza salvare
• STORE per registrare in memoria l’indirizzo
modificato e tornare al menu precedente
Menu: MODE (Fig. 6.2-6.3)
■DMX
■STAND ALONE
Personalità
DMX (Fig.6.2):
- 1 CH Master
- 1 CH Master 16 bit
• ↑e↓per navigare nel menu selezionato
(evidenziato in neretto)
• SELECT per selezionare una Personalità
• BACK per tornare al menù precedente
• EXIT per tornare alla visualizzazione principale
DMX ADD 1 CH Master 1 CH Master 16 bit
1 Dimmer Dimmer coarse
2 Strobe Dimmer fine
3 Zoom (*) Strobe
4 Zoom (*)
(*) Non implementato
STAND ALONE (Fig. 6.3):
• ENTER per confermare la selezione effettuata
• SELECT per selezionare una variabile
• +/ -per modificare i valori
• STORE per registrare in memoria il valore modificato
e tornare al menu precedente
• BACK per tornare al menù precedente
• EXIT per tornare alla visualizzazione principale

ProfiLED 450 CW - ProfiLED 450 WW
8
Menu: OPTIONS (Fig. 7 e 8)
■IR CONTROL (non implementato)
■SILENT MODE
■MASTER MODE
■SLAVE MODE
■AUTO CONFIGURE
■PWM FREQUENCY
SILENT MODE (Fig. 7.1)
• ↑e↓per selezionare ENABLE o DISABLE
• SELECT per confermare
• appare il simbolo ✓se la funzione è attiva
• BACK per tornare al menù precedente
• EXIT per tornare alla visualizzazione principale
MASTER MODE (Fig. 7.2):
Questa funzione è attivabile solo se il faro è in modalità
STAND ALONE.
In modalità DMX appare una scritta “MASTER DISABLE BY
DMX” e non è possibile selezionare la funzione ENABLE.
• ↑e↓per selezionare ENABLE o DISABLE
• SELECT per confermare
• appare il simbolo ✓se la funzione è attiva
• BACK per tornare al menù precedente
• EXIT per tornare alla visualizzazione principale
Sul display appare la scritta MASTER MODE.
SLAVE MODE (Fig. 7.3):
Questa funzione è attivabile solo in se il faro è in modalità
STAND ALONE.
In modalità DMX appare una scritta “SLAVE DISABLE
BY
DMX” e non è possibile selezionare la funzione ENABLE.
• ↑e↓per selezionare ENABLE o DISABLE
• SELECT per confermare
Se si seleziona ENABLE viene richiesta la modalità di
controllo dello Zoom (*).
(*) Non essendo la funzione zoom implementata
potremo scegliere indifferentemente una delle due
modalità:
• ↑e↓per selezionare FREE ZOOM o ZOOM FROM
MASTER
• SELECT per confermare
• appare il simbolo ✓se la funzione è attiva
• BACK per tornare al menù precedente
• EXIT per tornare alla visualizzazione principale
Sul display appare la scritta SLAVE MODE oppure
SLAVE MODE, FREE ZOOM.
AUTO CONFIGURE (Fig. 8)
Questa funzione copia le impostazioni da un faro sui
fari collegati in cascata.
Tutti i fari che si autoconfigurano si accendono e
rimangono accesi sino a che il tasto DONE non viene
premuto sul faro di partenza.
- AUTO CONFIGURE in modalità DMX (Fig 8.1):
• ↑e↓per selezionare AUTO COPY, AUTO PATCH.
• ENTER per confermare (oppure BACK o EXIT
per tornare alla visualizzazione principale senza
apportare modifiche)
Modalità AUTO COPY, AUTO PATCH:
■AUTO COPY: stessi indirizzi DMX per tutti i fari
■AUTO PATCH: indirizzi DMX in progressione,
successivi all’ultimo indirizzo del faro
precedente
AUTO COPY
DMX ADDRESS
Faro Dimmer Strobe Zoom (*)
1123
2123
3123
4123
Configura i fari 2-3-4 uguali al faro 1
AUTO PATCH:
DMX ADDRESS
Faro Dimmer Strobe Zoom (*)
1123
2567
3 9 10 11
4 13 14 15
Configura i fari 2-3-4 uguali al faro 1 con indirizzo
DMX scalato
(*) Non implementato

ProfiLED 450 CW - ProfiLED 450 WW
9
- AUTO CONFIGURE in modalità STAND ALONE
(Fig. 8.2-8.3-8.4)
Vengono copiate le impostazioni (Modo, e
Opzioni) da un faro sui fari collegati in cascata
con le modalità indicate al capitolo descrittivo
precedente.
Verificare quindi sul faro di partenza l’impostazione
delle opzioni: Master, Slave, Silent Mode.
Se il faro di partenza è configurato come Master
(Fig. 8.2):
• ↑e↓per selezionare FREE ZOOM o ZOOM FROM
MASTER (*).
(*) Non essendo la funzione zoom implementata
potremo scegliere indifferentemente una delle
due modalità.
• ENTER per confermare (oppure BACK o EXIT per
tornare alla visualizzazione principale senza
apportare modifiche).
Se il faro di partenza è configurato come Slave o nè
Master nè Slave (Fig. 8.3-8.4):
• apparirà solo la voce MASTER OFF
• ENTER per confermare (oppure BACK o EXIT
per tornare alla visualizzazione principale senza
apportare modifiche)
Dopo aver premuto ENTER apparirà la scritta
AUTO PATCHING ... Attendere che tutti
i fari siano autoconfigurati e premere il
pulsante DONE.
PWM FREQUENCY (Fig. 8.5):
E’ possibile selezionare un valore compreso fra 245Hz e
1205 Hz .
• +/ -per modificare i valori:
1) premere e rilasciare ripetutamente i tasti + o - per
modificare con risoluzione millesimale il valore.
2) tenere premuto per oltre 8 secondi i tasti + o -
per modificare in modo rapido il valore.
• STORE per registrare in memoria il valore modificato
e tornare al menu precedente
• BACK per tornare al menù precedente
• EXIT per tornare alla visualizzazione principale
Menu: ADVANCED (Fig. 9)
■COLOUR TEST
■FAN TEST
■FAN SETTING
■COLOUR CORRECTION
■LOAD FACTORY SETTING
- Colour Test e Fan Test permettono di verificare il
funzionamento dell’array di LED e il funzionamento
della ventola.
- La funzione Fan Setting è riservata al personale
abilitato dalla casa costruttrice.
- La funzione Colour Correction non è
implementata.
- La funzione Load Factory Setting permette il
ripristino delle impostazioni di fabbrica.
ATTENZIONE: ogni impostazione effettuata in
precedenza verrà persa.
• ↑e↓per selezionare la funzione
• ENTER per confermare
• BACK per tornare al menù precedente
• EXIT per uscire dal menu ritornando alla
visualizzazione principale.

ProfiLED 450 CW - ProfiLED 450 WW
10
DESCRIPTION OF THE LUMINAIRE
Referring to drawings on page 2 (Picture 1)
① Suspension yoke
②Luminaire tilt adjustment handle
③Levers for framing shutters adjustment
④Lever handles for lens adjustment: focus and zoom
⑤Accessories guides
⑥Accessories cover and locking spring
⑦Lens and gobo slot sliding cover knobs
⑧Gobo and gobo holder
⑨DMX IN connector
⑩DMX THRU connector
⑪Fuse holder
⑫Power supply OUT (Powercon connector)
⑬Power supply IN (Powercon connector)
⑭Display and display buttons
⑮Safety rope hook
GENERAL INFORMATION
The luminaire you have bought complies to 2006/95/EC,
2004/108/EC and 2011/65/EU European Directives.
The label located on the side of the luminaire contains the
following information:
• Model
• Supply voltage in V
• Power of the luminaire in W
• IP protection index
• Maximum allowed ambient temperature in °C
INSTALLATION
• The luminaire is intended for professional use only.
• Do not direct the light beam straight into somebody’s
eyes
• Please note carefully the notes written on the labels of
the luminaire.
• The luminaire can be used both suspended and mounted
on a stand.
For gobo use: slide forward the slot cover ⑦, insert the
gobo holder and slide backward the cover to lock the
gobo holder in position and avoid light spill.
Foreseen gobo type: “B” size
ELECTRICAL CONNECTIONS
Your luminaire has been designed for a supply voltage
from 100 to 240V, 50/60 Hz.
Before and during the installation, follow the
instructions below:
• Always check the earth wiring for the line being used.
• Ensure the voltage for the unit is the same as the one
used for the supply.
• The product is designed for indoor use (IP 20) :
consequently it has to be protected from dampness
and rain, if used in different conditions
The following lockable connectors are located on the
rear of the luminaire:
• for power supply:
- 1 Powercon BLUE (for power IN)
- 1 Powercon WHITE (for power OUT)
• for control:
- 1 x 5 pole XLR male connector for DMX 512 signal
input (DMX IN) or serial (Master/Slave)
- 1 x 5 pole XLR female connector for DMX 512 signal
transmission to the following luminaire (DMX THRU/
OUT) or serial (Master/Slave)
FOCUSING
Using the handle on the side ②it is possible to loosen
the luminaire when it is locked in a certain position
and thus change its inclination. You can rotate the
luminaire on the vertical axis by rotating it on its hook
clamp. The zoom is adjusted with lever handles ④by
widening or narrowing the light beam and focusing.
Through the four framing shutters ③it is possible to
profile the light beam to obtain special shapes.
MAINTENANCE
Service the luminaire at least once a year to check the
integrity of the electrical and mechanical parts and for
any possible software update.
On this purpose, only contact qualified dealers, to
guarantee correct and full servicing
RECYCLING
The product must be recycled or disposed of,
according to Directive 2002/96/CE
WARNING: THE LUMINAIRE MUST
ALWAYS BE EARTHED
WARNING: THIS UNIT CANNOT BE
CONNECTED TO A DIMMER

ProfiLED 450 CW - ProfiLED 450 WW
11
FUNCTIONS DESCRIPTION
Display and Menu (see pictures 6-7-8-9)
All the fi xture functions, control modes, options, etc are
performed by using the menu that appears on the rear
display of the luminaire and its 5 buttons.
CONTROL MODE SETUP
DMX control mode
The DMX control mode allows to control the luminaire
by using a DMX lighting desk.
From the lighting desk it will then be possible to control
and change the following parameters:
• Master Intensity: This parameter, also called Dimmer,
proportionally adjusts the light output of the luminaire.
The light output will be adjusted between 0 and 255.
• Strobe: This parameter controls the flashing frequency
according to the Master intensity and the relevant
values for each colour. Values 0 and 255 do not make
the luminaire flash; values between 1 and 254 change
progressively the strobe frequency.
RDM control mode
The RDM control protocol uses the DMX line to send/
receive information to/from the luminaire regarding the
fi xture set up, the DMX address, the led temperature, the
software version installed, etc.
The number of functions controlled by the RDM system
depends also on the RDM programme version installed
on the PC used to control the luminaire or in the control
desk if the function is enabled.
STAND ALONE control mode
The Stand Alone mode allows the fi xture to operate
in full autonomy without the use of any digital signal.
Moreover the choice of this mode inhibits the DMX
reception to give space to a possible Master/Slave
connection among more devices.
SILENT MODE
Thanks to the use of a real time feedback of the
temperature inside the Led, the luminaire can control
in a smart way the airflow through the ventilation.
Silent Mode is a function specifically requested whereby
a greater attention to noise absence is necessary. By
activating this function the luminaire will continue
operating in “low noise” mode.
PWM FREQUENCY
This menu setting allows to adjust the PWM frequency
value and thus eliminate any possible flickering problem
in case of video shooting.
ADVANCED FUNCTIONS
- Colour Test: This function allows to check the fun-
ctioning of the LED array. The test lasts 5-6 seconds.
- Fan Test: This function allows to check the functio-
ning of the fan. The test lasts 5-6 seconds.
- Fan Setting: This Fan Setting function is reserved
to the manufacturer authorized personnel only.
- Colour Correction: not implemented.
- Load Factory Setting: It allows to restore the
manufacturer default configuration.
WARNING: any previous settings will be lost.

ProfiLED 450 CW - ProfiLED 450 WW
12
FIRMWARE UPDATE
By switching the luminaire on, the display will show for a
few seconds the number indicating the firmware version
installed.
Should the user wish to install an update in the luminaire
(ex. adding new functions) this can be done though a
suitable interface card (PCB 439 optional) connected on
one side to the DMX Input of the luminaire and on the
other side to a UBS port of a PC where a programme
will be loaded to INSTALL the new firmware, that can be
supplied by e-mail.
CONNECTION OF MORE FIXTURES
Should more fi xtures be used together, they have to
be connected by using the sockets and the 5 poles
XLR plugs on the luminaires and they can have the
following combinations.
DMX CONNECTION
Besides the usual DMX connection with chain
connected luminaires, where the single addresses are
manually assigned, it is possible to set up a DMX auto-
configuration system with the following choices:
• Auto copy:
on the first luminaire of the chain select the
“autoconfig” function and choose from the menu the
“autocopy” configuration to set all the luminaires on
the same DMX address of the fi rst fi xture
• Auto patch:
on the first luminaire of the chain select the
“autoconfig” function and choose from the menu
the “auto patch” configuration to progressively get
the DMX free addresses after the one of the previous
luminaire.
CONNECTION OF MORE LUMINAIRES IN STAND
ALONE
The connection of the cables between the first luminaire
and the following ones is the same as per the luminaires
in DMX.
In particular, by selecting the “autoconfiguration”
function all the luminaires after the first one will get the
same confi guration of the fi rst fi xture.
If the user wishes all the fi xtures following the fi rst one
repeat exactly also the intensity and the values of the
various channels as the fi rst fi xture it will be necessary
to first select the “master” function on the first luminaire
and then select the “autoconfiguration” function.
In Master / Slave configuration the “silent mode”
function will have the option to enable all the luminaires
to adopt the same function or to disable it via a menu
with “silent disable”.

ProfiLED 450 CW - ProfiLED 450 WW
13
Menu: MODE (pictures 6.2-6.3)
■DMX
■STAND ALONE
Personality
DMX (picture 6.2):
- 1 CH Master
- 1 CH Master 16 bit
• SELECT to select a variable
• BACK to go back to the previous menu
• EXIT to go back to the main menu
(*) Not implemented
STAND ALONE (pictures 6.3):
• ENTER to confirm the choice
• SELECT to select a variable
• + / - to change values
• STORE to memorize the changed value and exit the
menu
• BACK to go back to the previous menu
• EXIT to go back to the main menu
LUMINAIRE MANAGEMENT
FUNCTIONS SET UP (pictures 6-7-8-9)
The luminaire foresees the use of the five buttons and
of the display to select the available functions.
Use:
• SET for a quick recall for the contextual menu
• MENU to recall the function menu
• ↑and ↓ to surf in the selected menu (highlighted
in bold)
• +/ -to change the values
• EXIT to exit the menu and go back to main menu
• BACK to go back to the previous menu
• ENTER to confirm selection
• SELECT to select a menu variable or to pass from the
variable to the value of the variable itself
• STORE to memorize the modified value
• DONE to end a procedure (changes will be saved)
DISPLAY (pictures 6-7-8-9)
Main menu: MAIN
■SETUP
■MODE
■OPTIONS
■ADVANCED
Menu: SETUP (picture 6.1)
■DMX ADDRESS
■ETHERNET (not implemented)
DMX ADDRESS:
• +/ -to change the address
• BACK to go back to the previous menu without
saving the changes
• EXIT to exit the menu and go back to the main
screen without saving
• STORE to memorize the changed address and exit
the menu
DMX ADD 1 CH Master 1 CH Master 16 bit
1 Dimmer Dimmer coarse
2 Strobe Dimmer fine
3 Zoom (*) Strobe
4 Zoom (*)

ProfiLED 450 CW - ProfiLED 450 WW
14
Menu: OPTIONS (pictures 7 e 8)
■IR CONTROL (not implemented)
■SILENT MODE
■MASTER MODE
■SLAVE MODE
■AUTO CONFIGURE
■PWM FREQUENCY
SILENT MODE (picture 7.1)
• ↑and ↓to select ENABLE or DISABLE
• SELECT to confirm
• the symbol ✓appears if the function is active
• BACK to go back to the previous menu
• EXIT to go back to the main menu
MASTER MODE (picture 7.2):
This function can be activated only if the luminaire is in
the STAND ALONE mode.
In DMX mode “MASTER DISABLE BY DMX” will appear
and it is not possible to select the ENABLE function.
• ↑and ↓to select ENABLE or DISABLE
• SELECT to confirm
• the symbol ✓appears if the function is active
• BACK to go back to the previous menu
• EXIT to go back to the main menu
On the display MASTER MODE appears.
SLAVE MODE (picture 7.3):
This function can be activated only if the luminaire is in
the STAND ALONE mode.
In DMX mode “SLAVE DISABLE BY DMX” will appear and
it is not possible to select the ENABLE function.
• ↑and ↓to select ENABLE or DISABLE
• SELECT to confirm
By selecting ENABLE the zoom control mode will be
required (*).
(*) Since the zoom function is not implemented it will be
possible to choose indifferently one of the two modes
• ↑and ↓to select FREE ZOOM or ZOOM FROM MASTER
• SELECT to confirm
• the symbol ✓appears if the function is active
• BACK to go back to the previous menu
• EXIT to go back to the main menu
On the display SLAVE MODE or SLAVE MODE, FREE ZOOM
appears.
AUTO CONFIGURE (picture 8)
This function copies the set up from a luminaire to the
chain connected ones.
All the auto-configurating luminaries switch on and
remain lit until the DONE button is pressed on the
starting luminaire.
- AUTO CONFIGURE in DMX MODE (picture 8.1):
• ↑and ↓to select AUTO COPY, AUTO PATCH
( The ZOOM OFFSET function is not implemented)
• ENTER to confirm (or BACK or EXIT to go back to the
main menu without making any changes)
AUTO COPY, AUTO PATCH Mode:
■AUTO COPY: same DMX addresses for all the
luminaires
■AUTO PATCH: progressive DMX addresses, following
the address of the previous luminaire
AUTO COPY
DMX ADDRESS
Luminaire Dimmer Strobe Zoom (*)
1123
2123
3123
4123
It configures the luminaires 2-3-4 like the luminaire 1
AUTO PATCH:
DMX ADDRESS
Luminaire Dimmer Strobe Zoom (*)
1123
2567
3 9 10 11
4 13 14 15
It configures the luminaires 2-3-4 like the luminaire 1
with a shifted DMX address
(*) Not implemented
- AUTO CONFIGURE in STAND ALONE MODE
(pictures 8.2-8.3-8.4)
The set up of one luminaire (Mode and Options) is
copied on all the other chain connected luminaires
with the modes described in the previous chapter.
Check the options setup on the starting luminaire:
Master, Slave, Silent Mode.

ProfiLED 450 CW - ProfiLED 450 WW
15
Menu: ADVANCED (picture 9.1)
■COLOUR TEST
■FAN TEST
■FAN SETTING
■COLOUR CORRECTION
■LOAD FACTORY SETTING
- Colour Test and Fan Test allow to check the LED
array functioning as well as the fan functioning.
- The Fan Setting function is reserved to the
manufacturer authorized personnel only.
- The Colour Correction is not implemented.
- The Load Factory Setting allows to restore the
manufacturer default configuration.
WARNING: any previous settings will be lost.
• ↑and ↓to select the function
• ENTER to confirm
• BACK to go back to the previous menu
• EXIT to exit the menu and go back to the main
menu.
If the starting luminaire is set up as Master
(Picture 8.2)
• ↑and ↓to select FREE ZOOM or ZOOM FROM
MASTER (*)
(*) Since the zoom function is not implemented it
will be possible to choose indifferently one of the
two modes
• ENTER to confirm (or BACK or EXIT to go back to
the main screen without making any changes)
If the starting luminaire is configured as Slave or
neither Master nor Slave (pictures 8.3-8.4):
• Only MASTER OFF will appear
• ENTER to confirm (or BACK or EXIT to go back to
the main menu without making any changes)
After having kept the ENTER button pressed AUTO
PATCHING will appear .... Wait until all the luminaires
are auto-configured then press DONE
PWM FREQUENCY (picture 8.5):
It is possible to select a value between 245 and 1205 Hz.
• + / - to change the values:
1) press and release repeatedly the buttons + or - to
change the value with a minute resolution
2) hold for more than 8 seconds the + or - buttons to
rapidly change the value.
• STORE to memorize the changed value and exit the
menu
• BACK to go back to the previous menu
• EXIT to go back to the main menu

ProfiLED 450 CW - ProfiLED 450 WW
16
ADDRESS: SET
1Ch Master
002
DMX ADDRESS: EXIT
BACK
STORE
-
003
MAIN
MODE
OPTIONS
ADVANCED
SETUP
ETHERNET
ID: 00221
ADDRESS: SET
MENU
003
ADDRESS: SET
MENU
1Ch Master
003
NEW DMX ADDRESS SET DMX MODE
EXIT
BACK
ENTER
EXIT
BACK
ENTER
DMX ADDRESS
MODE
STAND ALONE
NOW: 1Ch Master
EXIT
BACK
ENTER
DMX
MODE
STAND ALONE
NOW: 1Ch Master
EXIT
BACK
ENTER
DMX
SETUP
MAIN
OPTIONS
EXIT
BACK
ENTER
SETUP
DMX ADDRESS: EXIT
BACK
STORE
+
-
003
MENU
+
MODE
DMX MODE EXIT
BACK
SELECT
CCT 3Ch
ADDRESS: SET
MENU
002
SET STAND ALONE MODE
MODE
NOW: 1Ch Master
EXIT
BACK
ENTER
DMX
MAIN
OPTIONS
EXIT
BACK
ENTER
SETUP
MODE
STAND ALONE EXIT
BACK
ENTER
CCT
STEADY MANUAL MODE SET
MENU
1 Ch Master
STAND ALONE
CCT
STROBE:
BACK
STORE
SELECT
DIMM:
CCT:
000
255
000
CCT
STROBE:
BACK
STORE
SELECT
+
-
DIMM:
CCT:
000
255
000
↑
↓
ADVANCED
↑
↓
ADVANCED
↑
↓
↑
↓
↑ ↑
↓↓
↑
↓
↑
↓
↑
↓
↑
↓
1Ch Master 1Ch Master
6.1 6.2 6.3
Fig. 6

ProfiLED 450 CW - ProfiLED 450 WW
17
STEADY MANUAL MODE SET
MENU
1 Ch Master
SILENT MODE
MAIN
ADVANCED
EXIT
BACK
ENTER
SETUP
MODE
OPTIONS
MASTER MODE
SLAVE MODE
AUTO CONFIGURE
EXIT
BACK
ENTER
IR CONTROL
SILENT MODE
OPTIONS
MASTER MODE
SLAVE MODE
AUTO CONFIGURE
EXIT
BACK
ENTER
IR CONTROL
SILENT MODE
SILENT FAN MODE EXIT
BACK
SELECT
ENABLE
DISABLE
STEADY MANUAL MODE SET
MENU
1 Ch Master
OPTIONS
STEADY MANUAL MODE SET
MENU
1 Ch Master
MASTER MODE
MAIN
ADVANCED
EXIT
BACK
ENTER
SETUP
MODE
OPTIONS
SLAVE MODE
AUTO CONFIGURE
EXIT
BACK
ENTER
IR CONTROL
SILENT MODE
OPTIONS
SLAVE MODE
AUTO CONFIGURE
EXIT
BACK
ENTER
IR CONTROL
SILENT MODE
MASTER MODE EXIT
BACK
SELECT
ENABLE
DISABLE
STEADY MANUAL MODE SET
MENU
1 Ch Master
MASTER MODE
OPTIONS
MASTER MODE
MASTER MODE
STEADY MANUAL MODE SET
MENU
1 Ch Master
SLAVE MODE
MAIN
ADVANCED
EXIT
BACK
ENTER
SETUP
MODE
OPTIONS
AUTO CONFIGURE
EXIT
BACK
ENTER
IR CONTROL
SILENT MODE
OPTIONS
AUTO CONFIGURE
EXIT
BACK
ENTER
IR CONTROL
SILENT MODE
SLAVE MODE EXIT
BACK
SELECT
ENABLE
DISABLE
SLAVE ZOOM MODE EXIT
BACK
SELECT
FREE ZOOM
ZOOM FROM MASTER
STEADY MANUAL MODE SET
MENU
1 Ch Master
SLAVE MODE, FREE ZOOM
OPTIONS
MASTER MODE
MASTER MODE
SLAVE MODE
SLAVE MODE
PWM FREQUENCY 245 Hz PWM FREQUENCY 245 Hz
PWM FREQUENCY 245 Hz
PWM FREQUENCY 245 Hz PWM FREQUENCY 245 Hz PWM FREQUENCY 245 Hz
↑
↓
↑
↓
↑
↓
↑
↓
↑
↓
↑
↓
↑
↓
↑
↓
↑
↓
↑
↓
↑
↓
↑
↓
↑
↓
Fig. 7
7.1 7.2 7.3

ProfiLED 450 CW - ProfiLED 450 WW
18
STEADY MANUAL MODE SET
MENU
1 Ch Master
MASTER MODE
DONE
AUTO PATCHING ...
DONE
AUTO PATCHING ...
ADDRESS: SET
1 Ch Master
002
AUTO CONFIGURE FROM DMX MODE AUTO CONFIGURE FROM STAND ALONE
(MASTER ENABLE)
MENU
MAIN
ADVANCED
EXIT
BACK
ENTER
SETUP
MODE
OPTIONS
OPTIONS
MASTER MODE
SLAVE MODE
EXIT
BACK
ENTER
IR CONTROL
SILENT MODE
AUTO CONFIGURE
MAIN
ADVANCED
EXIT
BACK
ENTER
SETUP
MODE
OPTIONS
OPTIONS
MASTER MODE
SLAVE MODE
EXIT
BACK
ENTER
IR CONTROL
SILENT MODE
AUTO CONFIGURE
AUTO CONFIG DMX EXIT
BACK
ENTER
AUTO COPY
AUTO PATCH
AUTO CONFIG STAND AL EXIT
BACK
ENTER
FREE ZOOM
ZOOM FROM MASTER
STEADY MANUAL MODE SET
MENU
1 Ch Master
SLAVE MODE
DONE
AUTO PATCHING ...
AUTO CONFIGURE FROM STAND ALONE
(SLAVE ENABLE)
MAIN
ADVANCED
EXIT
BACK
ENTER
SETUP
MODE
OPTIONS
OPTIONS
MASTER MODE
SLAVE MODE
EXIT
BACK
ENTER
IR CONTROL
SILENT MODE
AUTO CONFIGURE
AUTO CONFIG STAND AL EXIT
BACK
ENTER
MASTER OFF
STEADY MANUAL MODE SET
MENU
1 Ch Master
DONE
AUTO PATCHING ...
AUTO CONFIGURE FROM STAND ALONE
(NO MASTER NO SLAVE ENABLE)
MAIN
ADVANCED
EXIT
BACK
ENTER
SETUP
MODE
OPTIONS
OPTIONS
MASTER MODE
SLAVE MODE
EXIT
BACK
ENTER
IR CONTROL
SILENT MODE
AUTO CONFIGURE
AUTO CONFIG STAND AL EXIT
BACK
ENTER
MASTER OFF
PWM FREQUENCY 245 Hz PWM FREQUENCY 245 Hz PWM FREQUENCY 245 Hz PWM FREQUENCY 245 Hz
STEADY MANUAL MODE SET
MENU
1 Ch Master
PWM FREQUENCY
MAIN
SCENE
ADVANCED
EXIT
BACK
ENTER
SETUP
MODE
OPTIONS
OPTIONS
MASTER MODE
SLAVE MODE
EXIT
BACK
ENTER
IR CONTROL
SILENT MODE
PWM FREQUENCY
AUTO CONFIGURE
EXIT
BACK
STORE
+
-
PWM FREQUENCY (Hz): EXIT
BACK
STORE
-
+
245.000
632.000
PWM FREQUENCY (Hz):
↑
↓
↑
↓
↑
↓
↑
↓
↑
↓
↑
↓
↑
↓
↑
↓
↑
↓
↑
↓
↑
↓
↑
↓
8.1 8.2 8.3 8.4 8.5
Fig. 8

ProfiLED 450 CW - ProfiLED 450 WW
19
ADDRESS: SET
1 Ch Master
002
MAIN
MODE
OPTIONS
ADVANCED
FAN TEST
FAN SETTING
ADVANCED
EXIT
BACK
ENTER
↑
↓
EXIT
BACK
ENTER
↑
↓
COLOUR TEST
SETUP
MENU
SCENE
ADVANCED
COLOUR CORRECTION
LOAD FACTORY SETTING
Fig. 9
9.1

ProfiLED 450 CW - ProfiLED 450 WW
Spotlight s.r.l.
Via Sardegna 3
20098 S. Giuliano Milanese
Milano - Italy
Tel. [phone]
Fax [phone]
E-mail: [email protected]
www.spotlight.it
