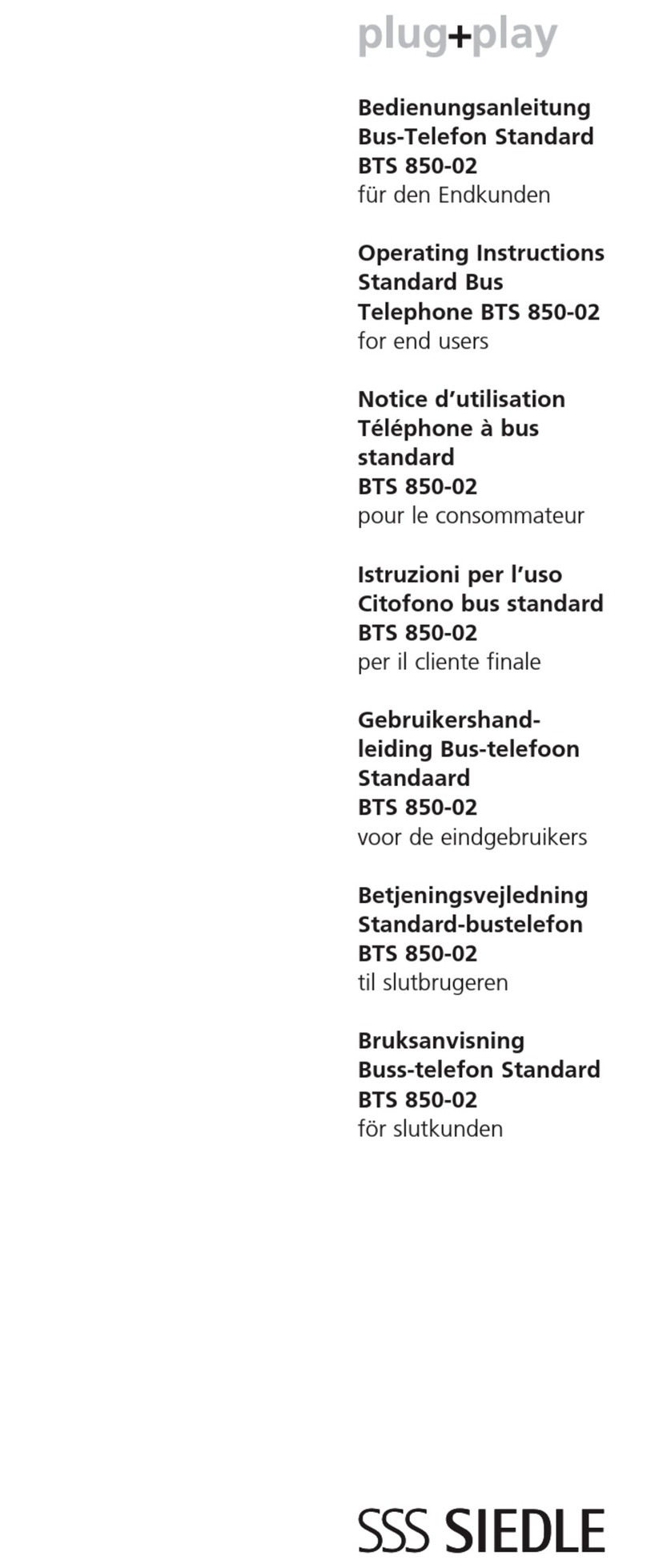

SSS Siedle BTS 850-02 E/S User manual

Bedienungsanleitung
für den Endkunden
Bus-Telefon Standard
Operating Instructions
for end users
Standard bus
telephone
Notice d’utilisation
pour le consommateur
Poste bus standard
Istruzioni per l’uso
per il cliente finale
Citofono bus standard
Gebruikershandleiding
voor de eindgebruiker
Bus-Telefoon
standaard
Betjeningsvejledning
til slutbrugeren
Bustelefon-Standard
Bruksanvisning
för slutkunden
Buss-telefon Standard
BTS 850-02

Türruf annehmen
Die Klingeltöne für Haustür
und Wohnungstür unter-
scheiden sich. Wenn ein
Besucher die Türklingel
drückt, klingelt das Haus-
telefon und die Taste
Stummschaltung blinkt.
Sie können das Gespräch
innerhalb von 45Sekunden
nach dem letzten Klingeln
annehmen.
Türöffner betätigen
Wenn Sie die Türöffnertaste
drücken, wird die Tür für 3
Sekunden geöffnet, von der
zuletzt geklingelt wurde.
Licht anschalten
Wenn Sie die Lichttaste drü-
cken, wird die Beleuchtung
eingeschaltet, wenn Ihr
Elektroinstallateur diese
angeschlossen hat.
Klingel stumm
schalten
Durch kurzes Drücken der
Taste Stummschaltung
werden alle Klingeltöne ab-
und wieder angeschaltet;
als Hinweis auf die Stumm-
schaltung leuchtet die Taste
rot. Wenn ein Besucher an
der Tür klingelt, solange das
Freisprechtelefon stumm
geschaltet ist, blinkt die
Taste.
Türstation anwählen
Hörer abnehmen. Lichttaste
2 mal drücken, um eine
Sprechverbindung zu der
Türstation aufzubauen,
von der zuletzt geklingelt
wurde.
Klingeltonlautstärke
Die Klingeltonlautstärke
kann in 5 Stufen eingestellt
werden:
Bei aufgelegtem Hörer
Taste Stummschaltung 3
Sekunden gedrückt halten,
um die eingestellte
Klingeltonlautstärke zu
hören.
Taste Stummschaltung
kurz drücken, Lautstärke
steigt um eine Stufe an.
Nach der höchsten Stufe
springt sie wieder zur nied-
rigsten Lautstärke.
Ausgewählte Lautstärke
durch 3 Sekunden Drücken
der Taste Stummschaltung
abspeichern.
Klingeltonmelodie
Sie können zwischen
11 Klingeltonmelodien
wählen. Es wird immer der
Klingelton für die Tür ein-
gestellt, von der zuletzt
geklingelt wurde; drücken
Sie also zuerst auf die
Klingel an der Haustür oder
der Wohnungstür. (Für
Intern- oder Gruppenruf
ist auch eine andere
Klingeltonmelodie wählbar).
Bei aufge-
legtem Hörer Türöffner-
und Lichttaste gleichzeitig
3 Sekunden gedrückt
halten, um die eingestellte
Klingeltonmelodie zu hören.
Durch Drücken der
Taste Stummschaltung
wechselt die Klingelton-
melodie.
Ausgewählte Klingel-
tonmelodie durch 3 Sek-
unden Drücken der Taste
Stummschaltung abspei-
chern.
Deutsch
2

Tastenbelegung
Die Tasten Licht, Monitor
einschalten und Stumm-
schaltung können auch
mit anderen Funktionen
belegt werden. Für weitere
Informationen wenden Sie
sich bitte an Ihren Elektroin-
stallateur.
Pflegehinweise
Reinigen Sie Ihr Innengerät
nur mit einem mit milder
Seifenlösung angefeuch-
teten, weichen Tuch.
Trockene Reinigung,
aggressive Reiniger und
Scheuermittel können die
Oberfläche beschädigen.
Ausführliche Pflegehinweise
im Downloadbereich unter
www.siedle.com.
Service
Für die Gewährleistung
gelten die gesetzlichen
Bestimmungen.
Der Austausch des Gerätes
im Servicefall erfolgt durch
Ihren Elektroinstallateur.
3

Accepting door calls
The ringing tones for the
front door and apartment
door are different. When a
visitor presses the door bell,
the telephone rings and the
mute button flashes.
The call can be accepted
within 45seconds of the
last ringtone.
Actuating the door
release
When you press the door
release button, the door
from which the last call
came is opened for 3sec-
onds.
Switching on the
light
When you press the light
button, the lighting is
switched on, provided this
has been connected by your
electrical installer.
Muting the bell
When the mute button
is pressed briefly, all the
ringing tones are switched
off or on again. The button
lights up red to indicate that
the mute has been acti-
vated. If a visitor rings the
doorbell, the button flashes
for as long as the hands-
free telephone is muted.
Selecting a door
station
Lift the receiver. Press the
light button twice to make
a speech connection to the
door station from which the
last call came.
Ringtone volume
The ringtone volume can be
set to 5 different levels:
Put down the receiver
then press and hold down
the mute button for 3 sec-
onds to hear the set ring-
tone volume.
Press the mute button
briefly and the volume
increases by one level. After
the highest level it goes
back to the lowest level.
Save the selected
volume by pressing the
mute button for 3 seconds.
Ringtone melody
You can choose between
11 ringtone melodies. The
ringtone is always set for
the door from which the
last call came.
For this reason, first ring
the bell at the front door or
apartment door. (A different
ringtone melody can also
be selected for internal or
group calls).
When the
handset is on-hook: Press
and hold down the door
release and light button
simultaneously for 3 sec-
onds to hear the set ring-
tone melody.
Pressing the mute
button changes the ring-
tone melody.
Save the selected ring-
tone melody by pressing the
mute button for 3 seconds.
Button assignment
The light, monitor-on and
mute buttons can also be
programmed with different
functions. For further infor-
mation, please contact your
electrical installer.
English
4

Care instructions
Only ever clean your indoor
device using a soft cloth
dampened with mild soap
solution. Dry, aggressive
cleaning agents and abra-
sive detergents can damage
the surface. Detailed care
instructions are located in
the download area of www.
siedle.com.
Servicing
Statutory warranty condi-
tions apply. Exchange of the
device in case of servicing
must be performed by your
electrical installer.
5

Prendre l’appel de
porte
Les sonneries de la porte
d’entrée et de la porte de
l’appartement sont diffé-
rentes. Lorsqu’un visiteur
appuie sur la sonnette de la
porte, le téléphone intérieur
sonne et la touche désacti-
vation clignote.
Vous pouvez prendre la
communication dans les
45secondes à compter de
la dernière sonnerie.
Actionner la gâche
Lorsque vous appuyez sur la
touche de la gâche, la porte
où l’on a sonné en dernier
s’ouvre pendant 3secondes.
Mettre la lumière
Lorsque vous appuyez sur la
touche lumière, l’éclairage
se met en service, si votre
installateur-électricien l’a
branché.
Désactiver les
sonneries
Un bref appui sur la touche
désactivation a pour effet
de désactiver et de réactiver
toutes les sonneries; Pour
signaler la désactivation, la
touche s’éclaire en rouge.
Lorsqu’un visiteur sonne
à la porte pendant que
le téléphone mains libres
est désactivé, la touche
clignote.
Sélectionner la
platine de rue
Décrocher le combiné.
Appuyer 2 fois sur la touche
lumière pour établir une
liaison vocale avec la platine
de rue où l’on a sonné en
dernier.
Volume de la sonnerie
Le volume de la sonnerie
peut être réglé en 5niveaux:
Le combiné étant rac-
croché, maintenir la touche
Désactivation appuyée pen-
dant 3 secondes pour
entendre le volume de son-
nerie qui a été réglé.
Appuyer brièvement sur
la touche Désactivation, le
volume augmente d’un
niveau. Une fois que le
volume a atteint le niveau
maximum, il retombe au
volume le plus bas.
Mémoriser le volume
sélectionné en appuyant
pendant 3 secondes sur la
touche Désactivation.
Mélodie de sonnerie
Vous pouvez choisir parmi
11 mélodies de sonnerie.
On règle toujours la son-
nerie pour la porte où l’on
a sonné en dernier; p.
conséquent, commencez
par appuyer sur la sonnerie
de la porte d’entrée ou de
la porte de l’appartement.
(Pour l’appel interne ou
l’appel groupé, une autre
mélodie de sonnerie peut
également être sélec-
tionnée).
Le combiné
étant raccroché: Maintenir
la touche gâche et la touche
lumière appuyées en même
temps pendant 3 secondes
pour écouter la mélodie de
sonnerie qui a été réglée.
Lorsque l’on appuie sur
la touche Désactivation, la
mélodie de sonnerie
change.
Français
6

Mémoriser la mélodie
de sonnerie choisie en
appuyant sur la touche
désactivation pendant 3
secondes.
Affectation des touches
Les touches Lumière, Mettre
le moniteur en marche
et Désactivation peuvent
égale-ment être dotées
d’autres fonctions. Pour
toute information complé-
mentaire, adressez-vous à
votre installateur-électricien.
Conseils d’entretien
Pour nettoyer votre appareil
intérieur, n’utilisez qu’un
chiffon doux humidifié
d’une solution savonneuse
non agressive. Un nettoyage
à sec, un détergent agressif
et un produit abrasif
peuvent endommager la
surface. Conseils d’entretien
détaillés dans la zone de
téléchargement, à l’adresse
www.siedle.com.
Service
Les dispositions légales
s’appliquent à la garantie.
En cas de réclamation,
l’échange de l’appareil est
assuré par votre installateur-
électricien.
7

Accettazione chia-
mata dal posto esterno
I toni di suoneria per chia-
mate dal posto esterno e
dal piano si differenziano.
Quando un visitatore preme
il campanello, il citofono di
sistema squilla per segna-
lare la chiamata e il tasto
della funzione “mute”
lampeggia.
La conversazione può essere
accettata entro 45secondi
dall’ultimo squillo del cam-
panello.
Azionamento
apriporta
Premendo il tasto apriporta,
si apre per 3secondi la
porta da cui è stato suonato
il campanello l’ultima volta.
Accensione luce
Premendo il tasto luce, si
accende l’illuminazione, se
l’elettricista installatore ha
effettuato il relativo colle-
gamento.
Attivazione funzione
“mute”
Premendo brevemente
il tasto della funzione
“mute”, tutti i toni di chia-
mata vengono disattivati e
riattivati; l’attivazione della
funzione “mute” viene
segnalata dall’accensione
del relativo tasto (luce
rossa). Se un visitatore
suona alla porta, il tasto
lampeggia finché il citofono
vivavoce rimane impostato
sulla funzione “mute”.
Selezione posto
esterno
Sollevare il ricevitore.
Premere 2 volte il tasto luce
per stabilire un collega-
mento fonico con il posto
esterno, da cui è stato suo-
nato il campanello l’ultima
volta.
Volume del campanello
Il volume del campanello
può essere regolato in
5livelli:
A ricevitore agganciato
premere il tasto della fun-
zione “mute” per 3 secondi
per sentire il volume del
campanello impostato.
Premendo brevemente
il tasto della funzione
“mute” il volume aumenta
di un livello. Dopo il mas-
simo livello, il volume torna
automaticamente al livello
minimo.
Salvare il volume sele-
zionato premendo per 3
secondi il tasto della fun-
zione “mute”.
Melodia del campanello
È possibile selezionare fra
11 melodie del campanello.
Viene sempre impostata
la melodia della porta
da cui è stato suonato il
campanello l’ultima volta;
occorre quindi premere
innanzi tutto il campanello
del posto esterno o del
piano. (Per chiamate interne
o di gruppo è possibile
selezionare anche un’altra
melodia).
Italiano
8

A ricevitore
agganciato: Tenere premuto
contemporaneamente il
tasto apriporta e il tasto luce
per 3 secondi per sentire la
melodia del campanello
impostata.
Premendo il tasto della
funzione “mute” è possibile
cambiare la melodia del
campanello.
Memorizzare la melodia
del campanello selezionata
premendo per 3 secondi il
tasto „mute“.
Assegnazione dei tasti
Ai tasti luce, accensione
monitor e funzione “mute”
possono essere assegnate
anche altre funzioni. Per
maggiori informazioni rivol-
gersi al proprio elettricista
installatore.
Indicazioni manutenzione
Pulire l’apparecchio interno
esclusivamente con un
panno morbido imbevuto
di soluzione saponata deli-
cata. Procedure di pulizia a
secco, detergenti aggressivi
e mezzi abrasivi possono
danneggiare la superficie
dell’apparecchio. Le istru-
zioni di manutenzione
dettagliate possono essere
scaricate dalla sezione di
download nel sito
www.siedle.com.
Assistenza
Ai fini della garanzia si
applicano le disposizioni di
legge. La sostituzione dell’
apparecchio nel caso di
assistenza specifico avviene
a cura del vostro elettricista
installatore.
9

Deuroproep
aannemen
De beltonen voor huis-
deur en woningdeur zijn
verschillend. Wanneer een
bezoeker de deurbel drukt,
gaat de telefoon over en
knippert de mute-toets.
U kunt het gesprek tot
45seconden na de laatste
keer overgaan aannemen.
Deuropener drukken
Wanneer u de deuropener-
toets drukt, wordt de deur
waarvandaan het laatst
werd gebeld, gedurende
3seconden geopend.
Licht aanschakelen
Wanneer u de lichttoets
drukt, wordt de verlichting
ingeschakeld, indien uw
elektro-installateur deze
heeft aangesloten.
Bel stil schakelen
Door kort drukken van
de toets mute-schakeling
worden alle beltonen uit- en
weer ingeschakeld; als aan-
duiding op de mute-scha-
keling brandt de toets rood.
Wanneer een bezoeker aan
de deur belt, zolang de
handsfree telefoon mute
geschakeld is, knippert de
toets.
Deurstation kieze
Hoorn opnemen, lichttoets
2 maal drukken, om een
spraakverbinding naar het
deurstation op te bouwen
waarvandaan voor het
laatste werd gebeld.
Beltoonvolume
Het beltoonvolume kan in 5
trappen worden ingesteld:
Bij opgelegde hoorn de
mute-toets 3 seconden
ingedrukt houden, om het
ingestelde beltoonvolume te
horen.
Mute-toets kort
drukken, het volume wordt
een trap hoger. Na de
hoogste trap spring zij weer
terug naar het laagste
volume.
Gekozen volume door
het 3 seconden drukken van
de mute-toets opslaan.
Beltoonmelodie
U kunt kiezen tussen 11
beltoonmelodieën. De bel-
toon wordt altijd voor de
deur ingesteld waarvandaan
voor het laatst werd gebeld;
drukt u dus eerst op de
bel bij de huisdeur of de
woningdeur. (Voor interne
of groepsoproep is ook een
andere beltoonmelodie te
kiezen).
Bij opgelegde
hoorn Deuropener- en licht-
toets gelijktijdig 3 seconden
drukken, om de ingestelde
beltoonmelodie te horen.
Door het drukken van
mute verandert de beltoon-
melodie.
Uitgekozen beltoonme-
lodie door 3 seconden
drukken van de mute-toets
opslaan.
Toetsenverdeling
De toetsen licht, monitor
inschakelen en mute
kunnen ook van andere
functies worden voorzien.
Wendt u zich voor verdere
informatie a.u.b. tot uw
elektro-installateur.
Nederlands
10

Onderhoudsaanwijzingen
Reinigt u uw telefoon
alleen met een zachte
doek, vochtig gemaakt met
een milde zeepoplossing.
Droge reiniging, agres-
sieve reinigingsmiddelen
en schuurmiddelen kunnen
het oppervlak beschadigen.
Uitgebreide onderhouds-
richtlijnen in het down-
loadbereik onder
www.siedle.com.
Service
Voor de aansprakelijkheid
gelden de wettelijke bepa-
lingen. De omruil van een
apparaat onder garantie
geschiedt door uw elektro-
installateur.
11

Besvarelse af
døropkald
Der er forskel på ringeto-
nerne fra hhv. gadedøren
og døren til den enkelte
lejlighed. Når en besøgende
trykker på dørklokken,
ringer hustelefonen, og
trykknappen opkaldsfra-
kobling blinker.
De kan besvare opkaldet
inden for 45sekunder, efter
sidste ringetone har lydt.
Aktivering af
døråbner
Når De trykker på døråb-
nerknappen, åbnes den dør,
hvor seneste opkald blev
foretaget, i 3sekunder.
Aktivering af lys
Når De betjener lampe-
trykket, aktiveres belys-
ningen, hvis denne er blevet
tilsluttet af elinstallatøren.
Fkobling af ringe-
klokke
Ved at trykke kort på
opkaldsafbrydertasten fra-
og genindkobles alle rin-
getoner. Når ringetonen er
frakoblet, lyser tasten rødt.
Hvis en besøgende ringer på
døren, medens ringetonen
er frakoblet på den håndfri
telefon, blinker tasten.
Valg af dør station
Løft røret. Tryk 2 gange på
lampetrykket for at etablere
taleforbindelse til den dør-
station, hvor seneste opkald
blev foretaget.
Ringetonestyrke
Ringetonestyrken kan ind-
stilles i 5 trin:
Med røret lagt på
holdes opkaldsfrakoblings-
trykket nede i 3 sekunder,
således at den indstillede
ringetonestyrke høres.
Ved et kort tryk på
opkaldsfrakoblingstrykket
øges lydstyrken ét trin. Efter
det højeste trin springer rin-
getonen tilbage til laveste
lydstyrke.
Den valgte lydstyrke
gemmes ved at trykke på
opkaldsfrakoblingstrykket i
3 sekunder.
Ringetonemelodi
De kan vælge mellem 11
forskellige ringetonemelo-
dier. Ringetonen indstilles
altid for den dør, hvor
seneste opkald blev fore-
taget. De skal altså først
trykke på ringeklokken ved
gadedøren eller døren til
lejligheden. (Det er muligt
at vælge en anden ringe-
tonemeleodi til internt kald
eller gruppekald).
Når telefon-
røret er lagt på Hold dør-
åbner- og lampetryk nede
samtidig i 3 sekunder for at
høre den indstillede ringeto-
nemelodi.
Ved aktivering af
opkaldsfrakoblingstrykket
skifter ringetonemelodien.
Den valgte ringetone-
melodi gemmes ved at
trykke på opkaldsfrakob-
lingstasten i 3 sekunder.
Dansk
12

Programmering af tryk
Lampetrykket, monitor-
trykket og opkaldsfra-
koblingstrykket kan også
programmeres med andre
funktioner. Yderligere
oplysninger fås hos Deres
elinstallatør.
Vedligeholdelse
Rengør kun indendørsmo-
dellen med en blød, fugtig
klud, der er dyppet i mildt
sæbevand. Tør rengøring,
skrappe rengøringsmidler
og skuremidler kan beska-
dige overfladen. Detaljerede
plejetips kan downloades
under www.siedle.com.
Service
Med hensyn til garanti
gælder lovens bestem-
melser. Udskiftning af
enheden ved service fore-
tages af Deres elinstallatør.
13

Ta emot ett
dörranrop
Det är olika ringsignaler
för husdörren och vånings-
dörren. När en besökare
trycker på dörringklockan,
ringer hustelefonen och
knappen för stumkopp-
lingen blinkar.
Du kan ta emot samtalet
inom 45sekunder efter den
sista påringningen.
Aktivera dörröpp-
naren
När du trycker på dörr-
öppningsknappen, öppnas
dörren under 3sekunder
efter den sista påring-
ningen.
Tända ljuset
När du trycker på ljus-
knappen, kopplas
belysningen på, ifall din
elinstallatör har anslutit den.
Stänga av ring-
klockan
Genom att kort trycka in
avstängningsknappen,
kopplas alla ringsignalerna
från och åter på; för att
påvisa att den är avstängd
lyser knappen rött. När en
besökare ringer på dörren,
blinkar knappen så länge
som telefonen för frihands-
samtal är avstängd.
Välja dörr station
Lyft av hörluren. Tryck 2
gånger på ljusknappen för
att etablera en samtalsför-
bindelse med den portsta-
tion från vilken det ringde
sist.
Ringsignalens ljudstyrka
Ringsignalens ljudstyrka kan
ställas in i 5steg:
När hörluren har lagts
på, håll knappen för stum-
kopplingen intryckt under 3
sekunder, för att höra den
ljudstyrka som är inställd för
ringsignalen.
Tryck kort på knappen
för stumkopplingen, ljud-
styrkan ökar med ett steg.
Efter det högsta steget åter-
vänder den till den lägsta
ljudstyrkan.
Spara den utvalda ljud-
styrkan genom att trycka på
knappen för stumkopp-
lingen under 3 sekunder.
Ringsignalsmelodi
Du kan välja mellan 11
ringsignalsmelodier.
Ringsignalen ställs alltid in
för den dörr på vilken det
ringdes sist; tryck alltså först
på ringklockan till husdörren
eller våningsdörren. (Det
är även möjligt att välja en
annan ringsignalsmelodi för
ett internt eller ett grup-
panrop.)
När hörluren är
pålagd, Håll dörröppnings-
och ljus-knappen intryckta
samtidigt under 3 sekunder,
för att höra den melodi som
är inställd för ringsignalen.
Genom att trycka på
knappen för stumkopp-
lingen ändras melodin för
ringsignalen.
Spara den utvalda
melodin för ringsignalen
genom att trycka på
avstängningsknappen under
3 sekunder.
Svenska
14

Knapptilldelning
Knapparna ljus, påkoppling
av monitorn och stumkopp-
ling kan även tilldelas andra
funktioner. För närmare
upplysningar, kontakta din
elinstallatör.
Skötselanvisningar
Rengör internapparaten
endast med en mjuk trasa
som fuktats med en mild
tvållösning. Torr rengöring,
aggressiva rengöringsmedel
och skurmedel kan skada
ytan. Utförliga skötselanvis-
ningar återfinns i nedladd-
ningszonen under
www.siedle.com.
Service
För garantin gäller de lagliga
bestämmelserna. Vid behov
av service ska ett utbyte av
apparaten utföras av din
elinstallatör.
15

S. Siedle & Söhne
Postfach 1155
78113 Furtwangen
Telefon [phone]
Telefax [phone]
www.siedle.de
[email protected]
© 2005/07.20
Printed in Germany
Best.-Nr. 200034927-02
