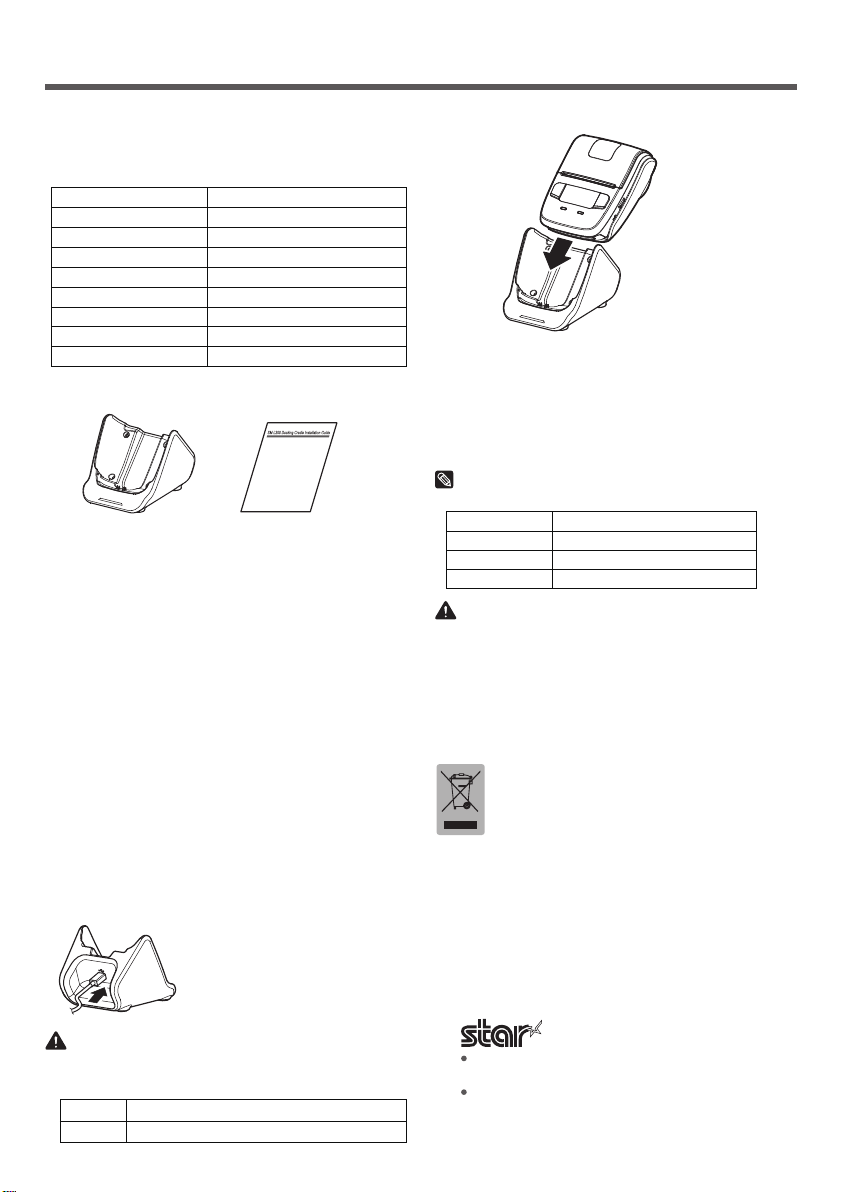

SM-L200 ChargingCradle Installation Guide
◈Introduction ◈Battery Charging
◈WEEE (Waste Electrical and Electric Equipment)
This installation guide provides information required for
product installation and use. Read the following contents
carefully,before using this product.
◈Components
◈Installation Precautions
◈Connecting the Cables
Charging Cradle
1. Turn the printer off.
2. Slide the printer into the charging cradle as shown.
3. Place the printer correctly on a cradle.
*1) Red LED means charging.
4. Charging begins when the printer is inserted.
5. When charging is complete, pull out the printer to remove it.
Installation Guide
1. Avoid placing in direct sunlight and/or locations subject
to excessive heat.
2. Do not use or store in locations subject to high tempera-
tures and/or humidity.
3. Do not use or store in dusty locations.
4. Do not install in unstable and/or non-level locations.
5. Subjecting the product to strong vibration and/or shock
can cause damage.
6. Secure sufficient space in the installation area to facilitate
easy usage.
7. Do not short-circuit at the charging contact part using
some metal parts like clip. This might increase the risk of
igniting and emitting smoke.
8. Be careful to not enter water or any foreign objects into
the charging cradle. This might increase the risk of ignit-
ing and emitting smoke.
NOTE
Battery charging status descriptions are as follows.
WARNING
Use the communication port which certied by USB com-
pliance or USB charging port.
1. If the LED if o, indicates error or no power of USB port
or charger.
2. The charging time may vary depending on the type of
the charger. Normally, it takes 4 to 5 hours to charge
the battery pack.
This marking shown on the product or its literature,
indicates that it should not be disposed of with other
household wastes at the end of its working life.
To prevent possible harm to the environment or hu-
man health from uncontrolled waste disposal, please
separate this from other types of wastes and recycle it respon-
sibly to promote the sustainable reuse of material resources.
Household users should contact either the retailer where they
purchased this product, or their local government office, for
details of where and how they can take this item for environ-
mentally safe recycling. Business users should contact their
supplier and check the terms and conditions of
the purchase contract. This product should not be mixed with
other commercial wastes for disposal.
Item
Rated Voltage
Input Voltage
Input Current
Output Current
Output Rated Current
Operating Condition
Storage Condition
Output No-load Voltage
Specifications
5V
DC 5V
0.5A
4.75V to 5.25V
0.5A MAX
500mA
0℃to 40℃,
20% to 85%RH
1. Connect USB cord for battery
charger to the power connector
of the charging cradle.
2. Plug the power cord into a po-
wer outlet.
Input power is 5V DC, 0.5A.
CAUTION
Web site
http://www.star-m.jp/eng
STAR MICRONICS CO.,LTD.
536 Nanatsushinya,Shimizu-ku,Shizuoka,424-0066 Japan
Tel: (int+81)-54-347-0112
Fax: (int+81)-54-347-0409
LED
LED Off
Self-Test
Error condition for charging cradle or no power.
LED
Red LED On*1)
Green LED On
LED Off
Charging Status
Charging
Fully Charged / Power Indicator
Error / No Power

SM-L200 チャ ー ジングクレイドル設置ガイド
◈はじめに ◈バッテリーを充電する
本書には、本製品の設置および取り扱いに関して必要な情報
が記載されています。本製品をお使いになる前に必ず本書を
お読みください。
◈同梱品の確認
◈設置上の注意
◈ケーブルを接続する
チャ ー ジングクレイドル
1.プリンターの電源を切ってください。
2.イラストのように、プリンターをチャージングクレイドルへ
スライドさせて、正しくセットしてください。
3.プリンターが正しくセットされると、充電中を示す赤色LED
が点灯し、充電を開始します。
4.充電が完了したらプリンターを上側へとスライドさせ、取り
外してください。
設置ガイド
1.直射日光の当たる場所や過度の熱にさらされる場所に置かな
いでください。
2.高温多湿な場所で使用・保管しないでください。
3.ほこりの多い場所で使用・保管しないでください。
4.ぐらついた台の上や傾いた所など、不安定な場所に置かない
でください。
5.製品に強い振動や衝撃を与えると、故障や破損の原因になり
ます。
6.使いやすくするため、設置場所には十分なスペースを確保し
てください。
7.充電接触部分にクリップなどの金属部品によって、ショート
させないでください。発煙発火の原因になります。
8.チャ
ー ジングクレイドルに水をかけたり、異物を入れたりし
ないでください。発煙発火の原因になります。
メモ
バッテリー充電の状況は、下記をご参照ください。
警告
USB規格に準拠している通信ポートまたはUSB充電ポートを
使用してください。
1.LEDが消えている時は原因として、エラーが発生している、
もしくはUSBポートまたは充電器の電源が入っていないこ
とが考えられますので、ご確認ください。
2.充電時間は、チャージャーのタイプによって異なります。
通常、バッテリーパックの充電には4〜5時間かかります。
ウェブサイト
http://www.star-m.jp/eng
スター精密株式会社
〒424-0066静岡県静岡市清水区七ツ新屋536
電話:054-347-0112 Fax:054-347-0409
項目
定格電圧
入力電圧
入力電流
出力電流
出力定格電流
動作環境
保存環境
出力無負荷電圧
一般仕様
5V
DC5V
0.5A
4.75V〜5.25V
最大0.5A
500mA
 0℃〜40℃、20%〜85%RH
-20℃〜70℃、5%〜95%RH
1.チャージングクレイドル用USB
ケーブルを、チャージングクレ
イドルの電源コネクタに接続し
てください。
2.電源コードをDC5V、0.5Aの電
源出力コネクタに差し込んでく
ださい。
注意
LED
LED消灯
自己判断
チャ
ー ジングクレイドルのエラ ー または通電なし
LED
赤色LED点灯
緑色LED点灯
LED消灯
充電状況
充電中
フル充電／通電あり
エラー／通電なし
