Star Micronics SM-L300 User manual

-20℃to 60℃, 5% to 90%RH(No condensation)
(0℃to 10℃:Max0.5A (Recommendation)*1

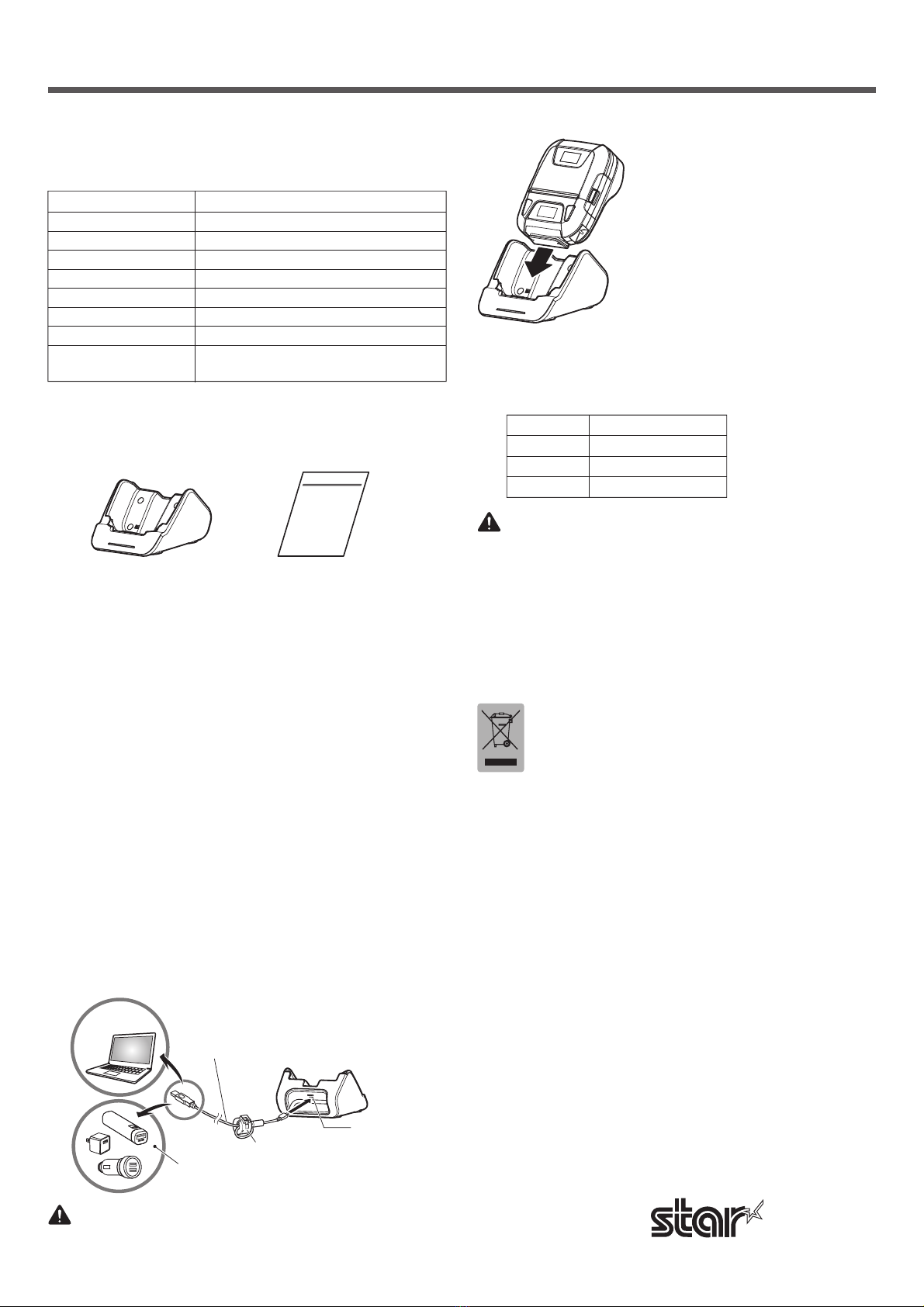

SM-L300 ChargingCradle Installation Guide
ϤInformation Ϥ

Battery Charging
ϤWEEE (Waste Electrical and Electric Equipment)
This installation guide provides information required for
product installation and use. Read the following contents
carefully, before using this product.
ϤComponents
ϤPrecautions for Installation and Handling
ϤConnecting the Cables
Charging Cradle
1. Turn the printer o.
2. Slide the printer into the charging
cradle as shown.
3. Place the printer correctly on a
cradle.
4. Charging begins when the printer
is inserted.
5. When charging is complete, pull
out the printer to remove it.
Installation Guide
1. Do not short-circuit at the charging contact part using some
metal parts like clip. This might increase the risk of igniting
and emitting smoke.
2. Be careful to not enter water or any foreign objects into the
charging cradle. This might increase the risk of igniting and
emitting smoke.
3. Do not use this product in places where it is likely to come into
contact with water, oil or other liquids, or in places where there
is a lot of dust or lint in the environment.
4. Avoid placing in direct sunlight and/or locations subject to
excessive heat.
5. Subjecting the product to strong vibration and/or shock can
cause damage.
6. Do not install in unstable and/or non-level locations.
7. Secure sucient space in the installation area to facilitate easy
usage.
8. Do not use or store in locations subject to high temperatures
and/or humidity.
9. Do not use or store in dusty locations.
Charging Cradle LED display and charging status
CAUTION
Use the communication port which certied by USB compliance or
USB charging port.
1. The charging time may vary depending on the type of the charger.
Normally, it takes 5 to 6 hours to charge the battery pack.
2. LED display at full charge is dierent between the printer and the
charging cradle. Please check the LED on the printer to see whe-
ther the charging is complete.
Item
Rated Voltage
Input Voltage
Input Current
Output Current
Operating Condition
Storage Condition
Output No-load Voltage
Specications
5V
4.75V - 5.25V
1.0A MAX
4.75V - 5.25V
1.0A MAX
0℃to 45℃,20% to 85%RH(No condensation)
Charging Condition
This charging cradle is just for charging. (It does not communicate to printer)
*1) When the printer is used in a low temperature environment ( less than 10
degrees), the battery’s performance will be diminished, and the amount
of time that you can use the printer for may be reduced.
0℃to 45℃,20% to 85%RH(No condensation)
NOTE
This marking shown on the product or its literature, indicates that
it should not be disposed of with other household wastes at the
end of its working life.
To prevent possible harm to the environment or human health
from uncontrolled waste disposal, please separate this from other
types of wastes and recycle it responsibly to promote the sustainable reuse
of material resources.
Household users should contact either the retailer where they purchased
this product, or their local government oce, for details of where and how
they can take this item for environmentally safe recycling. Business users
should contact their supplier and check the terms and conditions of the
purchase contract. This product should not be mixed with other commercial
wastes for disposal.
http://www.starmicronics.com/support/
SM-L300 Charging Cradle Installation Guide
This product complies with E-waste (Management) Rules, 2016.
In accordance with the requirement of the EU commission,
The manufacturer is :
Star Micronics Co.,Ltd.
20-10 Nakayoshida, Suruga-ku, Shizuoka-shi,
Shizuoka 422-8654 Japan
The importer is :
Star Micronics Europe Ltd.
Star House, Peregrine Business Park, Gomm Road, High Wycombe,
Bucks. HP13 7DL, U.K.
Note: If battery is always charged even though it is full, the amount
of time that you can use the printer may be reduced.
LED
Red LED
Green LED
No LED
Status
Charging
Fully Charged
Error / No Power
Charging via PC
USB Port
Ferrite Core (Printer Accessory)
USB Cable (Printer Accessory)
Attach a ferrite core to the USB cable.
Refer to section 11.4 of Product Specications.
USB Chager (USB chargers are sold separately.)
USB charger
Mobile battery charger
USB cigar charger etc.

SM-L300チャ ー ジングクレードル設置ガイド
Ϥはじめに
ӭバッテリーを充電する
本書には、本製品の設置および取り扱いに関する大切な情報が
記載されています。本製品をお使いになる前に必ず本書をお読
みください。
ӭ同梱品の確認
ӭ設置および取り扱い上の注意
チャージングクレードル
1. プリンタ ー の電源を切ってください。
2. イラストのように、プリンターを
チャ
ー ジングクレードルへスライド
させて、正しくセットしてください。
3. プリンタ
ー がセットされると、赤色
LEDが点灯し、充電が開始されます。
4. 充電が完了したらプリンターを上側
へとスライドさせ、取り外してくだ
さい。
設置ガイド
1. 充電接触部分にクリップなどの金属部品によって、ショート
させないでください。発煙発火の原因になります。
2. チャージングクレードルに水をかけたり、異物を入れたり
しないでください。発煙発火の原因になります。
3. 水や油などの液体のかかる場所、ちり・ほこりの多い場所
では使用しないでください。
4. 直射日光の当たる場所や過度の熱にさらされる場所に設置
しないでください。
5. 製品に強い振動や衝撃を与えると、故障や破損の原因になり
ます。
6. ぐらついた台の上や傾いた所など、不安定な場所に置かない
でください。
7. 十分なスペースがある使いやすい場所に設置してください。
8. 高温多湿な場所で使用・保管しないでください。
9. ほこりの多い場所で使用・保管しないでください。
※本製品は充電用であり、プリンターと通信できません。
*1）低温下(10℃以下)で使用した場合、バッテリーの性能が低下し
プリンターの使用可能時間が短くなることがあります。
●チャージングクレードルのLED表示と充電状況
1.充電時間は、チャージャーのタイプによって異なります。
通常、バッテリーパックの充電には5〜6時間かかります。
2.フル充電を示すLED表示は、プリンター本体とクレードル
間で差が生じます。
充電の完了は、プリンター本体のLEDでご確認ください。
http://www.star-m.jp
項目
定格電圧
入力電圧
入力電流
出力電流
動作環境
保存環境
出力無負荷電圧
一般仕様
5V
4.75V-5.25V
最大1.0A
4.75V〜5.25V
最大 1.0A
0℃〜45℃、20%〜85%RH
（結露なきこと）
-20℃〜60℃、 5%〜90%RH（結露なきこと）
充電環境 0℃〜45℃、20%〜85%RH（結露なきこと）
（0℃〜10℃：最大0.5A推奨）
*1
注記
注記:常時充電状態で使用し続けますと、バッテリーの劣化
が早まります。
ӭケーブルを接続する
注意
USB規格に準拠している通信ポ ー トまたはUSB充電ポ ー トを
使用してください。
im00581
LED
赤色LED点灯
緑色LED点灯
LED消灯
充電状況
充電中
フル充電
エラー／通電なし
PCへの
接続による充電
USBポート
フェライトコア
（プリンターの同梱品）
USBケーブル
（プリンターの同梱品）
フェライトコアをUSBケーブルに取り付けて
ご使用ください。
（製品仕様書の「11.4項」参照）
USB充電器（USB充電器は別売りです）
USB電源アダプター
バッテリー付き充電器
USBシガー充電器 その他
