Stark Kah2500s User manual

Käyttö- ja huolto-ohjekirja

Alkuperäiset ohjeet

Kääntöadapteri KAH2500S,

KAH3000S

Bruks- och underhållsanvisning

Ursprungliga instruktioner

Svängram KAH2500S,KAH3000S

Operation-and maintenance manual

Original instructions

Reverse Fit device

KAH2500S,KAH3000S

Sisällys

1. Lue ennen käyttöä ..................................................................................................................................... 4

1.1 Turvallisuusohjeet ............................................................................................................................. 4

2. Laitteen käyttötarkoitus ............................................................................................................................ 5

3. Kääntöadapterin asentaminen ja käyttöönotto........................................................................................ 5

4. Huolto-ohjeet ............................................................................................................................................ 6

1. Användningssyfte ...................................................................................................................................... 7

1.1 Säkerhetsinstruktioner ...................................................................................................................... 7

2. Montering och driftsättning av svängadapter........................................................................................... 8

3. Serviceanvisning ........................................................................................................................................ 9

1. Purpose of the device.............................................................................................................................. 10

1.1Safety instructions.................................................................................................................................. 10

2. Installing the Reverse Fit device and deployment................................................................................... 11

3. Maintenance instructions........................................................................................................................ 12

4. Vaatimustenmukaisuusvakuutus/Declaration on conformity………………………………………………………………….13

1. Lue ennen käyttöä

Tarkasta laitteen kunto, jos havaitset puutteita tai vaurioita tuotteessa ota yhteyttä

tuotteen valmistajaan. Tutustu tämän ohjekirjan sisältöön ja noudata määrättyjä

ohjeita. Ohjeita noudattamalla varmistat tuotteen toimivuuden ja oman

turvallisuutesi.

Huom! tarkista ensimmäisen käyttötunnin jälkeen tuotteen rakenne, sekä pulttien ja

mutterien kireydet. Katso myös, ettei hydrauliikassa ole vuotoja. Tee nämä

tarkastukset käytössä myös päivittäin. Mikäli havaitset tuotteessa vikaa, korjaa se

välittömästi. Ongelmatilanteissa ota yhteyttä valmistajaan.

1.1 Turvallisuusohjeet

•Työlaitetta saa käyttää vain sen toimintaan perehtynyt henkilö. Ensisijainen

vastuu laitteen turvallisesta käytöstä on käyttäjällä.

•Varmista, että peruskoneen vaatimukset ovat kunnossa.

•Älä koskaan työskentele viallisella laitteella

•Ennen käyttöä varmista, että laitteen kytkentä peruskoneeseen on kunnossa

ja kaikki lukitukset kiinni.

•Sammuta traktori huoltotöiden ajaksi. Kytke myös seisontajarru päälle.

•Älä koskaan mene pelkän etukuormaajan varassa olevan laitteen alle. Tue

laite.

•Konetta kytkettäessä huomioi puristumisvaara.

•Älä käytä laitetta sellaiseen tarkoitukseen, mihin sitä ei ole suunniteltu.

•Huoltotöissä käytä asianmukaisia suojavarusteita.

•Älä poista laitteesta siihen kuuluvia osia. Osien poistaminen voi heikentää

laitteen turvallisuutta.

•Perehdy varoitustarroihin ja kyltteihin.

•Laitetta käytettäessä yleisillä teillä on noudatettava tieliikennelakia ja

asetuksia.

•Huomioi laitteen leveys, paino ja muut seikat jotka vaikuttavat esim.

ajettavuuteen. Sovita työskentelynopeus olosuhteiden mukaan. Huomioi

myös, ettei työskentelyalueella ole ketään.

•Ennen hydrauliikkaletkujen irrottamista koneen on oltava tukevasti maassa.

•Käytä vain alkuperäisiä varaosia.

2. Laitteen käyttötarkoitus

Stark kääntöadapterit ovat tarkoitettu Stark-KAH2500S ja KAH3000S- kauhaharjojen

lisävarusteiksi. Kääntöadapteri on mahdollista asentaa kauhaharjaan myös

jälkiasenteisena. Kääntöadapterilla varustetussa kauhaharjassa on kauhan huulilevy

koneeseen päin, jolloin kauhaharja tekee eteenpäin ajettaessa paremman

harjaustuloksen.

3. Kääntöadapterin asentaminen ja käyttöönotto.

1. Jos olet ostanut adapterin jälkiasenteisena, asenna kauhaharjan molemmille

puolille runkoa vastakappaleet. (Kiinnitys kuusioruuveilla: 6kpl DIN933 8.8

M16x60 pultteja+nyloc muttereita puolelleen). Vastakappaleen paikoitus

osoitettu kuvassa 1.

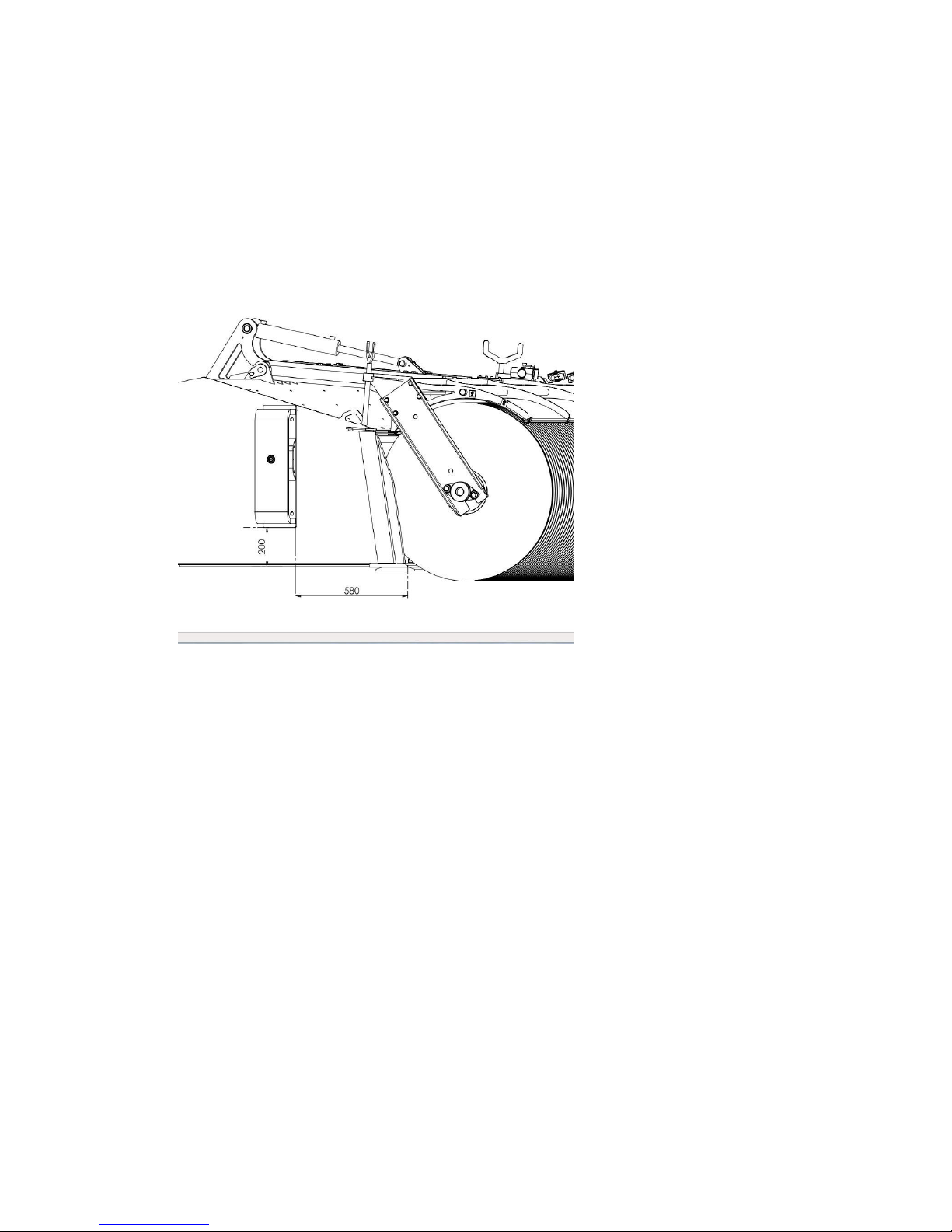

Kuva 1. Vastakappaleen paikoitus

2. Vastakappaleita ei tarvitse irroittaa kauhaharjasta, vaikka kääntöadapteria ei

käytettäisikään.

3. Ota kääntöadapterin sovitteista kiinni peruskoneella ja ota kääntöadapterin

aisojen tartuntahahloilla kiinni kauhan vastapaloista siten, että

vastakappaleen niveltappi on hahlon pohjalla (kuva 2)

4. Lukitse adapteri kiinni vastakappaleeseen mekaanisella lukituksella

molemmilta puolin kauhaa (kuva 3.). Muista lukita kiinnitys sokilla. Huom! Älä

työnnä sormiasi tai käsiäsi väliin kiinnittäessäsi lukitusta.

5. Muista kiinnittää hydrauliletkut.

6. Irroitus käänteisessä järjestyksessä. Huom. Irroittaessasi aisoja

vastakappaleiden lukituksesta: huomioithan, että aisa ei nostata eikä painata

kauhaa! mekaanista lukitusta ei saa irroittaa jos kauha on painatuksessa,

koska aisa saattaa pudota nopeasti alas!

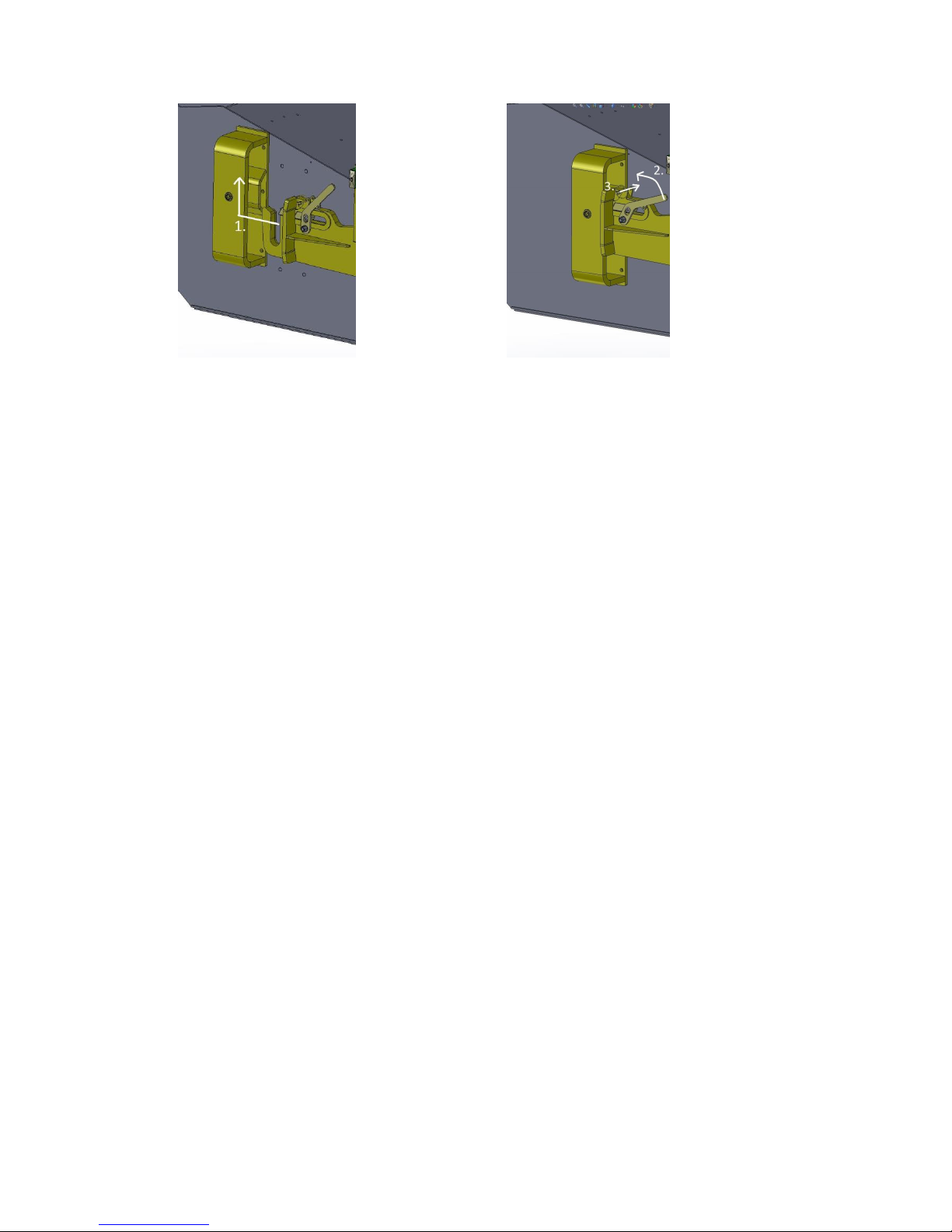

Kuva 2. Aisojen tartunta Kuva 3. Aisojen lukitseminen

4. Huolto-ohjeet

Rasvaa vastapalojen niveltappi säännöllisin väliajoin (purista vaseliinia 20h välein).

Muita rasvauskohteita kääntöadapterissa ei ole. Tarkista tuotteen rakenne

säännöllisin väliajoin ja jos havaitset tuotteessa vikaa tee korjaukset ennen

työskentelyä.

Käytä laitteessa vain alkuperäisiä vara-osia.

1. Användningssyfte

Stark svängadaptrarna är avsedda som tilläggsutrustning för sopskoporna Stark

KAH2500S och KAH3000S. Svängadaptern kan också monteras på sopskopan i

efterskott. En sopskopa som är utrustad med svängadapter har skopans läpplåt vänd

mot maskinen, vilket gör att sopskopan sopar bättre när man kör framåt.

1.1 Säkerhetsinstruktioner

•Arbetsmaskinen får endast användas av en person som känner till hur

den fungerar. Användaren har det primära ansvaret för att maskinen

används säkert.

•Kontrollera att basmaskinen är kompatibel med maskinen.

•Arbeta aldrig med en skadad maskin.

•Kontrollera före användning att maskinen är ordentligt påkopplad på

basmaskinen och att alla låsningar är fast.

•Stäng av traktorn medan du utför underhåll. Dra även åt

parkeringsbromsen.

•Gå aldrig under maskinen när den bärs upp av endast frontlastaren.

Stöd maskinen.

•Observera risken för klämning när du kopplar maskinen.

•Använd inte maskinen för något sådant ändamål som den inte

konstruerats för.

•Använd tillbörlig skyddsutrustning när du underhåller maskinen.

•Ta inte bort några delar från maskinen, eftersom detta kan försämra

dess säkerhet.

•Sätt dig in i varningsdekalerna och skyltarna.

•Om du använder maskinen på allmän väg måste du följa vägtrafiklagen

och tillhörande förordningar.

•Observera maskinens bredd, vikt och andra faktorer som kan påverka

till exempel körbarheten. Anpassa arbetshastigheten till förhållandena.

Observera också att ingen får befinna sig inom arbetsområdet.

•Maskinen måste stå stadigt på marken innan du tar loss

hydraulslangarna.

•Använd endast originaldelar.

2. Montering och driftsättning av svängadapter

1. Om du har köpt svängadaptern för eftermontering, ska du montera

motstycken på vardera sidan av sopskopan som fästen (fastsättning med

sexkantskruv: 6 st. DIN944 8.8 M16x60 bultar+nyloc-muttrar per sida).

Motstyckets position visas på bild 1.

Bild 1. Motstyckets position

2. Motstyckena behöver inte tas loss från sopskopan även om du inte skulle

använda svängadaptern.

3. Ta grepp i adaptrarna med basmaskinen och ta grepp om skopans motstycken

med svängadapterns fästspår på dragstängerna så att motstyckets ledade

tapp ligger i botten av spåret (bild 2).

4. Lås adaptern vid motstycket med den mekaniska låsningen på bägge sidor om

skopan (bild 3). Kom ihåg att låsa med sprintarna. Obs! Sätt inte fingrarna

eller händerna emellan när du fäster låsningen.

5. Kom ihåg att fästa hydraulslangarna.

6. Koppla loss i omvänd ordning. Obs! När du tar loss dragstängerna från

låsningen i motstyckena ska du se till att dragstången varken lyfter eller

belastar skopan! Den mekaniska låsningen får inte öppnas om skopas

belastas, eftersom dragstången kan falla ner mycket snabbt!

Bild 2. Fäste för dragstänger Bild 3. Låsning av dragstängerna

3. Serviceanvisning

Smörj ledtappen på motstyckena regelbundet (pressa in vaselin med 20 h intervall).

Det finns inte några övriga smörjpunkter på svängadaptern. Kontrollera

konstruktionen regelbundet och om du upptäcker något fel ska du reparera

produkten innan du börjar arbeta.

Använd endast originaldelar på utrustningen.

1. Purpose of the device

Stark Reverse Fit devices are accessories of the Stark-KAH2500S and KAH3000S

bucket sweepers. The Reverse Fit device can also be retrofitted on the bucket

sweeper. The bucket lip plate of a bucket sweeper equipped with the Reverse Fit

device faces the machine which enables a better sweeping result when ploughing

ahead.

1.1Safety instructions

•The equipment may only be used by a person familiar with its operation. The

user has primary responsibility for the safe operation of the device

•Make sure that the base machine is compatible with the device

•Never operate a faulty device

•Before use, make sure that the device is properly connected to the base

machine and all the locks are fastened

•Switch off the tractor during maintenance. Engage the parking brake

•Never go under a device that is suspended by the raised front loader only.

Support the device

•When connecting the machine, consider the danger of crushing

•Don’t use the device for a purpose for which it was not designed

•During maintenance, use appropriate protective equipment

•Do not remove parts that belong to the device. Removal of components may

impair the safety of the device

•Understand the warning labels and signage

•When using the device on public roads, road traffic laws and regulations must

be complied with

•Please note the device width, weight and other factors that affect drivability.

Adjust the working speed according to conditions. Please also ensure that

there are no people in the area of work

•Before removing the hydraulic hoses the machine should be firmly on the

ground

•Use original spare parts only

2. Installing the Reverse Fit device and deployment

1. If your Reverse Fit device has been retrofitted, install counterparts on both

sides of the bucket (attachment with hexagonal screws: 6 pcs of DIN933 8.8

M16x60 bolts + nyloc nuts for each side). Figure 1 displays the placement of

the counterpart.

Figure 1. Counterpart placement

2. The counterparts do not have to be removed from the bucket sweeper even if

the Reverse Fit device is not used.

3. Grip the Reverse Fit device by the fittings with a base machine and grip the

bucket counterparts with the shaft grip slots such that the joint pin of the

counterpart touches the bottom of the slot (Figure 2).

4. Lock the Reverse Fit device onto the counterpart with the mechanical locking

system on both sides of the bucket (Figure 3). Do not forget to use the cotter

to lock the attachment. Note! Be careful not to leave your fingers between

the parts when using the locking system.

5. Remember to attach the hydraulic hoses.

6. For removal, complete the process in reverse. Note! When removing the

locked shafts from the counterparts, make sure that the shaft does not lift or

press the bucket! The mechanical lock system must not be removed if the

bucket is pressed, as this may cause the shaft to fall abruptly!

Figure 2. Shaft grip Figure 3. Locking the shafts

3. Maintenance instructions

Grease the counterpart joint pin regularly (insert Vaseline at intervals of 20 hours).

Other parts of the Reverse Fit device do not need to be greased. Check the product’s

structure regularly and if you notice any defects, make the required repairs before

using the product.

Use original spare parts only.

Alkuperäinen valmistajan Ey-

vaatimustenmukaisuusvakuutus

Tuotteen yleisnimi:

Kääntöadapteri

Valmistusnumero:

Valmistaja:

Lametal Oy

Kaskenviertäjäntie 2

73100 LAPINLAHTI

puh. +358 17 731 565

Vakuuttaa, että seuraavat

työlaitteet täyttävät

konedirektiivin 2006/42/EY ja

soveltuvilta osin standardit SFS-

EN ISO 12100-1, SFS-EN ISO

12100-2 ja SFS-EN 1050:

Original manufacturer Declaration of

conformity:

Product name: Turning device

Serial number:

Manufacturer:

Lametal Oy

Kaskenviertäjäntie 2

73100 LAPINLAHTI, Finland

Tlf. +358 17 731 565

Hereby declare that the following

machinery fulfils all the relevant

requirements of EC machinery

directive 2006/42/EC and the following

standards SFS-EN ISO 12100-1, SFS-EN

ISO 12100-2 OG SFS-EN 1050:

Det ursprungliga EG-försäkran om

överensstämmelse:

Produktnamn:Svängram

Serienummer:

Tillverkare:

Lametal Oy

Kaskenviertäjäntie 2

73100 LAPINLAHTI, Finland

Tel. +358 17 731 565

Försäkrar härmed att arbetsredskap model

är tillverkad I överenstämmelse med

maskindirektivet (2006/42/EC), och

följander standarder: SFS-EN ISO 12100-1,

SFS-EN ISO 12100-2, SFS-EN 1050:

AH1300 LIGHT, AH1800 LIGHT, AH1600, AH2000, AH2000S, AH2500, AH2500S, AH3000S, AH3500S, AL 2000 LITE, AL 2400 LITE, AL 3700RR, AL 4200RR, AL3100R, AL3400R, AL3700R,

AL3900R, ALM 3700, ALM4200, AL2800, AL3000, AL3200, AL3600, AL4000, BELARUS STARK LIFT, HK300, HK350, HK400T, HK450T, HK450, HK550, HK700, HK1000, HK1200, HK1500,

HK2000, HK2500, HK3000, HK2000Twin, Auraustuki JD110, Auraustuki JD60, Auraustuki MF5455/946, Auraustuki MF6475/965, HT2600R, HT3050R, KAH1600, KAH1800ASF,

KAH1800, KAH 2000ASF, KAH 2000, KAH2000S, KAH2500S, KAH3000S, KAH2000, KAH2500TRS, KH1300, KH1600, KH1600S, KH2000S, KH2500S, KK1050HD, KK200EX, KK320EX,

KK400EX, KK550EX, KK700EX, KK1050EX, KK1050HD, KK160EX, KK280EX, KK320EX, KK400EX, KK 550EX, KK60EX, KK700EX, KK700HD, KK90EX, KKK1300, KKK2000, KKK3000, KKK4000,

KKK5000, KKK6000, KPK160, KPK160EX, KPK180EX, KPK 300EX, KPK 400EX, KPK 600EX, KPK100EX, KPK180, KPK200HD, KPK300GJ, KPK400HD, KPK40EX, KPK600EX, KPK600HD,

KPK60EX, KPKH S40, KPKH S45, KPKM S30, KPKM S32, KPKM S40, KPKM S45, LK 1100, LK 1300, LK 1600, LK 2000, LK 2500, LK 3000, LK 4000, LK 5000, LK 700, LSK 300EX, LSK 350EX,

LSK 500EX, LSK 650EX, LSK 750EX, LSK 80EX, LSK 900EX, LSK110EX, LSK160EX, LSK240EX, LSK300EX, LSK350EX, LSK350HD, LSK425EX, LSK500EX, LSK500EX ROTO, LSK650EX,

LSK650HD, LSK750EX, LSK750EX ROTOTILT, LSK80EX, LSK900EX, LSK900EX ROTOTILT, LSK900HD, Lumilinko S800, Lumilinko S810, Lumilinko ST815, Maansiirtovaunu 16T, MV16 HD,

MV18 HD, MV20 HD, NL2800R, NL3100R, NL3300R, NL3600R, NL4000R, NL1700,NL2000, NL2200, NL2400, NL2600, NL2800, NL3000, NL3200, NL3600, NL4000, NL2400 LITE, NL2800

LITE, PARALELLOGRAM I-sovite, PARALELLOGRAM II-Sovite, Pikakiinnike JCB CX, Pikakiinnike S-50 Hydr., Pikaliitin kallistuva NTP20 Hydr., pikaliitin S-50 mekaaninen, Pikaliitin S-60

mekaaninen, PKH S40, PKH S45, PKM S30, PKM S32, PKM S40, PKM S45, PL2000 LITE, PL2200 LITE, PL2500 LITE, PL 2800 LITE, PL 3000 LITE, PL 3200, PL 3600, Rengasjyrä 2400, RF

700 KÄÄNTÖLAITE, SL 1700/2900, SL 2000/3200, SL 2000/3200 BOBTACH, SL 2200/3600, SL 2300/3700, SL 2500/3900, SL 2500/4300, SL 2600/4400, SL 2600/4800, SL 2800/5000, SL

3000/5200, SL 3600/6000, SRK 0,8M3, SRK2500, SRK650, STARK LIFT, TL4030, TL5030, TA2800, TA300, TA3200, TA3600, TA4000, TA3100R, TA3400R, TA3700R, TAH1000S,

TAH1300S, TAH1600S, TAH2000S, TAH2500S, TLM2500, TLH2500, TLM3050, TLH3050, TH2000, TH2500, TH3000, THM2000, THM2500, THM3000, TK2750, TK2750, TL7000, TL7400,

UA2800/1500, UA3200/1800, UA3600/1800, UA3800/2400, UA4200/2400, UA4800/2400, UA4800/3000, UA4200/2400H, UA4800/2400H, UA4800/3000H, UA5400/3000H,

UA6000/3000H, UAR 4200/2400, UAR 4800/2400, UAR 4800/3000, UAR4200/2400H, UAR4800/2400H, UAR4800/3000H, UAR5400/3000H, UAR600 0/3000H, UA 2100 Micro, VHK

1800, VHK 2500, KAH2500ST, RF700-kääntölaite, RF790 kääntölaite, kääntöadapteri

Henkilö, joka on valtuutettu

kokoamaan teknisen tiedoston

(viranomaisten pyytäessä):

Unto Martikainen

Kaskenviertäjäntie 2 73100

Lapinlahti

The technical construction file is

maintained at Lametal factory. The

authorized representative located within

community is:

Unto Martikainen
