STEELTEC XWS024 User manual

SIRKKELINTERÄN TEROITUSKONE Käyttöohje
Alkuperäisten ohjeiden käännös
SLIPMASKIN FÖR SÅGKLINGOR Bruksanvisning
Översättning av bruksanvisning i original
SAW BLADE SHARPENING MACHINE Instruction manual
Original instructions
Isojoen Konehalli Oy, Keskustie 26, 61850 Kauhajoki As, Finland
Tel. [phone] • Fax [phone] • [e-mail] • www.ikh.fi
XWS024
Lue käyttöohjeet huolellisesti ennen laitteen käyttöä ja noudata kaikkia annettuja ohjeita. Säilytä ohjeet myöhempää tarvetta varten. Läs noggrant igenom bruksanvisningen innan du använder apparaten och följ alla angivna instruktioner. Spara instruktionerna för senare behov. Read the instruction manual carefully before using the appliance and follow all given instructions. Save the instructions for further reference.
!

2
JOHDANTO
Onnittelumme tämän laadukkaan STEELTEC-tuotteen valinnasta! Toivomme os-
tamasi laitteen olevan suureksi avuksi työssäsi. Muista lukea käyttöohje ennen
laitteen käyttöönottoa varmistaaksesi turvallisen käytön. Epäselvissä tilanteissa
tai ongelmien ilmetessä ota yhteys jälleenmyyjään tai maahantuojaan. Toivo-
tamme Sinulle turvallista ja miellyttävää työskentelyä laitteen kanssa!
TURVAOHJEET
LUE NÄMÄ OHJEET HUOLELLISESTI LÄPI JA HUOMIOI TURVAOHJEET JA
VAROITUKSET. KÄYTÄ LAITETTA OIKEIN JA HUOLELLISESTI SILLE SUUNNITELTUUN
KÄYTTÖTARKOITUKSEEN. OHJEIDEN NOUDATTAMATTA JÄTTÄMINEN VOI JOHTAA
VAKAVIIN HENKILÖ- JA/TAI OMAISUUSVAHINKOIHIN. PIDÄ NÄMÄ OHJEET
TALLELLA MYÖHEMPÄÄ TARVETTA VARTEN.
Tätä laitetta voivat käyttää vähintään 8-vuotiaat lapset ja sellaiset henkilöt, joiden fyysiset,
aistinvaraiset tai henkiset ominaisuudet ovat alentuneet tai joilla ei ole kokemusta ja tietoa,
jos heitä valvotaan tai heitä on opastettu käyttämään laitetta turvallisesti ja jos he ymmär-
tävät laitteen käyttöön liittyvät vaarat. Lapset eivät saa leikkiä laitteella. Lapset eivät saa
puhdistaa laitetta eivätkä he saa tehdä laitteen hoitotoimenpiteitä ilman valvontaa.
AINOASTAAN VALTUUTETTU SÄHKÖASENTAJA SAA TEHDÄ SÄHKÖASENNUKSET
LAITTEELLE.
PIDÄ TYÖSKENTELYTILA SIISTINÄ.
Sekaiset työtilat saattavat aiheuttaa vaaratilanteita.
ÄLÄ TYÖSKENTELE VAARALLISESSA YMPÄRISTÖSSÄ.
Suojaa sähkölaitteet sateelta. Älä käytä sähkölaitteita kosteissa tai märissä tiloissa. Huo-
lehdi kunnollisesta työvalaistuksesta. Älä käytä sähkölaitteita, mikäli lähistöllä on tulenarko-
ja nesteitä, kaasuja, jauheita tai pölyä.
SUOJAUDU SÄHKÖISKUILTA.
Varmista aina, että käytettävän verkkovirran jännite ja taajuus vastaavat laitteen tyyppikil-
vessä ilmoitettuja arvoja. Vältä kosketusta maadoitettuihin pintoihin kuten esimerkiksi put-
kiin, lämpöpattereihin, liesiin tai jääkaappeihin.
ÄLÄ PÄÄSTÄ LAPSIA LAITTEEN LÄHELLE.
Huolehdi, että muutkin ulkopuoliset pysyttelevät riittävän etäällä laitteesta ja sen sähköjoh-
dosta.
SÄILYTÄ KÄYTTÄMÄTTÖMÄNÄ OLEVIA SÄHKÖLAITTEITA OIKEIN.
Kun laite ei ole käytössä, varastoi se kuivaan ja korkealla sijaitsevaan tai lukittavaan säily-
tyspaikkaan – pois lasten ulottuvilta.
ÄLÄ YLIKUORMITA LAITETTA.
Se suoriutuu parhaiten ja turvallisimmin tehtävästä sille tarkoitetulla nopeudella.
FI

3
KÄYTÄ OIKEANLAISTA LAITETTA.
Älä yritä väkisin tehdä liian pienellä koneella sellaista työtä, johon sitä ei ole tarkoitettu ja
johon tarvittaisiin tehokkaampaa konetta.
KÄYTÄ ASIANMUKAISTA VAATETUSTA.
Älä käytä liian väljiä vaatteita tai koruja, jotka saattavat tarttua laitteen liikkuviin osiin. Ul-
kona työskenneltäessä on suositeltavaa käyttää kumikäsineitä ja luistamattomia jalkineita.
Suojaa pitkät hiukset esim. hiusverkolla.
KÄYTÄ AINA SUOJALASEJA JA KUULOSUOJAIMIA.
Myös hengityssuojainta tulee käyttää, mikäli työssä syntyy pölyä.
PIDÄ SUOJUKSET PAIKOILLAAN JA HYVÄSSÄ KÄYTTÖKUNNOSSA.
Mikäli laitteessa on suojuksia tai turvalaitteita, älä käytä laitetta ilman niitä.
LIITÄ PÖLYNPOISTOLAITTEISTO.
Jos laite on mahdollista kytkeä pölynpoisto- ja pölynkeräyslaitteistoon, varmista että kytken-
nät ovat sopivat ja käyttö asianmukaista.
KÄYTÄ JOHTOA VAIN SIIHEN, MIHIN SE ON TARKOITETTU.
Älä kanna laitetta johdosta äläkä kytke laitetta irti verkkovirrasta johdosta kiskaisemalla.
Suojaa johtoa kuumuudelta, öljyltä ja teräviltä reunoilta.
JATKOJOHDON KÄYTTÖÄ TULISI VÄLTTÄÄ.
Mikäli sen käyttö kuitenkin on välttämätöntä, varmista että jatkojohto ja sen pistoke ovat
tyypiltään, kooltaan, muodoltaan sekä kaikilta muilta ominaisuuksiltaan laitteen johtoa ja
pistoketta vastaavia, sekä että jatkojohto on oikein johdotettu ja hyväkuntoinen. Älä käytä
jatkojohtoa, jonka halkaisija on alle 2,5 mm2tai pituus yli 20 m, muuten laitteen moottori
saattaa vaurioitua.
KIINNITÄ TYÖSTETTÄVÄ KAPPALE HUOLELLISESTI PAIKOILLEEN RUUVIPURISTIMELLA TAI
KIRISTYSLAITTEELLA.
Näin kappale pysyy varmemmin paikallaan kuin kädellä pitämällä ja lisäksi molemmat kä-
det vapautuvat itse työhön.
ÄLÄ KURKOTTELE.
Seiso aina mahdollisimman hyvin tasapainossa.
HUOLLA TYÖKALUT JA LAITTEET KUNNOLLA.
Työkalut kannattaa pitää aina teroitettuina ja puhtaina, jolloin työskentely sujuu paremmin
ja turvallisemmin. Huolla ja vaihda osat ohjeiden mukaan. Tarkista sähköjohto säännöllisesti
ja korjauta tai vaihdata vioittunut johto valtuutetussa huoltoliikkeessä. Tarkista myös jatko-
johto säännöllisesti ja vaihda tarvittaessa. Pidä laitteen kahvat kuivina ja puhtaina ja huo-
lehdi, etteivät ne ole öljyisiä tai rasvaisia.
IRROTA JOHTO PISTORASIASTA ASENNUS-, HUOLTO- TAI SÄÄTÖTOIMENPITEIDEN JA
OSIEN VAIHDON AJAKSI SEKÄ AINA KUN LAITETTA EI KÄYTETÄ.

4
ÄLÄ JÄTÄ LAITTEESEEN AVAIMIA.
Tarkista aina ennen laitteen käynnistämistä, että kaikki avaimet ja säätötyökalut on varmas-
ti poistettu.
HUOLEHDI, ETTEI LAITE KÄYNNISTY VAHINGOSSA.
Älä pidä sormea katkaisimella kuljettaessasi sähköverkkoon kytkettyä laitetta. Varmista,
että laitteen virtakytkin on pois päältä kun työnnät pistokkeen pistorasiaan.
LAITETTA KÄYTETTÄESSÄ ULKONA ON KÄYTETTÄVÄ MYÖS ULKOKÄYTTÖÖN
TARKOITETTUJA JATKOJOHTOJA, JOISTA LÖYTYY ASIANMUKAISET MERKINNÄT.
OLE AINA TARKKANA JA KESKITY TYÖHÖN.
Laitetta käytettäessä on noudatettava aina erityistä huolellisuutta ja varovaisuutta. Laitetta
ei saa koskaan käyttää väsyneenä, sairaana tai alkoholin, lääkkeiden, huumeiden tai mui-
den havainto- ja reaktiokykyyn vaikuttavien aineiden vaikutuksen alaisena.
TARKISTA LAITTEEN OSAT VAURIOIDEN VARALTA.
Mikäli huomaat laitteessa, sen suojuksissa tai muissa osissa vaurioita, älä käytä sitä ennen
kuin olet tarkastuttanut sen valtuutetussa huoltoliikkeessä. Tarkista, että liikkuvat osat toi-
mivat virheettömästi ja liikkuvat esteettä sekä ovat muutenkin kunnossa. Tarkista kaikkien
osien kiinnitys ja kaikki muu mikä saattaa vaikuttaa laitteen toimintaan. Vaurioituneet osat
on korjautettava tai vaihdatettava asianmukaisesti valtuutetussa huoltoliikkeessä, ellei täs-
sä ohjekirjassa ole neuvottu toisin. Vialliset kytkimet tulee vaihdattaa valtuutetussa huolto-
liikkeessä. Laitetta ei saa käyttää, mikäli virtakytkin ei toimi.
KÄYTÄ AINOASTAAN ALKUPERÄISVARAOSIA JA -LISÄVARUSTEITA.
Muunlaisten osien käyttö saattaa aiheuttaa vaaratilanteen.
KORJAUKSIA SAA SUORITTAA AINOASTAAN VALTUUTETTU HUOLTOLIIKE
ALKUPERÄISVARAOSIA KÄYTTÄEN, MUUTOIN LAITTEEN KÄYTTÄJÄ ON
LOUKKAANTUMISVAARASSA.
TEKNISET TIEDOT
Hiomaterän mitat 125 x 10 x 32 x 8 mm
Hiomaterän kulma ±20˚
Max. käyttökulma vasen 30˚, oikea 45˚
Teroitettavan terän halkaisija 80 - 700 mm
Moottori 250 W / 230 V
Pyörimisnopeus 2850 rpm
Mitat 770 x 430 x 300 mm
Paino 25 kg
Tämä tuote täyttää laatuluokan HA ISO 2807 vaatimukset.

5
LAITTEEN ESITTELY
-Laite on suunniteltu erityisesti kovametalliterien teroitukseen.
-Laitteen reunalista pystyy kannattelemaan sahanterän hampaita sekä muita osia, mikä
estää tärinän ja parantaa hiomalaatua.
-Asetintappi voidaan säätää optimaaliseen asentoon hiomaterän yhdenmukaisuuden ta-
kaamiseksi.
-Liukupöytää voidaan pyörittää vaakatasossa, mikä takaa optimaalisen hiomakulman tai
sen vaihdon.
-Reunalistassa olevan pyörivän pöydän avulla voidaan säätää hiomaterän työstökulmaa.
-Mikäli keskikara on etäällä hiomaterän suunnasta ja kun sahanterän ja sahan hampai-
den halkaisija on suurempi, on sahanterän kulma pienempi ja sahanterää voidaan kään-
tää 180˚ja säätää pöytä sopivaan kulmaan.
-Pyörivään pöytään on asennettu liukueste, keskiakseli ja rajoitinruuvi, mikä helpottaa
käyttöä ja takaa halkaisijan aina hiomaterän keskelle asti.
-±20˚pyörivä rakenne on asennettu hiomapäähän, minkä avulla voidaan teroittaa viistoja
sahan hampaita.
-Timanttilaikalla voidaan suorittaa kuivahiontaa.
KÄYTTÖ
-Laite on sijoitettava kuivaan, ei-syövyttävään paikkaan vakaalle ja tasaiselle alustalle.
-Löysää ensin reunalistaa ja säädä sitten hiomaterän kulmaa.
-Kiristä kaikki osat huolellisesti ennen laitteen käyttöä.
-Keskiakselin säätö:
1. Pyöritä keskiakselia hiomaterään päin pieniä sahanteriä hioessasi ja muulloin hioma-
terästä poispäin.
2. Paina keskiakselia oikealle.

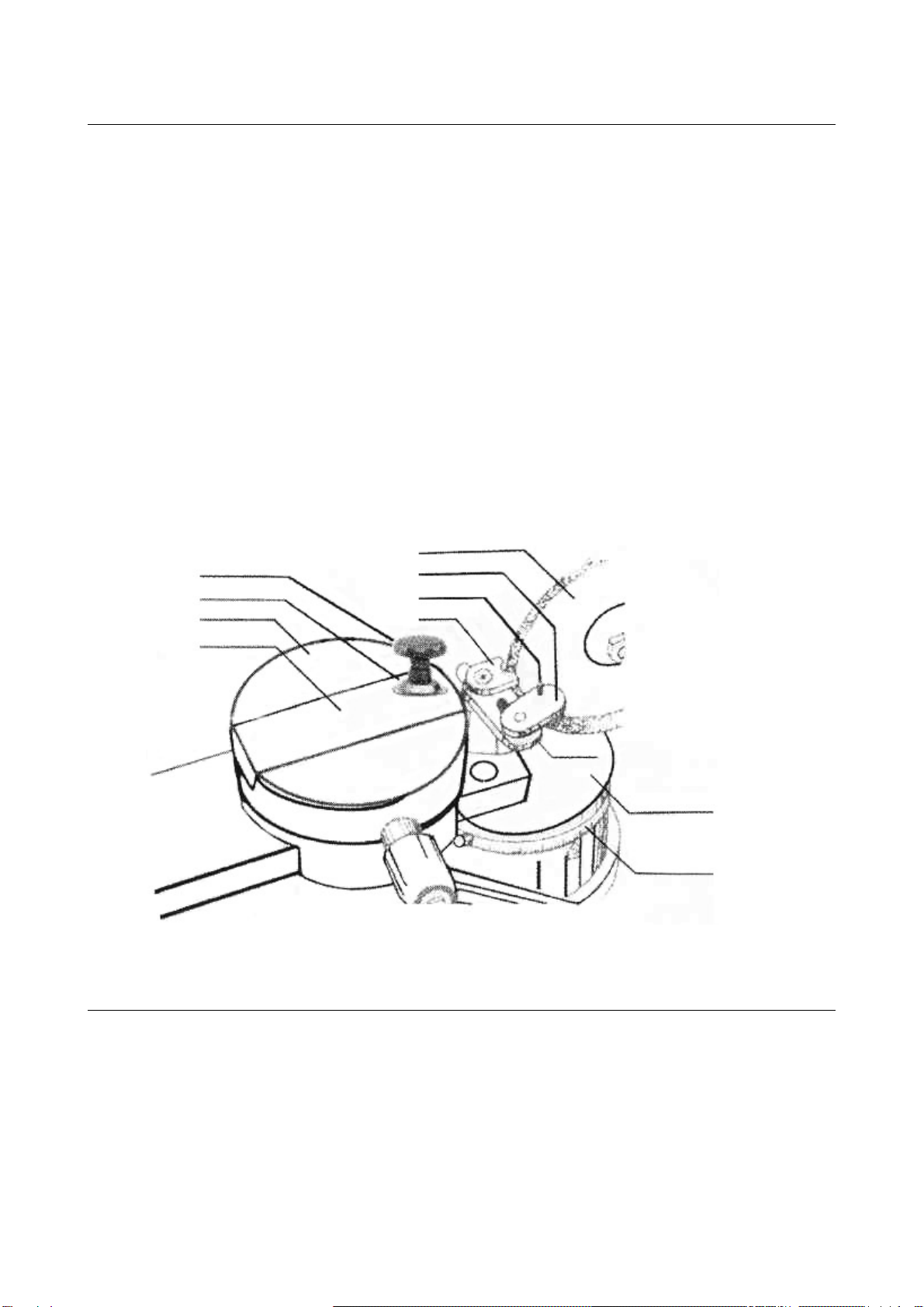

liukupöytä
pyörivä pöytä
asteikko
keskiakseli
liukueste
pöytä
rajoitinruuvi
hiomaterä
asetinlaatta
asetintappi
reunalista

6
3. Kiinnitä uusi sahanterä paikoilleen, pyöritä laikkaa ja päätä sahan hampaiden hio-
mapinnan asento.
4. Pyöritä pyörivää pöytää varmistaaksesi sahan hampaiden oikean hiomakulman.
5. Pyöritä pyörivää pöytää varmistaaksesi hiomaterän oikean työstökulman. Hiomapin-
nan ja työpinnan välinen ristikulma on noin 5˚.
-Asetinkokoonpanon säätö: Säädä sahanterä optimaalisiin hiomaolosuhteisiin, pyöritä
asetinrunkoa ja reunalistaa, säädä asetintappi parempaan asentoon sahan hampaisiin
nähden ja jätä hiontamäärän suuruinen rako. Kiinnitä lopuksi ruuvi.
-Säädä keskiakselin rako yhtä suureksi oikealle päin.
-Kun kaikki osat on kiinnitetty, voidaan sahanterä teroittaa käsin tuettuna.
-Sammuta laitteesta virta ja irrota pistoke pistorasiasta lopetettuasi työskentelyn.
Sähkö- ja elektroniikkalaitteita ei saa hävittää tavallisen kotitalousjätteen mukana, vaan ne on
toimitettava asianmukaiseen keräyspisteeseen. Saadaksesi lisätietoja ota yhteys paikallisiin vi-
ranomaisiin tai liikkeeseen josta laitteen ostit.
Copyright © 2014 Isojoen Konehalli Oy. Kaikki oikeudet pidätetään. Tämän asiakirjan sisällön jäljentäminen, jakeleminen tai tallentaminen kokonaan tai osittain on kielletty ilman
Isojoen Konehalli Oy:n myöntämää kirjallista lupaa. Tämän asiakirjan sisältö tarjotaan "sellaisenaan" eikä sen tarkkuudesta, luotettavuudesta tai sisällöstä anneta mitään suoria tai
epäsuoria takuita eikä nimenomaisesti taata sen markkinoitavuutta tai sopivuutta tiettyyn tarkoitukseen, ellei pakottavalla lainsäädännöllä ole toisin määrätty. Asiakirjassa olevat kuvat
ovat viitteellisiä ja saattavat poiketa toimitetusta tuotteesta. Isojoen Konehalli Oy kehittää tuotteitaan jatkuvasti ja varaa itselleen oikeuden tehdä muutoksia ja parannuksia tuotteeseen
ja tähän asiakirjaan milloin tahansa ilman ennakkoilmoitusta. Mikäli tuotteen teknisiä ominaisuuksia tai käyttöominaisuuksia muutetaan ilman valmistajan suostumusta, EU-
vaatimustenmukaisuusvakuutus lakkaa olemasta voimassa ja takuu raukeaa. Isojoen Konehalli Oy ei vastaa laitteen käytöstä aiheutuvista välittömistä tai välillisistä vahingoista.

7
INLEDNING
Vi gratulerar Dig till valet av denna STEELTEC-produkt av god kvalitet! Vi hoppas
att apparaten du köpt kommer att hjälpa dig i ditt arbete. För att försäkra dig om
att apparaten används på ett säkert sätt bör du komma ihåg att läsa bruksanvis-
ningen före apparaten tas i bruk. Vid oklara situationer eller om problem upp-
står, ta kontakt med återförsäljaren eller importören. Vi önskar dig säkert och
angenämt arbete med apparaten!
SÄKERHETSANVISNINGAR
LÄS NOGA IGENOM DENNA MANUAL OCH UPPMÄRKSAMMA
SÄKERHETSANVISNINGARNA OCH VARNINGARNA. ANVÄND APPARATEN PÅ RÄTT
SÄTT OCH MED STÖRSTA FÖRSIKTIGHET FÖR ENDAST DET ÄNDAMÅL DEN ÄR
AVSEDD. UNDERLÅTENHET ATT IAKTTA DETTA KAN LEDA TILL SKADA PÅ EGENDOM
OCH/ELLER ALLVARLIG PERSONSKADA. SPARA DENNA MANUAL FÖR FRAMTIDA
BRUK.
Denna apparat kan användas av barn som är 8 år eller äldre samt av fysiskt eller mentalt
handikappade personer, eller personer med bristande erfarenhet och kunskap om de över-
vakas eller undervisas om säker användning av produkten och förståelse för de därav resul-
terande farorna. Barn får inte leka med apparaten. Rengöring och användarunderhåll får
inte utföras av barn utan uppsikt.
ENDAST EN KVALIFICERAD ELEKTRIKER FÅR UTFÖRA ELEKTRISKA INSTALLATIONER PÅ
APPARATEN.
HÅLL ARBETSOMRÅDET SNYGGT.
Avfall och kringliggande delar lockar till olyckor.
BEAKTA ARBETSOMGIVNINGEN.
Skydda elapparater från regn. Använd inte elapparater i fuktiga eller våta miljöer. Se till att
arbetsbelysningen är tillräcklig. Använd inte elapparater i närheten av lättantändliga väts-
kor, gaser, pulver eller damm.
SKYDDA DIG MOT ELSTÖTAR.
Kontrollera alltid att nätström och spänning motsvarar uppgifterna på typskylten. Undvik
kontakt med jordade ytor, till exempel rör, radiatorer, spisar och kylskåp.
HÅLL BARN BORTA.
Låt inga besökare komma nära arbetsstället. Se till att inga besökare vidrör apparaten eller
dess kabel.
LAGRA UPP OANVÄNDA ELAPPARATER.
Sådana apparater som inte används bör förvaras på ett torrt ställe som ligger högt uppe
eller som är låsbart – utom räckhåll för barn.
ÖVERBELASTA INTE APPARATEN.
Den arbetar bättre och säkrare vid den hastighet den är avsedd för.
SE

8
ANVÄND RÄTT APPARAT.
Tvinga inte en för liten maskin eller utrustning att utföra sådana arbeten som kräver ett sta-
digare verktyg. Använd inte heller apparaten för ett arbete som den inte är avsedd för.
ANVÄND BEHÖRIG KLÄDSEL.
Använd inte lösa kläder eller smycken, för dessa kan fastna i apparatens rörliga delar. An-
vänd gummihandskar och halksäkra skodon vid utomhusarbete. Skydda långt hår t.ex. med
hårnät.
ANVÄND ALLTID SKYDDSGLASÖGON OCH HÖRSELSKYDD.
Även andningsskydd bör användas om det bildas damm vid arbetet.
HÅLL SKYDDSANORDNINGAR MONTERADE OCH I FULLGOTT SKICK.
Använd inte apparaten utan skyddsanordningar om sådana finns.
ANVÄND DAMMUTSUGNINGSANORDNING.
Om det är möjligt att använda dammutsugningsanordning, säkerställ att den är korrekt
kopplad och används på ett lämpligt sätt.
SKADA INTE ELKABELN.
Bär aldrig apparaten i elkabeln och dra inte ur kontakten genom att dra i kabeln. Skydda
kabeln mot stark värme, olja och skarpa kanter.
UNDVIK ANVÄNDNING AV SKARVSLADDAR.
Är det dock oundvikligt, säkerställ att du använder endast en skarvsladd och stickkontakt
vars typ, storlek, form och alla övriga egenskaper motsvarar apparatens sladd och stickkon-
takt samt att skarvsladden är korrekt inkopplad och i fullgott skick. Använd inte en
skarvsladd vars ledararea är mindre än 2,5 mm2eller längd större än 20 m för att undvika
motorskador.
KLÄM FAST ARBETSSTYCKET MED EN KLÄMSKRUV ELLER EN SKRUVPRESS.
På detta sätt arbetar du mycket säkrare och har båda händerna fria för att manövrera ap-
paraten.
STRÄCK DIG INTE.
Se alltid till att du står stadigt och med säkert fotfäste.
UNDERHÅLL VERKTYGEN OCH APPARATERNA ORDENTLIGT.
Håll verktygen rena och väl slipade för att få ut optimal effekt ur dem. Underhåll och byt ut
delar enligt instruktionerna. Kontrollera elkabeln regelbundet och låt en auktoriserad ser-
viceverkstad reparera eller byta ut en skadad kabel. Kontrollera även skarvsladdarna regel-
bundet och byt ut vid behov. Håll handtagen torra och rena, fria från smörja och olja.
DRA ALLTID UT KONTAKTEN UR ELUTTAGET NÄR DU INTE ANVÄNDER APPARATEN SAMT
INNAN DU BÖRJAR MONTERA, UNDERHÅLLA ELLER JUSTERA APPARATEN ELLER BYTA UT
DELAR.
LOSSA ALLA JUSTERINGSVERKTYG.
Kom ihåg att ta bort skiftnycklar och skruvnycklar innan du startar apparaten.

9
UNDVIK OAVSIKTLIGA STARTER.
Flytta inte ett påkopplat verktyg så att du har fingret på avbrytaren. Se till att strömbrytaren
är i OFF-läge när du ansluter apparaten till nätström.
DÅ DU ARBETAR UTOMHUS MED APPARATEN, ANVÄND SPECIALKABLAR SOM ÄR
AVSEDDA FÖR UTOMHUSBRUK OCH HAR BEHÖRIGA UPPTECKNINGAR.
VAR ALLTID VAKSAM OCH KONCENTRERA DIG PÅ DITT ARBETE.
Man bör alltid iaktta speciellt försiktighet vid användning av apparaten. Man bör aldrig ar-
beta om man är trött, sjuk eller under påverkan av alkohol, läkemedel, narkotika eller andra
ämnen som påverkar förnimmelsen och reaktionsförmågan.
KONTROLLERA DELAR SOM MÖJLIGEN HAR SKADATS.
Om du upptäcker skador i apparaten, skydden eller andra delar, använd inte apparaten in-
nan du har tagit apparaten till en auktoriserad verkstad för kontroll. Kontrollera att de rör-
liga delarna rör sig perfekt obehindrade på rätt sätt. Kontrollera även att inga delar är
brutna och att de är fästa och att ingenting annat inverkar störande på apparatens funkt-
ioner. Skadade delar bör repareras eller bytas ut endast i en auktoriserad serviceverkstad,
om inte annat meddelats i denna instruktionsbok. En defekt strömbrytare bör alltid bytas ut i
en auktoriserad serviceverkstad. Apparaten får inte användas om strömbrytaren inte funge-
rar.
ANVÄND ENDAST ORIGINALRESERVDELAR OCH -EXTRAUTRUSTNINGAR.
Användning av några andra delar kan vara riskabelt.
REPARATIONER FÅR ENDAST UTFÖRAS AV EN AUKTORISERAD SERVICEVERKSTAD OCH
BARA ORIGINALDELAR FÅR ANVÄNDAS, ANNARS BLIR DEN SOM ANVÄNDER MASKINEN
UTSATT FÖR ATT BLI SKADAD.
TEKNISKA DATA
Slipskivans dimensioner 125 x 10 x 32 x 8 mm
Slipskivans vinkel ±20˚
Max bearbetsningsvinkel vänster 30˚, höger 45˚
Slipskivans diameter 80 - 700 mm
Motor 250 W / 230 V
Rotationshastighet 2850 rpm
Mått 770 x 430 x 300 mm
Vikt 25 kg
Denna produkt uppfyller kraven för kvalitetsklass HA ISO 2807.
PRODUKTBESKRIVNING
-Maskinen är speciellt avsedd för skärpning av sågblad av hårdmetall.
-Fästet kan stödja sågbladets tänder och andra delar, vilket förhindrar vibration och för-
bättrar slipkvalitetet.
-Styrsprinten kan justeras till optimalt läge för att säkerställa slipskivans formbarhet.

10
-Slipbordet kan vridas horisontalt vilket säkerställer optimal slipvinkel eller ändring av vin-
keln.
-Vridbordet på fäste medger justering av slipskivans bearbetningsvinkel.
-Om centrumaxeln är för långt från slipskivans riktning, och när sågklingans diameter och
sågtänderna är större, är sågklingans vinkel mindre, och sågklingan kan vändas 180° och
bordet justeras till lämplig vinkel.
-Glidklossen, centrumaxeln och stoppskruven är monterade på vridbordet för att under-
lätta användning och säkerställa diameter ända till slipskivans centrum.
-±20˚vridning av sliphuvudet för skärpning av tänderna på avfasningssågar.
-Torrslipning kan utföras med diamantskiva.
ANVÄNDNING
-Maskinen ska placeras i ett torrt och icke-korrosivt utrymme och på ett stabilt och plant
underlag.
-Lossa först fästet och justera därefter slipskivans vinkel och dra fast.
-Dra fast samtliga delar ordentligt innan maskinen används.
-Justering av centrumaxeln:
1. Vrid centrumaxeln mot slipskivan vid slipning av små sågklingor och annars bort från
slipskivan.
2. För centrumaxeln åt höger.
3. Montera en ny sågklinga, vrid hjulet och definiera slipytans läge på sågtanden.
4. Vrid vridbordet för att säkerställa korrekt slipvinkeln på sågtanden.
5. Vrid vridbordet för att säkerställa korrekt bearbetningsvinkel för slipskivan. Vinkeln
mellan slipytan och arbetsytan är cirka 5˚.
-Justering av lägesenheten: Justera sågklingan till optimalt slipningsförhållande, vrid lä-
gesramen och fästet, justera styrsprinten till bättre läge för sågtanden, och lämna ett
slipavstånd. Dra därefter fast skruven.
-Justera centrumaxeln till samma gap som slipavståndet till höger.
-När samtliga delar är fastdragna kan sågklingan slipas med handstöd.
glidbord
vridbord
skala
centrumaxel
slipkloss
bord
stoppskruv
slipskiva
lägesbord
styrsprint
fäste

11
-Stäng alltid av apparaten och dra ut stickkontakten ur vägguttaget när apparaten inte
används.
Elektriska och elektroniska produkter får inte bortskaffas som osorterat kommunalt avfall.
Lämna dem i stället in på en för ändamålet avsedd insamlingsplats. Kontakta lokala myndigheter
eller din återförsäljare för mer information.
Copyright © 2014 Isojoen Konehalli Oy. Alla rättigheter förbehållna. Reproduktion, överföring, distribution eller lagring av delar av eller hela innehållet i detta dokument i vilken som
helst form, utan skriftlig tillåtelse från Isojoen Konehalli Oy, är förbjuden. Innehållet i detta dokument gäller aktuella förhållanden. Förutom det som stadgas i tillämplig tvingande
lagstiftning, ges inga direkta eller indirekta garantier av något slag, inklusive garantier gällande marknadsförbarhet och lämplighet för ett särskilt ändamål, vad gäller riktighet, tillför-
lighet eller innehållet av detta dokument. Bilderna i detta dokument är riktgivande och inte nödvändigtvis motsvarar den levererade produkten. Isojoen Konehalli Oy utvecklar ständigt
sina produkter och förbehåller sig rätten att göra ändringar och förbättringar i produkten och detta dokument utan föregående meddelande. EU-försäkran om överensstämmelse och
garantin upphör att gälla om produktens tekniska eller andra egenskaper ändras utan tillverkarens tillstånd. Isojoen Konehalli Oy är inte ansvarig för direkta eller indirekta skador som
uppstått pga användning av produkten.

12
INTRODUCTION
Congratulations for choosing this high-quality STEELTEC product! We hope it will
be of great help to you. Remember to read the instruction manual before using
the appliance for the first time in order to ensure safe usage. If you have any
doubt or problems, please contact your dealer or the importer. We wish you safe
and pleasant work with this appliance!
SAFETY INSTRUCTIONS
READ THESE INSTRUCTIONS CAREFULLY AND NOTE THE SAFETY INSTRUCTIONS
AND WARNINGS. USE THE APPLIANCE CORRECTLY AND WITH CARE FOR THE
PURPOSE FOR WHICH IT IS INTENDED. FAILURE TO DO SO MAY CAUSE DAMAGE
TO PROPERTY AND/OR SERIOUS PERSONAL INJURY. KEEP THIS INSTRUCTION
MANUAL SAFE FOR FUTURE USE.
This appliance can be used by children aged from 8 years and above and persons with re-
duced physical, sensory or mental capabilities or lack of experience and knowledge if they
have been given supervision or instruction concerning use of the appliance in a safe way and
understand the hazards involved. Children shall not play with the appliance. Cleaning and
user maintenance shall not be made by children without supervision.
ONLY A QUALIFIED ELECTRICIAN IS ALLOWED TO PERFORM ELECTRICAL INSTALLATIONS
TO THE APPLIANCE.
KEEP WORK AREA CLEAN.
Cluttered areas and benches invite accidents.
CONSIDER WORK AREA ENVIRONMENT.
Do not expose electrical appliances to rain. Do not use electrical appliances in damp or wet
locations. Keep work area well lit. Do not use electrical appliances near the presence of
flammable liquids, gases, powders or dust.
GUARD AGAINST ELECTRIC SHOCK.
Always make sure that the power supply corresponds to the voltage and frequency specified
on the rating label. Avoid body contact with earthed surfaces such as pipes, radiators, cook-
ing ranges, refrigerators etc.
KEEP CHILDREN AWAY.
Do not let visitors touch the appliance or its cord. All visitors should be kept away from work
area.
STORE IDLE ELECTRICAL APPLIANCES.
When not in use, electrical appliances should be stored in a dry, high or locked-up place, out
of reach of children.
DO NOT FORCE THE APPLIANCE.
It will do the job better and safer at the rate for which it was intended.
EN

13
USE THE RIGHT APPLIANCE.
Do not force small tools or attachments to do the job of a heavy duty tool. Do not use tools
for purposes not intended.
DRESS PROPERLY.
Do not wear loose clothing or jewellery; they can be caught in moving parts. Rubber gloves
and non-skid footwear are recommended when working outdoors. Long hair should be tied
up.
ALWAYS WEAR EYE AND EAR PROTECTION.
Also wear a respirator or a dust mask if the operation is dusty.
KEEP GUARDS AND SAFETY DEVICES IN PLACE AND IN GOOD WORKING ORDER.
Do not use the appliance without guards or safety devices, if such exist.
USE DUST EXTRACTION EQUIPMENT.
If the appliance can be connected to a dust extraction or collection facilities, ensure that
they are properly connected and used.
DO NOT ABUSE THE CORD.
Never carry the appliance by the cord or yank it to disconnect it from the socket. Keep the
cord away from heat, oil and sharp edges.
AN EXTENSION CORD SHOULD NOT BE USED UNLESS ABSOLUTELY NECESSARY.
In such case, make sure that the extension cord and its plug match the appliance cord and
plug by type, size, shape and other qualifications, and that the extension cord is properly
wired and in good condition. Do not use extension cord with diameter smaller than 2,5 mm2
or length longer than 20 m, otherwise the motor may be damaged.
SECURE WORK. USE CLAMPS OR A VICE TO HOLD THE WORK.
It is safer than using your hand and it frees both hands to operate the appliance.
DO NOT OVERREACH.
Keep proper footing and balance at all times.
MAINTAIN TOOLS AND APPLIANCES WITH CARE.
Keep cutting tools sharp and clean for better and safer performance. Follow instructions for
lubrication and changing accessories. Inspect the cord periodically and if damaged have it
repaired by an authorized service center. Inspect extension cords periodically and replace if
damaged. Keep handles dry, clean and free from oil and grease.
DISCONNECT ELECTRICAL APPLIANCES ALWAYS WHEN NOT IN USE AND BEFORE
INSTALLING, SERVICING, ADJUSTING AND CHANGING ACCESSORIES.
REMOVE ADJUSTING KEYS AND WRENCHES.
Form the habit of checking to see that keys and adjusting wrenches are removed from the
appliance before turning it on.

14
AVOID UNINTENTIONAL STARTING.
Do not carry a plugged-in tool with a finger on the switch. Ensure switch is off when plugging
it in.
WHEN OPERATING THE APPLIANCE OUTDOORS, ONLY USE EXTENSION CABLES SUITABLE
FOR OUTDOOR USE. CHECK THE EXTENSION CABLE FOR NECESSARY MARKINGS FOR
OUTDOOR USE.
ALWAYS STAY ALERT AND WATCH WHAT YOU ARE DOING.
Use common sense when operating the appliance. Do not use the appliance while you are
tired, sick or under the influence of alcohol, drugs, medication or other substances that
could affect your ability to react.
CHECK THE APPLIANCE FOR DAMAGES.
If you notice any damages in the appliance, in its guards or other parts, do not use it until it
has been repaired in an authorized service center. Check for alignment of moving parts, free
running of moving parts, breakage of parts, mounting and any other conditions that may
affect the appliance operation. Damaged parts should be properly repaired or replaced by
an authorized service center unless otherwise indicated in this instruction manual. Have de-
fective switches replaced by an authorized service facility. Do not use the appliance if the
switch does not turn it on and off.
USE ONLY ORIGINAL SPARE PARTS AND ACCESSORIES.
The use of any other spare parts or accessories than original parts may cause a risk of per-
sonal injury.
REPAIRS SHOULD ONLY BE CARRIED OUT BY AN AUTHORIZED SERVICE CENTER USING
ONLY ORIGINAL SPARE PARTS, OTHERWISE THIS MAY RESULT IN CONSIDERABLE DANGER
TO THE USER.
TECHNICAL DATA
Grinding blade dimensions 125 x 10 x 32 x 8 mm
Grinding blade angle ±20˚
Max. processing angle left 30˚, right 45˚
Diameter of grindable blade 80 - 700 mm
Motor 250 W / 230 V
Rotation speed 2850 rpm
Dimensions 770 x 430 x 300 mm
Weight 25 kg
This product fulfils the requirements of quality class HA ISO 2807.
PRODUCT DESCRIPTION
-The machine is specially designed for sharpening hard alloy saw blades.
-Its fascia can support saw blade teeth and other parts in order to prevent vibration and
improve grinding quality.

15
-The positioning pin can be adjusted to optimal position in order to ensure conformability
of the grinding blade.
-The slip board can be rotated horizontally, which ensures optimal grinding angle or
change of it.
-With the rotation table on the fascia you can adjust the processing angle of the grinding
blade.
-If the center axle is far away from the direction of the grinding blade, and when the diam-
eter of the saw blade and saw teeth are bigger, the angle of the saw blade is smaller and
the saw blade can be reversed 180˚and the table adjusted to a proper angle.
-The slip block, center axle and limited screw are installed on the rotation table to facili-
tate operation and to ensure the diameter from the grinding blade to the center.
-±20˚rotating structure is installed on the grinding head for sharpening bevel saw teeth.
-With a diamond wheel you can dry grind.
OPERATION
-The machine must be put in a dry, non-corrosive place on a steady and level surface.
-First loosen the fascia, then adjust the angle of the grinding blade and tighten.
-Tighten all parts carefully before operating the machine.
-Adjustment of the center axle:
1. Rotate the center axle towards the grinding blade when grinding small saw blades
and otherwise away from the grinding blade.
2. Push the center axle to the right.
3. Install a new saw blade, rotate the wheel and decide the position of the grinding sur-
face of saw teeth.
4. Rotate the rotation table to ensure correct grinding angle of saw teeth.
5. Rotate the rotation table in order to ensure correct processing angle of the grinding
blade. The cross-angle between the grinding surface and work surface is about 5˚.
slip board
rotation table
graduation
center axle
slip block
table
limit screw
grinding blade
positioning board
positioning pin
fascia

16
-Adjustment of the positioning assembly: Adjust the saw blade to optimal grinding condi-
tions, rotate the positioning frame and fascia, adjust the positioning pin to a better posi-
tion of saw teeth and leave a gap of grinding quantity. Then tighten the screw.
-Adjust the center axle to the same gap of grinding quantity to the right.
-After all parts are tightened, the saw blade can be sharpened supported with hand.
-After you have finished working, turn the switch off and unplug the machine.
Electrical and electronic equipment must not be disposed of with household waste. Instead, hand
it over to a designated collection point for recycling. Contact your local authorities or retailer for
further information.
Copyright © 2014 Isojoen Konehalli Oy. All rights reserved. Reproduction, transfer, distribution, or storage of part or all of the contents in this document in any form without the written
permission of Isojoen Konehalli Oy is prohibited. The content of this document is provided "as is". Except as required by applicable law, no express nor implied warranties of any kind,
including the warranties of merchantability and suitability for a particular purpose, are made in relation to the accuracy, reliability or content of this document. Pictures in this document
are indicative and may differ from the delivered product. Isojoen Konehalli Oy follows a policy of ongoing development and reserves the right to make changes and improvements to the
product and this document without prior notice. EU Declaration of Conformity is not anymore valid and the warranty is voided if the technical features or other features of the product
are changed without manufacturer’s permission. Isojoen Konehalli Oy is not responsible for the direct or indirect damages caused by the use of the product.

17
EU-vaatimustenmukaisuusvakuutus (Alkuperäinen EU-vaatimustenmukaisuusvakuutus)
Me
Isojoen Konehalli Oy
Keskustie 26, 61850 Kauhajoki As
Puh. [phone], [email protected]
vakuutamme yksinomaan omalla vastuulla, että seuraava tuote
Laite: Sirkkelinterän teroituskone
Tuotemerkki: Steeltec
Malli/tyyppi: XWS024 (MTY8-70)
täyttää
konedirektiivin (MD) 2006/42/EY ja
pienjännitedirektiivin (LVD) 2006/95/EY
vaatimukset.
Kauhajoki 7.2.2014
Isojoen Konehalli Oy
________________________
Harri Altis, ostopäällikkö (valtuutettu kokoamaan teknisen tiedoston)
EU-försäkran om överensstämmelse (Översättning av original EU-försäkran om överensstämmelse)
Vi
Isojoen Konehalli Oy
Keskustie 26, 61850 Kauhajoki As
Tel. [phone], [email protected]
försäkrar enbart på vårt eget ansvar att följande produkt
Typ av utrustning: Slipmaskin för sågklingor
Varumärke: Steeltec
Typbeteckning: XWS024 (MTY8-70)
uppfyller kraven i
maskindirektivet (MD) 2006/42/EG och
lågspänningsdirektivet (LVD) 2006/95/EG
Kauhajoki 7.2.2014
Isojoen Konehalli Oy
________________________
Harri Altis, inköpschef (behörig att ställa samman den tekniska dokumentationen)
EU Declaration of Conformity (Translation of the original EU Declaration of Conformity)
We
Isojoen Konehalli Oy
Keskustie 26, 61850 Kauhajoki As, Tel. [phone], [email protected]
declare under our sole responsibility that the following product
Equipment: Saw blade sharpening machine
Brand name: Steeltec
Model/type: XWS024 (MTY8-70)
is in conformity with the
Machinery Directive (MD) 2006/42/EC and
Low Voltage Directive (LVD) 2006/95/EC.
Kauhajoki 7.2.2014
Isojoen Konehalli Oy
________________________
Harri Altis, Purchase Manager (authorized to compile the Technical File)
