Sicherheitshinweise
WVor allen Arbeiten am
Bewegungsmelder die
Spannungszufuhr un-
terbrechen!
WBei der Montage muss
die anzuschließende
elektrische Leitung
spannungsfrei sein.
Daher als Erstes Strom
abschalten und Span-
nungsfreiheit mit einem
Spannungsprüfer über-
prüfen.
WBei der Installation des
Sensors handelt es sich
um eine Arbeit an der
Netzspannung. Sie muss
daher fachgerecht nach
den landesspezifischen
Installationsvorschriften
und Anschlussbedingun-
gen durchgeführt werden
(D - VDE 0100,
A - ÖVE-EN 1,
- SEV 1000).
WBeachten Sie bitte, dass
der Sensor mit einem
10 A-Leitungsschutz-
schalter abgesichert
werden muss. Die Netz-
zuleitung darf max. einen
Durchmesser von 10 mm
haben.
WZeit- und Dämmerungs-
einstellung nur mit mon-
tierter Linse vornehmen.

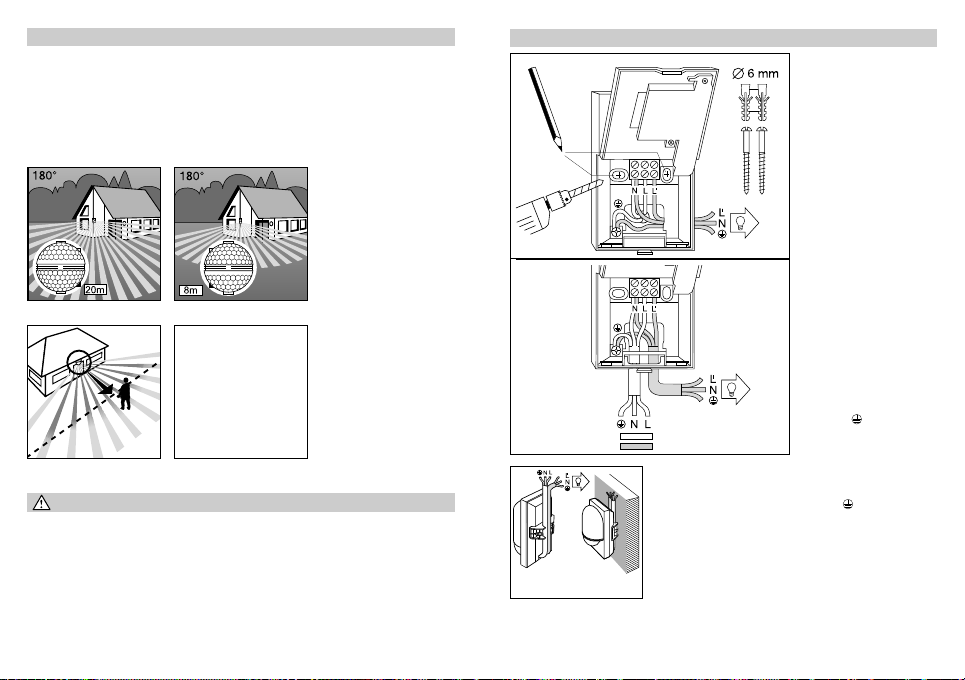

Das Prinzip
Der IS 2180-5 ist mit zwei
120°-Pyro-Sensoren aus-
gestattet, die die unsicht-
bare Wärmestrahlung von
sich bewegenden Körpern
(Menschen, Tieren etc.)
erfassen. Diese so erfasste
Wärmestrahlung wird elek-
tronisch umgesetzt, und ein
angeschlossener Verbrau-
cher (z.B. eine Leuchte)
wird eingeschaltet. Durch
Hindernisse wie z.B. Mau-
ern oder Glasscheiben wird
keine Wärmestrahlung er-
kannt, es erfolgt also auch
keine Schaltung. Mit Hilfe
der zwei Pyro-Sensoren
wird ein Erfassungswinkel
von180° mit einem Öffnungs-
winkel von 90° erreicht. Die
Linse ist abnehmbar und
drehbar. Dies ermöglicht
zwei Reichweiten-Grund-
einstellungen von max. 8 m
oder 20 m. Mit den beilie-
genden Wandhaltern lässt
sich der Infrarot-Sensor
problemlos an Innen- und
Außenecken montieren.
Wichtig: Die sicherste Be-
wegungserfassung haben
Sie, wenn das Gerät seit-
lich zur Gehrichtung mon-
tiert wird und keine Hinder-
nisse (wie z.B. Bäume,
Mauern etc.) die Sicht des
Sensors behindern.
Reichweite max. 20 m Reichweite max. 8 m
Gehrichtung: frontal Gehrichtung: seitlich
PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

Der Montageort sollte min-
destens 50 cm von einer
Leuchte entfernt sein, da
deren Wärmestrahlung zu
Fehlauslösungen des Sen-
sors führen kann. Um die
angegebenen Reichweiten
von 8/20 m zu erzielen,
sollte die Montagehöhe
ca. 2 m betragen.
Montageschritte:
1. Designblende 2abzie-
hen, 2. Rastnase 6lösen
und untere Gehäusehälfte
aufklappen, 3. Bohrlöcher
anzeichnen, 4. Löcher boh-
ren, Dübel (Ø 6 mm) set-
zen, 5. Wand für Kabelein-
führung je nach Bedarf für
Aufputz- oder Unterputzzu-
leitung herausbrechen.
6. Kabel der Netz- und Ver-
braucherzuleitung hin-
durchführen und anschlie-
ßen. Bei Kabelzuleitung
Aufputz Dichtstopfen ver-
wenden.
a) Anschluss der
Netzzuleitung
Die Netzzuleitung besteht
aus einem 2- bis 3-adrigen
Kabel:
L= Phase
N= Nullleiter
PE = Schutzleiter
Im Zweifel müssen Sie die
Kabel mit einem Span-
nungsprüfer identifizieren;
anschließend wieder span-
nungsfrei schalten. Phase
(L) und Nullleiter (N) werden
entsprechend der Klemm-
belegung angeschlossen.
Der Schutzleiter wird am
Erdungskontakt ( ) an-
geklemmt.
In die Netzzuleitung kann
selbstverständlich ein Netz-
schalter zum Ein- und Aus-
schalten montiert sein. Für
die Funktion Dauerlicht ist
dies Voraussetzung
(s. Kapitel Funktionen).
Hinweis: Zur Wandmonta-
ge mit Kabelzuleitung Auf-
putz kann auch der beilie-
gende Inneneck-Wandhalter
benutzt werden. Die Kabel
können so bequem von
oben hinter dem Gerät her
und durch die Öffnung der
Kabelzuleitung Aufputz
hindurchgeführt werden.
Kabelzuleitung
Aufputz
Netzzuleitung
Verbraucherzuleitung
Kabelzuleitung
Aufputz mit Wandhalter
Kabelzuleitung
Unterputz
Installation/Wandmontage
54
Montageanleitung
D
Sehr geehrter Kunde,
vielen Dank für das Vertrau-
en, das Sie uns mit dem
Kauf dieses STEINEL-
Infrarot-Sensors entgegen-
gebracht haben. Sie haben
sich für ein hochwertiges
Qualitätsprodukt entschie-
den, das mit größter Sorg-
falt produziert, getestet und
verpackt wurde.
Bitte machen Sie sich vor
der Installation mit dieser
Montageanleitung vertraut.
Denn nur eine sachgerech-
te Installation und Inbe-
triebnahme gewährleisten
einen langen, zuverlässi-
gen und störungsfreien
Betrieb.
Wir wünschen Ihnen viel
Freude an Ihrem neuen
Infrarot-Sensor.
Gerätebeschreibung
1Sicherungsschraube
2Designblende
3Linse (abnehmbar und
drehbar zur Auswahl der
Reichweiten-Grundein-
stellung von max. 8 m
oder 20 m)
4Dämmerungseinstellung
2–2000 Lux
5Zeiteinstellung
5 Sek.–15 Min.
6Rastnase (Gehäuse zur
Montage und zum Netz-
anschluss aufklappbar)
Abmessungen: (H x B x T) 120 x 76 x 56 mm
Leistung: max.1000 Watt (ohmsche Last, z.B. Glühlampe)
max. 500 Watt (unkompensiert, induktiv,
cos ö= 0,5, z.B. Leuchtstofflampen)
max. 900 Watt (reihenkompensiert)
max. 500 Watt (parallelkompensiert,
mit C = 45,6 µF)
max. 600 Watt (EVGs, kapazitiv, z.B. Energiespar-
lampen, max. 8 Stück)
Netzanschluss: 230 – 240 V, 50 Hz
Erfassungswinkel 180° horizontal, 90° vertikal
Reichweite des Sensors: Grundeinstellung 1: max. 8 m
Grundeinstellung 2: max. 20 m (Werkseinstellung)
+ Feinjustierung durch Abdeckschalen 1 – 20 m
Zeiteinstellung: 5 Sek. – 15 Min. (Werkseinstellung: 5 Sek.)
Dämmerungseinstellung: 2 – 2000 Lux (Werkseinstellung: 2000 Lux)
Dauerlicht: schaltbar (4 Stunden)
Schutzart: IP 54
Technische Daten
PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

7
Funktionen
Nachdem der Netzanschluss
vorgenommen, das Gehäu-
se geschlossen und die
Linse aufgesetzt ist, kann
die Anlage in Betrieb ge-
nommen werden. Zwei Ein-
stellmöglichkeiten liegen
hinter der Designblende 2
verborgen.
Wichtig: Zeit- und Dämme-
rungseinstellung nur mit
montierter Linse vorneh-
men.
Ausschaltverzögerung
(Zeiteinstellung)
Die gewünschte Leucht-
dauer der Lampe kann
stufenlos von ca. 5 Sek.
bis max.15 Min. eingestellt
werden. Stellschraube
Linksanschlag bedeutet
kürzeste Zeit ca. 5 Sek.,
Stellschraube Rechtsan-
schlag bedeutet längste
Zeit ca. 15 Min. Bei der
Einstellung des Erfas-
sungsbereiches und für
den Funktionstest wird
empfohlen, die kürzeste
Zeit einzustellen.
Dämmerungseinstellung
(Ansprechschwelle)
Die gewünschte Ansprech-
schwelle des Sensors kann
stufenlos von ca. 2 Lux bis
2000 Lux eingestellt wer-
den. Stellschraube Linksan-
schlag bedeutet Tageslicht-
betrieb ca. 2000 Lux. Stell-
schraube Rechtsanschlag
bedeutet Dämmerungs-
betrieb ca. 2 Lux. Bei der
Einstellung des Erfas-
sungsbereiches und für
den Funktionstest bei
Tageslicht muss die
Stellschraube auf
Linksanschlag stehen.
5 Sek.-15. Min.
2 - 2000 Lux
6
Mit den beiliegenden Eck-
Wandhaltern lässt sich der
IS 2180-5 bequem an
Innen- und Außenecken
montieren. Benutzen Sie
den Eck-Wandhalter beim
Bohren der Löcher als
Bohrvorlage. Auf diese
Weise setzen Sie das
Bohrloch im richtigen
Winkel an und der Eck-
Wandhalter lässt sich
problemlos montieren.
Montage Eck-Wandhalter
Dauerlichtfunktion
Wird ein Netzschalter in die
Netzzuleitung montiert, sind
neben dem einfachen Ein-
und Ausschalten folgende
Funktionen möglich: Wichtig:
Das mehrmalige Betätigen
des Schalters sollte schnell
hintereinander erfolgen
(im Bereich 0,5–1 Sek.).
Sensorbetrieb
1) Licht einschalten:
Schalter 1 x AUS und AN.
Leuchte bleibt für die ein-
gestellte Zeit an.
2) Licht ausschalten:
Schalter 1 x AUS und AN.
Leuchte geht aus bzw. in
den Sensorbetrieb über.
3) Dauerlicht:
Schalter 2 x AUS und AN.
Die Leuchte wird für 4
Stunden auf Dauerlicht
gestellt (LED - unter der
Linse - leuchtet), an-
schließend geht sie auto-
matisch wieder in den Sen-
sorbetrieb über (LED aus).
Das Dauerlicht kann auch
während der 4 Stunden
durch 1 x AUS und AN
ausgeschaltet werden.
Danach befindet sich die
Leuchte wieder im Sensor-
betrieb.
1 x aus/an
2 x aus/an
5 Sek.–15 Min.
4 Stunden
dem Nullleiter der Netzzulei-
tung angeklemmt. Der
Schutzleiter wird am Er-
dungskontakt ( ) ange-
bracht.
7. Gehäuse anschrauben
und wieder schließen.
8. Linse aufsetzen (Reich-
weite wahlweise max. 8 m
oder 20 m) s. Kapitel
Reichweiteneinstellung.
9. Zeit- 5und Dämme-
b) Anschluss der Ver-
braucherzuleitung
Die Verbraucherzuleitung
zur Leuchte besteht eben-
falls aus einem 2- bis 3-adri-
gen Kabel. Der stromführen-
de Leiter der Leuchte wird
an der mit L’ gekennzeich-
netenKlemme angeschlos-
sen.Der Nullleiter wird an
der mit Ngekennzeichne-
ten Klemme zusammen mit
rungseinstellung 4vorneh-
men (s. Kapitel Funktionen).
10. Designblende 2auf-
setzen und mit Sicherungs-
schraube 1gegen unbe-
fugtes Abziehen sichern.
Wichtig: Ein Vertauschen
der Anschlüsse kann zur
Beschädigung des Gerätes
führen.
PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

Individuelle Feinjustierung mit Abdeckblenden
Beispiele
Um zusätzliche Bereiche
wie z.B. Gehwege oder
Nachbargrundstücke aus-
zugrenzen oder gezielt zu
überwachen, lässt sich der
Erfassungsbereich durch
Anbringen von Abdeck-
schalen genau einstellen.
Die Abdeckschalen können
entlang der vorgenuteten
Einteilungen in der Senk-
rechten und Waagerechten
getrennt oder mit einer
Schere geschnitten wer-
den. An der obersten Ver-
tiefung in der Mitte der Lin-
se können sie dann einge-
hängt werden. Durch das
Aufsetzen der Designblen-
de werden sie schließlich
fixiert.
(Siehe unten: Beispiele zur
Verringerung des Erfas-
sungswinkels sowie zur Re-
duzierung der Reichweite.)
9
Reichweiten-Grundeinstellungen
Die Linse des IS 2180-5 ist
in zwei Erfassungsbereiche
aufgeteilt. Mit der einen
Hälfte wird eine Reichweite
von max. 8 m, mit der
anderen eine Reichweite
von max. 20 m erzielt (bei
einer Montagehöhe von
ca. 2 m).
Nach dem Aufsetzen der
Linse (Linse fest in die vor-
gesehene Führung ein-
klemmen) ist unten rechts
die gewählte max. Reich-
weite von 20 m oder 8 m
lesbar.
Die Linse kann seitlich mit
einem Schraubendreher
aus der Verrastung gelöst
und entsprechend der
gewünschten Reichweite
wieder aufgesetzt werden.
Beispiele
8
PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

Betriebsstörungen
Störung Ursache Abhilfe
IS 2180-5
ohne Spannung
WSicherung defekt, nicht
eingeschaltet
WKurzschluss
WNetzschalter AUS
Wneue Sicherung, Netz-
schalter einschalten,
Leitung überprüfen mit
Spannungsprüfer
WAnschlüsse überprüfen
Weinschalten
IS 2180-5 schaltet
nicht ein
Wbei Tagesbetrieb,
Dämmerungseinstellung
steht auf Nachtbetrieb
WGlühlampe defekt
WNetzschalter AUS
WSicherung defekt
WErfassungsbereich nicht
gezielt eingestellt
Wneu einstellen
WGlühlampe austauschen
Weinschalten
Wneue Sicherung, evtl.
Anschluss überprüfen
Wneu justieren
IS 2180-5 schaltet
nicht aus Wdauernde Bewegung im Erfassungsbereich
Wgeschaltete Leuchte
befindet sich im Erfas-
sungsbereich und schal-
tet durch Temperatur-
veränderung neu
Wdurch den hausinternen
Serienschalter auf
Dauerbetrieb
WBereich kontrollieren
und evtl. neu justieren,
bzw. abdecken
WBereich ändern bzw.
abdecken
WSerienschalter auf
Automatik
IS 2180-5 schaltet
immer EIN/AUS
Wgeschaltete Leuchte
befindet sich im
Erfassungsbereich
WTiere bewegen sich im
Erfassungsbereich
WWärmequelle (z.B.
Dunstabzug) im Erfas-
sungsbereich
WBereich umstellen bzw.
abdecken, Abstand
vergrößern
WBereich umstellen bzw.
abdecken
WBereich umstellen bzw.
abdecken
IS 2180-5 schaltet
unerwünscht ein
WWind bewegt Bäume
und Sträucher im
Erfassungsbereich
WErfassung von Autos
auf der Straße
Wplötzliche Temperatur-
veränderung durch
Witterung (Wind, Regen,
Schnee) oder Abluft aus
Ventilatoren, offenen
Fenstern
WBereiche mit Abdeck-
schalen ausblenden
WBereiche mit Abdeck-
schalen ausblenden
WBereich verändern,
Montageort verlegen
11
Betrieb/Pflege
Der Infrarot-Sensor eignet
sich zur automatischen
Schaltung von Licht. Für
spezielle Einbruchalarman-
lagen ist das Gerät nicht
geeignet, da die hierfür vor-
geschriebene Sabotagesi-
cherheit fehlt. Witterungs-
einflüsse können die Funk-
tion des Bewegungsmel-
ders beeinflussen. Bei star-
ken Windböen, Schnee,
Regen, Hagel kann es zu
einer Fehlauslösung kom-
men, da die plötzlichen
Temperaturschwankungen
nicht von Wärmequellen
unterschieden werden kön-
nen. Die Erfassungslinse
kann bei Verschmutzung
mit einem feuchten Tuch
(ohne Reinigungsmittel) ge-
säubert werden.
Anschlussbeispiele
1. Leuchte ohne vorhandenen Nullleiter 2. Leuchte mit vorhandenem Nullleiter
3. Anschluss über Serienschalter
für Hand- und Automatik-Betrieb 4. Anschluss über einen Wechsel- schalter für Dauerlicht- und Automatik-
Betrieb
Stellung I: Automatik-Betrieb
Stellung II: Hand-Betrieb
Dauerbeleuchtung
Achtung: Ein Ausschalten der Anlage ist
nicht möglich, lediglich der Wahlbetrieb
zwischen Stellung I und Stellung II.
1) z. B. 1–4 x 100 W Glühlampen
2) Verbraucher, Beleuchtung max. 1000 W (siehe Technische Daten)
3) Anschlussklemmen des IS 2180-5
4) Hausinterner Schalter
5) Hausinterner Serienschalter, Hand, Automatik
6) Hausinterner Wechselschalter, Automatik, Dauerlicht
10
PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

12 13
Installation instructions
t
Dear Customer,
Congratulations on purchas-
ing this STEINEL Infrared
Sensor and thank you for
the confidence you have
shown in us. You have
chosen a high-quality
product that has been
manufactured, tested and
packed with the greatest
care.
Please familiarise yourself
with these instructions
before attempting to install
the sensor since prolonged
reliable and trouble-free
operation will only be
ensured if it is installed
properly.
We hope your new Infrared
Sensor will give you lasting
satisfaction.
System components
1Security screw
2Front cover
3Lens (can be removed
and turned for selecting
the max. basic reach
settings of 8 m or 20 m)
4Light threshold setting
control 2–2000 lux
5Time setting control
5 sec.–15 min.
6Clip (housing can be
flipped up for assembly
and connection to mains
power supply)
Dimensions: (H x W x D) 120 x76 x56 mm
Output: 1000 wattsmax. (resistive load, e.g. filament bulb)
500 watts max. (uncorrected, inductive,
cos ö= 0.5, e.g. fluorescent tubes)
900 watts max. (series compensation)
500 watts max. (shunt compensation,
at C = 45.6 µF)
600 watts max. (electronic ballasts, capacitive
e.g. low-energy lamps, 8 each max.)
Connection: 230 – 240 V, 50 Hz
Detection angle 180° horizontal, 90° vertical
Sensor reach: basic setting 1: 8 m max.
basic setting 2: 20 m max. (factory setting)
+ precision adjustment from 1 – 20 m by means
of clip-on shrouds
Time setting: 5 sec. – 15 min. (factory setting: 5 sec.)
Light threshold: 2 – 2000 lux (factory setting: 2000 lux)
Continuous illumination: adjustable (4 hrs.)
Enclosure: IP 54
Technical specifications
Konformitätserklärung
Das Produkt erfüllt die
Niederspannungsrichtlinie 73/23/EWG und die EMV- Richtlinie 89/336/EWG.
Funktionsgarantie
Dieses STEINEL-Produkt
ist mit größter Sorgfalt her-
gestellt, funktions- und
sicherheitsgeprüft nach
geltenden Vorschriften
und anschließend einer
Stichprobenkontrolle unter-
zogen. STEINEL über-
nimmt die Garantie für ein-
wandfreie Beschaffenheit
und Funktion.
Die Garantiefrist beträgt
36 Monate und beginnt mit
dem Tag des Verkaufs an
den Verbraucher. Wir be-
seitigen Mängel, die auf
Material- oder Fabrikations-
fehlern beruhen, die
Garantieleistung erfolgt
durch Instandsetzung oder
Austausch mangelhafter
Teile nach unserer Wahl.
Eine Garantieleistung ent-
fällt für Schäden an Ver-
schleißteilen sowie für
Schäden und Mängel, die
durch unsachgemäße
Behandlung oder Wartung
auftreten.
Weitergehende Folgeschä-
den an fremden Gegen-
ständen sind ausgeschlos-
sen.
Die Garantie wird nur ge-
währt, wenn das unzerlegte
Gerät mit Kassenbon oder
Rechnung (Kaufdatum und
Händlerstempel), gut ver-
packt, an die zutreffende
Servicestation eingesandt
oder in den ersten 6 Mona-
ten dem Händler überge-
ben wird.
Reparaturservice:
Nach Ablauf der Garantie-
zeit oder Mängeln ohne
Garantieanspruch repariert
unser Werksservice. Bitte
das Produkt gut verpackt
an die nächste Servicestat-
ion senden.
PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

The site of installation
should be at least 50 cm
from a light because heat
radiated from it may trigger
the sensor unintentionally
To obtain the specified
ranges of 8/20 m, the sen-
sor should be installed at a
height of approx. 2 m.
Installation procedure:
1. Detach front cover 2,
2. Release clip 6and flip
up lower half of housing,
3. Mark drill holes, 4. Drill
the holes, insert wall plugs
(6 mm dia.), 5. Break open
cable entry for surface or
concealed wiring.
6. Feed through mains
supply and service cable
and connect to terminals.
Use sealing plugs for
surface wiring.
a) Connect mains supply
lead
The mains supply leads is
a 2 to 3-core cable:
L= phase conductor
N= neutral conductor
PE = protective-earth
conductor
If you are in any doubt, you
must identify the cables
using a voltage tester; once
you have done so, discon-
nect the power supply
again. Connect the phase
(L) and neutral conductor
(N) to the clamp-type ter-
minal. Connect the protect-
ive earth conductor to the
earth terminal ( ).
It is of course possible to
install a mains switch in
the mains supply lead for
switching the light on and
off. This is a requirement
if you wish to select the
continuous illumination
function (see Functions).
Note: The internal corner
wall mount supplied with
the unit can also be used
for wall mounting with
surface wiring. The cables
can be conveniently routed
down the surface of the
wall behind the unit and fed
through the cable entry.
Surface wiring
Mains supply lead
Service lead
Suppy cable
Surface wiring with wall mount
Concealed wiring
Installation/Wall mounting
15
14
Safety warnings
WDisconnect the power
before attempting any
work on the motion
detector.
WThe electrical connec-
tion lead must be dead
during installation.
Therefore, switch off the
power supply first and
check that the circuit is
disconnected using a
voltage tester.
WInstalling the sensor in-
volves work on the mains
power supply. It must
therefore be carried out
in a professional manner
in conformity with national
wiring regulations and
supply conditions.
WPlease note that the
sensor must be protect-
ed by a 10 A circuit
breaker. The mains
supply lead must be no
greater than 10 mm in
diameter.
WOnly carry out time and
light threshold settings
with the lens fitted.
Principle
The IS 2180-5 is equipped
with two 120° pyro sensors
which detect the invisible
heat emitted by moving
objects (people, animals
etc.). The heat detected is
electronically converted
into a signal that switches
on loads (e.g. a light) con-
nected to it. Heat is not
detected through obstacles,
such as walls or panes of
glass. Heat radiation of this
type will, therefore, not
trigger the sensor. With a
90° angle of aperture, the
two pyro sensors cover a
detection angle of 180°. The
lens can be removed and
turned, thereby permitting
two max. basic reach
settings of 8 m or 20 m.
Using the wall mounts
provided with the unit, the
infrared sensor can easily
be fitted to internal and
external corners.
Important: The most
reliable way of detecting
motion is to install the unit
so that the sensor is aimed
across the direction in
which a person would walk
and by ensuring that no
obstacles (such as trees,
walls etc.) obstruct the line
of sensor vision.
Reach max. 20 m Reach max. 8 m
Direction of approach:
towards the sensor Direction of approach: across the detection zone
PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

mains lead neutral
conductor. Connect the
protective-earth conductor
to the earth contact ( ).
7. Screw on housing
and close again.
8. Fit lens (set reach to
either 8 m or 20 m max),
see ‘Reach setting’ section.
9. Select time 5and light
Continuous illumination (manual override)
If a mains switch is installed
in the mains supply lead, the
light is capable of the follow-
ing functions in addition to
the simple ON/OFF function.
Sensor operation
1) Switch light on:
Actuate switch twice
1 x OFF and ON.
Light will stay ON for the
period selected.
2) Switch light OFF:
Actuate switch twice
1 x OFF and ON. Light
will switch OFF or go into
sensor operation mode.
3) Continuous illumination
(manual override):
Actuate switch (2 x OFF
and ON) Light will be set to
continuous illumination for
4 hours (LED - under the
lens - is lit), then auto-
matically returns to sensor
operation (LED OFF).
The light can also be
switched OFF during the
4-hour period of continuous
illumination by switching it
OFF and then ON again.
This will return the light to
sensor operation.
1 x OFF/ON
2 x OFF/ON
5 sec.–15 min.
4 hours
Functions
Once you have connected
the unit to the mains power
supply, closed the housing
and fitted the lens, you are
ready to put the system into
operation. Two setting
controls are concealed
behind the front cover 2.
Important: Only carry out
time and light threshold
settings with the lens fitted.
Switch-off delay
(time setting)
The chosen light ON time
can be varied continuously
from approx. 5 sec. to a
maximum of 15 min.
Turning the adjustment
screw fully anti-clockwise
selects the shortest time of
approx. 5 sec.,turning the
adjustment screw fully
clockwise the longest time
of approx. 15 min. The
shortest time setting is
recommended for setting
the detection zone and
performing the walk test.
Twilight setting
(response threshold)
The chosen detector
response threshold can be
adjusted continuously from
approx. 2 lux to 2000 lux.
Turning the adjustment
screw fully anti-clockwise
selects daylight operation
at approx. 2000 lux. Turning
the adjustment screw fully
clockwise selects
twilight
operation at approx. 2 lux.
The adjustment screw must
be turned fully anti-clock-
wise for setting the de-
tection zone and perform-
ing the walk test in daylight.
5 sec.-15. min.
2 - 2000 lux
The corner wall mount en-
closed with the unit pro-
vides a convenient means
of in-stalling the IS 2180-5
to internal and external
corners. Use the corner
wall holder as a template
for drilling the hole. This
way, you will drill the hole
at the right angle, allowing
you to fit the wall mount
with ease.
Installation using corner wall mount
b) Connect service lead
The service supply lead to
the light is also a 2 to 3-
core cable. The light unit's
live conductor must be
connected to the terminal
marked L'. The service lead
neutral conductor must be
connected to the terminal
marked Ntogether with the
threshold setting 4(see
‘Functions’ section).
10. Locate front cover 2
and fit security screw 1to
protect cover from
unauthorised removal.
Important: Reversing the
connections may result in
damage to the unit.
1716
Important:
The switch should be
actuated in rapid succession
(in the 0.5–1 sec. range)
PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

Precision adjustment using shrouds
Examples
Shrouds may be used to
define the detection zone
exactly as you require in
order, for example, to blank
out or specifically target
paths or neighbouring
premises.
The shrouds can be divided
or cut with a pair of scissors
along the vertical and hori-
zontal grooves. They can
be clipped into the top
channel around the centre
of the lens. They are fixed
in place by fitting the front
cover.
(See below: Examples
showing how to reduce the
angle of detection and
shorten the reach).
Basic reach settings
The lens of the IS 2180-5
is divided into two detection
zones. One half covers a
max. reach of 8 m, the
other half a max. reach of
20 m (when installed at a
height of approx. 2 m).
After fitting the lens (press
lens firmly into the channel
provided) you will see the
max. reach setting (20 m or
8 m) at the bottom right.
Using a screwdriver, the
lens can be unclipped from
the groove at the side and
re-positioned for the reach
you require.
Examples
1918
PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

Troubleshooting
Malfunction Cause Remedy
IS 2180-5
without power
WFuse faulty; not switched
ON
WShort circuit
WMains switch OFF
WRenew fuse, switch on
mains power switch,
check wiring with voltage
tester
WCheck connections
WSwitch on
IS 2180-5
will not switch ON WTwilight control set to nighttime mode during
daytime operation
WBulb faulty
WMains power switch OFF
WFuse faulty
WDetection zone not
properly targeted
WAdjust setting
WChange light bulb
WSwitch on
WRenew fuse, check
connection if necessary
WRe-adjust
IS 2180-5
will not switch OFF WContinuous movement in the detection zone
WLight is in detection zone
and keeps switching on
as a result of tempera-
ture change
WSet to continuous
operation by indoor
series switch
WCheck detection zone
and re-adjust if
necessary or fit shrouds
WRe-adjust zone or apply
shroud
WSet series switch to
automatic mode
IS 2180-5 keeps
switching ON/OFF WLight is in detection zone
WAnimals moving in
detection zone
WHeat source (e.g.
extractor hood outlet) in
detection zone
WAdjust detection zone or
fit shrouds, increase
distance
WAdjust detection zone or
fit shrouds
WAdjust detection zone or
fit shrouds
IS 2180-5 switches ON
when it should not
WWind is moving trees
and bushes in the
detection zone
WCars in the street are
being detected
WSudden temperature
changes due to weather
(wind, rain, snow) or air
expelled from fans or
open windows
WBlank off sections using
shrouds
WBlank off sections using
shrouds
WAdjust detection zone or
change site of
installation
Operation/Maintenance
The Infrared Sensor is
suitable for switching light
ON and OFF automatically.
The unit is not suitable for
special burglary alarm
systems since it lacks the
tampering protection
prescribed for this purpose.
Weather conditions may
affect the way the motion
detector works. Strong
gusts of wind, snow, rain or
hail may cause the light to
come ON when it is not
wanted because the sensor
is unable to distinguish
sudden changes of tem-
perature from sources of
heat. The detector lens
may be cleaned with a
damp cloth it it gets dirty
(do not use cleaning
agents).
Wiring examples
1. Light without neutral conductor 2. Light with neutral conductor
3. Connection using series switch for
manual and automatic operation 4. Connection to double-throw switch for permanent light ON and automatic
operation
Setting I: automatic operation
Setting II: manual operation for permanent
light ON
Important: the unit cannot be switched OFF,
but operated only at settings I and II.
1) e.g. 1-4 x 100 W filament bulbs
2) Service load, light of 1000 W max. (see Technical specifications)
3) IS 2180-5 connection terminals
4) Indoor switch
5) Indoor series switch, manual, automatic
6) Indoor double-throw switch, automatic, permanent light ON
2120
PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

Instructions de montage
F
Cher client,
Nous vous remercions de la
confiance que vous avez té-
moignée à STEINEL en ache-
tant ce détecteur infrarouge.
Vous avez choisi un article de
très grande qualité, fabriqué,
testé et conditionné avec le
plus grand soin.
Avant de l’installer, veuillez lire
attentivement ces instructions
de montage. En effet, seules
une installation et une mise
en service correctement effec-
tuées garantissent durable-
ment un fonctionnement im-
peccable et fiable.
Nous souhaitons que votre
nouveau détecteur infrarouge
vous apporte entière satisfac-
tion.
Description de l’appareil
1 Vis de blocage
2 Cache design
3 Lentille (amovible et
pivotante pour choisir le
réglage de base de portée
de 8 ou 20 m max.)
4 Réglage de crépuscularité
2 – 2000 lux
5 Temporisation
5 s–15 min
6 Cran (boîtier ouvrant pour
le montage et le
branchement au secteur)
Dimensions : (H x L x P) 120 x 76 x 56 mm
Puissance : max. 1000 watts (charge ohmique, p. ex. lampe à
incandescence)
max. 500 watts (non compensée, inductive, cos ö= 0,5,
p. ex. lampes fluorescentes)
max. 900 watts (compensée en série)
max. 500 watts (compensée en parallèle avec C = 45,6 µF)
max. 600 watts (ballasts électroniques, capacitive,
p. ex. lampes fluocompactes, 8 lampes max.)
Alimentation électrique : 230 – 240 V, 50 Hz
Angle de détection : 180° horizontalement, 90° verticalement
Portée du détecteur : Réglage de base 1 : max. 8 m
Réglage de base 2 : max. 20 m (réglage d’usine)
+ réglage de précision par caches enfichables 1 – 20 m
Temporisation :5 s – 15 min (réglage d’usine : 5 s)
Réglage de crépuscularité :2 – 2000 lux (réglage d’usine : 2000 lux)
Éclairage permanent : commutable (4 h)
Indice de protection :IP 54
Caractéristiques techniques
2322
Declaration of conformity
This product complies with
the Directive on Low-
Voltage Appliances
73/23/EEC and EMC
Directive 89/336/EEC.
Functional Warranty
This STEINEL product has
been manufactured with
the utmost care, tested for
proper operation and safety
in accordance with applica-
ble regulations and then
subjected to random sample
inspection. STEINEL
guarantees that it is perfect
condition and proper work-
ing order.
The warranty period is
36 months commencing on
the date of sale to the con-
sumer. We will remedy de-
fects caused by material
flaws or manufacturing
faults. The warranty will be
met by repair or replace-
ment of defective parts,
at our own discretion.
The warranty shall not cover
damage to wear parts, dam-
age or defects caused by
improper treatment or main-
tenance, nor shall it cover
breakage as a result of the
product being dropped.
Further consequential dam-
age to other objects shall
be excluded.
Claims under warranty shall
only be accepted if the prod-
uct is sent fully assembled
and well packed complete
with sales slip or invoice
(date of purchase and
dealer’s stamp) to the ap-
propriate Service Centre or
handed in to the dealer
within the first 6 months.
PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

Il faut monter l’appareil à
50 cm au moins de toute
lampe dont la chaleur pourrait
entraîner un déclenchement
intempestif du détecteur. Pour
obtenir les portées indiquées
de 8/20 m, il faut monter le
détecteur à une hauteur de
2 m environ.
Séquence de montage :
1. Retirer le cache design 2 .
2. Desserrer le cran 6 et
ouvrir la moitié inférieure du
boîtier.
3. Marquer l’emplacement des
trous. 4. Percer les trous,
mettre les chevilles ( Ø 6 mm)
en place. 5. Percer la paroi
pour y introduire le câble, se-
lon qu’il est posé en saillie ou
encastré. 6. Faire passer les
câbles du secteur et de
l’appareil raccordé et les rac-
corder. Si le chemin de câble
est posé en saillie, utiliser le
bouchon.
a) Branchement du câble
secteur
Le câble secteur est composé
d’un câble à 2-3 conducteurs :
L = phase
N= neutre
PE = terre
En cas de doute, il faut identi-
fier les câbles avec un testeur
de tension puis les remettre
hors tension. Raccorder la
phase (L) et le neutre (N)
comme indiqué sur le dessin.
Brancher la terre au contact
de terre ( ).
Il est bien sûr possible de
monter sur le câble secteur un
interrupteur permettant la mise
en ou hors circuit de l'appareil.
Ceci est indispensable pour le
fonctionnement en éclairage
permanent (voir chapitre
« Fonctions »).
Note : pour monter le détecteur
au mur avec chemin de câble
posé en saillie, on peut égale-
ment utiliser le support mural
pour angle intérieur fourni avec
le détecteur. On peut ainsi
faire passer très facilement
les câbles par le haut derrière
l’appareil et les introduire par
l’ouverture du chemin de câble
pour pose en saillie.
Chemin de câble, en
montage en saillie
Câble secteur
Câble de l’appareil raccordé
Chemin de câble, en montage en
saillie, avec support mural
Chemin de câble, en
montage encastré
Installation / fixation au mur
Consignes de sécurité
W
Avant toute intervention sur
le détecteur de mouve-
ment, couper l’alimentation
électrique !
W
Pendant le montage, les
conducteurs à raccorder
doivent être hors tension.
Il faut donc d’abord couper
le courant et s’assurer de
l’absence de courant à
l’aide d’un testeur de ten-
sion.
W
L'installation du détecteur
implique une intervention
sur le réseau électrique et
doit donc être effectuée
correctement et conformé-
ment aux prescriptions
d'installation et conditions
de raccordement en
vigueur dans le pays.
(NF C-15100).
W
Tenez compte du fait que le
détecteur doit être protégé
par un disjoncteur 10 A. Le
diamètre du câble secteur
ne doit pas dépasser
10 mm.
W
Ne régler la temporisation
et la crépuscularité que
lorsque la lentille est en
place.
Le principe
L’IS 2180-5 est muni de deux
détecteurs pyroélectriques de
120° qui détectent le rayonne-
ment de chaleur invisible émis
par les corps en mouvement
(personnes, animaux, etc.). Ce
rayonnement de chaleur capté
est ensuite traité par un systè-
me électronique qui met en
marche l’appareil raccordé
(p. ex. une lampe). Les obsta-
cles comme les murs ou les vi-
tres s’opposent à la détection
du rayonnement de chaleur et
empêchent toute commutation.
Les deux détecteurs pyroélec-
triques couvrent un angle de
détection de 180° avec une
ouverture angulaire de 90°.
La lentille amovible et pivotan-
te permet de régler la portée
sur deux valeurs de base de 8
et 20 m max. L’appareil et livré
avec des supports muraux qui
permettent un montage très fa-
cile dans les angles intérieurs
ou extérieurs.
Important : la détection des
mouvements est la plus fiable
quand l’appareil est monté
perpendiculairement au sens
de passage et qu’aucun
obstacle (arbre, mur, etc.)
n’obstrue le champ de visée.
Portée max. 20 m Portée max. 8 m
Sens de passage :
frontal Sens de passage : perpendiculaire
2524
PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

Le conducteur de terre est à
raccorder au contact de terre
( ). 7. Visser et refermer le
boîtier. 8. Mettre en place la
lentille (choisir la portée maxi
8 m ou 20 m), cf. chapitre
« Réglage de la portée ».
9. Régler la temporisation 5
et la crépuscularité 4 (cf. cha-
pitre « Fonctions »). 10. Poser
le cache design 2 et le proté-
Fonctionnement en éclairage permanent
Si un interrupteur est monté sur
la conduite de secteur, hormis
les fonctions marche/arrêt, les
fonctions suivantes sont
également possibles:
Important:
Lorsqu'il est nécessaire d'action-
ner l'interrupteur plusieurs fois
de suite, le faire rapidement (dans
un laps de temps de 0,5 à 1 s).
Fonctionnement avec
détecteur
1) Allumer la lumière:
actionner 1 x ARRET et
MARCHE. La lampe reste
allumée pour la durée réglée.
2) Eteindre la lumière:
actionner 1 x ARRET et
MARCHE. La lampe s'éteint
ou revient en fonctionnement
avec détecteur.
3) Eclairage permanent:
actionner 2 x ARRET et
MARCHE. La lampe est mise
pour 4 heures sur éclairage
permanent (La DEL – située
sous la lentille – est allumée),
ensuite elle revient automa-
tiquement en fonctionnement
avec détecteur (la LED s'éteint).
L'éclairage permanent peut
être également coupé pendant
les 4 heures en faisant 1 x
ARRET et MARCHE. Ensuite,
la lampe se retrouve à nou-
veau en fonctionnement avec
détecteur.
1 x arrêt / marche
2 x arrêt / marche
5 s –15 min
4 heures
Fonctions
Après avoir branché le détec-
teur au secteur, fermé le
boîtier et mis la lentille en
place, vous pouvez mettre
l’installation en service. En
retirant le cache design 2 , on
accède à deux possibilités de
réglage.
Important : ne régler la tem-
porisation et la crépuscularité
que lorsque la lentille est en
place.
Temporisation de l’extinction
(Minuterie)
La durée d’éclairage souhaitée
est réglable en continu
d’environ 5 s à 15 min maxi.
La temporisation est à son
minimum (env. 5 s) quand la
vis de réglage est en butée à
gauche, à son maximum (env.
15 min) quand la vis est en
butée à droite. Lors du réglage
de la zone de détection et du
test de fonctionnement, nous
conseillons de régler la
temporisation minimum.
Réglage de crépuscularité
(Seuil de réaction)
Le seuil de réaction du détec-
teur est réglable en continu
d’env. 2 à 2000 lux. Lorsque
la vis de réglage est en butée
à gauche, l’appareil est en
fonctionnement diurne, soit
env. 2000 lux. Lorsque la vis
de réglage est en butée à
droite, l’appareil est en fonc-
tionnement crépusculaire, soit
env. 2 lux. Lors du réglage de
la zone de détection et du test
de fonctionnement en plein
jour, la vis de réglage doit être
en butée à gauche.
5 s - 15 min
2 - 2 000 lux
Les supports muraux d’angle
fournis permettent de monter
très facilement l’IS 2180-5
dans les angles intérieurs ou
extérieurs. Vous pouvez vous
servir du support mural d’angle
comme gabarit pour percer les
trous. Vous percerez ainsi le
trou selon l’angle correct et
pourrez ensuite monter sans
problème le support mural
d’angle.
Montage du support mural d’angle
b) Branchement de
l’appareil à raccorder
Le branchement de la lampe
s’effectue également avec un
câble à 2-3 conducteurs. Le
conducteur de phase de la
lampe doit être raccordé à la
borne L'. Le conducteur de
neutre doit être raccordé à la
borne Navec le conducteur de
neutre du câble secteur.
ger contre tout retrait intem-
pestif à l’aide de la vis de blo-
cage 1 .
Important : une inversion des
branchements peut entraîner
la détérioration de l’appareil.
2726
PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

Réglage de précision par caches enfichables
Exemples
Afin d’exclure de la détection
ou de surveiller précisément
certaines zones comme les
voies d’accès ou les terrains
voisins, on peut régler avec
précision la zone de détection
à l’aide de caches enfichables.
On peut casser les caches
selon les découpages prévus
tant dans le sens horizontal
que vertical ou les découper à
l’aide d’une paire de ciseaux.
On peut ensuite les enficher
dans la rainure supérieure
située au milieu de la lentille.
On les fixe en mettant le cache
design en place.
(cf. ci-dessous : exemples de
réduction de l’angle de détec-
tion et de la portée).
Réglages de base de la portée
La lentille de l’IS 2180-5 est
divisée en deux zones de
détection. Une moitié permet
une portée maximum de 8 m,
l’autre moitié une portée maxi-
mum de 20 m (quand la lampe
est installée à une hauteur de
2 m).
Lorsque la lentille est en place
(enfoncer fermement la lentille
dans le guidage prévu à cet
effet), la portée maximum rég-
lée (20 m ou 8 m) est indiquée
en bas à droite.
Pour régler la portée, il faut
détacher la lentille du cran la-
téral à l’aide d’un tournevis
puis la remettre en place sur la
position souhaitée.
2928
Exemples:
PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

Dysfonctionnements
Problème Cause Remède
L’IS 2180-5 n’est pas
sous tension
W
Fusible défectueux,
appareil hors circuit,
câble coupé
W
Court-circuit
W
Interrupteur en position
ARRÊT
W
Changer le fusible défec-
tueux, mettre l’interrupteur
en circuit, vérifier le câble
à l’aide d’un testeur de
tension
W
Vérifier le branchement
W
Mettre en circuit
L’IS 2180-5 ne s’allume pas
W
Pendant la journée, le
réglage de crépuscularité
est en position nocturne
W
Ampoule défectueuse
W
Interrupteur en position
ARRÊT
W
Fusible défectueux
W
Réglage incorrect de la
zone de détection
W
Régler à nouveau
W
Changer l’ampoule
W
Mettre en circuit
W
Changer le fusible,
éventuellement vérifier le
branchement
W
Régler à nouveau
L’IS 2180-5 ne s’éteint pas
W
Mouvement continu dans
la zone de détection
W
La lampe branchée se
trouve dans la zone de
détection et se rallume à
cause des variations de
température
W
Mode éclairage permanent
commandé au niveau de
l’interrupteur en série de
l’habitation
W
Contrôler la zone de détec-
tion, éventuellement la
régler à nouveau ou la
masquer
W
Modifier la zone ou la
masquer
W
Mettre l’interrupteur en
mode automatique
L’IS 2180-5 s’allume
et s’éteint continuellement
W
La lampe branchée se
trouve dans la zone de
détection
W
Des animaux se déplacent
dans la zone de détection
W
Source de chaleur (p. ex.
conduit d’évacuation) dans
la zone de détection
W
Modifier la zone ou la
masquer, augmenter la
distance
W
Modifier la zone ou la
masquer
W
Modifier la zone ou la
masquer
L’IS 2180-5 s’allume de façon
intempestive
W
Le vent agite des arbres et
des arbustes dans la zone
de détection
W
Détection de voitures
passant sur la chaussée
W
Variations subites de
température dues aux
intempéries (vent, pluie,
neige) ou à des courants
d’air provenant de ventila-
teurs ou de fenêtres
ouvertes
W
Masquer les zones avec
les caches
W
Masquer les zones avec
les caches
W
Modifier la zone, monter
l’appareil à un autre endroit
Utilisation/entretien
Le détecteur infrarouge est in-
diqué pour la commutation au-
tomatique de l’éclairage. Il
n’est toutefois pas prévu pour
les alarmes spéciales anti-in-
trusion car il n’est pas protégé
en conséquence contre le van-
dalisme. Les conditions atmos-
phériques peuvent influencer
le fonctionnement du détecteur
de mouvement. Les rafales de
vent, la neige, la pluie et la
grêle peuvent entraîner un dé-
clenchement intempestif car le
détecteur ne peut pas distin-
guer les brusques variations
de température des sources
de chaleur. Si la lentille se sa-
lit, on la nettoiera avec un chif-
fon humide (ne pas utiliser de
détergent).
Exemples de branchement
1. Lampe sans conducteur de neutre 2. Lampe avec conducteur de neutre
3. Raccordement par interrupteur en série
pour mode manuel ou automatique 4. Raccordement par un interrupteur va-et- vient pour éclairage permanent ou mode
automatique
Position I : mode automatique
Position II : mode manuel, éclairage permanent
Attention : une mise hors circuit de l’appareil
n’est pas possible, seul le choix du mode
(position I ou II) est possible.
1) Par exemple, 1–4 lampes à incandescence de 100 W
2) Consommateur, éclairage max. 1000 W (cf. caractéristiques techniques)
3) Bornes de l’IS 2180-5
4) Interrupteur de l’habitation
5) Interrupteur en série de l’habitation, mode manuel, mode automatique
6) Interrupteur va-et-vient de l’habitation, mode manuel, éclairage permanent
3130
PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

3332
Montagehandleiding
N
Geachte klant,
Hartelijk dank voor het ver-
trouwen dat u met de aan-
schaf van uw nieuwe infra-
rood-sensor van STEINEL
in ons stelt. U heeft een
hoogwaardig kwaliteits-
product gekocht, dat met
uiterste zorgvuldigheid
vervaardigd, getest en
verpakt werd.
Lees voor de installatie
deze montagehandleiding
nauwkeurig door. Want
alleen een vakkundige
installatie en ingebruik-
neming garanderen een
duurzaam, betrouwbaar
en storingvrij gebruik.
Wij wensen u veel plezier
met uw nieuwe infrarood-
sensor.
Beschrijving van het apparaat
1Borgschroef
2Designkap
3Lens (afneembaar en
draaibaar voor de
selectie van de reik-
wijdte-basisinstelling
van max. 8 m of 20 m)
4Schemerinstelling
2 – 2000 lux
5Tijdsinstelling
5 sec. – 15 min.
6Arrêteerpal (behuizing
kan voor montage en
netaansluiting openge-
klapt worden)
Afmetingen: (H x B x D) 120x76 x 56 mm
Vermogen: max.1000 Watt (ohmse belasting, bijv. gloeilamp)
max. 500 Watt (niet gecompenseerd, inductief,
cos ö= 0,5, bijv. TL-lampen)
max. 900 Watt (serie gecompenseerd)
max. 500 Watt (parallel gecompenseerd,
met C = 45,6 µF)
max. 600 Watt (elektronische voorschakelapparaten,
capacitief, bijv. energiespaar-
lampen, max. 8 stuks)
Stroomtoevoer: 230 – 240 V, 50 Hz
Registratiehoek: 180° horizontaal, 90° verticaal
Reikwijdte van de sensor: Basisinstelling 1: max. 8 m
Basisinstelling 2: max. 20 m (instelling af fabriek)
+ fijninstelling d.m.v. afdekplaatjes 1 – 20 m
Tijdsinstelling: 5 sec. – 15 min. (instelling af fabriek: 5 sec.)
Schemerinstelling: 2 – 2000 lux (instelling af fabriek: 2000 lux)
Permanent licht: inschakelbaar (4 uur)
Bescherming: IP 54
Technische gegevens
Déclaration de conformité CE
Ce produit répond aux
prescriptions de la directive
Basse tension 73/23/CEE et
de la directive Compatibilité
électromagnétique 89/336/
CEE.
Service après-vente et garantie
Ce produit STEINEL a été fa-
briqué avec le plus grand
soin. Son fonctionnement et
sa sécurité ont été contrôlés
suivant des procédures fiab-
les et il a été soumis à un
contrôle final par sondage.
STEINEL garantit un état et
un fonctionnement irréproch-
ables.
La durée de garantie est de
36 mois et débute au jour de
la vente au consommateur.
Nous remédions aux défauts
provenant d’un vice de ma-
tière ou de construction. La
garantie sera assurée à notre
discrétion par réparation ou
échange des pièces défec-
tueuses.
La garantie ne s’applique ni
aux pièces d’usure, ni aux
dommages et défauts dus à
une utilisation ou mainten-
ance incorrectes.
Les dommages consécutifs
causés à d’autres objets sont
exclus de la garantie.
La garantie ne s’applique que
si l’appareil non démonté est
retourné à la station de ser-
vice après-vente la plus pro-
che, dans un emballage adé-
quat, accompagné d’une fac-
ture ou d’un ticket de caisse
portant la date d’achat et le
cachet du vendeur ou s’il est
remis au vendeur dans les 6
premiers mois de la garantie.
Service de réparation :
Le service après-vente de
notre usine effectue égale-
ment les réparations non cou-
vertes par la garantie ou sur-
venant après l’expiration de
celle-ci. Veuillez envoyer le
produit correctement emballé
à la station de service après-
vente la plus proche.
PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

De montageplaats moet
minstens 50 cm van een
andere lamp verwijderd
zijn, omdat de warmtestra-
ling de sensor foutief kan
activeren. Voor de aange-
geven reikwijdtes van
8/20 m, dient de montage-
hoogte ca. 2 m te bedra-
gen.
Montagestappen:
1. Designkap 2verwijde-
ren. 2. Arrêteerpal 6in-
drukken en onderste deel
van de behuizing omhoog
klappen, 3. Boorgaten af-
tekenen. 4. Gaten boren,
pluggen (Ø 6 mm) inzetten,
5. Muur van gleuf voorzien
voor het leggen van de
kabels indien gewenst op
of in de muur.
6. Stroomtoevoerkabel en
verbruikerleiding doortrek-
ken en aansluiten. Bij lei-
dingen op de muur afdich-
tingsdop gebruiken.
a) Aansluiting van
stroomtoevoer
De stroomtoevoer bestaat
uit een 2- tot 3-polige
kabel.
L=fase
N=nuldraad
PE =aardedraad
In geval van twijfel moeten
de kabels met een span-
ningstester worden geïden-
tificeerd; vervolgens weer
spanningvrij maken. De
stroomdraad (L) en de nul-
draad (N) worden in de
respectievelijke klemmen
aangesloten. De aarde-
draad wordt bij het aar-
dingscontact ( ) aange-
sloten.
In de stroomtoevoerkabel
kan natuurlijk ook een
schakelaar voor het aan- en
uitschakelen gemonteerd
worden. Voor de functie
Permanente verlichting is
dit zelfs vereist (zie
hoofdstuk Functies).
Opmerking: Voor de wand-
montage met op de muur
lopende kabels kan ook de
bijgevoegde binnenhoek-
wandhouder worden
gebruikt. De kabels kunnen
zo eenvoudig van boven
achter het apparaat langs
en door de opening voor de
kabeltoevoer op de muur
worden gelegd.
Leidingen op de
muur
Stroomtoevoerkabel
Kabel naar verbruiker
Leidingen op de muur met
wandhouder
Leidingen in de
muur
Installatie/wandmontage
Veiligheidsvoorschriften
WVoor alle werkzaamhe-
den aan de bewegings-
melder de spanningstoe-
voer onderbreken!
WBij de montage moet de
elektrische leiding die u
wilt aansluiten zonder
spanning zijn. Daarom
eerst de stroom uitscha-
kelen en de spannings-
loosheid testen met een
spanningstester.
WBij de installatie van de
sensor werkt u met net-
spanning. Dit moet vak-
kundig en volgens de gel-
dende, nationale instal-
latievoorschriften en aan-
sluitingsvoorwaarden
worden uitgevoerd.
(N:::
::
:NEN 1010,
B::(AREI) NBN 15-101).
WDenk er a.u.b. aan dat
de sensor beveiligd
moet worden met een
10 A-veiligheidsschake-
laar. De stroomtoevoer-
kabel mag max. een dia-
meter van 10 mm heb-
ben.
WTijds- en schemerin-
stelling alleen uitvoeren
bij gemonteerde lens.
Het principe
IS 2180-5 is uitgerust met
twee 120°-pyro-sensoren,
die de onzichtbare warmte-
straling van bewegende
mensen, dieren etc. regis-
treren. Deze zo geregis-
treerde warmtestraling
wordt elektronisch omgezet
en de aangesloten verbrui-
ker (bijv. een lamp) wordt
ingeschakeld. Door hinder-
nissen, zoals bijvoorbeeld
muren of ruiten, wordt geen
warmtestraling herkend,
dus vindt ook geen schake-
ling plaats. Met behulp van
de twee pyro-sensoren
wordt een registratiehoek
van 180° met een openings-
hoek van 90° bereikt.
De lens is afneembaar en
draaibaar. Hierdoor zijn
twee basis-instellingen voor
een reikwijdte van max. 8 m
of 20 m mogelijk. Met de
bijgevoegde wandhouders
kan de infrarood-sensor
eenvoudig aan binnen- en
buitenhoeken gemonteerd
worden.
Belangrijk: De beste be-
wegingsregistratie heeft u,
als het apparaat zijdelings
t.o.v. de looprichting wordt
gemonteerd en geen be-
lemmeringen (zoals bijv.
bomen, muren etc.) het
zicht van de sensor
belemmeren.
Reikwijdte max. 20 m Reikwijdte max. 8 m
Looprichting: frontaal Looprichting: zijdelings
3534
PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

nuldraad van de stroomtoe-
voer. De aardedraad wordt
aan het aardingscontact
( ) bevestigd.
7. Behuizing plaatsen en
weer sluiten.
8. Lens aanbrengen (reik-
wijdte naar keuze max. 8 m
of 20 m) zie hoofdstuk
Reikwijdteinstelling.
9. Tijds- 5en schemerin-
Functies
Nadat de stroom aangeslo-
ten, de behuizing gesloten
en de lens geplaatst is, kan
de installatie in bedrijf ge-
nomen worden. Achter de
designkap 2 zijn twee in-
stelmogelijkheden verbor-
gen.
Belangrijk: Tijds- en sche-
merinstelling alleen met
gemonteerde lens uitvoe-
ren.
Uitschakelvertraging
(tijdsinstelling)
De gewenste brandduur
van de lamp kan traploos
van ca. 5 sec. tot max.
15 min. worden ingesteld.
Stelschroef naar de linker
aanslag betekent de kortste
tijd, ca. 5 sec.,stelschroef
naar de rechter aanslag
betekent de langste tijd, ca.
15 min. Bij de instelling van
het registratiebereik en
voor de functietest wordt
aangeraden de kortste tijd
in te stellen.
Schemerinstelling
(drempelwaarde)
De gewenste drempelwaar-
de van de sensor kan trap-
loos worden ingesteld van
ca. 2 lux tot 2000 lux.
Stelschroef naar de linker
aanslag betekent daglicht-
stand ca. 2000 lux.
Stelschroef naar de rechter
aanslag betekent
schemer-
stand ca. 2 lux. Voor de in-
stelling van het registratie-
bereik en voor de functie-
test bij daglicht moet de
stelschroef naar de linker
aanslag staan.
5 sec.-15. min.
2 – 2000 lux
Met de bijgevoegde hoek-
wandhouders kan IS 2180-5
eenvoudig aan binnen- en
buitenhoeken gemonteerd
worden. Gebruik de hoek-
wandhouder bij het boren
van de gaten als mal. Op
deze manier heeft het
boorgat de goede hoek en
bovendien kan de hoek-
wandhouder eenvoudig
gemonteerd worden.
Montage hoek-wandhouder
b) Aansluiting van de
verbruikerkabel
De toevoerkabel naar de
lamp bestaat eveneens uit
een 2- tot 3-polige kabel.
De stroomdraad van de
lamp wordt aan de met L' ge-
kenmerkte klem aangeslo-
ten. De nuldraad wordt aan
de met Ngekenmerkte klem
aangesloten, samen met de
stelling 4uitvoeren (zie
hoofdstuk Functies).
10. Designkap 2plaatsen
en met borgschroef 1be-
veiligen tegen vandalisme.
Belangrijk: Verwisseling
van de aansluitingen kan
leiden tot beschadiging van
de apparatuur.
3736
Permanente verlichting
Als een netschakelaar in de
stroomtoevoer wordt
gemonteerd zijn naast het
eenvoudig aan- en uitscha-
kelen ook nog de volgende
functies mogelijk: Belangrijk:
De schakelaar meerdere
malen vlug achter elkaar in-
drukken (ongeveer 0,5–1 sec.).
Sensorwerking
1) Licht inschakelen:
Schakelaar 1 x UIT en AAN.
De lamp brandt gedurende
de ingestelde tijd.
2) Licht uitschakelen:
Schakelaar 1 x UIT en AAN.
De lamp gaat uit of schakelt
over op sensorwerking.
3) Permanent licht:
Schakelaar 2 x UIT en AAN.
De lamp wordt 4 uur lang
op permanente verlichting
geschakeld (LED – onder
de lens - brandt), vervol-
gens gaat de lamp auto-
matisch weer over op sen-
sorwerking (LED uit).
Het permanent brandende
licht kan ook gedurende de
4 uur brandtijd worden
uitgeschakeld door 1 x UIT
en AAN te drukken. Daarna
staat de lamp weer op
sensorwerking.
1 x uit/aan
2 x uit/aan
5 sec.–15 min.
4 uur
PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com

Individuele fijninstelling met afdekplaatjes
Voorbeelden
Om andere gebieden, zoals
bijv. trottoirs of aangren-
zende percelen, buiten de
registratie te laten of juist
doelgericht te bewaken,
kan het registratiebereik
d.m.v. afdekplaatjes nauw-
keurig worden ingesteld.
De afdekplaatjes kunnen
langs de inkepingen verti-
caal en horizontaal worden
afgebroken of met een
schaar worden doorgeknipt.
Zij kunnen in de bovenste
gleuf in het midden van de
lens worden geschoven.
Door het plaatsen van de
designkap worden ze dan
gefixeerd.
(zie onder: voorbeelden
voor verkleining van de
registratiehoek en vermin-
dering van de reikwijdte.)
Reikwijdte-basisinstellingen
De lens van IS 2180-5 is
in twee registratiebereiken
verdeeld. Met de ene helft
wordt een reikwijdte van
max. 8 m, met de andere
een reikwijdte van max.
20 m bereikt (bij een mon-
tagehoogte van ca. 2 m).
Na het plaatsen van de
lens (lens goed in de
aanwezige geleiding
vastklemmen) is rechts-
onder de gekozen
max. reikwijdte van 20 m of
8 m te zien.
De lens kan aan de zijkant
met behulp van een
schroevendraaier uit de
vergrendeling worden los-
gemaakt en overeenkom-
stig de gewenste reikwijdte
weer worden terugge-
plaatst.
3938
Voorbeelden
PK Elektronik Vertriebs GmbH, E-Mail: [email protected], Internet: www.pkelektronik.com
