Steren ANT-DUR User manual

Product / Producto: DURA-ORO
PLUS ANTENNA / ANTENA DURA-
ORO PLUS
Model / Modelo: ANT-DUR
Brand / Marca: Steren
CONDICIONES
1. Para hacer efectiva esta garantía se requiere: La presentación de esta póliza y del producto, en el lugar en donde fue adquirido o en ELECTRONICA STEREN S.A. DE C.V.
2. ELECTRONICA STEREN S.A. DE C.V. se compromete a reparar el producto en caso de estar defectuoso sin ningún cargo al consumidor.
3. El tiempo de reparación en ningún caso será mayor a 30 días contados a partir de la recepción del producto en cualquiera de los sitios en donde pueda hacerse efectiva la
garantía.
4. El lugar donde puede adquirir partes, componentes, consumibles y accesorios, así como hacer válida esta garantía es: En cualquiera de las direcciones arriba mencionadas.
ESTA GARANTIA NO ES VALIDA EN LOS SIGUIENTES CASOS:
1. Cuando el producto ha sido utilizado en condiciones distintas a las normales.
2. Cuando el producto no ha sido operado de acuerdo con el instructivo de uso.
3. Cuando el producto ha sido alterado o reparado por personas no autorizadas por ELECTRONICA STEREN S.A. DE C.V.
Nota: El consumidor podrá solicitar que se haga efectiva la garantía ante la propia casa comercial, donde adquirió el producto. Si la presente garantía se extraviara, el
consumidor puede recurrir a su proovedor para que le expida otra póliza de garantía, previa presentación de la nota de compra o factura respectiva.
DATOS DEL DISTRIBUIDOR
DISTRIBUTION / NOMBRE / DISTRIBUIDOR:
ADDRESS / DOMICILIO:
PRODUCT / PRODUCTO: BRAND / MARCA:
MODEL / MODELO: SERIAL NUMBER / No. DE SERIE:
DATE OF DELIVERY / FECHA DE ENTREGA:
Call Center / Centro de Atención a Clientes
del Interior 01 800 500 9000
Mexico City / Cd. de México: 53 54 22 90
Warranty
CONDITIONS:
1. This warranty card with all the required information, the invoice or purchase ticket, the product box or package, and the product, must be presented with the
product when warranty service is required.
2. If the product stills on the warranty time, the company will repair it free of charge even the transportation charges.
3. The repairing time will not exceed 30 natural days, from the day the claim was received.
4. Steren sells parts, components, consumables and accessories to customer, as well as warranty service, at any of the following addresses:
THIS WARRANTY IS VOID ON THE NEXT CASES:
If the product has been damage by an accident, acts of God, mishandling, leaky batteries, failure to follow enclosed instructions, improper repair by unauthorized
personal, improper safe keeping or otherwise.
Notes:
a) The customer can also claim the warranty service on the purchase establishment.
b) If you lose the warranty card, we can reissue it just showing the invoice or purchase ticket.
Póliza de Garantía
This Steren product is warranted under
normal usage against defects in
workmanship and materials to the original
purchaser for one year from the date of
purchase.
Garantiza este producto por el término de
un año en todas sus partes y mano de
obra contra cualquier defecto de fabricación
y funcionamiento, a partir de la fecha de
entrega.

INSTRUCTIVO DE USO ANTENA DURA-ORO PLUS
Producto: ANT-DUR
Marca: Steren
Antes de utilizar su nueva antena Dura-Oro Plus lea este
instructivo para evitar cualquier mal funcionamiento. Guárdelo
para futuras referencias.
CONTENIDO:
a) 1 Antena Dura-Oro
b) 1 Abrazadera roscada tipo "U" (con dos tuercas y dos rondanas)
c) 1 Brida de sujeción
d) 2 Tapones plásticos redondos
IMPORTANTE:
No instale la antena cerca de cables de alta tensión o transformadores.
No pasar el cable de la antena cerca de aparatos eléctricos.
No fije el mástil a estructuras metálicas.
Utilice cinchos aislantes de plástico para sujetar el cable.
COMO ARMAR SU NUEVA ANTENA
1.- Retire los componentes de la antena de su empaque con cuidado.
2.- Gire los tubos elementos curvos más grandes hacia su porta reflector,
firmemente pero sin deformar los tubos (Fig. 1).
3.- Repita la operación anterior con los elementos curvos más pequeños
(Fig. 2).
4.- Gire los elementos rectos hacia su porta reflector respectivos y fíjelos
firmemente pero sin deformar el tubo (Fig. 3).
5.- Coloque los tapones de plástico en cada uno de los extremos del tubo
boom para protegerlo del agua y del polvo (Fig. 4).
6.- Conecte los cables del transformador de impedancia (no incluido)
firmemente a las terminales de la antena (aislador rojo) para evitar la
mala recepción de señal, posteriormente conecte el cable coaxial de su
televisión a la entrada tipo F del transformador de impedancia.
7.- Sujete la antena firmemente al mástil. Coloque una abrazadera y
atornille firmemente.
8.- Oriente la antena a un área despejada que se encuentre en dirección a
la torre transmisora (Fig. 5).
ESPECIFICACIONES
Antena para recepción a color, Blanco y Negro y FM.
Canales: 2- 13 (VHF); 14-40 (UHF)
Elementos: 4
Ganancia: 5.5 dB
Banda: VHF - FM - UHF
Conexión para cable: 300 Ohms
Frecuencia: 54 - 632 Mhz
Directividad: Media
INSTRUCTION MANUAL FOR DURA-ORO PLUS ANTENNA
Product: ANT-DUR
Brand: Steren
Before using your new Dura-Oro Plus Antenna, please read this
instruction manual to prevent any damage. Put them away in a
safe place for future references.
CONTENT:
a) 1 Dura-Oro Antenna
b) 1 Thread clip, "U" type (with 2 nuts & 2 pulley wheel)
c) 1 Subjection bridle
d) 2 rounded plastic corks
IMPORTANT:
Do not install the antenna near high tension cables or transformers.
Do not pass the antenna cable near electrical devices.
Do not fix the mast to any metallic structure.
Use insulated plastic belts to hold the cable.
ARMING YOUR NEW ANTENNA
1.- Unpack carefully all the components.
2.- Turn the bigger curved elements into the reflecting porthole tightly,
without deforming (Fig. 1).
3.- Repeat step 2 for smaller curved elements (Fig. 2).
4.- Turn the straight elements into the reflecting porthole and place them
tightly, without deforming (Fig. 3).
5.- Place the plastic corks in each one of the boom tubes ends. This will
protect them from water and dust (Fig. 4).
6.- Plug in firmly the cables from impedance transformer (not included), to
antenna's terminal (red insulated), then plug in the coaxial cable from your
TV set to impedance transformer's jack type F.
7.- Hold the antenna firmly to the mast. Place a clip and screw it firmly.
8.- Place the antenna to a cleared area, always in direction to the
transmitting tower (Fig. 5).
SPECIFICATIONS
Color, B&W and FM signal reception.
Channels: 2-13 (VHF); 14-40 (UHF)
Elements: 4
Gain: 5.5 dB
Band: VHF - FM - UHF
Cable Connection: 300 Ohms
Frequency: 54-632 Mhz
Directivity: Medium

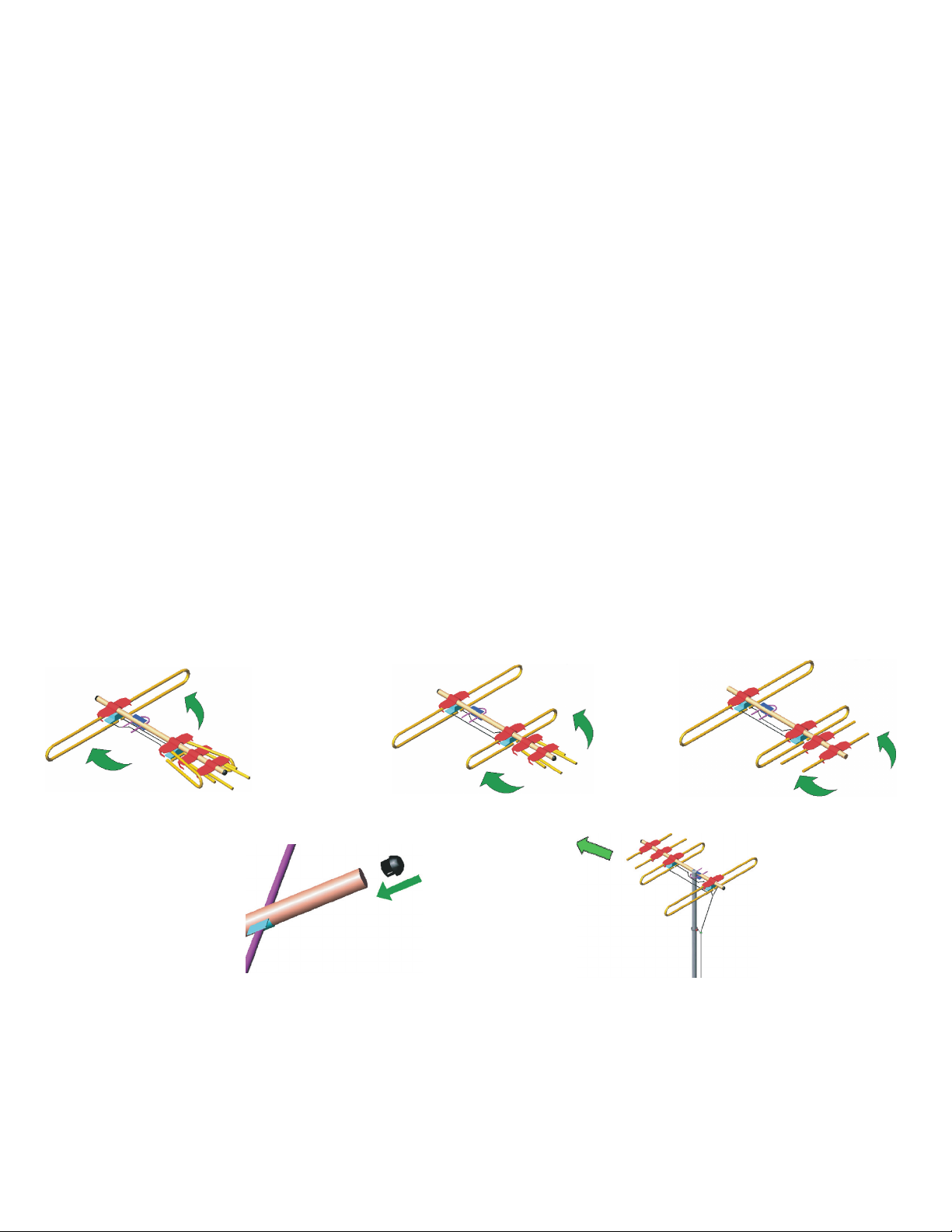

Fig. 1 Fig. 2 Fig. 3
Fig. 4 Fig. 5
