Steren ANT-UHF 16 User manual

WARRANTY
This Steren product is warranted under normal usage against defects in
workmanship and materials to the original purchaser for one year from the
date of purchase.
CONDITIONS
1.- This warranty card with all the required information, invoice or purchase
ticket, product box or package, and product, must be presented when
warranty service is required.
2.- If the product stills on the warranty time, the company will repair it free
of charge.
3.- The repairing time will not exceed 30 natural days, from the day the
claim was received.
4.- Steren sell parts, components, consumables and accessories to
customer, as well as warranty service, at any of the addresses mentioned
later.
THIS WARRANTY IS VOID IN THE NEXT CASES:
If the product has been damaged by an accident, acts of God, mishandling,
leaky batteries, failure to follow enclosed instructions, improper repair by
unauthorized personnel, improper safe keeping, among others.
a) The consumer can also claim the warranty service in the purchase
establishment.
b) If you lose the warranty card, we can reissue it, if you show the invoice
or purchase ticket.
RETAILER INFORMATION
Name of the retailer
Address
Product
Brand
Part number
Serial number
Date of delivery
In case your product fails or have questions, please contact your
nearest dealer. If you are in Mexico, please give a call to our Call
Center. Call Center
01 800 500 9000
Product: Aerial antena
Part number: ANT-UHF 16
Brand: Steren
Before using your new Steren Aerial antena, please read this
instruction manual to prevent any damage. Put it away in a safe place
for future referen
Before using your new Electronic insect killer, please read this
instruction manual to prevent any damage. Put it away in a
Product design and specications are subject to change
without previous notice.
IMPORTANT
• Do not install this antenna near high-tension cables or transformers.
• Do not place the antenna’s cable near electronic devices.
• Do not set the mast in metallic structures.
• Use tyraps in order to hold the cables.
• 16 element aerial antenna.
• 10 dB gain.
• Manufactured in aluminum.
• 1 Cap for “F” connector.
• 1 Central mast.
• 1 Impedance adaptor.
• 4 Buttery nuts.
• 3 Separators.
• 2 Complement pieces for antenna.
• 2 Holding pieces for antenna.
HIGHLIGHTS
CONTENT
Channels: 2-13 (VHF) 14-83 (UHF)
Elements: 16
Gain: 10dB
Cable Connections: 75Ohms
Frequency: 54MHz – 890MHz
Frequency Band: VHF-UHF
SPECIFICATIONS
INSTALLATION
We suggest to obtain help from a second person to assemble and install
your new antenna.
1. Place the impedance adaptor in the central mast.
Make sure to place the screw in the hole showed in
g. 1. On the other side, place the separator on
the screw and use the buttery nut in order to
tighten the impedance adaptor.
2. In one end of the central mast, insert
the “A” piece and on the other end the “B”
piece. Place the holding screw in the hole
and tighten it using the buttery nut.
Place pieces “C” and “D” on
either side of the antenna
holding piece and tighten
them with the buttery nuts
until they are rmly in place.
3. Insert the cap in the TV’s coaxial cable and
connect this cable to the “F” connector on the
impedance adaptor. Afterwards, place the cap
so that it covers the antennas connector.
4. Set the antenna rmly on the mast by
tightening the buttery nuts.
This package does not include a mast.
5. Direct the antenna to a clear area and towards the transmission tower.
FIG. 1

En caso de que su producto
presente alguna falla, acuda al
centro de distribución más cercano
a su domicilio y en caso de tener
alguna duda o pregunta por favor
llame a nuestro Centro de Atención
a Clientes, en donde con gusto le
atenderemos en todo lo relacionado
con su producto Steren.
Centro de Atención a Clientes
01 800 500 9000
PÓLIZA DE GARANTÍA
Esta póliza garantiza el producto por el término de un año en todas sus partes y
mano de obra, contra cualquier defecto de fabricación y funcionamiento, a partir de
la fecha de entrega. CONDICIONES
1.- Para hacer efectiva la garantía, presente ésta póliza y el producto, en donde fue
adquirido o en Electrónica Steren S.A. de C.V.
2.- Electrónica Steren S.A de C.V. se compromete a reparar el producto en caso de
estar defectuoso sin ningún cargo al consumidor. Los gastos de transportación serán
cubiertos por el proveedor.
3.- El tiempo de reparación en ningún caso será mayor a 30 días,contados a partir de
la recepción del producto en cualquiera de los sitios donde pueda hacerse efectiva
la garantía.
4.- El lugar donde puede adquirir partes, componentes, consumibles y accesorios,
así como hacer válida esta garantía es en cualquiera de las direcciones mencionadas
posteriormwente.
ESTA PÓLIZA NO SE HARA EFECTIVA EN LOS SIGUIENTES CASOS:
1.- Cuando el producto ha sido utilizado en condiciones distintas a las normales.
2.- Cuando el producto no ha sido operado de acuerdo con el instructivo de uso.
3.- Cuando el producto ha sido alterado o reparado por personal no autorizado por
Electrónica Steren S.A. de C.V.
El consumidor podrá solicitar que se haga efectiva la garantía ante la propia casa
comercial donde adquirió el producto. Si la presente garantía se extraviara, el
consumidor puede recurrir a su proveedor para que le expida otra póliza de
garantía, previa presentación de la nota de compra o factura respectiva.
DATOS DEL DISTRIBUIDOR
Nombre del Distribuidor
Domicilio
Producto
Marca
Modelo
Número de serie
Fecha de entrega
ELECTRONICA STEREN S.A. DE C.V.
Camarones 112, Obrero Popular, 02840, México, D.F. RFC: EST850628-K51
STEREN PRODUCTO EMPACADO S.A. DE C.V.
Biólogo MaximIno Martínez No. 3408 Int. 3 y 4, San Salvador Xochimanca, México, D.F. 02870,
RFC: SPE941215H43
ELECTRONICA STEREN DEL CENTRO, S.A. DE C.V.
Rep. del Salvador 20 A y B, Centro, 06000, México. D.F. RFC: ESC9610259N4
ELECTRONICA STEREN DE GUADALAJARA, S.A.
López Cotilla No. 51, Centro, 44100, Guadalajara, Jal. RFC: ESG810511HT6
ELECTRONICA STEREN DE MONTERREY, S.A.
Colón 130 Pte., Centro, 64000, Monterrey, N.L. RFC: ESM830202MF8
ELECTRONICA STEREN DE TIJUANA, S.A. de C.V.
Calle 2a, Juárez 7636, Centro, 22000, Tijuana, B.C.N. RFC: EST980909NU5

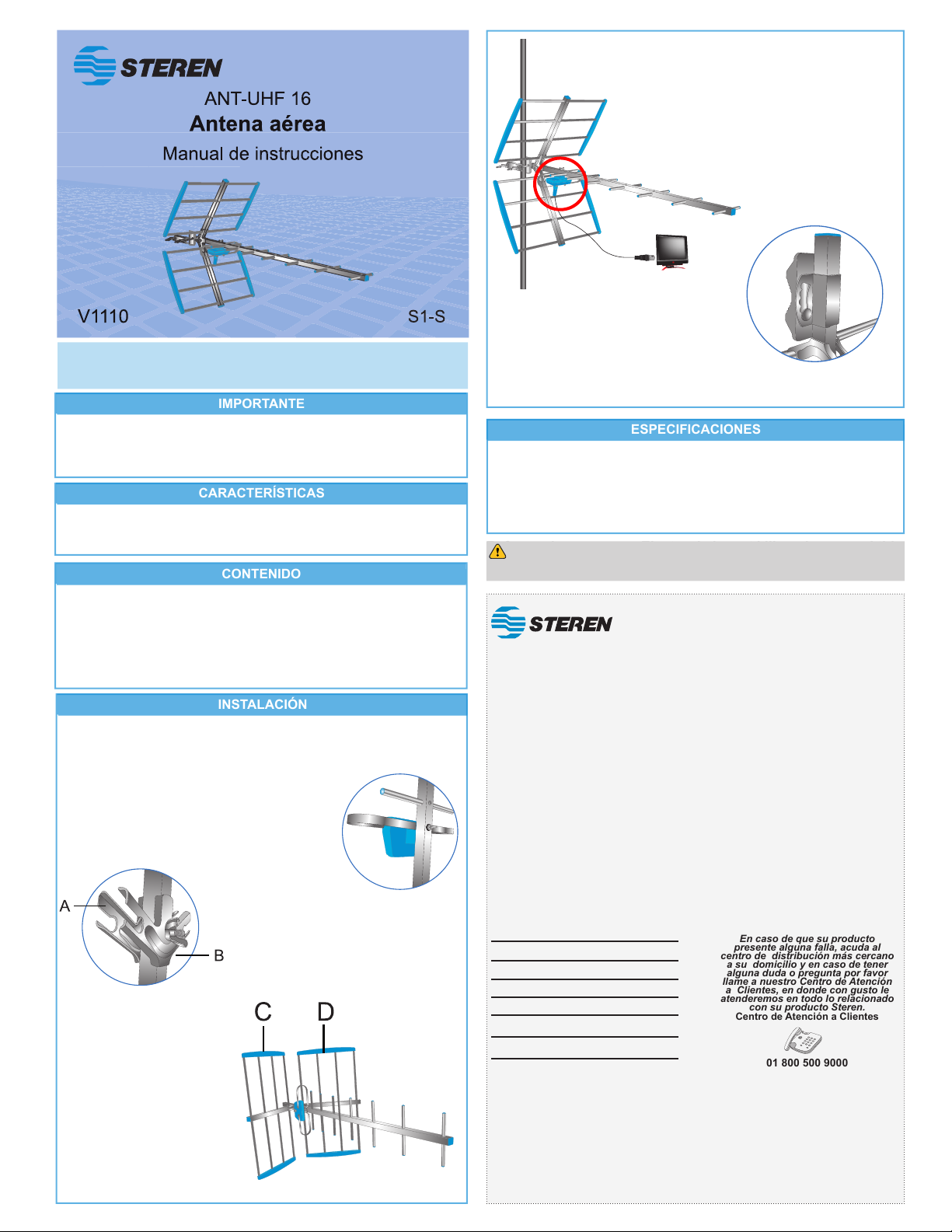

Producto: Antena aérea
Modelo: ANT-UHF 16
Marca: Steren
Antes de utilizar su nueva Antena aérea Steren,
lea este instructivo para evitar cualquier mal funcionamiento.
Guárdelo para futuras referencias.
Before using your new Electronic insect killer, please read this
instruction manual to prevent any damage. Put it away in a
El diseño del producto y las especificaciones pueden
cambiar sin previo aviso.
IMPORTANTE
• No instale la antena cerca de cables de alta tensión o transformadores.
• No pasar el cable de la antena cerca de aparatos eléctricos.
• No je el mástil a estructuras metálicas.
• Utilice cinchos aislantes de plástico para sujetar el cable.
Canales: 2-13 (VHF) 14-83 (UHF)
Elementos: 16
Ganancia: 10 dB
Banda: VHF-UHF
Conexión para cable: 75Ohms.
Frecuencia: 54MHz-890MHz
• Antena aérea de 16 elementos.
• Ganancia de 10 dB.
• Fabricado en aluminio.
• 1 Capuchón para conector F.
• 1 Tubo central.
• 1 Adaptador de impedancia.
• 4 Mariposas de ajuste.
• 3 Empaques.
• 2 Piezas complemento de antena.
• 2 Piezas de sujeción para antena.
FIG. 1
Para armar la antena apóyese de otra persona para sujetarlo rmemente.
1. Coloque el adaptador de impedancia, insertando el tornillo en el oricio
del tubo central como se muestra en la gura y en el
extremo contrario coloque la mariposa de ajuste,
coloque el empaque y gire la mariposa hacia la
derecha hasta que ajuste rmemente.
2. Inserte en un extremo del tubo central
la pieza A y en el extremo contrario la
pieza B, coloque el tornillo de sujeción en
el oricio y ajuste con la mariposa.
Coloque las piezas C y D
en los extremos de la pieza
de sujeción para antena y
ajuste con la mariposa
hasta que queden rmemente
sujetos.
3. Inserte el capuchón en el cable coaxial
del televisor y conecte el cable a la
entrada tipo F del adaptador de impedancia
y coloque el capuchón de tal forma que se
cubra e conector de la antena.
CARACTERÍSTICAS
CONTENIDO
INSTALACIÓN
ESPECIFICACIONES
4. Sujete la antena rmemente al mástil
ajustando con las mariposas de sujeción.
No incluye mástil
5. Oriente la antena a un área despejada que se encuentre en dirección
a la torre trasmisora.
