Steren ANT-UHF 19 User manual

Product / Producto: DUAL BAND
ANTENNA (VHF-UHF) / ANTENA DE
BANDA DUAL (VHF-UHF)
Model / Modelo: ANT-UHF 19
Brand / Marca: Steren
CONDICIONES
1. Para hacer efectiva esta garantía se requiere: La presentación de esta póliza y del producto, en el lugar en donde fue adquirido o en ELECTRONICA STEREN S.A. DE C.V.
2. ELECTRONICA STEREN S.A. DE C.V. se compromete a reparar el producto en caso de estar defectuoso sin ningún cargo al consumidor.
3. El tiempo de reparación en ningún caso será mayor a 30 días contados a partir de la recepción del producto en cualquiera de los sitios en donde pueda hacerse efectiva la
garantía.
4. El lugar donde puede adquirir partes, componentes, consumibles y accesorios, así como hacer válida esta garantía es: En cualquiera de las direcciones arriba mencionadas.
ESTA GARANTIA NO ES VALIDA EN LOS SIGUIENTES CASOS:
1. Cuando el producto ha sido utilizado en condiciones distintas a las normales.
2. Cuando el producto no ha sido operado de acuerdo con el instructivo de uso.
3. Cuando el producto ha sido alterado o reparado por personas no autorizadas por ELECTRONICA STEREN S.A. DE C.V.
Nota: El consumidor podrá solicitar que se haga efectiva la garantía ante la propia casa comercial, donde adquirió el producto. Si la presente garantía se extraviara, el
consumidor puede recurrir a su proovedor para que le expida otra póliza de garantía, previa presentación de la nota de compra o factura respectiva.
DATOS DEL DISTRIBUIDOR
DISTRIBUTION / NOMBRE / DISTRIBUIDOR:
ADDRESS / DOMICILIO:
PRODUCT / PRODUCTO: BRAND / MARCA:
MODEL / MODELO: SERIAL NUMBER / No. DE SERIE:
DATE OF DELIVERY / FECHA DE ENTREGA:
Call Center / Centro de Atención a Clientes
del Interior 01 800 500 9000
Mexico City / Cd. de México: 53 54 22 90
This Steren product is warranted under
normal usage against defects in
workmanship and materials to the original
purchaser for one year from the date of
purchase.
Garantiza este producto por el término de
un año en todas sus partes y mano de
obra contra cualquier defecto de fabricación
y funcionamiento, a partir de la fecha de
entrega.
Warranty
CONDITIONS:
1. This warranty card with all the required information, the invoice or purchase ticket, the product box or package, and the product, must be presented with the
product when warranty service is required.
2. If the product stills on the warranty time, the company will repair it free of charge even the transportation charges.
3. The repairing time will not exceed 30 natural days, from the day the claim was received.
4. Steren sells parts, components, consumables and accessories to customer, as well as warranty service, at any of the following addresses:
THIS WARRANTY IS VOID ON THE NEXT CASES:
If the product has been damage by an accident, acts of God, mishandling, leaky batteries, failure to follow enclosed instructions, improper repair by unauthorized
personal, improper safe keeping or otherwise.
Notes:
a) The customer can also claim the warranty service on the purchase establishment.
b) If you lose the warranty card, we can reissue it just showing the invoice or purchase ticket.
Póliza de Garantía

INSTRUCTIVO DE USO ANTENA DE BANDA DUAL (VHF-UHF)
Producto: ANT-UHF 19
Marca: Steren
Antes de utilizar su nueva antena de Banda Dual lea este
instructivo para evitar cualquier mal funcionamiento. Guárdelo
para futuras referencias.
CONTENIDO:
a) 1 Antena VHF-UHF 19
b) 1 Abrazadera roscada tipo "U" (con dos tuercas y dos roldanas)
c) 1 Brida de sujeción
d) 6 tapones plásticos cuadrados
e) 2 tornillos y 2 tuercas hexagonales
IMPORTANTE:
No instale la antena cerca de cables de alta tensión o transformadores.
No pasar el cable de la antena cerca de aparatos eléctricos.
No fije el mástil a estructuras metálicas.
Utilice cinchos aislantes de plástico para sujetar el cable.
COMO ARMAR SU NUEVA ANTENA
1- Afloje los tornillos de los elementos, girándolos en forma perpendicular
al tubo boom central, después sujételos firmemente, pero sin deformar el
tubo (Fig. 1).
2.- Levante los tubos boom del tubo central hasta el tope de la unión.
Después afloje cada uno de los elementos y colóquelos en forma
perpendicular a los tubos boom, sujete firmemente, pero sin deformar el
tubo.
3.-Afloje los elementos que se encuentran entre los tubos boom y
colóquelos en forma perpendicular al tubo central, apriete firmemente
pero sin deformar el tubo (Fig. 2).
4.- Coloque los tapones de plástico en cada uno de los extremos de los
tubos boom para protegerlos del agua y del polvo (Fig. 3).
5.- Conecte los cables del transformador de impedancia (no incluido)
firmemente a las terminales de la antena (aislador rojo) utilizando los dos
tornillos de 3/16" para evitar la mala recepción de señal, posteriormente
conecte el cable coaxial de su televisión a la entrada tipo F del
transformador de impedancia (Fig. 4).
6.- Sujete la antena firmemente al mástil. Coloque una abrazadera y
atornille firmemente (Fig. 5).
7.- Oriente la antena a un área despejada que se encuentre en dirección a
la torre transmisora.
ESPECIFICACIONES
Antena de Doble Banda para recepción a color, Blanco y Negro y FM.
Canales: 2- 13 (VHF); 14-83 (UHF)
Elementos: 19
Ganancia: 13.5 dB
Banda: VHF - FM - UHF
Conexión para cable: 300 Ohms
Frecuencia: 46-800 Mhz
Directividad: Alta
INSTRUCTION MANUAL FOR DUAL BAND ANTENNA (VHF-UHF)
Product: ANT-UHF 19
Brand: Steren
Before using your new Dual Band Antenna, please read this
instruction manual to prevent any damage. Put them away in a
safe place for future references.
CONTENT:
a) 1 VHF-UHF 19 Antenna
b) 1 Thread Clip , "U" type (with 2 nuts & 2 pulley wheel)
c) 1 Subjection Bridle
d) 6 square plastic corks
e) 2 screws & 2 hexagonal nuts
IMPORTANT:
Do not install the antenna near high tension cables or transformers.
Do not pass the antenna cable near electrical devices.
Do not fix the mast to any metallic structure.
Use insulated plastic belts to hold the cable.
ARMING YOUR NEW ANTENNA
1.- Slacken the elements' screws, turning them in a perpendicular way to
the central boom tube, then fasten firmly, without deforming tube (Fig. 1).
2.- Raise boom tubes of the central tube until the union top. Later loosen
each one of the elements and put it them in a perpendicular way to the
boom tubes, then fasten them firmly, without deforming tube.
3. - Slacken the elements located between boom tubes and put it them in
a perpendicular way to the central tube, fits firmly without deforming tube
(Fig. 2).
4. - Place the plastic corks in each one of the boom tubes ends. This will
protect them from water and dust (Fig. 3).
5. - Plug in the cables from impedance transformer (not included) firmly,
to antenna's terminal (red insulated), using two 3/16" screws (included),
then plug in the coaxial cable from your TV ser to impedance transformer's
jack type F (Fig. 4).
6.- Hold firmly the antenna to the mast. Place a clip and screw in firmly
(Fig. 5).
7. - Place the antenna to a cleared area, always in direction to the
transmitting tower.
SPECIFICATIONS
Double Band Antenna
Color, B&W and FM signal reception.
Channels: 2-13 (VHF); 14-83 (UHF)
Elements: 19
Gain: 13.5 dB
Band: VHF - FM - UHF
Cable Connection: 300 Ohms
Frequency: 46-800 Mhz
Directivity: High

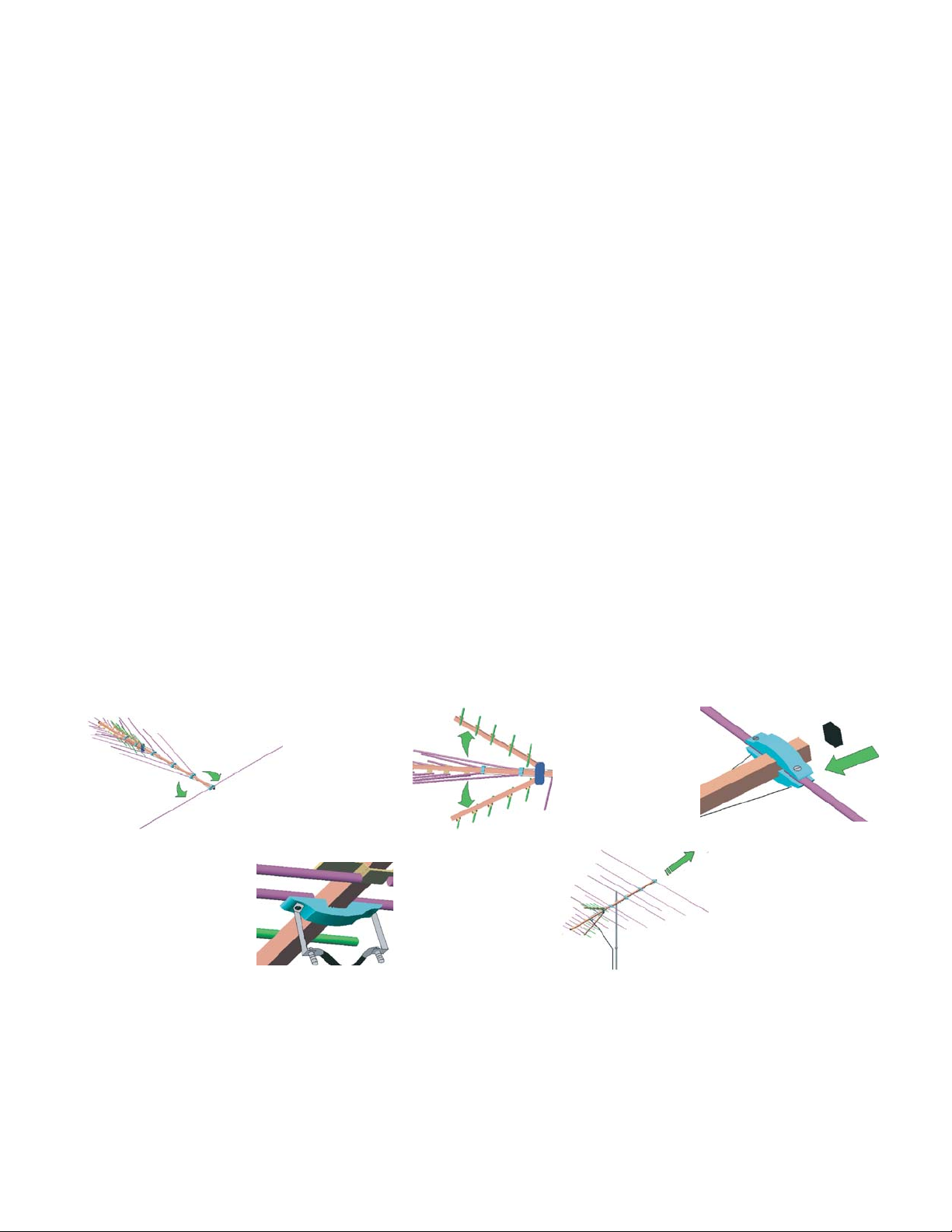

Fig. 1 Fig. 2 Fig. 3
Fig. 4 Fig. 5
