Steren K-400 User manual

ENGLISH
ENGLISH-02
Before using your new Parallel Port Interface K-400, please make
sure to read this instruction manual in order to avoid any
malfunctions or misuse. Please keep this manual for future
reference.
IMPORTANT
Do not expose this device to direct sunlight or to extreme
temperatures
Do not use or store the parallel port interface anywhere it might get
wet as this could cause a malfunction.
This device contains small parts. Do not leave it within the reach of
children.
Adult supervision is recommended when the device is being
assembled because it requires soldering.
Always use a soft dry cloth in order to clean.
You must have circuit soldering skills to avoid damages in the
printed circuit.
Use a 30W soldering pen.
•
•
•
•
•
•
•
This kit is ideal for electronic students or hobbyists because

ENGLISH
ENGLISH-03
FEATURES
This Parallel port interface K-400 is ideal for electronic students or
hobbyists because it allows them to develop creativity in the
programming of several different prototypes of a mechanical system.
This parallel port interface includes all the components necessary for
building this prototype.
Your new Parallel Port Interface allows you to program various different
projects.
In the “Manual ABC de la Mecatrónica” you will nd ve different
examples of projects with all the required information.
REQUIRED EQUIPMENT
Soldering Iron.
Soldering Solution.
Regulated 5 volts power source.
•
•
•

ENGLISH
ENGLISH-04
CONTAINED WITHIN
1 Printed Circuit PCB 1 DB-25 connector for soldering (500-025)
2 DB-9 Connectors for soldering (500-009) 1 Integrated Circuit
SN74LS373N
1 Integrated Circuit TTL SN74LS245N

ENGLISH
ENGLISH-05

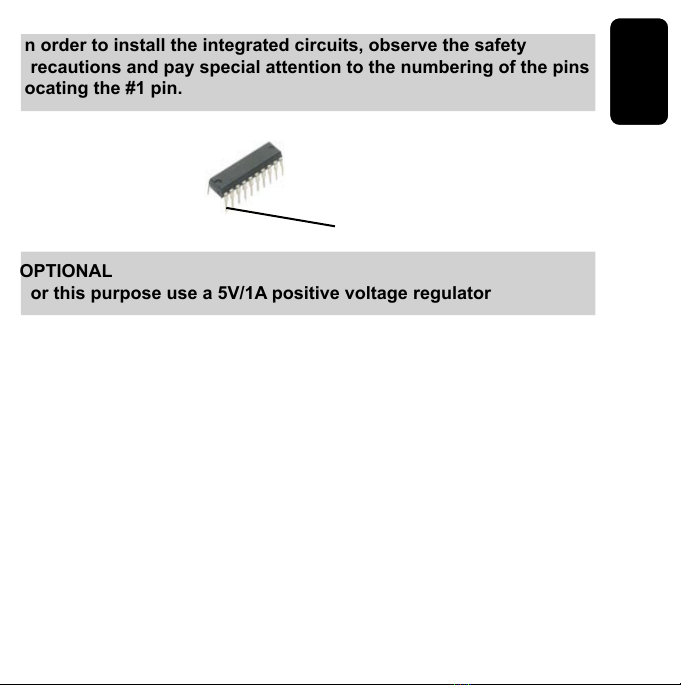

In order to install the integrated circuits, observe the safety
precautions and pay special attention to the numbering of the pins
locating the #1 pin.
PIN 1
OPTIONAL
For this purpose use a 5V/1A positive voltage regulator

ENGLISH
ENGLISH-06
ASSEMBLY
Soldering skills are necessary in order to avoid damage to the
printed circuit
Use a 30-watt soldering iron. A higher energy soldering iron is
NOT recommended.
Before beginning the assembly of this parallel port interface K-400, it is
necessary to have a pencil type soldering iron and soldering solution.
Adult Supervision is recommended during assembly.
1. Place the integrated circuit SN74LS373N in its respective position
(U1). Check the pin position and solder the terminals on their underside
and cut off the excess metal.
2. Place the integrated circuit SN74LS245N in its respective position
(U2). Check the pin position and solder the terminals on their underside
and cut off the excess metal.
3. Place the DB9 connectors in their respective positions (J1-J2).
Solder the terminals on their underside and cut off the excess metal.
4. This connector does not go on the same side as the components.
Place the DB25 connector on the underside of the card (J3). Solder the
terminals on the upper side.
5. Solder the power cables in their respective positions (BT1). The
power input voltage is 5 volts.
OPTIONAL
place the voltage regulator MC7805CT in their respective position
(U3). check the position of the pin 1 weld terminals at the bottom.

OPERATION OF THE PARALLEL PORT INTERFACE K-400
1. Never connect the parallel port interface K-400 to the computer if
the parallel port interface K-400 is connected to the power source.
2. Make sure the parallel port interface K-400 is powered off.
3. Once the parallel port interface K-400 is connected, make sure its
supported by a non-conducive surface and that this surface is free of
any elements that may cause a short circuit in the PCB circuit.
4. Make sure that the power cables are well connected and that the
power source is correct at 5 regulated volts.
SPECIFICATIONS
Polarization Voltage: 5 V - - -
Power Consumption: 60mA
Products design and specications are subject to change without
previous notice.
ENGLISH
ENGLISH-07

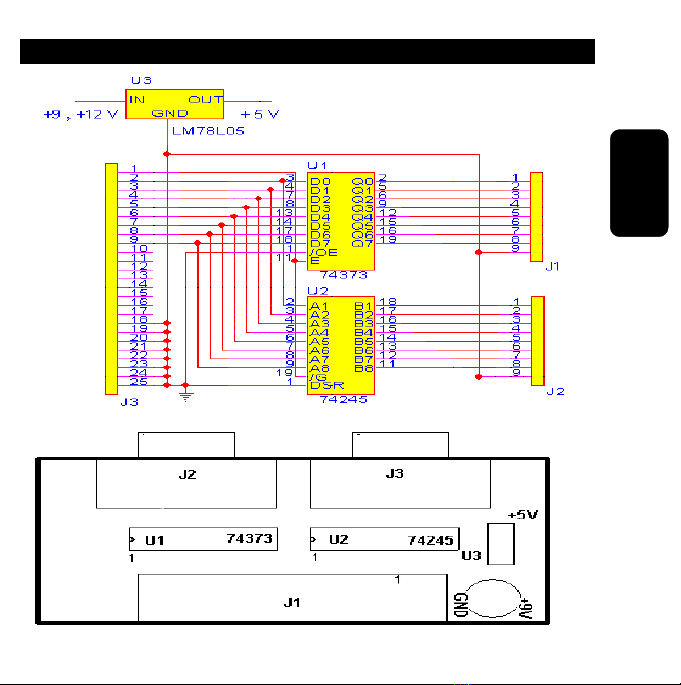

DIAGRAM
ENGLISH
ENGLISH-08

WARRANTY
This Steren product is warranted under normal usage against defects in workmanship and
materials to the original purchaser for one year from the date of purchase.
CONDITIONS
1.- This warranty card with all the required information, invoice or purchase ticket, product
box or package, and product, must be presented when warranty service is required.
2.- If the product stills on the warranty time, the company will repair it free of charge.
3.- The repairing time will not exceed 30 natural days, from the day the claim was received.
4.- Steren sell parts, components, consumables and accessories to customer, as well as
warranty service, at any of the addresses mentioned later.
THIS WARRANTY IS VOID IN THE NEXT CASES:
If the product has been damaged by an accident, acts of God, mishandling, leaky batteries,
failure to follow enclosed instructions, improper repair by unauthorized personnel, improper
safe keeping, among others.
a) The consumer can also claim the warranty service in the purchase establishment.
b) If you lose the warranty card, we can reissue it, if you show the invoice or purchase ticket.
Product: Parallel Port Interface
Part number: K-400
Brand: Steren

RETAILER INFORMATION
Name of the retailer
Address
Product
Brand
Part number
Serial number
Date of delivery
In case your product fails or have questions, please contact your nearest dealer. If
you are in Mexico, please give a call to our Call Center.
Call Center
01 800 500 9000

Antes de utilizar su Interfaz de Puerto Paralelo K-400 lea este
instructivo para evitar cualquier mal funcionamiento. Guárdelo
para futuras referencias.
IMPORTANTE
No exponga el equipo a la luz directa del sol o a temperaturas
extremas.
No use ni almacene esta Interfaz de Puerto Paralelo K-400 en
lugares donde pueda caer agua. Puede causar mal
funcionamiento.
La Interfaz de Puerto Paralelo K-400 contiene partes pequeñas, no
lo deje al alcance de niños pequeños.
Se recomienda la supervisión de un adulto cuando la Interfaz de
Puerto Paralelo K-400 vaya a ser ensamblado ya que se requiere
utilizar soldadura y cautín.
Siempre utilice un paño suave y seco para limpiar la Interfaz de
Puerto Paralelo K-400.
•
•
•
•
•
ESPAÑOL-02
ESPAÑOL
Antes de utilizar su nuevo Kit C

CARACTERISTICAS
Esta Interfaz de Puerto Paralelo K-400 es ideal para estudiantes o
acionados a la mecatrónica ya que permite desarrollar la creatividad
para controlar, a través de programación, diferentes prototipos de
sistemas mecatrónicos.
La Interfaz de Puerto Paralelo K-400 incluye todos los componentes
necesarios para su armado.
Su nueva Interfaz de Puerto Paralelo K-400 le permite programar
diferentes proyectos diseñados para tal n.
En el manual ABC de la Mecatrónica encontrará los ejemplos de cinco
proyectos básicos con toda la información necesaria para su uso y
programación.
EQUIPO REQUERIDO
Cautín tipo lápiz.
Soldadura.
Fuente de alimentación regulada de 5 volts.
•
•
•
ESPAÑOL-03
ESPAÑOL

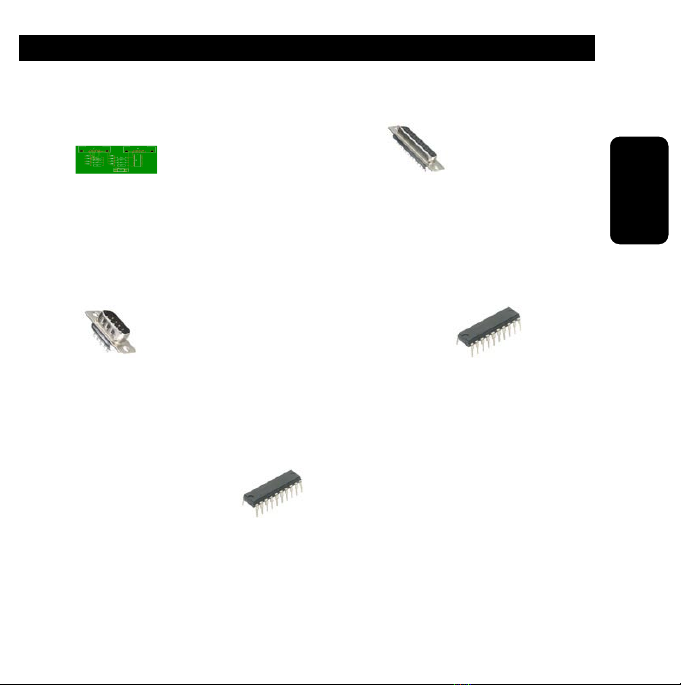

CONTENIDO
1 Circuito impreso PCB 1 conector DB-25 para soldar (500-025)
2 Conectores DB-9 para soldar (500-009) 1 Circuito integrado
SN74LS373N
1 Circuito integrado TTL SN74LS245N
ESPAÑOL-04
ESPAÑOL

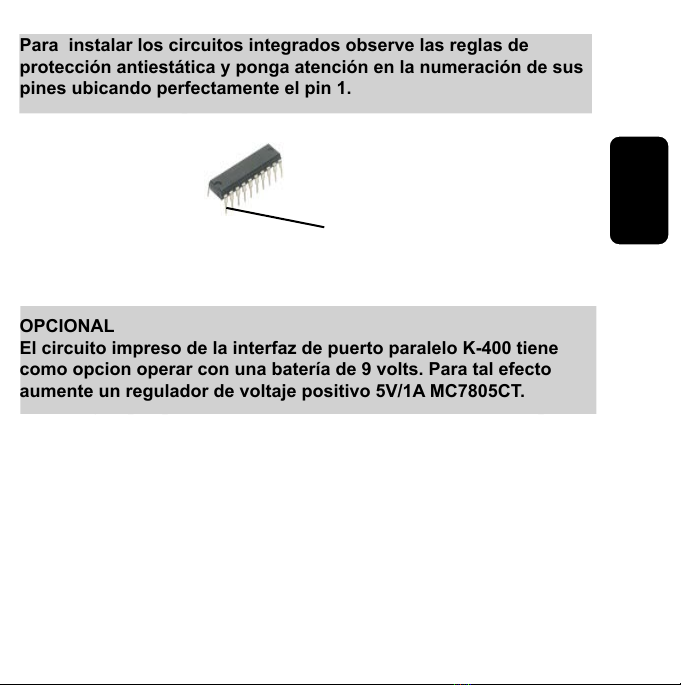

Para instalar los circuitos integrados observe las reglas de
protección antiestática y ponga atención en la numeración de sus
pines ubicando perfectamente el pin 1.
PIN 1
OPCIONAL
El circuito impreso de la interfaz de puerto paralelo K-400 tiene
como opcion operar con una batería de 9 volts. Para tal efecto
aumente un regulador de voltaje positivo 5V/1A MC7805CT.
ESPAÑOL-05
ESPAÑOL
Este Kit es ideal para estudiantes o acionados a la meca-
Este Kit es ideal para estudiantes o acionados a la meca-
trónica ya que permite desarrollar la creatividad en la pro-

ENSAMBLE
Se necesita tener habilidades para soldar circuitos electrónicos
para evitar daños en el circuito impreso.
Usar un cautín de 30 watts. No se recomienda un cautín de mayor
energía.
Antes de comenzar con el armado de la Interfaz de Puerto Paralelo
K-400, es necesario que cuente con un cautín tipo lápiz y soldadura. Se
recomienda la supervisión de un adulto durante el ensamblado.
1. Coloque el circuito integrado SN74LS373N en su respectiva
posición (U1). Verique la posición del pin 1. Solde las terminales por la
parte inferior.
2. Coloque el circuito integrado SN74LS245N en su respectiva
posición (U2). Verique la posición del pin 1. Solde las terminales por la
parte inferior.
3. Coloque los conectores DB9 en sus respectivas posiciones
(J1 – J2). Solde las terminales por la parte inferior.
4. Este conector no va en el mismo lado que los componentes.
Coloque el conector DB25 en la parte inferior de la tarjeta (J3). Solde
las terminales por la parte superior.
5. Solde los cables de alimentación en sus respectivas posiciones
(BT1). El voltaje de alimentación es de 5 Volts.
Opcional: Coloque el regulador de voltaje MC7805CT en su
respectiva posición (U3). Verique la posición del pin 1. Solde las
terminales por la parte inferior.
ESPAÑOL-06
ESPAÑOL
Este Kit es ideal para estudiantes o acionados a la meca-

OPERACIÓN DE LA INTERFAZ DE PUERTO PARALELO
K-400
1. Nunca conecte la Interfaz de Puerto Paralelo K-400 a la
computadora si la Interfaz de Puerto Paralelo K-400 tiene conectado el
voltaje de alimentación.
2. Asegúrese que la Interfaz de Puerto Paralelo K-400 está
apagada.
3. Una vez conectada Interfaz de Puerto Paralelo K-400, asegúrese
de que está apoyada en una supercie no conductiva y libre de
cualquier elemento que pueda causar corto circuito en la placa (PCB)
de la Interfaz de Puerto Paralelo K-400.
4. Asegúrese de que los cables de voltaje de alimentación están bien
conectados y que la fuente de alimentación tiene el voltaje correcto de
5 volts regulados.
ESPECIFICACIONES
Voltaje de polarización 5V - - -
Consumo de corriente 60mA
El diseño del producto y las especicaciones pueden cambiar sin
previo aviso.
ESPAÑOL-07
ESPAÑOL

DIAGRAMA
ESPAÑOL
ESPAÑOL-08

PÓLIZA DE GARANTÍA
Esta póliza garantiza el producto por el término de un año en todas sus partes y mano
de obra, contra cualquier defecto de fabricación y funcionamiento, a partir de la fecha de
entrega.
CONDICIONES
1.- Para hacer efectiva la garantía, presente ésta póliza y el producto, en donde fue
adquirido o en Electrónica Steren S.A. de C.V.
2.- Electrónica Steren S.A de C.V. se compromete a reparar el producto en caso de estar
defectuoso sin ningún cargo al consumidor. Los gastos de transportación serán cubiertos
por el proveedor.
3.- El tiempo de reparación en ningún caso será mayor a 30 días, contados a partir de la
recepción del producto en cualquiera de los sitios donde pueda hacerse efectiva la
garantía.
4.- El lugar donde puede adquirir partes, componentes, consumibles y accesorios, así como
hacer válida esta garantía es en cualquiera de las direcciones mencionadas
posteriormente.
ESTA PÓLIZA NO SE HARA EFECTIVA EN LOS SIGUIENTES CASOS:
1.- Cuando el producto ha sido utilizado en condiciones distintas a las normales.
2.- Cuando el producto no ha sido operado de acuerdo con el instructivo de uso.
3.- Cuando el producto ha sido alterado o reparado por personal no autorizado por
Electrónica Steren S.A. de C.V.
El consumidor podrá solicitar que se haga efectiva la garantía ante la propia casa
comercial donde adquirió el producto. Si la presente garantía se extraviara, el consumidor
puede recurrir a su proveedor para que le expida otra póliza de garantía, previa
presentación de la nota de compra o factura respectiva.
Producto: Interfaz de Puerto Paralelo
Modelo: K-400
Marca: Steren

DATOS DEL DISTRIBUIDOR
Nombre del Distirbuidor
Domicilio
Producto
Marca
Modelo
Número de serie
Fecha de entrega
ELECTRONICA STEREN S.A. DE C.V.
Camarones 112, Obrero Popular, 02840, México, D.F. RFC: EST850628-K51
STEREN PRODUCTO EMPACADO S.A. DE C.V.
Biólogo MaximIno Martínez No. 3408 Int. 3 y 4, San Salvador Xochimanca, México, D.F. 02870,
RFC: SPE941215H43
ELECTRONICA STEREN DEL CENTRO, S.A. DE C.V.
Rep. del Salvador 20 A y B, Centro, 06000, México. D.F. RFC: ESC9610259N4
ELECTRONICA STEREN DE GUADALAJARA, S.A.
López Cotilla No. 51, Centro, 44100, Guadalajara, Jal. RFC: ESG810511HT6
ELECTRONICA STEREN DE MONTERREY, S.A.
Colón 130 Pte., Centro, 64000, Monterrey, N.L. RFC: ESM830202MF8
ELECTRONICA STEREN DE TIJUANA, S.A. de C.V.
Calle 2a, Juárez 7636, Centro, 22000, Tijuana, B.C.N. RFC: EST980909NU5
En caso de que su producto
presente alguna falla, acuda
al centro de distribución más
cercano a su domicilio y en caso
de tener alguna duda o pregunta
por favor llame a nuestro Centro
de Atención a Clientes, en
donde con gusto le atenderemos
en todo lo relacionado con su
producto Steren.
Centro de Atención a Clientes
01 800 500 9000
