Steren CCTV-160 User manual

Antes de utilizar su nuevo producto Steren, lea este instructivo para evitar
cualquier mal funcionamiento.
PRECAUCIONES
IMPORTANTE
• No exponga su cámara a temperaturas extremas.
• No intente abrirla, puede dañarla y anular la garantía.
•Este equipo es sólo para uso en interiores.
La información que se muestra en este manual sirve únicamente como
referencia sobre el producto.
Debido a actualizaciones pueden existir diferencias.
Por favor, consulte nuestra página web (www.steren.com) para obtener la
versión más reciente del instructivo.

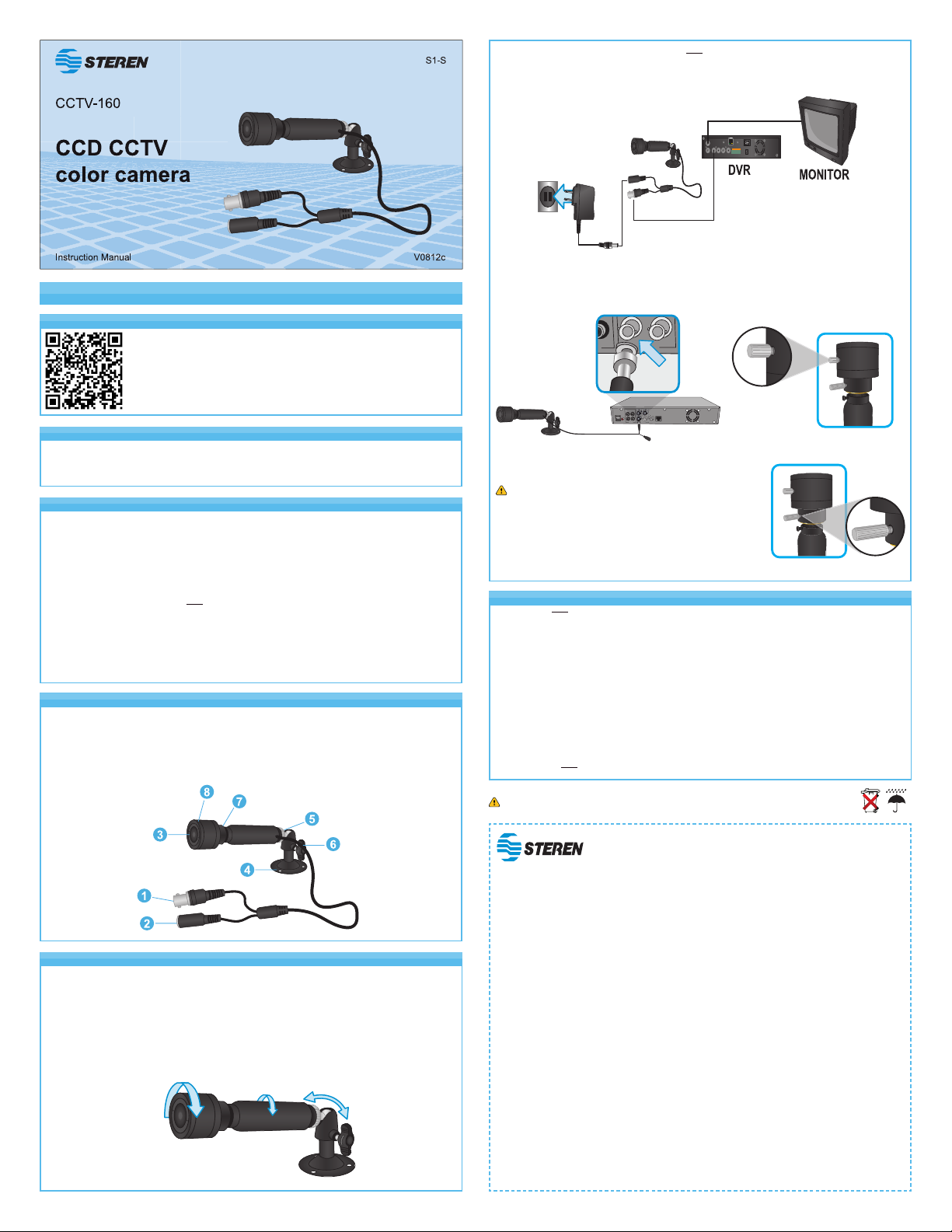

CONTROLES
1. Conector RCA de video.
2. Conector de alimentación.
3. Lente.
4. Base para montaje.
INSTRUCCIONES
1. Fije la base donde desea que exista la vigilancia.
2. Coloque el empaque en el tornillo de la base.
3. Coloque la base en el orificio de la cámara. Enrosque hacia la derecha hasta que
quede firme.
4. Ajuste y mueva la cámara a la posición requerida. Una vez que tenga la posición
apriete la mariposa para evitar que se mueva.
5. Conecte el cable rojo a un eliminador de 12 V - - - 500 mA (no incluido)
6. Utilice un cable RCA (no incluido) para conectar un extremo a la cámara
(entrada amarilla) y el otro extremo a la entrada A/V del televisor.
Si la imagen no es lo suficientemente
nítida, aoje el tornillo y gire el anillo a la
derecha o a la izquierda para encontrar el
punto de enfoque óptimo.
7. Seleccione la entrada de video adecuada en el televisor o monitor (para más
información consulte el manual del televisor).
8. Aoje el tornillo y gire el anillo de zoom hasta obtener el acercamiento correcto.
Producto: Cámara a color para CCTV con tecnología CCD
Modelo: CCTV-160
Marca: Steren
PÓLIZA DE GARANTÍA
Esta póliza garantiza el producto por el término de un año en todas sus partes y mano de obra, contra cualquier defecto de fabricación y
funcionamiento, a partir de la fecha de entrega.
CONDICIONES
1.- Para hacer efectiva la garantía, presente esta póliza y el producto, en donde fue adquirido o en Electrónica Steren S.A. de C.V.
2.- Electrónica Steren S.A de C.V. se compromete a reparar el producto en caso de estar defectuoso sin ningún cargo al consumidor. Los gastos de
transportación serán cubiertos por el proveedor.
3.- El tiempo de reparación en ningún caso será mayor a 30 días,contados a partir de la recepción del producto en cualquiera de los sitios donde
pueda hacerse efectiva la garantía.
4.- El lugar donde puede adquirir partes, componentes, consumibles y accesorios, así como hacer válida esta garantía es en cualquiera de las
direcciones mencionadas posteriormente.
ESTA PÓLIZA NO SE HARÁ EFECTIVA EN LOS SIGUIENTES CASOS:
1.- Cuando el producto ha sido utilizado en condiciones distintas a las normales.
2.- Cuando el producto no ha sido operado de acuerdo con el instructivo de uso.
3.- Cuando el producto ha sido alterado o reparado por personal no autorizado por Electrónica Steren S.A. de C.V.
El consumidor podrá solicitar que se haga efectiva la garantía ante la propia casa comercial donde adquirió el producto. Si la presente garantía se
extraviara, el consumidor puede recurrir a su proveedor para que le expida otra póliza, previa presentación de la nota de compra o factura respectiva.
DATOS DEL DISTRIBUIDOR
Nombre del Distribuidor _________________________________________
Domicilio _____________________________________________________
Producto _____________________________________________________
Marca _______________________________________________________
Modelo ______________________________________________________
Número de serie _______________________________________________
Fecha de entrega ______________________________________________
ELECTRÓNICA STEREN S.A. DE C.V.
Camarones 112, Obrero Popular, 02840, México, D.F. RFC: EST850628-K51
STEREN PRODUCTO EMPACADO S.A. DE C.V.
Biólogo Maximino Martínez No. 3408 Int. 3 y 4, San Salvador Xochimanca,
México, D.F. 02870, RFC: SPE941215H43
ELECTRÓNICA STEREN DEL CENTRO, S.A. DE C.V.
Rep. del Salvador 20 A y B, Centro, 06000, México. D.F. RFC: ESC9610259N4
ELECTRÓNICA STEREN DE GUADALAJARA, S.A.
López Cotilla No. 51, Centro, 44100, Guadalajara, Jal. RFC: ESG810511HT6
ELECTRÓNICA STEREN DE MONTERREY, S.A.
Colón 130 Pte., Centro, 64000, Monterrey, N.L. RFC: ESM830202MF8
ELECTRÓNICA STEREN DE TIJUANA, S.A. de C.V.
Calle 2a, Juárez 7636, Centro, 22000, Tijuana, B.C.N. RFC: EST980909NU5
En caso de que su producto presente alguna falla, acuda
al centro de distribución más cercano a su domicilio y
en caso de tener alguna duda o pregunta por favor llame
a nuestro Centro de Atención a Clientes, en donde con
gusto le atenderemos en todo lo relacionado con
su producto Steren.
Centro de Atención a Clientes
01 800 500 9000
El diseño del producto y las especicaciones pueden variar sin previo aviso.
9. La cámara estará lista para comenzar a utilizarse.
ESPECIFICACIONES
Alimentación: 12 V - - - 500 mA
Exposición electrónica automática: 1/50(1/60) -1/100000 seg
Tamaño de imagen NTSC: 720 x 480 pixeles
Temperatura de operación: -10 a 80°C
Iluminación mínima: 0,3 Lux
Relación señal - ruido: >48 dB
Consumo nominal: 9,6 kWh / mes
Consumo en espera: no aplica
Adaptador de corriente
Alimentación: 100-240 V ~ 50/60 Hz 350 mA
Salida: 12 V - - - 1A
CARACTERÍSTICAS
La minicámara alámbrica a color, con lente ajustable tipo cañón para circuito cerrado
de televisión, cuenta con tecnología CCD que ofrece una mayor calidad de imagen en
comparación con las cámaras convencionales CMOS.
La base metálica es multi posición lo que permite colocarla en la posición requerida.
Está terminada en aluminio color negro que combina con cualquier decoración.
Entrega señal en banda base 1 Vpp (RCA) en formato NTSC y PAL, con una
resolución horizontal de 420 líneas.
Se alimenta con un eliminador de 12 V - - - 500 mA (no incluido).
• Sensor CCD 1/4”.
• Balance automático de blancos.
• Imágenes claras y nítidas.
5. Tornillo de la base.
6. Mariposa de ajuste.
7. Anillo de enfoque.
8. Anillo de zoom.
USB
MOUSE
IN2
IN1 CH2 CH4
IN3
AUDIOIN VIDEOIN
MAINOUT LAN
VGA
DC12V
POWER
ALARM
IN
12 34 GG
TX+
TX-
TX+ TX-
-
+
ALARM
OUT RS422
IN
AUDIO
OUT
N
2
IN
CH2 CH4
IN3
NVIDEO IN

Before using your new Steren´s product, please read this instruction manual to prevent any
damage.
CAUTIONS
IMPORTANT
• Do not expose the camera to extreme temperatures.
• Do not try to open the device, it may cause damages and warranty will be void.
• This camera is for indoor use.
The instructions of this manual are for reference about the product.
There may be differences due to updates.
Please check our web site (www.steren.com) to obtain the latest version of the
instruction manual.
CONTROLS
1. RCA video connector.
2. Power connector.
3. Lens.
4. Mounting Base.
INSTRUCTIONS
1. Secure the base where you want surveillance.
2. Place the gasket on the screw at the base.
3. Place the base into the hole of the camera. Screw it clockwise until it is firmly
attached.
4. Adjust and move the camera to the required position. Once you have, tighten the
position screw to avoid movements.
5. Connect the red connector to a 12 V - - - 500 mA adapter (not included).
6. Use an RCA cable (not included) to connect one end to the camera (yellow
connector) and the other end to the TV’s A/V input.
7. Select the appropriate video input on your TV or monitor (for details see the TV
manual).
8. Loosen the screw and turn the zoom ring to get the correct zoom.
WARRANTY
This Steren product is warranted under normal usage against defects in workmanship and materials to the original purchaser for one year from
the date of purchase.
CONDITIONS
1.- This warranty card with all the required information, invoice or purchase ticket, product box or package, and product, must be presented when
warranty service is required.
2.- If the product stills on the warranty time, the company will repair it free of charge.
3.- The repairing time will not exceed 30 natural days, from the day the claim was received.
4.- Steren sell parts, components, consumables and accessories to customer, as well as warranty service, at any of the addresses mentioned later.
THIS WARRANTY IS VOID IN THE NEXT CASES:
If the product has been damaged by an accident, acts of God, mishandling, leaky batteries, failure to follow enclosed instructions, improper repair by
unauthorized personnel, improper safe keeping, among others.
a) The consumer can also claim the warranty service in the purchase establishment.
b) If you lose the warranty card, we can reissue it, if you show the invoice or purchase ticket.
RETAILER INFORMATION
Name of the retailer ____________________________________
Address _____________________________________________
Product ______________________________________________
Brand _______________________________________________
Serial number _________________________________________
Date of delivery _______________________________________
Product: CCD CCTV color camera
Part number: CCTV-160
Brand: Steren
In case your product fails or have questions, please contact your nearest dealer. If you are in Mexico, please give a call to our Call Center.
01 800 500 9000
Product design and specications are subject to change without notice.
9. The camera is ready to use.
SPECIFICATIONS
Input: 12 V - - - 500 mA
Automatic electronic exposure: 1/50(1/60)-1/100000 sec
Image size NTSC: 720x480 pixels
Operating temperature: -10 to 80°C
Minimum illumination: 0.3 Lux
SNR: >48 dB
Nominal consumption: 9.6 kWh / month
Stand by power consumption: not applicable
Power adapter
Input: 100-240 V ~ 50/60 Hz 350 mA
Output: 12 V - - - 1A
HIGHLIGHTS
The wired mini-camera with adjustable lens for closed circuit TV has CCD technology
that offers better image quality than traditional CMOS cameras.
The metallic base is multi-position allowing you to place it in the required position.
It is finished in black, which matches with any decoration. 1 Vp-p base band output
(RCA) in NTSC and PAL format with a horizontal resolution of 420 lines.
It is powered through a 12 V - - - 500 mA power adapter (not included).
Manufactured in black aluminum.
• 1/4” CCD Sensor
• Automatic white balance
• Clean and clear images.
5. Base screw.
6. Zoom adjustment ring and screw.
7. Focus ring.
8. Zoom ring.
USB
MOUSE
IN2
IN1 CH2 CH4
IN3
AUDIOIN VIDEOIN
MAINOUT LAN
VGA
DC12V
POWER
ALARM
IN
12 34 GG
TX+
TX-
TX+ TX-
-
+
ALARM
OUT RS422
IN
AUDIO
OUT
N
2
IN
CH2 CH4
IN3
NVIDEO IN
If the image is not sharp enough, loosen the screw
and turn the focus ring to the right or left to find the
optimum focus point.
