Steren BAF-0850 User manual

2
Gracias
por la compra de este producto Steren.
Este manual contiene todas las funciones de operación y solución de problemas
necesarias para instalar y operar su nuevo Bae profesional de 8”
con amplicador de 2000W Steren.
Por favor revise este manual completamente para estar seguro de instalar
y poder operar apropiadamente este producto.
Para apoyo, compras y todo lo nuevo que tiene Steren, visite nuestro sitio Web en:
www.steren.com
BAF-0850
BAFLE PROFESIONAL DE 8” CON
AMPLIFICADOR DE 2000W

3
• Si utiliza el equipo en exteriores, asegúrese de que esté cubierto adecuadamente.
• No intente abrir el equipo, puede ocasionar mal funcionamiento y anulación de la garantía.
• En caso de que requiera revisión acuda con su distribuidor autorizado Steren.
• No use ni almacene este equipo en lugares donde existan goteras o salpicaduras de agua.
• No exponga el equipo a frío extremo. Si debe utilizar el equipo en condiciones frías, asegúrese
de mandar una señal baja a través de la bobina de la bocina por 15 minutos.
• Siempre utilice un paño suave y seco para limpiar el equipo.
Utilizado de manera adecuada, su nuevo equipo le provee de una vida entera de diversión y
placer. Escuchar equipos de audio a un nivel muy alto puede ocasionar daños irreparables,
los cuales son detectados demasiado tarde. Es por eso, que Steren le recomienda no estar
expuesto a sonidos muy altos por un tiempo prolongado. Esta lista de nivel de sonidos es para
su protección:
IMPORTANTE
NIVEL
30
40
50
60
70
80
EJEMPLO
Biblioteca tranquila, murmullos
Sala de estar, refrigerador, recámara
Aire acondicionado a 6 metros, máquina de coser
Aspiradora, secadora de cabello, restaurante ruidoso

4
Los siguientes niveles de ruido pueden ser peligrosos bajo una exposición constante:
Su nuevo bafle profesional de dos vías cuenta con 2000W de potencia PMPO, así como un
amplificador integrado. Está diseñado para otorgarle el mejor rendimiento dentro de su gama
de bafles.
Incluye entradas balanceadas y no balanceadas para micrófonos o señal de línea, conectores
tipo RCA, conector tipo cannon, entre otras características. El woofer es de 8” con 4 ohms
de impedancia y una sensibilidad de 105dB/m/W. El tweeter es de titanio con sensibilidad de
103dB/m/W.
CARACTERÍSTICAS
NIVEL
90
100
120
140
180
EJEMPLO
Camión de la basura, motosierra, taladro neumático
Concierto de rock en frente de las bocinas
Disparo de arma, despegue de avión
Despegue de cohete

5
CONTROLES
1. Agarradera: Permite transportar el equipo.
2. Entrada de micrófono: Permite conectar un
micrófono tipo cannon.
3. Entrada de micrófono: Permite conectar un
micrófono con entrada de 6,3mm.
4. Entrada de línea RCA: Permite conectar un
reproductor de CD, ipod, MP3, DVD, etc.
5. Indicador de señal: Enciende cuando el
equipo detecta picos en la señal.
6. Indicador de encendido: Enciende cuando el
equipo está en uso.
7. Cable de corriente: Permite conectar el cable
de corriente suministrado.
8. Interruptor encendido / apagado.
9. Volumen: Ajusta el nivel de volumen del bae.
10. Conector cannon de salida: Permite conectar un amplicador de poder u otro bae.
11. Conector de 6,3mm de salida: Permite conectar un amplicador de poder u otro bae.
12. Entrada para soporte: Permite insertar y ajustar un tripié para bae.
13. Fusible.

6
Realice todas las conexiones iniciales con todos los interruptores en la posición de apagado
(OFF). Asegúrese de que el volumen esté en el nivel más bajo, posteriormente podrá graduarlo.
1. Conecte el cable de alimentación a la corriente eléctrica y a su vez el bae.
2. Conecte un micrófono en la entrada denominada MIC IN a través de un conector de 6,3mm o
un conector tipo cannon.
3. Utilice los conectores RCA de entrada Line IN para conectar un reproductor de CD, ipod, MP3,
DVD, etc.
4. Encienda todos los equipos, un LED verde se activará indicando que el bae está encendido.
5. Ajuste los niveles de volumen de los dispositivos, así como también el control de volumen
maestro del bae.
Los baes han sido diseñados para colocarse en el piso, en una mesa o instalarlo en un tripié para
bocinas.
Algunas recomendaciones son:
- Evite colocar el equipo en las esquinas de un cuarto. Esto incrementa la salida de frecuencias
bajas y puede provocar que el sonido tenga distorsión.
- Evite colocar el bae frente a paredes. Esto también incrementa las frecuencias bajas, pero no
tanto como colocarlo en una esquina. Sin embargo si necesita reforzar las frecuencias bajas, ésta
es una buena forma de hacerlo.
INSTRUCCIONES
COLOCACIÓN

7
PROBLEMAS Y SOLUCIONES
CONEXIÓN

8
Amplicador
Alimentación : 127V~ 50/60Hz 100W
Micrófono: Balanceado / No balanceado
Entrada de línea: RCA (canal izquierdo y derecho)
Interruptor: Encendido / Apagado
Woofer
Diámetro: 20,3cm
Impedancia: 4ohms
Diámetro de bobina: 50mm
Imán: 1000g
Respuesta de frecuencia: 50 – 2000Hz
Sensibilidad: 96dB m/W
Canasta: Acero de bajo carbón calibre 18
Tweeter
Material: Titanio
Diámetro: 8cm
Impedancia: 8ohms
Sensibilidad: 103dB m/W
Consumo nominal: 1,92 kWh/día
Consumo en espera: no aplica
ESPECIFICACIONES
El diseño del producto y las especicaciones pueden cambiar sin previo aviso.

PÓLIZA DE GARANTÍA
Esta póliza garantiza el producto por el término de un año en todas sus partes y mano de obra, contra cualquier defecto
de fabricación y funcionamiento, a partir de la fecha de entrega.
CONDICIONES
1.- Para hacer efectiva la garantía, presente ésta póliza y el producto, en donde fue adquirido o en Electrónica Steren
S.A. de C.V.
2.- Electrónica Steren S.A de C.V. se compromete a reparar el producto en caso de estar defectuoso sin ningún cargo al
consumidor. Los gastos de transportación serán cubiertos por el proveedor.
3.- El tiempo de reparación en ningún caso será mayor a 30 días, contados a partir de la recepción del producto en
cualquiera de los sitios donde pueda hacerse efectiva la garantía.
4.- El lugar donde puede adquirir partes, componentes, consumibles y accesorios, así como hacer válida esta garantía es
en cualquiera de las direcciones mencionadas posteriormente.
ESTA PÓLIZA NO SE HARA EFECTIVA EN LOS SIGUIENTES CASOS:
1.- Cuando el producto ha sido utilizado en condiciones distintas a las normales.
2.- Cuando el producto no ha sido operado de acuerdo con el instructivo de uso.
3.- Cuando el producto ha sido alterado o reparado por personal no autorizado por Electrónica Steren S.A. de C.V.
El consumidor podrá solicitar que se haga efectiva la garantía ante la propia casa comercial donde adquirió el producto.
Si la presente garantía se extraviara, el consumidor puede recurrir a su proveedor para que le expida otra póliza de
garantía, previa presentación de la nota de compra o factura respectiva.
DATOS DEL DISTRIBUIDOR
Nombre del Distribuidor
Número de serie
Fecha de entrega
Producto: Bae profesional de 8” con amplicador de 2000W
Modelo: BAF-0850
Marca: Steren
ELECTRONICA STEREN S.A. DE C.V.
Camarones 112, Obrero Popular, 02840, México, D.F.
RFC: EST850628-K51
STEREN PRODUCTO EMPACADO S.A. DE C.V.
Biólogo MaximIno Martínez No. 3408 Int. 3 y 4, San
Salvador Xochimanca, México, D.F. 02870,
RFC: SPE941215H43
ELECTRONICA STEREN DEL CENTRO, S.A. DE C.V.
Rep. del Salvador 20 A y B, Centro, 06000, México.
D.F. RFC: ESC9610259N4
ELECTRONICA STEREN DE GUADALAJARA, S.A.
López Cotilla No. 51, Centro, 44100, Guadalajara, Jal.
RFC: ESG810511HT6
ELECTRONICA STEREN DE MONTERREY, S.A.
Colón 130 Pte., Centro, 64000, Monterrey, N.L. RFC:
ESM830202MF8
ELECTRONICA STEREN DE TIJUANA, S.A. de C.V.
Calle 2a, Juárez 7636, Centro, 22000, Tijuana, B.C.N.
RFC: EST980909NU5
En caso de que su producto presente alguna falla, acuda al centro de distribución más
cercano a su domicilio y en caso de tener alguna duda o pregunta por favor llame a
nuestro Centro de Atención a Clientes, en donde con gusto le atenderemos en todo lo
relacionado con su producto Steren.
Centro de Atención a Clientes
01 800 500 9000

2

3
Thank You
on purchasing your new Steren product.
This manual includes all the feature operations and troubleshooting necessary to install and
operate your new Steren´s 8” powered speaker. Please review this manual thoroughly to
ensure proper installation and operation of this product.
For support, shopping, and everything new at Steren, visit our website:
www.steren.com

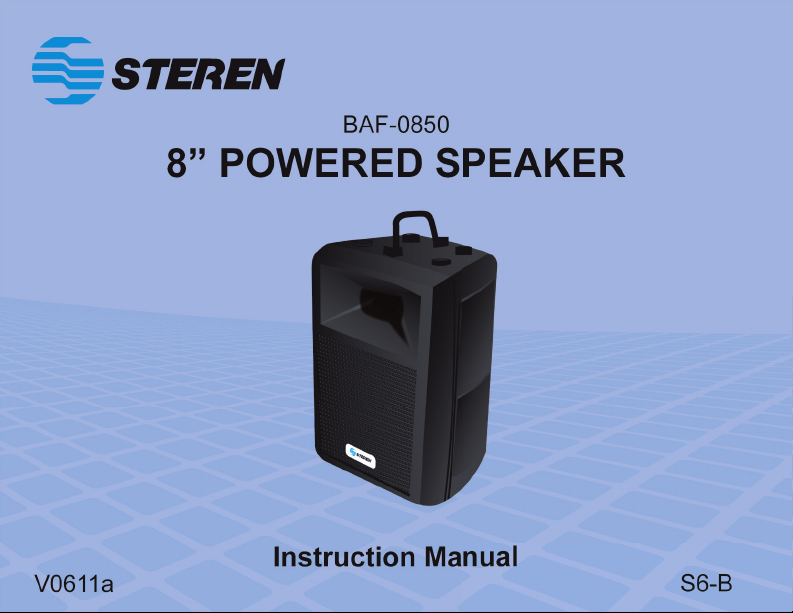

BAF-0850
8” POWERED SPEAKER

4
IMPORTANT
• Avoid exposing the loudspeakers to moisture. If they are set up outdoors, be sure they are
under cover.
• Do not try to open the equipment, may cause malfunction and warranty repeal.
• In case you require a revision of the equipment, please go with an authorized dealer.
• Do not use or store the equipment near wet places. May cause malfunction or shock hazard.
• Avoid exposure to extreme cold. If you must operate the loudspeakers in a cold environment,
warm up the voice coils slowly by sending a low-level signal through them for about 15 minutes.
• Clean only with a soft, dry cloth.
Used wisely, your new sound equipment will provide a lifetime of fun and enjoyment. Since
hearing damage from loud noise is often undetectable until it is too late. Steren recommend
you avoid prolonged exposure to excessive noise. This list of sound levels is included for your
protection:
LEVEL
30
40
50
60
70
80
EXAMPLE
Quiet library, soft whispers
Air conditioner at 20ft, sewing machine
Vacuum cleaner, hair dryer, noisy restaurant

5
The following noises can be dangerous under constant exposure:
Your new 2-way powered speaker has 2000W PMPO power output, and a built-in amplifier.
It has been designed to offer you the best performance in its range. Includes balanced and
non-balanced microphone inputs or for line signal, RCA and cannon connectors, among other
functions. A 4 ohm 8” woofer with a 105dB/m/W sensitivity. Titanium tweeter with a 103dB/m/W
of sensitivity.
HIGHTLIGHTS
LEVEL
90
100
120
140
180
EXAMPLE
Garbage truck, chainsaw, pneumatics drill
Rock band concert in front of speakers
Gunshot blast, jet plane
Rocket launching pad

6
CONTROLS
1. Holder: Allows you to hold and transport
the equipment.
2. Mic input: Allows you to connect a
microphone with cannon connector.
3. Mic input: Allows you to connect a
microphone with a 6.3mm connector.
4. Line-in input: Allows you to plug a CD,
ipod, MP3, DVD player among others.
5. Signal indicator: Light on when the
equipment detects signal peaks.
6. Power indicator: Light on when the
equipment is in use.
7. Power cord input: Allows you to plug the
included power cord.
8. On / Off: Power on / off the equipment.
9. Volume: Set the volume level.
10. Cannon conector line out: Allows you to
plug an extra power amplier or box speaker.
11. 6.3mm conector line out: Allows you to plug an extra power amplier or box speaker.
12. Tripod holder: Allows you to t on a standard tripod speaker stand.
13. Fuse.

7
Make all initial connections with the power switches OFF on all equipments. Make sure volume level
are all the way down, you can adjust it later.
1. Connect the polarized cable to electric current, then plug to the speaker.
2. Connect a microphone into MIC IN input through a 6.3mm or cannon connector.
3. Use RCA connectors (Line IN) to plug a CD, ipod, MP3 or DVD player, among others.
4. Turn the devices on, a green LED will light on, indicating the equipment is in use.
5. Set the volume level on each device. Adjust the volume control on the speaker.
The powered speaker is designed to sit on the oor, a tabletop, or to t on a standard tripod speaker
stand.
Some recommendations are:
- Avoid placing the speaker in the corner of a room. This increases the low frequency output and can
cause the sound to be muddy and indistinct.
- Avoid placing the speaker against a wall. This, too, increases the low frequency output, though
not as much as corner placement. However, if you do need to reinforce the low frequencies, this is
a good way to do it.
INSTRUCTIONS
PLACEMENT

8
TROUBLESHOOTING
CONNECTION
OUTLET

9
Amplier
Input: 127V~ 50/60Hz 100W
Microphone: Balanced / Non balanced
Line in: RCA (left & right channels)
Switch: On / Off
Woofer
Diameter: 8”
Impedance: 4ohm
Voice coil diameter: 50mm
Magnet: 1 000g
Frequency response: 50 – 2000Hz
Sensitivity: 96dB m/W
Basket: Low carbon steel, caliber 18
Tweeter
Material: Titanium
Diameter: 3.3”
Impedance: 8ohm
Sensitivity: 103dB m/W
Nominal consumption: 1.92 kWh/day
Stand-by power consumption: not applicable
SPECIFICATIONS
Product design and specications are subject to change, without notice.

10
NOTAS / NOTES

11
WARRANTY
This Steren product is warranted under normal usage against defects in workmanship and
materials to the original purchaser for one year from the date of purchase.
CONDITIONS
1.- This warranty card with all the required information, invoice, product box or package, and
product, must be presented when warranty service is required.
2.- If the product stills on the warranty time, the company will repair it free of charge.
3.- The repairing time will not exceed 30 natural days, from the day the claim was received.
4.- Steren sell parts, components, consumables and accessories to customer, as well as
warranty service, at any of the addresses mentioned later.
THIS WARRANTY IS VOID IN THE NEXT CASES:
If the product has been damaged by an accident, acts of God, mishandling, leaky batteries,
failure to follow enclosed instructions, improper repair by unauthorized personnel, improper
safe keeping, among others.
a) The consumer can also claim the warranty service in the purchase establishment.
b) If you lose the warranty card, we can reissue it, if you show the invoice or purchase ticket.
Product: 8” powered speaker
Part number: BAF-0850
Brand: Steren

Este instructivo puede mejorar con tu ayuda, llámenos:
Help us to improve this instruction manual, call us at:
www.steren.com
01800 500 9000
Centro de Servicio a Clientes
Customer Service Center
