Steren BAF-0880 User manual

Manual de instrucciones S6-B
V0611a
BAF-0880
Bafle profesional con amplificador

2
Gracias
por la compra de este producto Steren.
Este manual contiene todas las funciones de operación y solución de problemas
necesarias para instalar y operar su nuevo Bae profesional
con amplicador Steren.
Por favor revise este manual completamente para estar seguro de instalar
y poder operar apropiadamente este producto.
Para apoyo, compras y todo lo nuevo que tiene Steren, visite nuestro sitio Web en:
www.steren.com
BAF-0880
BAFLE PROFESIONAL
CON AMPLIFICADOR

3
• Si utiliza el equipo en exteriores, asegúrese de que esté cubierto adecuadamente.
• No intente abrir el equipo, puede ocasionar mal funcionamiento y anulación de la garantía.
• En caso de que requiera revisión acuda con su distribuidor autorizado Steren.
• No use ni almacene este equipo en lugares donde existan goteras o salpicaduras de agua.
• No exponga el equipo a frío extremo. Si debe utilizar el equipo en condiciones frías, asegúrese
de mandar una señal baja a través de la bobina de la bocina por 15 minutos.
• Siempre utilice un paño suave y seco para limpiar el equipo.
Utilizado de manera adecuada, su nuevo equipo le provee de una vida entera de diversión y
placer. Escuchar equipos de audio a un nivel muy alto puede ocasionar daños irreparables,
los cuales son detectados demasiado tarde. Es por eso, que Steren le recomienda no estar
expuesto a sonidos muy altos por un tiempo prolongado. Esta lista de nivel de sonidos es para
su protección:
IMPORTANTE
NIVEL
30
40
50
60
70
80
EJEMPLO
Biblioteca tranquila, murmullos
Sala de estar, refrigerador, recámara
Aire acondicionado a 6 metros, máquina de coser
Aspiradora, secadora de cabello, restaurante ruidoso

4
Los siguientes niveles de ruido pueden ser peligrosos bajo una exposición constante:
• Bafle profesional con amplificador integrado.
• 1600Wpmpo
• Entrada RCA o cannon
• Una entrada para micrófono.
• Conexión en cascada de un segundo bafle o amplificador.
• Protección de sobrecarga.
• Controles de graves y agudos
• Control de nivel de línea.
CARACTERÍSTICAS
NIVEL
90
100
120
140
180
EJEMPLO
Camión de la basura, motosierra, taladro neumático
Concierto de rock en frente de las bocinas
Disparo de arma, despegue de avión
Despegue de cohete

5

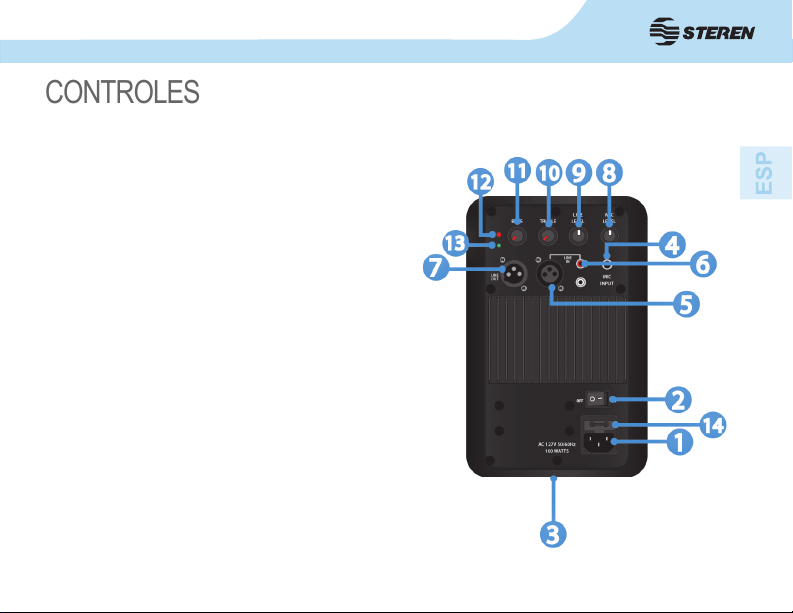

CONTROLES
1. Entrada de cable de corriente: Permite la entrada
del cable de corriente suministrado.
2. Interruptor de encendido/apagado.
3. Entrada para soporte: Permite insertar y ajustar
un tripié para bae.
4. Entrada de microfono 6,3mm: Permite conectar
un micrófono con conector 6,3mm
5. Entrada de línea: Permite conectar un micrófono
con conector cannon.
6. Entrada de línea RCA: Permite conectar un
reproductor de CD, ipod, MP3, DVD, etc.
7. Conector cannon de salida: Permite conectar
un amplicador de poder u otro bae.
8. Nivel de micrófono: Permite aumentar o disminuir
el nivel de volumen del micrófono de 0 a 10.
9. Nivel de línea: Controla el nivel de línea de
entrada o salida de línea.
10. Agudos: Permite aumentar o disminuir el nivel
de tonos agudos del audio.
11. Graves: Permite aumentar o disminuir los
niveles de tonos graves del audio.
12. Indicador de saturacion: El LED se iluminará
si hay sobrecarga. Cuando eso pase baje los
niveles de volumen.
13. Indicador de encendido: Indica el encendido
del bae.
14. Fusible.

6
Realice todas las conexiones iniciales con todos los interruptores en la posición de apagado (OFF).
Asegúrese de que el volumen esté en el nivel más bajo, posteriormente podrá ajustarlo.
1. Conecte el cable polarizado a la corriente eléctrica y a su vez al bae.
2. Conecte un micrófono a la entrada denominada MIC IN a través de un conector de 6,3mm o un
conector tipo cannon.
3. Utilice los conectores RCA de entrada de línea para conectar un reproductor de CD, MP3, DVD, etc.
4. Encienda todos los equipos, un LED verde se encenderá indicando que el bae está encendido.
5. Ajuste los niveles de volumen de los dispositivos, así como el nivel de línea del bae y los
controles de tonos agudos y graves para ecualizar el sonido.
6. El LED indicador de color rojo se activará en caso de detectar una sobrecarga. Se activa para
prevenir algún daño.
Los baes han sido diseñados para colocarse en el piso, en una mesa o instalarlo en un tripié para
bocinas, le recomendamos el tripié BAF-150. Evite colocar el equipo en las esquinas de un cuarto.
Esto incrementa la salida de frecuencias bajas y puede provocar que el sonido tenga distorsión.
Evite colocar el bae frente a paredes. Esto también incrementa las frecuencias bajas, pero no
tanto como colocarlo en una esquina. Sin embargo si necesita reforzar las frecuencias bajas, ésta
es una buena forma de hacerlo.
INSTRUCCIONES
COLOCACIÓN

7
PROBLEMAS Y SOLUCIONES
CONEXIÓN

8
Amplicador
Alimentación: 127V~ 50-60Hz 100W
Potencia de salida: 1600Wpmpo
Distorsión armónica: 0,1%
SPL: 98dB
Woofer
Impedancia: 4 ohms
Potencia: 70Wrms
Diámetro: 203mm (8”)
Respuesta en Frecuencia: 70Hz-4,5kHz
Sensibilidad: 86dB
Diámetro de bobina: 38mm
Imán: 850,5 gr.
Tweeter
Impedancia: 8 ohms
Potencia: 25Wrms
Diámetro: 80mm (3”)
Respuesta en frecuencia: 3kHz-20kHz
Sensibilidad: 96dB
Diámetro de bobina: 35mm
Imán: 283,5gr
Consumo nominal: 1,8 kWh/día
Consumo en espera: no aplica
ESPECIFICACIONES
El diseño del producto y las especicaciones pueden cambiar sin previo aviso.

PÓLIZA DE GARANTÍA
Esta póliza garantiza el producto por el término de un año en todas sus partes y mano de obra, contra cualquier defecto
de fabricación y funcionamiento, a partir de la fecha de entrega.
CONDICIONES
1.- Para hacer efectiva la garantía, presente ésta póliza y el producto, en donde fue adquirido o en Electrónica Steren
S.A. de C.V.
2.- Electrónica Steren S.A de C.V. se compromete a reparar el producto en caso de estar defectuoso sin ningún cargo al
consumidor. Los gastos de transportación serán cubiertos por el proveedor.
3.- El tiempo de reparación en ningún caso será mayor a 30 días, contados a partir de la recepción del producto en
cualquiera de los sitios donde pueda hacerse efectiva la garantía.
4.- El lugar donde puede adquirir partes, componentes, consumibles y accesorios, así como hacer válida esta garantía es
en cualquiera de las direcciones mencionadas posteriormente.
ESTA PÓLIZA NO SE HARA EFECTIVA EN LOS SIGUIENTES CASOS:
1.- Cuando el producto ha sido utilizado en condiciones distintas a las normales.
2.- Cuando el producto no ha sido operado de acuerdo con el instructivo de uso.
3.- Cuando el producto ha sido alterado o reparado por personal no autorizado por Electrónica Steren S.A. de C.V.
El consumidor podrá solicitar que se haga efectiva la garantía ante la propia casa comercial donde adquirió el producto.
Si la presente garantía se extraviara, el consumidor puede recurrir a su proveedor para que le expida otra póliza de
garantía, previa presentación de la nota de compra o factura respectiva.
DATOS DEL DISTRIBUIDOR
Nombre del Distribuidor
Número de serie
Fecha de entrega
Producto: Bae profesional con amplicador
Modelo: BAF-0880
Marca: Steren
ELECTRONICA STEREN S.A. DE C.V.
Camarones 112, Obrero Popular, 02840, México, D.F.
RFC: EST850628-K51
STEREN PRODUCTO EMPACADO S.A. DE C.V.
Biólogo MaximIno Martínez No. 3408 Int. 3 y 4, San
Salvador Xochimanca, México, D.F. 02870,
RFC: SPE941215H43
ELECTRONICA STEREN DEL CENTRO, S.A. DE C.V.
Rep. del Salvador 20 A y B, Centro, 06000, México.
D.F. RFC: ESC9610259N4
ELECTRONICA STEREN DE GUADALAJARA, S.A.
López Cotilla No. 51, Centro, 44100, Guadalajara, Jal.
RFC: ESG810511HT6
ELECTRONICA STEREN DE MONTERREY, S.A.
Colón 130 Pte., Centro, 64000, Monterrey, N.L. RFC:
ESM830202MF8
ELECTRONICA STEREN DE TIJUANA, S.A. de C.V.
Calle 2a, Juárez 7636, Centro, 22000, Tijuana, B.C.N.
RFC: EST980909NU5
En caso de que su producto presente alguna falla, acuda al centro de distribución más
cercano a su domicilio y en caso de tener alguna duda o pregunta por favor llame a
nuestro Centro de Atención a Clientes, en donde con gusto le atenderemos en todo lo
relacionado con su producto Steren.
Centro de Atención a Clientes
01 800 500 9000

2
Instruction Manual
S6-B
V0611a
BAF-0880
Professional speaker box with amplifier

3
Thank You
on purchasing your new Steren product.
This manual includes all the feature operations and troubleshooting necessary to install
and operate your new Steren´s Professional speaker box with amplier. Please review this
manual thoroughly to ensure proper installation and operation of this product.
For support, shopping, and everything new at Steren, visit our website:
www.steren.com
BAF-0880
PROFESSIONAL SPEAKER BOX
WITH AMPLIFIER

4
IMPORTANT
• Avoid exposing the loudspeakers to moisture. If they are set up outdoors, be sure they are
under cover.
• Do not try to open the equipment, may cause malfunction and warranty repeal.
• In case you require a revision of the equipment, please go with an authorized dealer.
• Do not use or store the equipment near wet places. May cause malfunction or shock hazard.
• Avoid exposure to extreme cold. If you must operate the loudspeakers in a cold environment,
warm up the voice coils slowly by sending a low-level signal through them for about 15 minutes.
• Clean only with a soft, dry cloth.
Used wisely, your new sound equipment will provide a lifetime of fun and enjoyment. Since
hearing damage from loud noise is often undetectable until it is too late. Steren recommend
you avoid prolonged exposure to excessive noise. This list of sound levels is included for your
protection:
LEVEL
30
40
50
60
70
80
EXAMPLE
Quiet library, soft whispers
Air conditioner at 20ft, sewing machine
Vacuum cleaner, hair dryer, noisy restaurant

5
The following noises can be dangerous under constant exposure:
• Professional speaker with integrated amplifier.
• 1600Wpmpo.
• RCA and cannon input jacks.
• One microphone input jack.
• Overcharge protection.
• Bass and treble controls.
• Line level control.
HIGHTLIGHTS
LEVEL
90
100
120
140
180
EXAMPLE
Garbage truck, chainsaw, pneumatics drill
Rock band concert in front of speakers
Gunshot blast, jet plane
Rocket launching pad

6
CONTROLS
1. Power cable input: Allows you to connect the
power cable.
2. On/off switch: Powers the device on/off.
3. Stand input: Allows you to set the speaker up
on a tripod.
4. 6.3 mm microphone input jack: Allows you to
connect a microphone with a 6.3 mm plug.
5. Line input jack: Allows you to connect a
cannon microphone.
6. RCA input jack: Allows you to plug a CD, ipod,
MP3, DVD player among others.
7. Cannon line output jack: Allows you to
connect a powered amplier.
8. Microphone volume level:Allows you to increase
or decrease the volume level from 0 to 10.
9. Line level: Controls line input and line output
levels.
10. Bass: Allows you increase or decrease the
bass level.
11. Treble: Allows you to increase or decrease
the treble level.
12. Saturation indicator: This LED indicator light
will illuminate if there is an overcharge. If this
happens, decrease the volume levels.
13. Power indicator: This LED indicator light will
illuminate when the speaker is powered on.
14. Fuse.

7

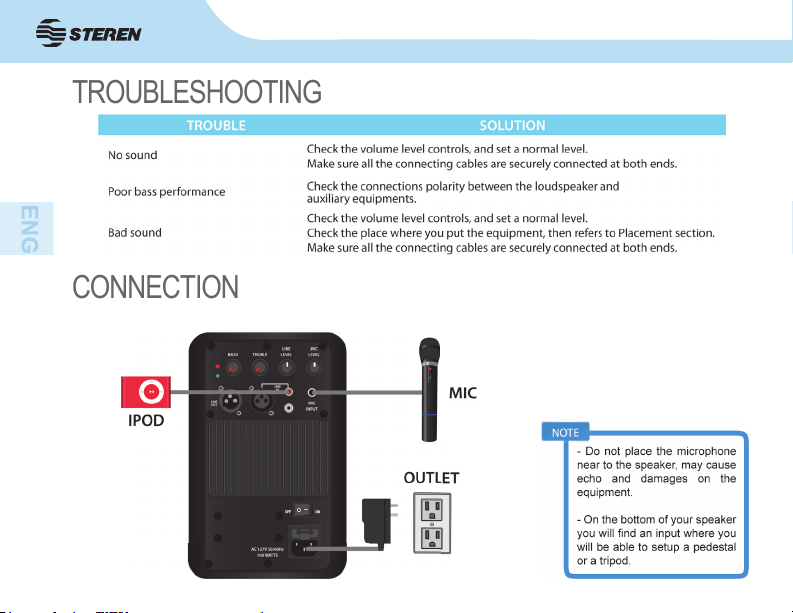

Make all initial connections with the power switches OFF on all equipments. Make sure volume level
are all the way down, you can adjust it later.
1. Connect the power cable to the electric outlet and connect the other end of the power cable to
the speaker.
2. Connect a microphone to the input jack labeled MIC IN through the 6.3 mm plug or cannon plug.
3. Use the RCA line in input jacks in order to connect a CD, MP3, DVD, or other type of audio device.
4. Power all the devices on. A green LED indicator light will illuminate indicating that the speaker is
powered on.
5. Adjust the volume levels of the connected devices (CD, MP3, etc.) as well as the line in level on
the speaker. Also adjust the Bass and treble levels in order to equalize the sound.
6. The red LED indicator light will illuminate if an overcharge is detected. This occurs in order to
protect your speaker. The volume levels should be reduced in order to prevent serious damage to
the speaker.
These speakers have been designed for placing on the ground, on a table or a speaker tripod. We
remind you that the tripod BAF-150 is compatible with this model.
Avoid placing the device in the corner of a room. Doing so will increase the low frequencies output
and may cause distortion in the sound.
Avoid placing the speaker in front of walls. This will also increase the output of low frequencies but
not as much as placing the speaker in a corner. However, if you need to emphasize low frequencies,
this is a good way to do so.
INSTRUCTIONS
PLACEMENT

8
TROUBLESHOOTING
CONNECTION

9
Amplier
Input: 127V~50-60HZ 100 W
Output: 1600Wpmpo
Harmonic distortion: 0.1%
SPL: 96dB
Woofer
Impedance: 4 ohms
Power: 70Wrms
Diameter: 8”
Frequency Response: 70 Hz-4.5kHz
Sensitivity: 86dB
Coil Diameter: 1.5”
Magnet: 30 oz
Tweeter
Impedance: 8 ohms
Power: 25 Wrms
Diameter: 3”
Frequency Response: 3kHz-20kHz
Sensitivity: 96dB
Coil Diameter: 1.4”
Magnet: 10 oz
Nominal consumption: 1.8 kWh/day
Stand-by power consumption: not applicable
SPECIFICATIONS
Product design and specications are subject to change, without notice.

10
NOTAS / NOTES

11
WARRANTY
This Steren product is warranted under normal usage against defects in workmanship and
materials to the original purchaser for one year from the date of purchase.
CONDITIONS
1.- This warranty card with all the required information, invoice, product box or package, and
product, must be presented when warranty service is required.
2.- If the product stills on the warranty time, the company will repair it free of charge.
3.- The repairing time will not exceed 30 natural days, from the day the claim was received.
4.- Steren sell parts, components, consumables and accessories to customer, as well as
warranty service, at any of the addresses mentioned later.
THIS WARRANTY IS VOID IN THE NEXT CASES:
If the product has been damaged by an accident, acts of God, mishandling, leaky batteries,
failure to follow enclosed instructions, improper repair by unauthorized personnel, improper
safe keeping, among others.
a) The consumer can also claim the warranty service in the purchase establishment.
b) If you lose the warranty card, we can reissue it, if you show the invoice or purchase ticket.
Product: Professional speaker box with amplier
Part number: BAF-0880
Brand: Steren

Este instructivo puede mejorar con tu ayuda, llámenos:
Help us to improve this instruction manual, call us at:
www.steren.com
01800 500 9000
Centro de Servicio a Clientes
Customer Service Center
