Steren BRK-210 User manual

2
Gracias
por la compra de este producto Steren.
Este manual contiene todas las funciones de operación
y solución de problemas necesarias para instalar y operar su nuevo
Juego de soporte universal para baes de teatro en casa Steren.
Por favor revise el manual completamente para estar seguro
de instalar y poder operar apropiadamente este producto.
Para apoyo, compras y todo lo
nuevo que tiene Steren, visite nuestro sitio Web en:
www.steren.com
BRK-210
Juego de soporte universal para baes de
teatro en casa
CONTENIDO
Instalación
Partes
Montaje
3
4
5

3
IMPORTANTE
No exponga su equipo a temperaturas extremas.
Siempre utilice un paño suave y seco para limpiar el equipo.
El diseño del producto y las especicaciones pueden cambiar sin previo aviso.
INSTALACIÓN
Herramientas requeridas:
Desarmador con
cabeza Phillips.
Tornillo (no incluido)
Dependerá del tamaño
del oricio de sus
bocinas.
1/8” para tabla roca
3/16” para paredes de cemento
Brocas:
Lápiz Taladro eléctrico
Recuerde que el equipo es compatible con cualquier marca de bocinas y
puede soportar hasta 1,3kg.
La información que se muestra en este manual es de referencia sobre
el producto.
Debido a actualizaciones pueden existir diferencias. Por favor,
consulte nuestra página web (www.steren.com) para obtener la
versión más reciente del instructivo.

4
Placa de montaje (1)
Extensión
Codo de ajuste
Placa de montaje (2)
Placa de bocina
PARTES

5
Instalación en techo
Instalación en pared Instalación en pared
MONTAJE

6
1. Utilice la placa de montaje como patrón a seguir
y marque las locaciones de los agujeros a realizar.
Montando en tabla roca
2. Perfore dentro de la tabla roca utilizando una broca de 1/8”. Inserte los
taquetes dentro del agujero.
3. Asegure la placa con los tornillos de 1 3/4”.

7
1. Perfore en la supercie utilizando una
broca de 3/16” a una profundidad de 1 3/4”.
Inserte los taquetes dentro del agujero.
Montando en concreto sólido
Instalación de la placa de bocina.
2. Asegure la placa con los tornillos de 1 3/4”.
1. Bocinas con una perforación sencilla en la parte trasera.
a) Inserte el tornillo como se muestra.

8
2. Bocinas sin agujeros de montaje - gabinetes de
madera únicamente.
a) Tome la placa de montaje (2) y úsela como patrón
para marcar los agujeros que serán necesarios
perforar en las bocinas.
b) Posteriormente inserte
el tornillo en el agujero de
la bocina y levante para
asegurarla.
PLACA
PLACA
ORIFICIO DE
BOCINA
ORIFICIO DE
BOCINA
b) Con una broca de 3/32” perfore el gabinete
de las bocinas en los puntos marcados a una
profundidad de 1,5 cm.
c) Una vez realizadas las perforaciones, coloque la
placa de montaje (2) sobre ellas y asegúrela con
los tornillos de 3/4”.

9

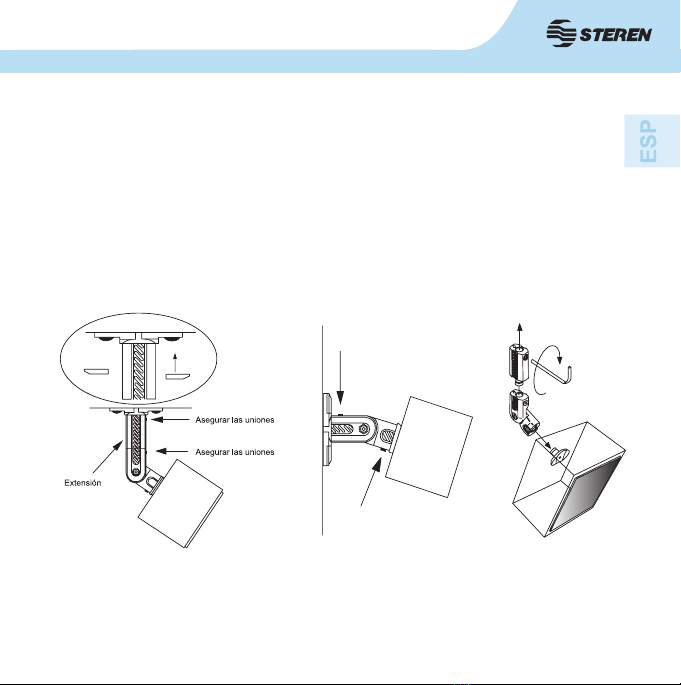

1. Inserte a presión la extensión y/o codo de ajuste en la placa de montaje.
Para asegurarlos, utilice una llave tipo Allen o hexagonal y atornille las
uniones rmemente y con fuerza.
2. Una vez asegurado el codo de ajuste inserte a presión la placa de montaje
colocada en la bocina. De igual forma, atornille rmemente la unión con una
llave Allen o hexagonal.
3. La bocina estará lista para su uso.
Instalación de la extensión y/o codo de ajuste
El diseño del producto y las especicaciones pueden cambiar sin previo aviso.
ATORNILLE
CON FUERZA

10
Producto: Juego de soporte universal para baes de teatro en casa
Modelo: BRK-210
Marca: Steren
PÓLIZA DE GARANTÍA
Esta póliza garantiza el producto por el término de un año en todas sus partes y mano de obra, contra
cualquier defecto de fabricación y funcionamiento, a partir de la fecha de entrega.
CONDICIONES
1.- Para hacer efectiva la garantía, presente ésta póliza y el producto, en donde fue adquirido o en
Electrónica Steren S.A. de C.V.
2.- Electrónica Steren S.A de C.V. se compromete a reparar el producto en caso de estar defectuoso sin
ningún cargo al consumidor. Los gastos de transportación serán cubiertos por el proveedor.
3.- El tiempo de reparación en ningún caso será mayor a 30 días, contados a partir de la recepción del
producto en cualquiera de los sitios donde pueda hacerse efectiva la garantía.
4.- El lugar donde puede adquirir partes, componentes, consumibles y accesorios, así como hacer válida esta
garantía es en cualquiera de las direcciones mencionadas posteriormente.
ESTA PÓLIZA NO SE HARÁ EFECTIVA EN LOS SIGUIENTES CASOS:
1.- Cuando el producto ha sido utilizado en condiciones distintas a las normales.
2.- Cuando el producto no ha sido operado de acuerdo con el instructivo de uso.
3.- Cuando el producto ha sido alterado o reparado por personal no autorizado por Electrónica Steren S.A. de
C.V.
El consumidor podrá solicitar que se haga efectiva la garantía ante la propia casa comercial donde adquirió
el producto. Si la presente garantía se extraviara, el consumidor puede recurrir a su proveedor para que le
expida otra póliza de garantía, previa presentación de la nota de compra o factura respectiva.
DATOS DEL DISTRIBUIDOR
Nombre del Distribuidor __________________________
Domicilio ______________________________________
Producto ______________________________________
Marca ________________________________________
Modelo _______________________________________
Número de serie ________________________________
Fecha de entrega ________________________________
ELECTRONICA STEREN S.A. DE C.V.
Camarones 112, Obrero Popular, 02840, México, D.F.
RFC: EST850628-K51
STEREN PRODUCTO EMPACADO S.A. DE C.V.
Biólogo MaximIno Martínez No. 3408 Int. 3 y 4, San
Salvador Xochimanca, México, D.F. 02870,
RFC: SPE941215H43
ELECTRONICA STEREN DEL CENTRO, S.A. DE C.V.
Rep. del Salvador 20 A y B, Centro, 06000, México.
D.F. RFC: ESC9610259N4
ELECTRONICA STEREN DE GUADALAJARA, S.A.
López Cotilla No. 51, Centro, 44100, Guadalajara, Jal.
RFC: ESG810511HT6
ELECTRONICA STEREN DE MONTERREY, S.A.
Colón 130 Pte., Centro, 64000, Monterrey, N.L. RFC:
ESM830202MF8
ELECTRONICA STEREN DE TIJUANA, S.A. de C.V.
Calle 2a, Juárez 7636, Centro, 22000, Tijuana, B.C.N.
RFC: EST980909NU5
En caso de que su producto presente alguna
falla, acuda al centro de distribución más
cercano a su domicilio y en caso de tener alguna
duda o pregunta por favor llame a nuestro Centro
de Atención a Clientes, en donde con gusto le
atenderemos en todo lo relacionado con su
producto Steren.
Centro de Atención a Clientes
01 800 500 9000

2
Thank You
on purchasing your new Steren product.
This manual includes all the feature operations and troubleshooting
necessary to install and operate your new
Universal home theater speaker set.
Please review this manual thoroughly to ensure proper installation and
operation of this product. For support, shopping, and everything new at
Steren, visit our website:
www.steren.com
BRK-210
Universal home theater speaker set
CONTENT
Installation
Parts
Mounting
3
4
5

3
IMPORTANT
Before using this Universal home theater speaker set, please read these
instructions carefully:
Do not expose your equipment to extreme temperatures.
Always use a smooth, clean and dry cloth to clean the equipment.
Product design and specications are subject to change without notice.
INSTALLATION
Required tools:
Phillips head
screw driver
1/8” drill bit for drywall
3/16” masonry bit for cement wall applications
Drill bits:
Electric drill
Screw (not included)
It depends on the size
to the speakers´ hole.
Pencil
Remember, this device can support up to 2,49lb and it is compatible with most name
brand speakers.
The instructions of this manual are for reference about the product.
There may be differences due to updates.
Please check our web site (www.steren.com) to obtain the latest ver-
sion of the instruction manual.

4
Mounting plate (1)
Extension
Adjusting knuckle
Mounting plate (2)
Speaker plate
PARTS

5

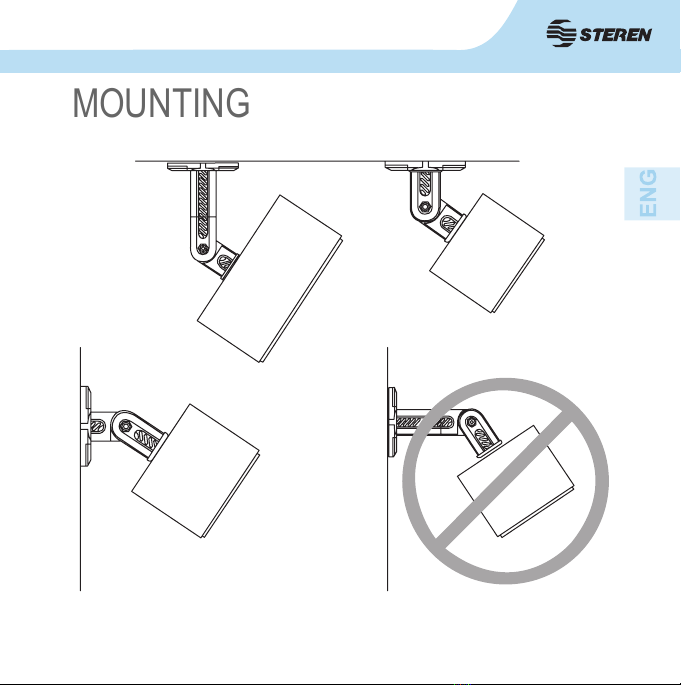

Ceiling installation
Wall installation Wall installation
MOUNTING

6
1. Use wall plate as a template and mark screw hole
locations.
Mounting to drywall
2. Drill into drywall with 1/8” drill bit. Insert the anchors into hole.
3. Secure with 1 3/4” screws.

7
1. Drill into surface with 3/16” mansory drill
bit to 1 3/4” deep. Insert anchors into the
holes.
Mounting to solid concrete
Installation
2. Secure wall plate with 1 3/4” screws.
1. Speakers with single keyhole in back.
a) Insert assembly into keyhole.

8
2. Speakers without mounting holes - wood
cabinet only.
a) Use wall plate (2) as a template and mark
screw hole locations.
b) Slide upward then tighten.
b) Drill into cabinet with 3/32” drill bit to 1/2” deep.
c) Place the plate and fasten it with 3/4” screws.
PLATE
PLATE
SPEAKERS´
HOLE
SPEAKERS´
HOLE

9
1. Then insert the extension and/or the adjusting knuckle into the mounting
plate. Use a hex key to fasten the joints.
2. Secondly, insert the mounting plate of the speaker into the adjusting knuckle.
Use a hex key to fasten the joints.
3. The speaker will be mounted correctly.
Installation of adjusting knuckle and extension
Product design and specications are subject to change without notice.
Make sure to tighten
strongly the screws.

10
Product: Universal home theater speaker set
Part number: BRK-210
Brand: Steren
WARRANTY
This Steren product is warranted under normal usage against defects in workmanship
and materials to the original purchaser for one year from the date of purchase.
CONDITIONS
1.- This warranty card with all the required information, invoice, product box or
package, and product, must be presented when warranty service is required.
2.- If the product stills on the warranty time, the company will repair it free of charge.
3.- The repairing time will not exceed 30 natural days, from the day the claim was
received.
4.- Steren sell parts, components, consumables and accessories to customer, as well
as warranty service, at any of the addresses mentioned later.
THIS WARRANTY IS VOID IN THE NEXT CASES:
If the product has been damaged by an accident, acts of God, mishandling, leaky
batteries, failure to follow enclosed instructions, improper repair by unauthorized
personnel, improper safe keeping, among others.
a) The consumer can also claim the warranty service in the purchase establishment.
b) If you lose the warranty card, we can reissue it, if you show the invoice or purchase
ticket.
RETAILER INFORMATION
Name of the retailer
Address
Product
Brand
Part number
Serial number
Date of delivery
In case your product
fails or have questions,
please contact your
nearest dealer. If you
are in Mexico, please
give a call to our
Call Center.
01 800 500 9000
