STIEBEL ELTRON CK 15 E User manual

I
N
T
E
R
T
E
K
L
I
S
T
E
D
CUS
CM
CK 15 E, CK 20 E
English
Fan heater
Operating and installation instructions
Français
Convecteurs soufants
Instructions d‘utilisation et de montage
English
Safety precautions 2
Operating instructions 3
Installation instructions 4
Technical data 5
Limited warranty 6
Français
Précautions d’emploi 7
Instructions d‘utilisation 8
Instructions de montage 9
Caractéristiques techniques 10
Conditions de garantie 11
164753
5330.01
Comfort through Technology
This appliance must be installed, commissioned and serviced by approved service technicians in
accordance with these instructions.
L’installation ainsi que la première mise en service et la maintenance de cet appareil ne peuvent être
réalisées que par un installateur agréé, conformément à cette notice. 84335

2
WARNING
The following information is important to the proper and safe use of your Stiebel Eltron wall
mounted fan heater. Be sure to READ and UNDERSTAND completely the Operation and Instal-
lation Manual BEFORE operating your heater. FAILURETO FOLLOWTHESE INSTRUCTIONS
COULD CAUSE PROPERTY DAMAGE, PERSONAL INJURY OR DEATH.
1. Read all instructions before using this heater.
2. This heater is hot when in use. To avoid burns, do not let bare skin touch hot surfaces. Keep combustible ma-
terials, such as furniture, pillows, bedding, papers, clothes and curtains at least 3 feet (0,9 m) from the front of
the heater and keep them away from the sides and rear.
3. Extreme caution is necessary when any heater is used by or near children or invalids and whenever the heater is
left operating and unattended.
4. Do not operate any heater with a damaged cord or plug or after the heater malfunctions, has been dropped or
damaged in any manner. Return heater to authorized service facility for examination, electrical or mechanical
adjustment, or repair.
5. Do not use outdoors.
6. Never locate heater where it may fall into a bathtub or other water container.
7. Do not insert or allow foreign objects to enter any ventilation or exhaust opening as this may cause an electric
shock or re, or damage the heater.
8. To prevent a possible re, do not block air intakes or exhaust in any manner. Do not use on soft surface, like a
bed, where openings may become blocked.
9. A heater has hot and arcing or sparking parts inside. Do not use it in areas where gasoline, paint or ammable
liquids are used or stored.
10. Use this heater only as described in this manual. Any other use not recommended by the manufacturer may
cause re, electic shock, or injury to persons.
11. SAVE THESE INSTRUCTIONS
A. There are no user serviceable parts inside unit. Servicing should only be performed by an authorized service
representative.
B. If heater is not in use, please store in a dry place.
English

3
Operating instructions
The CK wall mounted electric fan heater is
particularily suited for bathrooms, kitchens,
hallways etc. Make sure that the unit is properly
sized according to the heat loss. Air intake is
from the back and the heated air exits from the
grill on the bottom of the front panel.
The integral thermostat is located on the right
hand side of the unit. Temperatures of
41 ºF (5 ºC) to 86 ºF (30 ºC) can be selected.
The unit can be connected to a wall mounted
room thermostat if desired. In that case turn
the integral thermostat to its highest setting.
Care
To clean the heater wipe with a moist cloth – if
necessary use a mild detergent.
Operation
Rotate the temperature selection knob N1 to
the required room temperature (between
41 ºF (5 ºC) – 86 ºF (30 ºC)). Once the selec-
ted room temperature has been reached the
thermostat automatically switches off the heater.
Switching off heating/frost protection
To switch from heating to frost protection,
rotate the temperature selection knop N1
counter clockwise to the stop. If the frost
protection feature is not required switch off the
heater at the circuit breaker.
CK 15 E – 120 V / 1500 Watts
CK 20 E – 240 V / 2000 Watts, 208 V / 1500 Watts
5330.01

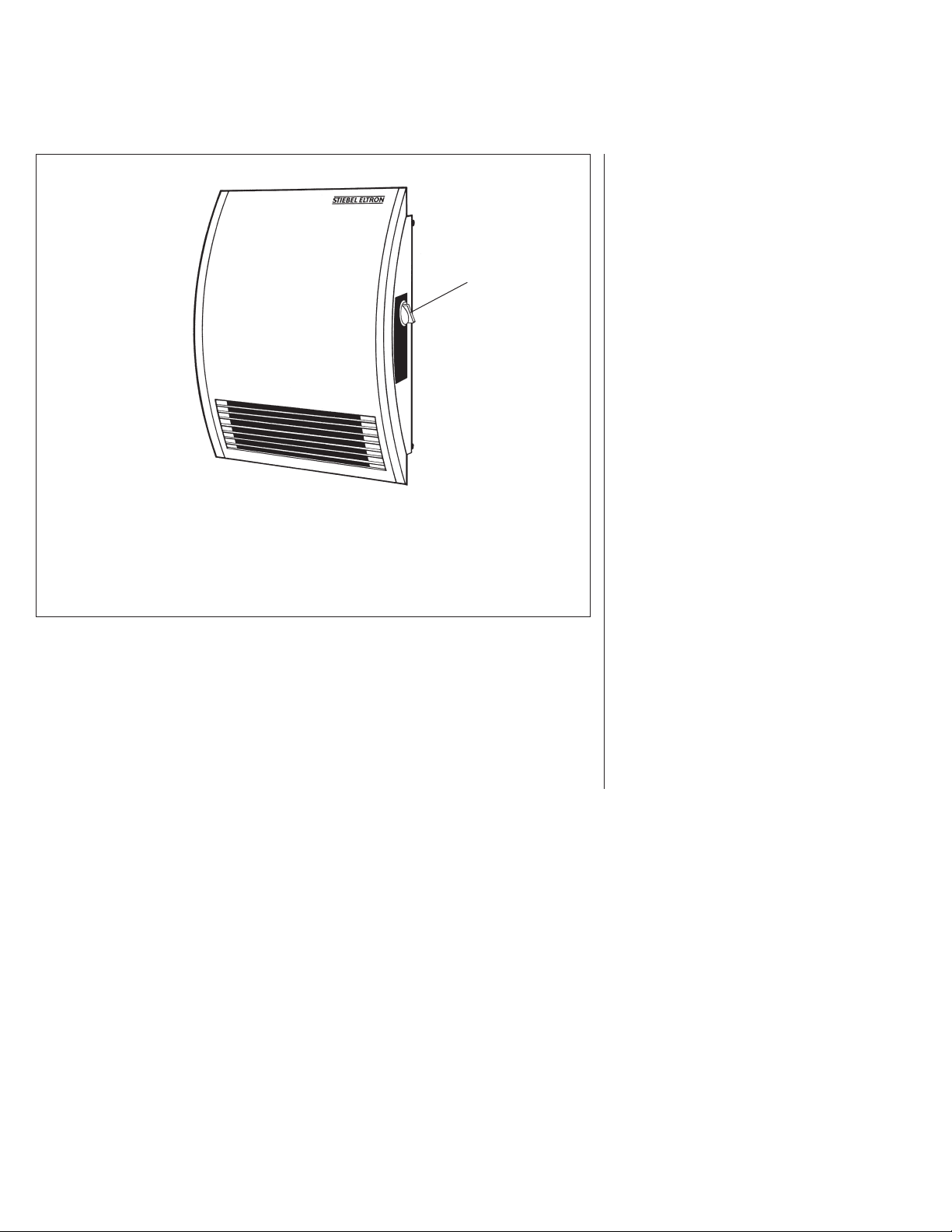

Fig. 1
N1

4
Installation instructions
Please retain these instructions for future
reference by service personel. In the event
of change of ownership, please hand these
instructions to the new owner.
Mounting
Fix the mounting bracket to the wall and hang
the heater onto the lugs.
The supplied angle bracket (3) should be
located at the base of the unit (see Fig. 2). A
minimum clearance of 10 mm must be main-
tained from the wall.
The fan heater must only be at-
tached to a vertical wall capable of
withstanding 194 ºF (90 ºC) minimum.

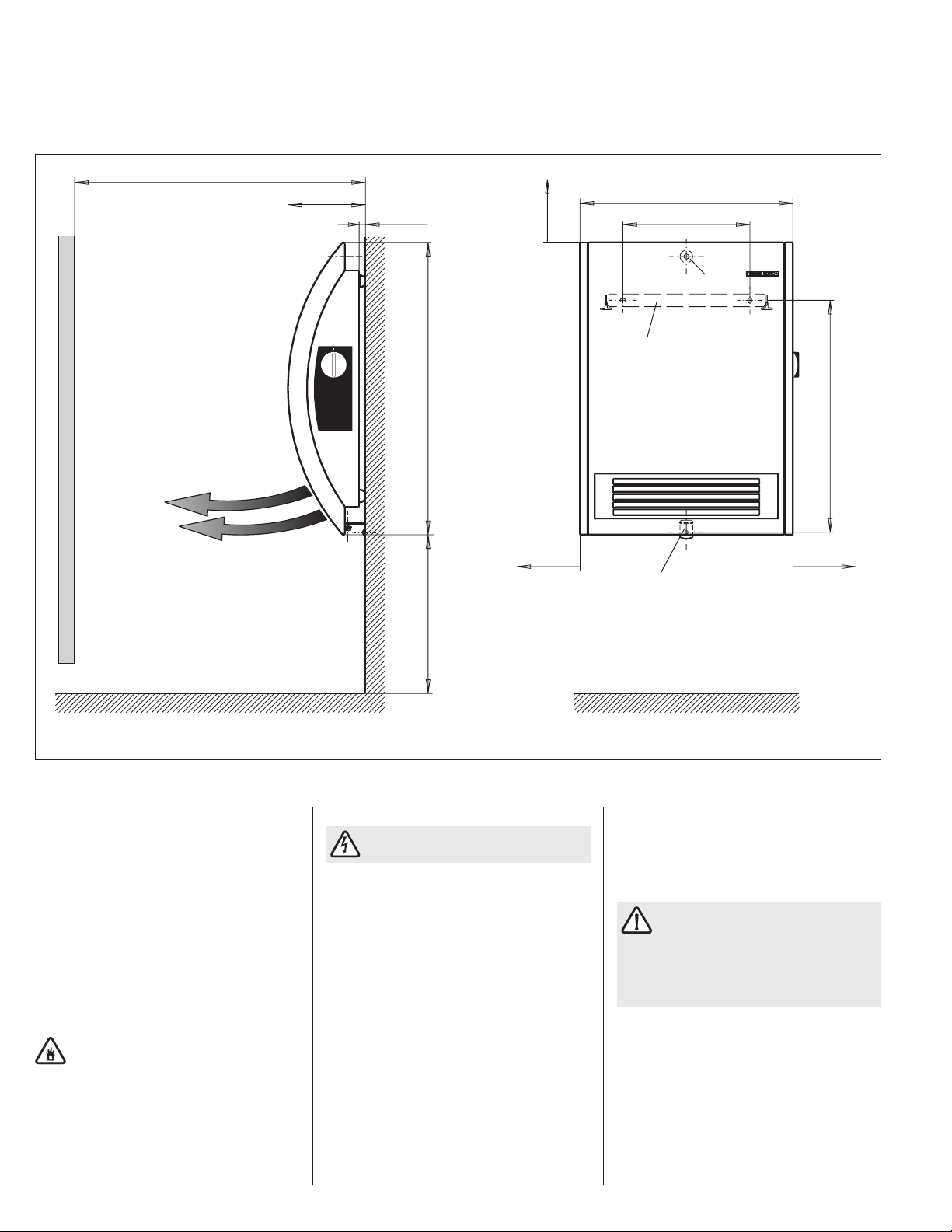

Refer to Fig. 2 for minimum clearance
distances.
4 ¾ (123) 13 ¼ (335)
7 7/8(200)
2/5(10)
18 1/8(460)
14 2/5(365)
minimum distance to floor:
8 (200)
inch (mm)
7386.01
1
2
3
1 Mounting bracket
2 Knockout for wire
3 Mounting bracket
≥36 (900)
Fig. 2
≥36 (900)
≥36 (900)
≥36 (900)
Electrical connections
The heater is only suited for 120V,
208 V and 240V alternating current.
All electrical installation work must be carried
out in accordance with national and regional
electrical codes.
Please comply with the rating plate. The
indicated voltage must be same as the one sup-
plied. Use wire of sufficient gauge. In case of
ROMEX wire, install ½“ ROMEX connector in
knockout (2). In case of Greenfield, please use
½“ Greenfield connector.
The heater must not be mounted immediately
under a wall outlet.
Safety equipment
CK 15 E and CK 20 E are equipped with high
limit temperature protection, which switches
off the heating element and the fan in the event
of a malfunction. If the high limit temperture
protection is triggered, the cause must be
determined (for example: covered air exit
opening). The heater will operate again after a
cooling time of several minutes. If the high limit
temperature protection is triggered repeatedly
advice should be sought from Stiebel Eltron.
Hand over the operating and installa-
tion instructions to the user. Explain
the functions of the unit and ensure that user
pays particular attention to the safety instruc-
tions, especially the fact that the air inlet and
outlet must never be covered.

5
N1 N1
R1 R1
F1 F1
>80 °C ±5 K >80 °C ±5 K
>80 °C ±5 K >80 °C ±5 K
>176 °F ±41 ºF >176 °F ±41 ºF
>176 °F ±41 ºF >176 °F ±41 ºF
F1 F1
X1 X11 1
PE PE
120 V AC 208-240 V AC
L LN N
2 2
M1 M1
M
1 ~
M
1 ~
R2 R2
A1 A1
CK 15 E CK 20 E
Volt / Amp / kW 120 V / 12,5 A / 1,5 kW 240 V / 7,5 A / 2,0 kW 208 V / 7,2 A / 1,5 kW
Circuit breaker size required 15 A
Min. supply wire gauge, copper 14 AWG
Heating element bare wire
Thermostat bimetal
High limit bimetal
Motor 18 Watt shaded pole
Blower galvanized steel, squirrel cage type
Height x Width x Depth 18 1/8“ (460 mm) x 13 ¼“ (335 mm) x 4 ¾“ (123 mm)
Weight 8,0 lb (4,4 kg)
Housing Painted steel / plastic
Licences / certificates ETL (U.S.A.) and C-ETL (Canada) listed
9173.01

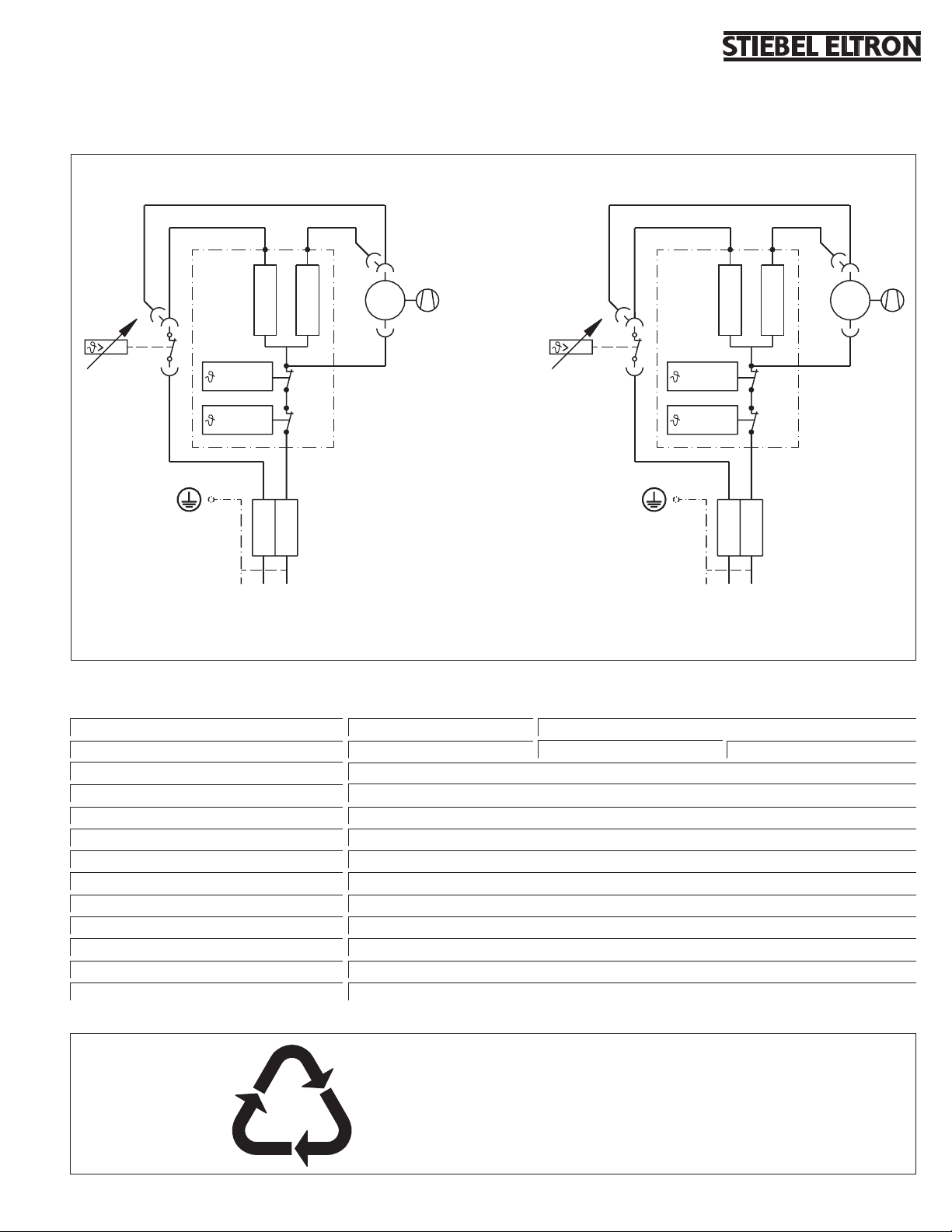

Fig. 3
Tab. 1
PBTP/ASA Polybutylenterephtalat/Acrylnitril-Styrol-Acrylester
PA Polyamid
PC Polycarbonat
PE Polyethylen
PS Polystyrol
Si Silicon
Fig. 4
Key
A1 Heating element sub-assembly
F1 Temperature high limit
M1 Fan
N1 Thermostat
R1 Heating element
R2 Heating element
X1 Wiring block
Technical data
CK 15 E CK 20 E

6
LIMITED WARRANTY
Residential & Commercial warrenty: Stiebel Eltron warrants to the original owner that the
CK 15 E / CK 20 E will be free from defects in workmanship and materials for a period of
THREE YEARS from the date of purchase. Should the part(s) prove to be defective under
normal use during this period, Stiebel Eltron, Inc. will be responsible for replacement of the
detective part(s) only. Stiebel Eltron, Inc. is not responsible for labor charges to remove
and/or replace the detective part(s), or any incidental or consequential expenses. Should the
owner wish to return the wall heater for repair, the owner must first secure written authori-
zation from Stiebel Eltron, Inc. The owner shall be required to show proof of purchase date,
and to pay all transportation costs to return the detective part(s) or wall heater for repair or
replacement. Warranty is void if heater has been installed or used improperly or if design has
been altered in any way.
Stiebel Eltron, Inc.
17 West Street
West Hateld, MA 01088, USA
Phone: [phone] or 800-582-8423
Fax: [phone]
e-mail: [email protected]
www.stiebel-eltron-usa.com
Distributed by:

7
Français
AVERTISSEMENT
Les informations suivantes sont importantes au vu de l’utilisation correcte et en toute sécurité
de votre convecteur soufant mural Stiebel Eltron. AVANT la mise en service de votre appareil,
LISEZ entièrement les instructions d’utilisation et de montage et assurez-vous de les avoir bien
comprises. LE NON-RESPECT DE CES INSTRUCTIONS EST SUSCEPTIBLE D’ENDOMMA-
GER L’APPAREIL ET DE PROVOQUER DES BLESSURES CORPORELLES OU D’ENTRAINER
LA MORT.
1. Avant d’utiliser votre convecteur, lisez attentivement toutes les instructions suivantes.
2. Lorsqu’il est en service, le convecteur est chaud. Pour éviter des brûlures, évitez tout contact direct entre la
peau nue et les surfaces chaudes. Tout objet combustible (meubles, coussins, literie et couvertures, vêtements,
tentures, rideaux, etc.) doit être tenu à l’écart (0,9 m) de la partie avant de l’appareil ainsi que des parties laté-
rales et arrière.
3. La plus grande prudence est exigée en cas d’utilisation du convecteur par ou à proximité d’enfants et d’invalides
ainsi qu’en cas de fonctionnement sans surveillance.
4. Ne jamais utiliser le convecteur si le câble de raccordement au secteur ou la che sont endommagés. Ne pas
l’utiliser après un fonctionnement défaillant, ni après une chute ni après qu’il ait été endommagé d’une manière
ou d’une autre. Dans ces cas, il convient de coner l’appareil à un réparateur ofciel qui l’examinera, procédera
à des réglages électriques ou mécanique ou le réparera.
5. Ne jamais utiliser l’appareil à l’extérieur.
6. Ne jamais installer l’appareil à un endroit où il risque de tomber dans une baignoire ou dans tout autre récipient
contenant de l’eau.
7. Veillez à ce qu’aucun corps étranger ne puisse pénétrer dans les ouvertures d’entrée ou de sortie d’air. Toute
pénétration d’un corps étranger dans ces ouvertures risque de provoquer un choc électrique ou un incendie, ou
d’endommager le convecteur.
8. Pour éviter tout incendie, ne jamais bloquer, d’une manière ou d’une autre, les ouvertures d’entrée et de sor-
tie d’air. Ne jamais utiliser l’appareil sur une surface de pose molle, comme un lit, par ex., pour éviter que les
ouvertures soient bloquées.
9. Le convecteur contient des éléments brûlants ou projetant des étincelles ou des ammèches. Ne jamais l’utili-
ser dans un local où sont utilisés ou entreposés de l’essence, de la peinture ou tout autre liquide inammable.
10. Le convecteur doit toujours être utilisé conformément aux instructions d’utilisation décrites dans ce manuel.
Toute autre utilisation qui n’est pas recommandée par le constructeur peut provoquer un incendie, un choc
électrique, ou des blessures corporelles.
11. CONSERVEZ CES INSTRUCTIONS
A. Cet appareil ne contient aucune pièce réparable par l’utilisateur. Tout entretien doit être coné à un service
d’entretien ofciel.
B. Lorsque le convecteur n’est pas utilisé, il convient de le ranger dans un endroit sec.

8
Instructions d’utilisation
Le convecteur soufflant CK pour installation au
mur convient en particulier pour les salles de
bains, cuisines, halls d’entrée et couloirs, etc.
Veillez à ce que l’appareil soit dimensionné
en fonction de la perte de chaleur. L’air
ambiant est capté à l’arrière et l’air chauffé est
soufflé par la grille qui se trouve dans la partie
inférieure du panneau avant. Le thermostat
intégré se trouve sur le panneau latéral droit. Il
permet de sélectionner des températures dans
une plage de 5°C (41°F) à 30°C (86°F). Si vous
le souhaitez, vous pouvez raccorder l’appareil
à un thermostat mural qui règle la température
de la pièce. Dans ce cas, réglez le thermostat
intégré sur la valeur la plus élevée.
Entretien de l’appareil
Pour nettoyer l’appareil, utilisez un chiffon
humide, et si nécessaire, un détergent doux.
Utilisation
Faites tourner le bouton de sélection de la
température N1 jusqu’à ce qu’il se trouve sur
la position correspondant à la température
souhaitée dans la pièce (entre 5°C (41°F)
et 30°C (86°F)). Dès que la température
demandée est obtenue, le thermostat met
l’appareil automatiquement à l’arrêt.
Commutation chauffage/protection
antigel
Pour passer de la fonction chauffage à la
fonction protection antigel, faites tourner le
bouton de sélection de la température N1
dans le sens anti-horaire jusqu’à la position
d’arrêt. Si la fonction antigel n’est pas
nécessaire, mettez le convecteur à l’arrêt au
moyen de l’interrupteur.
CK 15 E – 120 V / 1500 Watts
CK 20 E – 240 V / 2000 Watts, 208 V / 1500 Watts
5330.01
Fig. 1
N1

9
4 ¾ (123) 13 ¼ (335)
7 7/8(200)
2/5(10)
18 1/8(460)
14 2/5(365)
8 (200)
Distance minimale entre
l’appareil et le sol
inch/pouce (mm)
7386.01
1
2
3
1 Applique de montage
2 Evidement pour câble
3 Applique de montage
≥36 (900)
Fig. 2
≥36 (900)
≥36 (900)
≥36 (900)
Instructions de montage
Nous vous recommandons de conserver ces
instructions de montage. Elles pourront servir
de référence au personnel chargé ultérieure-
ment de l’entretien. Si l’appareil passe dans
d’autres mains, remettez ces instructions au
nouveau propriétaire.
Montage
Fixez les appliques de montage dans le mur et
accrochez le convecteur aux brides.
L’applique angulaire livrée avec l’appareil (3)
doit être placée à hauteur de la partie inférieure
de l’appareil (voir fig. 2). Prévoir un jeu d’au
moins 10 mm entre le mur et l’appareil.
Le convecteur soufant ne peut
être xé que sur une paroi verti-
cale capable de résister au moins à une
température de 90°C (194°C). Consul-
tez la g. 2 pour les distances d’écarte-
ment minimales.
Connexions électriques
Le convecteur ne peut être utilisé
qu’avec du 120V, 208 V ou 240 V, cou-
rant alternatif.
L’installation électrique doit être exécutée con-
formément aux normes électriques en vigueur
dans le pays et la région d’utilisation.
Tenez compte des indications figurant sur la
plaquette de désignation. La tension indiquée
doit être identique à la tension d’alimentation
du réseau. Utilisez des câbles d’une section
suffisante. Si vous utilisez un câble de type
ROMEX, installez un connecteur ROMEX de
½“ dans l’évidement (2). Si vous utilisez un
câble de type Greenfield, utilisez un connecteur
Greenfield de ½“.
Ne jamais installer le convecteur directement
sous une prise de courant murale.
Dispositifs de sécurité
Les modèles CK 15 E et CK 20 E sont munis
d’un limitateur de température maximale qui
met à l’arrêt l’élément chauffant et le convec-
teur en cas de fonctionnement défaillant. Si ce
dispositif est activé, il a lieu d’en déterminer
la cause (par ex. une sortie d’air couverte). Le
convecteur se remettra à fonctionner au bout
d’une période de refroidissement de plusieurs
minutes. Si le limitateur de température maxi-
male est activé fréquemment, merci de vous
renseigner chez Stiebel Eltron.
Les instructions d’utilisation et d’ins-
tallation doivent être remises à l’utili-
sateur.
Expliquez-lui comment l’appareil fonctionne
et insistez pour qu’il respecte les instructions
de sécurité, et en particulier pour qu’il ne
couvre jamais les ouvertures d’arrivée et de
sortie d’air.

10
N1 N1
R1 R1
F1 F1
>80 °C ±5 K >80 °C ±5 K
>80 °C ±5 K >80 °C ±5 K
>176 °F ±41 ºF >176 °F ±41 ºF
>176 °F ±41 ºF >176 °F ±41 ºF
F1 F1
X1 X11 1
PE PE
120 V AC 208-240 V AC
L LN N
2 2
M1 M1
M
1 ~
M
1 ~
R2 R2
A1 A1
CK 15 E CK 20 E
Volt / Amp / kW 120 V / 12,5 A / 1,5 kW 240 V / 7,5 A / 2,0 kW 208 V / 7,2 A / 1,5 kW
Interrupteur de circuit – dimension requise 15 A
Section minimale du câble d’alimentation – cuivre 14 AWG
Elément de chauffe Fil nu
Thermostat Bimétal
Limitateur temp. Max. Bimétal
Moteur Pôle signal d’ombrage 18 Watt
Soufflerie Acier galvanisé, type électromoteur à cage
Hauteur x Largeur x Profondeur 18 1/8“ (460 mm) x 13 ¼“ (335 mm) x 4 ¾“ (123 mm)
Poids 8,0 lb (4,4 kg)
Boîtier Acier peint / plastique
Licences / certificates ETL (U.S.A.) et C-ETL (Canada)
9173.01
Fig. 3
Tab. 1
PBTP/ASA Polybutylentéréphtalate/Acrylnitril-Styrol-Acrylester
PA Polyamide
PC Polycarbonate
PE Polyéthylène
PS Polystyrol
Si Silicone
Fig. 4
Clé
A1 Sous-ensemble élément chauffant
F1 Limitateur de température maximale
M1 Convecteur soufflant
N1 Thermostat
R1 Elément chauffant
R2 Elément chauffant
X1 Unité de câblage
Technical data
CK 15 E CK 20 E

11
Conditions de garantie
Garantie commerciale et résidentielle: Stiebel Eltron garantit au propriétaire d’origine que
l’appareil CK 15 E / CK 20 E ne présentera aucun défaut de matériel ou de main-d’œuvre
pendant une période de TROIS ANS à compter de la date d’achat. Si pendant cette période,
certaines pièces s’avéraient défectueuses malgré un usage normal de l’appareil, Stiebel Eltron
s’engage à remplacer uniquement la ou les pièces défectueuses. Stiebel Eltron ne prend en
charge ni les frais de main-d’œuvre liés à la dépose et/ou au remplacement des pièces dé-
fectueuses, ni les frais fortuits ou découlant du remplacement. Si le propriétaire souhaite
retourner le convecteur soufflant pour réparation, il doit d’abord obtenir l’autorisation écrite
de Stiebel Eltron et pouvoir présenter la preuve (date) d’achat. Les frais liés au transport des
pièces défectueuses ou du convecteur soufflant devant être réparés ou remplacés sont pour
le compte du propriétaire. La garantie n’est pas valable en cas d’utilisation impropre ou de
modification quelconque de l’appareil.
Stiebel Eltron, Inc.
17 West Street
West Hateld, MA 01088, USA
Phone: [phone] ou 800-582-8423
Fax: [phone]
e-mail: [email protected]
www.stiebel-eltron-usa.com
Distribué par:

Stiebel Eltron, Inc.
17 West Street
West Hateld, MA 01088, USA
Phone: [phone] or 800-582-8423
Fax: [phone]
e-mail: [email protected]
www.stiebel-eltron-usa.com
Comfort through Technology
CAP 164753/34407/3/8230 · Mü · Subject to errors and technical changes! · Sous réserve d‘erreurs et de modifications techniques!
