STIEBEL ELTRON DEL 21 SL electronic LCD Instruction Manual

BEDIENUNG UND INSTALLATION
OPERATION AND INSTALLATION
Elektronisch geregelter Durchlauferhitzer | Electronically controlled in-
stantaneous water heater
» DEL 18/21/24 SL electronic LCD
» DEL 27 SL electronic LCD
M1 Tmax M2

2| DEL SL electronic LCD www.stiebel-eltron.com
INHALT | BESONDERE HINWEISE
BESONDERE HINWEISE
BEDIENUNG
1. Allgemeine Hinweise ����������������������������������������3
1.1 Sicherheitshinweise��������������������������������������������� 3
1.2 Andere Markierungen in dieser Dokumentation ���������� 4
1.3 Maßeinheiten����������������������������������������������������� 4
2. Sicherheit �����������������������������������������������������4
2.1 Bestimmungsgemäße Verwendung ������������������������� 4
2.2 Allgemeine Sicherheitshinweise������������������������������ 4
2.3 Prüfzeichen ������������������������������������������������������� 4
3. Gerätebeschreibung �����������������������������������������5
4. Einstellungen und Anzeigen ��������������������������������5
4.1 Bedienfeld��������������������������������������������������������� 5
4.2 Temperaturbegrenzung (Kindersicherung)����������������� 6
4.3 Einlauftemperaturhinweis ������������������������������������� 6
4.4 Nach Unterbrechung der Wasserversorgung �������������� 6
5. Reinigung, Pflege und Wartung ����������������������������6
6. Problembehebung �������������������������������������������7
7. Produkregistrierung �����������������������������������������7
INSTALLATION
8. Sicherheit �����������������������������������������������������8
8.1 Allgemeine Sicherheitshinweise������������������������������ 8
8.2 Vorschriften, Normen und Bestimmungen����������������� 8
9. Gerätebeschreibung �����������������������������������������8
9.1 Lieferumfang ����������������������������������������������������� 8
9.2 Zubehör������������������������������������������������������������ 8
10. Vorbereitungen�����������������������������������������������9
10.1 Montageort ������������������������������������������������������� 9
11. Montage����������������������������������������������������� 10
11.1 Standard-Montage ��������������������������������������������� 10
11.2 Montage abschließen ������������������������������������������ 12
11.3 Montagealternativen������������������������������������������� 13
12. Inbetriebnahme �������������������������������������������� 16
12.1 Erstinbetriebnahme �������������������������������������������� 16
12.2 Wiederinbetriebnahme���������������������������������������� 16
13. Außerbetriebnahme ��������������������������������������� 16
14. Störungsbehebung����������������������������������������� 16
14.1 Kundendienstmodus ������������������������������������������� 16
14.2 Anzeigemöglichkeiten LED-Diagnoseampel��������������� 17
14.3 Störungstabelle ������������������������������������������������� 17
15. Wartung ����������������������������������������������������� 18
16. Technische Daten������������������������������������������� 18
16.1 Maße und Anschlüsse ����������������������������������������� 18
16.2 Elektroschaltplan ����������������������������������������������� 18
16.3 Warmwasserleistung������������������������������������������� 19
16.4 Einsatzbereiche/ Umrechnungstabelle �������������������� 19
16.5 Druckverluste���������������������������������������������������� 19
16.6 Störfallbedingungen ������������������������������������������� 19
16.7 Angaben zum Energieverbrauch ���������������������������� 20
16.8 Datentabelle ����������������������������������������������������� 20
KUNDENDIENST UND GARANTIE
UMWELT UND RECYCLING
PRODUKT REGISTRIEREN
›Schnelle Hilfe im Servicefall
›Einfach den QR-Code scannen oder
www.stiebel-eltron.de/registration

BEDIENUNG
Allgemeine Hinweise
DEUTSCH
www.stiebel-eltron.com DEL SL electronic LCD | 3
BESONDERE HINWEISE
- Das Gerät kann von Kindern ab 3Jahren sowie
von Personen mit verringerten physischen,
sensorischen oder mentalen Fähigkeiten oder
Mangel an Erfahrung und Wissen benutzt
werden, wenn sie beaufsichtigt werden oder
bezüglich des sicheren Gebrauchs des Geräts
unterwiesen wurden und die daraus resultie-
renden Gefahren verstanden haben. Kinder
dürfen nicht mit dem Gerät spielen. Reini-
gung und Benutzerwartung dürfen nicht von
Kindern ohne Beaufsichtigung durchgeführt
werden.
- Die Armatur kann während des Betriebs eine
Temperatur von über 50°C annehmen. Bei
Auslauftemperaturen größer 43°C besteht
Verbrühungsgefahr.
- Das Gerät muss über eine Trennstrecke von
mindestens 3mm allpolig vom Netzanschluss
getrennt werden können.
- Die angegebene Spannung muss mit der
Netzspannung übereinstimmen.
- Das Gerät muss an den Schutzleiter ange-
schlossen werden.
- Das Gerät muss dauerhaft an eine feste Ver-
drahtung angeschlossen werden.
- Befestigen Sie das Gerät wie in Kapitel „Ins-
tallation/ Montage“ beschrieben.
- Beachten Sie den maximal zulässigen Druck
(siehe Kapitel „Installation/ Technische
Daten/ Datentabelle“).
- Der spezifische Wasserwiderstand des Was-
serversorgungsnetzes darf nicht unterschrit-
ten werden (siehe Kapitel „Installation/ Tech-
nische Daten/ Datentabelle“).
- Entleeren Sie das Gerät wie in Kapitel „In-
stallation/ Wartung/ Gerät entleeren“
beschrieben.
BEDIENUNG
1. Allgemeine Hinweise
Das Kapitel „Bedienung“ richtet sich an den Gerätebenutzer und
den Fachhandwerker.
Das Kapitel „Installation“ richtet sich an den Fachhandwerker.
Hinweis
Lesen Sie diese Anleitung vor dem Gebrauch sorgfältig
durch und bewahren Sie sie auf.
Geben Sie die Anleitung gegebenenfalls an einen nach-
folgenden Benutzer weiter.
1.1 Sicherheitshinweise
1.1.1 Aufbau von Sicherheitshinweisen
SIGNALWORT Art der Gefahr
Hier stehen mögliche Folgen bei Nichtbeachtung des
Sicherheitshinweises.
 Hier stehen Maßnahmen zur Abwehr der Gefahr.
1.1.2 Symbole, Art der Gefahr
Symbol Art der Gefahr
!Verletzung
Stromschlag
Verbrennung oder Verbrühung
1.1.3 Signalworte
SIGNALWORT Bedeutung
GEFAHR Hinweise, deren Nichtbeachtung schwere Verletzungen
oder Tod zur Folge haben.
WARNUNG Hinweise, deren Nichtbeachtung schwere Verletzungen
oder Tod zur Folge haben kann.
VORSICHT Hinweise, deren Nichtbeachtung zu mittelschweren oder
leichten Verletzungen führen kann.

BEDIENUNG
Sicherheit
4| DEL SL electronic LCD www.stiebel-eltron.com
1.2 Andere Markierungen in dieser Dokumentation
Hinweis
Hinweise werden durch horizontale Linien ober- und un-
terhalb des Textes begrenzt. Allgemeine Hinweise wer-
den mit dem nebenstehenden Symbol gekennzeichnet.
 Lesen Sie die Hinweistexte sorgfältig durch.
Symbol
!Sachschaden
(Geräte-, Folge-, Umweltschaden)
Geräteentsorgung
 Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen.
Die erforderlichen Handlungen werden Schritt für Schritt
beschrieben.
1.3 Maßeinheiten
Hinweis
Wenn nicht anders angegeben, ist die verwendete Maß-
einheit Millimeter.
2. Sicherheit
2.1 Bestimmungsgemäße Verwendung
Das Gerät ist für den Einsatz im häuslichen Umfeld vorgesehen.
Es kann von nicht eingewiesenen Personen sicher bedient wer-
den. In nicht häuslicher Umgebung, z.B. im Kleingewerbe, kann
das Gerät ebenfalls verwendet werden, sofern die Benutzung in
gleicher Weise erfolgt.
Das druckfeste Gerät dient zur Erwärmung von Trinkwasser oder
zur Nacherwärmung von vorgewärmtem Wasser. Das Gerät kann
eine oder mehrere Entnahmestellen versorgen.
Eine andere oder darüber hinausgehende Benutzung gilt als nicht
bestimmungsgemäß. Zum bestimmungsgemäßen Gebrauch ge-
hört auch das Beachten dieser Anleitung sowie der Anleitungen
für eingesetztes Zubehör.
2.2 Allgemeine Sicherheitshinweise
VORSICHT Verbrennung
Die Armatur kann während des Betriebs eine Temperatur
von über 50°C annehmen, z.B. bei solar vorgewärmtem
Wasser.
Bei Auslauftemperaturen größer 43°C besteht Verbrü-
hungsgefahr.
!
WARNUNG Verletzung
Das Gerät kann von Kindern ab 3 Jahren sowie von Per-
sonen mit verringerten physischen, sensorischen oder
mentalen Fähigkeiten oder Mangel an Erfahrung und
Wissen benutzt werden, wenn sie beaufsichtigt werden
oder bezüglich des sicheren Gebrauchs des Geräts unter-
wiesen wurden und die daraus resultierenden Gefahren
verstanden haben. Kinder dürfen nicht mit dem Gerät
spielen. Reinigung und Benutzer-Wartung dürfen nicht
von Kindern ohne Beaufsichtigung durchgeführt werden.
Falls Kinder oder Personen mit eingeschränkten körperlichen, sen-
sorischen oder geistigen Fähigkeiten das Gerät benutzen, empfeh-
len wir eine dauerhafte Temperaturbegrenzung. Die Begrenzung
können Sie oder der Fachhandwerker einstellen:
- Temperaturbegrenzung (Kindersicherung) vom Benutzer frei
einstellbar
- Verbrühschutz vom Fachhandwerker aktivierbar.
!
Geräte- und Umweltschäden
Das Gerät und die Armatur sind vom Nutzer vor Frost zu
schützen.
2.3 Prüfzeichen
Siehe Typenschild am Gerät
Landesspezifische Zulassungen und Zeugnisse: Deutschland
Für das Gerät ist aufgrund der Landesbauordnungen ein allgemei-
nes bauaufsichtliches Prüfzeugnis zum Nachweis der Verwend-
barkeit hinsichtlich des Geräuschverhaltens erteilt.
DIN 4109
PA-IX 6816/I

BEDIENUNG
Gerätebeschreibung
DEUTSCH
www.stiebel-eltron.com DEL SL electronic LCD | 5
3. Gerätebeschreibung
Der elektronisch geregelte Durchlauferhitzer mit automatischer
Leistungsanpassung hält die Auslauftemperatur konstant. Dieses
geschieht unabhängig von der Zulauftemperatur bis zur maxima-
len Leistung des Gerätes.
Warmwassertemperatur
Die Warmwasser-Auslauftemperatur können Sie stufenlos ein-
stellen. Die eingestellte Temperatur erscheint auf dem Display.
Hintergrundbeleuchtung im Display
Das Display hat eine weiße Hintergrundbeleuchtung. Beim Zapf-
vorgang oder bei einer Temperaturverstellung ist die Hintergrund-
beleuchtung aktiviert.
Temperaturbegrenzung (Kindersicherung) / Verbrühschutz
Die Temperaturbegrenzung (Kindersicherung) können Sie mit der
Taste Tmax individuell eistellen. Die gewählte Temperatur begrenzt
dann den Einstellbereich der Warmwasser-Auslauftemperatur.
Der Fachhandwerker kann Ihnen zusätzlich einen statischen Ver-
brühschutz von 43°C aktivieren (siehe Kapitel „Montagealterna-
tiven / Verbrühschutz“). Die Verbrühschutztemperatur gilt dann
als Obergrenze für die Warmwasser-Auslauftemperatur und für
die Temperaturbegrenzung (Kindersicherung).
Heizsystem
Das Heizsystem ist für kalkarme und kalkhaltige Wässer geeignet,
es ist gegen Verkalkung weitgehend unempfindlich. Das Heizsys-
tem sorgt für eine schnelle und effiziente Warmwasserversorgung.
Hinweis
Das Gerät ist mit einer Lufterkennung ausgestattet, die
eine Beschädigung des Heizsystems weitgehend verhin-
dert. Gelangt während des Betriebes Luft in das Gerät,
wird die Heizleistung automatisch für eine Minute aus
geschaltet und das Heizsystem ist geschützt.
4. Einstellungen und Anzeigen

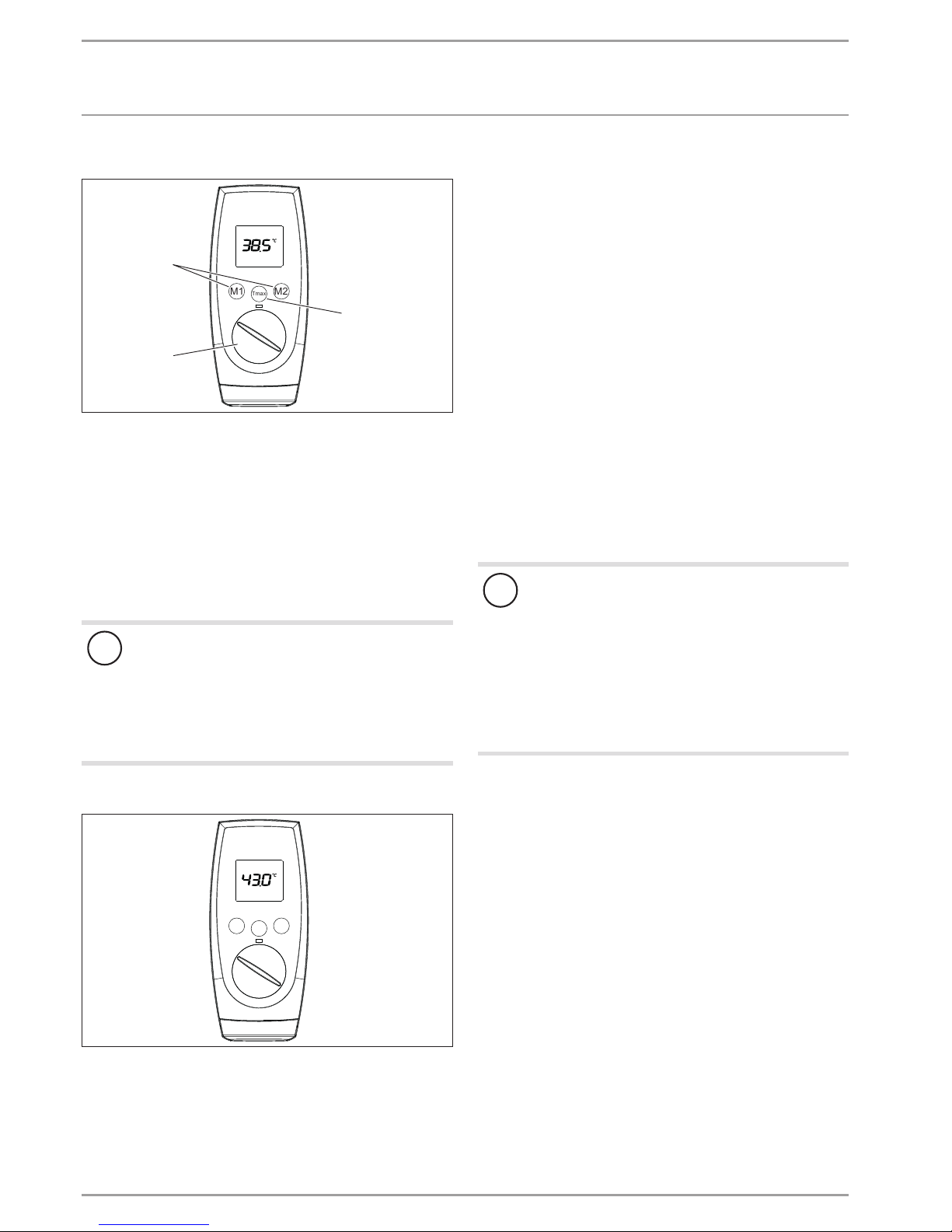

4.1 Bedienfeld
M1 Tmax M2
D0000040726
2
3
1
5
4
1 Temperatur-Einstellknopf
2 LED Verbrühgefahranzeige
3 Speichertasten M1 und M2
4 Display
5 Temperaturbegrenzung Tmax
Symbole im Display
1
2
3
4
D0000040989
1 Schraubenschlüssel erscheint im Fehlerfall des Gerätes
2 Segmentanzeige für Temperatureinstellung mit °C
3 Leistungsbalken, 10 - 100%
4 Tmax, Anzeige bei aktivierter Temperaturbegrenzung

BEDIENUNG
Reinigung, Pege und Wartung
6| DEL SL electronic LCD www.stiebel-eltron.com
Temperatur einstellen
M1 Tmax M2
D0000040726
2
1
3
1 Solltemperatureinstellung 30 - 60°C (ohne Anschlag)
35°C ... 43°C in 0,5°C Stufen, andere Temperaturbereiche in
1°C Stufen
2 Wunschtemperaturen aufrufen
3 Temperaturbegrenzung einstellen
Die Speichertasten M1 und M2 können Sie mit einer Wunschtem-
peratur belegen.
 Wählen Sie eine Wunschtemperatur.
 Drücken Sie zum Einspeichern der Wunschtemperatur 3Se-
kunden eine M-Taste. Die Temperatur wird mit 1x blinken
bestätigt.
!
Hinweis
Wird bei voll geöffnetem Zapfventil und maximaler
Temperatureinstellung keine ausreichende Auslauftem-
peratur erreicht, fließt mehr Wasser durch das Gerät, als
das Heizsystem erwärmen kann (arbeitet mit maximaler
Leistung).
 Reduzieren Sie die Wassermenge am Zapfventil so
lange, bis die Wunschtemperatur erreicht wird.
4.2 Temperaturbegrenzung (Kindersicherung)
M1 Tmax M2
D0000040981
Sie können die Temperaturbegrenzung individuell von 30°C bis
60°C einstellen.
Aktivieren der Temperaturbegrenzung (Kindersicherung)
 Drücken Sie die Taste Tmax >6Sekunden. Die Sollwertan-
zeige blinkt, der aktuelle Wert der Temperaturbegrenzung
erscheint.
 Den Wert der Temperaturbegrenzung können Sie, während
die Anzeige blinkt, verändern. Nach 10Sekunden ohne Be-
tätigung hört die Anzeige auf zu Blinken und der Wert wird
gespeichert. Der Sollwert und das Tmax-Symbol erscheinen
auf dem Display.
Deaktivieren der Temperaturbegrenzung (Kindersicherung)
 Drücken Sie die Taste Tmax >6Sekunden.
 Das Tmax-Symbol auf dem Display erscheint nicht mehr.
Einlauftemperaturhinweis
Wenn die Einlauftemperatur größer als die Wunschtemperatur ist,
z.B. bei solar vorgewärmtem Wasser, erscheint auf dem Display
im Wechsel „hot“ und die gemessene Einlauftemperatur. Zusätz-
lich blinkt die LED Verbrühgefahranzeige.
4.3 Einlauftemperaturhinweis
Wenn die Einlauftemperatur größer als die Wunschtemperatur ist,
z.B. bei solar vorgewärmtem Wasser, erscheint auf dem Display
im Wechsel „hot“ und die gemessene Einlauftemperatur. Zusätz-
lich blinkt die LED Verbrühgefahranzeige.
4.4 Nach Unterbrechung der Wasserversorgung
!
Sachschaden
Nach Unterbrechung der Wasserversorgung muss das
Gerät mit folgenden Schritten wieder in Betrieb genom-
men werden, damit das Blankdraht-Heizsystem nicht
zerstört wird.
 Schalten Sie das Gerät spannungsfrei, indem Sie die
Sicherungen ausschalten.
 Öffnen Sie die Armatur eine Minute lang, bis das
Gerät und die vorgeschaltete Kaltwasser-Zulauflei-
tung luftfrei sind.
 Schalten Sie die Netzspannung wieder ein.
5. Reinigung, Pflege und Wartung
 Verwenden Sie keine scheuernden oder anlösenden Reini-
gungsmittel. Zur Pflege und Reinigung des Gerätes genügt
ein feuchtes Tuch.
 Kontrollieren Sie regelmäßig die Armaturen. Kalk an den
Armaturausläufen können Sie mit handelsüblichen Entkal-
kungsmitteln entfernen.

BEDIENUNG
Problembehebung
DEUTSCH
www.stiebel-eltron.com DEL SL electronic LCD | 7
6. Problembehebung
Störung Ursache Behebung
Das Gerät schaltet
trotz voll geöffnetem
Warmwasserventil
nicht ein.
Im Gerät liegt keine Span-
nung an.
Prüfen Sie die Sicherungen
in der Hausinstallation.
Der Strahlregler in der
Armatur oder der Dusch-
kopf ist verkalkt oder ver-
schmutzt.
Reinigen und / oder ent-
kalken Sie den Strahlregler
oder den Duschkopf.
Die Wasserversorgung ist
unterbrochen.
Entlüften Sie das Gerät
und die Kaltwasser-Zu-
laufleitung (siehe Kapitel
„Einstellungen / Nach
Unterbrechung der Wasser-
versorgung“).
Kurzzeitig fließt kal-
tes Wasser, während
warmes Wasser ent-
nommen wird.
Die Lufterkennung erkennt
Luft im Wasser, die Heiz-
leistung des Gerätes schal-
tet kurzzeitig ab.
Das Gerät geht nach 1Mi-
nute selbstständig wieder
in Betrieb.
Die Temperatur am
Gerät lässt sich nicht
>43°C einstellen.
Die Kindersicherung Tmax
ist aktiviert.
Deaktivieren Sie die Kin-
dersicherung (siehe Kapitel
„Gerätebeschreibung“)
Der Verbrühschutz im Gerät
ist aktiviert.
Der Fachhandwerker kann
Ihnen den Verbrühschutz
deaktivieren.
Können Sie die Ursache nicht beheben, rufen Sie den Fachhand-
werker. Zur besseren und schnelleren Hilfe teilen Sie ihm die
Nummer vom Typenschild mit (000000-0000-000000):
Nr.: 000000-0000-000000
DEL ... SL
26�02�02�1125�
7. Produkregistrierung
Registrieren Sie Ihr Produkt
und profitieren Sie.
SCHNELLE HILFE
›
Ihre vollständigen Daten ermöglichen uns eine schnelle
Hilfe im Garantiefall. Unser Kundendienst kümmert sich um
Ihre Anlage und sorgt für eine reibungslose Abwicklung.
www.stiebel-eltron.com/registration

8| DEL SL electronic LCD www.stiebel-eltron.com
INSTALLATION
Sicherheit
INSTALLATION
8. Sicherheit
Die Installation, Inbetriebnahme sowie Wartung und Reparatur
des Gerätes darf nur von einem Fachhandwerker durchgeführt
werden.
8.1 Allgemeine Sicherheitshinweise
Wir gewährleisten eine einwandfreie Funktion und Betriebssicher-
heit nur, wenn das für das Gerät bestimmte Original-Zubehör und
die originalen Ersatzteile verwendet werden.
Fließdruck
Wenn die Durchflussmenge zum Einschalten des Gerätes auch bei
geöffneter Armatur nicht ausreicht, bauen Sie den Durchfluss-
mengenbegrenzer aus und ersetzen ihn durch die mitgelieferte
Kunststoffformscheibe.
Gegebenenfalls können Sie aber auch den Druck in der Wasser-
installation erhöhen.
Hinweis
Damit die Thermostatarmatur richtig funktioniert, dürfen
Sie den Durchflussmengenbegrenzer bei dieser Armatur
nicht gegen die Kunststoffformscheibe austauschen.
!
Sachschaden
Beachten Sie die maximale Zulauftemperatur. Bei höhe-
ren Temperaturen kann das Gerät beschädigt werden.
Mit dem Einbau einer Zentral-Thermostatarmatur (siehe
Kapitel „Gerätebeschreibung/ Zubehör“) können Sie die
maximale Zulauftemperatur begrenzen.
8.2 Vorschriften, Normen und Bestimmungen
Hinweis
Beachten Sie alle nationalen und regionalen Vorschrif-
ten und Bestimmungen, in Deutschland zum Beispiel die
DIN1988 / DINEN806.
- Die Schutzart IP 25 (strahlwassergeschützt) ist nur mit sach-
gemäß montierter Kabeltülle gewährleistet.
- Der spezifische elektrische Widerstand des Wassers
darf nicht kleiner sein als auf dem Typenschild angege-
ben. Bei einem Wasser-Verbundnetz berücksichtigen
den niedrigsten elektrischen Widerstand des Wassers
(siehe Kapitel „Technischen Daten/ Einsatzbereiche“).
Den spezifischen elektrischen Widerstand oder die elek-
trische Leitfähigkeit des Wassers erfahren Sie bei Ihrem
Wasserversorgungs-Unternehmen.
9. Gerätebeschreibung
9.1 Lieferumfang
Mit dem Gerät werden geliefert:
- Wandaufhängung
- Montageschablone
- 2 Doppelnippel
- Kreuzstück
- T-Stück
- Flachdichtungen
- Sieb
- Kunststoffformscheibe
- 2 Durchflussmengenbegrenzer
- Kunststoff-Verbindungsstücke / Montagehilfe
- Kappen- und Rückwandführungsstücke
9.2 Zubehör
Armaturen
- MEKD - Küchen-Druckarmatur
- MEBD - Badewannen-Druckarmatur
Wasserstopfen G½A
Die Wasserstopfen sind notwendig, wenn Sie andere als im Zube-
hör empfohlene Aufputz-Druckarmaturen einsetzen.
Montageset Aufputzinstallation
- Lötverschraubung - Kupferrohr für einen Lötanschluss
Ø 12 mm
- Pressfitting - Kupferrohr
- Pressfitting - Kunststoffrohr (geeignet für Viega: Sanfix-Plus
oder Sanfix-Fosta)
Universal-Montagerahmen
Montagerahmen mit elektrischen Anschlüssen.
Rohrbausatz-Untertischgeräte
Der Bausatz ist für eine Untertischmontage notwendig, wenn Sie
die Wasseranschlüsse (G⅜A) oberhalb des Gerätes benötigen.
Rohrbausatz-Versatzmontage
Der Rohrbausatz mit Rohrbögen ist notwendig, wenn Sie eine
senkrechte Verschiebung des Gerätes gegenüber dem Wasseran-
schluss um 90mm nach unten benötigen.
Rohrbausatz-Gas-Wasserheizer-Austausch
Der Rohrbausatz ist notwendig, wenn die vorhandene Installation
Gas-Wasserheizer-Anschlüsse (Kaltwasser-Anschluss links und
Warmwasser-Anschluss rechts) enthält.
Rohrbausatz DHB-Wassersteckkupplungen
2 Wassersteckkupplungen mit deren Sie das Gerät an die vorhan-
denen Wasser-Steckanschlüsse eines DHB anschließen können.

DEUTSCH
www.stiebel-eltron.com DEL SL electronic LCD | 9
INSTALLATION
Vorbereitungen
Lastabwurfrelais (LR 1-A)
Das Lastabwurfrelais für den Einbau in der Elektroverteilung er-
möglicht eine Vorrangschaltung des Durchlauferhitzers bei gleich-
zeitigem Betrieb von z.B. Elektro-Speicherheizgeräten.
ZTA 3/4 - Zentral-Thermostatarmatur
Die Thermostatarmatur ist für zentrale Vormischung, zum Beispiel
eines Durchlauferhitzers mit einer Solaranlage.
Service-Monitor
Diagnosegerät für eine Störungserkennung am Gerät.
10. Vorbereitungen
 Spülen Sie die Wasserleitung gut durch.
Armaturen
 Verwenden Sie geeignete Armaturen (siehe Kapitel „Gerä-
tebeschreibung/ Zubehör“). Offene Armaturen sind nicht
zulässig.
Ein Sicherheitsventil ist nicht erforderlich.
Hinweis
Benutzen Sie das Kreuzstück nicht zum Drosseln des Vo-
lumenstromes. Das Kreuzstück darf nur zur Absperrung
des Gerätes benutzt werden.
Zugelassene Werkstoffe der Wasserleitungen
- Kaltwasser-Zulaufleitung:
feuerverzinktes Stahlrohr, Edelstahlrohr, Kupferrohr oder
Kunststoffrohr
- Warmwasser-Auslaufleitung:
Edelstahlrohr, Kupferrohr oder Kunststoffrohr
!
Sachschaden
Beim Einsatz von Kunststoff-Rohrsystemen beachten
Sie die maximale Zulauftemperatur und den maximal
zulässigen Druck (siehe Kapitel „Technische Daten/ Da-
tentabelle“).
Volumenstrom
 Stellen Sie sicher, dass der Volumenstrom (siehe Kapitel
„Technische Daten/ Datentabelle“, Ein) zum Einschalten des
Gerätes ausreichend ist.
 Erhöhen Sie den Wasserleitungsdruck, wenn der benö-
tigte Volumenstrom bei geöffnetem Entnahmeventil nicht
ausreicht.
Flexible Wasseranschlussleitungen
 Verhindern Sie bei der Installation mit flexiblen Wasseran-
schlussleitungen ein Verdrehen der Rohrbögen. Die Rohrbö-
gen sind mit einer Bajonett-Verbindung im Gerät montiert.
 Befestigen Sie die Rückwand unten mit einer zusätzlichen
Schraube.
Gerät mit umschaltbarer Anschlussleistung
Das Gerät DEL 18/21/24 SL electronic LCD ist im Anlieferungszu-
stand auf 21kW geschaltet. Bei anderen Leistungen gehen Sie
wie folgt vor:
 Stecken Sie den Codierstecker auf der gewählten Leistung,
wählbare Leistung und Absicherung des Gerätes siehe „Tech-
nische Daten“.
 Kreuzen Sie die gewählte Leistung auf dem Typenschild an.
Verwenden Sie dabei einen Kugelschreiber.
D0000047341
10.1 Montageort
!
Sachschaden
Installieren Sie das Gerät nur im frostfreien Raum.
 Montieren Sie das Gerät senkrecht und in der Nähe der
Entnahmestelle.
Das Gerät ist für Untertisch- und Übertischmontage geeignet.
Hinweis
Montieren Sie das Gerät an einer ausreichend tragfähigen
Wand.
Untertischmontage
1
2
D0000040728
1 Kaltwasser Zulauf
2 Warmwasser Auslauf

10 | DEL SL electronic LCD www.stiebel-eltron.com
INSTALLATION
Montage
Übertischmontage
1
2
D0000040736
1 Kaltwasser Zulauf
2 Warmwasser Auslauf
11. Montage
11.1 Standard-Montage
- Elektroanschluss im unteren Bereich des Gerätes für eine
Unterputz-Installation
- Wasseranschluss für eine Unterputz-Installation
- Bei dem Gerät mit der umschaltbaren Anschlussleistung ist
die mittlere Anschlussleistung voreingestellt.
Weitere Montagemöglichkeiten siehe Kapitel „Montagealterna-
tiven“.
electronic comfor t
D0000040738

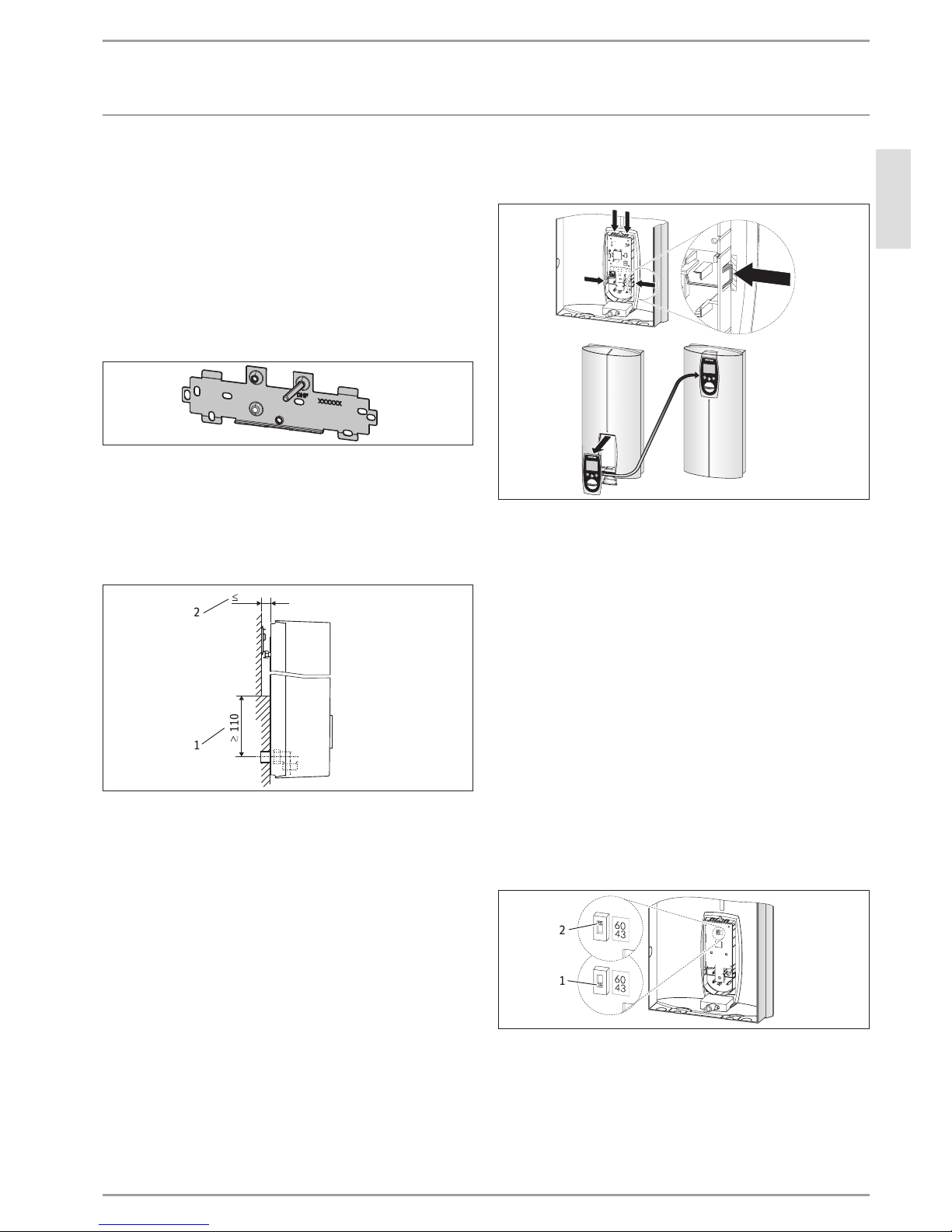

 Öffnen Sie das Gerät.
26�02�02�1101
 Trennen Sie die Rückwand, indem Sie die beiden Rasthaken
drücken und das Rückwandunterteil nach vorne abziehen.
D0000059694
 Zeichnen Sie die Bohrlöcher mit der Montageschablone an.
Bei der Montage mit Aufputz liegenden Wasseranschlüssen
müssen Sie zusätzlich das Befestigungsloch im unteren Teil
der Schablone anzeichnen.
 Bohren Sie die Löcher und befestigen Sie die Wandaufhän-
gung mit 2Schrauben und 2Dübeln (Schrauben und Dübel
gehören nicht zum Lieferumfang).
Hinweis
Bei einer Montage mit flexiblen Wasseranschlüssen
müssen Sie die Rückwand zusätzlich mit einer Schraube
befestigen.
 Montieren Sie die Wandaufhängung.
160
30
1
26�02�02�0824�
1 Montagehilfe
 Richten Sie das Netzanschlusskabel her.
Wasseranschluss herstellen
!
Sachschaden
Führen Sie alle Wasseranschluss- und Installationsarbei-
ten nach Vorschrift aus.
12
D0000053319
 Dichten und schrauben Sie die Doppelnippel ein.
26�02�02�0799
2
3
1
3
1 Kaltwasser mit 3-Wege-Kugelabsperrventil
2 Warmwasser mit T-Stück

DEUTSCH
www.stiebel-eltron.com DEL SL electronic LCD | 11
INSTALLATION
Montage
3 Dichtung

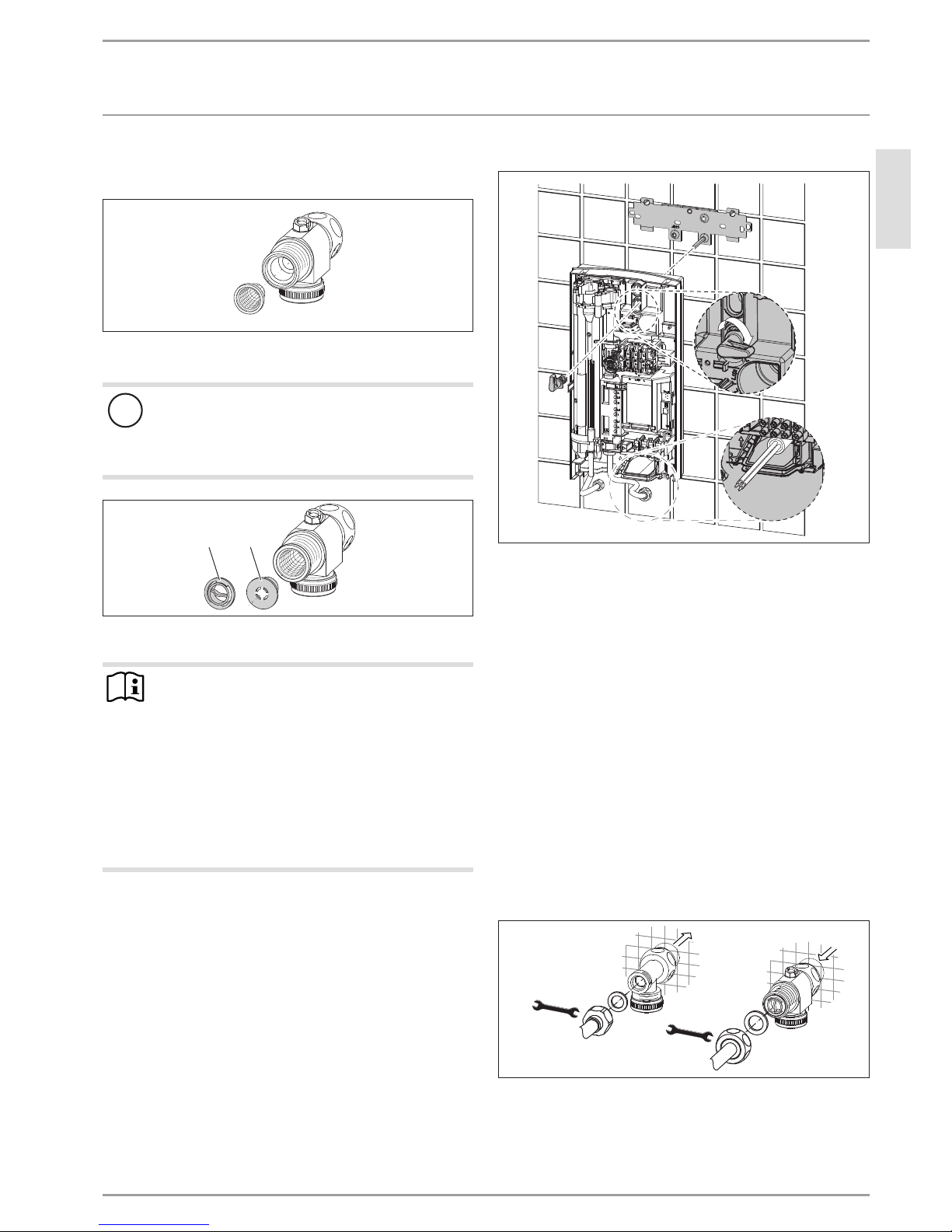

 Montieren Sie die Wasseranschlüsse.
26�02�02�0856
 Montieren Sie das mitgelieferte Sieb in das
3-Wege-Kugelabsperrventil
!
Geräte- und Umweltschäden
Für die Funktion des Gerätes muss das Sieb eingebaut
sein.
 Prüfen Sie beim Geräteaustausch das Vorhandensein
des Siebes.
26�02�02�1334
21
1 Kunststoffformscheibe
2 Durchflussmengenbegrenzer
Hinweis
 Bauen Sie standardmäßig den blauen Durchfluss-
mengenbegrenzer (7,5l/min) ein.
 Den brauen Durchflussmengenbegrenzers (12l/min)
setzen Sie bei nachfolgenden Anforderungen ein:
- Bei erhöhter Kaltwassereinlauftemperatur, z.B. bei
solar vorgewärmtem Wasser.
- Bei Verwendung des Gerätes zum Duschen.
 Bei geringem Wasserleitungsdruck können Sie zur
Reduzierung des Druckverlustes den Durchflussmen-
genbegrenzer durch die beiliegende Kunststoffform-
scheibe ersetzen.
Gerät montieren
26�02�02�1336
 Zur leichteren Montage drücken Sie die Kabeltülle des obe-
ren Elektroanschlusses von hinten in die Rückwand hinein.
 Entfernen Sie die Transportschutzstopfen aus den
Wasseranschlüssen.
 Nehmen Sie den Befestigungsknebel aus dem oberen Teil der
Rückwand heraus.
 Führen Sie das Elektroanschlusskabel von hinten durch die
Kabeltülle, bis das Elektroanschlusskabel am Kabelmantel
anliegt. Richten Sie das Elektroanschlusskabel aus.
Bei einem Querschnitt >6mm² vergrößern Sie das Loch in
der Kabeltülle.
 Drücken Sie das Gerät über den Gewindebolzen der Wand-
aufhängung. Stoßen Sie dabei die Weichdichtung in der
Rückwand des Gerätes durch. Verwenden Sie gegebenenfalls
einen Schraubendreher.
 Stecken Sie den Befestigungsknebel auf den Gewindebolzen
der Wandaufhängung.
 Drücken Sie die Rückwand des Gerätes an die Montagewand.
Drehen Sie den Befestigungsknebel um 90° nach rechts,
somit verriegeln Sie das Gerät.
24
19
3 Nm
5 Nm
D0000056244
 Schrauben Sie die Rohre mit den Flachdichtungen auf die
Doppelnippel.

12 | DEL SL electronic LCD www.stiebel-eltron.com
INSTALLATION
Montage

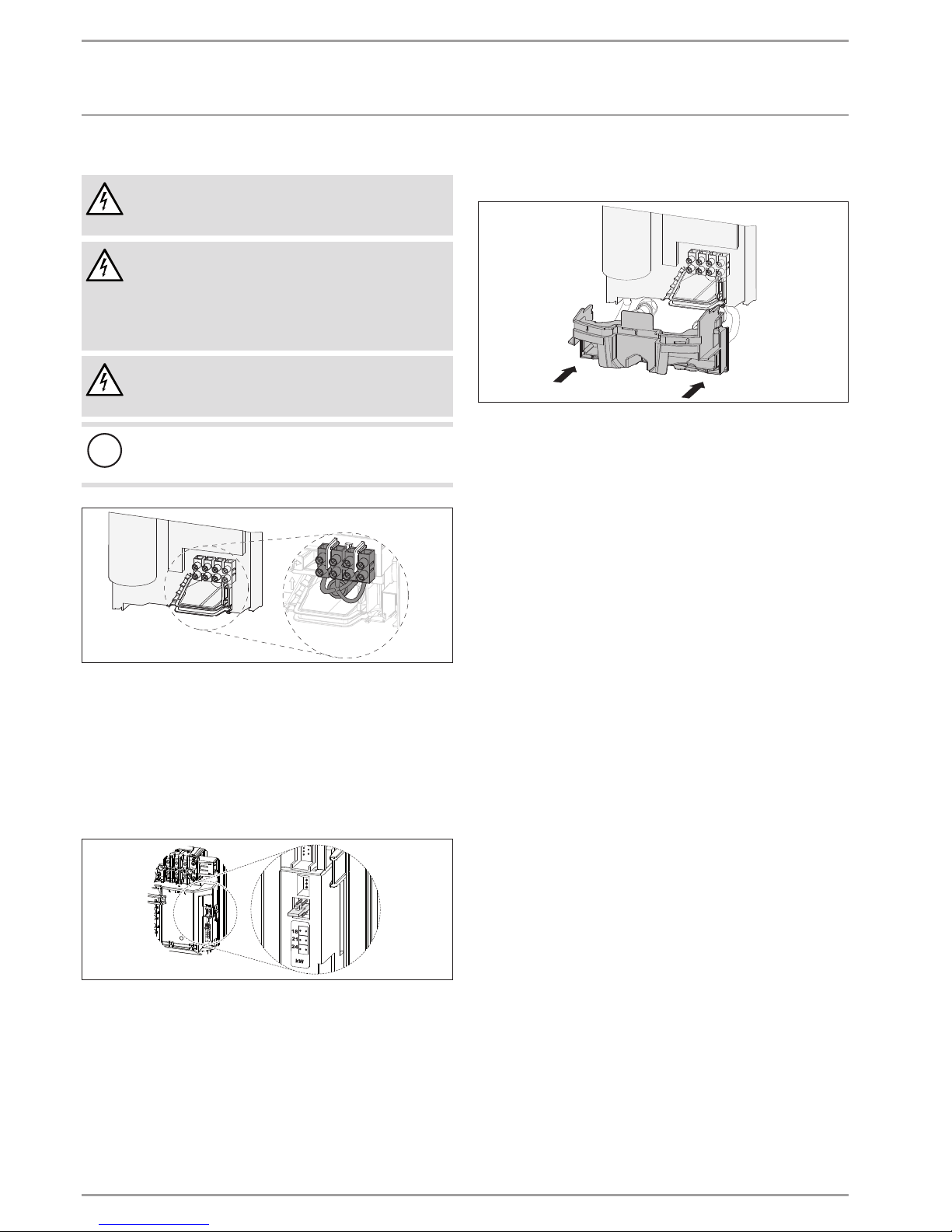

Elektroanschluss herstellen
WARNUNG Stromschlag
Führen Sie alle elektrischen Anschluss- und Installati-
onsarbeiten nach Vorschrift aus.
WARNUNG Stromschlag
Der Anschluss an das Stromnetz ist nur als fester An-
schluss in Verbindung mit der herausnehmbaren Kabel-
tülle erlaubt. Das Gerät muss über eine Trennstrecke von
mindestens 3 mm allpolig vom Netzanschluss getrennt
werden können.
WARNUNG Stromschlag
Achten Sie darauf, dass das Gerät an den Schutzleiter
angeschlossen ist.
!
Geräte- und Umweltschäden
Beachten Sie das Typenschild. Die angegebene Spannung
muss mit der Netzspannung übereinstimmen.
26�02�02�1122�
 Schließen Sie das Elektroanschlusskabel an die Netzan-
schlussklemme an (siehe Kapitel „Technische Daten/ Elek-
troschaltplan“). Die angegebene Spannung muss mit der
Netzspannung übereinstimmen.
Wählbare Anschlussleistung
Bei dem Gerät DEL 18/21/24 SL ist die Anschlussleistung 3-stufig
wählbar. Die mittlere Leistung ist voreingestellt. Bei einer anderen
Anschlussleistung müssen Sie wie folgt vorgehen:
D0000047341
 Wählen Sie die gewünschte Anschlussleistung, siehe Kapitel
„Technische Daten/ Datentabelle“.
 Stecken Sie den Codierstecker auf die gewählte
Anschlussleistung.
 Ändern Sie das Typenschild. Kreuzen Sie die gewähl-
te Anschlussleistung an. Verwenden Sie dafür einen
Kugelschreiber.

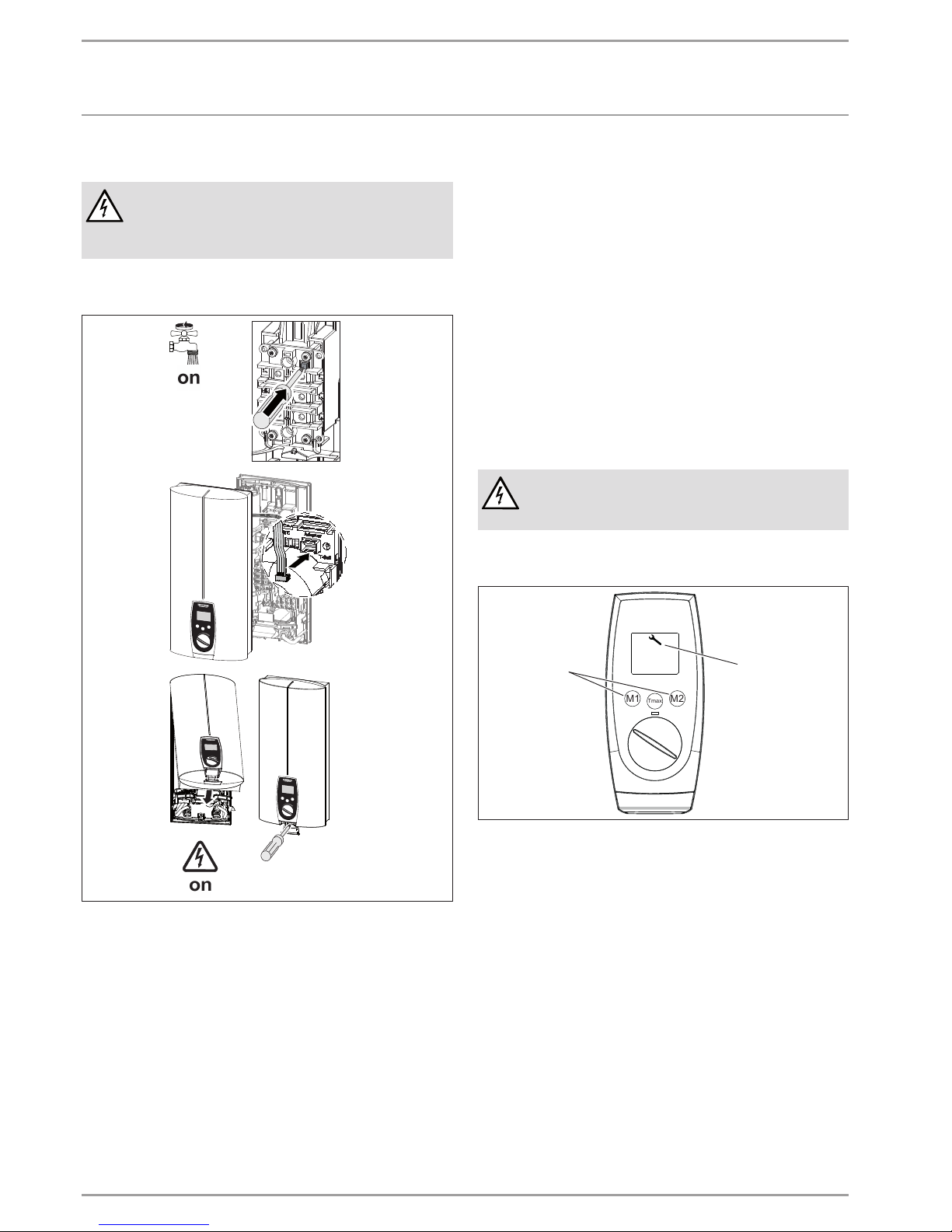

11.2 Montage abschließen
 Öffnen Sie das 3-Wege-Kugelabsperrventil.
26�02�02�1102�
 Montieren Sie das Rückwandunterteil. Achten Sie darauf,
dass das Rückwandunterteil einrastet.
 Richten Sie das montierte Gerät aus, indem Sie den Befesti-
gungsknebel lösen, den Elektroanschluss und die Rückwand
ausrichten und den Befestigungsknebel wieder festdrehen.
Liegt die Geräterückwand nicht an, können Sie das Gerät
unten mit einer zusätzlichen Schraube befestigen.

DEUTSCH
www.stiebel-eltron.com DEL SL electronic LCD | 13
INSTALLATION
Montage
11.3 Montagealternativen
- Elektroanschluss Unterputz oben
- Elektroanschluss Aufputz
- Große Leiterquerschnitte beim Elektroanschluss unten
- Anschluss eines Lastabwurfrelais
- Wasserinstallation Aufputz
- Wasserinstallation Aufputz mit Lötanschluss / Pressfitting
- Wasserinstallation Aufputz, Montage der Gerätekappe
- Montage Rückwandunterteil bei Aufputz-Schraubanschluss
- Verwendung der vorhandenen Wandaufhängung bei
Geräteaustausch
- Installation bei Fliesenversatz
- Gedrehte Gerätekappe
- Betrieb mit vorgewärmtem Wasser
- Verbrühschutz / Temperaturbegrenzung
Elektroanschluss Unterputz oben
26�02�02�1123�
 Schneiden Sie die Kabeltülle für das Elektroanschlusskabel
auf.
 Drücken Sie den Rasthaken zur Befestigung der Netzan-
schlussklemme herunter. Ziehen Sie die Netzanschluss-
klemme heraus.
 Versetzen Sie die Netzanschlussklemme im Gerät von unten
nach oben und befestigen Sie die Netzanschlussklemme,
indem Sie sie unter den Rasthaken schieben.
 Verlegen Sie die Schaltlitzen unter der Litzenführung.
Elektroanschlusskabel Aufputz
 Schneiden oder brechen Sie die benötigte Durchführung in
der Rückwand und Gerätekappe sauber heraus, Positionen
siehe Kapitel „Technische Daten/ Maße und Anschlüsse“. Be-
nutzen Sie gegebenenfalls eine Feile.
 Führen Sie das Elektroanschlusskabel durch die Kabeltülle.
Schließen Sie das Elektroanschlusskabel an die Netzan-
schlussklemme an.
Hinweis
Bei dieser Anschlussart ändert sich die Schutzart des
Gerätes.
 Ändern Sie das Typenschild. Streichen Sie die Anga-
be IP 25 durch und kreuzen Sie das Kästchen IP 24
an. Verwenden Sie dafür einen Kugelschreiber.
Große Leiterquerschnitte beim Elektroanschluss unten
Verwenden Sie große Leiterquerschnitte können Sie die Kabeltülle
nach der Montage des Gerätes montieren.
1.
3. 4.
2.
26�02�02�1124�
 Vor der Montage des Gerätes drücken Sie die Kabeltülle mit
Hilfe eines Schraubendrehers heraus.
 Schieben Sie die Kabeltülle über das Elektroanschlusskabel.
Verwenden Sie hierfür die Montagehilfe. Bei einem Quer-
schnitt >6mm² vergrößern Sie das Loch in der Kabeltülle.
 Schieben Sie die Kabeltülle in die Rückwand.
Anschluss eines Lastabwurfrelais
Setzen Sie das Lastabwurfrelais in Kombination mit anderen Elek-
trogeräten, z.B. Elektrospeicherheizgeräten, in die Elektrovertei-
lung ein. Der Lastabwurf erfolgt bei Betrieb des Durchlauferhit-
zers. Das Lastabwurfrelais erhalten Sie als Zubehör.
!
Sachschaden
Schließen Sie die Phase, die das Lastabwurfrelais schal-
tet, an die gekennzeichnete Klemme der Netzanschluss-
klemme im Gerät an (siehe Kapitel „Technische Daten/
Elektroschaltplan“).

14 | DEL SL electronic LCD www.stiebel-eltron.com
INSTALLATION
Montage
Wasserinstallation Aufputz
Geeignete Druckarmaturen erhalten Sie als Zubehör.
19
24
5 Nm
18 Nm
D0000033104
1
2
1 Wasserstopfen
2 Aufputz-Druckarmatur
 Montieren Sie die Wasserstopfen mit Dichtungen, um den
Unterputzanschluss zu verschließen. Bei den Druckarmatu-
ren aus dem Zubehör befinden sich die Wasserstopfen und
Dichtungen im Lieferumfang.
 Montieren Sie die Armatur.
 Legen Sie das Rückwandunterteil unter die Anschlussrohre
der Armatur. Schieben Sie das Rückwandunterteil in die
Rückwand ein.
 Verschrauben Sie die Anschlussrohre mit dem Gerät.
Wasserinstallation Aufputz mit Lötanschluss/ Pressfitting
Mit dem Zubehör Lötanschluss oder Pressfitting können Sie sowohl
Kupferrohrleitungen als auch Kunststoffrohrleitungen verbinden.
Für die Montage müssen Sie die Gerätekappe vorbereiten, siehe
Kapitel „Wasserinstallation Aufputz, Montage der Gerätekappe“.
Der Lötanschluss mit Schraubanschluss ist für 12 mm Kupferrohr-
leitungen geeignet.
 Schieben Sie die Überwurfmuttern über die Anschlussrohre.
 Verlöten Sie die Einlegeteile mit den Kupferleitungen.
 Schieben Sie das Rückwandunterteil unter die Anschlussroh-
re der Armatur. Rasten Sie das Rückwandunterteil ein.
 Montieren Sie die Dichtungselemente auf die Anschlussrohre.
 Verschrauben Sie die Anschlussrohre mit dem Gerät.
Hinweis
Beachten Sie die Hinweise des Armaturenherstellers.
Wasserinstallation Aufputz, Montage der Gerätekappe
D0000061397
4
3
2
1
1 Rückwandführungsstücke
2 Schraube
3 Kappenführungsstücke
4 Durchführungsöffnung
 Brechen Sie die Durchführungsöffnungen in der Gerätekappe
sauber aus. Benutzen Sie gegebenenfalls eine Feile.
Hinweis
Mit den Lippen der Kappenführungsstücke lassen sich ein
leichter Versatz der Armaturenanschlussrohre abdichten.
 Beim Versatz der Armaturenanschlussrohre montie-
ren Sie keine Rückwandführungsstücke.
 Bei der Montage der Armaturenanschlussrohre ohne Versatz
brechen Sie die Lippen der Kappenführungsstücke heraus.
 Rasten Sie die Kappenführungsstücke in die Durchführungs-
öffnungen ein.
 Setzen Sie die Rückwandführungsstücke auf die Rohre.
Schieben Sie sie zusammen. Anschließend schieben Sie die
Führungsstücke bis zum Anschlag an die Rückwand.
 Befestigen Sie die Rückwand unten mit einer Schraube.
Montage Rückwandunterteil bei Aufputz-Schraubanschluss
Sie können das Rückwandunterteil nach der Armaturenmontage
montieren.
1
2
26�02�02�1080
1 Verbindungsstücke aus dem Beipack
2 Schraube
 Sägen Sie das Rückwandunterteil an den Markierungen auf.
 Montieren Sie das Rückwandunterteil, indem Sie es seitlich
aufbiegen und über die Aufputzrohre führen.
 Stecken Sie die Verbindungsstücke von hinten in das Rück-
wandunterteil ein.
 Rasten Sie das Rückwandunterteil in die Rückwand ein.

DEUTSCH
www.stiebel-eltron.com DEL SL electronic LCD | 15
INSTALLATION
Montage
 Befestigen Sie das Rückwandunterteil mit einer Schraube.
Wandaufhängung bei Geräteaustausch
Eine vorhandene Wandaufhängung eines StiebelEltron Gerätes
können Sie bei Geräteaustausch verwenden (Ausnahme Durch-
lauferhitzer DHF).
 Drücken Sie das Gerät über den Gewindebolzen der vorhan-
denen Wandaufhängung. Stoßen Sie dabei die Weichdich-
tung in der Rückwand des Gerätes durch. Verwenden Sie
gegebenenfalls einen Schraubendreher.
DHF-Austausch
26�02�02�0815�
 Versetzen Sie den Gewindebolzen auf der Wandaufhängung
(der Gewindebolzen hat ein selbstfurchendes Gewinde).
 Drehen Sie die Wandaufhängung um 180° und montieren
Sie sie an die Wand (der Schriftzug DHF erscheint dann in
Leserichtung).
Installation bei Fliesenversatz
110
20
26�02�02�1066�
2
1
1 Mindestauflage des Gerätes
2 Maximaler Fliesenversatz
 Justieren Sie den Wandabstand. Verriegeln Sie die Rückwand
mit dem Befestigungsknebel durch eine Rechtsdrehung um
90°.
Gedrehte Gerätekappe
Sie können die Gerätekappe bei einer Untertischmontage drehen.
electronic comfor t
electro ni c com f or t
D0000040745
 Demontieren Sie das Bedienteil aus der Gerätekappe,
indem Sie die Rasthaken drücken und das Bedienteil
herausnehmen.
 Drehen Sie die Gerätekappe (nicht das Gerät) und montieren
Sie das Bedienteil wieder, bis alle Rasthaken einrasten. Beim
Einrasten der Rasthaken müssen Sie an der Innenseite der
Gerätekappe gegendrücken (schraffierter Bereich).
 Stecken Sie das Sollwertgeberkabel auf die Elektronik (siehe
Kapitel „Inbetriebnahme/ Erstinbetriebnahme“).
 Hängen Sie die Gerätekappe unten ein. Schwenken Sie sie
oben auf die Rückwand.
 Schieben Sie für einen richtigen Sitz der umlaufenden Rück-
wanddichtung die Kappe etwas vor und zurück.
 Verschrauben Sie die Gerätekappe.
Betrieb mit vorgewärmtem Wasser
Mit dem Einbau einer Zentral-Thermostatarmatur wird die maxi-
male Zulauftemperatur begrenzt (siehe Kapitel „Gerätebeschrei-
bung/ Zubehör“).
Verbrühschutz / Temperaturbegrenzung
60
43
D0000040985
2
1
1 Position 43: maximale Temperatureinstellung 43°C
2 Position 60: keine Temperaturbegrenzung, Temperaturein-
stellbereich siehe Kapitel Technische Daten/ Datentabelle“.
 Nehmen Sie die Gerätekappe ab.
 Schieben Sie den Schalter in die gewünschte Position.
 Montieren Sie die Gerätekappe.

16 | DEL SL electronic LCD www.stiebel-eltron.com
INSTALLATION
Inbetriebnahme
12. Inbetriebnahme
WARNUNG Stromschlag
Die Inbetriebnahme darf nur durch einen Fachhandwer-
ker unter der Beachtung der Sicherheitsvorschriften er-
folgen.
12.1 Erstinbetriebnahme
electroniccomfort
D0000040746
 Öffnen und schließen Sie mehrfach alle angeschlossenen
Entnahmeventile, bis das Leitungsnetz und das Gerät luftfrei
sind.
 Kontrollieren Sie die Verschraubungen des Gerätes auf
Dichtheit.
 Aktivieren Sie den Sicherheitsdruckbegrenzer bei Fließdruck,
indem Sie die Rücksetztaste fest eindrücken (das Gerät wird
mit deaktiviertem Sicherheitsdruckbegrenzer ausgeliefert).
 Stecken Sie den Stecker des Temperatureinstellers auf die
Elektronik „T-soll“.
 Montieren Sie die Gerätekappe und befestigen Sie die Gerä-
tekappe mit der Schraube.
 Schalten Sie die Netzspannung ein.
 Prüfen Sie die Arbeitsweise des Gerätes.
 Ziehen Sie die Schutzfolie von der Bedienblende ab.
Übergabe des Gerätes
 Erklären Sie dem Benutzer die Funktion des Gerätes und ma-
chen Sie ihn mit dem Gebrauch des Gerätes vertraut.
 Weisen Sie den Benutzer auf mögliche Gefahren hin, speziell
die Verbrühungsgefahr.
 Übergeben Sie diese Anleitung.
12.2 Wiederinbetriebnahme
siehe Kapitel „Einstellungen und Anzeigen / Nach Unterbrechung
der Wasserversorgung“
13. Außerbetriebnahme
 Trennen Sie das Gerät allpolig vom Netzanschluss.
 Entleeren Sie das Gerät (siehe Kapitel „Wartung“).
14. Störungsbehebung
WARNUNG Stromschlag
Zur Kontrolle des Gerätes muss die Netzspannung am
Gerät anliegen.
14.1 Kundendienstmodus
M1 Tmax M2
D0000040982
12
1 Speichertasten M1 und M2
2 Schlüsselsymbol
Das Schlüsselsymbol erscheint im Fehlerfall auf dem Display oder
bei aktiviertem Kundendienstmodus.
 Aktivieren Sie den Kundendienstmodus, indem Sie zusam-
men die beiden Speichertasten M1 und M2 >6Sekunden
drücken.
 Deaktivieren Sie den Kundendienstmodus, indem Sie eine
der drei Tasten kurz drücken. Der Kundendienstmodus wird
automatisch nach 30Sekunden ohne Bedienung beendet.
Fehleranzeigen
--- keine Anzeige, es liegt kein Fehler vor
ntc Fehlfunktion des Auslauffühlers
ELE Fehler in der Elektronik

DEUTSCH
www.stiebel-eltron.com DEL SL electronic LCD | 17
INSTALLATION
Störungsbehebung
14.2 Anzeigemöglichkeiten LED-Diagnoseampel
Anzeigemöglichkeiten
rot leuchtet bei Störung
gelb leuchtet bei Heizbetrieb
grün blinkt: Gerät am Netz
14.3 Störungstabelle
LED-Diagnose-
ampel
Störung Ursache Behebung
keine Anzeige Kein warmes Wasser. Die Sicherung in der Hausinstallation hat ausgelöst. Prüfen Sie die Sicherung in der Hausinstallation.
Der Sicherheitsdruckbegrenzer hat ausgelöst. Beseitigen Sie die Fehlerursache (z.B. ein defekter
Druckspüler.
Schützen Sie das Heizsystem vor Überhitzung,
indem Sie ein dem Gerät nachgeschaltetes Zapfven-
til eine Minute öffnen. Dadurch wird das Heizsystem
druckentlastet und abgekühlt.
Aktivieren Sie den Sicherheitsdruckbegrenzer bei
Fließdruck, indem Sie die Rücksetztaste drücken,
siehe auch Kapitel „Erstinbetriebnahme“.
Die Elektronik ist defekt. Prüfen Sie die Elektronik, ggf. ersetzen.
grün blinkend Das Gerät schaltet nicht ein. Der Durchfluss ist zu gering. Entkalken / Reinigen Sie angeschlossene Strahlreg-
ler / Duschkopf.
Der Durchfluss ist zu gering. Reinigung das Sieb im Wassereinlauf.
Kein warmes Wasser bei Durch-
fluss >3l/min.
Der Stecker der Durchflusserkennung (DFE) ist nicht
aufgesteckt.
Stecken Sie den Stecker der Durchflusserkennung
wieder auf.
Die Durchflusserkennung (DFE) ist defekt. Kontrollieren Sie die Durchflusserkennung, ggf.
ersetzen.
grün blinkend und
gelb leuchtend
Kein warmes Wasser bei Durch-
fluss >3l/min.
Der Sicherheitstemperaturbegrenzer hat ausgelöst
oder ist unterbrochen.
Prüfen Sie das Gerät und den Sicherheitstempera-
turbegrenzer.
Die Solltemperatur wird nicht
erreicht.
Eine Phase fehlt. Prüfen Sie die Sicherung in der Hausinstallation.
Das Heizsystem ist defekt. Messen Sie den Widerstand vom Heizsystem, ggf.
ersetzen.
Der Auslauftemperaturfühler ist defekt. Prüfen Sie den Auslauftemperaturfühler, ggf. er-
setzen.
Das Gerät ist an der Leistungsgrenze. Reduzieren Sie den Durchfluss oder bauen Sie den
Durchflussmengenbegrenzer ein.
Die Auslauftemperatur beträgt
unabhängig vom Sollwertgeber
ca. 45°C
Der Sollwertgeber oder das Verbindungskabel ist de-
fekt oder das Verbindungskabel ist nicht aufgesteckt.
Stecken Sie das Verbindungskabel auf, ggf. Soll-
wertgeber ersetzen.
Eine Solltemperatur >43°C wird
nicht erreicht.
Die Temperaturbegrenzung (Kindersicherung) / der
Verbrühschutz ist aktiviert.
Deaktivieren Sie die Temperaturbegrenzung (Kin-
dersicherung) / der Verbrühschutz.
grün blinkend und
rot leuchtend
Kein warmes Wasser. Der Auslauftemperaturfühler ist defekt. Prüfen Sie den Auslauftemperaturfühler, ggf. er-
setzen.
Der Kaltwasser-Sensor ist defekt. Prüfen Sie die Elektronik, ggf. ersetzen.
Die Lufterkennung sensiert Luft im Wasser und schal-
tet die Heizleistung kurzzeitig ab.
Das Gerät geht nach einer Minute wieder in Betrieb.
Der Durchfluss ist >25l/min. Reduzieren Sie den Durchfluss oder bauen Sie den
Durchflussmengenbegrenzer ein.
Die eingestellten Temperaturen
über 45°C werden nicht erreicht.
Die Kaltwasserzulauftemperatur ist höher als 45°C
(z.B. bei solar vorgewärmtem Wasser).
Verringern Sie die Kaltwasserzulauftemperatur zum
Gerät.

18 | DEL SL electronic LCD www.stiebel-eltron.com
INSTALLATION
Wartung
15. Wartung
WARNUNG Stromschlag
Trennen Sie bei allen Arbeiten das Gerät allpolig vom
Netzanschluss.
Gerät entleeren
Das Gerät können Sie für Wartungsarbeiten oder zum Schutz vor
Frost entleeren.
VORSICHT Verbrühung
Beim Entleeren des Gerätes kann heißes Wasser aus-
treten.
 Schließen Sie das Absperrventil in der
Kaltwasser-Zulaufleitung.
 Öffnen Sie die alle Entnahmeventile.
 Lösen Sie die Wasseranschlüsse vom Gerät.
 Lagern Sie ein demontiertes Gerät frostfrei, da sich Restwas-
ser im Gerät befindet, das gefrieren und Schäden verursa-
chen kann.
16. Technische Daten
16.1 Maße und Anschlüsse
478
100
414
44
105≤ 20225
140
30
35
35
114
368
b02
c01c06
D0000017971
Alternative Anschlussmöglichkeiten
165
50
44
30
35
72
325
338
47
b03
b02
b04
b04
b04
b04 b04
D0000019212
DEL SL
b02 Durchführung elektr. Leitungen I
b03 Durchführung elektr. Leitungen II
b04 Durchführung elektr. Leitungen III
c01 Kaltwasser Zulauf Außengewinde G 1/2 A
c06 Warmwasser Auslauf Außengewinde G 1/2 A
16.2 Elektroschaltplan
3/PE ~ 380-415 V
85�02�02�0005�
1 Beheizung
2 Sicherheitstemperaturbegrenzer
3 Sicherheitsdruckbegrenzer

DEUTSCH
www.stiebel-eltron.com DEL SL electronic LCD | 19
INSTALLATION
Technische Daten
Vorrangschaltung mit Lastabwurfrelais (LR 1-A)
siehe auch Kapitel „Gerätebeschreibung / Zubehör“
85�02�02�0003�
2
1
1 Steuerleitung zum Schaltschütz des 2. Gerätes (z.B.
Elektrospeicherheizgerät).
2 Steuerkontakt öffnet beim Einschalten des
Durchlauferhitzers.
16.3 Warmwasserleistung
Die Warmwasserleistung ist abhängig von der anliegenden Netz-
spannung, der Anschlussleistung des Gerätes und der Kaltwas-
ser-Zulauftemperatur . Die Nennspannung und die Nennleistung
entnehmen Sie dem Typenschild (siehe „Kapitel „Problembehe-
bung“).
Anschlussleistung in kW 38 °C Warmwasserleistung in l/min.
Nennspannung Kaltwasser-Zulauftemperatur
380 V 400 V 415 V 5°C 10°C 15°C 20°C
16,2 7,0 8,3 10,1 12,9
16,3 7,1 8,3 10,1 12,9
18,0 7,8 9,2 11,2 14,3
19,0 8,2 9,7 11,8 15,1
19,4 8,4 9,9 12,0 15,4
21,0 9,1 10,7 13,0 16,7
21,7 9,4 11,1 13,5 17,2
22,6 9,8 11,5 14,0 17,9
23,5 10,2 12,0 14,6 18,7
24,0 10,4 12,2 14,9 19,0
24,4 10,6 12,4 15,2 19,4
25,8 11,2 13,2 16,0 20,5
26,0 11,3 13,3 16,1 20,6
27,0 11,7 13,8 16,8 21,4
Anschlussleistung in kW 50 °C Warmwasserleistung in l/min.
Nennspannung Kaltwasser-Zulauftemperatur
380 V 400 V 415 V 5°C 10°C 15°C 20°C
16,2 5,1 5,8 6,6 7,7
16,3 5,2 5,8 6,7 7,8
18,0 5,7 6,4 7,3 8,6
19,0 6,0 6,8 7,8 9,0
19,4 6,2 6,9 7,9 9,2
21,0 6,7 7,5 8,6 10,0
21,7 6,9 7,8 8,9 10,3
22,6 7,2 8,1 9,2 10,8
23,5 7,5 8,4 9,6 11,2
24,0 7,6 8,6 9,8 11,4
24,4 7,7 8,7 10,0 11,6
25,8 8,2 9,2 10,5 12,3
26,0 8,3 9,3 10,6 12,4
27,0 8,6 9,6 11,0 12,9
16.4 Einsatzbereiche/ Umrechnungstabelle
Spezifischer elektrischer Widerstand und spezifische elektrische
Leitfähigkeit (siehe Kapitel „Datentabelle“).
Normangabe bei
15°C 20°C 25°C
Wider-
stand ρ
Leitfähigkeit σWider-
stand ρ
Leitfähigkeit σWider-
stand ρ
Leitfähigkeit σ
Ωcm mS/m μS/cm Ωcm mS/m μS/cm Ωcm mS/m μS/cm
900 111 1111 800 125 1250 735 136 1361
1000 100 1000 890 112 1124 815 123 1227
16.5 Druckverluste
Armaturen
Druckverlust der Armaturen bei Volumenstrom 10 l/min
Einhandmischer, ca. MPa 0,04 - 0,08
Thermostatarmatur, ca. MPa 0,03 - 0,05
Handbrause, ca. MPa 0,03 - 0,15
Rohrnetz-Dimensionierungen
Für die Berechnung der Rohrnetz-Dimensionierungen setzen Sie
einen Druckverlust von 0,1MPa für das Gerät ein.
16.6 Störfallbedingungen
Im Störfall können in der Installation kurzfristig Belastungen von
maximal 80 °C bei einem Druck von 1,0 MPa auftreten.

20 | DEL SL electronic LCD www.stiebel-eltron.com
INSTALLATION
Technische Daten
16.7 Angaben zum Energieverbrauch
Die Produktdaten entsprechen den EU-Verordnungen zur Richtli-
nie für umweltgerechte Gestaltung energieverbrauchsrelevanter
Produkte (ErP).
DEL 18/21/24 SL DEL 27 SL
233678 233679
Hersteller STIEBEL ELTRON STIEBEL ELTRON
Lastprofil S S
Energieeffizienzklasse A A
Jährlicher Stromverbrauch kWh 477 473
Energetischer Wirkungsgrad %39 39
Temperatureinstellung ab Werk °C 60 60
Schallleistungspegel dB(A) 15 15
Besondere Hinweise zur Effizienzmessung Angaben bei Pmax. keine
16.8 Datentabelle
DEL 18/21/24 SL DEL 27 SL
233678 233679
Elektrische Daten
Nennspannung V380 400 415 380 400 415
Nennleistung kW 16,2/19/21,7 18/21/24 19,4/22,6/25,8 24,4 27
Nennstrom A27,6/29,5/33,3 29/31/35 30,1/32,2/36,3 37,1 39
Absicherung A32/32/35 32/32/35 32/32/40 40 40
Phasen 3/PE 3/PE
Frequenz Hz 50/60 50/60 50/- 50/- 50/- 50/-
Spezifischer Widerstand ρ15 ≥ (bei ϑkalt ≤25°C) Ω cm 900 900 1000 900 900 1000
Spezifische Leitfähigkeit σ15 ≤ (bei ϑkalt ≤25°C) μS/cm 1111 1111 1000 1111 1111 1000
Spezifischer Widerstand ρ15 ≥ (bei ϑkalt ≤45°C) Ω cm 1200 1200 1300 1200 1200 1300
Spezifische Leitfähigkeit σ15 ≤ (bei ϑkalt ≤45°C) μS/cm 833 833 770 833 833 770
Max. Netzimpedanz bei 50Hz Ω 0,284 0,270 0,260 0,254 0,241
Anschlüsse
Wasseranschluss G 1/2 A G 1/2 A
Einsatzgrenzen
Max. zulässiger Druck MPa 1,0 1,0
Max. Zulauftemperatur für Nacherwärmung °C 45 45
Werte
Max. zulässige Zulauftemperatur °C 65 65
Ein l/min >2,5 >2,5
Volumenstrom für Druckverlust l/min 5,2/6,0/6,9 7,7
Druckverlust bei Volumenstrom MPa 0,08/0,10/0,13 (0,06/0,08/0,10 ohne DMB) 0,16 (0,12 ohne DMB)
Volumenstrom-Begrenzung bei l/min 12 (7,5) 12 (7,5)
Warmwasserdarbietung l/min 9,2/10,7/12,3 13,3
Δϑbei Darbietung K28 28
Hydraulische Daten
Nenninhalt l0,4 0,4
Ausführungen
Anschlussleistung wählbar X -
Temperatureinstellung °C 30-60 30-60
Schutzklasse 1 1
Isolierblock Kunststoff Kunststoff
Heizsystem Wärmeerzeuger Blankdraht Blankdraht
Kappe und Rückwand Kunststoff Kunststoff
Farbe weiß weiß
Schutzart (IP) IP25 IP25
Dimensionen
Höhe mm 478 478
Breite mm 225 225
Tiefe mm 105 105
Gewichte
Gewicht kg 3,6 3,6
