STIEBEL ELTRON DHB-E 18 SLi 25 A electronic User manual

GEBRAUCHS- UND MONTAGEANLEITUNG
OPERATING AND INSTALLATION INSTRUCTIONS
INSTRUCTIONS D‘UTILISATION ET DE MONTAGE
GEBRUIKS- EN MONTAGEAANWIJZING
NÁVOD K POUŽÍVÁNÍ A MONTÁŽI
INSTRUKCJA OBSŁUGI I MONTAŻU
Vollelektronisch geregelter Durchlauferhitzer | Instantaneous water heater with full
electronic control | Chauffe-eau instantané à régulation entièrement électronique|
Volledig elektronisch geregelde elektrische doorstromer | Plně elektronicky
regulovaný průtokový ohřívač | Caikowicie elektronicznie regulowany przepływowy
ogrzewacz wody
» DHE 18 SLi 25 A
» DHE 18/21/24 SLi
» DHE 27 SLi

2|DHE SLi www.stiebel-eltron.com
INHALT | BEDIENUNG
Allgemeine Hinweise
BEDIENUNG
1. Allgemeine Hinweise ����������������������������������������2
1.1 Sicherheitshinweise��������������������������������������������� 2
1.2 Andere Markierungen in dieser Dokumentation ���������� 3
1.3 Maßeinheiten����������������������������������������������������� 3
2. Sicherheit �����������������������������������������������������3
2.1 Bestimmungsgemäße Verwendung ������������������������� 3
2.2 Allgemeine Sicherheitshinweise����������������������������� 3
2.3 Prüfzeichen ������������������������������������������������������� 3
3. Gerätebeschreibung �����������������������������������������4
4. Einstellungen und Anzeigen ��������������������������������4
4.1 Bedienfeld am Gerät �������������������������������������������� 4
4.2 Temperatur einstellen ������������������������������������������ 5
4.3 Sparmonitor aufrufen������������������������������������������� 5
4.4 Einstellungen am Gerät���������������������������������������� 6
5. Reinigung, Pflege und Wartung ����������������������������7
6. Problembehebung �������������������������������������������7
INSTALLATION
7. Sicherheit �����������������������������������������������������8
7.1 Allgemeine Sicherheitshinweise������������������������������ 8
7.2 Vorschriften, Normen und Bestimmungen����������������� 8
8. Gerätebeschreibung �����������������������������������������8
8.1 Lieferumfang ����������������������������������������������������� 8
8.2 Zubehör������������������������������������������������������������ 8
9. Vorbereitungen�����������������������������������������������9
9.1 Montageort ������������������������������������������������������� 9
9.2 Werkseinstellungen ��������������������������������������������� 9
10. Montage����������������������������������������������������� 10
10.1 Montage abschließen ������������������������������������������ 12
10.2 Montage-Alternativen ����������������������������������������� 12
11. Inbetriebnahme �������������������������������������������� 15
11.1 Erstinbetriebnahme �������������������������������������������� 15
11.2 Wiederinbetriebnahme���������������������������������������� 15
12. Kundendienstmodus��������������������������������������� 15
13. Außerbetriebnahme ��������������������������������������� 16
14. Störungsbehebung����������������������������������������� 16
15. Wartung����������������������������������������������������� 18
16. Technische Daten������������������������������������������� 18
16.1 Maße und Anschlüsse ����������������������������������������� 18
16.2 Elektroschaltplan ����������������������������������������������� 18
16.3 Mischwassermenge/ Auslaufmenge ����������������������� 19
16.4 Einsatzbereiche / Umrechnungstabelle �������������������� 19
16.5 Druckverluste���������������������������������������������������� 19
16.6 Störfallbedingungen ������������������������������������������� 19
16.7 Angaben zum Energieverbrauch ���������������������������� 20
16.8 Datentabelle ����������������������������������������������������� 20
GARANTIE
UMWELT UND RECYCLING
BEDIENUNG
1. Allgemeine Hinweise
Das Kapitel „Bedienung“ richtet sich an den Gerätebenutzer und
den Fachhandwerker.
Das Kapitel „Installation“ richtet sich an den Fachhandwerker.
Hinweis Lesen Sie diese Anleitung vor dem Gebrauch sorgfältig
durch und bewahren Sie sie auf.
Geben Sie die Anleitung gegebenenfalls an einen nach-
folgenden Benutzer weiter.
1.1 Sicherheitshinweise
1.1.1 Aufbau von Sicherheitshinweisen
SIGNALWORT Art der Gefahr Hier stehen mögliche Folgen bei Nichtbeachtung des
Sicherheitshinweises.
 Hier stehen Maßnahmen zur Abwehr der Gefahr.
1.1.2 Symbole, Art der Gefahr
Symbol Art der Gefahr
!Verletzung
Stromschlag
Verbrennung oder Verbrühung
1.1.3 Signalworte
SIGNALWORT Bedeutung
GEFAHR Hinweise, deren Nichtbeachtung schwere Verletzungen
oder Tod zur Folge haben.
WARNUNG Hinweise, deren Nichtbeachtung schwere Verletzungen
oder Tod zur Folge haben kann.
VORSICHT Hinweise, deren Nichtbeachtung zu mittelschweren oder
leichten Verletzungen führen kann.

BEDIENUNG
Sicherheit
DEUTSCH
WWW.stiebel-eltron.com DHE SLi | 3
1.2 Andere Markierungen in dieser Dokumentation
Hinweis Hinweise werden durch horizontale Linien ober- und un-
terhalb des Textes begrenzt. Allgemeine Hinweise wer-
den mit dem nebenstehenden Symbol gekennzeichnet.
 Lesen Sie die Hinweistexte sorgfältig durch.
Symbol
!Sachschaden
(Geräte-, Folge-, Umweltschaden)
Geräteentsorgung
 Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen.
Die erforderlichen Handlungen werden Schritt für Schritt
beschrieben.
1.3 Maßeinheiten
Hinweis Wenn nicht anders angegeben, ist die verwendete Maß-
einheit Millimeter.
2. Sicherheit
2.1 Bestimmungsgemäße Verwendung
Das Gerät ist für den Einsatz im häuslichen Umfeld vorgesehen.
Es kann von nicht eingewiesenen Personen sicher bedient wer-
den. In nicht häuslicher Umgebung, z. B. im Kleingewerbe, kann
das Gerät ebenfalls verwendet werden, sofern die Benutzung in
gleicher Weise erfolgt.
Eine andere oder darüber hinausgehende Benutzung gilt als nicht
bestimmungsgemäß. Zum bestimmungsgemäßen Gebrauch ge-
hört auch das Beachten dieser Anleitung sowie der Anleitungen
für eingesetztes Zubehör.
Das Druckgerät dient zur Erwärmung von Trinkwasser oder zur
Nacherwärmung von vorgewärmtem Wasser. Das Gerät kann ein
oder mehrere Entnahmestellen versorgen.
2.2 Allgemeine Sicherheitshinweise
VORSICHT Verbrennung Die Armatur kann während des Betriebs eine Temperatur
von über 60°C annehmen.
Bei Auslauftemperaturen größer 43°C besteht Verbrü-
hungsgefahr.
!WARNUNG Verletzung
Das Gerät kann von Kindern ab 8 Jahren sowie von Per-
sonen mit verringerten physischen, sensorischen oder
mentalen Fähigkeiten oder Mangel an Erfahrung und
Wissen benutzt werden, wenn sie beaufsichtigt werden
oder bezüglich des sicheren Gebrauchs des Geräts unter-
wiesen wurden und die daraus resultierenden Gefahren
verstanden haben. Kinder dürfen nicht mit dem Gerät
spielen. Reinigung und Benutzer-Wartung dürfen nicht
von Kindern ohne Beaufsichtigung durchgeführt werden.
Falls Kinder oder Personen mit eingeschränkten körperlichen, sen-
sorischen oder geistigen Fähigkeiten das Gerät benutzen, empfeh-
len wir eine dauerhafte Temperaturbegrenzung. Die Begrenzung
können Sie oder der Fachhandwerker einstellen:
- Kindersicherung vom Benutzer einstellbar
- Verbrühschutz vom Fachhandwerker einstellbar
!Sachschaden
Das Gerät und die Armatur sind vom Nutzer vor Frost zu
schützen.
2.3 Prüfzeichen
Siehe Typenschild am Gerät
Landesspezifische Zulassungen und Zeugnisse: Deutschland
Für das Gerät ist auf Grund der Landesbauordnungen ein all-
gemeines bauaufsichtliches Prüfzeugnis zum Nachweis der Ver-
wendbarkeit hinsichtlich des Geräuschverhaltens erteilt.
DIN 4109
PA-IX 6830/I

BEDIENUNG
Gerätebeschreibung
4|DHE SLi www.stiebel-eltron.com
3. Gerätebeschreibung
Das vollelektronisch geregelte Gerät mit automatischer Leistungs-
anpassung hält die Auslauftemperatur konstant. Das Wasser wird
durch die vollelektronische Regelung mit Motorventil gradgenau
auf die eingestellte Temperatur erwärmt. Dies geschieht unab-
hängig von der Zulauftemperatur.
Warmwassertemperatur
Die Warmwasser-Auslauftemperatur können Sie stufenlos
einstellen. Die eingestellte Temperatur erscheint auf dem
Display.
Heizsystem
Das Blankdraht-Heizsystem hat einen druckfesten Kupfermantel.
Das Heizsystem ist für kalkarme und kalkhaltige Wässer geeignet,
es ist gegen Verkalkung weitgehend unempfindlich. Das Heizsys-
tem sorgt für eine schnelle und effiziente Warmwasserversorgung.
Hinweis Das Gerät ist mit einer Lufterkennung ausgestattet, die
eine Beschädigung des Heizsystems weitgehend verhin-
dert. Gelangt während des Betriebes Luft in das Gerät,
schaltet die Heizleistung automatisch für eine Minute aus
und das Heizsystem ist geschützt.
Hintergrundbeleuchtung im Display
Das Display hat eine zweifarbige Hintergrundbeleuchtung (grün/
bernstein).
Effizienz-Display
Das grüne ECO-Backlight signalisiert besonders ökonomische Be-
triebszustände
- wenn die eingeschaltete Leistung kleiner 80% ist
- wenn bei einer Zulauftemperatur von größer 35°C die maxi-
male Leistung kleiner 80% ist
- wenn bei eingeschalteter ECO-Funktion die maximale Leis-
tung kleiner 80% ist
In allen anderen Betriebszuständen ist die Hintergrundbeleuch-
tung bernsteinfarben.
Sparmonitor
Das Gerät besitzt einen Sparmonitor. Dieser wird mit einem Druck
auf die entsprechende Taste aktiviert. Anzeigen:
- Energieeinsparung*
- Wassereinsparung*
- CO2-Einsparung*
- Energiemenge
- Wasserverbrauch
* im Vergleich zu hydraulischen Durchlauferhitzern. Berechnung
für einen 3-Personen-Haushalt mit personenbezogenen Nutzwas-
serbedarf und Nutzenergiebedarf nach VDI 2067. Strom - und Was-
serkosten sind individuell programmierbar.
4. Einstellungen und Anzeigen
Sie können das Gerät am Bedienfeld einstellen.

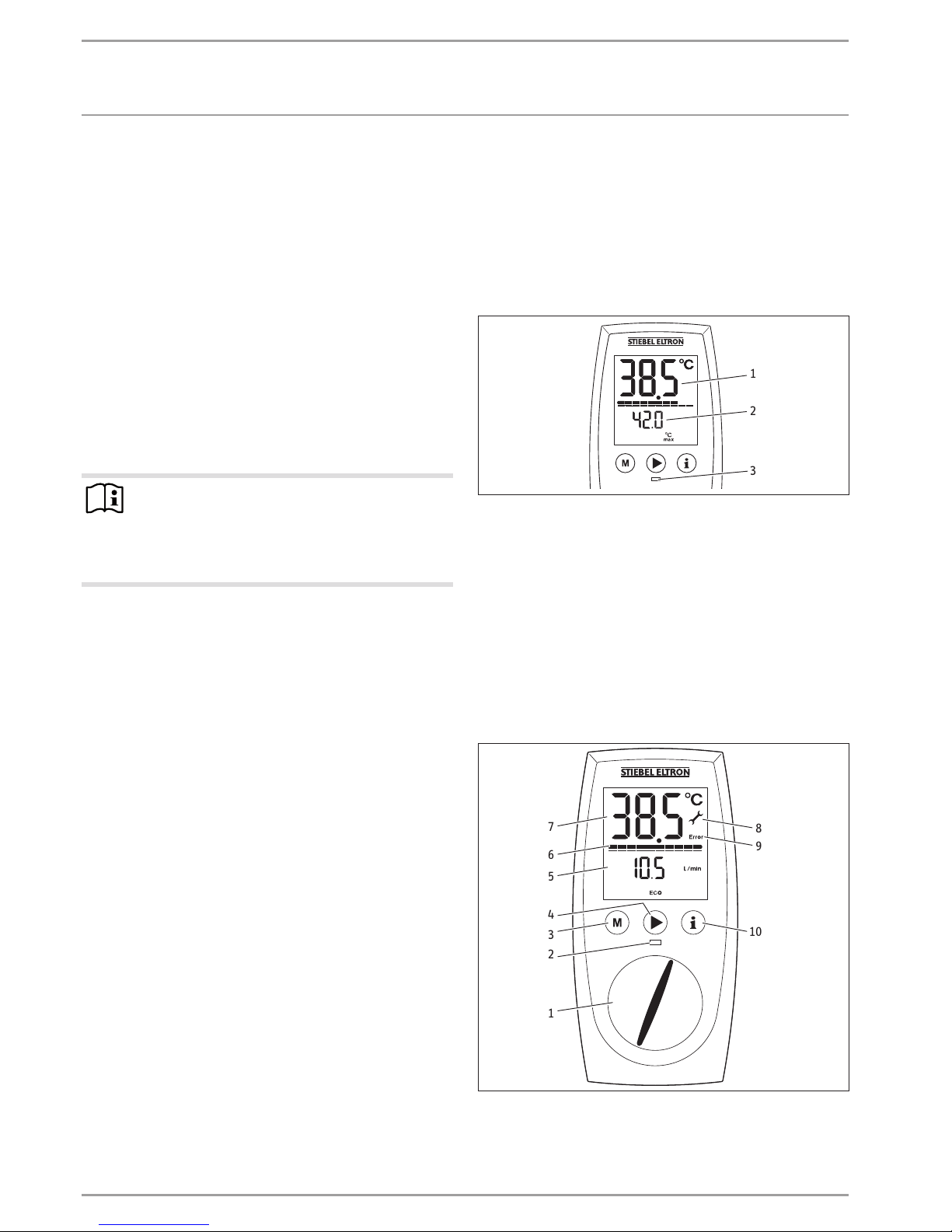

Einlauftemperaturhinweis
Wenn die Einlauftemperatur größer als die Wunschtemperatur ist,
z.B. bei Solar vorgewärmtem Wasser, blinkt die Temperaturan-
zeige und die zweite Anzeige zeigt die Zulauftemperatur an. Es
erfolgt keine weitere Erwärmung des Wassers.
D0000033113
2
1
3
1 Anzeige Temperatur blinkt
2 Anzeige Zulauftemperatur
3 Leuchtdiode Verbrühgefahr; rote Leuchtdiode bei Temperatu-
reinstellung > 43°C
Einstellungsempfehlung bei Betrieb mit einer
Thermostatarmatur
Stellen Sie die Temperatur am Gerät auf 60°C ein.
Nach Unterbrechung der Wasserversorgung
siehe Kapitel „Wiederinbetriebnahme“
4.1 Bedienfeld am Gerät
D0000033114
1
2
3
4
5
69
78
10
1 Temperatur-Einstellknopf
2 Leuchtdiode Verbrühgefahr
3 Speichertaste
4 Menütaste
5 Anzeige zusätzlicher Wert

BEDIENUNG
Einstellungen und Anzeigen
DEUTSCH
WWW.stiebel-eltron.com DHE SLi | 5
6 Anzeige Heizleistung
7 Anzeige Temperatur
8 Symbol Service
9 Symbol Fehler
10 Informationstaste Sparmonitor
Bei Lieferung ist die Hintergrundbeleuchtung so eingestellt, dass
sich die Beleuchtung automatisch einschaltet, sobald Sie den Ein-
stellknopf oder eine Taste betätigen oder das Gerät heizt. Nach
30Sekunden ohne Betätigung oder ohne Heizbetrieb schaltet sich
die Hintergrundbeleuchtung aus. Sie können auch auf Dauerbe-
leuchtung stellen.

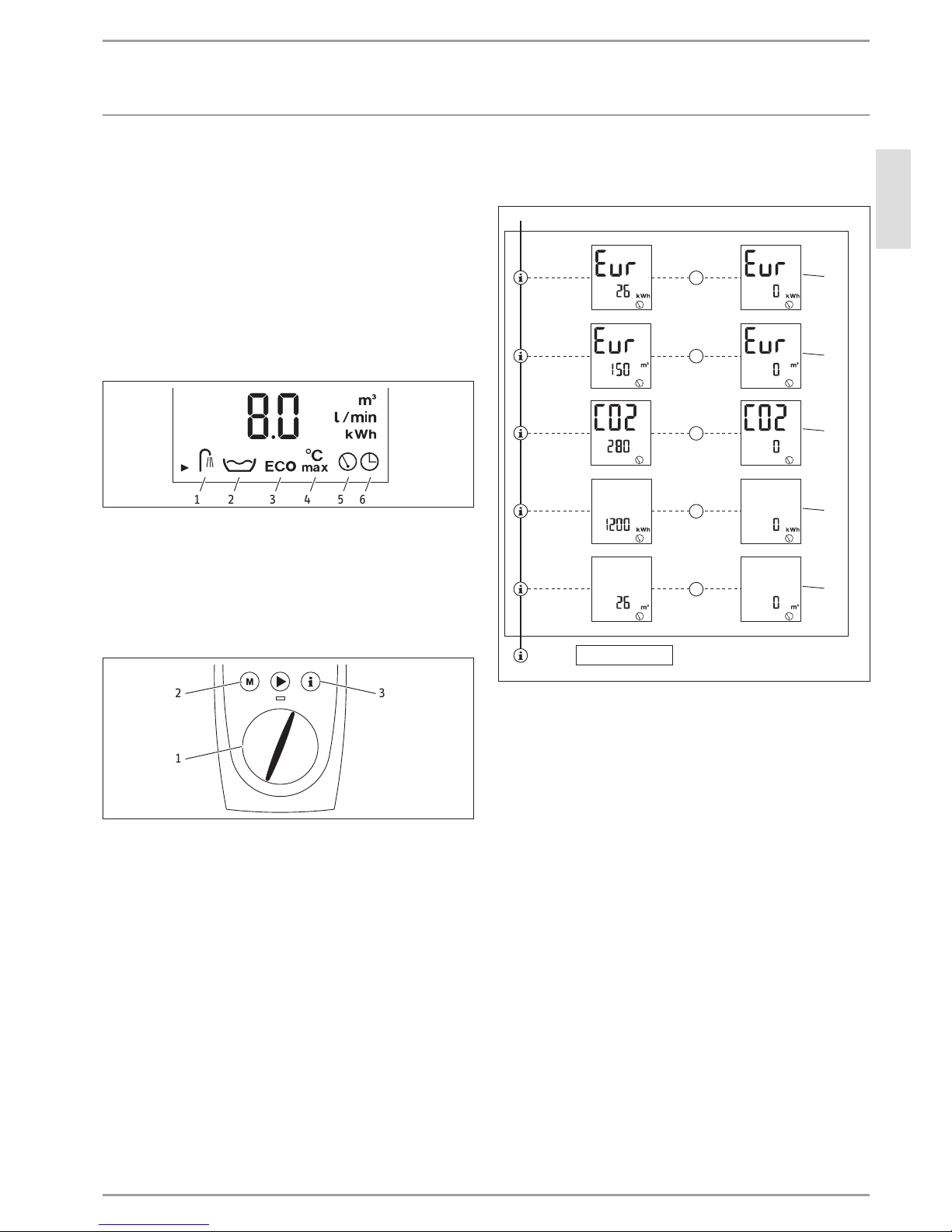

Symbole
26�02�02�1230�
1 2 3 4 5 6
1 Wellness-Duschen
2 Wassermengenautomatik
3 ECO
4 Kindersicherung
5 Anzeige zusätzlicher Wert
6 Uhrzeit
4.2 Temperatur einstellen
26�02�02�1321�
32
1
1 Temperatureinstellung 20 - 60°C in 0,5°C - Schritten,
OFF = Heizsystem ausgeschaltet
2 Gespeicherte Temperatur aufrufen
3 Sparmonitor aufrufen
Die Speichertaste M können Sie mit einer Wunschtemperatur be-
legen.
 Wählen Sie eine Wunschtemperatur.
 Drücken Sie 2 Sekunden die M-Taste. Zur Bestätigung blinkt
die Temperaturanzeige 1x.
4.3 Sparmonitor aufrufen
Menüstruktur am Beispiel in Euro (Eur)
2 sec.
Reset
M
2 sec.
Reset
M
2 sec.
Reset
M
2 sec.
Reset
M
2 sec.
Reset
M
1
2
3
4
5
2 sec. / time-out 10 sec.
D0000032904
1 Energieeinsparung
Die Energieeinsparung in Euro (Eur) wird Ihnen im Vergleich zu
hydraulischen Durchlauferhitzern berechnet und angezeigt.
2 Wassereinsparung
Die Wassereinsparung in Euro (Eur) wird Ihnen im Vergleich zu
hydraulischen Durchlauferhitzern berechnet und angezeigt.
3 CO2-Emission
Die CO2-Einsparung in kg wird Ihnen im Vergleich zu hydrauli-
schen Durchlauferhitzern berechnet und angezeigt.
4 Energiemenge
Die verbrauchte Energiemenge in kWh wird Ihnen angezeigt.
5 Wasserverbrauch
Die verbrauchte Wassermenge in m³ wird Ihnen angezeigt.

BEDIENUNG
Einstellungen und Anzeigen
6|DHE SLi www.stiebel-eltron.com

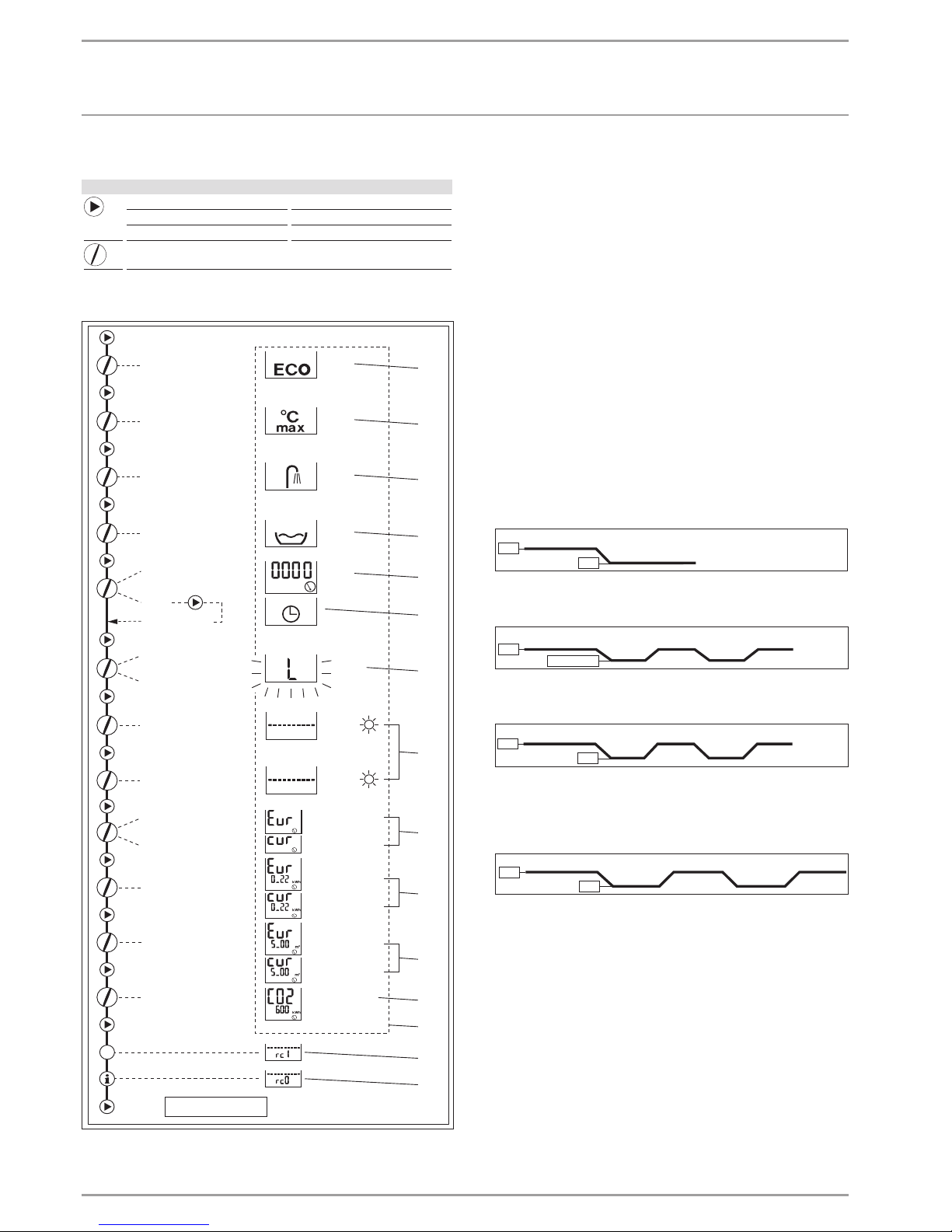

4.4 Einstellungen am Gerät
Symbolerklärung
1x drücken START-Menü
1 x drücken Menü wechseln
2Sekunden drücken ENDE
Einstellungen/ Abfrage wechseln
Menüstruktur
Eur
Eur
0_00...9999 €/kWh
cur
0_00...9999 cur/kWh
Eur
0_00...9999 €/m³
cur
0_00...9999 €/m³
cur
OFF | 20 - 60 °C
OFF | 4 - 15 l/min
OFF | 1 | 2 | 3 | 4
OFF | 5 - 200 l
l/min
12:00
00:00 - 23:59
Auto
On
bernstein/amber
grün/green
OFF
OFF
OFF
OFF
l/min
Auto
100 %
1
2
3
4
5
6
7
8
13
100 %
2 sec. /
9
10
11
12
14
15
time-out 30 sec.
CO2
0...2000 g/kWh
M
0,22 cur/kWh
5,00 cur/m³
553 g/kWh
0,22 €/kWh
5,00 €/m³
D0000032902
1 ECO Wasser- und Energiesparfunktion
Mit der ECO-Funktion können Sie die Durchflussmenge auf
einen Maximalwert begrenzen.
ECO ein = Symbol im Bedienfeld
ECO aus = kein Symbol im Bedienfeld
2 Kindersicherung
Mit der Kindersicherung können Sie als Benutzer die einstellba-
re Temperatur am Gerät auf einen Maximalwert begrenzen. Der
Fachhandwerker kann im Kundendienstmodus zusätzlich eine
Verbrühschutztemperatur einstellen (siehe Kapitel „Kunden-
dienstmodus“). Diese Temperatur gilt dann als Obergrenze des
Einstellbereichs für die Kindersicherung.
3 Wellness-Duschen
Im Wellness-Dusch-Programm können Sie 4 verschiedene Pro-
gramme für Wechselduschen wählen.
WW = Warmwasser, KW = Kaltwasser
A Erkältungsvorbeugung
Zur Abhärtung empfehlen wir beim Ab-
schluss eine Kaltdusche; somit wird im Kör-
per eine reflexartige Erwärmung eingeleitet.
3 min
WW
KW
B Wintererfrischnung
Als erfrischender Abschluss einer Win-
terdusche mit Wiedererwärmung.
-10°C
WW
WW
3 min 10 sec 10 sec
10 sec 10 sec
C Sommerfitnessprogramm
Die schnelle Wechseldusche zur Steigerung der Fitness mit
abschließender Wiedererwärmung.
WW
KW
3 min
10 sec 10 sec
10 sec 10 sec
D Durchblutungsprogramm
Zur Förderung der Durchblutung werden Arme und Beine
kalt abgeduscht. Dabei soll das Duschen von Händen und
Füßen zum Körper hin erfolgen. Diesen Vorgang kön-
nen Sie anschließend mit warmem Wasser wiederholen.
WW
KW
3 min 20 sec 20 sec
30 sec 30 sec
4 Wassermengenautomatik
Mit der Wassermengenautomatik können Sie die Wassermenge
mit hohem Durchfluss begrenzen. Wird die vorgewählte Was-
sermenge erreicht, reduziert die Automatik den Durchfluss. Die
Wunschtemperatur bleibt konstant. Die Wassermengenautomatik
müssen Sie vor jeder Wannenfüllung aktivieren. Beispiel Wan-
nenfüllung 80 Liter: Nach Erreichen der 80 Liter Wannenfüllung
reduziert die Automatik die Durchflussmenge auf 4 l/min.
5 Durchflussmenge
Wahlweise können Sie sich die Durchflussmenge oder die Uhrzeit
anzeigen lassen.

BEDIENUNG
Reinigung, Pege und Wartung
DEUTSCH
WWW.stiebel-eltron.com DHE SLi | 7
6 Uhrzeit einstellen
Wahlweise können Sie sich die Uhrzeit oder die Durchflussmen-
ge anzeigen lassen. Sie können die Uhrzeit von 00:00 bis 23:59
einstellen. Nach einer Spannungsunterbrechung müssen Sie die
Uhrzeit erneut eingeben.
7 Hintergrundbeleuchtung einstellen
Die Hintergrundbeleuchtung des Displays können Sie einstellen.
Bei der Auswahl „Auto“ blinkt die Beleuchtung während der Ein-
stellung.
- Die Hintergrundbeleuchtung ist beim Heizbetrieb und bei
jeder Bedienung eingeschaltet.
- Nach 30 Sekunden ohne Betätigung wird die Hintergrundbe-
leuchtung ausgeschaltet.
- Bei der Auswahl „On“ leuchtet die Hintergrundbeleuchtung
dauerhaft.
8 Farbintensität grün/bernstein einstellen
Die Helligkeit für beide Farben der Hintergrundbeleuchtung kön-
nen Sie individuell anpassen.
9 Währung auswählen
Wählen Sie hier die Währung, in der Energie- und Wasserein-
sparung angezeigt werden soll:
Eur = €
cur = currency (beliebige andere Währung)
10 Strompreis einstellen
Für die Berechnung der Energieeinsparung können Sie hier den
individuellen Strompreis in Eur/kWh oder cur/kWh eingeben.
11 Wasserpreis einstellen
Für die Berechnung der Wassereinsparung können Sie hier den
individuellen Wasserpreis in €/m³ oder cur/m³ eingeben.
12 CO2-Emissionwert einstellen
Werkseinstellung für die Berechnung der CO2-Emission: 553
g CO2⁄kWh (Quelle: „Reduzierung von Energieverbrauch und
CO2-Emissionen durch dezentrale elektrische Warmwasserversor-
gung“, 2011). Bei Bedarf können Sie einen individuellen CO2-Emis-
sionswert einstellen.
13 Rücksetzung zur Werkseinstellung
 Drücken Sie 2 Sekunden gleichzeitig die Tasten M und i.
Die Werkseinstellungen sind dem gestrichelten Rahmen in der
Abbildung zu entnehmen.
14 Menüpunkt
Menüpunkt ist bei dieser Ausführung nicht relevant. Es können
keine Einstellungen vorgenommen werden.
15 Menüpunkt
Menüpunkt ist bei dieser Ausführung nicht relevant. Es können
keine Einstellungen vorgenommen werden.
5. Reinigung, Pflege und Wartung
 Verwenden Sie keine scheuernden oder anlösenden Reini-
gungsmittel. Zur Pflege und Reinigung des Gerätes genügt
ein feuchtes Tuch.
 Kontrollieren Sie regelmäßig die Armaturen. Kalk an den
Armaturausläufen können Sie mit handelsüblichen Entkal-
kungsmitteln entfernen.
6. Problembehebung
Störung Ursache Behebung
Das Gerät schaltet trotz
voll geöffnetem Warm-
wasserventil nicht ein.
Es liegt keine Netzspan-
nung an.
Überprüfen Sie die Si-
cherungen in der Haus-
installation.
Der Strahlregler in der
Armatur oder der Dusch-
kopf ist verkalkt oder
verschmutzt.
Reinigen und/ oder ent-
kalken Sie den Strahlreg-
ler oder den Duschkopf.
Die Wasserversorgung
ist unterbrochen.
Entlüften Sie das Gerät
und die Kaltwasser-Zu-
laufleitung (siehe Kapitel
„Inbetriebnahme/ Wie-
derinbetriebnahme“).
Es fließt kurzzeitig kaltes
Wasser, während war-
mes Wasser entnommen
wird.
Die Lufterkennung er-
kennt Luft im Wasser und
schaltet die Heizleistung
kurzzeitig ab.
Das Gerät geht nach
1Minute selbstständig
wieder in Betrieb.
Temperaturen >43°C
lassen sich nicht ein-
stellen.
Der dynamische Ver-
brühschutz ist aktiviert.
Der dynamische Ver-
brühschutz wird 2Minu-
ten nach dem Ende der
Entnahme automatisch
aufgehoben.
Können Sie die Ursache nicht beheben, rufen Sie den Fachhand-
werker. Zur besseren und schnelleren Hilfe teilen Sie ihm die
Nummer vom Typenschild mit (000000-0000-000000):
Nr.: 000000-0000-000000
DHE ... SL
26�02�02�1125�

8|DHE SLi www.stiebel-eltron.com
INSTALLATION
Sicherheit
INSTALLATION
7. Sicherheit
Die Installation, Inbetriebnahme sowie Wartung und Reparatur
des Gerätes darf nur von einem Fachhandwerker durchgeführt
werden.
7.1 Allgemeine Sicherheitshinweise
Wir gewährleisten eine einwandfreie Funktion und Betriebssicher-
heit nur, wenn das für das Gerät bestimmte Original-Zubehör und
die Original-Ersatzteile verwendet werden.
!Sachschaden
Beachten Sie die maximale Zulauftemperatur. Bei höhe-
ren Temperaturen kann das Gerät beschädigt werden.
Mit dem Einbau einer Zentral-Thermostatarmatur (siehe
Kapitel „Gerätebeschreibung/ Zubehör“) können Sie die
maximale Zulauftemperatur begrenzen.
7.2 Vorschriften, Normen und Bestimmungen
Hinweis Beachten Sie alle nationalen und regionalen Vorschrif-
ten und Bestimmungen, in Deutschland zum Beispiel die
DIN1988 / DINEN806.
- Die Schutzart IP 25 (strahlwassergeschützt) ist nur mit sach-
gemäß montierter Kabeltülle gewährleistet.
- Der spezifische elektrische Widerstand des Wassers
darf nicht kleiner sein als auf dem Typenschild angege-
ben. Bei einem Wasser-Verbundnetz ist der niedrigste
elektrische Widerstand des Wassers zu berücksichtigen
(siehe Kapitel „Technischen Daten/ Einsatzbereiche“).
Den spezifischen elektrischen Widerstand oder die elek-
trische Leitfähigkeit des Wassers erfahren Sie bei Ihrem
Wasserversorgungs-Unternehmen.
8. Gerätebeschreibung
8.1 Lieferumfang
Mit dem Gerät werden geliefert:
- Aufhängeleiste
- Montageschablone
- 2 Doppelnippel
- Kreuzstück
- T-Stück
- Flachdichtungen
- Sieb
- Kunststoffformscheibe
- Kunststoff-Verbindungsstücke/ Montagehilfe
- Kappen- und Rückwandführungsstücke
8.2 Zubehör
Fernbedienungen
- FFB 1 SL - Funkfernbedienung
Bedienung von zwei Orten
- FFB 2 SL - Funkfernbedienung
Funk-Fernbedienteil als Erweiterung der FFB 1 SL
- FB 1 SL - Kabel-Fernbedienung
Bedienung nur mit dem Fernbedienteil, geeignet für eine
Vorwandinstallation
Armaturen
- MEKD - Küchen-Druckarmatur
- MEBD - Badewannen-Druckarmatur
Wasserstopfen G½A
Die Wasserstopfen sind notwendig, wenn Sie andere als im Zube-
hör empfohlene Aufputz-Druckarmaturen einsetzen.
Montageset Aufputzinstallation
- Lötverschraubung - Kupferrohr für Lötanschluss Ø 12 mm
- Pressfitting - Kupferrohr
- Pressfitting - Kunststoffrohr (geeignet für Viega: Sanfix-Plus
oder Sanfix-Fosta)
Universal-Montagerahmen
Montagerahmen mit elektrischen Anschlüssen.
Rohrbausatz-Untertischgeräte
Der Bausatz für Untertischmontage ist notwendig, wenn Sie die
Wasseranschlüsse (G⅜A) oberhalb des Gerätes benötigen.
Rohrbausatz-Versatzmontage
Der Rohrbausatz mit Rohrbögen ist notwendig, wenn Sie eine
senkrechte Verschiebung des Gerätes gegenüber dem Wasseran-
schluss um 90mm nach unten benötigen.
Rohrbausatz-Gas-Wasserheizer-Austausch
Der Rohrbausatz ist notwendig, wenn die vorhandene Installation
Gas-Wasserheizer-Anschlüsse (Kaltwasser-Anschluss links und
Warmwasser-Anschluss rechts) enthält.
Rohrbausatz DHB-Wassersteckkupplungen
2 Wassersteckkupplungen mit deren Sie das Gerät an die vorhan-
denen Wasser-Steckanschlüsse eines DHB anschließen können.
Lastabwurfrelais (LR 1-A)
Das Lastabwurfrelais für den Einbau in der Elektroverteilung er-
möglicht eine Vorrangschaltung des Durchlauferhitzers bei gleich-
zeitigem Betrieb von z.B. Elektro-Speicherheizgeräten.
ZTA 3/4 - Zentral-Thermostatarmatur
Thermostatarmatur für zentrale Vormischung, zum Beispiel eines
Durchlauferhitzers mit einer Solaranlage.

DEUTSCH
WWW.stiebel-eltron.com DHE SLi | 9
INSTALLATION
Vorbereitungen
9. Vorbereitungen
 Spülen Sie die Wasserleitung gut durch.
Armaturen
 Verwenden Sie geeignete Armaturen (siehe Kapitel „Gerä-
tebeschreibung/ Zubehör“). Offene Armaturen sind nicht
zulässig.
Ein Sicherheitsventil ist nicht erforderlich.
Hinweis Das Kreuzstück darf nicht zum Drosseln des Volumen-
stromes verwendet werden. Es dient zur Absperrung des
Gerätes.
Zugelassene Werkstoffe der Wasserleitungen
- Kaltwasser-Zulaufleitung:
feuerverzinktes Stahlrohr, Edelstahlrohr, Kupferrohr oder
Kunststoffrohr
- Warmwasser-Auslaufleitung:
Edelstahlrohr, Kupferrohr oder Kunststoffrohr
!Sachschaden
Beim Einsatz von Kunststoff-Rohrsystemen beachten
Sie die maximale Zulauftemperatur und den maximal
zulässigen Druck (siehe Kapitel „Technische Daten/ Da-
tentabelle“).
Volumenstrom
 Stellen Sie sicher, dass der Volumenstrom (siehe Kapitel
„Technische Daten/ Datentabelle“, Ein) zum Einschalten des
Gerätes erreicht wird.
 Erhöhen Sie den Wasserleitungsdruck, falls der benötigte
Volumenstrom bei voll geöffnetem Entnahmeventil nicht er-
reicht wird.
Flexible Wasseranschlussleitungen
 Verhindern Sie bei der Installation mit flexiblen Wasseran-
schlussleitungen ein Verdrehen der Rohrbögen. Die Rohrbö-
gen sind mit einer Bajonett-Verbindung im Gerät montiert.
 Befestigen Sie die Rückwand unten mit einer zusätzlichen
Schraube.
9.1 Montageort
!Sachschaden
Die Installation des Gerätes darf nur im frostfreien Raum
erfolgen.
 Montieren Sie das Gerät senkrecht und in der Nähe der
Entnahmestelle.
Das Gerät ist für Untertisch- und Übertischmontage geeignet.
Hinweis Das Gerät muss an einer ausreichend tragfähigen Wand
montiert werden.
Untertischmontage
D0000034274
1
2
1 Kaltwasser Zulauf
2 Warmwasser Auslauf
Übertischmontage
D0000034275
21
1 Kaltwasser Zulauf
2 Warmwasser Auslauf
9.2 Werkseinstellungen
Die Geräte sind im Lieferzustand vorbereitet:
- Elektroanschluss „unten“, Unterputz-Installation
- Wasseranschluss Unterputz-Installation
- Bei dem Gerät mit der umschaltbaren Anschlussleistung ist
die mittlere Anschlussleistung voreingestellt.

10 |DHE SLi www.stiebel-eltron.com
INSTALLATION
Montage

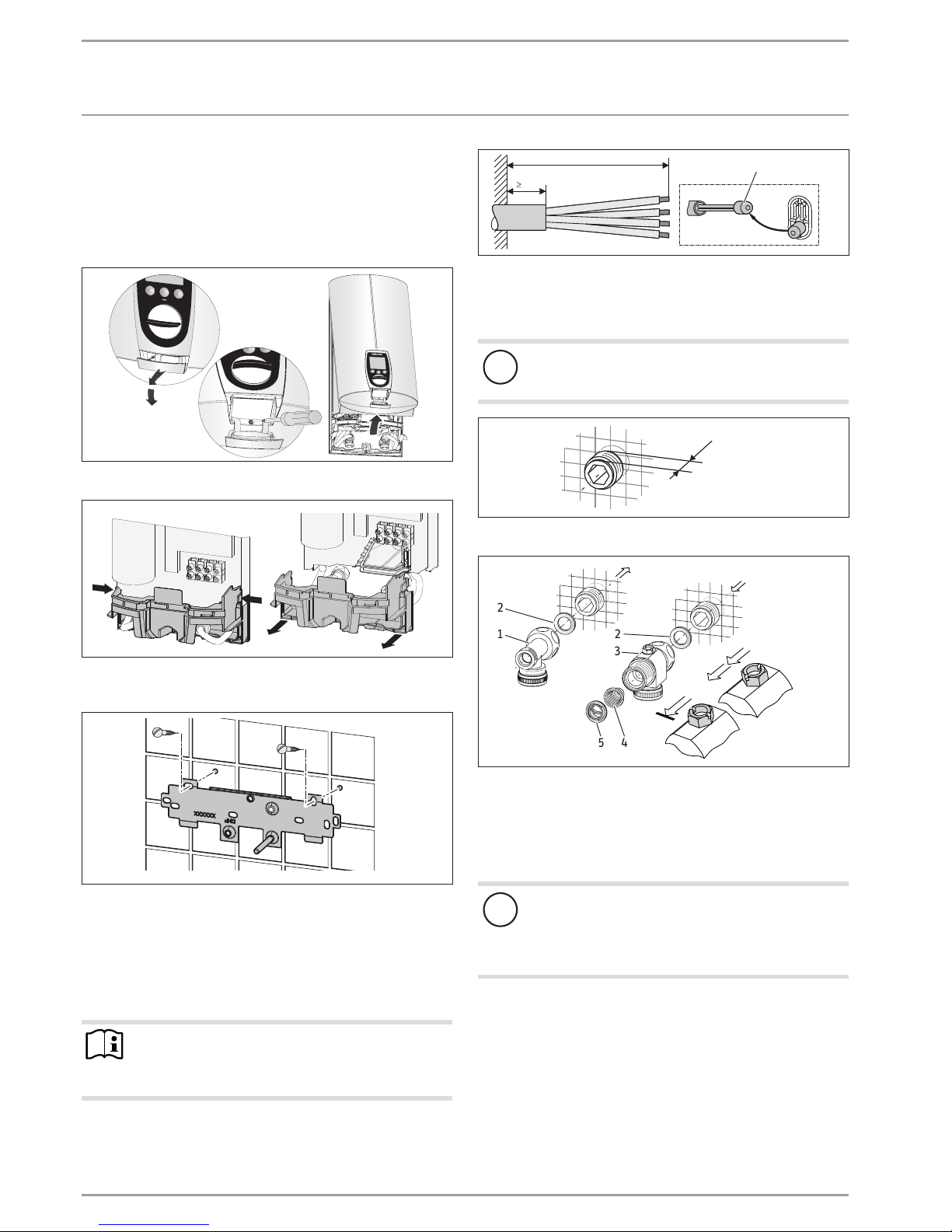

10. Montage
In diesem Kapitel wird die Montage entsprechend der Werksein-
stellungen beschrieben.
Weitere Montagemöglichkeiten siehe Kapitel „Montage-Alterna-
tiven“.
26�02�02�0543
 Öffnen Sie das Gerät.
26�02�02�1101
 Trennen Sie die Rückwand, indem Sie die beiden Rasthaken
drücken und das Rückwandunterteil nach vorne abziehen.
26�02�02�0810�
 Zeichnen Sie die Bohrlöcher mit der Montageschablone an.
Bei der Montage mit Aufputz liegenden Wasseranschlüssen
müssen Sie zusätzlich das Befestigungsloch im unteren Teil
der Schablone anzeichnen.
 Bohren Sie die Löcher und befestigen Sie die Aufhängeleiste
mit 2Schrauben und 2Dübeln (Schrauben und Dübel gehö-
ren nicht zum Lieferumfang).
Hinweis Bei einer Montage mit flexiblen Wasseranschlüssen
müssen Sie die Rückwand zusätzlich mit einer Schraube
befestigen.
 Montieren Sie die Aufhängeleiste.
160
30
1
26�02�02�0824�
1 Montagehilfe
 Richten Sie das Netzanschlusskabel her.
Wasseranschluss herstellen
!Sachschaden
Führen Sie alle Wasseranschluss- und Installationsarbei-
ten nach Vorschrift aus.
12
D0000053319
 Dichten und schrauben Sie die Doppelnippel ein.
26�02�02�1307�
1
4
5
2
3
2
1 Warmwasser mit T-Stück
2 Dichtung
3 Kaltwasser mit Kreuzstück
4 Sieb
5 Formscheibe
 Montieren Sie die Wasseranschlüsse.
!Sachschaden
Für die Funktion des Gerätes muss das Sieb eingebaut
sein.
 Prüfen Sie beim Geräteaustausch das Vorhandensein
des Siebes.

DEUTSCH
WWW.stiebel-eltron.com DHE SLi | 11
INSTALLATION
Montage
Gerät montieren
1821 24
kW
26�02�02�0934�
 Zur leichteren Montage drücken Sie die Kabeltülle des obe-
ren Elektroanschlusses von hinten in die Rückwand hinein.
 Entfernen Sie die Transportschutzstopfen aus den
Wasseranschlüssen.
 Nehmen Sie den Befestigungsknebel aus dem oberen Teil der
Rückwand heraus.
 Führen Sie das Elektroanschlusskabel von hinten durch die
Kabeltülle, bis dieses am Kabelmantel anliegt. Richten Sie
das Elektroanschlusskabel aus.
Bei einem Querschnitt >6mm² vergrößern Sie das Loch in
der Kabeltülle.
 Drücken Sie das Gerät über den Gewindebolzen der Aufhän-
geleiste, sodass die Weichdichtung durchstoßen wird. Ver-
wenden Sie gegebenenfalls einen Schraubendreher.
 Stecken Sie den Befestigungsknebel auf den Gewindebolzen
der Aufhängeleiste.
 Drücken Sie die Rückwand fest an und verriegeln Sie den Be-
festigungsknebel durch eine Rechtsdrehung um 90°.
24
19
D0000056244
 Schrauben Sie die Rohre mit den Flachdichtungen auf die
Doppelnippel.
Elektroanschluss herstellen
WARNUNG Stromschlag Führen Sie alle elektrischen Anschluss- und Installati-
onsarbeiten nach Vorschrift aus.
WARNUNG Stromschlag Der Anschluss an das Stromnetz ist nur als fester An-
schluss in Verbindung mit der herausnehmbaren Kabel-
tülle erlaubt. Das Gerät muss über eine Trennstrecke von
mindestens 3mm allpolig vom Netzanschluss getrennt
werden können.
WARNUNG Stromschlag Achten Sie darauf, dass das Gerät an den Schutzleiter
angeschlossen ist.
26�02�02�1122�
 Schließen Sie das Elektroanschlusskabel an die Netzan-
schlussklemme an (siehe Kapitel „Technische Daten/ Elek-
troschaltplan“). Die angegebene Spannung muss mit der
Netzspannung übereinstimmen.
Wählbare Anschlussleistung
Die Anschlussleistung ist je nach Gerätetyp 3-stufig wählbar. Die
mittlere Leistung ist voreingestellt. Wählen Sie eine andere Leis-
tung, müssen Sie folgende Schritte vornehmen.
18 21 24
kW
26�02�02�0935�
 Wählen Sie die gewünschte Anschlussleistung, siehe Kapitel
„Technische Daten/ Datentabelle“.
 Stecken Sie den Kodierstecker entsprechend der gewählten
Anschlussleistung auf.
 Ändern Sie das Typenschild. Kreuzen Sie die gewähl-
te Anschlussleistung an. Verwenden Sie dafür einen
Kugelschreiber.

12 |DHE SLi www.stiebel-eltron.com
INSTALLATION
Montage
10.1 Montage abschließen
26�02�02�1102�
 Montieren Sie das Rückwandunterteil. Achten Sie darauf,
dass das Rückwandunterteil einrastet.
 Richten Sie das montierte Gerät aus, indem Sie den Befesti-
gungsknebel lösen, den Elektroanschluss und die Rückwand
ausrichten und den Befestigungsknebel wieder festdrehen.
Liegt die Geräterückwand nicht an, können Sie das Gerät
unten mit einer zusätzlichen Schraube befestigen.
10.2 Montage-Alternativen
- Elektroanschluss Unterputz oben
- Elektroanschluss Aufputz
- Große Leiterquerschnitte beim Elektroanschluss unten
- Anschluss eines Lastabwurfrelais
- Wasserinstallation Aufputz
- Wasserinstallation Aufputz mit Lötanschluss/ Pressfitting
- Wasserinstallation Aufputz, Montage der Gerätekappe
- Montage Rückwandunterteil bei Aufputz-Schraubanschluss
- Verwendung der vorhandenen Aufhängeleiste bei
Geräteaustausch
- Installation bei Fliesenversatz
- Gedrehte Gerätekappe
- Betrieb mit vorgewärmtem Wasser
Elektroanschluss Unterputz oben
26�02�02�1123�
 Schneiden Sie die Kabeltülle für das Elektroanschlusskabel
auf.
 Drücken Sie den Rasthaken zur Befestigung der Netzan-
schlussklemme herunter und ziehen Sie diese heraus.
 Versetzen Sie die Netzanschlussklemme im Gerät von unten
nach oben und befestigen Sie die Netzanschlussklemme,
indem Sie sie unter den Rasthaken schieben.
26�02�02�1306�
 Verlegen Sie die Schaltlitzen unter der Litzenführung.
Elektroanschlusskabel Aufputz
 Schneiden oder brechen Sie die benötigte Durchführung in
der Rückwand und Gerätekappe sauber heraus, Positionen
siehe Kapitel „Technische Daten/ Maße und Anschlüsse“. Be-
nutzen Sie gegebenenfalls eine Feile.
 Führen Sie das Elektroanschlusskabel durch die Kabeltülle
und schließen dieses an die Netzanschlussklemme an.
Hinweis Bei dieser Anschlussart ändert sich die Schutzart des
Gerätes.
 Ändern Sie das Typenschild. Streichen Sie die Anga-
be IP 25 durch und kreuzen Sie das Kästchen IP 24
an. Verwenden Sie dafür einen Kugelschreiber.
Große Leiterquerschnitte beim Elektroanschluss unten
Bei Verwendung von großen Leiterquerschnitten können Sie die
Kabeltülle nach der Montage des Gerätes montieren.
1.
3. 4.
2.
26�02�02�1124�
 Vor der Montage des Gerätes drücken Sie die Kabeltülle mit
Hilfe eines Schraubendrehers heraus.
 Schieben Sie die Kabeltülle über das Elektroanschlusskabel.
Verwenden Sie hierfür die Montagehilfe. Bei einem Quer-
schnitt >6mm² vergrößern Sie das Loch in der Kabeltülle.
 Schieben Sie die Kabeltülle in die Rückwand.

DEUTSCH
WWW.stiebel-eltron.com DHE SLi | 13
INSTALLATION
Montage
Anschluss eines Lastabwurfrelais
Setzen Sie das Lastabwurfrelais in Kombination mit anderen Elek-
trogeräten, z. B. Elektrospeicherheizgeräten, in der Elektrovertei-
lung ein. Der Lastabwurf erfolgt bei Betrieb des Durchlauferhit-
zers. Das Lastabwurfrelais erhalten Sie als Zubehör.
!Sachschaden
Schließen Sie die Phase, die das Lastabwurfrelais schal-
tet, an die gekennzeichnete Klemme der Netzanschluss-
klemme im Gerät an (siehe Kapitel „Technische Daten/
Elektroschaltplan“).
Wasserinstallation Aufputz
Geeignete Druckarmaturen erhalten Sie als Zubehör.
D0000033104
1
2
1 Wasserstopfen
2 Aufputz-Druckarmatur
 Montieren Sie die Wasserstopfen mit Dichtungen, um den
Unterputzanschluss zu verschließen. Bei den Druckarmatu-
ren aus dem Zubehör befinden sich die Wasserstopfen und
Dichtungen im Lieferumfang.
 Montieren Sie die Armatur.
 Legen Sie das Rückwandunterteil unter die Anschlussrohre
der Armatur und schieben Sie das Rückwandunterteil in die
Rückwand ein.
 Verschrauben Sie die Anschlussrohre mit dem Gerät.
Wasserinstallation Aufputz mit Lötanschluss/ Pressfitting
Mit dem Zubehör Lötanschluss oder Pressfitting können Sie sowohl
Kupferrohrleitungen als auch Kunststoffrohrleitungen verbinden.
Der Lötanschluss mit Schraubanschluss ist für 12 mm Kupferrohr-
leitungen geeignet.
 Schieben Sie die Überwurfmuttern über die Anschlussrohre.
 Verlöten Sie die Einlegeteile mit den Kupferleitungen.
 Schieben Sie das Rückwandunterteil unter die Anschlussroh-
re der Armatur und rasten Sie das Rückwandunterteil ein.
 Verschrauben Sie die Anschlussrohre mit dem Gerät.
Hinweis Beachten Sie die Hinweise des Armaturenherstellers.
Wasserinstallation Aufputz, Montage der Gerätekappe
D0000041391
4
3
2
1
1 Rückwandführungsstücke
2 Schraube
3 Kappenführungsstücke
4 Durchführungsöffnung
 Brechen Sie die Durchführungsöffnungen in der Gerätekappe
sauber aus. Benutzen Sie gegebenenfalls eine Feile.
Hinweis Mit den Lippen der Kappenführungsstücke lässt sich ein
leichter Versatz der Armaturenanschlussrohre abdichten.
 Beim Versatz der Armaturenanschlussrohre montie-
ren Sie keine Rückwandführungsstücke.
 Bei der Montage der Armaturenanschlussrohre ohne Versatz
brechen Sie die Lippen der Kappenführungsstücke heraus.
 Rasten Sie die Kappenführungsstücke in die Durchführungs-
öffnungen ein.
 Setzen Sie die Rückwandführungsstücke auf die Rohre und
schieben Sie sie zusammen. Anschließend schieben Sie die
Führungsstücke bis zum Anschlag an die Rückwand.
 Befestigen Sie die Rückwand unten mit einer Schraube.
Montage Rückwandunterteil bei Aufputz-Schraubanschluss
Sie können das Rückwandunterteil nach der Armaturenmontage
montieren.
1
2
26�02�02�1080
1 Schraube
2 Verbindungsstücke aus dem Beipack
 Sägen Sie das Rückwandunterteil an den Markierungen auf.
 Montieren Sie das Rückwandunterteil, indem Sie es seitlich
aufbiegen und über die Aufputzrohre führen.
 Stecken Sie die Verbindungsstücke von hinten in das Rück-
wandunterteil ein.
 Rasten Sie das Rückwandunterteil in die Rückwand ein.
 Befestigen Sie das Rückwandunterteil mit einer Schraube.

14 |DHE SLi www.stiebel-eltron.com
INSTALLATION
Montage
Aufhängeleiste bei Geräteaustausch
Eine vorhandene Aufhängeleiste von StiebelEltron kann bei Gerä-
teaustausch evtl. verwendet werden (Ausnahme Durchlauferhitzer
DHF).
 Durchstoßen Sie die Rückwand des Gerätes für den Gewinde-
bolzen auf der bereits montierten Aufhängeleiste.
DHF-Austausch
26�02�02�0815�
 Versetzen Sie den Gewindebolzen auf der Aufhängeleiste
(der Gewindebolzen hat ein selbstfurchendes Gewinde).
 Drehen Sie die Aufhängeleiste um 180° und montieren
Sie sie an die Wand (der Schriftzug DHF erscheint dann in
Leserichtung).
Installation bei Fliesenversatz
110
20
26�02�02�1066�
2
1
1 Mindestauflage des Gerätes
2 Maximaler Fliesenversatz
 Justieren Sie den Wandabstand und verriegeln Sie die Rück-
wand mit dem Befestigungsknebel durch eine Rechtsdrehung
um 90°.
Gedrehte Gerätekappe
Die Gerätekappe kann bei einer Untertischmontage gedreht wer-
den.
electroniccomfort
electr onic comfor t
26�02�02�0553
 Demontieren Sie das Bedienteil aus der Gerätekappe,
indem Sie die Rasthaken drücken und das Bedienteil
herausnehmen.
 Drehen Sie die Gerätekappe (nicht das Gerät) und montieren
Sie das Bedienteil wieder, bis alle Rasthaken einrasten. Beim
Einrasten der Rasthaken müssen Sie an der Innenseite der
Gerätekappe gegendrücken (schraffierter Bereich).
 Stecken Sie das Sollwertgeberkabel auf die Elektronik (siehe
Kapitel „Inbetriebnahme/ Erstinbetriebnahme“).
 Hängen Sie die Gerätekappe unten ein und schwenken Sie sie
oben auf die Rückwand.
 Schieben Sie für einen richtigen Sitz der umlaufenden Rück-
wanddichtung die Kappe etwas vor und zurück.
 Verschrauben Sie die Gerätekappe.
Betrieb mit vorgewärmtem Wasser
Mit dem Einbau einer Zentral-Thermostatarmatur wird die maxi-
male Zulauftemperatur begrenzt (siehe Kapitel „Gerätebeschrei-
bung/ Zubehör“).

DEUTSCH
WWW.stiebel-eltron.com DHE SLi | 15
INSTALLATION
Inbetriebnahme
11. Inbetriebnahme
WARNUNG Stromschlag Die Inbetriebnahme darf nur durch einen Fachhandwer-
ker unter der Beachtung der Sicherheitsvorschriften er-
folgen.

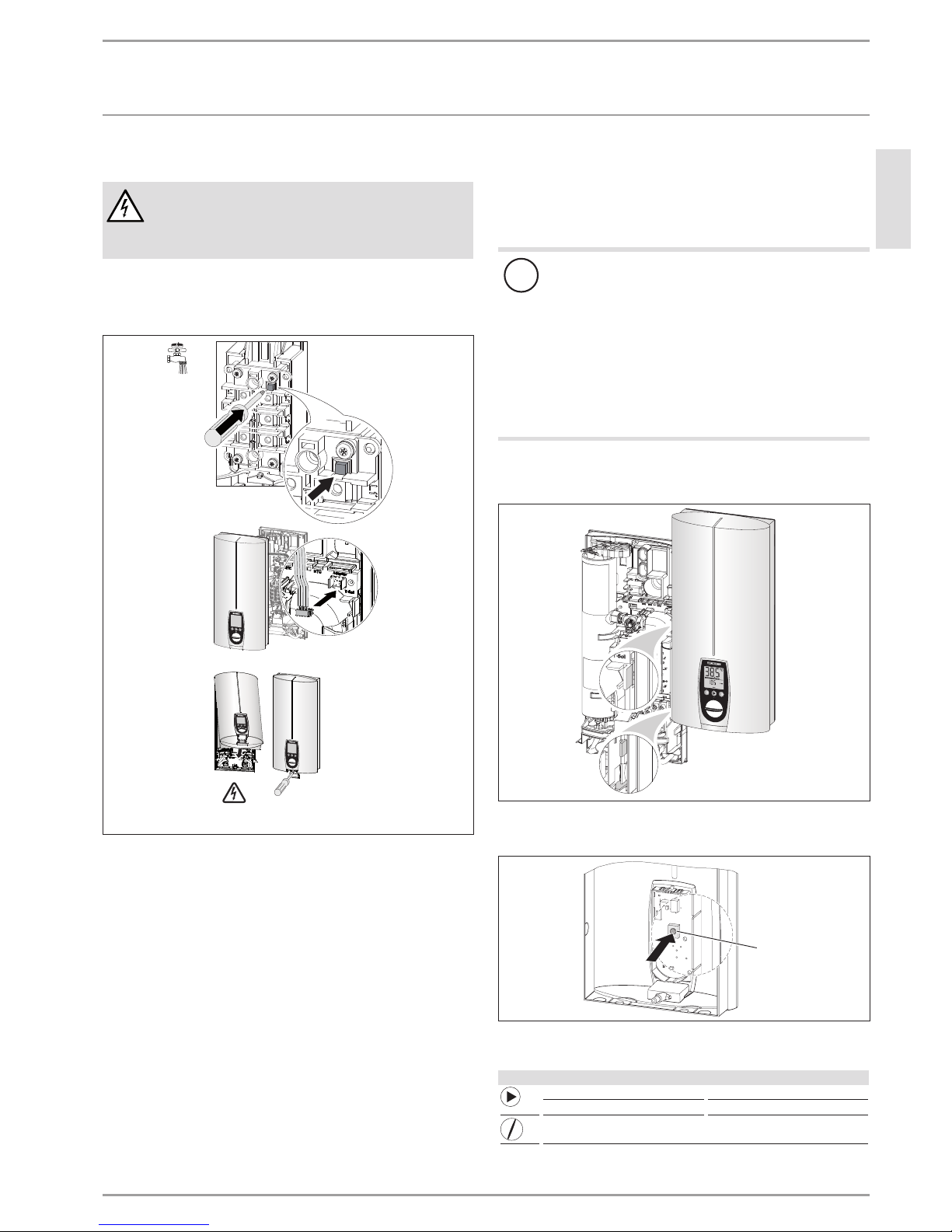

11.1 Erstinbetriebnahme
 Öffnen Sie das Kreuzstück.
on
on
26�02�02�0554
 Öffnen und schließen Sie mehrfach alle angeschlossenen
Entnahmeventile, bis das Leitungsnetz und das Gerät luftfrei
sind.
 Führen Sie eine Dichtheitskontrolle durch.
 Aktivieren Sie den Sicherheitsschalter (AE 3) indem Sie die
Rücksetztaste fest eindrücken (das Gerät wird mit deaktivier-
tem Sicherheitsschalter ausgeliefert).
 Stecken Sie den Stecker vom Sollwertgeberkabel auf die
Elektronik.
 Montieren Sie die Kappe und befestigen Sie diese mit der
Schraube.
 Schalten Sie die Netzspannung ein.
 Prüfen Sie die Arbeitsweise des Gerätes.
 Ziehen Sie die Schutzfolie von der Bedienblende ab.
Übergabe des Gerätes
 Erklären Sie dem Benutzer die Funktion des Gerätes und ma-
chen Sie ihn mit dem Gebrauch des Gerätes vertraut.
 Weisen Sie den Benutzer auf mögliche Gefahren hin, speziell
die Verbrühungsgefahr.
 Übergeben Sie diese Anleitung.
11.2 Wiederinbetriebnahme
!Sachschaden
Nach Unterbrechung der Wasserversorgung muss das
Gerät mit folgenden Schritten wieder in Betrieb genom-
men werden, damit das Blankdraht-Heizsystem nicht
zerstört wird.
 Schalten Sie das Gerät spannungsfrei, indem Sie die
Sicherungen ausschalten.
 Öffnen Sie die Armatur eine Minute lang, bis das
Gerät und die vorgeschaltete Kaltwasser-Zulauflei-
tung luftfrei sind.
 Schalten Sie die Netzspannung wieder ein.
12. Kundendienstmodus
D0000046159
 Öffnen Sie die Gerätekappe und hängen diese seitlich an die
Rückwand.
26�02�02�0556�
1
1 Servicetaste zum Aktiveren und Deaktivieren des
Kundendienstmodus
Symbolerklärung
1 x drücken START
1 x drücken ENDE
Einstellungen/ Abfrage wechseln

16 |DHE SLi www.stiebel-eltron.com
INSTALLATION
Außerbetriebnahme
Im Kundendienstmodus ist ein Abruf und/ oder Änderung der
Sollwerttemperatur mit der Taste M (60°C) möglich.

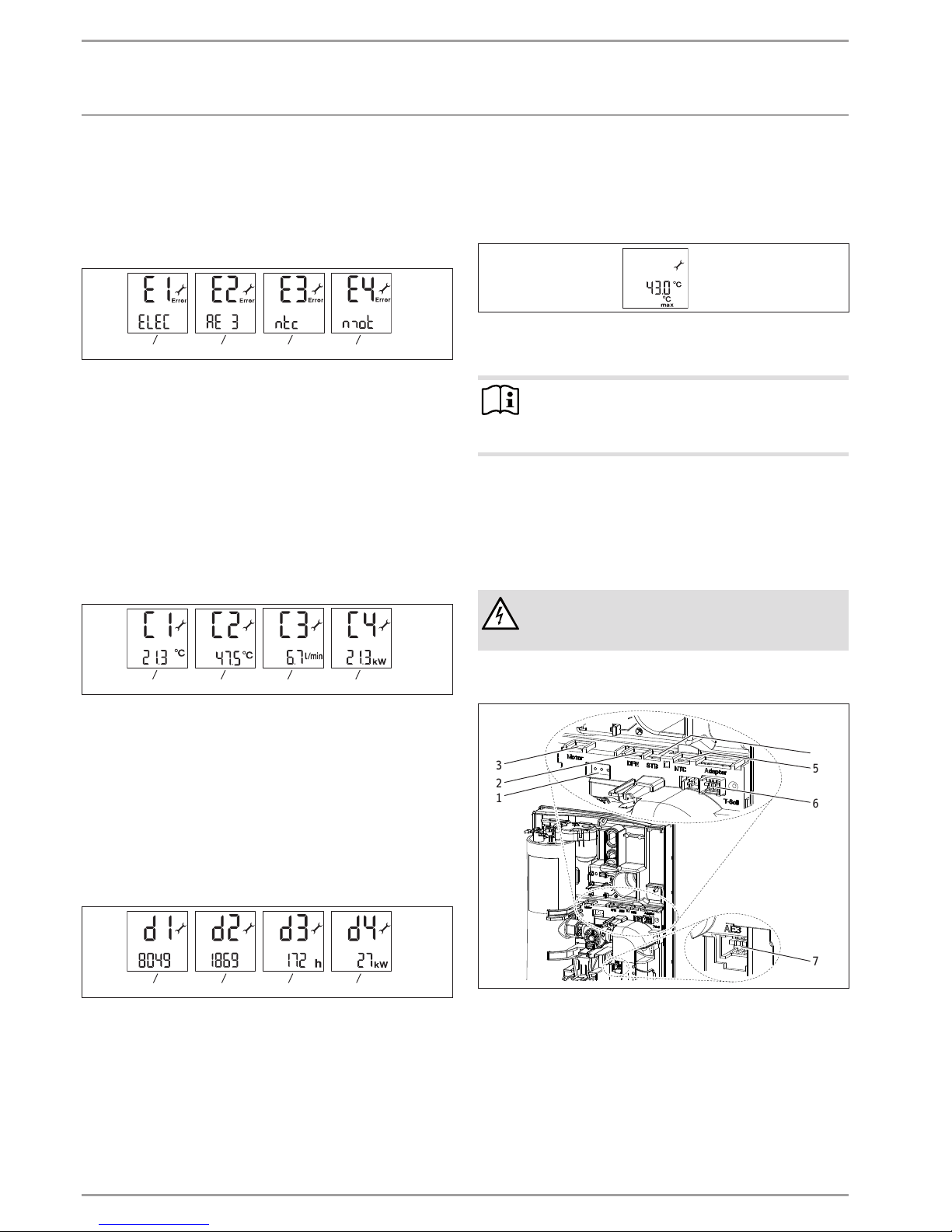

Error-Menü abfragen
Das Error-Menü erscheint nur, wenn Fehler im Gerät vorhanden
sind.
D0000046156
1 2 3 4
1 Symbol elektronische Baugruppe
 Tauschen Sie die elektronische Baugruppe.
2 Symbol Sicherheitskreis
 Überprüfen Sie die Verbindung vom AE3, tauschen Sie ggf.
den AE3.
3 Symbol Auslauffühler
 Überprüfen Sie die Verbindung vom Auslauffühler, tauschen
Sie ggf. den Auslauffühler.
4 Symbol Motorventil
 Überprüfen Sie die Verbindung vom Motorventil, tauschen
Sie ggf. das Motorventil.
Control-Menü abfragen
26�02�02�1312�
1 2 3 4
1 Symbol Zulauftemperatur,
zeigt die aktuelle Zulauftemperatur (Anzeige 1.0°C bei feh-
lerhaftem Sensor).
2 Symbol Auslauftemperatur,
zeigt die aktuelle Auslauftemperatur (Anzeige 65.0°C bei
fehlerhaftem Sensor).
3 Symbol Volumenstrom,
zeigt den aktuellen Volumenstrom.
4 Symbol Leistungsaufnahme,
zeigt die aktuelle Leistungsaufnahme.
Gerätedaten-Menü abfragen
26�02�02�1314�
1 2 3 4
1 Symbol Kundendienstcode,
Information für den Kundendienst.
2 Symbol Betriebsdauer am Netzanschluss,
akkumulierte Betriebsdauer in Tagen.
3 Symbol Heizstunden,
akkumulierte Heizdauer in Stunden.
4 Symbol Maximalleistung
Der angezeigte Wert kann bei Netzspannungen ungleich
400V um einige kW von der Nennleistung abweichen.
Verbrühschutz einstellen
Verwenden Sie diesen Verbrühschutz z. B. in Kindergärten, Kran-
kenhäusern usw. Die hier eingestellte Temperatur ist gleichzeitig
die Obergrenze für die Temperatureinstellung der Kindersicherung
(siehe Kapitel „Einstellungen am Gerät“).
26�02�02�1301�
Einstellbereich: 21 - 60°C
Einstellungsempfehlung 43°C
Hinweis Der eingestellte Verbrühschutz kann nur durch einen
Fachhandwerker verändert werden. Es erfolgt keine Än-
derung mit gleichzeitigem Drücken der M + i-Taste.
13. Außerbetriebnahme
 Trennen Sie das Gerät allpolig vom Netzanschluss.
 Entleeren Sie das Gerät (siehe Kapitel „Wartung“).
14. Störungsbehebung
WARNUNG Stromschlag Zur Kontrolle des Gerätes muss die Netzspannung am
Gerät anliegen.
Steckverbindungen auf der Elektronik
26�02�02�1343
1
5
6
7
2
34
1 Diagnoseampel (3 LEDs)
2 Volumenstrom-Sensor DFE
3 Motorventil
4 Sicherheitstemperaturbegrenzer STB
5 Auslauffühler NTC
6 Sollwertgeber T-Soll
7 Sicherheitsschalter AE 3; Steckverbindung ist durch Rastnase
gesichert.

DEUTSCH
WWW.stiebel-eltron.com DHE SLi | 17
INSTALLATION
Störungsbehebung
Anzeigemöglichkeiten der Diagnoseampel (LED)
rot leuchtet bei Störung
gelb leuchtet bei Heizbetrieb
grün blinkt: Gerät am Netzanschluss
Störung Ursache Diagnoseampel Behebung
Das Gerät heizt nicht
auf/ die Solltempera-
tur wird nicht erreicht.
Es liegt keine Netzspannung
an.
keine LED leuchtet Überprüfen Sie die Sicherung in der Hausinstallation.
Der Sicherheitsschalter (AE3)
hat ausgelöst.
keine LED leuchtet Beseitigen Sie die Fehlerursache.
Schützen Sie das Heizsystem vor Überhitzung, indem Sie ein dem Gerät nach-
geschaltetes Entnahmeventil eine Minute öffnen. Dadurch wird das Heizsystem
abgekühlt.Aktivieren Sie den Sicherheitsschalter, indem Sie den Knopf am Sicher-
heitsschalter eindrücken (siehe auch Kapitel „Erstinbetriebnahme“).
Die Elektronik ist defekt. keine LED leuchtet Überprüfen Sie die Elektronik, gegebenenfalls tauschen.
Eine Phase ist ausgefallen. grüne LED blinkt,
gelbe LED ein
Überprüfen Sie die Sicherung in der Hausinstallation.
Die Zulauftemperatur ist
>55°C.
grüne LED blinkt, rote
LED leuchtet
Begrenzen Sie die Zulauftemperatur.
Der Volumenstrom-Sensor
(DFE) ist defekt oder nicht auf-
gesteckt.
grüne LED blinkt,
gelbe LED aus
Überprüfen Sie die Verbindung des Volumenstrom-Sensors und tauschen Sie die-
sen ggf. aus.
Das Heizsystem ist defekt. grüne LED blinkt,
gelbe LED ein
Überprüfen Sie das Heizsystem und tauschen Sie dieses ggf. aus.
Der Einlaufsensor ist defekt. grüne LED blinkt, rote
LED leuchtet
Tauschen Sie die Elektronik.
Der Auslaufsensor ist defekt. grüne LED blinkt, rote
LED leuchtet
Überprüfen Sie die Verbindung des Auslaufsensors und tauschen Sie diesen ggf.
aus.
Ein Fehler in der Sicherheits-
elektronik.
grüne LED blinkt, rote
LED nur bei Entnahme
Stecken Sie das Verbindungskabel vom Sicherheitsschalter auf und überprüfen Sie
den Sicherheitsschalter.
Ein loses oder defektes Verbin-
dungskabel zum Sollwertgeber.
grüne LED blinkt Stecken Sie das Verbindungskabel vom Sollwertgeber auf und überprüfen Sie das
Verbindungskabel.
Der Sollwertgeber ist defekt. grüne LED blinkt Überprüfen Sie den Sollwertgeber und tauschen Sie diesen ggf. aus.
Die Kindersicherung und/oder
Temperaturbegrenzung ist
aktiviert.
grüne LED blinkt Deaktivieren Sie die Temperaturbegrenzung.
Das Display im Gerät
ist komplett aus.
Ein loses Verbindungskabel
zum Sollwertgeber.
grüne LED blinkt Stecken Sie das Verbindungskabel am Sollwertgeber auf und überprüfen Sie das
Verbindungskabel.
Die Bedienelektronik ist defekt. grüne LED blinkt Überprüfen Sie das Bedienteil und tauschen Sie dieses ggf. aus.
Der Volumenstrom ist
zu gering.
Der Duschkopf/ die Strahlreg-
ler sind verkalkt.
Entkalken oder erneuern Sie gegebenenfalls den Duschkopf/ die Strahlregler.
Das Sieb ist verschmutzt. Reinigen Sie das Sieb.
Der Sollwert ist nicht
höher als 43°C oder
eine andere Solltem-
peratur einstellbar.
Ein dynamischer Verbrühschutz
ist aktiviert.
grüne LED blinkt Der dynamische Verbrühschutz wird 2 Minuten nach Zapfung wieder aufgehoben.
Kurzzeitig kaltes Was-
ser bei der Entnahme.
Der Volumenstrom
(<2 l/min) ist zu gering.
Das Gerät geht automatisch wieder in Betrieb, wenn ein Volumenstrom >2,5 l/min
vorhanden ist.
Die Lufterkennung erfasst Luft
im Wasser und schaltet die
Heizleistung kurzzeitig ab.
Das Gerät geht nach einer Minute wieder in Betrieb.

18 |DHE SLi www.stiebel-eltron.com
INSTALLATION
Wartung

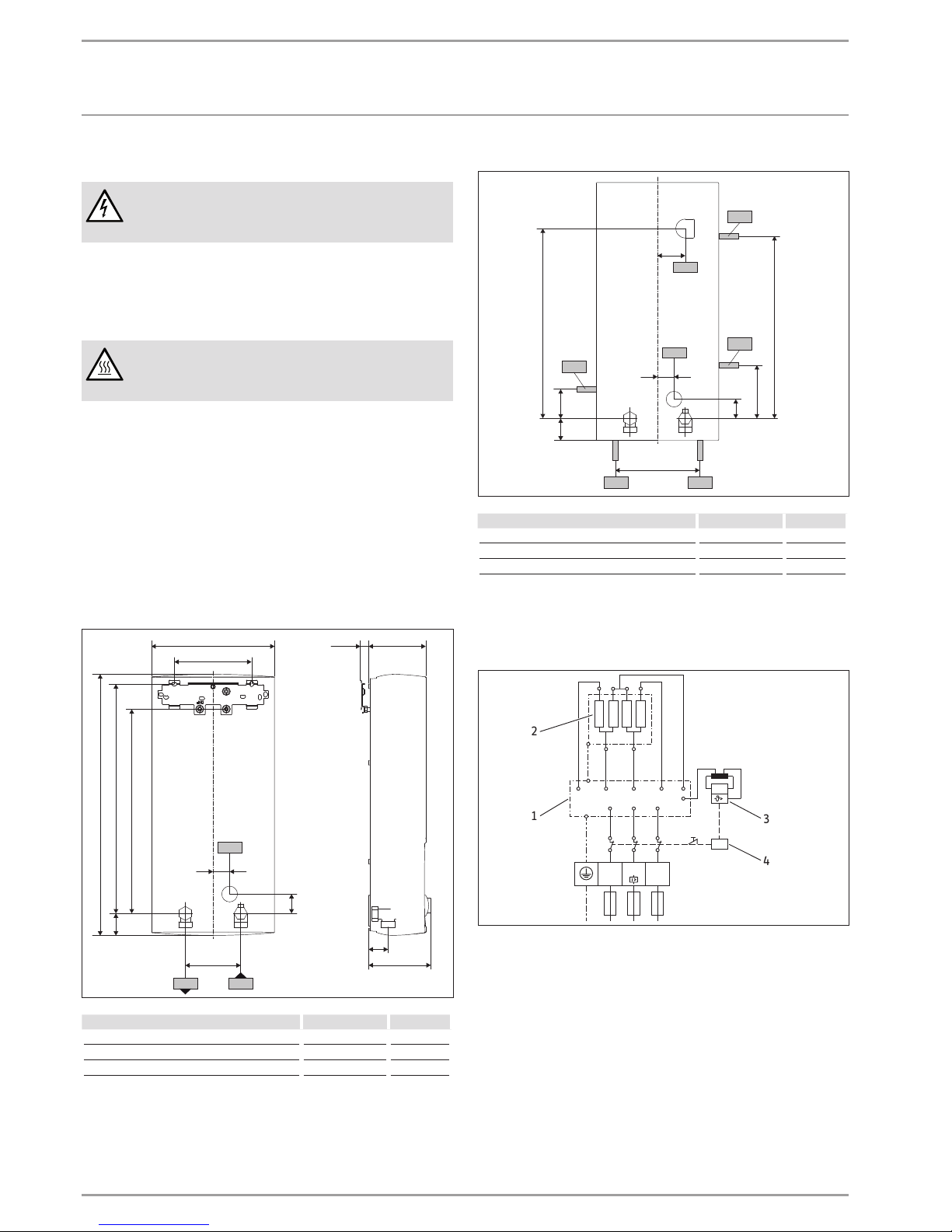

15. Wartung
WARNUNG Stromschlag Trennen Sie bei allen Arbeiten das Gerät allpolig vom
Netzanschluss.
Gerät entleeren
Das Gerät können Sie für Wartungsarbeiten oder zum Schutz vor
Frost entleeren.
VORSICHT Verbrühung Beim Entleeren des Gerätes kann heißes Wasser aus-
treten.
 Schließen Sie das Absperrventil in der
Kaltwasser-Zulaufleitung.
 Öffnen Sie die alle Entnahmeventile.
 Lösen Sie die Wasseranschlüsse vom Gerät.
 Lagern Sie ein demontiertes Gerät frostfrei, da sich Restwas-
ser im Gerät befindet, das gefrieren und Schäden verursa-
chen kann.
16. Technische Daten
16.1 Maße und Anschlüsse
478
100
414
44
105≤ 20225
140
30
35
35
114
368
b02
c01c06
D0000017971
b02 Durchführung elektrische Leitungen I
c01 Kaltwasser Zulauf Außengewinde G 1/2 A
c06 Warmwasser Auslauf Außengewinde G 1/2 A
Alternative Anschlussmöglichkeiten
165
50
44
30
35
72
325
338
47
b03
b02
b04
b04
b04
b04 b04
D0000019212
b02 Durchführung elektrische Leitungen I
b03 Durchführung elektrische Leitungen II
b04 Durchführung elektrische Leitungen III
16.2 Elektroschaltplan
3/PE ~ 380-415 V
L
2
III1
L2` L3`L1`
3/4
1342
III
UF
L L
85�02�02�0004�
13
4
2
1 Leistungselektronik
2 Blankdraht-Heizsystem
3 Sicherheitstemperaturbegrenzer
4 Sicherheitsschalter

DEUTSCH
WWW.stiebel-eltron.com DHE SLi | 19
INSTALLATION
Technische Daten

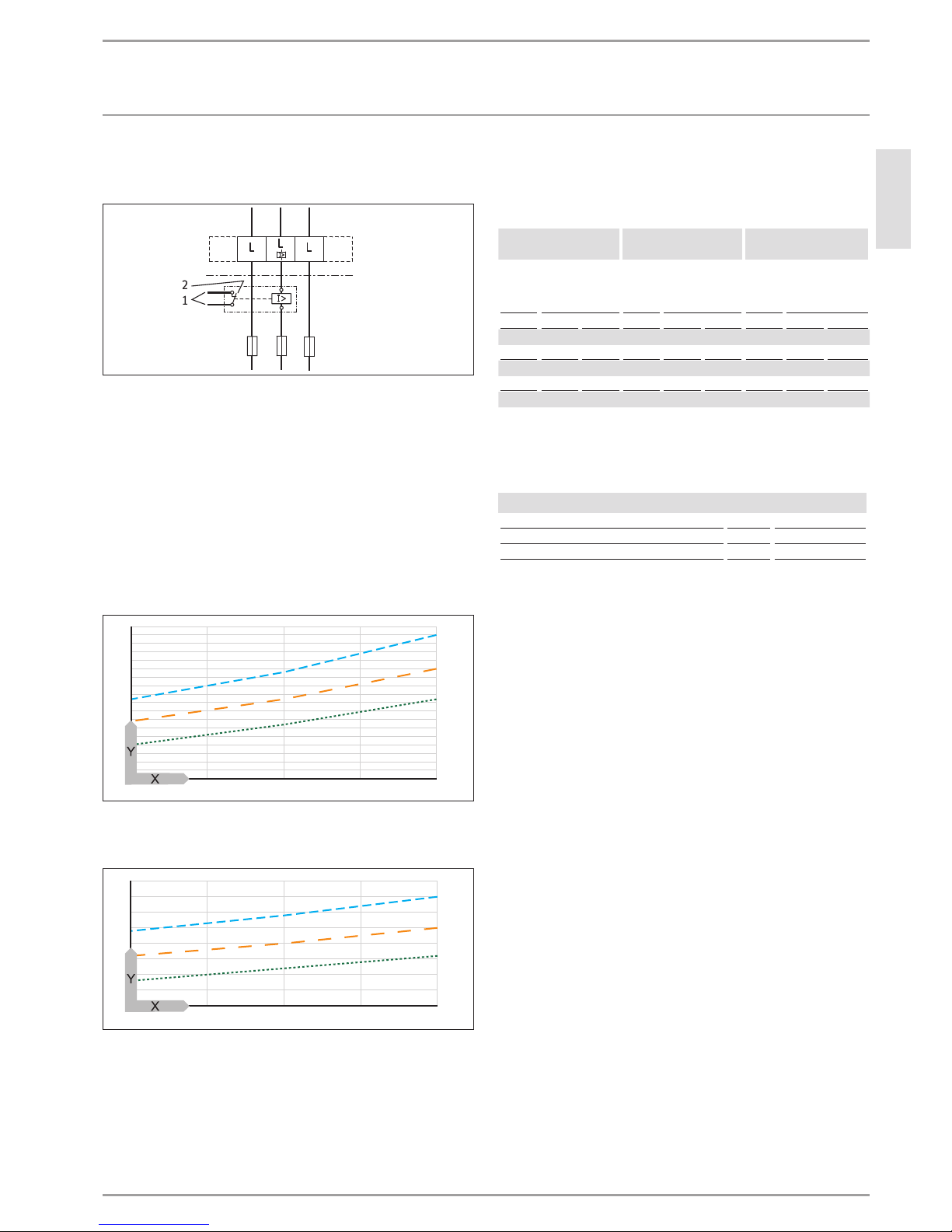

Vorrangschaltung mit Lastabwurfrelais (LR 1-A)
siehe auch Kapitel „Gerätebeschreibung / Zubehör“
85�02�02�0003�
2
1
1 Steuerleitung zum Schaltschütz des 2. Gerätes (z.B.
Elektrospeicherheizgerät).
2 Steuerkontakt öffnet beim Einschalten des
Durchlauferhitzers.
16.3 Mischwassermenge/ Auslaufmenge
Die Werte sind auf eine Nennspannung von 400 V bezogen. Die
Mischwassermenge bzw. Auslaufmenge ist abhängig vom vor-
handenen Versorgungsdruck und der tatsächlich anliegenden
Netzspannung.
Nutztemperatur ca. 38°C in der Dusche, für Handwäsche,
Wannenfüllung etc.
6 10 14
3
2
1
6
7
8
9
10
11
12
13
14
15
84�02�02�0027�
Auslauftemperatur ca. 60°C für die Küchenspüle und bei Einsatz
von Thermostatarmaturen.
6 10 14
4
5
6
7
8
3
2
1
84�02�02�0028�
X Kaltwasser Zulauftemperatur in °C
Y Mischwassermenge/ Auslaufmenge in l/min
1 18kW
2 21kW
3 24 kW
16.4 Einsatzbereiche / Umrechnungstabelle
Spezifischer elektrischer Widerstand und spezifische
elektrische Leitfähigkeit, siehe „Datentabelle“.
Normangabe bei
15°C 20°C 25°C
Spez.
Wider-
stand
ρ ≥
Spez. Leitfähig-
keit σ≤
Spez.
Wider-
stand
ρ ≥
Spez. Leitfähig-
keit σ≤
Spez.
Wider-
stand
ρ ≥
Spez. Leitfähig-
keit σ≤
Ωcm mS/m μS/cm Ωcm mS/m μS/cm Ωcm mS/m μS/cm
900 111 1111 800 125 1250 735 136 1361
1000 100 1000 890 112 1124 815 123 1227
1100 91 909 970 103 1031 895 112 1117
1200 83 833 1070 93 935 985 102 1015
1300 77 769 1175 85 851 1072 93 933
16.5 Druckverluste
Armaturen
Druckverlust der Armaturen bei Volumenstrom 10 l/min
Einhandmischer, ca. MPa 0,04 - 0,08
Thermostatarmatur, ca. MPa 0,03 - 0,05
Handbrause, ca. MPa 0,03 - 0,15
Rohrnetz-Dimensionierungen
Zur Berechnung der Rohrnetz-Dimensionierungen wird für das
Gerät ein Druckverlust von 0,1MPa empfohlen.
16.6 Störfallbedingungen
Im Störfall können in der Installation kurzfristig Belastungen von
maximal 80 °C bei einem Druck von 1,0 MPa auftreten.

20 |DHE SLi www.stiebel-eltron.com
INSTALLATION
Technische Daten
16.7 Angaben zum Energieverbrauch
Die Produktdaten entsprechen den EU-Verordnungen zur Richtli-
nie für umweltgerechte Gestaltung energieverbrauchsrelevanter
Produkte (ErP).
DHE 18 SLi 25 A DHE 18/21/24 SLi DHE 27 SLi
227492 227493 227494
Hersteller STIEBEL ELTRON STIEBEL ELTRON STIEBEL ELTRON
Lastprofil S S S
Energieeffizienzklasse A A A
Jährlicher Stromverbrauch kWh 479 479 473
Energetischer Wirkungsgrad %39 39 39
Temperatureinstellung ab Werk °C 60 60 60
Schallleistungspegel dB(A) 15 15 15
Besondere Hinweise zur Effizienzmessung keine Angaben bei Pmax. keine
16.8 Datentabelle
DHE 18 SLi 25 A DHE 18/21/24 SLi DHE 27 SLi
227492 227493 227494
Elektrische Daten
Nennspannung V380 400 415 380 400 415 380 400 415
Nennleistung kW 16,2 18 19,4 16,2/19/21,7 18/21/24 19,4/22,6/25,8 24,4 27 29,1
Nennstrom A24,7 26 27 27,6/31,4/33,3 29/33/35 30,1/34,3/36,3 37,1 39 40,5
Absicherung A25 25 32 32/32/35 32/32/35 32/35/40 40 40 40
Phasen 3/PE 3/PE 3/PE
Frequenz Hz 50/60 50/60 50/- 50/60 50/60 50/- 50/- 50/- 50/-
Max. Netzimpedanz bei 50Hz Ω 0,300 0,285 0,274 0,331 0,314 0,302 0,200 0,190 0,183
Spezifischer Widerstand ρ15 ≥ (bei ϑkalt ≤55°C) Ω cm 900 900 900 900 900 900 900 900 900
Spezifische Leitfähigkeit σ15 ≤ (bei ϑkalt ≤55°C) μS/cm 1111 1111 1111 1111 1111 1111 1111 1111 1111
Anschlüsse
Wasseranschluss G 1/2 A G 1/2 A G 1/2 A
Einsatzgrenzen
Max. zulässiger Druck MPa 1 1 1
Max. Zulauftemperatur für Nacherwärmung °C 55 55 55
Werte
Max. zulässige Zulauftemperatur °C 65 65 65
Ein l/min > 2,5 > 2,5 > 2,5
Volumenstrom für Druckverlust l/min 5,2 5,2/6,0/6,9 7,7
Druckverlust bei Volumenstrom MPa 0,04 0,04/0,06/0,08 0,1
Warmwasserdarbietung l/min 9,2 9,2 / 10,7 / 12,3 13,8
Δϑbei Darbietung K28 28 28
Hydraulische Daten
Nenninhalt l0,4 0,4 0,4
Ausführungen
Anschlussleistung wählbar - X -
Temperatureinstellung °C 20-60 20-60 20-60
Schutzklasse 1 1 1
Isolierblock Kunststoff Kunststoff Kunststoff
Heizsystem Wärmeerzeuger Blankdraht Blankdraht Blankdraht
Kappe und Rückwand Kunststoff Kunststoff Kunststoff
Farbe weiß weiß weiß
Schutzart (IP) IP25 IP25 IP25
Dimensionen
Höhe mm 478 478 478
Breite mm 225 225 225
Tiefe mm 105 105 105
Gewichte
Gewicht kg 4,5 4,5 4,5
